《工业X射线探伤室辐射屏蔽规范》(GBZT250-2014)第
工业X射线探伤放射防护要求解读标准的重要意义射线探伤又

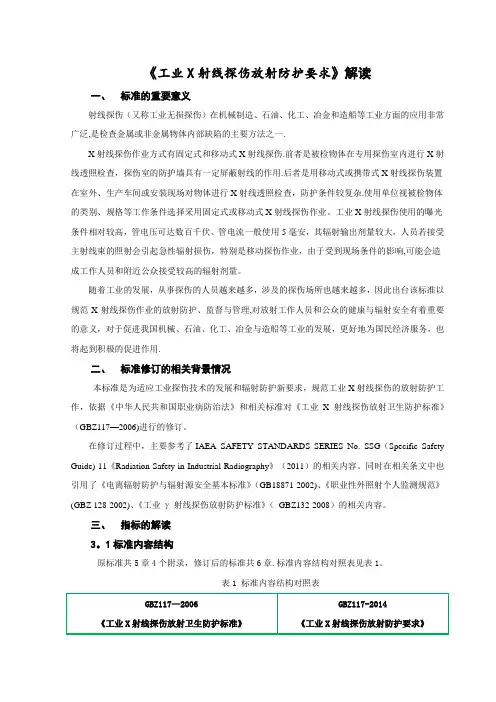

《工业X射线探伤放射防护要求》解读一、标准的重要意义射线探伤（又称工业无损探伤）在机械制造、石油、化工、冶金和造船等工业方面的应用非常广泛,是检查金属或非金属物体内部缺陷的主要方法之一.X射线探伤作业方式有固定式和移动式X射线探伤.前者是被检物体在专用探伤室内进行X射线透照检查，探伤室的防护墙具有一定屏蔽射线的作用.后者是用移动式或携带式X射线探伤装置在室外、生产车间或安装现场对物体进行X射线透照检查，防护条件较复杂.使用单位视被检物体的类别、规格等工作条件选择采用固定式或移动式X射线探伤作业。
工业X射线探伤使用的曝光条件相对较高，管电压可达数百千伏、管电流一般使用5毫安，其辐射输出剂量较大，人员若接受主射线束的照射会引起急性辐射损伤，特别是移动探伤作业，由于受到现场条件的影响,可能会造成工作人员和附近公众接受较高的辐射剂量。
随着工业的发展，从事探伤的人员越来越多，涉及的探伤场所也越来越多，因此出台该标准以规范X射线探伤作业的放射防护、监督与管理,对放射工作人员和公众的健康与辐射安全有着重要的意义，对于促进我国机械、石油、化工、冶金与造船等工业的发展，更好地为国民经济服务，也将起到积极的促进作用.二、标准修订的相关背景情况本标准是为适应工业探伤技术的发展和辐射防护新要求，规范工业X射线探伤的放射防护工作，依据《中华人民共和国职业病防治法》和相关标准对《工业X射线探伤放射卫生防护标准》（GBZ117—2006)进行的修订。
在修订过程中，主要参考了IAEA SAFETY STANDARDS SERIES No. SSG（Specific Safety Guide)-11《Radiation Safety in Industrial Radiography》（2011）的相关内容。
同时在相关条文中也引用了《电离辐射防护与辐射源安全基本标准》（GB18871-2002)、《职业性外照射个人监测规范》(GBZ 128-2002)、《工业γ射线探伤放射防护标准》（GBZ132-2008）的相关内容。
X射线探伤辐射防护与安全管理

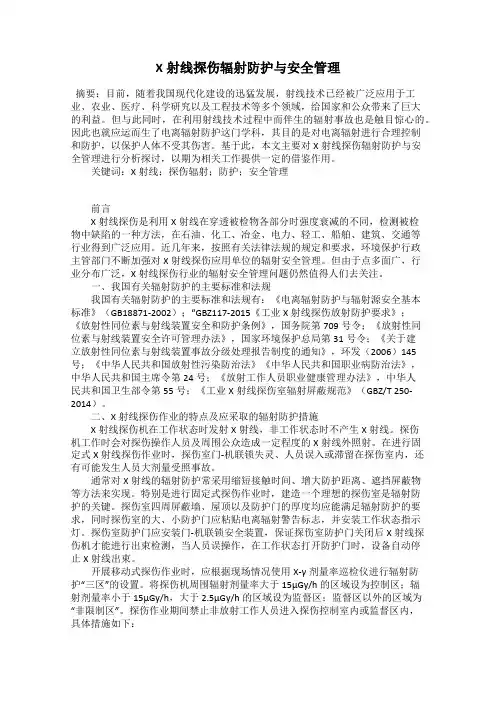

X射线探伤辐射防护与安全管理摘要：目前，随着我国现代化建设的迅猛发展，射线技术已经被广泛应用于工业、农业、医疗、科学研究以及工程技术等多个领域，给国家和公众带来了巨大的利益。
但与此同时，在利用射线技术过程中而伴生的辐射事故也是触目惊心的。
因此也就应运而生了电离辐射防护这门学科，其目的是对电离辐射进行合理控制和防护，以保护人体不受其伤害。
基于此，本文主要对X射线探伤辐射防护与安全管理进行分析探讨，以期为相关工作提供一定的借鉴作用。
关键词：X射线；探伤辐射；防护；安全管理前言X射线探伤是利用X射线在穿透被检物各部分时强度衰减的不同，检测被检物中缺陷的一种方法，在石油、化工、冶金、电力、轻工、船舶、建筑、交通等行业得到广泛应用。
近几年来，按照有关法律法规的规定和要求，环境保护行政主管部门不断加强对X射线探伤应用单位的辐射安全管理。
但由于点多面广，行业分布广泛，X射线探伤行业的辐射安全管理问题仍然值得人们去关注。
一、我国有关辐射防护的主要标准和法规我国有关辐射防护的主要标准和法规有：《电离辐射防护与辐射源安全基本标准》（GB18871-2002）；“GBZ117-2015《工业X射线探伤放射防护要求》；《放射性同位素与射线装置安全和防护条例》，国务院第709号令；《放射性同位素与射线装置安全许可管理办法》，国家环境保护总局第31号令；《关于建立放射性同位素与射线装置事故分级处理报告制度的通知》，环发（2006）145号；《中华人民共和国放射性污染防治法》《中华人民共和国职业病防治法》，中华人民共和国主席令第24号；《放射工作人员职业健康管理办法》，中华人民共和国卫生部令第55号；《工业X射线探伤室辐射屏蔽规范》（GBZ/T 250-2014）。
二、X射线探伤作业的特点及应采取的辐射防护措施X射线探伤机在工作状态时发射X射线，非工作状态时不产生X射线。
探伤机工作时会对探伤操作人员及周围公众造成一定程度的X射线外照射。
射线探伤作业安全标准
射线探伤作业安全标准第一篇：射线探伤作业安全标准射线探伤作业安全标准1.1 射线探伤管理⌝射线探伤工作单位必须取得“辐射安全许可证”，放射工作人员必须经过环保部门培训取得相应资质证书。
⌝射线探伤工作原则上只能在夜间进行。
⌝射线探伤工作单位必须按照本单位制定的射线探伤操作规程进行操作。
⌝探伤结束后，必须清除现场所有带放射源的设施、材料，并告知相关人员解除警戒。
1.2 放射源储存⌝放射源储存地点必须经过当地环保部门审批。
⌝放射源储存室或设备必须有符合国家标准要求的屏蔽设施。
⌝放射源储存地点应设置醒目的“当心电离辐射”警示标志，严禁无关人员进入。
⌝放射源库应有足够的使用面积，便于密封源存取；并应保持良好的通风和照明。
⌝放射源储存地点应有防火、防水等防灾措施，有报警、连锁等等保安措施。
⌝放射源应当单独存放，不得与易燃、易爆、腐蚀性物品等一起存放。
⌝反辐射源应指定专人负责管理，贮存、领取、使用、归还放射源时，应当进行登记、检查，做到账物相符。
⌝放射工作单位应至少每年进行一次密封源设备防护性能及安全设施检验，如发现污染或泄漏必须立即采取措施，详细记录检验结果，妥善保管归档。
1.3 射线作业防护⌝放射工作单位在每次作业前，都应根据密封源的数量和活度计算空气比释动能率（mGy·h-1），放射源为X射线的，公众警戒区域范围为空气比释动能率小于4 mGy·h-1的范围；放射源为γ射线的，公众警戒区域范围为空气比释动能率小于2.5 mGy·h-1的范围。
⌝射线工作区域必须设置明显的警戒线和警戒标志，夜间光线不明处设置警示灯，重要交通路口或通道应有专人监护。
⌝射线工作人员应在空气比释动能率小于4OμGy·h-1的范围内操作。
⌝射线工作人员必须佩戴与放射源相匹配的个人防护装备，如铅防护服、眼镜。
同时必须佩戴个人计量监测仪和具有声、光信号的射线报警器。
⌝工作结束后，一切防护用品及工器具必须专柜存放，严禁携带至其他区域。
