数字电子技术基础试题(卷)选择
数字电子技术基础考试试题(附答案)
数字电子技术基础考试试题（附答案）一、填空题 : (每空1分，共10分)1．八进制数 (34.2 ) 8 的等值二进制数为（） 2 ；十进制数 98 的8421BCD 码为（） 8421BCD 。
2 . TTL 与非门的多余输入端悬空时，相当于输入电平。
3 .下图所示电路中的最简逻辑表达式为。
4. 一个 JK 触发器有个稳态，它可存储位二进制数。
5. 若将一个正弦波电压信号转换成同一频率的矩形波，应采用电路。
6. 常用逻辑门电路的真值表如表1所示，则 F 1 、 F 2 、 F 3 分别属于何种常用逻辑门。
表 1A B F 1 F 2 F 30 0 1 1 00 1 0 1 11 0 0 1 11 1 1 0 1F 1 ；F 2 ；F 3 。
二、选择题： (选择一个正确答案填入括号内，每题3分，共30分 )1、在四变量卡诺图中，逻辑上不相邻的一组最小项为：（）A、m 1与m 3B、m 4与m6C、m 5 与m 13D、m 2 与m 82、 L=AB+C 的对偶式为：（）A 、 A+BC ；B 、（ A+B ）C ； C 、 A+B+C ；D 、 ABC ；3、半加器和的输出端与输入端的逻辑关系是（）A、与非B、或非C、与或非D、异或4、 TTL 集成电路 74LS138 是３ / ８线译码器，译码器为输出低电平有效，若输入为 A 2 A 1 A 0 =101 时，输出：为（）。
A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是（）。
A、编码器B、寄存器C、触发器D、计数器6．存储容量为8K×8位的ROM存储器，其地址线为（）条。
A、8B、12C、13D、147、一个八位D/A转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为（）V。
A、1.28B、1.54C、1.45D、1.568、T触发器中，当T=1时，触发器实现（）功能。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，下列哪个器件不是基本逻辑门？A. 与门B. 或门C. 非门D. 三极管答案：D2. 二进制数1011转换为十进制数是多少？A. 8B. 9C. 11D. 13答案：C3. 触发器的输出状态由什么决定？A. 输入信号B. 时钟信号C. 触发器的当前状态D. 以上都是答案：D4. 下列哪个不是数字电路的优点？A. 高抗干扰性B. 易于集成C. 功耗大D. 逻辑功能明确答案：C5. 在数字电路中，一个D触发器有几个输入端？A. 1B. 2C. 3D. 4答案：B6. 异步计数器和同步计数器的主要区别是什么？A. 异步计数器的输出端数量不同B. 异步计数器的触发器时钟信号不同C. 异步计数器的触发器时钟信号相同D. 异步计数器的触发器时钟信号不同答案：D7. 下列哪个不是数字电路中的存储元件？A. 触发器B. 寄存器C. 计数器D. 门电路答案：D8. 在数字电路中，一个四位二进制计数器可以产生多少个不同的状态？A. 8B. 16C. 32D. 64答案：B9. 逻辑门电路中的输入信号和输出信号之间的关系是什么？A. 线性关系B. 非线性关系C. 指数关系D. 逻辑关系答案：D10. 一个简单的RS触发器由几个基本逻辑门构成？A. 1B. 2C. 3D. 4答案：B二、填空题（每题2分，共20分）1. 在数字电路中，逻辑“0”通常表示为电压______，逻辑“1”通常表示为电压______。
答案：低电平，高电平2. 一个完整的触发器由两个______门和一个______门构成。
答案：与非，或非3. 在数字电路中，一个______触发器可以存储1位二进制信息。
答案：D4. 一个8位二进制寄存器可以存储的最大十进制数是______。
答案：2555. 在数字电路中，一个计数器的进位输出通常是由______触发器的输出端提供的。
答案：最高位6. 一个简单的二进制计数器，其计数过程是从0开始，计数到______后回到0。
(完整版)数字电路基础考试题(附参考答案)
数字电子技术-考试复习题一、单项选择题1．(195)H 表示（ D ）。
(a) 二进制数 (b) 十进制数 (c)八进制数 (d) 十六进制数2．在TTL 门电路中，能实现“线与”的门电路是（ B ） (a) 与非门 (b) 集电极开路门 (c) 或非门 (d) 或非门3．用不同数制的数字来表示2007，位数最少的是 。
(a) 十六进制数 (b) 十进制数 (c) 八进制数 (d) 二进制数 4．十进制数36转换为十六进制数，结果为 。
（a ）26 （b ）24 （c ）22 （d ）20 5．8421BCD 码10000111表示的十进制数是 。
（a ） 131 （b ） 103 （c ） 87 （d ） 13 6．A/D 转换输出的二进制代码位数越多，其转换精度（ ） (a) 越高 (b) 越低 (c) 不变 (d) 无法确定 7．下列逻辑表示式正确的是（ ） (a) 1=++B A B A (b)B A B A A +=+(c)B A B A B A AB +=+ (d) B A AB +=8. 下列电路中，属于时序逻辑电路的是( ). (a) 数据选择器 (b) 编码器 (c) 计数器 (d) 译码器 9. 由8位寄存器组成的扭环移位寄存器可以构成 进制计数器。
(a) 4 (b) 8 (c) 16 (d) 无法确定10. 555集成定时器构成的单稳态触发器，其暂态时间t W ≈________。
(a) 0.7RC (b) RC (c) 1.1RC (d) 1.4RC11．十进制数24转换为二进制数，结果为 。
（a ）10100 （b ）10010 （c ）01100 （d ）1100012． (a) 13． (c) 14． (c) 15． (d) 12．=O )275(( )D ， 。
（a ）275 (b) 629 (c) 2750 (d) 220013．三态门的第三态是 。
（a ）低电平 （b ）高电平（c ） 高阻 （d ） 任意电平 14．具有8个触发器的二进制异步计数器最多可能有 种状态。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑门是（）。
A. 与门B. 或门C. 非门D. 异或门答案：C2. 下列哪个不是TTL逻辑门的类型？（）A. 与非门B. 或非门C. 同或门D. 非门答案：C3. 一个D触发器的初始状态为1，当输入D=0时，时钟脉冲上升沿到达后，输出Q的状态为（）。
A. 0B. 1C. 不确定D. 无变化答案：A4. 以下哪个逻辑表达式是正确的？（）A. A+A=AB. A·A=AC. A+A=0D. A·A=0答案：B5. 一个4位二进制计数器，从0000开始计数，当计数到1111时，下一个状态是（）。
A. 0000B. 1000C. 10000D. 0111答案：A6. 在数字电路中，若要实现一个逻辑函数，下列哪种方法最为经济？（）A. 使用与非门B. 使用或非门C. 使用与门D. 使用或门答案：A7. 一个三态输出门，当控制端为高电平时，输出状态为（）。
A. 高阻态B. 低电平C. 高电平D. 低阻态答案：C8. 以下哪个是BCD码的特点？（）A. 每个十进制数字对应一个唯一的二进制代码B. 每个二进制数字对应一个唯一的十进制数字C. 每个二进制数字对应一个唯一的十六进制数字D. 每个十进制数字对应多个二进制代码答案：A9. 在数字电路中，一个反相器的逻辑功能是（）。
A. 与B. 或C. 非D. 异或答案：C10. 一个JK触发器在时钟脉冲上升沿到达时，如果J=1，K=0，则触发器的状态（）。
A. 保持不变B. 翻转C. 置0D. 置1答案：D二、填空题（每题2分，共20分）1. 一个2输入的与门，当两个输入都为1时，输出为______。
答案：12. 在数字电路中，一个D触发器的D端输入为0，时钟脉冲上升沿到达后，输出Q的状态为______。
答案：03. 一个4位二进制计数器，如果初始状态为0101，下一个状态为______。
数字电子技术考试题及答案
数字电子技术考试题及答案一、选择题（每题2分，共20分）1. 以下哪个不是数字电子技术中的基本逻辑门？A. 与门（AND）B. 或门（OR）C. 非门（NOT）D. 异或门（XOR）答案：C2. 在数字电路中，一个触发器的稳定状态是指：A. 触发器输出为高电平B. 触发器输出为低电平C. 触发器输出不随输入变化而变化D. 触发器输出随输入变化而变化答案：C3. 以下哪个不是数字电子技术中的计数器类型？A. 二进制计数器B. 十进制计数器C. 十六进制计数器D. 以上都是答案：D4. 在数字电路设计中，以下哪个不是常用的时序逻辑元件？A. 寄存器B. 计数器C. 译码器D. 触发器答案：C5. 以下哪个不是数字电路的分类？A. 组合逻辑电路B. 时序逻辑电路C. 模拟电路D. 混合电路答案：C6. 一个简单的数字电子系统通常包括哪些基本部分？A. 输入、处理、输出B. 电源、输入、输出C. 输入、存储、输出D. 电源、输入、处理、输出答案：D7. 以下哪个不是数字电子技术中常用的存储元件？A. 触发器B. 寄存器C. 锁存器D. 放大器答案：D8. 在数字电子技术中，一个信号的上升时间是指：A. 信号从0%到90%的最大值所需的时间B. 信号从10%到90%的最大值所需的时间C. 信号从0%到100%的最大值所需的时间D. 信号从10%到100%的最大值所需的时间答案：A9. 以下哪个是数字电子技术中的同步电路的特点？A. 所有触发器的时钟信号是独立的B. 所有触发器的时钟信号是同步的C. 电路中没有时钟信号D. 电路中只有一个触发器答案：B10. 在数字电子技术中，以下哪个不是布尔代数的基本运算？A. 与（AND）B. 或（OR）C. 非（NOT）D. 除（DIV）答案：D二、填空题（每空2分，共20分）11. 在数字电路中，逻辑“1”通常表示电压为______，逻辑“0”通常表示电压为______。

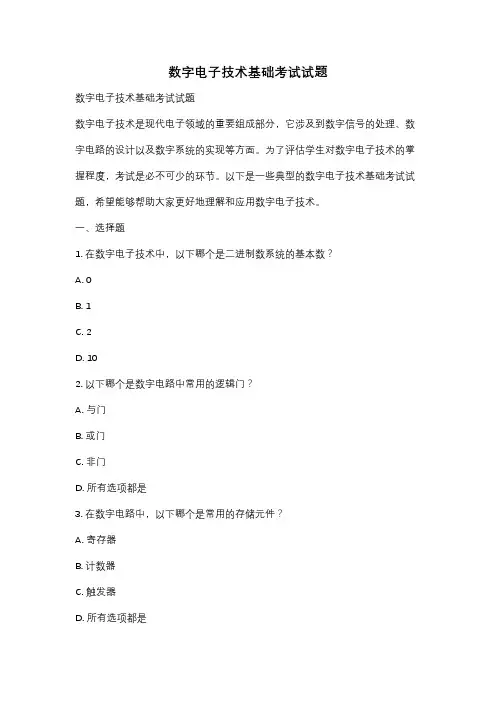

数字电子技术基础考试试题
数字电子技术基础考试试题数字电子技术基础考试试题数字电子技术是现代电子领域的重要组成部分，它涉及到数字信号的处理、数字电路的设计以及数字系统的实现等方面。
为了评估学生对数字电子技术的掌握程度，考试是必不可少的环节。
以下是一些典型的数字电子技术基础考试试题，希望能够帮助大家更好地理解和应用数字电子技术。
一、选择题1. 在数字电子技术中，以下哪个是二进制数系统的基本数？A. 0B. 1C. 2D. 102. 以下哪个是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 所有选项都是3. 在数字电路中，以下哪个是常用的存储元件？A. 寄存器B. 计数器C. 触发器D. 所有选项都是4. 在数字电子技术中，以下哪个是常用的编码方式？A. 二进制编码B. 格雷码C. BCD码D. 所有选项都是5. 在数字电子技术中，以下哪个是常用的解码方式？A. 二进制解码B. 译码器C. BCD解码D. 所有选项都是二、填空题1. 用二进制表示十进制数10的值是________。
2. 在数字电路中，与门的输出为1的条件是________。
3. 在数字电路中，或门的输出为0的条件是________。
4. 在数字电路中，非门也被称为________。
5. 在数字电路中，触发器的输出状态可以通过________来改变。
三、计算题1. 设计一个2位二进制加法器电路，输入A为10，B为11，输出为和S和进位C。
2. 设计一个3位二进制计数器电路，从000开始计数，每秒加1，输出为当前计数值。
四、应用题1. 请说明数字电子技术在计算机中的应用，并举例说明。
2. 请说明数字电子技术在通信领域中的应用，并举例说明。
通过以上的试题，我们可以看到数字电子技术的基础知识和应用能力都得到了考察。
对于学生来说，要想在数字电子技术的考试中取得好成绩，需要掌握二进制数系统、逻辑门、存储元件、编码解码方式等基本概念，并且能够灵活运用这些知识进行设计和计算。
大学课程《数字电子技术基础》试题及答案
大学课程《数字电子技术基础》试题及答案一、填空题时序逻辑电路1.所谓时序逻辑电路是指电路的输出不仅与当时的有关，而且与电路的有关。
答：输入，历史状态2.含有触发器的数字电路属于逻辑电路。
答：时序3.计数器按照各触发器是否同时翻转分为式和式两种。
答：同步，异步4.某计数器状态转换图如图,该电路为________进制计数器。
答：55.某计数器的输出波形如图1所示，该计数器是进制计数器。
答：56. N个触发器可以构成最大计数长度（进制数）为的计数器。
答： 2N7．若要构成七进制计数器，最少用个触发器，它有个无效状态。
答： 3 18.若要构成十进制计数器，至少用个触发器，它有个无效状态。
答：4 69.串行传输的数据转换为并行传输数据时，可采用寄存器。
答：移位10.组成计数器的各个触发器的状态，能在时钟信号到达时同时翻转，它属于计数器。
答：同步11.组成计数器的各个触发器的状态，在时钟信号到达时不能同时翻转，它属于计数器。
答：异步12.两片中规模集成电路10进制计数器串联后，最大计数容量为（）位。
答：10013．驱动共阳极七段数码管的译码器的输出电平为（）有效。
答：低二、选择题时序逻辑电路1.时序逻辑电路中一定包含。
A、触发器B、组合逻辑电路C、移位寄存器D、译码器答：A2.在同步计数器中，各触发器状态改变时刻（）。
A、相同B、不相同C、与触发器有关D、与电平相同答：A3.同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。
A.没有触发器B. 没有统一的时钟脉冲控制C.没有稳定状态D. 输出只与内部状态有关答：B4.有一个左移移位寄存器，当预先置入1011后，其串行输入固定接0，在4个移位脉冲CP 作用下，四位数据的移位过程是（）。
A. 1011--0110--1100--1000--0000B. 1011--0101--0010--0001--0000C. 1011--1100--1101--1110--1111D. 1011--1010--1001--1000—0111答：A Array 5.某计数器的状态转换图如右：其计数的容量为( )A．8 B. 5C. 4D. 3答：B6．同步时序逻辑电路和异步时序逻辑电路比较，其差别在于后者。
数字电子技术基础自制题库
数字电子技术基础试卷试题1一、单项选择题（每小题1分，共15分）1．一位十六进制数可以用多少位二进制数来表示？（ C ）A. １B. ２C. ４D. 16 2．以下电路中常用于总线应用的是（ A ）A.T S L 门B.O C 门C. 漏极开路门D.C M O S 与非门 3．以下表达式中符合逻辑运算法则的是（ D ）A.C ·C =C 2B.1+1=10C.0<1D.A +1=1 4．T 触发器的功能是（ D ）A ． 翻转、置“0” B. 保持、置“1” C. 置“1”、置“0” D. 翻转、保持 5. 存储8位二进制信息要多少个触发器（D ）A.2B.3C.4D.8 6．多谐振荡器可产生的波形是（ B ）A.正弦波B.矩形脉冲C.三角波D.锯齿波 7．一个16选一的数据选择器，其地址输入（选择控制输入）端的个 数是（ C ）A.1B.2C.4D.16 8．引起组合逻辑电路中竟争与冒险的原因是（ C ）A.逻辑关系错；B.干扰信号；C.电路延时；D.电源不稳定。
9．同步计数器和异步计数器比较，同步计数器的最显著优点是（ A ） A.工作速度高 B.触发器利用率高C.电路简单D.不受时钟C P 控制10．N 个触发器可以构成能寄存多少位二进制数码的寄存器？（ B ） A.N -1 B.N C.N +1 D.2N11．若用J K 触发器来实现特性方程AB Q A Q n 1n +=+，则J K 端的方程应为（ B ）A.J =A B ，K =B AB.J =A B ，K =B AC.J =B A +，K =A BD.J =B A ，K =A B12．一个无符号10位数字输入的D A C ，其输出电平的级数是（ C ）A.4B.10C.1024D.10013．要构成容量为4K ×8的RAM ，需要多少片容量为256×4的RAM ？（ D ）A.2B.4C.8D.3214．随机存取存储器R A M 中的内容，当电源断掉后又接通，则存储器中的内容将如何变换？（ C ）A.全部改变B.全部为1C.不确定D.保持不变 15．用555定时器构成单稳态触发器，其输出的脉宽为（ B ）A.0.7RC ；B.1.1RC ；C.1.4RC ；D.1.8RC ； 二、多项选择题（每小题1分，共5分）16．以下代码中，为无权码的是（ C ）（ D ）A. 8421BCD 码B. 5421BCD 码C. 余三码D. 格雷码 17．当三态门输出高阻状态时，以下说法正确的是（ A ）（ B ）A.用电压表测量指针不动B.相当于悬空C.电压不高不低D.测量电阻指针不动18．已知F=A B +BD+CDE+A D ，下列结果正确的是哪几个？（ A ）（ C ）A.F =D B A +B.F =D B A )(+C.F =))((D B D A ++D.F =))((D B D A ++19．欲使J K 触发器按Q n +1=Q n 工作，可使J K 触发器的输入端为以下哪几种情况？（ A ）（ B ）（ D ）A.J =K =0B.J =Q ,K =QC.J =Q ,K =QD.J =Q ,K =0 20．关于PROM 和PAL 的结构，以下叙述正确的是（ A ）（ D ）A.P R O M 的与阵列固定，不可编程B.P R O M 与阵列、或阵列均不可编程C.P A L 与阵列、或阵列均可编程D.P A L 的与阵列可编程 三、判断改错题（每小题2分，共10分）21. 数字电路中用“1”和“0”分别表示两种状态,二者无大小之分。
数字电子技术考试试题
数字电子技术考试试题一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系不包括以下哪一项？A. 与逻辑（AND）B. 或逻辑（OR）C. 非逻辑（NOT）D. 异或逻辑（XOR）2. 二进制数“1010”转换为十进制数是多少？A. 8B. 10C. 12D. 143. 在TTL与非门电路中，输入端悬空时相当于输入什么逻辑电平？A. 0B. 1C. 随机电平D. 不确定4. 下列哪个不是触发器的类型？A. SR触发器B. JK触发器C. D触发器D. E触发器5. 在数字电路设计中，上升时间是指什么？A. 从输出电压的0%上升到100%所需的时间B. 从输入电压的0%上升到100%所需的时间C. 从输出电压的50%上升到100%所需的时间D. 从输入电压的50%上升到100%所需的时间6. CPLD与FPGA的主要区别是什么？A. 尺寸大小B. 可编程性C. 速度D. 价格7. 一个完整的数字系统通常由哪两部分组成？A. 模拟部分和数字部分B. 软件和硬件C. 输入和输出D. 处理器和存储器8. 在数字电路中，三态逻辑输出通常用于什么目的？A. 减少功耗B. 增加速度C. 允许多个设备共享同一信号线D. 提高信号质量9. 下列哪个不是数字电路的优点？A. 高抗干扰性B. 低功耗C. 易于集成D. 易于调试10. 在数字电路中，逻辑“0”通常对应于哪个电压范围？A. 0V至0.8VB. 0V至1.5VC. 2V至5VD. 5V以上二、填空题（每题2分，共20分）11. 一个4位的二进制计数器可以表示的最大十进制数是_________。
12. 在CMOS技术中，逻辑“1”通常对应于_________伏特的电压水平。
13. 一个D触发器的两个基本输入端是_________和_________。
14. 一个上升沿触发的D触发器在时钟信号的_________时改变输出状态。
15. 布尔代数的基本运算包括_________、_________、非、与非和或非。
(完整word版)【数字电子技术基础】试题和答案
《数字电子技术基础》一、填空题（每空1分，共5分）1．十进制9用余3码表示为 1100 。
2． 逻辑函数Y=A （B+C ），其反函数Y =C B A +。
对偶函数Y ’= A + BC 。
3． OC 门在实际使用时必须在输出端外接 负载电阻和电源 。
4. 设计模值为30的计数器至少需要 5 级触发器。
二、选择题（每题2分，共10分）1． 逻辑函数的描述有多种，下面 B 描述是唯一的。
A.逻辑函数表达式B.卡诺图C.逻辑图D. 文字说明 2． 一只四输入与非门，使其输出为0的输入变量取值组合有 D 种。
A.15B.8C.7D.1 3. 可用来暂时存放数据的器件是 B 。
A.译码器B.寄存器C.全加器D.编码器 4． D 可用来自动产生矩形脉冲信号。
A.施密特触发器B.单稳态触发器C.T 触发器D. 多谐振荡器 5． 单稳态触发器的主要用途是 C 。
A.整形、延时、鉴幅B. 整形、鉴幅、定时C.延时、定时、整形D.延时、定时、存储三、化简题（每题5分、共10分）用卡诺图化简下列逻辑函数，要求用与或式。
⒈ D C A D C A C B A D C ABD ABC Y +++++= 解：D A D C A D C A C B A D C ABD ABC Y +=+++++=得分 评卷人 复查人得分 评卷人 复查人得分 评卷人 复查人⒉ ∑∑+=)15,14,13,12,11,10()9,8,7,6,5(d m Y解：BD BC A d m Y ++=+=∑∑)15,14,13,12,11,10()9,8,7,6,5(四、分析题（共30分）1．（本题10分）分析电路，要求给出最简的与或逻辑表达式。
解：⒈逐级写表达式并化简：（6分）C B A B A C B B A B A BC B A BC B A Y +=+⋅+=⋅⊕=+⊕=)()()(⒉列真值表：（2分）A B C Y 0 0 00 0 1 0 1 00 0 1得分 评卷人 复查人0 1 1 1 0 0 1 0 1 1 1 0 1 1 1 0 1 1 0 0⒊逻辑功能：（2分）当C 为0时，输出Y 为两输入A 、B 异或，当C 为1时，输出Y 为A ·B 。
数字电子技术基础试题及答案
DC B AD C A B ++《数字电子技术》试卷姓名：__ _______ 班级：__________ 考号：___________ 成绩：____________1. 有一数码10010011，作为自然二进制数时，它相当于十进制数（147），作为8421BCD码时，它相当于十进制数（93 ）。
2.三态门电路的输出有高电平、低电平和（高阻）3种状态。
3．TTL 与非门多余的输入端应接（高电平或悬空）。
4．TTL 集成JK 触发器正常工作时，其d R 和d S 端应接（高）电平。
5. 已知某函数⎪⎭⎫ ⎝⎛+⎪⎭⎫ ⎝⎛++=D C AB D C A B F ，该函数的反函数F =（ ）。
6. 如果对键盘上108个符号进行二进制编码，则至少要（ 7）位二进制数码。
7. 典型的TTL 与非门电路使用的电路为电源电压为（5 ）V ，其输出高电平为（3.6）V ，输出低电平为（0.35）V ， CMOS 电路的电源电压为（ 3--18） V 。
8．74LS138是3线—8线译码器，译码为输出低电平有效，若输入为A 2A 1A 0=110时，输出01234567Y Y Y Y Y Y Y Y 应为（ 10111111 ）。
9．将一个包含有32768个基本存储单元的存储电路设计16位为一个字节的ROM 。
该ROM 有（ 11）根地址线，有（16）根数据读出线。
10. 两片中规模集成电路10进制计数器串联后，最大计数容量为（ 100）位。
11. AB ）。
12.13．驱动共阳极七段数码管的译码器的输出电平为（ 低）有效。
二、单项选择题（本大题共15小题，每小题2分，共30分）（在每小题列出的四个备选项中只有一个是最符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
）1. 函数F(A,B,C)=AB+BC+AC 的最小项表达式为( A ) 。
A ．F(A,B,C)=∑m （0，2，4） B. (A,B,C)=∑m （3，5，6，7） C ．F(A,B,C)=∑m （0，2，3，4） D. F(A,B,C)=∑m （2，4，6，7）2．8线—3线优先编码器的输入为I 0—I 7 ，当优先级别最高的I 7有效时，其输出012Y Y Y ∙∙的值是（ C ）。
数字电子技术基础试题及参考答案(四)
数字电子技术基础试题（四）一、选择题（每题2分，共26分）1．将代码(10000011)8421转换为二进制数（ ）。
A 、（01000011）2B 、（01010011）2C 、（10000011）2D 、（000100110001）2 2．函数AB B A F +=的对偶式为（ ）。
A 、（B A +)()B A +• B 、B A B A +•+；C 、A B A •+B +D 、))((B A B A ++3．有符号位二进制数的原码为（11101），则对应的十进制为（ ）。
A 、-29 B 、+29 C 、-13 D 、+134．逻辑函数)(F E BCD BD A AC Y +++=的最简的与或式（ ）。
A 、AC+BD ；B 、BD A AC + C 、AC+BD 、A+BD 5．逻辑函数的F=BC B A B A ++的标准与或式为（ ）。
A 、∑)7,5,4,3,2(B 、∑)6,4,3,2,1(C 、∑)5,3,2,1,0(D 、∑)7,6,5,4,3(6．逻辑函数Y （A ，B ，C ）=∑)5,4,2,0(的最简与或非式为（ ）。
A 、ABC A + B 、C A B A + C 、B A C A +D 、C B C A B A ++7．逻辑函数Y （A ，B ，C ，D ）=∑)9,6,5,4,2,1(其约束条件为AB+AC=0则最简与或式为（ ）。
A 、D C D C CB ++ B 、DC AD C C B ++ ； C 、D C D C D C A ++ D 、C A D B B A ++ 8．下图为TTL 逻辑门，其输出Y 为（ ）。
A 、0B 、 1C 、B A +D 、B A •9．下图为OD 门组成的线与电路其输出Y 为（ ）。
A 、1B 、0C 、BD 、B A • 10．下图中触发器的次态方程Q n+1为（ ）。
A 、AB 、0C 、Q nD 、Q n11．RS 触发器要求状态由0 → 1其输入信号为（ ）。
数字电子技术基础知识单选题100道(含答案)
数字电子技术基础知识单选题100道(含答案)一、数字逻辑基础1. 以下不属于数字信号特点的是（）。
A. 时间上离散B. 数值上离散C. 抗干扰能力强D. 信号幅度连续答案：D。
数字信号在时间和数值上都是离散的，且抗干扰能力强，而模拟信号幅度是连续的。
2. 十进制数15 对应的二进制数是（）。
A. 1111B. 1101C. 1011D. 1001答案：A。
15=8+4+2+1，对应的二进制为1111。
3. 二进制数1010 对应的十进制数是（）。
A. 8B. 9C. 10D. 11答案：C。
1010=2³+2¹=8+2=10。
4. 8421BCD 码1001 表示的十进制数是（）。
A. 9B. 11C. 13D. 15答案：A。
8421BCD 码中1001 对应9。
5. 逻辑函数的最小项之和表达式是（）。
A. 唯一的B. 不唯一的C. 有时唯一有时不唯一D. 不确定答案：A。
逻辑函数的最小项之和表达式是唯一的。
二、逻辑门电路6. 以下不属于基本逻辑门的是（）。
A. 与门B. 或门C. 非门D. 与非门答案：D。
与非门是由与门和非门组合而成，不属于基本逻辑门。
7. 三输入端与门的输出为0，当且仅当（）。
A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：A。
与门只有当所有输入都为1 时输出才为1，否则输出为0。
8. 三输入端或门的输出为1，当且仅当（）。
A. 三个输入全为0B. 三个输入全为1C. 至少一个输入为0D. 至少一个输入为1答案：D。
或门只要有一个输入为1 时输出就为1。
9. 非门的逻辑功能是（）。
A. 有0 出1，有1 出0B. 全0 出1，全1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。
非门对输入信号取反。
10. 与非门的逻辑功能是（）。
A. 有0 出1，全1 出0B. 全0 出1，有1 出0C. 相同出0，不同出1D. 不同出0，相同出1答案：A。
(完整版)数电试题及标准答案(五套)。
《数字电子技术基础》试卷一一、 填空题（22分每空2分）1、=⊕0A , =⊕1A 。
2、JK 触发器的特性方程为： 。
3、单稳态触发器中,两个状态一个为态，另一个为态.多谐振荡器两个状态都为态， 施密特触发器两个状态都为态.4、组合逻辑电路的输出仅仅只与该时刻的有关，而与无关。
5、某数/模转换器的输入为8位二进制数字信号（D 7~D 0），输出为0~25.5V 的模拟电压。
若数字信号的最低位是“1”其余各位是“0”，则输出的模拟电压为。
6、一个四选一数据选择器，其地址输入端有个。
二、化简题（15分每小题5分）用卡诺图化简逻辑函数，必须在卡诺图上画出卡诺圈1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15） 2）∑∑+=)11,10,9,3,2,1()15,14,13,0(),,,(d m D C B A L利用代数法化简逻辑函数，必须写出化简过程3)__________________________________________________)(),,(B A B A ABC B A C B A F +++=三、画图题(10分每题5分)据输入波形画输出波形或状态端波形（触发器的初始状态为0）. 1、2、四、分析题(17分)1、分析下图，并写出输出逻辑关系表达式，要有分析过程（6分）2、电路如图所示，分析该电路，画出完全的时序图，并说明电路的逻辑功能，要有分析过程（11分）五、设计题(28分)1、用红、黄、绿三个指示灯表示三台设备的工作情况：绿灯亮表示全部正常；红灯亮表示有一台不正常；黄灯亮表示两台不正常；红、黄灯全亮表示三台都不正常。
列出控制电路真值表，要求用74LS138和适当的与非门实现此电路（20分）2、中规模同步四位二进制计数器74LS161的功能表见附表所示；请用反馈预置回零法设计一个六进制加法计数器。
（8分）六、分析画图题(8分)V作用下，输出电压的波形和电压传输特性画出下图所示电路在i74LS138功能表如下：74LS161功能表《数字电子技术基础》试卷一答案一、填空题（22分每空2分） 1、A ，A 2、n n n Q K Q J Q +=+13、稳态，暂稳态，暂稳态，稳态4、输入，电路原先状态5、0.1V6、两二、化简题（15分 每小题5分）1）Y （A,B,C,D ）=∑m （0,1,2,3,4,5,6,7,13,15）=BD A +2)AC AD B A d m D C B A L++=+=∑∑)11,10,9,3,2,1()15,14,13,0(),,,(3))(),,(__________________________________________________________________________________=+++=++++=+++=A BC B A B A AB BC B A B A B A ABC B A C B A F三、画图题(10分 每题5分) 1、 2、四、分析题(17分) 1、（6分）B A L ⊕=2、（11分）五进制计数器五、设计题(28分) 1、（20分）1）根据题意，列出真值表由题意可知，令输入为A 、B 、C 表示三台设备的工作情况，“1”表示正常，“0”表示不正常，令输出为R ，Y ，G 表示红、黄、A B C R Y G 0 0 0 00 1 0 1 0 0 1 1 1 0 0 1 0 1 1 1 0 1 1 11 1 0 0 1 0 0 1 0 1 0 0 0 1 0 1 0 0 1 0 0 0 0 11 ×11 ×××××AB CD 00 0001 01 10 1011 11 1绿三个批示灯的 状态，“1”表示亮，“0”表示灭。
数字电子技术试题及答案
数字电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系是：A. 与逻辑B. 或逻辑C. 非逻辑D. 异或逻辑2. 下列哪个不是数字电路的特点：A. 抗干扰能力强B. 集成度高C. 功耗高D. 可靠性高3. 一个3输入的与门，当所有输入都为高电平时，输出为：A. 低电平B. 高电平C. 悬空D. 随机状态4. 在数字电路设计中，以下哪个不是常用的逻辑门：A. NAND门B. NOR门C. XOR门D. AND-OR-NOT门5. 一个D触发器的初始状态为0，当输入D=1时，时钟信号上升沿触发后，Q端的输出状态为：A. 0B. 1C. 保持不变D. 翻转6. 在数字电路中，计数器的主要功能是：A. 放大信号B. 存储信息C. 计数和分频D. 逻辑判断7. 下列哪个不是触发器的类型：A. SR触发器B. JK触发器C. D触发器D. 三态触发器8. 在数字电路中，一个4位二进制计数器最多可以计数到：A. 4B. 8C. 16D. 329. 一个简单的数字钟电路至少需要多少个计数器：A. 1B. 2C. 3D. 410. 在数字电路中，以下哪个不是同步计数器的特点：A. 所有触发器的时钟信号同步B. 计数速度快C. 结构复杂D. 计数精度高答案：1-5 B A B B B；6-10 C D C B C二、多项选择题（每题3分，共15分）1. 数字电路中常用的逻辑门包括：A. 与门B. 或门C. 非门D. 异或门E. 同或门2. 下列哪些是数字电路的优点：A. 集成度高B. 功耗低C. 抗干扰能力强D. 易于实现大规模集成E. 易于设计和测试3. 触发器的类型包括：A. SR触发器B. JK触发器C. D触发器D. T触发器E. 三态触发器4. 计数器的计数方式包括：A. 同步计数B. 异步计数C. 双向计数D. 递增计数E. 递减计数5. 以下哪些是数字电路设计中常用的优化方法：A. 逻辑简化B. 门电路优化C. 布局优化D. 时序优化E. 电源管理优化答案：1 ABCDE；2 ABCDE；3 ABCD；4 ABCE；5 ABCDE三、填空题（每空1分，共10分）1. 在数字电路中，最基本的逻辑关系包括______、______和非逻辑。
数字电子技术试题及答案
数字电子技术试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为高电平的条件是：A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平答案：A2. 下列哪个不是组合逻辑电路的特点？A. 输出只依赖于当前的输入B. 输出与输入之间存在时间延迟C. 没有存储功能D. 电路结构简单答案：B3. 在数字电路中，一个D触发器的初始状态为Q=0，当输入D=1时，触发器的输出Q变为：A. 0B. 1C. 保持不变D. 无法确定答案：B4. 以下哪个不是数字电路中常用的逻辑门？A. 与门B. 或门C. 非门D. 异或门答案：D5. 在数字电路中，一个JK触发器的J=0，K=1时，触发器的状态会发生：A. 保持不变B. 翻转C. 置0D. 置1答案：B6. 下列哪个不是数字电路中的编码方式？A. 二进制编码B. 格雷码C. 十进制编码D. 奇偶校验码答案：C7. 在数字电路中，一个计数器的计数范围是2^n，那么该计数器的位数是：A. nB. n-1C. n+1D. 2n答案：A8. 一个4位的二进制计数器，从0000开始计数，当计数到1111时，下一个状态是：A. 0000B. 1000C. 0001答案：A9. 在数字电路中，一个移位寄存器的移位方向是：A. 左移B. 右移C. 双向移位D. 随机移位答案：C10. 以下哪个不是数字电路中的触发器类型？A. SR触发器B. JK触发器C. D触发器D. 与非门答案：D二、填空题（每题2分，共20分）1. 在数字电路中，一个3输入的或门，当输入为100时，输出为________。
答案：12. 如果一个触发器的Q输出为0，那么它的非Q输出为________。
答案：13. 在数字电路中，一个T触发器的T输入为1时，触发器的状态会________。
答案：翻转4. 在数字电路中，一个同步计数器的计数速度比异步计数器的计数速度________。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、选择题（共10题，每题2分，共20分）1. 以下哪个不是数字电子技术的基本组成部分？A. 逻辑门B. 计数器C. 模拟电路D. 地址译码器答案：C2. 下列哪个不是数字信号的特点？A. 离散B. 可逼近C. 定常D. 自补偿答案：D3. 在输出位备选的半加器中，按照大端法标识，S和C表示（）A. 两个输入并且输出B. 和输入X、Y相关的一个输入和一个输出端C. 两个输入和一个输出端D. 一个输入和一个输出端答案：C4. 如图所示，用所给的逻辑门组合电路，若输入A、B分别为1、0，则输出Y的真值表达式是（）A. A + BB. ABC. A - BD. A/B答案：A5. 下列哪个不属于触发器的类型？A. D触发器B. T触发器C. JK触发器D. MS触发器答案：D6. 在数字系统中，当输入的激励信号是一个脉冲信号时，输出的响应包括（）A. 自动输出B. 行波C. 驻波D. 绝对值答案：B7. X = AB + CD，可以化简为A. X = (A + C)(C + D)B. X = (AC + CD)(CD)C. X = (ACD)(CD)D. X = (ACD)答案：D8. 在字长为8位的字级操作中，运算结果已知，现有A = 10101010，B = 01010101，若用A、B进行按位异或运算，结果为（）A. 10101010B. 11111111C. 00000000D. 01010101答案：B9. 一个加法器的两个输入都为0，则请问输出是否为0？A. 是B. 否答案：A10. 将输出信号复制回输入端，称为（）A. 反馈B. 进位C. 脉冲D. 主导答案：A二、填空题（共5题，每题4分，共20分）1. 在数字电路中，与门的基本逻辑操作是______________。
答案：乘法2. 在加法器中，当加法的结果超出了加法器的位宽时，称为_____________。
数字电子技术基础试题及答案
数字电子技术基础试题及答案一、选择题（每题2分，共20分）1. 在数字电路中，最基本的逻辑关系有哪三种？A. 与、或、非B. 与、异或、同或C. 与、或、异或D. 同或、异或、非2. 一个二进制数1011转换为十进制数是多少？A. 9B. 10C. 11D. 123. 下列哪个不是数字电路的特点？A. 速度快B. 稳定性好C. 可编程D. 体积大4. 逻辑门电路中的“与门”（AND gate）的输出为高电平的条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 所有输入均为低电平D. 至少有一个输入为低电平5. 触发器的主要用途是什么？B. 进行算术运算C. 进行逻辑判断D. 放大信号6. 以下哪个是组合逻辑电路的特点？A. 有记忆功能B. 没有记忆功能C. 需要时钟信号D. 可以进行数据存储7. 一个完整的数字系统通常包括哪些部分？A. 微处理器、存储器、输入/输出接口B. 微处理器、电源、输入/输出接口C. 存储器、电源、输入/输出接口D. 微处理器、存储器、显示器8. 以下哪个是数字电路中的计数器的功能？A. 计数B. 分频C. 放大D. 编码9. 一个数字电路设计中，若要实现一个逻辑表达式 A'BC + AB'C'，应该使用哪种逻辑门？A. 与门B. 或门C. 非门D. 异或门10. 以下哪个是数字电路中的寄存器的功能？B. 进行算术运算C. 进行逻辑判断D. 放大信号二、填空题（每题2分，共20分）11. 数字电路中最基本的逻辑关系包括________、________和________。
12. 一个二进制数1101转换为十进制数是________。
13. 数字电路与模拟电路相比，具有________、________和________等优点。
14. 在数字电路中，若要实现一个逻辑表达式 A + B，应该使用________门。
15. 触发器是一种________电路，用于存储________。
数字电子技术试题及答案
数字电子技术试题及答案### 数字电子技术试题及答案#### 一、选择题1. 数字电路中，最基本的逻辑关系是：- A. 与逻辑- B. 或逻辑- C. 非逻辑- D. 异或逻辑答案： A2. 以下哪个不是数字电子技术中的逻辑门：- A. AND门- B. OR门- C. NOT门- D. ADD门答案： D3. 在数字电路中，触发器的主要用途是：- A. 存储信息- B. 放大信号- C. 转换信号- D. 滤波答案： A4. 以下哪个是组合逻辑电路的特点：- A. 有记忆功能- B. 无记忆功能- C. 需要时钟信号- D. 需要电源答案： B5. 在数字电路中，一个二进制数“1010”转换为十进制数是：- A. 8- B. 10- C. 14- D. 16答案： C#### 二、简答题1. 简述数字电路与模拟电路的区别。
- 数字电路主要处理数字信号，以二进制形式表示，具有离散性、抗干扰性强、易于集成等特点。
模拟电路则处理模拟信号，以连续变化的电压或电流表示，适合处理连续变化的物理量。
2. 解释什么是二进制数，并给出一个例子。
- 二进制数是一种数制，使用两个数字0和1来表示所有数值。
例如，二进制数“1101”表示十进制数13。
3. 描述一个基本的逻辑门如何工作。
- 一个基本的逻辑门，如AND门，接收两个或多个输入信号，并根据其逻辑功能产生一个输出信号。
例如，AND门只有在所有输入都为高电平时才输出高电平。
#### 三、计算题1. 给定逻辑表达式 Y = A'B + AB'，求当A=0, B=1时的Y值。
- 首先计算A'和B'的值，A' = 1，B' = 0。
然后将这些值代入表达式，Y = 1*1 + 0*0 = 1。
2. 一个4位二进制计数器从0000开始计数，求它第10次计数后的二进制状态。
- 4位二进制计数器的计数序列是0000, 0001, 0010, 0011, 0100, 0101, 0110, 0111, 1000, 1001。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、选择题：(选择一个正确的答案填入括号内，每题3分，共30分)1.设图1中所有触发器的初始状态皆为0，找出图中触发器在时钟信号作用下,输出电压波形恒为0的是：（C ）图。
图12.下列几种TTL电路中，输出端可实现线与功能的电路是（D ）。
A、或非门B、与非门C、异或门D、OC门3.对CMOS与非门电路，其多余输入端正确的处理方法是（D ）。
A、通过大电阻接地（>1.5KΩ）B、悬空C、通过小电阻接地（<1KΩ）D、通过电阻接V CC4.图2所示电路为由555定时器构成的（A ）。
A、施密特触发器B、多谐振荡器C、单稳态触发器D、T触发器5.请判断以下哪个电路不是时序逻辑电路（C ）。
图2A、计数器B、寄存器C、译码器D、触发器6．下列几种A/D转换器中，转换速度最快的是（A ）。
A、并行A/D转换器B、计数型A/D转换器C、逐次渐进型A/D转换器D、双积分A/D转换器7．某电路的输入波形u I 和输出波形u O 如图3所示，则该电路为（C ）。
图3A、施密特触发器B、反相器C、单稳态触发器D、JK触发器8．要将方波脉冲的周期扩展10倍，可采用（C ）。
A、10级施密特触发器B、10位二进制计数器C、十进制计数器D、10位D/A转换器9、已知逻辑函数与其相等的函数为（D ）。
A、B、C、D、10、一个数据选择器的地址输入端有3个时，最多可以有（C ）个数据信号输出。
A、4B、6C、8D、161、在四变量卡诺图中，逻辑上不相邻的一组最小项为：（D ）A、m 1 与m 3B、m 4 与m 6C、m 5 与m 13D、m 2 与m 82、L=AB+C 的对偶式为：（B ）A 、A+BC ；B 、（A+B ）C ；C 、A+B+C ；D 、ABC ；3、半加器和的输出端与输入端的逻辑关系是（D ）A、与非B、或非C、与或非D、异或4、TTL 集成电路74LS138 是３/ ８线译码器，译码器为输出低电平有效，若输入为A2 A 1 A 0 =101 时，输出：为（B ）。
A . 00100000 B. 11011111 C.11110111 D. 000001005、属于组合逻辑电路的部件是（A ）。
A 、编码器B 、寄存器C 、触发器D 、计数器6．存储容量为8K ×8位的ROM 存储器，其地址线为（C ）条。
A 、8B 、12C 、13D 、147、一个八位D/A 转换器的最小电压增量为0.01V,当输入代码为10010001时，输出电压为（C ）V 。
A 、1.28B 、1.54C 、1.45D 、1.568、T 触发器中，当T=1时，触发器实现（C ）功能。
A 、置1B 、置0C 、计数D 、保持9、指出下列电路中能够把串行数据变成并行数据的电路应该是（C ）。
A 、JK 触发器B 、3/8线译码器C 、移位寄存器D 、十进制计数器10、只能按地址读出信息，而不能写入信息的存储器为（B ）。
A 、 RAMB 、ROMC 、 PROMD 、EPROM1．以下式子中不正确的是（ C ）a ．1•A ＝Ab ．A ＋A=Ac ．B A B A +=+d ．1＋A ＝12．已知B A B B A Y ++=下列结果中正确的是（C ）a ．Y ＝Ab ．Y ＝Bc ．Y ＝A ＋Bd ．B A Y +=3．TTL 反相器输入为低电平时其静态输入电流为（ C ）a ．－3mAb ．＋5mAc ．－1mAd ．－7mA4．下列说法不正确的是（ C ）a ．集电极开路的门称为OC 门b ．三态门输出端有可能出现三种状态（高阻态、高电平、低电平）c ．OC 门输出端直接连接可以实现正逻辑的线或运算d 利用三态门电路可实现双向传输5．以下错误的是（ B ）a ．数字比较器可以比较数字大小b ．实现两个一位二进制数相加的电路叫全加器c ．实现两个一位二进制数和来自低位的进位相加的电路叫全加器d ．编码器可分为普通全加器和优先编码器6．下列描述不正确的是（ A ）a ．触发器具有两种状态，当Q=1时触发器处于1态b ．时序电路必然存在状态循环c ．异步时序电路的响应速度要比同步时序电路的响应速度慢d ．边沿触发器具有前沿触发和后沿触发两种方式，能有效克服同步触发器的空翻现象7．电路如下图（图中为下降沿Jk 触发器），触发器当前状态Q 3 Q 2 Q 1为“011”，请问时钟作用下，触发器下一状态为（ B ）a ．“110”b ．“100”c ．“010”d ．“000”8、下列描述不正确的是（ A ）a ．时序逻辑电路某一时刻的电路状态取决于电路进入该时刻前所处的状态。
b ．寄存器只能存储小量数据，存储器可存储大量数据。
c ．主从JK 触发器主触发器具有一次翻转性d ．上面描述至少有一个不正确9．下列描述不正确的是（B ）a ．EEPROM 具有数据长期保存的功能且比EPROM 使用方便b ．集成二—十进制计数器和集成二进制计数器均可方便扩展。
c ．将移位寄存器首尾相连可构成环形计数器d ．上面描述至少有一个不正确1．将代码(10000011)8421转换为二进制数（ B ）。
A 、（01000011）2B 、（01010011）2C 、（10000011）2D 、（000100110001）22．函数AB B A F +=的对偶式为（ A ）。
A 、（B A +)()B A +• B 、B A B A +•+；C 、A B A •+B +D 、))((B A B A ++3．有符号位二进制数的原码为（11101），则对应的十进制为（ C ）。
A 、-29B 、+29C 、-13D 、+134．逻辑函数)(F E BCD BD A AC Y +++=的最简的与或式（ B ）。
A 、AC+BD ；B 、BD A AC + C 、AC+BD 、A+BD5．逻辑函数的F=BC B A B A ++的标准与或式为（ A ）。
A 、∑)7,5,4,3,2( B 、∑)6,4,3,2,1( C 、∑)5,3,2,1,0( D 、∑)7,6,5,4,3(6．逻辑函数Y （A ，B ，C ）=∑)5,4,2,0(的最简与或非式为（ A ）。
A 、AB C A + B 、C A B A +C 、B A C A +D 、C B C A B A ++7．逻辑函数Y （A ，B ，C ，D ）=∑)9,6,5,4,2,1(其约束条件为AB+AC=0则最简与或式为（ A ）。
A 、D C D C CB ++ B 、DC AD C C B ++ ；C 、D C D C D C A ++ D 、C A D B B A ++8．下图为TTL 逻辑门，其输出Y 为（ A ）。
A 、0B 、 1C 、B A +D 、B A • 9．下图为OD 门组成的线与电路其输出Y 为（ A ）。
A 、1B 、0C 、BD 、B A •10．下图中触发器的次态方程Q n+1为（ A ）。
A 、AB 、0C 、Q nD 、Q n11．RS 触发器要求状态由0 → 1其输入信号为（ A ）。
A 、RS=01B 、RS=×1C 、RS=×0D 、RS=1012．电源电压为+12V 的555定时器、组成施密特触发器，控制端开路，则该触发器的回差电压△V T 为（ A ）。
A 、4VB 、6VC 、8VD 、12V13．为了将三角波换为同频率的矩形波，应选用（ B ）。
A 、施密特触发器B 、单稳态触发器C 、多谐振器D 、计数器1. 十进制数85转换为二进制数为（ D ）A ．1001011B ．1010011C ．1100101D ．10101012. 二进制数11011转换为十进制数为（ B ）A ．32B ．27C ．64D ．1284. 8421BCD 码110011．001表示十进制为（ A ）A ．33.2B ．51.0125C ．63.2D ．51.25．在下列一组数中，与2)111001(相等的数是（ C ）A ．16)34(B ．（65）8C ． 10)57(6．下列数码均代表十进制数6，其中按余3码编码的是( C )A ．0110；B ． 1100；C ．10017． “异或”逻辑与以下哪种逻辑是非的关系( C )A ．“与”逻辑B ．“或”逻辑C ． “同或”逻辑8． c b c b F +=1与c b bc F +=2两函数的关系为( C )A ． 相同B ．对偶C ．反函数9. n 个变量，有多少个最小项( A )A ．2nB ．2nC ．n10. 利用三极管的截止状态和什么状态实现开关电路的断开和接通（ C ）A ．放大状态B ．击穿状态C ．饱和状态D ． 导通状态11. TTL 门电路是采用以下什么设计的门电路（A ）A ．双极型三极管B ．单极型MOS 管C ．二极管D ．三态门14.逻辑电路的分析任务是（ D ）A ．给定功能，通过一定的步骤设计出电路B ．研究电路的可靠性C ．研究电路如何提高速度D ．给定电路，通过一定的步骤说明电路的功能15.组合逻辑电路不含有（ A ）A ．记忆能力的器件B ．门电路和触发器C ．门电路D ．运算器16. 常用的一种3-8线译码器是（ B ）A ．74148B ．74138C ．7448D ．7415117.74138是（ B ）A ．时序逻辑器件B ．组合逻辑器件C ．定时器件D ．整形器件18.共阳型七段数码管各段点亮需要( C )A．高电平B．接电源C．低电平D．接公共端19. 由门电路组成的全加器是( B )A．时序逻辑器件B．组合逻辑器件C．脉冲逻辑器件D．以上答案都不正确20. TTL门电路的工作电源一般是（B ）A．25 v B．+5V C．3V—18V22.输入100Hz脉冲信号，要获得10H Z的输出脉冲信号需要用多少进制计数器实现（B ）A．100进制B．10进制C．50进制D．5进制23.时序逻辑电路设计的任务是（A ）A．给定功能，通过一定的步骤设计出时序电路B．研究电路的可靠性C．研究电路如何提高速度D．给定电路，通过一定的步骤说明电路的功能24.计数器是（A ）A．时序逻辑器件B．组合逻辑器件C．定时器件D．整形器件25.以下何种电路具有记忆能力（ C ）A．门电路B．组合逻辑电路C．时序逻辑电路D．多谐振荡电路26.时序逻辑电路一般可以分两类，即（ C ）A．组合逻辑电路和时序逻辑电路B．门电路和触发器C．同步型和异步型D．模拟电路和数字电路28．时序逻辑电路通常由门电路和（A ）组成。
A．存储电路B．寄存器C．译码器29.利用定时器555可以设计实现（B ）A．全加器B．多谐振荡器C．寄存器D．译码器1、8421BCD码01101001.01110001转换为十进制数是：（ C ）A：78.16 B：24.25 C：69.71 D：54.56 2、最简与或式的标准是：（ C ）A：表达式中乘积项最多，且每个乘积项的变量个数最多B：表达式中乘积项最少，且每个乘积项的变量个数最多C：表达式中乘积项最少，且每个乘积项的变量个数最少D：表达式中乘积项最多，且每个乘积项的变量个数最多3、用逻辑函数卡诺图化简中，四个相邻项可合并为一项,它能：（ B ）A：消去1个表现形式不同的变量，保留相同变量B：消去2个表现形式不同的变量，保留相同变量C：消去3表1D：消去4个表现形式不同的变量，保留相同变量4、已知真值表如表1（ A ）A：A⊕B⊕CB：AB + BCC：AB + BCD：ABC（A+B+C）5、函数F(A，B，C)=AB+BC+AC（ B ）A：F(A,B,C)=∑m（0，2，4）B：F(A,B,C)=∑m（3，5，6，7）C：F(A,B,C)=∑m（0，2，3，4）D：F(A,B,C)=∑m（2，4，6，7）6、欲将一个移位寄存器中的二进制数乘以（32）10要（ C ）个移位脉冲。
