功率放大器LM386的工作原理

功率放大器LM386的工作原理

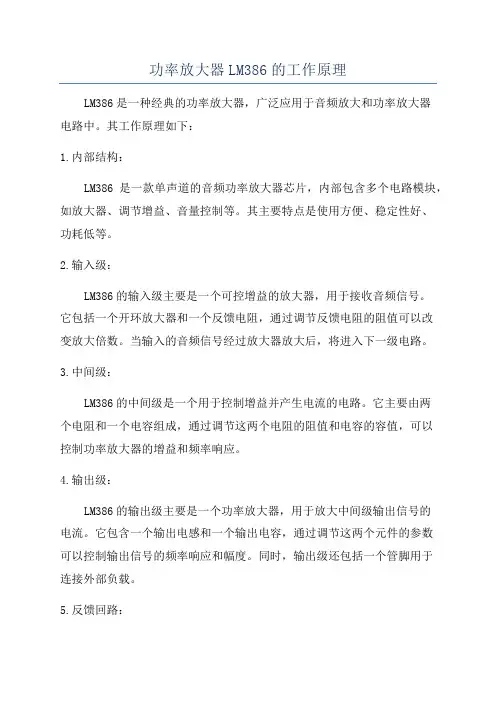

功率放大器LM386的工作原理LM386是一种经典的功率放大器,广泛应用于音频放大和功率放大器电路中。

其工作原理如下:1.内部结构:LM386是一款单声道的音频功率放大器芯片,内部包含多个电路模块,如放大器、调节增益、音量控制等。

其主要特点是使用方便、稳定性好、功耗低等。

2.输入级:LM386的输入级主要是一个可控增益的放大器,用于接收音频信号。

它包括一个开环放大器和一个反馈电阻,通过调节反馈电阻的阻值可以改变放大倍数。

当输入的音频信号经过放大器放大后,将进入下一级电路。

3.中间级:LM386的中间级是一个用于控制增益并产生电流的电路。

它主要由两个电阻和一个电容组成,通过调节这两个电阻的阻值和电容的容值,可以控制功率放大器的增益和频率响应。

4.输出级:LM386的输出级主要是一个功率放大器,用于放大中间级输出信号的电流。

它包含一个输出电感和一个输出电容,通过调节这两个元件的参数可以控制输出信号的频率响应和幅度。

同时,输出级还包括一个管脚用于连接外部负载。

5.反馈回路:LM386的反馈回路主要是通过改变反馈电阻的阻值,将一部分输出信号重新引入到输入级,从而实现对放大倍数的控制。

当反馈电阻的阻值增大时,放大倍数将减小;反之,当阻值减小时,放大倍数将增大。

6.供电电路:LM386的供电电路主要是外部提供的两个直流电源,一个是正电源VCC,一个是负电源VSS。

这两个电源用于给芯片的不同部分提供正负的直流电压,从而使芯片能够正常工作。

在工作时,LM386将外部输入的音频信号经过放大、控制增益、输出等一系列处理后,输出到外接负载上。

通过控制芯片内部的电路结构和元件参数,可以调节放大倍数、频率响应和音量等参数,从而满足不同应用的需求。

总之,LM386功率放大器的工作原理主要是通过控制输入级、中间级和输出级之间的相互作用,将输入信号放大并输出到负载上。

同时,通过反馈回路和供电电路的控制,实现对放大倍数、频率响应和音量等参数的调节。

LM386的工作原理与特点

LM386的工作原理与特点

LM386的工作原理与特点目录LM386是集成OTL型功放电路的常见类型,是一种音频集成功放,具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器;与通用型集成运放的特性相似,是一个三级放大电路:第一级为差分放大电路;第二级为共射放大电路;第三级为准互补输出级功放电路。

LM3861.引脚功能① 1与8脚为增益调整端,当两脚开路时,电压放大数为20倍,当两脚间接10uf容时,电压放大倍数为200倍;② 2脚为反相输入端;③ 3脚为同相输入端;④ 4脚为地端;⑤ 5脚为输出端;⑥ 6脚为电源正端;⑦ 7脚为旁路端;⑧ 6脚与地之间接10uf电容可消除可能产生的自激震荡,如无震荡7脚可悬空不接。

引脚图LM386的外形和引脚的排列如图所示。

LM386外形和引脚排列查LM386的datasheet,电源电压4-12V或5-18V(LM386N-4);静态消耗电流为4mA;电压增益为20-200;在1、8脚开路时,带宽为300KHz;输入阻抗为50K;音频功率0.5W。

2.内部电路原理LM386内部电路原理如图所示。

内部电路基于典型的音频功率放大器配置,通常称为Lin拓扑。

尽管很老,但它仍然几乎是无与伦比的,几乎所有的固态功率放大器都遵循它。

LM386 内部电路分为输入级,电压放大器级(VAS),输出级(OPS)和反馈网络:LM386内部电路原理2.1输入级第一个模块是PNP发射极跟随器放大器(Q 1,Q 3),它设置输入阻抗并定义DC工作点,使输入电压离地升高,因此电路将接受负输入信号至-0.4V。

两个50k输入电阻(R 1,R 3)都建立了到基极电流接地的路径,需要将输入耦合,以免干扰内部偏置,因此输入阻抗由这些电阻决定,并设置为50K。

电压增益分析:差分放大器长尾对(Q 2,Q 4)的增益由两个增益设置电阻1.35K +150Ω(R5 + R5)调节。

外部引脚1和8可以将增益从20(最小)调整到200(最大)。

最全LM386-中文资料

最全LM386-中文资料

LM386 中文资料PDF简介:LM386 中文资料PDF 是专为低损耗电源所设计的功率放大器集成电路。

它的内建增益为20,透过pin 1 和pin8 位间电容的搭配,增益最高可达200。

LM386可使用电 ...是专为低损耗电源所设计的功率放大器集成电路。

它的内建增益为20,透过pin 1 和pin8脚位间电容的搭配,增益最高可达200。

LM386可使用电池为供应电源,输入电压范围可由4V ~12V,无作动时仅消耗4mA电流,且失真低。

LM386的内部电路图及引脚排列图如图1、图2所示,表1为其电气特性。

图1. 内部电路图图2 引脚功能图极限参数:电源电压(LM386N-1,-3,LM386M-1)15V电源电压(LM386N-4)22V封装耗散(LM386N)1.25W(LM386M)0.73W(LM386MM-1)0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接(10秒)260℃小外形封装(SOIC和MSOP)气相(60秒)215℃红外(15秒)220℃热电阻qJC (DIP)37℃/WqJA (DIP)107℃/WqJC (SO封装)35℃/WqJA (SO封装)172℃/WqJA (MSOP封装)210℃/WqJC (MSOP封装)56℃/W 表1. LM386电气特性LM386低电压音频功率放大器的工作原理与典型应用电路图概述(Description):LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至2 00。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

功率放大电路的安全运行及LM386的知识介绍2

功率放大电路的安全运行及LM386的知识介绍2


下图所示为LM386的一般用法,用R2改变LM386 的电压增益
典型应用电路图:
• 2、集成OCL电路的 应用 • 右图所示为 TDA1521的基本用 法。 TDA1521为2通道 OCL电路,可作为立 体声扩音机左、右两 个声道的功放。其内 部引入了深度电压串 联负反馈,闭环电压 增益为 30 dB,并具 有待机、静噪功能以 及短路和过热保护等。

从二次击穿产生的过程可知,防止晶体管的 一次击穿,并限制其集电极电流,就可避免二次 击穿。
二、功放管的散热问题
功放管损坏的重要原因是其实际耗散功率超过额定 数值PCM。而晶体管的耗散功率取决于管子内部的 PN结 (主要是集电结)温度 Tj,当 Tj超过允许值后,集电极 电流将急剧增大而烧坏管子。 • 硅管的结温允许值为120~180℃,锗管的结温允许 值为85℃左右。耗散功率等于结温在允许值时集电极电 流与管压降之积。 • 管子的功耗愈大,结温愈高。因而改善功放管的散 热条件,可以在同样的结温下提高集电极最大耗散功率 PCM ,也就可以提高输出功率。 •
R5 + R6 Ui F= ≈ • R5 + R6 + R7 2 U O


R7 Au = • ≈ 2(1 + ) R5 + R6 Ui 因为R7 >> ( R5 + R6 ), 所以 UO 2 R7 Au ≈ R5 + R6 将R5 , R6和R7的数据代入,可得Au ≈ 20。


若引脚1和8之间外接电阻R,则 2 R7 Au ≈ R5 + R6 // R
功率放大电路

功率放大电路是一种能够向负 载提供足够大的功率的放大电路。 载提供足够大的功率的放大电路。 因此, 因此,要求同时输出较大的电压和 电流。 管子工作在接近极限状态。 电流。 管子工作在接近极限状态。 一般直接驱动负载, 一般直接驱动负载 , 带载能力要 强。

传奇故事:LM386音频放大器

传奇故事:LM386音频放大器

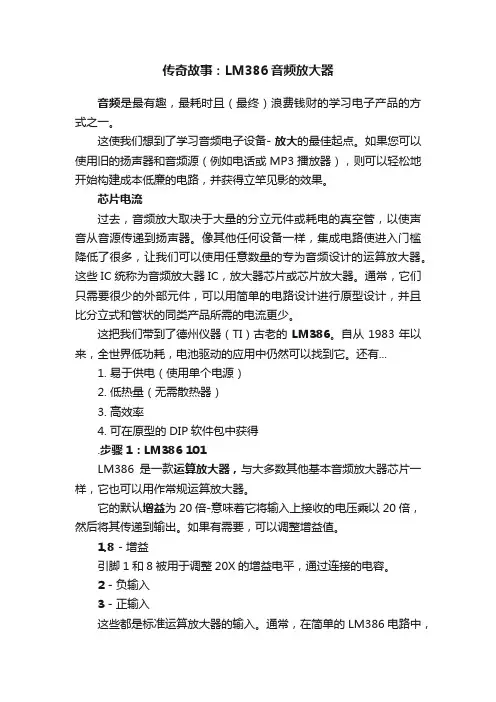

传奇故事:LM386音频放大器音频是最有趣,最耗时且(最终)浪费钱财的学习电子产品的方式之一。

这使我们想到了学习音频电子设备- 放大的最佳起点。

如果您可以使用旧的扬声器和音频源(例如电话或MP3播放器),则可以轻松地开始构建成本低廉的电路,并获得立竿见影的效果。

芯片电流过去,音频放大取决于大量的分立元件或耗电的真空管,以使声音从音源传递到扬声器。

像其他任何设备一样,集成电路使进入门槛降低了很多,让我们可以使用任意数量的专为音频设计的运算放大器。

这些IC统称为音频放大器IC,放大器芯片或芯片放大器。

通常,它们只需要很少的外部元件,可以用简单的电路设计进行原型设计,并且比分立式和管状的同类产品所需的电流更少。

这把我们带到了德州仪器(TI)古老的LM386。

自从1983年以来,全世界低功耗,电池驱动的应用中仍然可以找到它。

还有...1. 易于供电(使用单个电源)2. 低热量(无需散热器)3. 高效率4. 可在原型的DIP软件包中获得.步骤1:LM386 101LM386是一款运算放大器,与大多数其他基本音频放大器芯片一样,它也可以用作常规运算放大器。

它的默认增益为20倍-意味着它将输入上接收的电压乘以20倍,然后将其传递到输出。

如果有需要,可以调整增益值。

1,8 - 增益引脚1和8被用于调整20X的增益电平,通过连接的电容。

2 - 负输入3 - 正输入这些都是标准运算放大器的输入。

通常,在简单的LM386电路中,负输入将接地,而正输入将接收音频信号。

4 - GND5 - Vout引脚5是运算放大器的输出。

6 - Vs电压电源引脚。

7 - 旁路该引脚主要用于去除电源噪声(噪声防止被放大)。

技术指标LM386N(“ N”表示对我们而言是首选的DIP封装)有4种:LM386N-1,-2,-3和-4。

“ 3”和“ 4”版本的输出功率略高,“ 4”版本的输出功率更高,这是因为它具有处理更多输入电压的能力(以更高的最低电压要求为代价)。

LM386功率放大电路

LM386功率放大电路

桂林电子科技大学职业技术学院实训设计(论文)功率放大电路学院(系):电子信息工程系专业:学号:学生姓名:指导老师:目录摘要 (2)实训设计目标 (2)实训理论、原理及原理图 (3)设计电路及其制作 (5)完成后实物图 (8)致谢 (9)摘要:LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。

输入端以地为参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

实训设计目标:1、培养理论联系实际的正确设计思想,训练综合运用已经学过的理论和生产实际知识去分析和解决工程实际问题的能力。

2、学习较复杂的电子系统设计的一般方法,提高基于模拟、数字电路等知识解决电子信息方面常见实际问题的能力,由学生自行设计、自行制作和自行调试。

3、进行基本技能训练,如基本仪器仪表的使用,常用元器件的识别、测量、熟练运用的能力,掌握设计资料、手册、标准和规范以及使用仿真软件、实验设备进行调试和数据处理等。

4、培养学生的创新能力。

技术指标要求如下:1.最大不失真输出功率Po=0.5W。

2.电路静态功耗小于50mW。

3.输出负载为内阻8欧的扬声器。

发挥部分技术指标1:1、转化效率大于30%。

2、课调节输出音量的大小。

发挥部分技术指标2:1、使用干电池对电路供电。

2、失真度THD<10%。

实训理论、原理及原理图:LM386概述简介制造商:美国国家半导体公司种类:音频功率放大器LM386是一种音频集成功放,具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器,广泛应用于录音机和收音机之中。

封装形式LM386的封装形式有塑封8引线双列直插式和贴片式。

(实训中用到的是直插式)特性1、静态功耗低,约为4mA,可用于电池供电;2、工作电压范围宽,5-12V ;3、外围元件少;4、电压增益可调,20-200;5、低失真度。

基于LM386集成功率放大电路的制作与调试解读

基于LM386集成功率放大电路的制作与调试解读

基于LM386集成功率放大电路的制作与调试解读LM386是一种低电压音频功率放大器,非常适合搭建小功率音响系统。

它的特点是使用简单,性能稳定,成本低廉。

在本文中,我们将介绍如何制作和调试基于LM386集成功率放大电路,并解读其原理。

首先,我们需要准备以下材料和工具:1.LM386芯片2.电解电容:100μF(2个)、10μF(1个)、1μF(1个)3.陶瓷电容:0.1μF(1个)4.电阻:10kΩ(1个)5.音频输入插座6.小喇叭7.铜线8.隔离胶带9.铅锡焊锡10.电路板11.钳子12.焊锡枪13.多用途测试仪以下是电路的制作步骤:第一步,我们需要将电路设计图转移到电路板上。

使用铅锡焊锡固定电阻、电容和芯片。

第二步,将芯片插入焊接到电路板上,并将喇叭和音频输入插座与电路板相连。

确保插座的地线连接到芯片的地线引脚。

第三步,检查电路的焊接连接是否牢固,并使用隔离胶带将电路板与喇叭和音频输入插座绝缘。

第四步,用钳子固定喇叭的接线,并使用焊锡枪将焊锡点与铜线连接。

第五步,将电路板上的电容和芯片表面清洁,并通过多用途测试仪测试电路的连通性。

一旦我们完成了电路的制作,接下来是调试的过程。

第一步,接通电源并调整音量旋钮,确认电源电压是否正常。

LM386的工作电压范围为4V至12V。

第二步,通过多用途测试仪确定输入和输出的正极和负极。

第三步,将音频源连接到音频输入插座,并播放测试音频。

第四步,通过旋钮调整音量,确认音频是否能够被放大。

如果音频输出过大或过小,可以通过更换不同的电容或电阻来调整放大倍数。

第五步,调试完毕后,用隔离胶带将电路固定在适当的位置,并测试整个系统的音频效果。

解读:LM386集成功率放大电路是一种应用广泛的低电压音频功率放大器。

它通过输入音频信号,并经过放大处理后输出到喇叭上。

LM386芯片内部集成了放大电路所需的电压放大器、输出放大器和负载电阻等功能。

在制作和调试过程中,我们需要注意以下几点:1.牢固连接:焊接和连接电阻、电容和芯片时,要确保每个元件都连接得牢固可靠。

智能产品LM386音频放大电路的设计与制作---精品模板

智能产品LM386音频放大电路的设计与制作---精品模板

LM386音频放大电路的设计与制作1、概述1。

1、音频功率放大器产品功能音频功率放大器是通过功率放大器(简称功放)给音频放大器的负载RL(扬声器)提供一定的输出功率.当负载一定时,希望输出的功率尽可能大,输出信号的非线性失真尽可能地小,效率尽可能高。

1。

2、性能指标1.2.1、信噪比(S/N)又称为讯噪比,信号的有用成份与杂音的强弱对比,常常用分贝数表示。

设备的信噪比越高表明它产生的杂音越少.1.2.2、灵敏度对放大器来说,灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小,因此也称为输入灵敏度;对音箱来说,灵敏度是指给音箱施加1W的输入功率, 在喇叭正前方1米远处能产生多少分贝的声压值.1。

2.3、阻尼系数负载阻抗与放大器输出阻抗之比。

使用负反的晶体管放大器输出阻抗极低,仅零点几欧姆甚至更小,所以阻尼系数可达数十到数百。

1。

2.4、动态范围信号最强的部分与最微弱部分之间的电平差.对器材来说,动态范围表示这件器材对强弱信号的兼顾处理能力.1.2.5、响应频率响应:简称频响,衡量一件器材对高、中、低各频段信号均匀再现的能力。

对器材频响的要求有两方面,一是范围尽量宽,即能够重播的频率下限尽量低,上限尽量高;二是频率范围内各点的响应尽量平坦,避免出现过大的波动。

1。

2。

6、屏蔽在电子装置或导线的外面覆盖易于传导电磁波的材料,以防止外来电磁杂波对有用信号产生干扰的技术。

1.3、生产成本电路简单,成本不高。

1。

4、应用领域甲类功放失真最小,效率最低,发热最大.功率不易做的很大。

乙类功放正负半周分别放大(推挽),引入多种失真,但效率高。

甲乙类功放小信号时工作于甲类大信号时工作于乙类,兼顾失真和效率,是目前主流功放类型,合理设计电路精选元器件,可以做出很高的指标。

丁类功放就是近年来兴起的数字功放,有极高的效率,也有相当高的技术指标,广泛用于小型电子产品中,比如汽车音响中。

但丁类功放在音响发烧友中还没有得到普遍认可。

Lm386简单功放系统设计可行性报告

Lm386简单功放系统设计可行性报告

基于LM386的简单功放系统设计一、系统概述、设计思路:本电路为双声道的音频功率放大电路,目的是放大音频信号。

功率放大器的作用是给音响放大器的负载(扬声器)提供一定的输出概率。

当负载一定时,希望输出的功率尽可能大,输出信号的非线性失真尽可能小,效率尽可能高。

本电路主要有两条信号通路组成,每条信号通路有三部分组成:前段输入部分,中间放大部分和后端输出部分。

输入端通过滑动变阻器可以调节音量的大小,中间放大部分用LM386集成运放,输出端通过扬声器发声。

LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻或电容,便可将电压增益调为任意值,直至200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,工作电压范围宽,4-12V or 5-18V,在6V电源电压下,它的静态功耗仅为24mW, 且外围元件少。

设计功放电路由输入级、中间级和输出级三部分组成的。

输入级是由100 的耦合电容及100 的电位器组成的,它具有隔直、调节音量及增益的作用。

中间级是由集成运放LM386以及由R2、R7、C2等组成的可调增益放大电路。

输出级是由低通滤波器及扬声器组成的,其中L1为高频扼流圈。

由于该电路为双声道功率放大器,所以下部分电路与上部分电路完全对称,故电路原理同上。

二、系统组成与工作原理设计的功放电路图如下:Proteus仿真波形图三、单元电路的设计与分析本系统为双声道的音频功放,分为两个模块,而每一模块分为三级;前端输入级,中间放大级,后端输出级。

输入级:由一电容和一个滑动变阻器组成,通过调节滑动变阻器可以改变输入信号的大小,从而改变输出声音的大小。

之所以选择22kΩ的可变电阻是为了防止电流过大烧坏管子。

中间放大级的集成运放用LM386芯片,用12V电源单电源供电,在电源与地之间并的电容可以防止高频自激,管脚1和管脚8的电容可以使LM386的增益达到200,信号经放大后管脚5输出。

LM386介绍

LM386介绍

详细介绍
一、LM386内部电路
பைடு நூலகம்
LM386内部电路原理图如图所示。与通用型集成运放相类似,它是一个三级放大电路。
第一级为差分放大电路,T1和T3、T2和T4分别构成复合管,作为差分放大电路的放大管;T5和T6组成镜像电流源作为T1和T2的有源负载;T3和T4信号从管的基极输入,从T2管的集电极输出,为双端输入单端输 出差分电路。使用镜像电流源作为差分放大电路有源负载,可使单端输出电路的增益近似等于双端输出电容的增益。 第二级为共射放大电路,T7为放大管,恒流源作有源负载,以增大放大倍数。 第三级中的T8和T9管复合成PNP型管,与NPN型管T10构成准互补输出级。二极管D1和D2为输出级提供合适的偏置电压,可以消除交越失真。 引脚2为反相输入端,引脚3为同相输入端。电路由单电源供电,故为OTL电路。输出端(引脚5)应外接输出电容后再接负载。 电阻R7从输出端连接到T2的发射极,形成反馈通路,并与R5和R6构成反馈网络,从而引入了深度电压串联负反馈,使整个电路具有稳定的电压增益。
6、减少输出耦合电容。此电容的作用有二:隔直+耦合。隔断直流电压,直流电压过大有可能会损坏喇叭线圈;耦合音频的交流信号。它与扬声器负载构成了一阶高通滤波器。减小该电容值,可使噪声能量冲击的幅度变小、宽度变窄;太低还会使截止频率(fc=1/(2π*RL*Cout))提高。分别测试,发现10uF/4.7uF最为合适,这是我的经验值。
储存温度-65℃至+150℃
操作温度0℃至+70℃
结温+150℃
焊接信息
焊接(10秒)260℃
小外形封装(SOIC和MSOP)
气相(60秒)215℃
红外(15秒)220℃

LM386应用电路图

LM386应用电路图

LM386低电压音频功率放大器的原理与典型应用电路图LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

特性(Features):* 静态功耗低,约为4mA,可用于电池供电。

* 工作电压范围宽,4-12V or 5-18V。

* 外围元件少。

* 电压增益可调,20-200。

* 低失真度。

典型应用电路图LM386应用电路图之增益=20LM386应用电路图之增益=200LM386应用电路图之增益=50LM386应用电路图之低频提升放大器查LM386的datasheet,电源电压4-12V或5-18V(LM386N-4);静态消耗电流为4mA;电压增益为20-200dB;在1、8脚开路时,带宽为300KHz;输入阻抗为50K;音频功率0.5W。

尽管LM386的应用非常简单,但稍不注意,特别是器件上电、断电瞬间,甚至工作稳定后,一些操作(如插拔音频插头、旋音量调节钮)都会带来的瞬态冲击,在输出喇叭上会产生非常讨厌的噪声。

1、通过接在1脚、8脚间的电容(1脚接电容+极)来改变增益,断开时增益为20dB。

因此用不到大的增益,电容就不要接了,不光省了成本,还会带来好处--噪音减少,何乐而不为?2、PCB设计时,所有外围元件尽可能靠近LM386;地线尽可能粗一些;输入音频信号通路尽可能平行走线,输出亦如此。

这是死理,不用多说了吧。

3、选好调节音量的电位器。

质量太差的不要,否则受害的是耳朵;阻值不要太大,10K最合适,太大也会影响音质,转那么多圈圈,不烦那!4、尽可能采用双音频输入/输出。

智能产品LM386音频放大电路的设计与制作

智能产品LM386音频放大电路的设计与制作

LM386音频放大电路的设计与制作1、概述1.1、音频功率放大器产品功能音频功率放大器是通过功率放大器(简称功放)给音频放大器的负载RL (扬声器)提供一定的输出功率。

当负载一定时,希望输出的功率尽可能大,输出信号的非线性失真尽可能地小,效率尽可能高。

1.2、性能指标1.2.1 、信噪比(S/N)又称为讯噪比,信号的有用成份与杂音的强弱对比,常常用分贝数表示。

设备的信噪比越高表明它产生的杂音越少。

1.2.2 、灵敏度对放大器来说,灵敏度一般指达到额定输出功率或电压时输入端所加信号的电压大小,因此也称为输入灵敏度;对音箱来说,灵敏度是指给音箱施加1W的输入功率, 在喇叭正前方 1 米远处能产生多少分贝的声压值。

1.2.3、阻尼系数负载阻抗与放大器输出阻抗之比。

使用负反的晶体管放大器输出阻抗极低,仅零点几欧姆甚至更小,所以阻尼系数可达数十到数百。

1.2.4、动态范围信号最强的部分与最微弱部分之间的电平差.对器材来说,动态范围表示这件器材对强弱信号的兼顾处理能力。

1.2.5 、响应频率响应:简称频响,衡量一件器材对高、中、低各频段信号均匀再现的能力。

对器材频响的要求有两方面,一是范围尽量宽,即能够重播的频率下限尽量低,上限尽量高;二是频率范围内各点的响应尽量平坦,避免出现过大的波动。

1.2.6 、屏蔽在电子装置或导线的外面覆盖易于传导电磁波的材料,以防止外来电磁杂波对有用信号产生干扰的技术。

1.3、生产成本电路简单,成本不咼。

1.4、应用领域甲类功放失真最小,效率最低,发热最大。

功率不易做的很大。

乙类功放正负半周分别放大(推挽),引入多种失真,但效率高。

甲乙类功放小信号时工作于甲类大信号时工作于乙类,兼顾失真和效率,是目前主流功放类型,合理设计电路精选元器件,可以做出很高的指标。

丁类功放就是近年来兴起的数字功放,有极高的效率,也有相当高的技术指标,广泛用于小型电子产品中,比如汽车音响中。

但丁类功放在音响发烧友中还没有得到普遍认可。

基于LM386的功放电路设计

基于LM386的功放电路设计

基于LM386的简单功放系统设计一、系统概述、设计思路功率放大器的作用是给音响放大器的负载(扬声器)提供一定的输出概率。

当负载一定时,希望输出的功率尽可能大,输出的信号的非线性失真尽可能小,效率尽可能高。

LM386是美国的国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20,但在1脚和8脚之间增加一只外接电阻或电容,便可将电压增益调为任意值,直至200。

输入端以地为参考,同时输出端被自动地偏置到电源电压的一半,工作电压范围宽,4~12V 或5~18V,在6V电源电压下,它的静态功耗仅为24mV,且外围元件少。

二、系统组成及工作原理(1)外形与引脚功能LM386是8引脚双排直插式塑料封装结构,其外形与引脚排列如图所示,2脚为反向输入端,3脚为同向输入端,5脚为输出端,6脚与4脚分别为电源和地端,1脚和8脚为电压增益设定端;使用时,引脚7和地之间接旁路电容,通常为10uf。

(2)其内部电路如下由图可知,该集成OTL型功放电路的常见类型,与通用型集成运放的特性相似,是一个三级放大电路:第一级为差分放大电路;第二级为共射放大电路;第三级为准互补输出级功放电路。

第一级为差分放大电路,T1和T3、T2和T4分别构成复合管,作为差分放大电路的放大管;T5和T6组成镜像电流源作为T1和T2的有源负载;T3和T4信号从管的基极输入,从T2管的集电极输出,为双端输入单端输出差分电路。

使用镜像电流源作为差分放大电路有源负载,可使单端输出电路的增益近似等于双端输出电容的增益。

第二级为共射放大电路,T7为放大管,恒流源作有源负载,以增大放大倍数。

第三级中的T8和T9管复合成PNP型管,与NPN型管T10构成准互补输出级。

二极管D1和D2为输出级提供合适的偏置电压,可以消除交越失真。

引脚2为反相输入端,引脚3为同相输入端。

电路由单电源供电,故为OTL电路。

输出端(引脚5)应外接输出电容后再接负载。

LM386中文资料

LM386中文资料

LM386中文资料目录1.LM386描述制造商:美国国家半导体公司种类:音频功率放大器LM386是一种音频集成功放,具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器,广泛应用于录音机和收音机之中。

LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

2.特性静态功耗低,约为4mA,可用于电池供电。

工作电压范围宽,4-12V or 5-18V。

外围元件少。

电压增益可调,20-200。

低失真度。

LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

LM386典型应用电路3.详细介绍3.1 LM386内部电路LM386内部电路原理图如图所示。

与通用型集成运放相类似,它是一个三级放大电路。

第一级为差分放大电路,T1和T3、T2和T4分别构成复合管,作为差分放大电路的放大管;T5和T6组成镜像电流源作为T1和T2的有源负载;T3和T4信号从管的基极输入,从T2管的集电极输出,为双端输入单端输出差分电路。

使用镜像电流源作为差分放大电路有源负载,可使单端输出电路的增益近似等于双端输出电容的增益。

第二级为共射放大电路,T7为放大管,恒流源作有源负载,以增大放大倍数。

最全LM386中文资料

最全LM386中文资料

LM386 中文资料 PDF简介:LM386 中文资料 PDF 是专为低损耗电源所设计的功率放大器集成电路。

它的内建增益为20,透过pin 1 和pin8 位间电容的搭配,增益最高可达200。

LM386可使用电 ...是专为低损耗电源所设计的功率放大器集成电路。

它的内建增益为20,透过pin 1 和pin8脚位间电容的搭配,增益最高可达200。

LM386可使用电池为供应电源,输入电压范围可由4V ~12V,无作动时仅消耗4mA电流,且失真低。

LM386的内部电路图及引脚排列图如图1、图2所示,表1为其电气特性。

图1. 内部电路图图2 引脚功能图极限参数:电源电压(LM386N-1,-3,LM386M-1)15V 电源电压(LM386N-4)22V封装耗散(LM386N)1.25W(LM386M)0.73W(LM386MM-1)0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接(10秒)260℃小外形封装(SOIC 和MSOP ) 气相(60秒)215℃ 红外(15秒)220℃ 热电阻qJC (DIP )37℃/W qJA (DIP )107℃/W qJC (SO 封装)35℃/W qJA (SO 封装)172℃/W qJA (MSOP 封装)210℃/W qJC (MSOP 封装)56℃/W表1. LM386电气特性Parameter 参数测试条件 最小 典型 最大 单位Operating Supply Voltage (VS) 操作电源电压-LM386N-1,-3,LM386M-1,LM386MM-1 4-12VLM386N-4-5- 18 V Quiescent Current (IQ) 静态电流 VS = 6V, VIN =048mAOutput Power (POUT) 输出功率 --LM386N-1,LM386M-1,LM386MM-1VS = 6V, RL =8W, THD = 10% 250 325 - mWLM386N-3VS = 9V, RL =8W, THD = 10%500700-mW LM386N-4VS=16V, RL =32W, THD = 10%7001000-mWVS = 6V, f = 1 kHz26-dB Voltage Gain (AV) 电压增益10 μF from Pin 1 to 846-dB Bandwidth (BW) 宽带VS = 6V, Pins 1 and 8 Open300-kHzTotal Harmonic Distortion (TH D)总谐波失真VS = 6V, RL =8W,POUT = 125mW f = 1 kHz, Pins 1 and 8 Open-0.2-%Power Supply Rejection Ratio (PSRR) 电源抑制比VS=6V, f=1kHz, CBYPASS =10 μF Pins 1 and 8 Open,Referred toOutput-50-dBInput Resistance (RIN) 输入电阻--50-kΩInput Bias Current (IBIAS) 输入偏置电流VS = 6V, Pins 2 and 3 Open-250-nA LM386低电压音频功率放大器的工作原理与典型应用电路图概述(Description):LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

LM386

LM386

lm386简介:LM386是专为低损耗电源所设计的功率放大器集成电路。

它的内建增益为20,透过pin 1 和pin8脚位间电容的搭配,增益最高可达200。

LM386可使用电池为供应电源,输入电压范围可由4V~12V,无作动时仅消耗4mA电流,且失真低。

LM386的内部电路图及引脚排列图如图1、图2所示,表1为其电气特性。

图1. 内部电路图图2 引脚功能图极限参数:电源电压(LM386N-1,-3,LM386M-1)15V 电源电压(LM386N-4)22V封装耗散(LM386N)1.25W(LM386M)0.73W(LM386MM-1)0.595W输入电压±0.4V储存温度-65℃至+150℃操作温度0℃至+70℃结温+150℃焊接信息焊接(10秒)260℃小外形封装(SOIC和MSOP)气相(60秒)215℃红外(15秒)220℃热电阻qJC (DIP)37℃/WqJA (DIP)107℃/WqJC (SO封装)35℃/W qJA (SO封装)172℃/W qJA (MSOP封装)210℃/W qJC (MSOP封装)56℃/W表1. LM386电气特性图3的应用电路为增益20的情形,于pin 1及pin 8间加一个10μF的电容即可使增益变成200,如图4所示。

图中10kΩ的可变电阻是用来调整扬声器音量大小,若直接将Vin输入即为最音量最大的状态。

图3 功放电路工作原理图4图5 调幅收音机功率放大器图6 LM386N-1 LM386N-3 LM386N-4 封装图片图7 LM386MM-1 封装图片。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

LM386说明:
一、概述(Des cription):
LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至200。

输入端以地位参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

LM386的封装形式有塑封8引线双列直插式和贴片式。

二、特性(Features):
静态功耗低,约为4mA,可用于电池供电。

工作电压范围宽,4-12V or 5-18V。

外围元件少。

电压增益可调,20-200。

低失真度。

典型应用电路
\
LM386是一种音频集成功放,具有自身功耗低、更新内链增益可调整、电源电压范围大、外接元件少和总谐波失真小等优点的功率放大器,广泛应用于录音机和收音机之中。

封装形式
LM386的封装形式有塑封8引线双列直插式和贴片式。

特性
静态功耗低,约为4mA,可用于电池供电;
工作电压范围宽,4-12V or 5-18V;
外围元件少;
电压增益可调,20-200;
低失真度;
应用特点
LM386是美国国家半导体公司生产的音频功率放大器,主要应用于低电压消费类产品。

为使外围元件最少,电压增益内置为20。

但在1脚和8脚之间增加一只外接电阻和电容,便可将电压增益调为任意值,直至 200。

输入端以地为参考,同时输出端被自动偏置到电源电压的一半,在6V电源电压下,它的静态功耗仅为24mW,使得LM386特别适用于电池供电的场合。

编辑本段LM386电气参数
极限参数
电源电压
(LM386N-1,-3,LM386M-1)15V
电源电压(LM386N-4)22V
封装耗散
(LM386N)1.25W
(LM386M)0.73W
(LM386MM-1)0.595W
输入电压±0.4V
储存温度-65℃至+150℃
操作温度0℃至+70℃
结温+150℃
焊接信息
焊接(10秒)260℃
小外形封装(SOIC和MSOP)
气相(60秒)215℃
红外(15秒)220℃
热电阻
qJC (DIP)37℃/W
qJA (DIP)107℃/W
qJC (SO封装)35℃/W qJA (SO封装)172℃/W qJA (MSOP封装)210℃/W qJC (MSOP封装)56℃/W
电气特性
Parameter 参数测试条件最

典型




Operating Supply Voltage (VS) 操
作电源电压
- -
LM386N-1,-3,LM386M-1,LM386MM-1 - 4 - 12 V LM386N-4 - 5 - 18 V Quiescent Current (IQ) 静态电流VS = 6V, VIN =0 4 8 mA Output Power (POUT) 输出功率- -
LM386N-1,LM386M-1,LM386MM-1 VS = 6V, RL =8W, THD =
10%
250 325 - mW
LM386N-3 VS = 9V, RL =8W, THD =
10%
500 700 - mW
LM386N-4 VS=16V, RL =32W, THD =
10%
700 1000 - mW
Voltage Gain (AV) 电压增益VS = 6V, f = 1 kHz 26 - dB 10 μF from Pin 1 to 846 - dB
Bandwidth (BW) 宽带VS = 6V, Pins 1 and 8
Open
300 - kHz
Total Harmonic Distortion (THD)总谐波失真VS = 6V, RL =8W,POUT =
125 mW f = 1 kHz, Pins
1 and 8 Open
- 0.2 - %
Power Supply Rejection Ratio (PSRR) 电源抑制比VS=6V, f=1kHz, CBYPASS
=10 μF Pins 1 and 8
Open,Referred to
Output
- 50 - dB
Input Resistance (RIN) 输入电阻- 50 - kΩ
Input Bias Current (IBIAS) 输入偏置电流VS = 6V, Pins 2 and 3
Open
- 250 - nA
编辑本段详细介绍

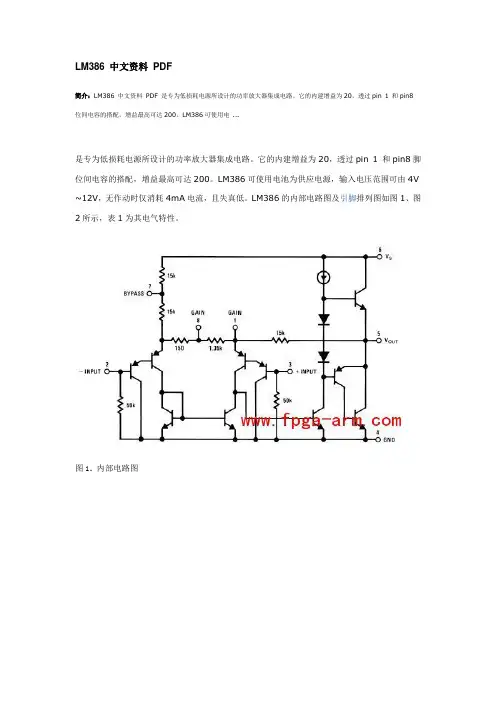

一、LM386内部电路
LM386内部电路原理图如图所示。

与通用型集成运放相类似,它是一个三级放大电路。

第一级为差分放大电路,T1和T3、T2和T4分别构成复合管,作为差分放大电路的放大管;T5和T6组成镜像电流源作为T1和T2的有源负载;T3和T4信号从管的基极输入,从T2管的集电极输出,为双端输入单端输
出差分电路。

使用镜像电流源作为差分放大电路有源负载,可使单端输出电路的增益近似等于双端输出电容的增益。

第二级为共射放大电路,T7为放大管,恒流源作有源负载,以增大放大倍数。

第三级中的T8和T9管复合成PNP型管,与NPN型管T10构成准互补输出级。

二极管D1和D2为输出级提供合适的偏置电压,可以消除交越失真。

引脚2为反相输入端,引脚3为同相输入端。

电路由单电源供电,故为OTL电路。

输出端(引脚5)应外接输出电容后再接负载。

电阻R7从输出端连接到T2的发射极,形成反馈通路,并与R5和R6构成反馈网络,从而引入了深度电压串联负反馈,使整个电路具有稳定的电压增益。

二、LM386的引脚图
引脚图
LM386的外形和引脚的排列如右图所示。

引脚2为反相输入端,3为同相输入端;引脚5为输出端;引脚6和4分别为电源和地;引脚1和8为电压增益设定端;使用时在引脚7和地之间接旁路电容,通常取10μF。

查LM386的datasheet,电源电压4-12V或5-18V(LM386N-4);静态消耗电流为4mA;电压增益为20-200;在1、8脚开路时,带宽为300KHz;输入阻抗为50K;音频功率0.5W。

三、封装资料图
封装图片资料(2张)
1.LM386N-1、LM386N-3、LM386N-4 封装资料
2.LM386MM-1 封装资料
四、LM386应用电路
图1的应用电路为增益20的情形,于pin 1及pin 8间加一个10μF的电容即可使增益变成200,
如图2所示。


LM386典型应用电路(2张)
中10千欧的可变电阻是用来调整扬声器音量大小,若直接将Vin输入即为音量最大的状态。

五、应用注意事项
尽管LM386的应用非常简单,但稍不注意,特别是器件上电、断电瞬间,甚至工作稳定后,一些操作(如插拔音频插头、旋音量调节钮)都会带来的瞬态冲击,在输出喇叭上会产生非常讨厌的噪声。

1、通过接在1脚、8脚间的电容(1脚接电容+极)来改变增益,断开时增益为20。

因此用不到大的增益,电容就不要接了,不光省了成本,还会带来好处--噪音减少,何乐而不为?
2、PCB设计时,所有外围元件尽可能靠近LM386;地线尽可能粗一些;输入音频信号通路尽可能平行走线,输出亦如此。

这是死理,不用多说了吧。

3、选好调节音量的电位器。

质量太差的不要,否则受害的是耳朵;阻值不要太大,10K最合适,太大也会影响音质,转那么多圈圈,不烦那!
4、尽可能采用双音频输入/输出。

好处是:“+”、“-”输出端可以很好地抵消共模信号,故能有效抑制共模噪声。

5、第7脚(BYPASS)的旁路电容不可少!实际应用时,BYPASS端必须外接一个电解电容到地,起滤除噪声的作用。

工作稳定后,该管脚电压值约等于电源电压的一半。

增大这个电容的容值,减缓直流基准电压的上升、下降速度,有效抑制噪声。

在器件上电、掉电时的噪声就是由该偏置电压的瞬间跳变所致,这个电容可千万别省啊!
6、减少输出耦合电容。

此电容的作用有二:隔直+耦合。

隔断直流电压,直流电压过大有可能会损坏喇叭线圈;耦合音频的交流信号。

它与扬声器负载构成了一阶高通滤波器。

减小该电容值,可使噪声能量冲击的幅度变小、宽度变窄;太低还会使截止频率(fc=1/(2π*RL*Cout))提高。

分别测试,发现10uF/4.7uF最为合适,这是我的经验值。
