桥梁工程名词解释简答
桥梁工程知识点教学内容
桥梁工程知识点桥梁工程总结1、名词解释：第一章(1)桥梁上部结构:在线路中断时跨越障碍的主要承重结构，是桥梁支座以上（无铰拱起拱线或刚架主梁底线以上）跨越桥孔的总称，当跨越幅度越大时，上部结构的构造也就越复杂，施工难度也相应增加。
P1(2)桥梁净跨径:对于设支座的桥梁相邻两墩、台身顶内缘之间的水平净距，对于不设支座的桥梁为上、下部结构相交处内缘间的水平净距，用l0表示。
P2(3)总跨径：是多空梁中各孔净跨径的综合（），它反映了桥下宣泄洪水的能力。
P2(4)(4)计算跨径:对于有支座的桥梁，为相邻两个支座中心的距离，对于不设支座的桥梁（如拱桥，刚构桥等），为上、下部结构的相交面之中心间的水平距离，用L表示，桥梁结构的力学计算是以L为准的。
P2(5)标准跨径:对于梁式桥、板式桥，以两桥墩中线之间桥中心线长度或桥墩中线与桥台台背前缘线之间桥中心线长度为准，对于拱式桥和涵洞，以净跨径为准。
P2(6)桥下净空:指设计洪水位或通航水位至桥跨结构最下缘之间的距离。
P2(7)桥梁建筑高度:指桥面与低水位之间的高差或为桥面与桥下线路路面之间的高差。
P2(8)桥面净空：是为满足通航（或行车、行人）的需要和保证桥梁安全而对上部结构底缘以下规定的空间界限。
P2(9)(9)永久作用:是指在结构使用期间，其量值不随时间而变化或其变化值与平均值比较可忽略不计的作用。
P21(10)可变作用:指在结构使用期间，其量值随时间变化，且其变化值与平均值比较不可忽略的作用。
P22(11)地震作用:指地震时强烈的地面运动所引起的结构惯性力，它是随着变化的动力何在，其值的大小决定于地震强烈程度和结构的动力特征（频率与阻尼等）以及结构或杆件的质量。
P27第三章荷载横向影响线：荷载在梁的横向上移动作用，对某定点的作用（剪力，弯矩）的竖标值的大小，所形成的点的连线。
第七章(12)拱桥的净跨径:每孔拱跨两个拱脚街面最低点之间的水平距离。
P137(13)计算跨径:对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离，用l表示;对于拱桥,是指相邻两拱脚截面形心点之间的水平距离 P137(14)净矢高:指从拱顶截面下缘至相邻两拱脚截面下缘最低点连线的垂直距离，以 f表示。
桥梁工程 名词解释
低水位：枯水季节的最低水位. 高水位：洪峰季节的最高水位设计洪水位：桥梁设计中按规定的设计洪水频率计算所得的高水位最高通航水位：是在各级航道中，能保持船舶(队)正常航行时的最高水位. 最低通航水位：是在各级航道中，能保持船舶(队)正常航行时的最低水位。
计算跨径：对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离，对于不设支座的桥梁（如拱桥、刚构桥等）为上、下部结构相交面之中心间的水平距离。
净跨径：对于有支座的桥梁为相邻两墩、台身顶内缘之间的水平距离，不设支座的桥梁为桥梁上、下部结构相交处内缘间的水平距离。
标准跨径：对于梁式桥、板式桥，是指两相邻桥墩中心线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥和涵洞，则是指净跨径。
桥梁全长：桥梁两端两个桥台的侧墙或八字墙后端点之间的距离，对于无桥台的桥梁为桥面系行车道的全长桥梁孔径：指各孔净跨径的综合多孔桥梁总长：通常把两桥台台背前缘间距离桥梁高度：指桥面与低水位之间的高差或为桥面与桥下线路路面之间的高差。
建筑高度:指桥上行车路面（或轨顶）标高至桥跨结构最下缘之间的距离。
桥下净空:指设计洪水位或通航水位至桥跨结构最下缘之间的距离。
净矢高:指从拱顶截面下缘至相邻两拱脚截面下缘最低点连线的垂直距离，以f0表示。
计算矢高:指从拱顶截面形心至相邻两拱脚截面形心连线的垂直距离。
矢跨比:指拱桥中拱圈（或拱肋）的计算矢高与计算跨径之比，亦称拱矢度，它是反映拱桥受力特性的一个重要指标桥梁的基本组成：上部结构、下部结构（桥墩、桥台和基础）、支座、附属设施（桥面系、伸缩缝、桥梁与路堤衔接处的桥头搭板、锥形护坡等）。
按桥梁受力情况划分：梁式桥：以受弯、剪为主；拱桥：以受压为主；刚架桥：以受弯、压为主；悬索桥：受拉索与连续梁结合，拉弯结合；组合桥：以受弯、压为主按行车道位置划分：上承式、中承式、下承式按长度划分：特大桥、大桥、中桥、小桥、涵洞。
按截面型式划分：板桥、梁桥、箱形梁桥桥梁总体规化和设计中的原则：技术先进、安全可靠、适用耐久、经济、美观、环境保护和可持续发展。
桥梁工程的名词解释
桥梁工程的名词解释桥梁工程是一门涉及设计、建造和维护桥梁的学科。
桥梁是通过在水面、峡谷或道路上跨越两个不同地点的结构物。
它们在现代城市和交通系统中起着至关重要的作用，被广泛应用于道路、铁路、水路和航空等领域。
以下将对与桥梁工程相关的一些主要名词进行解释。
1. 桥梁类型和结构在桥梁工程中，有多种类型和结构的桥梁。
其中包括悬索桥、拱桥、梁桥、斜拉桥、索拉桥等。
这些桥梁的设计和结构取决于跨越的地形、桥梁长度、荷载和所需的通行能力。
悬索桥是一种由主悬索和悬臂梁构成的结构。
主悬索通过塔支撑，悬臂梁则悬挂在主悬索上。
这种桥梁通常用于跨越长距离的水域或山谷。
拱桥是一种采用拱形结构的桥梁，其主要承载力来自于拱的弧线。
拱桥常见的类型有石拱桥、钢拱桥和混凝土拱桥等。
拱桥的设计相对复杂，但在适当的条件下，可以提供大跨度的支持。
梁桥是由多个独立的梁组成的结构，用于跨越较短的距离。
这种桥梁通常由预制梁或浇筑在现场的梁构成。
梁桥具有相对简单的结构，易于建造和维护。
斜拉桥是一种通过拉索将桥梁结构悬挂在塔上的桥梁。
斜拉桥通常具有简洁而优雅的外观，适用于中距离和长距离跨越。
像悬索桥一样，斜拉桥也需要强大的塔结构来支撑桥梁。
然而，与悬索桥相比，斜拉桥的悬挂点更靠近主悬索，使得斜拉桥具有更大的通行能力和较小的荷载转移。
2. 桥梁荷载和荷载转移在桥梁工程中，荷载指的是施加在桥梁结构上的重力、车辆或行人的负荷。
了解荷载并合理设计桥梁结构以应对这些荷载是桥梁工程的核心任务之一。
桥梁荷载转移是指在桥梁结构中，荷载如何从上部结构传递到下部支座和地基中。
这涉及到梁、板和柱等结构构件的力学特性和荷载分布情况。
在设计桥梁时，工程师需要考虑各种荷载条件，如静态荷载、动态荷载、风荷载和地震荷载等。
每种荷载类型都有特定的计算方法和规范要求，用于确保桥梁结构的安全性和稳定性。
3. 桥梁基础和地基桥梁基础是指支撑桥梁上部结构的底部部分，包括桩、墩台和基座等。

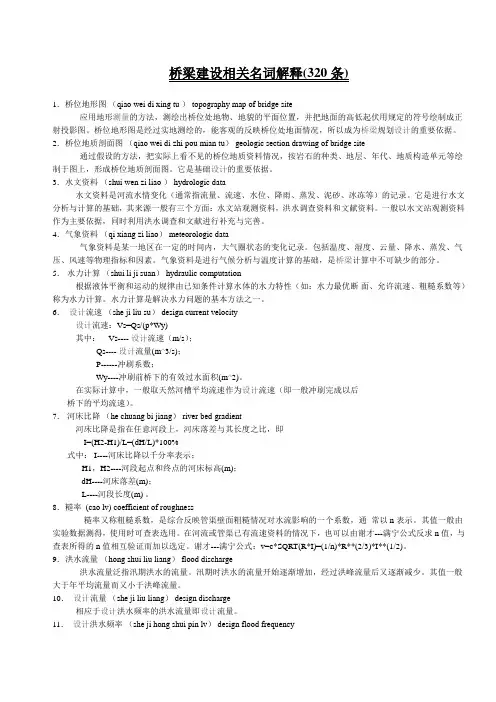

桥梁建设相关名词解释(320条)
桥梁建设相关名词解释(320条)1．桥位地形图（qiao wei di xing tu ） topography map of bridge site应用地形测量的方法，测绘出桥位处地物、地貌的平面位置，并把地面的高低起伏用规定的符号绘制成正射投影图。
桥位地形图是经过实地测绘的，能客观的反映桥位处地面情况，所以成为桥梁规划设计的重要依据。
2．桥位地质剖面图（qiao wei di zhi pou mian tu） geologic section drawing of bridge site通过假设的方法，把实际上看不见的桥位地质资料情况，按岩石的种类、地层、年代、地质构造单元等绘制于图上，形成桥位地质剖面图。
它是基础设计的重要依据。
3．水文资料（shui wen zi liao ） hydrologic data水文资料是河流水情变化（通常指流量、流速、水位、降雨、蒸发、泥砂、冰冻等）的记录。
它是进行水文分析与计算的基础，其来源一般有三个方面：水文站观测资料，洪水调查资料和文献资料。
一般以水文站观测资料作为主要依据，同时利用洪水调查和文献进行补充与完善。
4．气象资料（qi xiang zi liao） meteorologic data气象资料是某一地区在一定的时间内，大气圈状态的变化记录。
包括温度、湿度、云量、降水、蒸发、气压、风速等物理指标和因素。
气象资料是进行气候分析与温度计算的基础，是桥梁计算中不可缺少的部分。
5．水力计算（shui li ji suan） hydraulic computation根据液体平衡和运动的规律由已知条件计算水体的水力特性（如：水力最优断面、允许流速、粗糙系数等）称为水力计算。
水力计算是解决水力问题的基本方法之一。
6．设计流速（she ji liu su） design current velocity设计流速：Vs=Qs/(p*Wy)其中： Vs---- 设计流速（m/s）；Qs---- 设计流量(m^3/s)；P------冲刷系数；Wy----冲刷前桥下的有效过水面积(m^2)。
桥梁工程名词解释
桥梁工程名词解释1. 桥梁工程：指设计、建造以及维护各种类型的桥梁的工程项目。
桥梁工程涉及土木工程、结构工程、地质工程、交通工程等多个学科。
2. 桥梁：指跨越河流、道路、山谷等地物的固定结构，用于方便人们和车辆的通行和交通运输。
桥梁的形式和结构多种多样，包括悬索桥、斜拉桥、梁桥、拱桥等。
3. 结构：指桥梁的构造和组成方式。
常见的桥梁结构包括悬索结构、梁桥结构、拱桥结构、斜拉桥结构等。
4. 荷载：指作用在桥梁结构上的外部力量，包括自重、交通荷载、风荷载、温度荷载等。
荷载是桥梁工程设计的重要考虑因素，需要按照相关规范来确定。
5. 桥面系：指桥面及上面行车道、人行道等组成的结构系统。
桥面系需要承受交通荷载和各种环境荷载，在桥梁工程设计和施工中需要考虑桥面系的材料选择、铺装方式等。
6. 支座：指桥梁与地基之间的连接部分，用于支撑和传递荷载。
支座可以分为固定支座、活动支座、伸缩支座等多种形式，以适应桥梁在使用过程中的变形和位移。
7. 桥墩：指桥梁的支撑结构，一般由混凝土或钢筋混凝土构成。
桥墩的设计和施工需要考虑荷载传递、地基承载能力、水流等因素。
8. 环境保护：指桥梁工程在设计和施工过程中，要对周围的环境进行保护和优化。
包括减少土地利用、保护水域生态系统、减少噪音和空气污染等措施。
9. 桥梁检测：指对已建成的桥梁进行定期检查和评估，以确保其安全性和可靠性。
桥梁检测包括桥梁结构、支座、桥面系、荷载等方面的检测。
10. 桥梁维修：指对已建成的桥梁进行维护和修复的工作。
桥梁维修包括桥梁表面破损的修复、支座更换、钢结构防锈等工作。
11. 桥梁抗震：指桥梁在地震作用下的抗震性能。
桥梁抗震设计需要考虑地震荷载、结构抗震性能和安全性能等方面。
12. 路基：指桥梁上方支撑的路面结构。
路基需要承受来自桥梁结构的荷载，并提供平整的行车道或人行道。
13. 超高桥：指桥梁的塔高度超过一定限度的桥梁。
超高桥要考虑风荷载、结构稳定性和施工技术等问题。
土木工程桥梁工程-名词解释-简答-期末复习总结
一、名词解释1.低水位：枯水季节河流中的最低水位。
2.设计洪水位：桥梁设计中按“规定的设计洪水频率”计算所得的高水位。
3.标准跨径：（1）梁式：两桥墩中心线之间的距离，或桥墩中心线至桥台背前缘之间的距离；（2）拱式：每孔拱跨两个拱脚截面最低点之间的水平距离。
4.计算跨径（1）对于有支座的桥梁：桥跨结构相邻及两个支座中心之间的距离；（2）对于拱式桥：两个相邻拱脚界面形心点之间的水平距离。
5.桥梁高度：桥面与低水位之间的高差或桥面与桥下线路之间的距离。
6.建筑高度：桥上行车路面高程至桥跨结构最下缘之间的距离。
7.净矢高：从拱顶截面下缘至相邻梁拱脚截面下缘最低点之间连线的垂直距离。
8.矢跨比：拱桥中拱圈（或拱肋）的计算矢高f与计算跨径L之比。
9.桥梁全长：桥梁两端两个桥台的侧墙或八字墙后端点间距离。
10.永久作用：在设计使用期内，其作用位置和大小、方向不随时间变化、或其变化与平均值相比可忽略不计的作用。
（可变作用包括汽车荷载、人群荷载、支座摩阻力、风荷载和流水压力；永久作用包括结构重力、预应力、土侧压力、砼收缩及徐变影响力、基础变位影响力和水的浮力。
）11.斜交角：斜交板桥的桥轴线与支承线的垂线呈某一交角。
12.单向板：变长比或长宽比≥2的板。
周边支承板看作单由短跨承受荷载。
13.荷载横向分布系数：表示某根主梁所承担的最大荷载是各个轴重的倍数。
14.预拱度：为抵消梁、拱、桁架等结构在荷载作用下产生的挠度，而在施工或制造时所预留的与位移方向相反的校正量。
15.合理拱轴线：指拱桥上拱圈截面只受轴向压力而无弯矩作用的拱轴线。
16.拱轴系数：拱脚截面的荷载集度与拱顶截面的荷载集度之比。
17.悬链线方程：上承实腹式拱是用恒载压力线作为拱轴线的拱，而这恒载压力线的方程就是悬链线方程。
18.五点重合法：在拱跨上有五个点（拱顶、两个L/4点和两拱脚）的拱轴线与相应三铰拱的恒载压力线重合。
19.假载法：通过改变拱轴系数来改变拱轴线，使拱轴线于压力线偏离所产生的效应有利于拱顶或拱脚截面的受力。
桥梁工程名词解释
1 桥梁：交通工程中跨越障碍具有承载能力的人工结构物。
2净跨径：对于设支座的桥梁为相邻两墩，台身顶内缘之间的水平净距，不设支座的桥梁为上，下部结构相交处内缘之间的水平净距，用l0表示。
3总跨距：多孔梁桥中各孔净跨径的综合El表示。
4计算跨径：对于设支座的桥梁，为相邻支座中心的水平距离，对于不设支座的桥梁，为上，下部结构的相交面之中心间的水平距离，用l表示。
5标准跨径：对于梁式.板式桥，是指两相邻墩中心线之间的距离或桥墩中线至桥台台背前缘间距离；拱式桥和涵洞指净跨径。
6桥梁全长：桥梁两端两个桥台的侧墙或八字墙后端点之间的距离。
7桥梁高度：桥面与低水位间的高差，或为桥面与桥下线路路面之间的距离。
8桥下净空：为满足同行或行车行人的需要和保证桥梁安全而对上不结构底缘一下规定的空间界限。
9.桥梁建筑高度：上部结构底缘至桥面的垂直距离。
10容许建筑高度：公路定线中所确定的桥面高程，对通航净空顶部高程之差。
11净失高：对于拱式桥，净矢高是指从拱顶截面下缘至相邻两拱截面下缘最低点之连线的垂直距离.12计算失高：从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
13矢跨比：拱桥中拱圈的计算失高与计算跨径之比。
14主桥：在规模较大的桥梁中跨越主要障碍物的桥跨；引桥：连接主桥与路堤的桥跨部分。
15梁式桥：是一种在竖向荷载作用下无水平反力的结构。
16结构稳定性：使桥梁结构在各种外力作用下，具有能保持原来形状和位置的能力。
17横断面设计：是决定桥面的宽度和桥跨结构横截面的布置。
18通航净空：是在桥孔中垂直与流水方向所规定的空间界限。
19永久作用：结构适用期间，其量值不随时间变化或其变化值与平均值相比可以忽略不计的作用，包括结构重力，预加应力，土的重力，土侧压力，混凝土收缩及徐变作用，水的浮力和基础变化作用。
20可变作用：结构使用期间，其量值随时间变化，且其变化值与平均值相比不可忽略的作用。
包括汽车荷载，汽车荷载的冲击力，离心力，制动力及其一起的土侧压力，人群荷载风荷载，流水压力，冰压力，温度作用和支座摩阻力。
桥梁工程名词解释大全
桥梁工程名词解释（四）2010-09-26 11:24241：G——M法：（G—Mfa）Guyon-Massonet method对于由主梁，连续的桥面板和多横隔梁组成的梁桥，当其宽度与其跨度比之值较大时，将其比拟简化成一块矩形的平板，作为弹性薄板按古代弹性理论进行分析，这就是―G——M‖法。
又称―比拟正交异性板法‖。
242：翘曲：（qiaoqu）warp由薄板构件组成的结构，如果设计不当，则可能在结构作为一整体失去稳定之前板件先发生的局部失稳现象。
243：颤振：（chanzhen）flutter桥面在风力作用下，引起包括横向位移和扭转的振动。
它是弯曲振动与扭转振动的复合形式，即所谓的弯曲扭转颤振，也是竖向运动与扭转的气动耦合。
一般在弯曲扭转颤振的情况下，振动频率为结构物的固有弯曲振动频率与固有扭转频率之间的数值。
244：弛振：（chizhen）galloping在平均风的作用下，振动的桥梁从流动的风中吸收能量而产生的一种自激振动。
具有自激和发散的性质。
这种振动有造成桥梁的空气动力失稳而风毁的危险。
245：抖振：（douzhen）buffeting又称击振。
在脉动风作用下的强迫振动。
由于脉动风的随机性质，由阵风带的脉动风谱引起的随机振动的响应。
它不象颤振和弛振那样具有自激和发散的性质，而是一种限辐振动。
仅由于风速低，频度大，易使杆件的接头或支座等构造细节发生局部疲劳。
过大的抖振还会影响行车的安全。
246：连拱作用：（liangongzuoyong）continuous arch method多孔拱桥在荷载作用下，桥墩和拱跨结构都会产生弹性变形，各拱结点会产生相与的水平位移和转角，这种将各拱跨结构与桥墩一起共同作用称为连拱作用。
247：桥梁CAD：（qiao liang CAD）computerAidedDesignforbridge计算机辅助设计在桥梁结构分析及设计中的应用。
将系统功能齐全，用户界面友好，操作使用方便的系统软件与桥梁结构的具体情况（如连续梁的悬臂施工、顶推施工、先简支后连续等）相结合，选择相应的分析方法和适宜的加载方法，来解决桥梁结构分析的问题；在桥梁设计中，通过绘图软件实现快速设计。
桥梁工程的概念
桥梁工程的概念桥梁工程是指利用各种材料和结构形式，搭建起连接两个地点的通道。
它在人类交通和经济发展过程中起到了至关重要的作用。
桥梁工程既是土木工程的一个重要分支，也是交通工程的核心部分。
桥梁工程可以追溯到至少5000多年前的古代文明时期。
最早的桥梁是由木材或石块堆砌而成，随着科技和工程学的进步，我们现在可以使用钢铁、混凝土、预应力混凝土和钢缆等更先进的材料和技术来建造更耐久、安全和精确的桥梁。
桥梁工程的设计和建造需要考虑多种因素，包括地质特征、水文条件、交通量、风速、桥梁目的、负载要求以及成本效益等。
在设计过程中，工程师要根据这些因素选择合适的桥梁类型，包括梁桥、拱桥、悬索桥、斜拉桥等。
不同类型的桥梁有不同的适用场景和建设难度。
桥梁工程的建设过程通常包括以下几个阶段：前期调研、方案设计、施工准备、主要施工阶段和完工验收。
前期调研是为了确定桥梁所需的基本参数和条件，了解当地地形地貌、气候条件和水系状况等。
方案设计是在前期调研的基础上，根据实际需求和相关标准，制定桥梁的结构形式、承载能力、施工工序和材料选择等。
施工准备是指在开始主要施工前做好相关的准备工作，包括选址规划、工程调度、施工队伍组建、施工设备和临时工程搭建等。
主要施工阶段是指进行具体建造和安装桥梁的过程，包括桥墩、桥梁面板的搭建、预应力钢束的张拉、桥塔的建造等。
完工验收是指在桥梁建设结束后，进行一系列的检测和测试，以确保桥梁的安全性和稳定性。
桥梁工程在现代社会具有重要的意义。
它不仅连接了人们居住、商业、工业等各个领域，方便了人们的出行和物资流通，也促进了地区之间的经济交流和发展。
同时，桥梁工程也成为城市建设的标志性建筑，给人们带来了美的享受和文化体验。
然而，桥梁工程也存在一些问题和挑战。
首先，桥梁工程往往需要耗费大量的资金和人力，特别是对于大型、复杂的桥梁项目。
其次，桥梁的维护和管理也需要专业的技术人员和设备支持，以保证安全和延长使用寿命。
桥梁工程名词解释
桥梁工程名词解释
桥梁工程指桥梁勘测、设计、施工、养护和检定等的工作过程，以及研究这一过程的科学和工程技术，它是土木工程的一个分支。
桥梁工程学的发展主要取决于交通运输对它的需要。
桥梁工程涉及许多专业名词，下面是一些常见的桥梁工程名词及其解释：
1.桥梁：用于横越河流、沟渠、道路等地理障碍物的结构，通常由桥墩、桥台、桥面、横梁等部分组成。
2.桥墩：桥梁支撑结构的垂直支柱，通常建在桥台上，支撑桥梁的横梁。
3.桥台：桥墩的基座，位于桥墩底部，用于承受桥墩传来的荷载。
4.桥面：桥梁上部的通行表面，通常由道路、人行道或铁路组成。
5.横梁：桥梁上连接桥墩的水平结构，起支撑和传递荷载的作用。
6.悬索桥：一种桥梁类型，通过一系列悬索将桥面悬挂在主塔上，典型的例子是金门大桥。
7.拱桥：一种桥梁类型，其主要特点是由拱形结构支撑桥面，例如古罗马时期的拱桥。
8.梁桥：一种桥梁类型，以横梁为主要承载结构，包括简支梁桥和连续梁桥等。
9.斜拉桥：一种桥梁类型，桥梁横跨支撑结构倾斜的缆绳，例如米尔敦凯恩斜拉桥。
桥梁工程名词解释考试通
1.重力式桥台；是就地建造的整体式重型结构，主要靠自重来平衡台后的土压力。
2.建筑高度；桥上行车路面（或轨底）至桥跨结构最下缘之间的距离。
3.净跨径；设计洪水位上相邻两个桥墩（桥台）之间的净距。
4.钢桁梁桥中的大节点：有斜杆交汇的节点称为大节点。
5.桥渡；桥梁、桥头引线和导流防护工程等建筑物的总称6.先张法；指先张法预应力混凝土梁中先张拉预应力钢筋后浇筑梁体混凝土的建造方法。
7.荷载横向分布影响线；指P=1在梁上作横向移动时，某主梁在同一纵向坐标上所分配到的不同荷载作用力。
8.支座：支座是桥跨结构的支承部分钢桁梁的主桁：主桁是桁梁桥的主要承重结构（2分），它将承受的荷载传递给支座（1分）。
主桁由上弦、下弦和腹杆组成（19.荷载横向分布：是指对于多主梁桥，作用在桥上的车辆荷载如何在各主梁间进行分配，或者说各主梁如何共同分担车辆活载。
10.冲击力：车辆活载以一定速度在桥上行使时，会使桥梁发生振动，产生竖向动力作用，这种动力作用会使桥梁的内力和变形较静活载作用时为大，其作用大小为冲击力。
11.结合梁桥：用剪力键或抗剪结合器或其他方法将混凝土桥面板与其下的钢板梁结合成整体的梁式结构。
12.净跨径：在设计洪水位上相邻两桥墩（台）之间的距离。
13.模板：是用于浇筑混凝土、形成结构形状和尺寸的临时性结构。
14.上水平纵向联结系：在两片主桁对应的弦杆之间，加设若干水平布置的撑杆，并与主桁弦杆共同组成一个水平桁架，以承受横向水平力，这个水平桁架就叫做水平纵向联结系，简称平纵联。
15.持久状态：指桥涵使用过程中长期承受结构自重、汽车荷载等作用的状态。
在该状态下要求对设想的结构所有功能进行设计。
16.净跨径梁式桥的净+径指设计洪水位上相邻两个桥墩（或桥台）之间的净距。
荷载横向分布系数：某根梁所承受的最大荷载是各个轴数的倍数。
铰接板（梁）法；对于预制板（梁），沿桥的纵向连接时，用现浇混凝土企口缝或仅在翼板间用焊接钢板或伸出交叉钢筋连接的无中间横隔梁的装配式桥，这类结构的受力状态实际接近于数根并列而相互间横向铰接的狭长板（梁），利用横向铰接板（梁）理论来计算荷载横向分布系数的方法称为铰接板（梁）法。
桥梁工程复习
桥梁工程复习一、名词解释1、桥跨结构：线路遇到障碍而中断时，跨越这类障碍的主要承载结构。
2、桥面板的有效工作宽度：桥面板在局部分布荷载作用下，不仅直接承压部分的板带参加工作，与其相邻的部分板带也会分担一部分荷载共同参与工作，即为有效工作宽度。
3、合理拱轴线：在某一荷载作用下使得拱的各个截面弯矩为零的拱轴线。
4、计算矢高：计算矢高即拱轴线上拱顶与拱脚（起拱线）间高差，用f表示。
是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离.5、标准跨径：相邻桥墩中线之间的距离（梁桥）。
6、拱轴系数：拱脚处恒载集度与拱顶处恒载集度的比值。
一般随跨径的增大而减小，随矢跨比的减小而减小。
7、刚性横梁法：把横隔梁视作刚度极大的梁，忽略主梁抗扭刚度的影响，也称偏心压力法。
当计及主梁抗扭刚度影响时，此法又称为修正刚性横梁法（修正偏心压力法）。
8、五点重合法：为使悬链线拱轴与其恒载压力线接近，一般采用“五点重合法”确定悬链线拱轴的m值，即要求拱轴线在全拱有五点（拱顶、两1/4点和两拱脚）与其三铰拱恒载压力线重合，换言之，使这五点恒载弯矩为0。
9、桥梁建筑高度：是桥上行车路面（或轨顶）高程至桥跨结构最下缘之间的距离。
10、计算跨径：桥跨结构相邻两个支座中心距离（梁桥）,两相邻拱脚截面形心点之间的水平距离（拱桥）。
11、桥梁高度：是指桥面与低水位之间的高差，或为桥面与跨越的线路路面之间的距离。
12、净跨径：设计洪水位上相邻两个桥墩（或桥台）之间的净距（梁桥），拱跨两个拱脚截面最低点之间的水平距离（拱桥）。
13、预拱度（指跨中的反向挠度）：为了消除恒载挠度而设置，其值取等于全部恒载和一半静活载所产生的竖向挠度值，在常遇荷载情况下桥梁基本上接近直线状态。
二、判断题1、（X ）桥梁的总跨径，是多孔桥梁中各孔计算跨径的总和，它反映了桥下泄洪的能力。
2、（X ）计算矢高是从拱顶截面下缘至相邻两拱脚截面下缘最低点之连线的垂直距离。
(净矢高)3、（Y ）计算矢高是从拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
桥梁工程名词解释
桥梁名词解释【桥梁的基本组成部分：1.上部结构：是线路中断时跨越障碍的主要承重结构，包括桥跨结构（梁）和桥面构造两大部分；2.下部结构：指支座以下的支撑结构，包括桥墩、桥台、基础，桥台与路堤相连接抵御路堤土压力，防治土塌落。
3.支座 4.附属设施【净跨径：设支座桥梁为相邻两墩、台身顶内缘之间水平净距。
对不设支座为上下部结构相交处内缘间的水平距离【总跨径多孔桥梁中各孔净跨径的总和反映宣泄洪水能力【计算跨径：对设支座，为相邻支座中心的水平距离，对不设的，为上下部结构相交面之中心间水平距离【标准跨径：对梁式桥、板石桥以两桥墩中线之间桥中心线长度，拱式桥和涵洞以净跨径为主【桥梁全长：桥长。
有桥台的桥梁为两岸桥台翼墙尾端间距离，无桥台为桥面系行车道长度【桥下净空：满足通航的需要和保证桥梁安全而对上部结构底缘以下规定的空间界限【桥梁建筑高度：上部结构底缘至桥面顶面的垂直距离。
不得大于容许建筑高度（线路定线确定桥面高程与通航净空界限顶部高程之差）【桥面净空：桥梁行车道、人行道上方应保持的空间界限【低水位：枯水季节最低水位【高水位：洪水季节河流中最高水位【设计水位：桥梁设计中按规定设计洪水频率计算所得的高水位【通航水位：各级航道中，能保持船舶正常航行水位【桥梁体系分类梁式桥—主梁受弯拱桥—主拱受压刚构桥—构件受弯压缆索承重—缆索受拉组合体系—几种受力的组合【桥梁的主要类型（基本构件受力）1.梁式桥：最古老、最普遍、最实用的结构体系。
主要受力特点：竖向荷载作用下无水平反力。
主要优点：施工方便，对地基承载力要求不高，技术成熟。
主要缺点：跨度小2.拱式桥力特点：竖向荷载作用下，桥墩台承受水平推力。
主要优点：水平推力可减小拱圈的弯矩作用，外型美观，跨越能力大主要缺点：对地基要求严格。
3.刚架桥：梁或板和立柱或竖墙整体结合在一起的刚架结构受力特点：竖向荷载作用下，梁部主要受弯，柱脚处有水平力，受力状态介于梁桥和拱桥之间。
桥梁工程名词解释
【拱桥的主要技术名称】净跨径(Lo)-每孔拱跨两个起拱线之间的水平距离。
计算跨径（L）-相邻两拱脚截面形心点之间的水平距离。
因为拱圈(或拱脚)各截面形心点的连线称为拱轴线，故也就是拱轴线两端点之间的水平距离。
净矢高（Fo）-拱顶截面下缘至起拱线连线的垂直距离。
计算矢高（F）-拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比（D或Do）-拱圈（或拱肋）的净矢高与净跨径之比，或计算矢高与计算跨径之比。
即Do=Fo/Lo或D=F/L。
一般将矢跨比大于或等于1/5的拱称为抖拱；矢跨比小于1/5的拱称为坦拱。
【拱桥的主要类型】按截面形式可分为：板拱桥、板肋拱桥、肋拱桥、双曲拱桥、箱型拱桥、钢管混凝土拱桥、劲性骨架硂拱桥。
按拱上建筑的形式分为：实腹式拱桥、空腹式拱桥。
按结构受力图可分为：简单体系拱桥、组合体系拱桥、拱片桥。
【拱的推力由系杆承受】【系杆的含义】就是一个将两拱脚相互联系在一起的水平构件（因而墩台不承受水平推力）【拱的分类】根据拱肋和系杆（梁）相对刚度的大小及吊杆的布置形式可以分为：系杆拱-具有竖直吊杆的柔性系杆刚性拱；洛泽拱-具有竖向吊杆的刚性系杆刚性拱；蓝格尔拱-具有竖向吊杆的刚性系杆柔性拱【箱形肋拱】由双肋或多肋组成，肋间设置系梁使之形成整体。
【拱上建筑】是拱桥的一部分，按照拱上建筑采用的不同构造方式，可将拱桥分为实腹式和空腹式两种。
【拱桥中铰的设置】拱桥中需要设置铰的情况有四种：1.按两铰拱或三铰拱设计的主拱圈；2.按构造要求需要采用两铰拱、三铰拱的腹拱圈；3.需设置铰的矮小腹孔墩，即将铰设置在墩上端与顶梁和下端与地梁的连接处；4.在施工过程中，为消除或减小主拱圈的部分附加内力，以及对主拱圈内力作适当调整时，需在拱脚处设置临时墩。
【拱桥的设计】【拱桥的总体布置】一定结构体系及结构形式；拟定桥梁的长度、跨径、孔数、拱的主要几何尺寸、桥梁的高度、墩台及其基础形式和埋置深度、桥上及桥头引道的纵坡等。
《桥梁工程》名词解释
净跨径：对于设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相交处内缘间的水平净距，用l0表示。
汽车冲击力：汽车以较高速度驶过桥梁时，由于桥面不平整、发动机震动等原因，会引起桥梁结构的振动，从而造成内力增大，这种动力效应称为冲击作用。
单向板：通常把板的长边和短边比大于或等于2的板称为单向板。
双向板：通常把板的长边和短边比小于2的板称为双向板，需按两个方向的内力配置钢筋。
板的有效工作宽度：板在局部分布荷载的作用下，不仅直接承压部分的板带参加工作，与其相邻的部分板带也会分担一部分荷载共同工作，因此在桥面板的计算中就需要确定板的有效工作宽度。
预拱度：为了消除恒载和经常作用活载之长期效应产生的挠度，通常需要在桥梁施工时设置反向挠度称为预拱度。
吻合束：按实际荷载作用下的弯矩图线形作为束曲线的线形，便是吻合束的线形计算矢高：拱顶截面形心至相邻两拱脚截面形心之连线的垂直距离。
矢跨比：拱圈的净矢高与净跨径之比或计算矢高与计算跨径之比。
拱轴线：拱圈各横向截面或换算截面的形心连线。
合理拱轴线：当拱的轴线与压力线完全重合时，各截面的弯矩和剪力都为零，只有轴力，各截面上产生均匀分布的正应力，材料能得到充分利用，从力学观点上看，这是最经、合理的，因此，在某种固定荷载作用下，拱的所有截面的弯矩均为零的轴线称为拱的合理拱轴线。
剪力铰：是一种传递竖向剪力，但不能传递水平推力和弯矩的联合构造。
假载法：通过改变拱轴系数来变更拱轴线，使拱顶、拱脚两截面的控制应力相近相等。
拱轴系数：m=gj/gd,其中gj为拱脚处结构自重集度，gd为拱顶处结构自重集度。
五点重合法：要求拱轴线在全拱有五点（拱顶、两1/4点和两拱脚）与其相应三铰结构自重压力线重合的确定悬链线拱的拱轴系数m的方法。
劲性骨架钢筋混泥土拱桥：主体结构由充满混凝土的钢管构成，再再钢管搭成的骨架上绑扎钢筋浇筑混凝土。
钢管混凝土拱桥：主拱圈由充满混凝土的钢管拼接而成。
桥梁工程名词解释
桥梁工程一、名词解释桥梁全长：对于有桥台的桥梁为两岸桥台翼墙尾端间的距离，对于无桥台的桥梁为桥面系行车道的长度。
（P2）计算跨径：对于设支座的桥梁，为相邻支座中心的水平距离；对于不设支座的桥梁，为上、下部结构的相交面之中心间的水平距离。
(P2)净跨径：设支座的桥梁为相邻两墩、台身顶内缘之间的水平净距，不设支座的桥梁为上、下部结构相较处内缘间的水平净距。
（P2）通航净空：指在满足通航要求时，桥孔范围内所规定的从设计通航水位算起的最小净空要求。
（P2）设计水位:指按规定的设计洪水频率计算所得的高水位（洪峰季节河流中的最高水位），加上壅水和浪高，称为计算水位。
（P2）偶然作用：结构在使用期间出现的概率很小，一旦出现，其值很大且持续时间很短的作用叫偶然作用，包括地震作用、船舶或漂流物撞击力和汽车撞击作用。
（P28）永久作用：指结构在使用期间，其量值不随时间而变化，或其变化值与其平均值相比可以忽略不计的作用。
（P23）板的有效分布宽度: 桥面板在局部分布荷载的作用下，不仅直接承压部分（承压面）的板带参与工作，而且与其相邻的部分板带也分担一部分荷载，板带上共同承担车轮荷载的宽度称为板地有效分布宽度。
（P50）杠杆原理法：是一种梁式桥不同的横向联接构造建立的一种计算模型，即把横向结构（桥面板和横隔梁）视作在主梁上断开而简支在其上的简支梁。
（P56）偏心压力法：是一种梁式桥不同的横向联接构造建立的一种计算模型，即把横隔梁视作刚性极大的梁。
（P56）桥梁建筑高度:指桥梁上部结构底缘至桥面顶面的垂直距离。
（P3）桥面铺装：指的是为保护桥面板不受车辆轮胎（或履带）的直接磨损，防止主梁遭受雨水的侵蚀，并能对车辆轮重的集中荷载进行分布而用沥青混凝土、水泥混凝土、高分子聚合物等材料铺筑在桥面板上的保护层。
（P43）合理拱轴线：拱轴线上的竖向坐标与相同跨度相同荷载作用下的简支梁的弯矩值成比例，即可使拱的截面内只受轴力而没有弯矩，满足这一条件的拱轴线称为合理拱轴线。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.设计状况：以不同的设计要求，区别对待结构在建造和使用过程中所承受的作用和所处环境，作为结构设计选定体系、设计值、设计方法、可靠度水准要求等的依据
2计算跨径: 对于有支座的桥梁，是指桥跨结构相邻两个支座中心的距离，用l表示;对于拱桥,是指相邻两拱脚截面形心点之间的水平距离
3 标准跨径: 对于梁桥，是指两相邻桥墩中心线之间的距离，或桥墩中心线至桥台台背前缘之间的距离；对于拱桥，则是指净跨径，用b表示。
4 偶然作用：在结构使用期间出现的概率很小，一旦出现，其值很大且持续时间很短的作用。
5 可变用：在结构使用期间，其量值随时间变化，且其变化值与平均值比较不可忽略的作用
6.分项系数：为保证所设计的结构具有规定的可靠度而在设计表达式中采用的系数，分作用分项系数和抗力分项系数两类。
7. 作用效应：结构对所受作用的反应，如弯矩、扭矩、位移等
8.梁式桥：用梁或桁架梁作主要承重结构的桥梁。
其上部结构在铅垂向荷载作用下，支点只产生竖向反力
9.钢架桥：刚架桥是一种介于梁与拱之间的一种结构体系，它是由受弯的上部梁（或板）结构与承压的下部柱（或墩）整体结合在一起的结构。
10板的有效工作宽度: 车轮荷载产生的跨中最大弯矩与板按弹性理论计算的荷载中心处的最大单宽弯矩峰值之比 a=M/mxmax
12荷载横向分布影响线：如果将竖向荷载看作是单位荷载横向作用在不同位置时对某梁所分配的荷载比值变化曲线，称作对于某梁的荷载横向分布影响线。
12荷载横向分布系数：荷载横向分布系数指表径桥路上车辆、人群荷载沿横桥上对主梁分配的荷载程度的系数。
简答题
1) 桥梁的基本组成部分有哪些？各组成部分的作用如何？
答：有五大件和五小件组成。
具体有桥跨结构、支座系统、桥墩、桥台、基础、桥面铺装、排水防水系统、栏杆、伸缩缝和灯光照明。
桥跨结构是线路遇到障碍时，跨越这类障碍的主要承载结构。
支座系统式支承上部结构并传递荷载于桥梁墩台上，应满足上部结构在荷载、温度或其他因素所预计的位移功能。
桥墩是支承两侧桥跨上部结构的建筑物。
桥台位于河道两岸，一端与路堤相接防止路堤滑塌，另一端支承桥跨上部结构。
基础保证墩台安全并将荷载传至地基的结构部分。
桥面铺装、排水防水系统、栏杆、伸缩缝、灯光照明与桥梁的服务功能有关。
2.荷载横向分数系数的计算方法有哪些？基本假定及适用的范围。
计算方法：杠杠原理法、偏心压力法、横向铰接板（梁）法、横向刚接梁法、比拟正交异性板法。
（4）杠杠原理法基本假定忽略主梁之间横向结构联系作用，即假设桥面板在主梁上断开，而按沿横向支承在主梁上的简支梁或悬臂梁来考虑，适用范围：双主梁桥、有水平纵向缝的装配式桥、荷载作用于支点处无中间横隔梁的梁桥；偏心压力法基本假定：横梁刚性极大,刚性横梁的微小变形可以忽略不计。
适用于桥上具有可靠的横向联结，且桥的宽跨比Ｂ／Ｌ小于0.5的情况时，计算跨中截面荷载横向分布系数Mc。
横向铰接板（梁）法基本假定：铰式键只传递竖向剪力 g（x），桥上荷载近似作为一个沿桥连续分布的正弦荷载，且作用于梁轴上。
适用范围：现浇混凝土纵向企口缝连接的装配式板桥，以及仅在翼板间用焊接钢板或伸出交叉钢筋连接的无中间横隔梁的装配式T形梁桥。
比拟正交异性板法适用情况：对于由主梁、连续桥面板及多根横隔板组成的钢筋混凝土桥中，当其宽跨比＞1/2。
3、什么是“斜桥”？斜交板桥的受力特点与构造特点有哪些？
桥梁轴线与水流方向（或桥下路线）不是按90°布置的桥梁,称为斜桥.受力特点，支承边反力、跨中主弯矩、钝角负弯矩、横向弯矩、扭矩，特点:桥梁宽度较大，版中央纵向刚筋垂直于支承边布置，边缘处纵向刚筋平行于自由边布置；横向钢筋平行于支承边布置。
2）为抵抗自由边的扭矩，可在距自由边一倍板厚的范围内设置加强钢筋。
3）窄斜桥纵向钢筋平行于自由边布置，跨中横向钢筋垂直于自由边布置，两端横向钢筋平行于支承边布置，4）在钝角1/5范围内，应在角平分线的垂直方向设置抵抗负弯矩的钢筋。
5）为承担很大的支反力，应在钝角底面平行于角平分线方向上设置附加钢筋。
4.公路桥梁设计荷载有哪几类，荷载组合方式有哪几种，试说明。
永久荷载，可变荷载，偶然荷载
承载能力极限状态：基本组合，偶然组合
正常使用极限状态：短期效应组合，长期效应组合
5、何为装配式板桥？与整体式板桥相比，它有哪些优缺点？
板桥拆分为若干小构件，先行预制，并预留连接位置，待安装就位后，连接成整体。
与整体浇注而成的整体式板桥相比，施工进度快，施工方便，缺点是用钢量增加，结构的整体性稍差，施工设备要求高。
6、为何要设置桥梁伸缩缝？其作用是什么？
为了保证桥跨结构在气温变化、活载作用、混凝土收缩与徐变等影响下按静力图式自由地变形，就需要使桥面在两梁端之间以及在梁端与桥台背墙之间设置伸缩缝。
作用是使桥梁结构联为整体，承担各种车辆荷载的作用。
，能够适应桥梁温度变化引起的伸缩。
7 支座的作用主要表现在哪几个方面？简支梁桥的支座按静力图式有哪几种？
答：支座的作用是把上部结构的各种荷载传递到墩台上，并能够适应活载、混凝土收缩与徐变等因素所产生的变位（位移和转角），使上下部结构的实际受力情况符合设计的计算。
静力图式：固定支座、活动支座。
8、桥梁按照结构体系分类，各种类型的受力特点是什么？。
按结构体系划分，有梁式桥、拱桥、钢架桥、缆索承重桥（即悬索桥、斜拉桥）等四种基本体系。
梁式桥：梁作为承重结构是以它的抗弯能力来承受荷载的。
拱桥：主要承重结构是拱肋或拱圈，以承压为主。
刚架桥：由于梁与柱的刚性连接，梁因柱的抗弯刚度而得到卸载作用，整个体系是压弯构件，也是有推力的结构。
缆索桥：它是以承压的塔、受拉的索与承弯的梁体组合起来的一种结构体系。
9 桥梁的分孔考虑哪些因素？桥梁标高的确定要考虑哪些因素？
答：要考虑通航条件要求、地形和地质条件、水文情况以及经济技术和美观的要求。
要考虑设计洪水位、桥下通航净空要求，结合桥型、跨径综合考虑，以确定合理的标高。
10 在装配式T形梁桥中，横隔梁（板）的作用是什么？
答：横隔梁（板）不但利于制造、运输和安装阶段构件的稳定性，而且能显著加强全桥的整体性，有中横隔梁的桥梁，荷载横向分布比较均匀，而且可以减轻翼板接缝处的纵向开裂现象。
在装备式T形梁桥中起着保证各根主梁相互连成整体的作用，其刚度越大，桥梁的整体性越好，在荷载作用相下各主梁就能更好地协同工作。
