电力机车基础制动装置
《机车总体结构及设计》03走行部原理及基本结构
二、轴箱定位装置结构形式 (1)固定定位
轴箱与转向架侧架铸成一体,或是轴箱 与侧架用螺栓及其其它紧固件连接为一个整体, 轴箱与侧架之间不能产生任何相对运动。
1
第三章 走行架 轮对 轴箱 弹簧悬挂元件 减振元件 驱动机构 基础制动装置
3
第一节 机车转向架概述
转向架的任务(作用):
承受重量辅体力(车体、动力装置及辅助装置); 保证黏着传递力; 缓和冲击保平稳; 通过曲线制动力。
组成:相对廉价制簧区
(6)拉杆式定位
拉杆两端分别与构架和轴箱相连,拉杆 可以允许轴箱与构架在上下方向有较大的相对 位移。拉杆橡胶垫、套分别限制轴箱与构架之 间的横向与纵向的相对位移,实现弹性定位。
(7)转臂式定位
又称弹性铰定位,定位转臂一端与圆筒 形的轴箱体固结,一端以橡胶弹性节点与焊在 构架上的安装座相连接。
(8)橡胶弹簧定位
固定定位
(2)导框式定位
轴箱上有导槽,构架(或侧架)的导框 插入轴箱的导槽内,这种结构允许轴箱与构架 或侧架之间在铅垂方向有较大的相对位移,但 在前后、左右方向仅能在允许的间隙范围内, 有相对小的位移。
导框 轴箱
导框式定位
(3)干摩擦导柱式定位
安装在构架上的导柱及坐落在弹簧托盘 上的支持环均装配有磨耗套,车辆上下振动时 磨耗套之间是干摩擦。它的定位作用是由于轴 箱橡胶垫产生不同方向的剪切变形,实现弹性 定位作用。
滚动轴承轴箱具有起动阻力小、维护方便、节油、节省有 色金属等优点,所以目前机车上均采用滚动轴承轴箱。

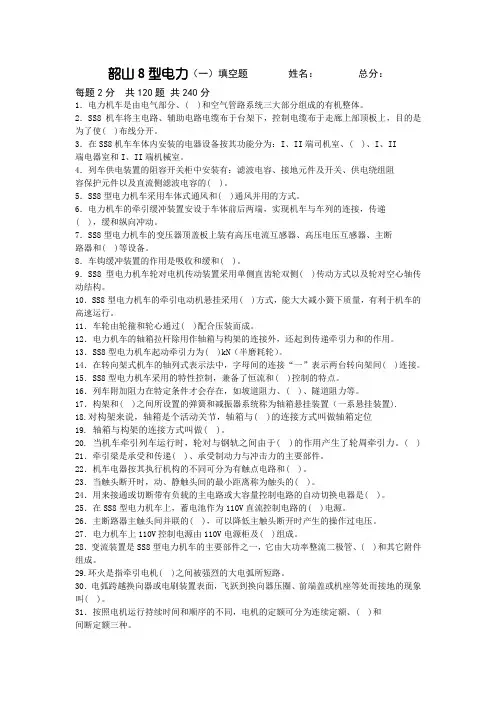

SS8型电力机车乘务员资格考试复习题及答案
韶山8型电力(一)填空题姓名:总分:每题2分共120题共240分1.电力机车是由电气部分、( )和空气管路系统三大部分组成的有机整体。
2.SS8机车将主电路、辅助电路电缆布于台架下,控制电缆布于走廊上部顶板上,目的是为了使( )布线分开。
3.在SS8机车车体内安装的电器设备按其功能分为:I、II端司机室、( )、I、II端电器室和I、II端机械室。
4.列车供电装置的阻容开关柜中安装有:滤波电容、接地元件及开关、供电绕组阻容保护元件以及直流侧滤波电容的( )。
5.SS8型电力机车采用车体式通风和( )通风并用的方式。
6.电力机车的牵引缓冲装置安设于车体前后两端,实现机车与车列的连接,传递( ),缓和纵向冲动。
7.SS8型电力机车的变压器顶盖板上装有高压电流互感器、高压电压互感器、主断路器和( )等设备。
8.车钩缓冲装置的作用是吸收和缓和( )。
9.SS8型电力机车轮对电机传动装置采用单侧直齿轮双侧( )传动方式以及轮对空心轴传动结构。
10.SS8型电力机车的牵引电动机悬挂采用( )方式,能大大减小簧下质量,有利于机车的高速运行。
11.车轮由轮箍和轮心通过( )配合压装而成。
12.电力机车的轴箱拉杆除用作轴箱与构架的连接外,还起到传递牵引力和的作用。
13.SS8型电力机车起动牵引力为( )kN(半磨耗轮)。
14.在转向架式机车的轴列式表示法中,字母间的连接“一”表示两台转向架间( )连接。
15.SS8型电力机车采用的特性控制,兼备了恒流和( )控制的特点。
16.列车附加阻力在特定条件才会存在,如坡道阻力、( )、隧道阻力等。
17.构架和( )之间所设置的弹簧和减振器系统称为轴箱悬挂装置(一系悬挂装置).18.对构架来说,轴箱是个活动关节,轴箱与( )的连接方式叫做轴箱定位19.轴箱与构架的连接方式叫做( )。
20.当机车牵引列车运行时,轮对与钢轨之间由于( )的作用产生了轮周牵引力。
( ) 21.牵引梁是承受和传递( )、承受制动力与冲击力的主要部件。
制动装置
一、基础制动装置 特点:单侧制动结构简单易布置, 特点:单侧制动结构简单易布置,但制动
时轴箱受力不平衡,闸瓦压力大,单位面 时轴箱受力不平衡,闸瓦压力大, 积发热量大,摩擦系数低,制动效果差。 积发热量大,摩擦系数低,制动效果差。 和双侧之分。 和双侧之分。 对于速度较高的机车,为提高制动效果, 对于速度较高的机车,为提高制动效果, 宜采用双侧制动。 宜采用双侧制动。
1-闸瓦定位弹簧 2-调整螺钉 3-防尘罩 4-调整机构 5-引导机构 6-挡圈螺母 7-传动螺杆 8-锁紧机构 10- 9-制动缸 10-弹簧 11- 12- 11-活塞 12-杠杆 13- 13-箱体 15- 15-闸瓦托杆 15- 16- 15-销 16-闸瓦钎 17- 18- 17-闸瓦托 18-闸瓦
4.蓄能制动器 4.蓄能制动器
通过制动器通过螺栓直接安装在转向架上,机车停 通过制动器通过螺栓直接安装在转向架上, 车后通过蓄能制动器的弹簧力对车轮踏面进行制动。 车后通过蓄能制动器的弹簧力对车轮踏面进行制动。 有运行缓解、停车制动、手动缓解三种状态, 有运行缓解、停车制动、手动缓解三种状态,分别 用来对机车施行制动和缓解。 用来对机车施行制动和缓解。
分类:有单侧和双侧之分。 分类:有单侧和双侧之分。
一、基础制动装置 分类:有单侧和双侧之分。 分类:有单侧和双侧之分。
每个轮对有四块闸瓦分别挂在车轮两侧的, 每个轮对有四块闸瓦分别挂在车轮两侧的, 称为双侧制动; 称为双侧制动;每个轮对只有两块闸瓦分 别挂在车轮左右一侧的, 别挂在车轮左右一侧的,称为单侧制动
二、SS9型电力机车基础制动装置 SS9型电力机车基础制动装置
3.单元制动器工作原理 3.单元制动器工作原理
当制动缸内充气时,活塞11推动杠杆12,杠杆推动 11推动杠杆12, 当制动缸内充气时,活塞11推动杠杆12 闸瓦间隙调整机构4带动传动螺杆7与闸瓦托17 17一起 闸瓦间隙调整机构4带动传动螺杆7与闸瓦托17一起 向车轮踏面方向移动,实现机车制动。 向车轮踏面方向移动,实现机车制动。 当制动缸排气时,活塞11在弹簧10的推动下12,带 11在弹簧10的推动下12, 当制动缸排气时,活塞11在弹簧10的推动下12 动杠杆、间隙调整机构、传动螺杆、 动杠杆、间隙调整机构、传动螺杆、闸瓦托一起向 相反方向移动,闸瓦离开车轮实现缓解。 相反方向移动,闸瓦离开车轮实现缓解。

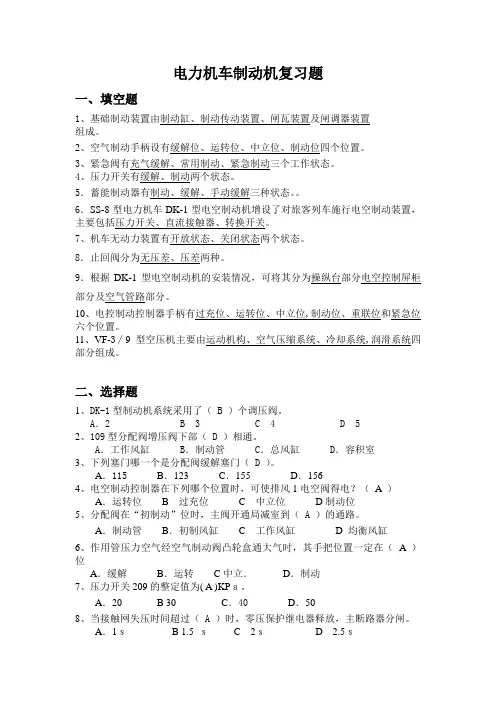

电力机车制动机复习资料
电力机车制动机复习题一、填空题1、基础制动装置由制动缸、制动传动装置、闸瓦装置及闸调器装置组成。
2、空气制动手柄设有缓解位、运转位、中立位、制动位四个位置。
3、紧急阀有充气缓解、常用制动、紧急制动三个工作状态。
4、压力开关有缓解、制动两个状态。
5.蓄能制动器有制动、缓解、手动缓解三种状态。
6.SS-8型电力机车DK-1型电空制动机增设了对旅客列车施行电空制动装置,主要包括压力开关、直流接触器、转换开关。
7、机车无动力装置有开放状态、关闭状态两个状态。
8.止回阀分为无压差、压差两种。
9.根据DK-1型电空制动机的安装情况,可将其分为操纵台部分电空控制屏柜部分及空气管路部分。
10、电控制动控制器手柄有过充位、运转位、中立位,制动位、重联位和紧急位六个位置。
11、VF-3∕9型空压机主要由运动机构、空气压缩系统、冷却系统,润滑系统四部分组成。
二、选择题1、DK-1型制动机系统采用了( B )个调压阀。
A.2 B 3 C 4 D 52、109型分配阀增压阀下部( D )相通。
A.工作风缸 B.制动管 C.总风缸 D.容积室3、下列塞门哪一个是分配阀缓解塞门( D )。
A.115 B.123 C.155 D.1564、电空制动控制器在下列哪个位置时,可使排风1电空阀得电?(A )A.运转位 B 过充位 C 中立位D制动位5、分配阀在“初制动”位时,主阀开通局减室到( A )的通路。
A.制动管B.初制风缸 C 工作风缸 D 均衡风缸6、作用管压力空气经空气制动阀凸轮盒通大气时,其手把位置一定在( A )位A.缓解B.运转C中立.D.制动7、压力开关209的整定值为( A )KPa。
A.20 B 30 C.40 D.508、当接触网失压时间超过( A )时,零压保护继电器释放,主断路器分闸。
A.1s B 1.5 s C 2s D 2.5s9、109型分配阀增压阀下部(D )相通。
A.工作风缸B.制动管C.总风缸D.容积室10、在低压实验准备工作中,应注意控制电压不低于(B )。
交流电力机车制动系统项目六
任务二 HXD3系列交流电力机车基础制动 装置与停车制动装置
二、基本工作原理
(一)单元制动器的基本工作原理
进行制动时,制动缸1充气,制动缸活塞杆推出,制动杠杆带动闸片托 和闸片夹紧制动盘。随着制动缸充气过程的进行,制动力逐渐增加。 排空制动缸1中压力空气将缓解制动。制动缸中的缓解弹簧将制动缸活 塞推回到缓解位置。 排空停放制动缸1.2中的压力空气将实施停放制动。停放制动缸中弹簧 的力使闸片夹紧制动盘。 停放制动缸内充满压力空气将缓解停放制动。停放缸内弹簧被压紧时, 制动杠杆2.3到达其缓解位置。停放缸内没有压力空气时,可通过手动缓解 机构缓解停放制动。
任务二 HXD3系列交流电力机车基础制动 装置与停车制动装置
(二)HXD3B型机车停放制动控制关系
(三)制动盘 1.制动盘设计特点
车轮制动盘是环形的铸件,并且带有放射状的散热筋。
任务二 HXD3系列交流电力机车基础制动 装置与停车制动装置
根据车轮制动盘的不同用
途,可采用灰口铸铁、球墨铸 铁、铸钢或者铝制造。HXD3型 机车制动盘材料采用高强度合 金铸铁。 车轮制动盘是制动组件的 一部分,它通过与闸片的摩擦
瓦;
(2)将此力增大适当的倍数; (3)保证各闸瓦(闸片)有较一致的制动力; ( 4 )与手制动机或停放制动装置配合产生停放制动作 用。
任务一 HXD1、HXD2型电力机车基础 制动装置与停放制动装置
任务一 HXD1、HXD2型电力机车基础 制动装置与停放制动装置
二、HXD1型机车(配备DK-2型制动系统) 基础制动装置与停放制动装置
止在车轮滚动过程中轮轨之间纵向发生严重的相对滑动,以
免造成车轮踏面严重擦伤。
任务三 防滑器
二、GV12-ESRA型空气制动防滑系统

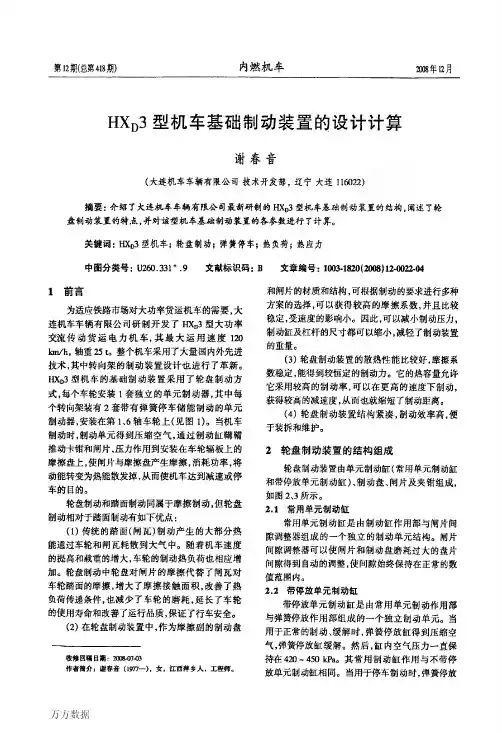

HXD3型机车基础制动装置的设计计算
容包摇:(1)2∞耐巍-F+秘韵盘翡瞬悫滠囊场、热邋
力场戳爱耦合应力场;(2)联接髹栓、键虢袋度校谈。
喜缝语
目前,在缴界藏嗣内盘形制动已经广泛应用乎 高速视车上。FIXn3澎视车谯大秦线1年多的试斌 用过程中,擞形制动装置束发生任何问题,保证了
轮盘制动和踏面制动同属于摩擦制动,但轮盘 制动相对于踏面制动有如下优点:
(1)传统的踏面(闸瓦)制动产生的大部分热 能通过车轮和闸瓦耗散到大气中。随着机车速度 的提高和载重的增大,车轮的制动热负荷也相应增 加。轮盘制动中轮盘对闸片的摩擦代替了闸瓦对 车轮踏面的摩擦,增大了摩擦接触面积,改善了热 负荷传递条件,也减少了车轮的磨耗,延长了车轮 的使用寿命和改善了运行品质,保证了行车安全。
税车囊垒、持久、掰嚣、商效的运符簧求。叛茹糍
税车现已遂入大孪毪蟹盈产除段。
【七接第21贾】
{}{{{{{{}{{ }
鹜7类蘸成过滤器
独畿鹣藏道模块,将传统懿设螯矮麓姨率游遴气孵 通风模式改为从率外进气的独立通风模溅,彻底解 决程飙沙秀粉尘幢戆缝区<搬苏辩,继拳愆贬等)睾 内沙嫩多的惯性质跫问题。 5缮谖
常用单元制动缸是由制动缸作用部与闸片间 隙调整器组成的一个独立的制动单元结构。闸片 间隙调整器可以使闸片和制动盘磨耗过大的盘片 间隙得到自动的调整,使间隙始终保持在正常的数 值范围内。 2.2带停放单元制动缸
带停放单元制动缸是由常用单元制动作用部 与弹簧停放作用部组成的一个独立制动单元。当 用于正常的制动、缓解时,弹簧停放缸得到压缩空 气,弹簧停放缸缓解。然后,缸内空气压力一直保 持在420~450 kPa。其常用制动缸作用与不带停 放单元制动缸相同。当用于停车制动时,弹簧停放
电力机车制动系统第七章 基础制动与停车制动装置
基础制动装置的形式
SS4改 、SS9型机车基础制动装置与停 车制动装置
SS4改
SS9
SS4改 、SS9型机车基础制动装置与停 车制动装置
SS4改型机车 单元制动器
SS4改 、SS9型机车基础制动装置与停 车制动装置
SS9型机车 单元制动器
SS4改 、SS9型机车基础制动装置与停 车制动装置
MGS2型防滑器
HXD3型机车采用MGS2型防滑器,属于微 处理器控制的防滑器 , 由防滑处理器ESRA 、防滑排风阀GV12-ESRA、速度传感器及 感应齿轮等组成。
MGS2型防滑器
速度传感器和感应齿轮MGSBiblioteka 型防滑器防滑处理器ESRA
MGS2型防滑器
防滑排风阀GV12-ESRA
MGS2型防滑器
HXD1 、HXD2型机车基础制动装置与 停车制动装置
HXD1型机车(配备DK-2型制动系统) 基 础制动装置与停车制动装置
闸片间隙调整
闸片更换(用螺丝刀向外撬动弯销)
HXD1 、HXD2型机车基础制动装置与 停车制动装置
HXD2型机车基础制动装置与停车制动装置
1 、不带停放 制动的踏面制 动单元 2 、带停放制 动的踏面制动 单元
SS9型机车单元制动器闸瓦间隙调整机构
SS4改 、SS9型机车基础制动装置与停 车制动装置
SS9型机车蓄能制动器
HXD1 、HXD2型机车基础制动装置与 停车制动装置
HXD1型机车(配备DK-2型制动系统) 基 础制动装置与停车制动装置
JPXZ- 1型盘形制动器
JPXZ-2型盘形制动器图
TJLP01型制动盘
防滑排风阀GV12-ESRA 工作原理
电力机车构造之制动机系统
制动杠杆用于传递、放大制动缸产生的制动原力。制动杠杆为两片,用销子吊装在箱体内上方的支点座上。杠杆中部有孔吊装闸瓦间隙自动调整器。在外片制动杠杆上端侧面焊装一个关节肘销,吊装棘钩。在外片制动杠杆上卡着的条簧将棘钩紧压在闸瓦间隙自动调整器的棘轮朝内,次条簧为∟型。
4、闸瓦装置
闸瓦装置是基础制动装置中的最后一部分,它主要由闸瓦、闸瓦托、闸瓦托杆等组成。闸瓦托杆下端以销装在箱体下方的支点座上,上端安装闸瓦与托,并于传动螺杆相连接。闸瓦托上装有两块闸瓦,以闸瓦签串定防止脱落。
4、闸瓦间隙的人工调整
在需要手动调整闸瓦间隙或更换闸瓦时,可拧动手轮。右旋为调小闸瓦间隙,不需脱钩手续;而左旋为调大闸瓦间隙,必须拉动[或推动]设置在 箱体上的脱钩杠杆,使棘钩离开棘轮后方能转动手轮。
更换闸瓦时,应先使闸瓦最大间隙的位置。更换闸瓦后,顺时针方向转动手轮,使闸瓦秘贴在车轮踏面上,然后再向相反的方向旋转手轮一周,次时闸瓦间隙正好为要求的正常间隙6mm。
一、ss4改形电力机车单元制动器的构造
ss4改形电力车单元制动器的结构。主要由箱体、制动缸、制动杠杆、闸瓦间隙调整器合闸瓦装置等组成。
1、 箱体
箱体为钢板焊接结构,将制动各单元件分别安装于箱体的内外。箱体内安装制动杠杆和闸瓦间隙调整器;箱体外侧安装制动缸、闸瓦托及闸瓦。
2,制动缸
制动缸为产生制动原力的部分,它采用活塞式结构,其上安装有制动缸管,作为压力空气进出制动缸的管路。缸内装有带橡皮碗的活塞及活塞杆,活塞与箱体之间装有圆椎缓解弹簧活塞杆的一端连在制动杠杆的下端。
三、闸瓦间隙的自动调整
在运行过程中,由于闸瓦麽秏等原因,闸瓦与车轮踏面之间的间隙越来越大。为了消除增大的间隙,保证制动力的正常发挥,在基础制动装置中设置了闸瓦间隙自动调整器。当闸瓦间隙过大时,闸瓦间隙调整器将自动减小过大的闸瓦间隙。
2-2 机车走行部1
二、 转向架的作用与组成 • 1、转向架概念 • 把两个或几个轮对用专门的构架(或侧架) 组成的一个小车,称为转向架。
二系悬挂 非心盘承载
轮对轴箱装置
一系悬挂
构架
图2-2-1 车辆转向架基本组成图
• 构架或侧架:构架(侧架)是转向架的基础,它把 转向架各答零、部件组成—个整体。所以它不仅 仅承受、传递各作用力及载荷,而且它的结构、 形状和尺寸大小都应满足各零、部件的结构、形 状及组装的要求(如应满足制动装置、弹簧减振 装置、轴箱定位装置等安装的要求)。 • 基础制动装置:为使运行中的车辆能在规定的距 离范围内停车,必须安装制动装置,其作用是传 递和放大制动缸的制动力,使闸瓦与轮对之间产 生的转向架的内摩擦力转换为轮轨之间的外摩擦 力(即制动力),从而使车辆承受前进方向的阻力, 产生制功效果。
• SS8 构架
• SS9 构架
分析 SS8、 SS9 型电 力机 车转 向架、 构架 特点
• (3)按结构形式分为封闭式和开口式构架。封闭 式构架又有“日”字形和“目”字形构架。
3、SS4改型电力机车转向架构架
• (1)侧梁
• SS4改型电力机车侧梁是钢板焊接箱形封闭截面,分左右 各一根,形状为倒“凸”形梁,梁体上焊装有弹簧座、圆 弹簧拉杆座、拉杆座、定位块、吊座和端板等零部件。
• (2)前后端梁 • 前端梁上有端梁体和牵引装置三角形撑杆固定上 支座,端梁体为无缝钢管,支座为普通铸钢件。 • 后端梁采用一根无缝钢管,无其他部件。
• • •
•
• •
二、 转向架的作用与组成 3、转向架的组成 转向架——是机车的走行部分,是电力机 车机械部分中最重要的部分,主要有: (1)构架:是转向架的基础受力点,也是 各种部件的安装基础。 (2)轮对:是机车在线路上的行驶部件, 由车轴、车轮和传动大齿轮组成。 (3)轴箱:用以固定轴距,保持轮对正确 位置,安装轴承等。 (4)轴箱悬挂装置:也称一系弹簧。缓冲 轴箱以上部分的振动,减少运行中的动力 作用。
HXD1C型电力机车转向架解读
牵引装置是高速重载机车牵引性能发挥的关键部件,本机 车采用同HXD1、HXD1B型机车的低位推挽式双牵引杆方 式,机车粘着重量利用率较高,计算值高达94%,完全能 够满足机车高速重载运输需要。这种牵引技术已经在大秦 线上HXD1型机车万吨牵引上得到了充分体现。 牵引装置的结构型式:采用低位推挽式双杆牵引和端部布 置方式,主要由牵引杆(一)、牵引杆(二)、连杆、牵 引销、法兰组件等组成。牵引杆(一)通过牵引橡胶关节 与构架牵引座相连,牵引杆(二)通过法兰组件与车体牵 引座相连,牵引杆(一)、牵引杆(二)则通过牵引销连 接,连杆将牵引杆(一)与构架端梁相连。
其他附属装置
转向架的作用
1、承重:承载机车上部的全部力量,包括车体和 设施设备,并把重量均匀分配给每个轮对。
2、传力:保证必要的轮轨间粘着,以传动牵引力 和制动力,使机车运行和停车。
3、转向:在钢轨的引导下,保证机车能顺利通过 曲线和岔道,实现机车在线路上运行。 4、缓冲:缓和路线不平顺对机车的冲击,减少运 行中的动作及危害,保证机车在牵引力、制动力和 各种外力作用下的安全运行。
力的传递
→
纵向力 钢轨→轮对→轴箱→轴箱拉杆→构架→牵引杆→车体→车钩 垂向力 车体→Ⅱ系弹性悬挂(车体支承装置)→构架→Ⅰ系弹性悬挂(轴箱悬 挂装置)→轴箱→轮对→钢轨
HXD1C机车主要设计参数
机车轴式 轨距
Co-Co 1435mm
轴重
最高运行速度 轴距 牵引电机功率 传动方式
弹性悬挂装置
Ⅱ系悬挂装置
组成:由弹簧、橡胶垫和垂向等组成。
结构:转向架通过Ⅱ系钢弹簧与车体连 接,Ⅱ系钢弹簧纵向安置在构架侧梁上, 每侧 3 个,每转向架装有 6 个Ⅱ系钢弹 簧。每个弹簧下部安装有橡胶垫,没个 弹簧上端配有一用于轴重在25t和23t之 间调整的轴重调整垫。
动车组基础制动装置种类
动车组基础制动装置种类
空气制动是指利用空气压力传动制动力的一种制动方式。
它包
括制动缸、制动鞋或制动盘、制动阀等组成的系统。
当司机操作制
动手柄时,空气制动系统会释放空气压力,使制动鞋或制动盘与车
轮接触,从而产生制动力,实现列车的制动。
电磁制动是利用电磁感应产生的电磁力来实现制动的一种方式。
它包括电磁制动器、电磁盘等组成的系统。
当需要制动时,通过控
制电磁制动器通电,产生电磁力使电磁盘与车轮接触,从而实现列
车的制动。
除了空气制动和电磁制动,还有一些其他类型的基础制动装置,例如液压制动等。
液压制动是利用液压传动制动力的一种方式,通
过控制液压系统释放液压压力,使制动器与车轮接触,实现制动。
总的来说,动车组基础制动装置种类主要包括空气制动、电磁
制动和液压制动等多种类型,每种类型都有其特点和适用场景。
在
实际应用中,根据列车的具体情况和需要,会选择不同类型的基础
制动装置来实现列车的制动功能。
双源制机车基础制动装置的研制
J பைடு நூலகம்一2型单元制动器在结构设计 上将制 动缸体 与箱体合 为一
体, 采用 楔块 放大制动力 的原 理 , 具有 体积 小 、 质量轻 的特 点 ,
能够满足双 源制电力机车转 向架 的安装 要求 。该 系列单 元制
K e y w o r d s : t r e a d b r a k e u n i t ; w o r k i g n p r i n c i p l e ; s l a c k dj a u s t e r ; m e r g e n c y b r a k i g n i d s t a n c e d o i : 1 0 . 3 9 6 9 / j . i s s n . 1 0 0 6—8 5 5 4 . 2 0 1 3 . 0 4 . 0 1 3
Ab s t r a c t : I n o r d e r t o me e t t h e c h a r a c t e i r s t i c s o f a s ma l l i mt a l l a t i o n s p a c e o f f o u n d a i t o n b r a k e f o r d u a l —s o u r c e e l e c t r i c l o c o mo t i v e ,a n e w c o mp a c t t r e a d b r a k e u n i t i s p r e s e n t e d i n t h i s p a p e r .T h e p a p e r i n t r o d u c e s t h e s t r u c t u r e ,w o r k i n g p i r n c i p l e a n d t ch e n i c l a p a r a me t e r
《电力机车制动机》练习册及答案
一、填空题1、制动系统由(制动机)、(手制动机)和(基础制动装置)三大部分组成。
2、制动过程中所需要的(作用动力)和(控制信号)的不同,是区别不同制动机的重要标志。
3、按照列车动能转移方式的不同,制动方式可分为(热逸散)和(将动能转换成有用能)两种基本方式。
4、按照制动力形成方式的不同,制动方式可分为(粘着)制动和(非粘着)制动。
5、制动机按作用对象可分为(机车)制动机和(车辆)制动机。
6、制动机按控制方式和动力来源分为(空气)制动机、(电空)制动机和(真空)制动机。
7、直通式空气制动机,制动管充风,产生(制动)作用,制动管排风,产生(缓解)作用。
8、制动力是指动过程中所形成的可以人为控制的列车(减速)力。
9、自动空气制动机是在直通式空气制动机的基础上增设一个(副风缸)和一个(三通阀)而构成的。
二、问答题1、何谓制动?制动过程必须具备哪两个基本条件?所谓制动是指能够人为地产生列车减速力并控制这个力的大小,从而控制列车减速或阻止它加速运行的过程。
制动过程必须具备两个基本条件:(1)实现能量转换;(2)控制能量转换。
2、何谓制动系统?制动系统由哪几部分组成?制动系统是指能够产生可控的列车减速力,以实现和控制能量转换的装置或系统。
制动系统由制动机、手制动机和基础制动装置三大部分组成。
3、何谓制动方式?如何分类?制动方式是指制动过程中列车动能的转移方式或制动力的形成方式。
按照列车动能转移方式的不同,制动方式可分为热逸散和将动能转换成有用能两种基本方式。
按照制动力形成方式的不同,制动方式又可分为粘着制动和非粘着制动。
4、何谓粘着制动、非粘着制动?制动力的形成是通过轮轨间的粘着来实现的制动,称为粘着制动;反之,不通过轮轨间的粘着来形成制动力的制动,则称为非粘着制动。
一、填空题1、我国规定,制动管减压速率或漏泄小于(20 )kPa/min。
2、GK型三通阀主活塞两侧的压力空气分别来自(制动管)与(副风缸)。
3、109型分配阀的主阀活塞两侧的压力空气分别来自(制动管)和(工作风缸)。
铁路机车—电力机车的制动系统组成
任务3 电力机车
电力机车制动执行系统的分类
4. CCBⅡ制动机 该制动机的原创是德国产的KLR型制动机,可遥控指挥,前部主控 机车在操纵列车管的同时,发出无线网络指令,以不超过0.06秒的时间 ,使列车中部、后部的各台从控机车同步操纵列车管,消除了万吨列车 运行中由于不同步操纵造成的前拉后拽现象,杜绝了断钩事故。
任务3 电力机车
电力机车制动执行系统的分类
(2)电阻制动 将发电机发出的电能加于电阻电器中,使电阻器发热,即电能转变
为热能,也称能耗制动。电阻器上的热能靠风扇强迫通风而散于大气中。 电阻制动一般能提供较稳定的制动力,但需要安装体积较大的电阻箱。
任务3 电力机车
电力机车制动执行系统的分类
3. DK-1电空制动机 DK-1型电空制动机是我国铁路韶山型电力机车上的主型制动机。 它是机车上极其重要的部件,该制动机既有空气制动机的优点,又有电 气线路的控制特点。它是以电信号作为控制指令,压力空气作为动力源 的制动机。
任务3 电力机车
电力机车制动执行系统的分类
2.动力制动 也称电制动,列车制动时,将牵引电机变为发电机,使动能转化为 电能,对这些电能的不同处理方式形成了不同方式的动力制动。 采用的动力制动形式主要有再生制动和电阻制动,都是非接触式制 动方式。
任务3 电力机车
电力机车制动执行系统的分类
(1)再生制动 是把列车的动能通过电机转化为电能后,再使电能反馈回电网。显 然这种方式既能节约能源,又减少制动时对环ቤተ መጻሕፍቲ ባይዱ的污染,并且基本上无 磨耗。因此这是一种较为理想的制动方式。
任务3 电力机车
电力机车制动执行系统的分类
按照制动时列车动能的转移方式不同可以分为摩擦制动和动力制动。 1.摩擦制动 通过摩擦副摩擦将列车的运动动能转变为热能,逸散于大气,从而 产生制动作用。摩擦制动方式主要有闸瓦制动、盘形制动和磁轨制动。
