竣工图的编制说明
地洛水电站机电设备安装工程竣工图编制说明
地洛水电站机电设备安装工程竣工图编制说明
一、编制依据：
本竣工图是按照国家颁布的有关规程、规范和设计施工图及设计修改通知、工程联系单等进行编制而成。
二、编制原则：
本竣工图是在设计施工图的基础上结合设计修改通知和现场情况，按照图物相符的原则及《国家重大建设项目文件归档要求与档案整理规范》(DA/T28-2002)中“凡按图施工没有变动的，或有一般性设计变更及符合杠改或划改要求的，可在原图上修改…”或“涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过35%的，应重新绘制竣工图…”的原则进行绘制。
地洛电站油、水、气系统图在原图上修改难度较大，所以本套竣工图均为重新绘制。
三、编制内容：
本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。
地洛电站竣工图中油、水、气系统图为重新绘制，并经监理工程师核审，符合有关规定，达到了图物相符的要求。
详细编制情况见下表:。
竣工图编制方法及说明
竣工图编制要求及方法2011-11-14 08:06:15| 分类：默认分类| 标签：|字号大中小订阅一、竣工图编制基本要求1．竣工图应使用新的或者干净的施工图，并按要求加盖并签署竣工图章。
2．凡按图施工，没有变动的，可在原施工图上加盖“竣工图”标志后即可。
3．凡一般性设计变更，且能在原施工图上修改、补充的，由施工单位在原施工图（必须是新蓝图）上注明修改内容与修改依据后，作为竣工图。
4．凡结构形式、工艺、平面布置、项目等有重大改变以后及图幅变更面积超过35%，必须重新绘制竣工图。
重绘图按原图编号，末尾加“竣”字。
新图图标内应注明“竣工阶段”。
5．竣工图应准确、清楚、完整、规范、修改到位、真实反映竣工验收时的实际情况。
要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。
6．竣工图编制完成后，监理单位督促和协助设计、施工单位检查竣工图编制情况，发现不准确或短缺时要及时修改和补齐。
7．竣工图内容应与施工图设计、设计变更、材料变更、施工实际情况及质检记录相符合。
8．编制竣工图总说明及各专业的编制说明，叙述竣工图编制原则、各专业目录及编制情况。
9．竣工图按《技术用图复制图的折叠方法》折叠成A4图幅（210mm×297mm），图标露出。
10．竣工图按单位工程编制，并有详细说明和目录，竣工图上应打有页码。
11．竣工图按专业、图号排列。
12．竣工图纸编制质量及整理情况应在自检报告的内容中予以详细说明。
13．根据业主要求，竣工图的套数按4份编制（其中施工单位自留1套）。
14．全部竣工图均永久保存。
二、竣工图的更改1．更改一般是杠（划）改；局部可圈出更改部位，在原图空白处重新绘制。
2．用施工图更改，必须在更改处加引出线注明更改依据（盖章方式），如设计变更单的名称、编号、变更日期及洽商记录等文件编号；无法在图纸上表达清楚的，应在标题栏上方或左边用文字说明。
3．图上各种引出说明应与图框平行，引出线不交叉，不遮盖其他线条。
竣工图编制—竣工图编制说明
XXXXXX的工程
竣工图编制总说明
XXXXXX工程有限公司
2017年月日
一、项目工程概述
1.工程名称
XXXXXX的工程
2.工程概况
1.
2.
3.
二、编制的依据
1. XXXX。
2.建设单位提供作为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集。
3.施工过程中的设计修改通知单。
三、编制的原则
1.按照竣工图编制的原则，内容与施工图设计、设计变更、施工及质量检查记录相符合；确保竣工图完整、准确、清晰、完整、规范、修改到位，做到真实反映项目竣工验收时的实际情况。
四、编制情况
1.本工程竣工图在原施工图的基础上，进行了重新绘制。
共有竣工图54张，修改的有12张，未做修改的42张。
2.竣工图按照设计修改通知单上的修改内容据实进行修改，修改情况后的竣工图与实际相符，不另陈述修改内容与依据。
3.竣工图仍采用原施工图图号。
4.竣工图由xxxxx公司审核。
5.本工程竣工图与现场实际相符，文字说明清楚，所有竣工图均逐张加盖“竣工图”章，竣工图章中的内容填写齐全、清楚、没有代签名现象。
6.竣工图全部是图面清晰的新蓝图。
7. 竣工图纸采用国家标准图幅，图纸要求按裁剪线裁掉多余空白纸，折叠成A4图幅（长×宽为：297 mm×210mm），内折外翻，标题栏外露。
五、竣工图归档
1.竣工图由我单位负责组卷、录入、扫描、归档。
2.本工程竣工图共组成2卷，具体分卷情况如下：
六、竣工图修改情况统计表
竣工图修改情况统计表
附件：修改依据。
竣工图编制实践指南
竣工图编制实践指南竣工图是工程建设完成后，对整个项目的设计、施工、验收等环节进行归纳、总结和整理的图形资料。
它是对施工现场的实际反映，也是未来维护、扩建、改建的依据。
竣工图编制要求准确、清晰、规范，以便于使用和保存。
本指南将为您提供详细的竣工图编制实践方法和建议。
1. 竣工图的编制内容竣工图应包括以下内容：1. 图纸目录：明确图纸的名称、编号、页数等信息。
2. 设计总说明：包括工程概况、设计依据、主要材料和构件的规格型号、施工要求等。
3. 平面图：反映建筑物的平面布局，包括房间名称、尺寸、门、窗、墙体等。
4. 立面图：展示建筑物的立面造型、尺寸、材料、装饰等。
5. 剖面图：揭示建筑物的结构、层次、高度等。
6. 细部图：针对建筑物的某个部位或构件进行详细表达。
7. 结构图：包括梁、板、柱、墙等的结构布置和尺寸。
8. 安装图：包括给排水、暖通、电气等安装系统的布置和连接。
9. 透视图：从不同角度展示建筑物外观效果。
2. 竣工图的编制要求1. 准确性：图形和数据必须与实际相符，不得有误。
2. 清晰性：图纸应使用清晰的线条、符号、文字，便于识别。
3. 规范性：图纸的格式、尺寸、线型、字体等应符合国家和行业标准。
4. 完整性：图纸应包含所有必要的信息和细节，不得遗漏。
5. 一致性：图纸中的材料、颜色、编号等应保持一致。
3. 竣工图的编制流程1. 收集资料：整理设计文件、施工记录、验收报告等相关资料。
2. 整理数据：对图纸中的数据进行核对、修改和完善。
3. 绘制图纸：使用专业的绘图软件或手工绘制竣工图。
4. 审核修改：对竣工图进行审核，确保无误并进行必要的修改。
5. 输出归档：将竣工图输出为高清晰度的电子文件，并进行归档保存。
4. 竣工图的编制注意事项1. 及时性：工程完成后，应及时编制竣工图，以免遗忘细节。
2. 合作性：与设计、施工、监理等各方密切合作，确保图纸的准确性。
3. 规范性：遵循国家和行业的竣工图编制规范，确保图纸的质量。
竣工图编制说明
XXX水电站1＃堆积体开挖工程竣工图编制说明
一、编制依据：
本竣工图是按照国家颁布的有关规程、规范和设计施工图及设计修改通知、工程联系单等进行编制而成。
二、编制原则：
本竣工图是在设计施工图的基础上结合设计修改通知和现场情况，按照图物相符的原则及国家建委（82）建发施字50号《关于编制基本建设竣工图的几项暂行规定》中“凡按图施工没有变动的，或有一般性设计变更，符合杠改或划改要求的，可在原图上修改…”或“…变更面积超过25％的，应重新绘制竣工图…”的原则进行绘制。
1＃堆积体开挖工程变更较多，所以本套竣工图均为重新绘制。
三、编制内容：
本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。
本套图中竣工线为1＃堆积体开挖工程完工后的实测开挖断面线，原始地形线为本工程开工前实测的原始地面线，并经监理工程师核审，符合有关规定，达到了图物相符的要求。
原1#堆积体开挖设计施工图共6张，其中GY103b-0944-69-01-2/6（M1-M1’~M2-M2’剖面图）不在本合同施工范围，因此本套竣工图中未予绘制。
本套竣工图共5张，图号在原设计施工图图号末尾加注“竣”字。
由于竣工图中采用的地形线为工程开工前实测地形线，比原设计施工图中地形线测量范围小。
因此，虽然竣工图与原设计施工图采用相同比例绘制，但1＃堆积体开挖平面竣工图图纸幅面由原设计施工图的A1改为A2图纸，其他竣工图图纸幅面为原设计施工图的幅面。
详细编制情况如下：
中水XXX局XXX工程项目部
2003年1月6日。
竣工图编制说明

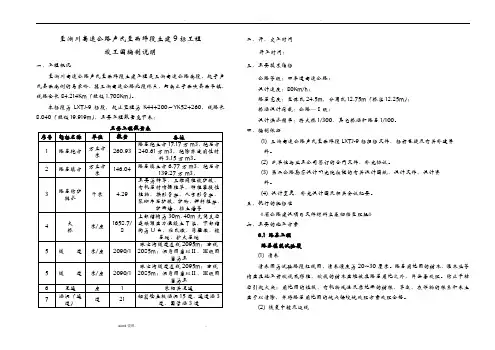

至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。
本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。
四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。
(2) 我单位与业主公司签订的合同文件、补充协议。
(3) 第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。
(4) 设计变更、补充设计图及相关会议纪要。
五、执行的规标准《省公路建设项目文件材料立卷归档整理规》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表围为试验路段红线围，清表深度为20~30厘米。
路基用地围的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。
防止干枯后引起火灾；用地围的垃圾、有机物残渣及原地面的树根、草皮、农作物的根系和表土应予以清除，并将路基用地围的坑穴按坟坑处理方案处理合格。
(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。
(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。
3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段进行加密断面，标明桩号。
竣工图编制说明
竣工图绘制流 程
竣工图编制准备 竣工图编制完成一套草图
技术负责人进行内部检 查
不合格 不合格
合格 绘制正式竣工图 交监理、甲方共同审核签字 归档
竣工图绘制准备 流程 竣工图编制准
备
蓝图准备（三 份正式新蓝图）
技术变更文件 准备
现场收方资料 准备
技术洽商整理 编号
设计变更整理 编号
设计图纸会审 整理
2、技术洽商按照建筑结构、安装、空调、保温专业分别组册。 3、组册内部应按照技术洽商的时间顺序进行排序，并进行编号。编 号必须连续，不得有跳号及重号现象。 4、编号规则：JQT-XXX；JQA-XXX；JQK-XXX；JQB-XXX。
三、设计变更准备
竣工图绘制 准备
1、设计变更应搜集齐全，中间不得有空号。 2、设计变更按照建筑结构、安装、空调、保温专业分别组册。
7、对于重新绘制的图纸，对于修改的部分，必须逐条标明修改依据。 8、一般只对修改超过图面三分之一的蓝图才进行重新绘制（基础竣 工图除外）。
竣工图绘制
竣工图绘制
9、如需要补充局部图纸，原则上应在修改的图纸上手工重新绘制。 如绘制不下，可单独附图，但在修改部位，必须明确此图在那个位 置。禁止采用电脑打印后粘贴的方法。
竣工图绘制
3、竣工图修改必须采用黑色碳素墨水，笔大小采用0.8MM，字体 应采用工程字，不得书写潦草。 4、竣工图绘制中，杠改等必须采用直尺划线，不得随手杠划。 5、对于部分作废的图，应采用划“X”的形式，并标明依据。
6、对于整张图纸作废，采用划“X”的形式，并标明“本图作废”， 如需重新绘制，应标明详见那张重新绘制的图纸。
如没有，则需补充技术洽商或设计变更予以明确。
4、任何设计变更、技术洽商、设计交底不得有涂改痕迹，如确需 对其进行变更，需补充技术洽商对其进行校正。
竣工图编制总说明
———————————————————————————————— 作者：
———————————————————————————介
积石峡水电站JSX-JZ-2标由导流洞、中孔泄洪洞及泄洪排沙底孔组成，合同编号为：JSX-JZ-（2005）第04号总15号。工程主要包括：导流洞及泄洪排沙底孔工程、中孔泄洪洞及其顶部支洞工程、泄洪排沙底孔及下游消能区工程、施工支洞封堵工程等组成。导流洞洞身段全长171.66m，由渐变段和标准段组成，体型由矩形断面（10×15m）渐变为城门洞形断面（10×15m，拱高3.5m）。中孔泄洪洞洞身段长636.327m，由非结合段、交叉段及结合段组成，非结合段隧洞为城门洞型，断面尺寸为10m（洞宽）×14m（洞高）和结合段10m（洞宽）×15m（洞高）。泄洪排沙底孔主要包括洞身段、工作闸室段、泄槽段及挑流鼻坎段，洞身段总长为338.50m，体型由矩形断面渐变为城门洞形断面。
1.2包含的图纸内容、数量、修改情况
1.2.1内容、数量
⑴导流洞工程
本工程包含土建专业、金属结构安装专业，其中土建专业竣工图包含的图纸有导流隧洞非结合段（桩号0-061.6～0+180.97m）开挖平面布置图5张、导流隧洞洞身段（桩号0+00.00～0+171.66m）体形平面图4张、导流隧洞进口段及临时挡水闸体型修改平面图1张、导流洞进水口体型图2张、导流隧洞洞身段钢筋图3张、导流隧洞引渠段钢筋布置图1张、导流隧洞进水塔钢筋图5张、导流洞进水塔顶部体型及钢筋修改图1张、导流洞进口段接地布置图1张、导流洞施工支洞封堵平面布置图10张、共计33张（一正）。
排水工程范围主要包括：中孔泄洪洞出口明渠段底板盲管排水。
砌体工程范围包括：中孔进水塔启闭机房、排沙底孔出口启闭机房及中孔出口启闭机房的砖砌体及建筑装修、交通桥出口浆砌石、消力池尾坎道路浆砌石护坡，排水沟砌石等项目。
与竣工图编制相关的说明
与竣工图编制相关的说明一、编制依据本竣工图是根据项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。
项目名称的设计文件、施工记录、工程变更单、施工现场记录和其他有关资料编制而成，旨在真实、准确地反映工程实体的面貌。
二、竣工图的编制要求竣工图应符合国家及地方相关法规、标准和规定，图面应清晰、整洁，图纸上所有信息应完整、准确。
三、竣工图的内容竣工图应包括：1. 建筑物的平面图、立面图、剖面图、细部图等。
2. 结构的平面图、立面图、剖面图、细部图等。
3. 设备的平面图、立面图、细部图等。
4. 安装工程的平面图、立面图、细部图等。
5. 其他与工程有关的图纸和资料。
四、竣工图的编制程序1. 收集并整理设计文件、施工记录、工程变更单、施工现场记录和其他有关资料。
2. 根据实际施工情况，对图纸进行修改和完善。
3. 编制竣工图目录，并对每张图纸进行编号。
4. 审核竣工图，确保图纸的准确性和完整性。
5. 装订成册，填写竣工图编制说明，并由相关责任人签字。
五、竣工图的使用和管理竣工图是工程验收、维护、改造和管理的重要依据，应由项目单位妥善保管，并按有关规定及时归档。
使用竣工图时，应确保其完整性和准确性，不得随意涂改、损坏或遗失。
六、其他事项1. 若竣工图与设计文件有重大差异，应说明原因，并及时与设计单位沟通。
2. 竣工图编制过程中，如遇问题，应及时与相关部门和单位沟通，以确保编制工作的顺利进行。
3. 竣工图编制工作应按照项目进度合理安排，确保工程验收工作的顺利进行。
以上内容仅供参考，具体要求应根据实际工程和相关法规、标准进行调整。
竣工图编制说明
竣工图编制说明一、工程概况：朝阳村站位于朝阳村附近，位于市心南路西侧，通惠路与6号桥之间的地块内，大致呈南北走向。
车站总长399m(起始点里程SDK0+000.000～SDK1+399.291),站厅总长345m,标准段净宽19.3m,为地下两层双柱三跨结构，12m宽岛式站台，有效站台长度115m（总长205m）。
车站共设6个出入口，其中3、5、6号出入口为我标段施工范围，垂直电梯与6号出入口合设。
单位工程名称：杭州地铁2号线一期工程车站（含区间）设备安装及装修施工一标段建设管理单位：杭州市地铁集团有限责任公司设计单位：中铁隧道勘察设计院集团有限公司监理单位：中铁济南工程建设监理有限公司施工单位：中铁上海工程局有限公司二、编制依据：1、建设管理单位提供做为工程建设项目施工的全部施工图，包括所附的文字说明，以及有关通用图集、标准图集或施工图册。
2、《城市轨道交通工程档案整理标准》（CJJ/T 180-2012）《建设工程文件的归档整理规范》、《技术制图复制图的折叠方法》（GB/10609.3-2009）等国家行业规范和要求3、开工前期的设计技术交底、图纸会审，施工过程中的设计变更通知单、工程洽商记录、隐蔽工程验收记录以及材料代换等签证记录。
三、编制原则及方法：编制竣工图的基本原则：1、凡在施工中，完全按原设计施工，无任何变动的，在原设计图上加盖“竣工图”标志章，即作为竣工图。
2、凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，在原施工图上注明修改的部分，并附以设计变更通知单和施工说明，然后加盖“竣工图”标志章作为竣工图。
3、凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，或者图面变更面积超过35%的，不宜再在原施工图上修改、补充，应重新绘制改变后的竣工图。
特别是基础、结构、管线等隐蔽工程部位的变更应重新绘制竣工图。
（本册竣工图总计 77 张,有变更的图纸11 张，其中变更面积超过30%的有 0 张，未有重绘图纸）四、编制内容：本工程竣工图按工程实际完工情况编制，竣工图真实反映工程竣工验收时的实际情况。
竣工图编制说明
6
HD2/1E/S/SDY/04/Z01/TK/31/B
A端站厅层小 系统平面图 B端站厅层小
7
HD2/1E/S/SDY/04/Z01/TK/33/B
系统平面图 1/3 B端站厅层小
变更联系单 已归档 设计图纸会 审记录已归 档
8
HD2/1E/S/SDY/04/Z01/TK/34/B
系统平面图 2/3 车站空调水系 统原理图(一)
行施工，在施工过程中严格执行设计要求，按规范施工。经过监理单位、设计 单位、建设单位。施工单位等各方的努力，已经按设计要求完成了工程建设内 容。 新增变更工程施工内容 1 甲 供 设 备 （ 消 声 器 XSQ-A5 、 风 阀 DZ-B4/B5 ） 材 料 表 现 格 信 号 为 （4650*2000*2000、3000*3500）和平面图（4650*3000*2000、3000*4000）不 一致，金属外壳片式消声器及电动组合风阀尺寸均按平面图尺寸为准。 系统图与平面图中 K-A1/SF1 为 2000*1000，而甲供材料表中 KA1/SF1 为 2000*1600，以平面图中为准。 2 排烟风机 XPY-B1 参数改为： 风量： 22600������ /h， 功率： 11kw， 风压： 750Pa； 取消两个电动防烟防火阀，编号为 K-B1/ZF9、XHPF-B1/ZF9，增加两个 500*400 的防烟防火阀，编号为 K-B1/SF4、XHPF-B1/SF7。
3Hale Waihona Puke 3 站厅 17-18 轴风道夹层处消声器有道墙， 无法实现功能， 与装修专业沟通， 吊顶式空调箱。 此墙由装修专业与施工方沟通。 4 大系统平面图 22-23 交 D-E 轴处风管没有三通，而综合管线 22-23 交 D-E 轴处却有三通连接的风管，而且标高是从 3.22m 爬到 3.9m，核实以综合管线为 准施工。 5 朝阳村站 41 轴处过配线轨行区接排热风室的轨顶风道，根据施工进展情 况，如做土建风道，施工起来影响轨行区的车辆通行时间较长，影响车站施工 进度：因此将这段风道改为风管形式。这段过轨风管风道由 3mm 厚冷轧钢板制 作，管外涂耐高温绝缘漆、防锈漆。 10 冷却水系统图中水处理器所连接管径为 DN250，而平面图中所连接管径 为 159，以平面图为准。 11 综合管线图纸中 19-31 轴/D-E 轴，有 3 路消防给水管道和 4 路冷冻水管 道标高都为 3.3m，大系统排风管标高为 3.8m，为了避免开风口造成困难，4 路 冷冻水管道标高抬升，走消防管道上方。 五、详细编制情况：
(整理)竣工图编制说明
竣工图纸编制说明一、编制依据（一）按照（水办[2005]480号文）〈〈水利工程建设项目档案管理规定〉〉文件中第十八条规定，每套竣工图应附编制说明、鉴定意见及目录。
施工单位应按以下要求编制竣工图：1、按施工图施工没有变动的，须在施工图上加盖并签署竣工图章；2、一般性的图纸变更及符合杠改或划改要求的，可在原施工图上更改，在说明栏内注明变更依据，加盖并签署竣工图章；3、凡涉及结构形式、工艺、平面布置等重大改变，或图面变更超过1/3的，应重新绘制竣工图（可不再加盖竣工图章）。
重绘图应按原图编号，并在说明栏内注明变更依据，在图标栏内注明"竣工阶段"和绘制竣工图的时间、单位、责任人。
监理单位应在图标上方加盖并签署"竣工图确认章"。
（二）河南省沙颍河近期治理沈丘代建段工程三标段施工图设计图册。
（三）河南省沙颍河近期治理沈丘代建段工程三标段设计变更文件。
二、竣工图绘制1、本工程无设计变更，均按原设计图纸施工。
（监理[沈丘城区4标]技案002号）合同名称：沙颍河近期治理工程沈丘段第4标段合同编号：SYH—SQSG—05（监理[沈丘城区4标]验报001号）合同名称：沙颍河近期治理工程沈丘段第4标段合同编号：SYH—SQSG—05施工技术方案报审表（河南大河[2007]技案002）合同名称：河南省沙颍河近期治理沈丘代建段第七标合同编号：SYH-SQDJ-01（监理[沈丘城区7标]技案002号）合同名称：沙颍河近期治理工程沈丘段第7标段合同编号：SYH—SQDJ—01（监理[沈丘城区7标]验报001号）合同名称：沙颍河近期治理工程沈丘段第7标段合同编号：SYH—SQDJ—01。
竣工图编制说明_2
附件3：****（施工合同）竣工图编制说明一、工程概况工程名称:建设管理单位:设计单位:监理单位:施工单位:二、编制依据1.建设管理单位提供作为工程建设项目施工的全部施工图, 包括所附的文字说明, 以及有关通用图集、标准图集或施工图册。
2.《技术用图复制图的折叠方法》（GB/T10609.3—1989）等国家、行业规范和要求。
3、开工前期的设计技术交底、图纸会审, 施工过程中地设计变更通知、工程洽商记录、隐蔽工程验收记录, 以及材料变更通知签证记录等。
三、编制时间18根据相关规定“工程建设项目施工完工及调试完成后, 施工单位、监理单位应根据工程实际情况和行业规定、标准以及合同规定的要求编制项目竣工文件。
”, 因此我公司召集工程专业人员在****年*月——****年*月进行竣工图编制。
四、编制竣工图的专业技术人员情况参与工程施工的工程技术人员***、***等、档案专业人员***、质量检查人员***等共计*名, 从事竣工图编制工作, 从收集设计变更通知和洽商单等文件, 到核对分部工程、单位工程、隐蔽工程验收文件, 力争做到竣工图反映的情况与工程建设项目实际完成相符, 没有误差, 以保证竣工图的质量。
五、编制要求及方法1.竣工图应由施工单位负责编制或施工单位委托设计单位编制竣工图的, 应明确规定施工单位和监理单位的审核和签字认可责任。
2.竣工图应完整、准确、清晰、规范、修改到位, 真实反映项目竣工验收时的实际情况。
3.按施工图施工没有变动的, 由竣工图编制单位在施工图上加盖并签署竣工图章。
4、一般性图纸变更及符合杠改或划改要求的变更, 可在原图上更改, 加盖并签署竣工图章。
195. 涉及结构形式、工艺、平面布置、项目等重大改变及图面变更面积超过10％的, 应重新绘制竣工图。
重绘图按原图编号, 末尾加注“竣”字, 或在新图图标内注明“竣工阶段”并签署竣工图章。
（竣工图总计张, 有变更的图纸张, 其中变更面积超过10％的张, 已重绘张）六、对竣工图质量作出自我评价从完整性、准确性、系统性三个方面对竣工图质量作出客观评价。
竣工图编制说明
竣工图编制说明一、工程概况随岳高速公路湖北省北段位于湖北省随州市境内，呈南北向延伸，起于随州市曾都区淮河镇出山店（鄂豫两省交界的界河），经淮河、天河、封江、厉山、新街、安居、均川等8个乡镇，止于随州市均川镇与孝襄高速公路随州枢纽互通，路线全长76.295km，为双向四车道高速公路，设计速度：100公里/小时，路基宽度：26米，汽车荷载等级：公路-Ⅰ级；桥梁宽度：26米。
路面工程施工第2合同段范围为K36+400～K78+671.839（其中K46+500=K45+369.034，短链1134.966米），路面总长度为41.136873公里，工程包括土建施工第5合同段、第6合同段、第7合同段、第8合同段和第9合同段。
二、路线所经地区自然条件项目地貌单元分区，随州北部属桐柏山南坡，随州南部属大洪山脉。
根据地貌成因、形态及组合特征，本合同段包括构造剥蚀丘陵区,山顶多呈浑圆的馒头状，冲沟呈宽“Ｕ”形谷，以侵蚀剥蚀为主。
地形呈垄岗状，以低丘为主；以及逐步过渡到厉山附近的河谷冲积平原区，由府河冲积平原组成，地形平坦开阔，河流两岸高漫滩、一、二级阶地发育。
三、路面结构形式1.路面结构和路面厚度⑴本项目路缘带、硬路肩均采用与行车道相同的路面结构组合及路面厚度。
⑵主线沥青混凝土面层采用三层结构，其分别为：表面层选用SMA-13级配，厚度4cm；中面层选用AC-20C级配，厚度6cm；下面层选用AC-25C级配，厚度8cm。
⑶桥面铺装沥青混凝土层及匝道沥青混凝土面层均采用两层结构，其分别为：表面层选用SMA-13级配，厚度4cm，下面层选用AC-20C级配，厚度6cm。
⑷基层采用水泥稳定级配碎石，主线厚度采用36cm（分两层施工，每层厚18cm），互通匝道采用18cm。
⑸底基层采用水泥稳定碎石，主线厚度采用20cm，互通匝道厚度采用18cm。
2.土路肩加固土路肩采用C20砼预制块加固。
3.路基横断面布置主线路基横断面采用标准整体式路基，其中，四车道路段路基全宽26.00米，计算行车速度为100km/h.具体布置为：0.75+3.00+2×3.75+0.75+2.0+0.75+2×3.75+3.00+0.75＝26.0(米)即行车道宽2×7.5米，中间带:2×0.75米路缘带+2.00米中央分隔带＝3.5米，硬路肩2×3.0米，土路肩2×0.75米。
竣工图说明
（一）竣工图
1．设计单位编制竣工图：依据DL/T 5229—2005“电力工程竣工文件编制规定”。
竣工图审核应由竣工图编制单位负责。
对于“DL/T 5229—2005标准”规定，不再编制的四级图、五级图的，业主应以有效方式明确要求,由设计单位编制，还是施工单位编制。
2．施工单位编制竣工图：依据DA/T28-2002中有关“竣工图的编制规定”。
3．引进项目、国外设备的白图与电子签署问题，应在技术合同中明确。
竣工图，按规定应由外方签字确认。
可由外方工代或出具委托函委托有关单位签字确认。
不得使用复印图归档。
（二）竣工图章
1．设计单位编制的竣工图，按照DL/T5229-2005的要求，图中标识了“竣工阶段”，且图标中已有各级责任者的签署。
则不需再按DA/T28标准中的竣工图章式样加盖。
因为图标中既有“竣工阶段”、“图号”等标识，又有各级责任者的签署，已起到了标识和可追溯的作用。
这也符合DA/T28标准中“行业主管部门规定由设计单位编制竣工图的，按要求签署竣工图标”。
2．施工单位编制的竣工图，应按国家档案局DA/T 28—2002标准的“竣工图章”式样加盖。
签署及审核手续要完备，不得代签。
3．竣工图章应使用红色印泥，盖在图标栏上方的空白处。
（三）监理文件、设备出厂质量证明文件，《工程建设监理规定》、“制造行业对出厂质量”规定的移交范围与DA/T 28—2002“归档范围”有矛盾时，应以国家档案局DA/T 28—2002要求的“归档范围”移交。
某某工程竣工图编制说明
某某工程竣工图编制说明1.工程概况1、地理位置及交通****井田位于山西省****村一带，行政区划属********管辖。
同时井田位于****中段西部，主要山梁走向南北向，地形复杂，切割强烈，沟谷多呈“V”字型，地势东南高西北低，最高点位于本井田南东部边界处标高为1320m左右，最低点位于本井田西北部水ZK0-1孔附近，标高为1010m左右，最大相对高差310 m，属中一高山区，为黄土剥蚀型地貌。
本区距*******为5km，向东北70km可达****火车集运站，经北同蒲铁路线可达全国各地，正在筹建中的专用铁路线，它的建成进一步提高矿山的交通运输能力。
2、矿区自然条件（1）地形地貌井田位于***中段西部，主要山梁走向南北向，地形复杂，切割强烈，沟谷多呈“V”字型，地势东南高西北低，最高点位于本井田南东部边界处标高为1320m左右，最低点位于本井田西北部水ZK0-1孔附近，标高为1010m左右，最大相对高差310 m，属中一高山区，为黄土剥蚀型地貌。
（2）气象本区属温带大陆性季风气候，四季分明，昼夜温差大。
冬季漫长寒冷少雪，春旱风大升温较快，夏季短暂炎热多雨，秋季凉爽天气晴朗。
据《兴县志》记载，年平均气温为8.1℃～12.8℃，一月份最冷，平均气温为-9.4℃，7月份最热，平均气温为23.2℃；极端最低气温为-29.3℃（1958年1月16日），极端最高气温为38.4℃（1961年6月11日），年平均太阳总幅射为559080J/cm2。
全年风向以东风为主，西风次之，历年平均风速2.4m/s，最大风速可达20m/s。
多年平均降雨量为625mm，年最大降雨量为844.6mm，降雨量分配极不均匀，多集中于每年6月下旬至9月上旬，占全年的66.2%。
年平均蒸发量为2090.8mm，最大蒸发量为2541.0mm（1972年）。
年平均无霜期为174d，初霜一般出现在9月26日至10月13日之间，终霜一般在翌年的4月3日至4月20日之间。
竣工图编制说明
三门峡至淅川高速公路卢氏至西坪段土建9标工程竣工图编制说明一、工程概况三门峡至淅川高速公路卢氏至西坪段土建工程是三淅高速公路南段，起于卢氏县西南侧的马家岭，接三淅高速公路北段终点，向南止于西峡县西平镇，线路全长84.214Km（短链1.708Km）。
本标段为LXTJ-9标段，起止里程为K44+200～YK52+260，线路长8.040（短链19.919m），主要工程数量见下表：二、开、交工时间开工时间：三、主要技术指标公路等级：四车道高速公路；设计速度：80Km/h；路基宽度：整体式24.5m，分离式12.75m（桥梁12.25m）；桥涵设计荷载：公路—Ⅰ级；设计洪水频率：特大桥1/300、其它桥涵和路基1/100。
四、编制依据(1) 三淅高速公路卢氏至西坪段LXTJ-9标招标文件、标前答疑及有关补遗资料。
(2) 我单位与业主公司签订的合同文件、补充协议。
(3) 中交第二公路勘察设计研究院提供的有关设计图纸、设计文件、设计资料。
(4) 设计变更、补充设计图及相关会议纪要。
五、执行的规范标准《河南省公路建设项目文件材料立卷归档整理规范》六、主要的施工方案6.1 路基工程路基填筑试验段(1) 清表清表范围为试验路段红线内范围，清表深度为20~30厘米。
路基用地范围内的树木、灌木丛等均应在施工前砍伐或移植，砍伐的树木应堆放在路基用地之外，并妥善处理。
防止干枯后引起火灾；用地范围内的垃圾、有机物残渣及原地面内的树根、草皮、农作物的根系和表土应予以清除，并将路基用地范围内的坑穴按坟坑处理方案处理合格。
(2) 恢复中桩及边线在清表完后，先按设计断面图，恢复中桩，计算路基宽度放出边线位置其边线比设计宽度每边加宽30cm并按设计断面图测量左、中、右断面高程,并提交测量放线资料交监理工程师检查。
(3) 原地面碾压在场地放样完成后，填方段应全面进行填前碾压，并按土工试验确定的重型击实，密实度达到90%。
3.1.1.3.2试验段路基填筑(1) 填筑前准备填前碾压完毕后，测量人员要全面恢复道路中线，每20米设一中线桩，在地形起伏较大的地段或曲线段内进行加密断面，标明桩号。
竣工图的编制说明
竣工图编制说明一、工程概况:高陵收费站改扩建工程包括新建项目和改建项目;新建项目有：1、收费大棚,建筑面积,采用钢网架结构;2、宿舍楼,建筑面积981m2,是一个三层的砖混结构;3、锅炉房,建筑面积,一层框架结构;4、配电房,建筑面积,一层框架结构;5、门房,建筑面积,一层砖混结构;6、室外工程,包括混凝土路面和篮球场、停车场、给排水、采暖、电气、站区绿化;改建项目：餐厅,建筑面积141m2,本工程新建宿舍楼、锅炉房、配电房、门房项目按抗震设防7度设防,场地类别Ⅱ类,设计使用年限50年,耐火等级2级,砼强度等级：垫层为C15,其余为C25;外墙为240厚承重空心砖,内墙为240厚承重空心砖,M5水泥砂浆;新建收费大棚为螺栓球钢网架结构,耐火等级为3级;二、开、竣工日期开工日期：2014年8月15日交工日期：2015年5月30日三、施工依据设计图纸、施工规范、项目文件1,高陵收费站改扩建房建工程工程设计文件、合同文件;2,有关房建工程施工所用的技术规范3,依据西禹高速公路高陵收费站改扩建工程大修专项工程管理处、项目组、驻地办及设计单位下发的相关文件; 四、设计变更情况、原因及依据根据设计变更文件与竣工图当好对照一览表分别列举;五、现场质量管理组织机构1、本公司早已实行项目法施工,实行公司领导下管理;鉴于该工程的重要性,本公司有幸承建,将该工程列为本公司重点项目,由公司直接组建重点工程项目部;2、先派具有丰富施工管理经验和综合协调能力的国家一级资质的项目经理,担任该工程项目经理、项目副经理,本工程将选派业主考察确认,均荣获市级优秀项目经理称号的项目经理、副经理担任本工程的管理工作;3、挑选思想、技术业务过硬的,并参加过大型项目及类似工程施工、经验丰富的技术骨干组建项目部,扎扎实实、兢兢业业、认真负责、出色完成该工程施工任务;4、项目部建立高效合理的管理部门,科室齐全,按岗设人,严格岗位责任,各司其职,各负其责,项目部将每天召开工程碰头会以加强内部各方面管理,主动配合和协助业主做好各专业分包队伍的管理工作,保证工程顺利进行;项目经理常驻现场的保证措施委派热爱本责工作,有极强工作责任心且具有丰富高层建筑施工经验的建设部核准的一级资质,并经业主考察确认的项目经理担任该工程的项目经理,并承诺常驻现场;项目经理代表企业法人在工程质量、工期、安全等方面向业主全面负责,并确保工程总目标的实现;本工程施工期间,项目经理不再参加其它任何中小型项目的投标工作及不再兼任任何中小项目的项目管理工作,以确保全身心地投入本项目的建设;项目经理驻现场,因事外出必须向业主、监理例行请假制度,并安排好现场各项工作,一般情况下不得离开工地,且离开工地必须明确行踪,保持通讯联络,擅离工地,或不履行请假制度等愿接受业主的经济处罚;5、在工作中,项目经理必须严励自律,同时应加强对项目部施工技术人员的管理与技术学习培训,努力提高项目部的整体素质与管理力度,主动与业主、监理积极配合,确保工程施工的正常运行;6、本公司将上述内容作为本公司向业主的承诺,及作为项目经理的工作纪律,常驻现场的保证,兢兢业业,扎扎实实,认真负责完成本工程建设;三、资源配备1、技术配备1测量放线,根据业主提供的测量坐标控制点进行复核,布设坐标控制网,引测半永久型施工水准点;2组织学习、熟悉施工图纸、领会设计意图,做好图纸会审准备工作;3对施工技术人员和操作工人组织培训学习,进行分级交底;4编制施工进度控制实施细则,分解工程进度控制目标,明确各自责职,确保工期;5编制工程质量实施细则,确定质量控制点,分解施工质量目标,建立施工质量保证体系,对特殊部位如测量放线等编制作业指导书;6编制施工成本控制实施细则,分解施工成本控制目标,建成施工成本信息监控体系,编制材料、设备进货计划,落实乙供材货源,提供甲供材料、设备供应计划;2,主要施工机械设备使用计划表主要施工机械设备使用计划表土建六、竣工图编制过程中需要说明的问题竣工图编制本着与原设计图对应的原则,图纸编排顺序与原设计一致,竣工图纸图号与设计图纸图号一致;变更增加的图纸按照图纸编排顺序列入相应的位置,变更减少的图纸直接去掉,图号顺延;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竣工图编制说明
一、工程概况:
高陵收费站改扩建工程包括新建项目和改建项目。
新建项目有：
1、收费大棚，建筑面积1142.68m2，采用钢网架结构。
2、宿舍楼，建筑面积981m2，是一个三层的砖混结构。
3、锅炉房，建筑面积61.4m2，一层框架结构。
4、配电房，建筑面积77.68m2，一层框架结构。
5、门房，建筑面积26.27m2，一层砖混结构。
6、室外工程，包括混凝土路面和篮球场、停车场、给排水、采暖、电气、站区绿化。
改建项目：餐厅，建筑面积141m2，
本工程新建宿舍楼、锅炉房、配电房、门房项目按抗震设防7度设防，场地类别Ⅱ类，设计使用年限50年，耐火等级2级，砼强度等级：垫层为C15，其余为C25。
外墙为240厚承重空心砖，内墙为240厚承重空心砖，M5水泥
砂浆。
新建收费大棚为螺栓球钢网架结构，耐火等级为3级。
二、开、竣工日期
开工日期：2014年8月15日交工日期：2015年5月30日
三、施工依据（设计图纸、施工规范、项目文件)
1,高陵收费站改扩建房建工程《工程设计文件》、合同文件。
2，有关房建工程施工所用的技术规范
3，依据西禹高速公路高陵收费站改扩建工程大修专项工程管理处、项目组、驻地办及设计单位下发的相关文件。
四、设计变更情况、原因及依据
根据设计变更文件与竣工图当好对照一览表分别列举。
五、现场质量管理组织机构
1、本公司早已实行项目法施工，实行公司领导
调、管理。
鉴于该工程的重要性，本公司有幸承
建，将该工程列为本公司重点项目，由公司直接
组建重点工程项目部。
2、先派具有丰富施工管理经验和综合协调能力
的国家一级资质的项目经理，担任该工程项目经
理、项目副经理，本工程将选派业主考察确认，
均荣获市级优秀项目经理称号的项目经理、副经
理担任本工程的管理工作。
3、挑选思想、技术业务过硬的，并参加过大型
项目及类似工程施工、经验丰富的技术骨干组建项目部，扎扎实实、兢兢业业、认真负责、出色完成该工程施工任务。
4、项目部建立高效合理的管理部门，科室齐全，按岗设人，严格岗位责任，各司其职，各负其责，项目部将每天召开工程碰头会以加强内部各方面管理，主动配合和协助业主做好各专业分包队伍的管理工作，保证工程顺利进行。
项目经理常驻现场的保证措施
委派热爱本责工作，有极强工作责任心且具有丰富高层建筑施工经验的建设部核准的一级资质，并经业主考察确认的项目经理担任该工程的项目经理，并承诺常驻现场。
项目经理代表企业法人在工程质量、工期、安全等方面向业主全面负责，并确保工程总目标的实现。
本工程施工期间，项目经理不再参加其它任何中小型项目的投标工作及不再兼任任何中小项目的项目管理工作，以确保全身心地投入本项目的建设。
项目经理驻现场，因事外出必须向业主、监理例行请假制度，并安排好现场各项工作，一般情况下不得离开工地，且离开工地必须明确行踪，保持通讯联络，擅离工地，或不履行请假制度等愿接受业主的经济处罚。
5、在工作中，项目经理必须严励自律，同时应加强对项目部施工技术人员的管理与技术学习培训，努力提高项目
部的整体素质与管理力度，主动与业主、监理积极配合，确保工程施工的正常运行。
6、本公司将上述内容作为本公司向业主的承诺，及作为项目经理的工作纪律，常驻现场的保证，兢兢业业，扎扎实实，认真负责完成本工程建设。
三、资源配备
1、技术配备
（1）测量放线，根据业主提供的测量坐标控制点进行复核，布设坐标控制网，引测半永久型施工水准点。
（2）组织学习、熟悉施工图纸、领会设计意图，做好图纸会审准备工作。
（3）对施工技术人员和操作工人组织培训学习，进行分级交底。
（4）编制施工进度控制实施细则，分解工程进度控制目标，明确各自责职，确保工期。
（5）编制工程质量实施细则，确定质量控制点，分解施工质量目标，建立施工质量保证体系，对特殊部位如测量放线等编制作业指导书。
(6)编制施工成本控制实施细则，分解施工成本控制目标，建成施工成本信息监控体系，编制材料、设备进货计划，落实乙供材货源，提供甲供材料、设备供应计划。
2,主要施工机械设备使用计划表
主要施工机械设备使用计划表（土建）
六、竣工图编制过程中需要说明的问题
竣工图编制本着与原设计图对应的原则，图纸编排顺序与原设计一致，竣工图纸图号与设计图纸图号一致。
变更增加的图纸按照图纸编排顺序列入相应的位置，变更减少的图纸直接去掉，图号顺延。
