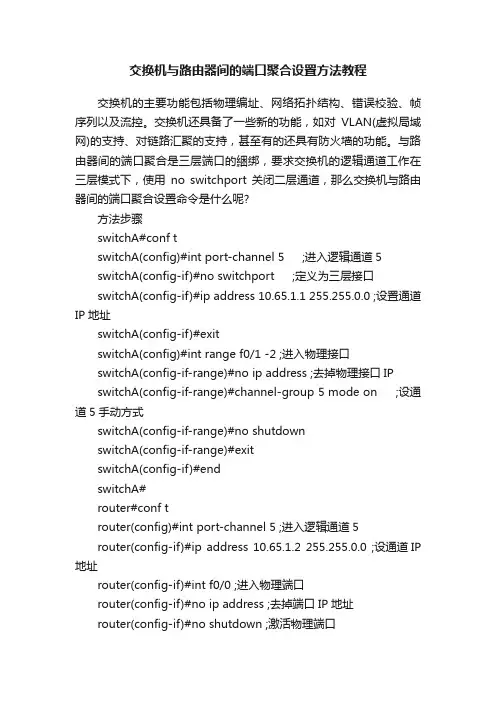

交换机与路由器间的端口聚合设置方法教程
交换机与路由器间的端口聚合设置方法教程交换机的主要功能包括物理编址、网络拓扑结构、错误校验、帧序列以及流控。
交换机还具备了一些新的功能,如对VLAN(虚拟局域网)的支持、对链路汇聚的支持,甚至有的还具有防火墙的功能。
与路由器间的端口聚合是三层端口的綑绑,要求交换机的逻辑通道工作在三层模式下,使用no switchport 关闭二层通道,那么交换机与路由器间的端口聚合设置命令是什么呢?方法步骤switchA#conf tswitchA(config)#int port-channel 5 ;进入逻辑通道5switchA(config-if)#no switchport ;定义为三层接口switchA(config-if)#ip address 10.65.1.1 255.255.0.0 ;设置通道IP地址switchA(config-if)#exitswitchA(config)#int range f0/1 -2 ;进入物理接口switchA(config-if-range)#no ip address ;去掉物理接口IPswitchA(config-if-range)#channel-group 5 mode on ;设通道5手动方式switchA(config-if-range)#no shutdownswitchA(config-if-range)#exitswitchA(config-if)#endswitchA#router#conf trouter(config)#int port-channel 5 ;进入逻辑通道5router(config-if)#ip address 10.65.1.2 255.255.0.0 ;设通道IP 地址router(config-if)#int f0/0 ;进入物理端口router(config-if)#no ip address ;去掉端口IP地址router(config-if)#no shutdown ;激活物理端口router(config-if)#channel-group 5 ;添加到通道5router(config-if)#int f0/1router(config-if)#no ip addressrouter(config-if)#no shutdownrouter(config-if)#channel-group 5router(config-if)#endrouter补充:交换机基本使用方法作为基本核心交换机使用,连接多个有线设备使用:网络结构如下图,基本连接参考上面的【方法/步骤1:基本连接方式】作为网络隔离使用:对于一些功能好的交换机,可以通过模式选择开关选择网络隔离模式,实现网络隔离的作用,可以只允许普通端口和UPlink端口通讯,普通端口之间是相互隔离不可以通讯的除了作为核心交换机(中心交换机)使用,还可以作为扩展交换机(接入交换机)来扩展网络放在路由器上方,扩展网络供应商的网络线路(用于一条线路多个IP的网络),连接之后不同的路由器用不同的IP连接至公网相关阅读:交换机硬件故障常见问题电源故障:由于外部供电不稳定,或者电源线路老化或者雷击等原因导致电源损坏或者风扇停止,从而不能正常工作。
华为交换机端口聚合
华为交换机端口聚合
工具/原料
电脑一台
方法/步骤
首先,打开我们的网卡设置界面,确保我们的ip地址与交换机的管理ip地址在同一个网段
我们在浏览器的地址栏上输入交换机的管理ip,输入正确的账户密码
点击主界面右边的选项进入端口管理界面
在右边的界面我们看到有端口限速的选项我们点击进去会看到我们这个交换机下面的多有端口的带宽情况,默认情况下是不限速的
我们点击其中一个我们需要限制的端口进去输入我们需要限制的带宽,我们在这里可以限制某个端口的上行和下行带宽,输入完毕后点击确定带宽限制完毕
感谢您的阅读,祝您生活愉快。
3900 系列华为交换机操作手册---10-端口汇聚操作
端口汇聚目录目录第1章端口汇聚配置..............................................................................................................1-11.1 端口汇聚简介.....................................................................................................................1-11.1.1 端口汇聚概述...........................................................................................................1-11.1.2 LACP协议简介........................................................................................................1-11.1.3 操作Key..................................................................................................................1-21.1.4 手工汇聚..................................................................................................................1-21.1.5 静态LACP汇聚.......................................................................................................1-31.1.6 动态LACP汇聚.......................................................................................................1-41.1.7 端口汇聚组的类型....................................................................................................1-51.2 配置端口汇聚.....................................................................................................................1-61.2.1 配置手工汇聚组.......................................................................................................1-61.2.2 配置静态LACP汇聚组............................................................................................1-71.2.3 配置动态LACP汇聚组............................................................................................1-81.3 端口汇聚配置显示与维护...................................................................................................1-91.4 以太网端口汇聚配置举例.................................................................................................1-10第1章端口汇聚配置1.1 端口汇聚简介1.1.1 端口汇聚概述端口汇聚是将多个端口汇聚在一起形成一个汇聚组,以实现出/入负荷在汇聚组中各个成员端口中的分担,同时也提供了更高的连接可靠性。
华为交换机端口汇聚不同版本配置命令汇总
------------------------------------------------------------------
[Quidway] interface ethernet1/0/2
[Quidway-Ethernet1/0/2] port link-aggregation group 1
------------------------------------------------------------------
汇聚组中只有一个端口时,只能通过删除汇聚的方式将端口从汇聚中删除。手工汇聚时端口的LACP协议自动关闭。汇聚组中的端口可能处于两种状态:selected或unselected,只有selected状态的端口可以转发用户报文。
静态汇聚:创建静态汇聚组-->端口加入汇聚组
例:[Quidway] link-aggregation group 1 mode manual
[Quidway] interface Ethernet1/0/1
[Quidway-Ethernet1/0/1] port link-aggregation group 1
[Quidway-Ethernet1/0/1] lacp enable
动态汇聚中,端口的LACP协议处于开启状态。只有速率和双工属性相同、连接到同一个设备、有相同基本配置的端口才能被动态汇聚在一起
------------------------------------------------------------------
华为交换机两种端口聚合模式使用实例剖析
2.5 配置举例介绍了两种模式下的典型应用场景举例。
2.5.1 配置手工负载分担模式链路聚合示例2.5.2 配置静态LACP 模式链路聚合示例2.5.1 配置手工负载分担模式链路聚合示例2 LACP 配置组网需求如图2-4 所示,S-switch-A 和S-switch-B 为两台S-switch 设备,它们之间的链路为某城域网骨干传输链路之一,要求S-switch-A 和S-switch-B 之间的链路有较高的可靠性,并在S-switch-A 和S-switch-B 之间实现数据流量的负载分担。
配置思路采用如下的思路配置负载分担链路聚合:1. 创建Eth-Trunk。
2. 加入Eth-Trunk 的成员接口。
说明创建Eth-Trunk 后,缺省的工作模式为手工负载分担模式,所以,缺省情况下,不需要配置其模式为手工负载分担模式。
如果当前模式已经配置为其它模式,可以使用mode 命令更改。
数据准备为完成此配置例,需准备的数据:l 链路聚合组编号。
l Eth-Trunk 的成员接口类型和编号。
配置步骤1. 创建Eth-Trunk# 配置S-switch-A。
<Quidway> system-view[Quidway] sysname S-switch-A[S-switch-A] interface eth-trunk 1[S-switch-A-Eth-Trunk1] quit# 配置S-switch-B。
<Quidway> system-view[Quidway] sysname S-switch-B[S-switch-B] interface eth-trunk 1[S-switch-B-Eth-Trunk1] quit2. 加入Eth-Trunk 的成员接口# 配置S-switch-A。
[S-switch-A] interface Ethernet0/0/1[S-switch-A-Ethernet0/0/1] eth-trunk 1[S-switch-A-Ethernet0/0/1] quit[S-switch-A] interface Ethernet0/0/2[S-switch-A-Ethernet0/0/2] eth-trunk 1[S-switch-A-Ethernet0/0/2] quit[S-switch-A] interface Ethernet0/0/3[S-switch-A-Ethernet0/0/3] eth-trunk 1[S-switch-A-Ethernet0/0/3] quit# 配置S-switch-B。
交换机端口汇聚操作方法
交换机端口汇聚操作方法
交换机端口汇聚操作方法如下:
1. 首先,将需要汇聚的端口设置为Trunk(汇聚)模式。
在交换机的管理界面或命令行界面中,找到对应的端口配置选项,将其设置为Trunk 模式。
Trunk 模式允许传递多个VLAN 的数据。
2. 接下来,选择一个VLAN 作为Trunk 的本地VLAN。
这是你想要在交换机上配置的VLAN,并且可以在Trunk 模式下传递给其他设备。
在交换机的管理界面或命令行界面中,找到VLAN 配置选项,将其设置为本地VLAN。
3. 配置Trunk 端口的允许VLAN。
在交换机的管理界面或命令行界面中,找到Trunk 端口的配置选项,配置允许通过Trunk 端口的VLAN。
可以选择允许所有VLAN 通过,或者限制只允许特定的VLAN 通过。
4. 如果需要,配置VLAN 标记选项。
有些交换机支持VLAN 标记功能,即将传递的数据进行标记以区分不同的VLAN。
在交换机的管理界面或命令行界面中,找到VLAN 标记配置选项,并根据需要进行配置。
5. 最后,保存并应用配置。
在交换机的管理界面或命令行界面中,找到保存配置的选项,并将配置应用到交换机上。
确认配置成功应用后,Trunk 端口即可开始汇聚工作,传递多个VLAN 的数据。
请注意,不同品牌和型号的交换机可能具有不同的配置方法和选项,以上是一般的操作步骤,具体操作需参考交换机的用户手册或官方文档。
华为MA5600上行端口聚合
DSLAM设备(华为MA5600)链路聚合设备链路聚合主要环节在于端口状态属性必须一致(包含需要聚合端口以及对接设备聚合端口)。
端口连接时注意先插主端口优先UP然后依次其他端口。
命令功能link-aggregation命令用于配置以太网端口聚合。
端口聚合是以太网桥接设备将多个以太网端口划分到一个端口聚合组中,实现端口聚合组中端口间的保护以及负荷分担的功能。
当以太网端口聚合配置成功后,可以实现端口聚合组中端口间的保护以及负荷分担的功能。
undo link-aggregation命令用于删除以太网端口聚合。
当以太网端口聚合删除成功后,端口聚合组被删除,取消端口聚合组中端口间的保护以及负荷分担的功能。
命令格式link-aggregation port-list mode {ingress | egress-ingress }参数说明模式SCU模式级别操作员级使用指南∙SCU板支持配置聚合组。
∙手工聚合组指由人工手动创建和完成链路聚合控制的聚合组。
链路两端的系统不使用LACP协议。
∙LACP静态聚合组指由人工手动创建,但由运行在链路两端的系统上的LACP协议完成链路聚合控制的聚合组。
使用实例举例:将以太网端口0/7/0和0/7/1设置为聚合端口,聚合组的报文分发模式为engress-ingress。
huawei(config-if-scu-0/7)#link-aggregation{ port-list<S><1,255> }:0,1{ mode<E><ingress,egress-ingress> }:egress-ingressCommand:link-aggregation 0,1 ingress输出说明∙当成功配置或删除以太网端口聚合时,系统无提示。
∙对于语法错误的输入命令,系统返回的错误提示信息请参见“命令操作特点交互特性命令执行失败提示”。
华为S3328链路聚合2.1首先数VLAN数据配置手工汇聚:创建Eth-trunk口将端口加入到Eth-trunk组中,数据配置在Eth-trunk下配置例:1、先将端口下原有的数据删除,有些版本没有这些命令就不需要删除了[Quidway] interface ethernet 0/0/1[Quidway-Ethernet0/0/1] undo port default vlan[Quidway-Ethernet0/0/1] undo ntdp enable[Quidway-Ethernet0/0/1] undo ndp enable[Quidway-Ethernet0/0/1] bpdu disable[Quidway] interface ethernet 0/0/2[Quidway-Ethernet0/0/1] undo port default vlan[Quidway-Ethernet0/0/1] undo ntdp enable[Quidway-Ethernet0/0/1] undo ndp enable[Quidway-Ethernet0/0/1] bpdu disable2、创建Eth-trunk口,并将端口加入到Eth-trunk组中[Quidway] interface Eth-trunk 1[Quidway] interface ethernet 0/0/1[Quidway-Ethernet0/0/1] eth-trunk 2[Quidway] interface ethernet 0/0/2[Quidway-Ethernet0/0/1] eth-trunk 23、数据配置在Eth-trunk口下进行[Quidway]interface Eth-trunk 2[Quidway-Eth-Trunk1]description to_5600B 端口标签描述[Quidway-Eth-Trunk1] port trunk allow-pass vlan 2097 定义vlan2097为trunk[Quidway-Eth-Trunk1]port hybrid untagged vlan 885 定义vlan2097为hybrid[Quidway-Eth-Trunk1]qinq vlan-translation enable 开启VLAN QINQ功能[Quidway-Eth-Trunk1]port vlan-stacking vlan 938 to 1385 push vlan 885 priority-inherit执行QINQ作用885外层234至1281是内层双层vlan用vlan-stacking[Quidway-Eth-Trunk1] port vlan-mapping external-vlan 2097 map-external-vlan 2097 priority-inherit2097单层VLAN用vlan-mapping2.2端口状态属性配置[Quidway]interface Ethernet0/0/1[Quidway-Ethernet0/0/1]undo negotiation auto 关闭自协商[Quidway-Ethernet0/0/1]duplex full 全双工[Quidway-Ethernet0/0/1]speed 100[Quidway]interface Ethernet0/0/2[Quidway-Ethernet0/0/2]undo negotiation auto[Quidway-Ethernet0/0/2]duplex full[Quidway-Ethernet0/0/2]speed 100以上数据就完成了。
华为交换机端口汇聚的配置
交换机端口汇聚的配置一、实验目的通过对交换机端口汇聚的配置,了解交换机端口的一些基本配置信息,并掌握相关的重要命令,利用交换机Console口命令对交换机进行配置,明白端口汇聚的作用。
二、实验内容1、修改交换机主机名2、修改交换机端口地址与属性3、配置交换机端口的静态MAC 地址表4、实现交换机的端口汇聚三、网络实验图PC机四、实验步骤(1)、按拓扑图连线连线:按拓扑图将Switch1的E1/0/1与Switch2的E0/1相连,Switch1的E1/0/2与Switch2的E0/2相连,PC机COM口与Switch1的Console口相连,网线与E0/24相连。
(2)、设置Switch1的E1/0/1和E1/0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch1[switch1]interface ethernet 1/0/1[switch1-Ethernet0/1]speed 100[switch1-Ethernet0/1]duplex full[switch1-Ethernet0/1]int e1/0/2[switch1-Ethernet0/2]speed 100[switch1-Ethernet0/2]duplex full[switch1-Ethernet0/2]quit(3)、设置Switch2的E0/1和E0/2端口<Quidway>sysSystem View: return to User View with Ctrl+Z. [Quidway]sysname switch2[switch2]interface ethernet 0/1[switch2-Ethernet0/1]speed 100[switch2-Ethernet0/1]duplex full[switch2-Ethernet0/1]int e0/2[switch2-Ethernet0/2]speed 100[switch2-Ethernet0/2]duplex full[switch2-Ethernet0/2]quit(4)、汇聚交换机的E0/1和E0/2端口交换机Switch1上端口汇聚[switch1-Ethernet1/0/2]quit[switch1]link-aggregation group 1 mode static[switch1]interface e1/0/1[switch1-Ethernet1/0/1]port link-aggregationgroup 1[switch1-Ethernet1/0/1]interface e1/0/2[switch1-Ethernet1/0/2]port link-aggregationgroup 1交换机Switch2上端口汇聚[switch2]link-aggregation e0/1 to e0/2 both(5)、配置交换机1的VLAN1地址[switch1]int vlan-interface 1[switch1-Vlan-interface1]%Apr 2 00:01:27:508 2000 switch1 L2INF/5/VLANIFLINK STATUS CHANGE:- 1 - Vlan-interface1: is UP[switch1-Vlan-interface1]ip address192.168.1.1 255.255.255.0[switch1-Vlan-interface1]%Apr 2 00:01:41:967 2000 switch1IFNET/5/UPDOWN:- 1 -Line protocol on the interface Vlan-interface1 is UP[switch1-Vlan-interface1]quit[switch1]disp int vlan 1Vlan-interface1 current state :UP Line protocol current state :UP IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938b Internet Address is 19Description : HUAWEI, Quidway Series,Vlan-interface1 Interface The Maximum Transmit Unit is 1500(6)、配置交换机2的VLAN1地址[switch2]interface vlan-interface 1[switch2-Vlan-interface1]ip address192.168.1.2 255.255.0[switch2-Vlan-interface1]quit[switch2]disp interface vlan 1Vlan-interface1 current state :UPDLine protocol current state :UP[switch2-Ethernet1/0/2]IP Sending Frames' Format is PKTFMT_ETHNT_2,Hardware address is 000f-e220-938bNGE:- 1-8:01:04 2000 switch2 ARP/4/DUPIFIP:Duplicateaddress 192.168.1.2 on VLInternet Address is 192.168.1.2/24 Primary227634, ifAdminStatus is 1, ifOperStatuN1,Description : HUAWEI, Quidway Series,Vlan-interface1 Interface-Vlan-interfas is 2%Apr 1 23:57:54:1000 2000 switch2The Maximum Transmit Unit is 1500(7)、测试汇聚结果[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_Cto break Reply from 192.168.1.2: bytes=56 Sequence=1ttl=254 time=27 ms Reply from 192.168.1.2: bytes=56 Sequence=2ttl=254 time=7 ms Reply from 192.168.1.2: bytes=56 Sequence=3ttl=254 time=7 msReply from 192.168.1.2: bytes=56 Sequence=4ttl=254 time=20 ms Reply from 192.168.1.2: bytes=56 Sequence=5ttl=254 time=14 ms--- 192.168.1.2 ping statistics --- 5 packet(s) transmitted 5 packet(s) received0.00% packet lossround-trip min/avg/max = 7/15/27 ms(8)、验证端口汇聚[switch1]display mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/1 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/1 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 2 mac address(es) found --- [switch1]int e1/0/1[switch1-Ethernet1/0/1]shutdown[switch1-Ethernet1/0/1]#Apr 2 00:07:49:321 2000 switch1 L2INF/2/PORTLINK STATUS CHANGE:- 1 - Trap 1.3.6.1.6.3.1.1.5.3: portIndex is 4227626, ifAdminStatus is 2, ifOperStatu s is 2#Apr 2 00:07:49:514 2000 switch1LAGG/2/AggPortInactive:- 1 -Trap 1.3.6.1.4.1.2 011.5.25.25.2.2: TrapIndex 31465473 AggregationGroup 1: port member Ethernet1/0 /1 is INACTIVE!#Apr 2 00:07:49:731 2000 switch1LAGG/2/AggPortRecoverActive:- 1 -Trap 1.3.6.1.4.1.2011.5.25.25.2.2: TrapIndex 31465474A t1/0/2 is now ACTIVE!%Apr 2 00:07:49:947 2000 switch1 L2INF/5/PORTLINK STATUS CHANGE:- 1 -Ethernet1/0/1: is DOWN[switch1-Ethernet1/0/1]quit[switch1]ping 192.168.1.2PING 192.168.1.2: 56 data bytes, press CTRL_C to breakReply from 192.168.1.2: bytes=56 Sequence=1 ttl=254 time=9 msReply from 192.168.1.2: bytes=56 Sequence=2 ttl=254 time=13 msReply from 192.168.1.2: bytes=56 Sequence=3 ttl=254 time=19 msReply from 192.168.1.2: bytes=56 Sequence=4 ttl=254 time=8 msReply from 192.168.1.2: bytes=56 Sequence=5 ttl=254 time=10 ms--- 192.168.1.2 ping statistics ---5 packet(s) transmitted5 packet(s) received0.00% packet lossround-trip min/avg/max = 8/11/19 ms[switch1]disp mac-addressMAC ADDR VLAN ID STATE PORT INDEX AGING TIME(s)000f-e21a-ec6f 1 Learned Ethernet1/0/2 AGING0016-ec0b-d89b 1 Learned Ethernet1/0/2 AGING00e0-4c90-3da5 1 Learned Ethernet1/0/24 AGING--- 3 mac address(es) found ---五、实验小结由显示的MAC地址看出,此时MAC地址000f-e21a-ec6f、0016-ec0b-d89b都在E0/2端口所连接的网段上。
华为实验手册
华为计算机网络培训实验指导手册2010 年8 月实验一远程管理网络设备(telnet ) (3)实验二以太网端口汇聚 (4)实验三STP 的基本配置 (6)实验四Trunk 的基本配置 (9)实验五VLAN 间的三层通信 (11)实验六DHCP 配置实验 (15)实验七文件传输协议配置(FTP) (17)实验八PPP 、FR 配置实验 (18)实验九RIP 协议配置 (21)实验十OSPF 协议配置 (24)实验十一防火墙和地址转换实验 (26)实验十二路由引入综合实验 (29)实验十三L2TP (PPPOE 拨入)配置实验 (31)实验十四虚拟路由冗余协议(VRRP )实验 (34)案例一动态路由协议深入分析 (38)案例二企业网综合案例分析 (42)案例三校园网案例分析 (46)实验一 远程管理网络设备(telnet )1.1组网及业务描述Router图1-11.2配置参考1. 配置路由器的ip 地址和PC 的ip 地址[Quidway]interface Ethernet 0/0[Quidway-EthernetO/O]ip address 1.1.1.1 255.0.0.0配置完路由器的ip 地址,你还需要配置 PC 的ip 地址(比如1.1.1.2 255.0.0.0 )2. 配置路由器Tel net 登陆方式 a 、 none 方式:3. 检测PC 与路由器的连通性使用ping 命令检测,能否 ping 通路由器;并在 PC 上运行tel net 应用程序登录路 由器。
.Internet.PC*[Quidway] User-interface vty 0 4[Quidway-ui-vty0] authentication-mode none[Quidway-ui-vty0] user privilege level 3b 、password 方式:[Quidway] User-interface vty 0 4[Quidway-ui-vty0] authentication-mode password [Quidway-ui-vty0] set authentication password simple 123 [Quidway-ui-vty0] user privilege level 3C 、scheme 方式:[Quidway] User-interface vty 0 4[Quidway-ui-vty0] authentication-mode scheme [Quidway-ui-vty0] user privilege level 3 [Quidway] local-user huawei[Quidway-luser-huawei] password simple 123456 [Quidway-luser-huawei] service-type telnet level 3配置用户选择认证方式 配置登陆用户级别设置登陆密码添加管理用户 设置用户密码设置服务类型及优先级实验二以太网端口汇聚1.1上机目标:完成本课程的上机试验后,您应该能够: 掌握以太网端口汇聚的配置过程1.4配置参考交换机Sw1的配置:[H3C]sysname Sw1[Sw1]interface Vlan-interface 1[Sw1-Vlan-interface1]ip add 10.1.1.1 255.255.255.252 [Sw1-EthernetO/1]speed 100[Sw1-EthernetO/1]duplex full [Sw1-Ethernet0/2]speed 100 [Sw1-Ethernet0/2]duplex full[Sw1]link-aggregation Ethernet 0/1 to Ethernet 0/2 both 交换机Sw2的配置:[H3C]sysname Sw2[Sw2]interface Vlan-interface 1[Sw2-Vlan-interface1]ip add 10.1.1.2 255.255.255.252 [Sw2-Ethernet0/1]speed 100 [Sw2-Ethernet0/1]duplex full [Sw2-Ethernet0/2]speed 100 [Sw2-Ethernet0/2]duplex full[Sw2]link-aggregation Ethernet 0/1 to Ethernet 0/2 both1.2 组网及业务介绍:. -M F” 门 E (HSW1SW21.3 端口汇聚实验配置流程图更改交换机名称 进入交换机三层接口 配置IP 地址 设置端口速率设置双工方式端口绑定备注:如果用 S3900、S3600系列的交换机做 port link aggregation 命令如下:交换机 Sw1 的配置: [Sw1]link-aggregation group 1 mode manual [Sw1-Ethernet1/0/1]speed 100 [Sw1-Ethernet1/0/1]duplex full [Sw1-Ethernet1/0/1]port link-aggregation group 1 [Sw1-Ethernet1/0/2]speed 100 [Sw1-Ethernet1/0/2]duplex full [Sw1-Ethernet1/0/2]port link-aggregation group 1 交换机 Sw2 的配置: [Sw2]link-aggregation group1 mode manual [Sw2-Ethernet1/0/1]speed 100 [Sw2-Ethernet1/0/1]duplex full [Sw2-Ethernet1/0/1]port link-aggregation group 1 [Sw2-Ethernet1/0/2]speed 100 [Sw2-Ethernet1/0/2]duplex full [Sw2-Ethernet1/0/2]port link-aggregation group 11.5 结果验证1 、在配置完 IP 地址后,用 Ping 检查两台交换机之间的互通性 显然这个组网图会导致交换机之间的环路的存在,主要表现就是出现广播风暴,交 换机数据转发灯不停的闪烁。
华为路由器如何设置端口映射
华为路由器如何设置端⼝映射 华为是世界上知名的通讯⾏业⼤品牌,你知道华为路由器如何设置端⼝映射吗?下⾯是店铺整理的⼀些关于华为路由器如何设置端⼝映射的相关资料,供你参考。
华为路由器设置端⼝映射的⽅法 宽带⽹关⼀般集成了防⽕墙,通常情况下⼴域⽹中的计算机想要通过⽹关访问局域⽹中的某些服务器就⽆法实现。
⽹关提供了端⼝映射功能,给端⼝映射定义⼀个服务端⼝,所有来⾃⼴域⽹对此端⼝的服务请求将被⽹关重新定位给局域⽹中的相应服务器。
这样,⼴域⽹中的计算机就能访问您局域⽹的服务器了。
如下图所⽰,在“应⽤”中选择所需的模式,选定后⽹关会⾃动关联出协议、WAN侧起始/结束端⼝号、映射名字,填写LAN侧端⼝(如192.168.3.2),源IP地址可不填,然后提交。
华为路由器简介 ⽀持多种集群模式:NE5000E采⽤先进的⽆阻塞交换⽹络架构,单框端⼝容量双向可达1.28Tbps,未来端⼝容量可从1.28T平滑扩展到80T,⽀持每槽位40Gbps容量,转发能⼒⾼达1600Mpps;多种集群模式,如背靠背集群、2+4集群、2+8集群等,最多可达16+64集群系统。
⽀持按需灵活选择:NE5000E同时⽀持40G⽩光接⼝和彩光接⼝,华为整合了40G IP和光的领先优势,⽀持⽩光/OTN全场景40G⽅案,同时具备彩光的40G能⼒。
电信级可靠性:NE5000E采⽤⽆源背板设计,所有关键组件⽀持热插拔与热备份,并且实现了基于状态的热切换和不间断的路由转发,同时提供热补丁技术及软件平滑升级;满⾜99.999%的电信级可靠性要求,有效保证⽹络的⾼速可靠。
绿⾊集群:NE5000E关键芯⽚设计采⽤65nm⼯艺,集成度提⾼,降低功耗30%;在散热⽅⾯,采⽤循环风散热技术,⼤⼤提⾼了散热效率,降低散热功耗50%;采⽤新型材质和紧凑设计,体积⼩、重量轻,可放置于标准的19英⼨机柜中,对地⾯承重⽆特殊要求,既可快速部署,⼜节省了机房改造⼯作量。
华为路由器配置端口映射
华为路由器配置端口映射2007-05-16 11:39华为的这个路由器,在指定outside 和inside的端口有一点不一样,希望对大家有帮助,不走弯路!Quidway#show runNow create configuration...Current configuration!version 1.66enable password ,Y@JM,UXNZL0XaLTV.U4*!!!access-list normal 100 permit ip 10.0.0.0 0.255.255.255 any!interface Aux0async mode interactiveencapsulation ppp!interface Ethernet0 #inside port#speed autoduplex autono loopbackip address 10.0.0.2 255.255.255.0!interface Ethernet1 #outside port#speed autoduplex autono loopbackip address 192.168.0.198 255.255.255.0nat inside 100 interface #通过这个命令帮定访问列表和地址池在外部端口上#!interface Serial0encapsulation ppp!exitip route 0.0.0.0 0.0.0.0 192.168.0.254 preference 60!endQuidway#NAT的配置任务列表如下:1. 配置地址池2. 配置访问控制列表和地址池的关联3. 配置访问控制列表和接口的关联(EASY IP特性)4. 配置内部服务器增加一个内部服务器(1 )提权SYS(2 )进网卡inter Eth 0/0/1(3 ) NAT[Quidway-Ethernet0/1]nat server protocol tcp global XXXXX 80 inside 192.168.1.31 80(4)保存save(5) LOOK[Quidway-Ethernet0/1]dis currnat serverglobal global-addr [ global-port] inside inside-addrinside-port protocol例子: 202.38.160.101-103为公网IP设置内部FTP服务器Quidway(config-if-Serial0)# nat server global 202.38.160.101 inside 10.110.10.1 ftp tcp!设置内部WWW服务器1Quidway(config-if-Serial0)# nat server global 202.38.160.102 inside 10.110.10.2 www tcp!设置内部WWW服务器2Quidway(config-if-Serial0)# nat server global 202.38.160.102 8080 inside10.110.10.3 www tcp!设置内部SNMP服务器Quidway(config-if-Serial0)# nat server global 202.38.160.103 inside 10.110.10.4 snmp udpnat server protocol tcp global 218.80.xx 65534 inside 192.168.0.243 65534 nat server global 218.80.xx 65534 inside 192.168.0.243 65534 tcp删除一条规则undo nat s g ip prot inside ip prot tcp。
华为S3500系列交换端口操作(端口聚合)
i
Quidway S3552&S3528 系列以太网交换机 操作手册 端口
目录
3.3 端口隔离配置举例 .............................................................................................................. 3-3
设备
端口和扩展模块
S3552G
48 个固定的 10/100Base-T 以太网端口 4 个 GBIC 接口,用户可根据自己的需要选择 GBIC 千兆模块
S3528G
24 个固定的 10/100Base-T 以太网端口 4 个 GBIC 接口,用户可根据自己的需要选择 GBIC 千兆模块
S3552P
48 个固定的 10/100Base-T 以太网端口 4 个 SFP 接口,用户可根据自己的需要选择 SFP 千兆模块
Quidway S3552&S3528 系列以太网交换机 操作手册 端口
目录Leabharlann 目录第 1 章 以太网端口配置...........................................................................................................1-1 1.1 以太网端口简介.................................................................................................................. 1-1 1.1.1 以太网端口的类型与数量......................................................................................... 1-1 1.1.2 以太网端口的链路类型 ............................................................................................ 1-1 1.1.3 配置以太网端口的缺省 VLAN ID ............................................................................. 1-2 1.1.4 将当前端口加入指定 VLAN...................................................................................... 1-3 1.2 以太网端口配置.................................................................................................................. 1-4 1.2.1 以太网端口的基本配置 ............................................................................................ 1-4 1.2.2 配置端口的流量控制................................................................................................ 1-5 1.2.3 限制端口广播流量.................................................................................................... 1-5 1.2.4 配置 Access 端口的相关属性................................................................................... 1-6 1.2.5 配置 Hybrid 端口的相关属性.................................................................................... 1-6 1.2.6 配置 Trunk 端口的相关属性 ..................................................................................... 1-7 1.2.7 端口配置拷贝特性.................................................................................................... 1-7 1.2.8 设置以太网端口环回监测功能 ................................................................................. 1-8 1.2.9 设置端口统计信息的时间间隔 ................................................................................. 1-9 1.2.10 配置端口流量阈值 ............................................................................................... 1-10 1.2.11 配置以太网端口进行环回测试 ............................................................................. 1-10 1.2.12 开启系统对连接电缆的检测功能.......................................................................... 1-11 1.2.13 配置端口发送 Up/Down 状态报告的延迟时间...................................................... 1-11 1.3 以太网端口显示和调试..................................................................................................... 1-12 1.4 以太网端口配置举例 ........................................................................................................ 1-12 1.5 以太网端口排错................................................................................................................ 1-13
华为AR系列路由器 01-04 VLAN聚合配置
4 VLAN聚合配置关于本章通过配置VLAN聚合,可实现不同VLAN相同网段间的互通,进而节约IP地址资源。
4.1 VLAN聚合简介介绍VLAN聚合的定义、目的。
4.2 VLAN聚合原理描述介绍VLAN聚合的实现原理。
4.3 VLAN聚合应用场景4.4 VLAN聚合缺省配置介绍VLAN聚合参数的缺省配置。
4.5 VLAN聚合配置注意事项介绍VLAN聚合的配置注意事项。
4.6 配置VLAN聚合VLAN聚合解决了IP地址资源浪费问题,同时可实现不同VLAN间通信。
4.7 VLAN聚合配置举例介绍VLAN聚合的配置实例。
配置实例中包括组网需求、配置思路、操作步骤等。
4.1 VLAN聚合简介介绍VLAN聚合的定义、目的。
定义VLAN聚合(VLAN Aggregation,也称Super VLAN)指在一个物理网络内,用多个VLAN(称为Sub-VLAN)隔离广播域,并将这些Sub-VLAN聚合成一个逻辑的VLAN(称为Super-VLAN),这些Sub-VLAN使用同一个IP子网和缺省网关。
目的交换网络中,VLAN技术以其对广播域的灵活控制和部署方便而得到了广泛的应用。
但是在一般的路由器中,通常是采用一个VLAN对应一个三层逻辑接口的方式实现广播域之间的互通,这在某些情况下导致了IP地址的浪费。
因为一个VLAN对应的子网中,子网号、子网定向广播地址、子网缺省网关地址不能用作VLAN内的主机IP地址,且子网中实际接入的主机可能少于编址数,多出来的IP地址也会因不能再被其他VLAN使用而被浪费掉。
例如,如图4-1所示的VLAN规划中,VLAN2预计未来有10个主机地址的需求,但按编址方式,至少需要给其分配一个掩码长度是28的子网10.1.1.0/28,其中10.1.1.0为子网号,10.1.1.15为子网定向广播地址,10.1.1.1为子网缺省网关地址,这三个地址都不能用作主机地址,剩下范围在10.1.1.2~10.1.1.14的地址可以被主机使用,共13个。
华为交换机端口聚合配置
[SwitchB-以太网(ethernet)0/1]int e0/2
[SwitchB-以太网(ethernet)0/2]duplex full
[SwitchB-以太网(ethernet)0/2]speed 100
这是S3026的"。
对于SwitchB:
[Quidway]sysNAME SwitchB
[SwitchB]interface 以太网(ethernet)0/1
[SwitchB-以太网(ethernet)0/1]dupleபைடு நூலகம் full
[SwitchB-以太网(ethernet)0/1]speed 100
[SwitchB-以太网(ethernet)0/1]port link-type trunk
[SwitchA-以太网(ethernet)0/2]duplex full
[SwitchA-以太网(ethernet)0/2]speed 100
[SwitchA-以太网(ethernet)0/2]port link-type trunk
[SwitchA-以太网(ethernet)0/2]port trunk permit vlan all
"配置端口聚合
要求聚合的端口工作在全双工,速度一致,在同一槽口且连续。
参数:ingress:源MAC, both:源和目的MAC
对于SwitchA:
[Quidway]sysNAME SwitchA
[SwitchA]interface 以太网(ethernet)0/1
[SwitchA-以太网(ethernet)0/1]duplex full
Web下配置华为AR路由器端口回流
Web下配置华为AR路由器端口回流有个项目使用的华为路由,配置端口映射后,只有外网主机能通过外网I P+端口号访问内网服务器。
内网主机无法通过外网IP+端口号访问内网服务器。
故而需要开通端口回流。
上次配置锐捷路由器,只需要在映射规则后加上permit-inside,这里不得不说,华为配置起来还是要费一番周折。
网上教程全都是通过命令行配置,由于是远程配置,害怕配置错误一不小心连不上了,所以研究了一下web的配置办法,方法如下:我需要内外网都能通过外网IP+端口号(193.25.48.25:50080)访问内网服务器(192.168.1.19:80)。
一、打开浏览器进入路由的管理网页默认地址192.168.1.1登录界面输入管理员的用户名和密码点击登录默认用户名是admin默认密码:Admin@huawei二、点击左侧的IP业务点击NAT勾选FTP选项点击应用按钮三、点击左侧的安全选择高级ACL配置选项卡点击新建按钮输入ACL名称a3002确定点击a3002右侧的的添加规则再点击刚弹出的高级按钮分别填写1.规则编号填写52.动作选择允许3.协议类型选择IP4.指定源IP填写192.168.1.05.通配符0.0.0.2556.指定目的地IP填《你当前的外网ip地址》(例如我的外网ip为193.25.48.25)7.通配符0.0.0.08.确认填写的信息无误之后点击确定四、点击左侧的IP业务点击NAT--新建--新建外网访问1.选择接口Vlanif12.转换方式选择Easy IP3.ACL名称填写a3002五、点击静态NAT--新建在弹出的新建静态NAT窗口中填写以下项目1.接口名称:Vlanif12.转换类型:协议转换3.协议类型:TCP4.外部IP:指定接口5.选择外网ip所在接口6.外部端口号:映射单个:自定义 500807.内部IP:192.168.1.198.内部端口号:www(80)9.确认无误之后点击确定六、点击内部服务器--新建在弹出的新建内部服务器窗口中填写以下项目1.接口名称:外网ip所在接口2.转换类型:协议转换3.协议类型:TCP4.外部IP:当前接口IP地址(193.25.48.25)5.外部端口号:映射单个6.自定义:500807.内部IP:192.168.1.198.内部端口号:www(80)9.确认无误之后点击确定浏览器输入193.25.48.25:50080即可访问内部服务器,完成!。
华为交换机聚合端口配置实例
Used status:VALID
TYFE:Ethernet
Working Made:Kormal
Number Of Pore3la Trunk= 2
UumJOer Of Up PortsinTrunt=2
Operate status:up
Interface Gigai-itEt-hern&tO/O/L, valid,, operate up, weight=l Interface GigaintEt-hern&t-O/0/2rvalid,,operate up,weight-1[LSR2)|
华为交换机聚合端 口配置实例
聚合端口的作用:提高网络链路的负载均衡,提高网络的数据传输的可 靠性。聚合端口带宽相当于组合端口的带宽总行。比如吞吐量为100M
的端口,4个端口聚合就是400M。实 Nhomakorabea如图1-1:
1-1
网络环境:交换机LSW1、LSW2,目的分别将两台交换机LSW1与LSW2的两个端口聚合成一条链路。
[匚5W2-GigabitEthernetO/C/2] etli-trunlc 1
1-3
同样将LSW2的G0/0/1,端口加入eth-trunk 1
查看聚合端口包含的接口命令是:dis trunk..…Eth-tru nk1(如图1-4)
[LSW2 ]dis tr nn.kmembez:shxp eth—trunk1
[LSW2]innerface Eth-Trnak1[L£W2-E th-T runkl]qu
[LSW2-Eth-Trunkl]qui七
[LSW2]|
1-2
首先创建聚合端口,如图1-2命令。
接着将LSW2的端口加入聚合端口,如图1-3命令
网络配置:锐捷、华为端口聚合配置
【实训目的】理解端口聚合的工作原理,掌握如何在交换机上配置端口聚合。
【技术原理】我们可以把多个物理链接捆绑在一起形成一个简单的逻辑链接,这个逻辑链接我们称之为一个aggregate port(以下简称AP)。
AP是链路带宽扩展的一个重要途径,符合IEEE 802.3ad标准。
它可以把多个端口的带宽叠加起来使用,比如全双工快速以太网端口形成的AP最大可以达到800Mbsp,或者千兆以太网接口形成的AP最大可以达到8Gbsp。
此外,当AP中的一条成员链路断开时,系统会将该链路的流量分配到AP中的其他有效链路上去。
trap中包括链路相关的交换机、AP以及断开的链路的信息。
AP中一条链路收到的广播或者多播报文,将不会被转发到其他链路上。
【背景描述】假设某企业采用两台交换机组成一个局域网,由于很多数据流量是跨交换机进行转发的,因此需要提高交换机之间的传输带宽,并实现链路冗余备份,为此网络管理员在两台交换机之间需要采用两本网络互联,并将相应的两个端口聚合为一个逻辑端口,先要在交换机上做适当配置来实现这一目的。
【实训设备】锐捷交换机S2126两台,若干条跳线,1条配置线。
【实训内容】需要在两台交换机之间的冗余链路上实现端口聚合,并且在聚合端口上设置Trunk,以增加网络骨干链路的带宽。
【实训拓扑】【实训步骤】(1)交换机1的基本配置Switch# configure terminalSwitch(config)# vlan 10Switch(config-vlan)# endSwitch# configure terminalSwitch(config)# interface fastethernet 0/5Switch(config-if)# switchport access vlan 10Switch(config-if)#exit(2)交换机2的配置同上(3)设置主机PC1、PC2的IP地址在同一网段,如192.168.1.2/24、192.168.1.3/24,互ping,为通;(2)配置APSwitch(config)# interface aggregatePort 1Switch(config)#switchport mode trunkSwitch(config)#no shutSwitch1(config)#exitSwitch(config)#int range fa 0/1-2Switch (config-if-range)# port-group 1设置聚合端口的负载平衡方式(省略),aggregateport load-balance聚合端口的负载平衡方式默认是依据源和目的地址的。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
端口汇聚目录
目录
第1章端口汇聚配置 (1)
1.1 端口汇聚简介 (1)
1.1.1 端口汇聚概述 (1)
1.1.2 端口汇聚对端口配置的要求 (1)
1.1.3 手工汇聚 (1)
1.1.4 端口汇聚组的类型 (2)
1.2 配置端口汇聚 (3)
1.2.1 配置手工汇聚组 (3)
1.2.2 配置汇聚组描述符 (4)
1.3 端口汇聚配置显示与维护 (4)
1.4 以太网端口汇聚配置举例 (4)
1.4.1 以太网端口汇聚配置举例 (4)
第1章端口汇聚配置
1.1 端口汇聚简介
1.1.1 端口汇聚概述
端口汇聚是将多个以太网端口汇聚在一起形成一个逻辑上的汇聚组,使用汇聚服务
的上层实体把同一汇聚组内的多条物理链路视为一条逻辑链路。
端口汇聚可以实现出/入负荷在汇聚组中各个成员端口之间分担,以增加带宽。
同时,
同一汇聚组的各个成员端口之间彼此动态备份,提高了连接可靠性。
说明:
目前Quidway S2000-MI系列以太网交换机只支持手工汇聚。
1.1.2 端口汇聚对端口配置的要求
在同一个汇聚组中,能进行出/入负荷分担的成员端口必须有一致的配置,这些配置
主要包括STP、QoS、VLAN、端口属性等相关配置。
z STP配置一致,包括:端口的STP开启/关闭、与端口相连的链路属性(如点对点或非点对点)、STP优先级、STP开销、STP报文格式、报文发送速率
限制、是否开启环路保护和根保护、是否为边缘端口等。
z QoS配置一致,包括:流量限速、优先级标记、缺省的802.1p优先级等。
z VLAN配置一致,包括:端口上允许通过的VLAN、端口缺省VLAN ID。
z端口属性配置一致,包括:端口的速率、双工模式、链路类型(即Trunk、Hybrid、Access类型)。
1.1.3 手工汇聚
1. 手工汇聚概述
手工汇聚由用户手工配置,不允许系统自动添加或删除汇聚组中的端口。
汇聚组中
必须至少包含一个端口。
当汇聚组只有一个端口时,只能通过删除汇聚组的方式将
该端口从汇聚组中删除。
2. 手工汇聚组中的端口状态
在手工汇聚组中,端口可能处于两种状态:Selected或Unselected。
只有处于
Selected状态的端口可以转发用户报文。
系统按照以下原则设置端口处于Selected或者Unselected状态:
z当汇聚组内有处于up状态的端口时,系统按照端口全双工/高速率、全双工/低速率、半双工/高速率、半双工/低速率的优先次序,选择优先次序最高的端
口作为该组的主端口。
只有与主端口的速率、双工属性和链路状态一致的端口
才允许成为Selected状态,其他端口均处于Unselected状态。
z端口因存在硬件限制而无法与主端口汇聚的端口将处于Unselected状态。
z由于设备所能支持的汇聚组中的最大端口数有限制,如果处于Selected状态的端口数超过设备所能支持的汇聚组中的最大端口数,系统将按照端口号从小
到大的顺序选择一些端口为Selected端口,其他则为Unselected端口。
处于Selected状态且端口号最小的端口为汇聚组的主端口,其他处于Selected状
态的端口为汇聚组的成员端口。
3. 手工汇聚对端口配置的要求
一般情况下,手工汇聚对汇聚前端口(包括初始时处于down状态的端口)的速率
和双工模式不作限制。
说明:
对于一个汇聚组:
z当组内某个端口的速率或双工模式发生改变时,该端口可能出现丢包的情况;
z当某个端口的速率降低时,该端口将转变为Unselected状态。
1.1.4 端口汇聚组的类型
按照汇聚组类型的不同,端口汇聚组可以分为负载分担汇聚组和非负载分担汇聚组。
在进行负载分担时,根据源MAC地址和目的MAC地址进行负载分担。
一般情况下,系统中的负载分担汇聚的资源数量有限,因此需要在不同类型的汇聚
组之间进行汇聚资源的合理分配。
系统始终为优先级高的汇聚组分配硬件汇聚资源,
当汇聚资源分配完后,所创建的汇聚组将为非负载分担汇聚组。
负载分担汇聚资源的优先级顺序如下:
z包含需要硬件汇聚资源的特殊端口的汇聚组
z汇聚组获得汇聚资源后可能达到的速率最高的汇聚组
z当汇聚组获得汇聚资源后可能达到的速率相等时,主端口号最小的汇聚组
当有优先级更高的汇聚组出现时,优先级低的汇聚组应释放其硬件资源。
单端口的
汇聚组不占用汇聚资源就可以正常收发报文。
注意:
负载分担汇聚组中至少有2个Selected端口,而非负载分担汇聚组中最多只有一个
Selected端口,其余均为Unselected端口。
1.2 配置端口汇聚
注意:
z对于端口环回监测(loopback-detection)特性的相关命令和端口汇聚的相关命令,不能同时配置。
z对于配置了mac-address max-mac-count命令的端口,不能加入到汇聚组中;
反之,对于已经加入到某个汇聚组中的端口,也不能再配置mac-address
max-mac-count命令。
z对于配置了黑洞MAC地址、静态MAC地址、组播MAC地址或配置了静态ARP 的端口,不能加入到汇聚组中。
1.2.1 配置手工汇聚组
用户可以通过下面的命令创建手工汇聚组。
用户可以删除任何一个已经形成的手工
汇聚组,且删除该手工汇聚组后,该汇聚组内的所有端口将全部离开该汇聚组。
对于手工汇聚组,汇聚组的成员必须手工添加和删除。
表1-1配置手工汇聚组
操作命令说明进入系统视图system-view -
创建汇聚组link-aggregation group agg-id mode manual
必选
进入以太网端口视图interface interface-type
interface-number
-
将以太网端口加入汇聚组port link-aggregation group agg-id必选
需要注意的是:当汇聚组中只包含一个端口时,不能将该端口从汇聚组中删除,而只能通过删除汇聚组的方式将该端口从汇聚组中删除。
1.2.2 配置汇聚组描述符
用户可以使用下面的命令为汇聚组配置组描述符。
表1-2配置汇聚组描述符
操作命令说明进入系统视图system-view -
配置汇聚组描述符link-aggregation group agg-id
description agg-name
可选
缺省情况下,汇聚组没有描述符
1.3 端口汇聚配置显示与维护
完成上述配置后,在任意视图下执行display命令,可以显示配置端口汇聚后的运
行情况。
通过查看显示信息,用户可以验证配置的效果。
表1-3端口汇聚配置显示与维护
操作命令说明
显示所有汇聚组的摘要
信息
display link-aggregation summary
显示指定汇聚组的详细信息display link-aggregation verbose [ agg-id ]
显示端口的端口汇聚详细信息display link-aggregation interface
interface-type interface-number [ to
interface-type interface-number ]
display命令可以在
任意视图下执行
1.4 以太网端口汇聚配置举例
1.4.1 以太网端口汇聚配置举例
1. 组网需求
以太网交换机Switch A使用3个端口(Ethernet1/0/1~Ethernet1/0/3)汇聚接入以
太网交换机Switch B,实现出/入负荷在各成员端口中的负载分担。
2. 组网图
图1-1以太网端口汇聚配置示例图
3. 配置步骤
说明:
以下只列出对Switch A的配置,对Switch B也需要作相同的配置,才能实现端口汇聚。
# 创建手工汇聚组1。
<Quidway> system-view
[Quidway] link-aggregation group 1 mode manual
# 将以太网端口Ethernet1/0/1至Ethernet1/0/3加入汇聚组1。
[Quidway] interface Ethernet1/0/1
[Quidway-Ethernet1/0/1] port link-aggregation group 1
[Quidway-Ethernet1/0/1] interface Ethernet1/0/2
[Quidway-Ethernet1/0/2] port link-aggregation group 1
[Quidway-Ethernet1/0/2] interface Ethernet1/0/3
[Quidway-Ethernet1/0/3] port link-aggregation group 1。
