船舶结构与设备知识点
船舶结构与设备期末复习汇总
第一章船舶常识C 1、下列有关主船体描述正确的是:①是船舶的主体部分;②由船底、舷侧、内底及首尾等结构组成;③由上甲板、内底板、舷侧、首尾及横舱壁等结构组成;④是指上甲板及以下由船底、舷侧、首尾及舱壁等结构所组成的水密空心结构A.①②B.①③C.①④D.①③④D 2、船底板与舷侧板之间的圆弧过渡部分称之为:A.舭衬板B.舭龙骨C.舭列板D.舭部B 3、主船体两舷舷侧在过渡至船舶前后两端并最终会拢的会拢段部分分别称为:A.首舷和尾舷B.船首和船尾C.首部和尾部D.首端和尾端C 4、主船体两舷舷侧在前部的线型弯曲部分称之为:A.船首(船端)B.船头C.首舷(首部)D.首端C 5、主船体两舷舷侧在后部的线型弯曲部分称之为:A.船尾(尾端)B.船头C.尾舷(尾端)D.船端A 6、船首两侧船壳弯曲处称:A.首舷B.首楼C.舭部D.胯部D 7、船舶外板(又称船壳版)是指主船体中的:A.船底板B.舷侧外板C.舭部D.构成船底、舷侧及舭部外板的壳A 8、就普通货船而言,下列有关主船体中甲板描述正确的是:①为主船体垂向上成上下层并沿船长方向水平布置的大型纵向连续板架;②上甲板为船体的最高一层全通甲板;③平台甲板沿船长方向布置并记入船体总纵强度A.①②B.①③C.②③D.①②③B 9、上层连续甲板是指:A.船体的最高一层甲板B.船体的最高一层全通甲板C.水密横舱壁上伸到达的连续甲板D.平台甲板A 10、平台甲板是指:A.沿船长方向布置并不计入船体总纵强度的不连续甲板B.沿船长方向布置并计入船体总纵强度的连续甲板C.沿船长方向布置并计入船体总纵强度的不连续甲板D.沿船长方向布置并不计入船体总纵强度的连续甲板B 11、上甲板以下的第二层连续甲板常称为:A.二层甲板B.三层甲板C.主甲板D.干舷甲板B 12、上甲板以下第一层甲板常称为:A.一层甲板B.二层甲板C.舱内甲板D.下甲板A 13、上甲板以上由一舷伸至另一舷的围蔽建筑称之为:A.上层建筑B.甲板室C.深舱D.首尾尖舱A 14、驾驶台顶层甲板,按其用途应称为:A.罗经甲板B.救生艇甲板C.驾驶台甲板D.起居甲板D 15、通常设有信号灯架、探照灯和罗经的甲板为:A.驾驶甲板B.上层建筑甲板C.艇甲板D.罗经甲板B 16、以下不属于甲板室的是:①首楼;②桥楼;③尾楼;④桅屋A.①②④B.①②③C.②③④D.①③④D 17、以下属甲板室的是:A.首楼B.桥楼C.尾楼D.桅屋A 18、船上常用来装载压载水、淡水、燃料的液体舱柜有:①首尖舱;②尾尖舱;③双层底;④深舱;⑤隔离空舱A.①②③④B.②③④⑤C.①③④⑤D.①②④⑤B 19、驾驶室、海图室和引航员房间都布置在:A.顶甲板B.驾驶甲板C.艇甲板D.起居甲板D 20、下列有关普通货船机舱位置优缺点描述正确的是:①设于中部的优点是空载时首尾吃水差较小,但轴隧要占去一些货舱舱容;②设于尾部的优点是可避免浪费货舱舱容,但空载首尖舱压载时易产生较大的纵向弯曲力矩;③设于尾部的船舶在空载时吃水差较大A.①②B.②③C.①③D.①②③C 21、中机型船的特点是:①空载吃水差较小;②重载吃水差较大;③货舱舱容浪费较大A.①②B.②③C.①③D.①②③D 22、尾机型船舶特点是:①空载吃水差大;②舱容利用率较大;③空载受压载易于产生较大的纵向弯矩A.①②B.②③C.①③D.①②③D 23、深舱是指:A.隔离空舱和双层底舱B.污油水舱C.双层底以外的压载舱及船用水舱D.用于载货的舱室A 24、隔离空舱专门用于:①油舱与淡水舱的分隔;②货油舱与机舱的分隔;③货舱与货舱之间的分隔A.①②B.②③C.①③D.①②③D 25、隔离空舱的主要作用是:A.加强局部强度B.分隔货舱C.作深舱用D.防火、防爆与防渗漏D 26、可在双层底内装载______来调节船舶吃水、横纵倾及稳性A.淡水B.燃料C.货物D.压载水C 27、普通货船每一货舱都有两个垂直梯子,梯口一般设在:A.每一货舱的两侧B.每一货舱的四个角落C.舱口两端的桅屋内D.压载水舱旁A 28、深舱一般对称布置于首尾纵中线的两侧并水密分隔,这样做的主要目的是:A.减少自由液面的影响B.便于注入或排除压载水C.使全船舱室布置更加紧凑D.使货物积载或装卸更加容易C 29、球鼻首标志会在船首两侧:A .满载水线以下B .半载水线以下C .满载水线以上D .空载水线以上C 30、有首侧推器的船舶,其标志绘在:A .球鼻首标志前面B .球鼻首标志上面C .球鼻首标志后面D .球鼻首标志下面B 31、公制水尺中数字的高度及相邻数字间的间距:A .6cmB .10cmC .12cmD .15cmA 32、英制水尺中数字的高度及相邻数字之间的间距是:A .6inB .10inC .12inD .15inC 33、平静水面上看水尺时,如读得整数,则是以水线:A .数字的上缘为准B .数字的中间为准C .数字的下缘为准D .两相邻数字的中间为准A 34、平静水面中,当水面与吃水标志数字下端相切时,吃水的正确读数方法是:A .以该数字为准B .相切处按比例读取C .以相切处相邻两数字的平均值为准D .以水面下第一数字为准C 35、有波浪时看水尺,应以水线在:A .波浪的最高点为准B .波浪的最低点为准C .波浪高低点的平均值为准D .估算为准D 36、右图为某一时刻实际水线所在的水尺位置,此时的吃水为:A .8.00mB .9.10mC .8.80D .8.90mC 37、英制水尺每个数字的高度为:A .4″B .5″C .6″D .8″B 38、右图为某一时刻实际水线所在的水尺位置,此时的吃水为:A .19.90mB .20ftC .20inD .20mA 39、平静水面中,当水面与数字的下端相切时,则船舶的吃水为:A .该数字B .该数字加字高C .该数字加1/2字高D .该数字减字高D 40、下列有关吃水读取方法表述正确的是:①以水面与吃水标志相切处按比例读取;②当水面与某数字的下端相切时,该数字即表示船舶当时的吃水;③有波浪时应以波浪来回几个高低点的平均值所在吃水位置读取吃水A .①②B .②③C .①③D .①②③A 41、甲板线应勘划于船中处的每侧,其______一般应经过干舷甲板上表面向外延伸与船壳板外表面之交点。
船舶结构与设备
第一章船舶常识1.船舷侧板与船底板交接的弯曲部分叫做________。
A.舭肘板B.舭龙骨C.舭列板D.舭部答案:D2.船体最上一层首尾统长甲板,通常叫上甲板、主甲板、干舷甲板,对其结构的主要要求是________。
A.能承装货物B.抗风浪C.保证水密D.方便工作答案:C3.在上甲板下面的第一层甲板常称为________。
A.一层甲板B.二层甲板C.舱内甲板D.下甲板答案:B4.下列有关主船体描述正确的是________。
Ⅰ.是船舶的主体部分;Ⅱ.由船底、舷侧、内底及首尾等结构组成;Ⅲ.由上甲板、内底板、舷侧、首尾及横舱壁等结构组成;Ⅳ.是指上甲板及以下由船底、舷侧、甲板、首尾及舱壁等结构所组成的水密空心结构。
A.Ⅰ,ⅡB.Ⅰ,ⅢC.Ⅰ,ⅣD.Ⅰ,Ⅲ,Ⅳ答案:C5.船底横向两侧以圆弧形式逐渐向上过渡至舷侧的圆弧过渡部分称之为________。
A.舭部B.胯部C.舷部D.端部答案:A6.船底板与舷侧板之间的圆弧过渡部分称之为________。
A.舭肘板B.舭龙骨C.舭列板D.舭部答案:D7.主船体两舷舷侧在过渡至船舶前后两端并最终会拢的会拢段部分分别称之为________。
A.首舷和尾舷B.船首和船尾C.首部和尾部D.首端和尾端答案:B8.主船体两舷舷侧在后部的线型弯曲部分称之为________。
A.船尾(尾端)B.船头C.尾舷(尾部)D.船端答案:C9.船首两侧船壳弯曲处称________。
A.首舷B.首楼C.舭部D.胯部答案:A10.船舶外板(又称船壳板)是指主船体中的________。
A.船底板B.舷侧外板C.舭部D.构成船底、舷侧及舭部外壳的板答案:D11.就普通货船而言,下列有关主船体中甲板描述正确的是________。
Ⅰ.为主船体垂向上成上下层并沿船长方向水平布置的大型纵向连续板架;Ⅱ.上甲板为船体的最高一层全通甲板;Ⅲ.平台甲板沿船长方向布置并计入船体总纵强度。
A.Ⅰ,ⅡB.Ⅰ,ⅢC.Ⅱ,ⅢD.Ⅰ,Ⅱ,Ⅲ答案:A12.上层连续甲板是指________。
武理工船舶结构与设备讲义01船舶常识
第一讲船舶常识图1- 1 船舶各部位名称1.首柱;2.球鼻首;3.锚链舱;4.首尖舱;5.水密横舱壁;6.首楼甲板;7.首楼;8.甲板间舱;9.货舱(底舱);10.双层底;11.上甲板;12.下甲板;13.机舱;14.轴隧;15.尾尖舱;16.舵机舱;17.尾楼;18.尾楼甲板;19.艇甲板;20.驾驶甲板;21.罗经甲板图 1-2 不装载木材甲板货船舶的干舷、载重线标志及吨位标志(单位:mm)图1-3 装载木材甲板货船舶的干舷及载重线标志(单位:mm )图1-4 仅勘划淡水载重线标志的情况图 1-5 客船分舱载重线标志图 1-6 客货船载重线标志图1-2~6中各图所绘制的载重线符号其含义如下:CS 中国船级社(China Classification Society ,简称CCS);TF 热带淡水载重线(Tropical Freshwater Loadline); F 夏季淡水载重线(Freshwater Loadline); T 热带载重线(Tropical Loadline);S 夏季载重线(Summer Loadline); W 冬季载重线(Winter Loadline);WNA 北大西洋冬季载重线(Winter North Atlantic Loadline);LTF 热带淡水木材载重线(Lumber Tropical Freshwater Loadline);LF (Lumber Freshwater Loadline); LT 热带木材载重线(Lumber Tropical Loadline);LS 夏季木材载重线(Lumber Summer Loadline); LW 冬季木材载重线(Lumber Winter Loadline);LWNA 北大西洋冬季木材载重线(Lumber Winter North Atlantic Loadline); C 1客船分舱载重线;C 2交替运载客货分舱载重线。
船舶结构与设备复习材料
船舶结构与设备复习材料船舶结构与设备复习总结(Summarized by Shayne)简答题部分一、船体结构的形式为了保证船体强度和刚性,除正确选用船体结构钢材外,还应合理地布置它们,以最大限度地发挥它们的效力。
按照构建的排列方式,船体结构可分为横骨架式,纵骨架式和纵横混合骨架式3种形式。
1.横骨架式船体结构横骨架式船体结构是在甲板上、船底和舷侧结构中,横向构建数目多、排列密,而总想构件数目少、排列疏的船体结构。
这种结构从木船结构演变而来,是在造船中应用最早的一种结构形式。
其特点是:(1)横向强度和局部强度好。
(2)结构简单,容易建造。
(3)舱容利用率高。
横向构件数目多,不需要很大尺寸,因而占据舱内空间较小。
(4)空船重量大。
船体总纵强度主要靠纵向构件和船壳板、甲板来保证。
由于纵向构件数目少,必须增加船壳板的厚度来补偿,结构增加了船体重量。
对于总纵强度要求不很高的中小型船舶常采用横骨架式船体结构。
2.纵骨架式船体结构纵骨架式船体结构是在上甲板、船底和舷侧结构中,纵向构件数目多、排列密,而横向构件数目少、排列疏的船体结构。
这种结构的特点:(1)总纵强度大。
(2)结构复杂。
小尺寸的纵向构件数目多,焊接工作量大。
(3)舱容利用率低。
船体结构的横向强度主要靠少数横向构件来保证,因而尺寸很大,占据舱容较多。
(4)空船重量小。
因为船壳板和甲板板可以做得薄些,所以结构重量减轻。
这种形式的船体结构通常在大型油船和矿砂船上采用。
3.混合骨架是船体结构混合骨架式船体结构,在上甲板和船底采用纵骨架式结构,而在舷侧采用横骨架式结构。
从船体各部位手里特点来看,这种结构形式是合理的。
它具有以下特点:(1)既满足总纵强度的要求,又有较好的横向强度。
(2)结构较为简单,建造也较容易。
(3)舱容利用率高。
因为舱内突出的大型构件少,所以不妨碍舱容及货物的装卸。
(4)舷侧与甲板、船底的交接处,结构连接性不太好。
舷侧的横向构件多,而甲板、船底的横向构件少,因此舷侧上有部分横向构件不能与甲板和船底的横向构件组成横向框架。
船舶基本常识(船舶结构与设备)(课堂PPT)
2
8
船体的最上层的首尾统长甲板为上甲板(upper deck), 亦称为:
• 主甲板(main deck):所有开口都能封密并保证水密。 • 量吨甲板:丈量吨位时。 • 遮蔽甲板:少数远洋船舶在主甲板上还有一层贯通船
首尾的上甲板,由于其开口不能保证水密,所以只能 叫遮蔽甲板(shelter deck)。 • 主甲板在不同场合又被称为:第一层全通甲板、干舷 甲板、露天甲板、游步甲板、强力甲板等等。
是指水线面至船底龙骨板上缘的垂直距离,与实际吃水相 差一个龙骨板的厚度。它是船舶设计和进行性能计算时所考 虑的吃水。
壁等结构所组成的水密空心结构,为船舶的主体部分。 上层建筑指上甲板以上的各种围蔽建筑物。 配套设备包括主辅电、管系、甲板设备、安全设备、通讯
导航及生活设备。
2
4
配套设备
←上层建筑
←主船体
2
船舶基本组成实船图 5
建造中的主船体结构
2
6
2
7
2.1主船体结构
(1)甲板是铺在船梁上的钢板,将船体分隔成上、中、下 层。大型船甲板数可多至六、七层,其作用是加固船体结构 和便于分层配载及装货。
罗经forecastle) 长度一般为10%L左右,作用是减少首部上浪,改善航行条件。
尾楼(poop) 作用是减少船尾上浪,保护机舱,其内的舱室亦可作船员居住舱室 或派作其他用途。
桥楼(bridge) 位于船中部的上层建筑。主要用来布置驾驶室及船员居住与活动处 所的上层建筑。
2
13
货舱(cargo hold)是用于装载货物的舱室。 液舱(liquid hold)是用于装载燃油、淡水、液货、压载水等 液体的舱室。一般设在船的低处,有利于船舶稳性。为减 少自由液面对稳性的影响,一般横向尺寸都比较小,且对 称于船舶纵向中心线布置。

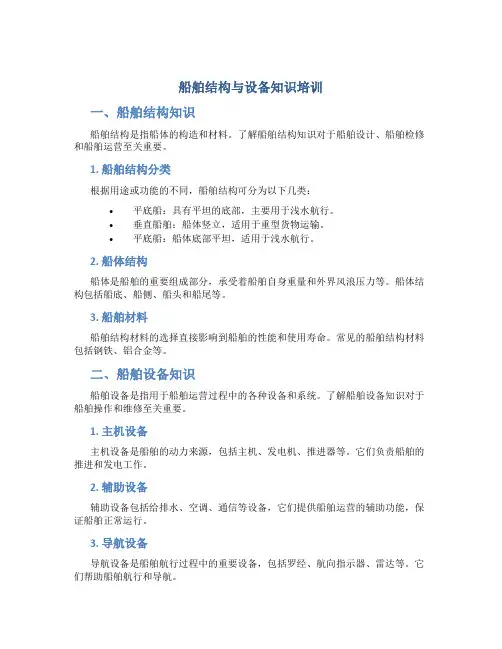

船舶结构与设备知识培训
船舶结构与设备知识培训一、船舶结构知识船舶结构是指船体的构造和材料。
了解船舶结构知识对于船舶设计、船舶检修和船舶运营至关重要。
1. 船舶结构分类根据用途或功能的不同,船舶结构可分为以下几类:•平底船:具有平坦的底部,主要用于浅水航行。
•垂直船舶:船体竖立,适用于重型货物运输。
•平底船:船体底部平坦,适用于浅水航行。
2. 船体结构船体是船舶的重要组成部分,承受着船舶自身重量和外界风浪压力等。
船体结构包括船底、船侧、船头和船尾等。
3. 船舶材料船舶结构材料的选择直接影响到船舶的性能和使用寿命。
常见的船舶结构材料包括钢铁、铝合金等。
二、船舶设备知识船舶设备是指用于船舶运营过程中的各种设备和系统。
了解船舶设备知识对于船舶操作和维修至关重要。
1. 主机设备主机设备是船舶的动力来源,包括主机、发电机、推进器等。
它们负责船舶的推进和发电工作。
2. 辅助设备辅助设备包括给排水、空调、通信等设备,它们提供船舶运营的辅助功能,保证船舶正常运行。
3. 导航设备导航设备是船舶航行过程中的重要设备,包括罗经、航向指示器、雷达等。
它们帮助船舶航行和导航。
三、船舶结构与设备维护船舶结构与设备的维护是保证船舶安全运行的关键。
合理的维护计划和技术能够延长船舶的使用寿命。
1. 船舶结构维护船舶结构维护包括定期检查和维修船体,防止腐蚀和磨损等问题,并进行必要的补强和更换工作。
2. 船舶设备维护船舶设备维护包括定期检查和保养主机设备、辅助设备和导航设备,保证它们正常运行和提高工作效率。
3. 应急维修和事故处理应急维修和事故处理是在船舶运营过程中常见的情况。
了解正确的处理方法和应急维修技术能够及时解决问题。
四、结语船舶结构与设备知识培训对于船舶行业的从业人员来说至关重要。
通过学习船舶结构和设备知识,我们能够更好地理解船舶的构造和运行原理,提高船舶操作和维护的技能水平,确保船舶安全运行。
以上是船舶结构与设备知识培训的一些基本内容,希望对大家有所帮助。
武汉理工大学船舶结构与设备期末考试重点
“船舶结构与设备”课程应知应会知识1、主船体内包含的舱室有哪些?7包含下列舱室:机舱、货舱、液舱(燃油舱、滑油舱、污油舱、淡水舱、压载水舱、深舱)、隔离空舱、锚链舱、轴隧、舵机间、应急消防泵舱等。
2、简述吃水标志的作用、标记方法,如何读取船舶吃水?7吃水标志的作用标示船舶不同部位的吃水,勘划在船舶船首、船中、船尾两侧船壳上,以醒目颜色标示。
水尺标志有公制水尺和英制水尺两种,公制水尺用阿拉伯数字标绘,每个数字高10cm,上下字间距也是10cm;英制水尺用阿拉伯数字或罗马数字标绘,每个数字高6英寸,上下字间距也是6英寸读取水尺时以数字下缘为准。
读取吃水根据水线在数字中的位置,按比例读取,有波浪时应取几次读取的最高值和最低值的平均数。
3、集装箱船的主要特点是什么?6集装箱船的特点如下:货舱和甲板均可装载集装箱;多为单层甲板,舱口长而宽,采用双层船壳结构;为使集装箱堆放和稳固,在货舱内设置箱轨、立柱、水平桁等,组成固定集装箱用的蜂窝状格珊,在甲板上设置固定集装箱的专用设施;主机马力大,航速高,多为两部主机、双螺旋桨,方形系数小;通常不设装卸设备,利用码头上的专用设备装卸。
4、国际航行不装木材的船舶载重线标志识图。
10CS——中国船级社TF——热带淡水载重线F——夏季淡水载重线T——热带载重线S——夏季载重线W——冬季载重线WNA——北大西洋冬季载重线还需标出船首向、甲板线、载重线圈位置。
5、何谓船舶纵、横骨架式,各有什么特点?8橫骨架式船体结构是上甲板、船底、舷侧结构中,横向构件尺寸相对较小、数目多、排列密,纵向构件尺寸大、数目少、排列疏的船体结构。
其特点是:横向强度和局部强度好,结构简单,容易建造,舱容利用率是高,空船重量大;通常在中小型船采用。
纵骨架式船体结构是上甲板、船底、舷侧结构中,纵向构件尺寸相对较小、数目多、排列密,横向构件尺寸大、数目少、排列疏的船体结构。
其特点是:总纵强度大,结构复杂,焊接工作量大,舱容利用率低,空船重量小。
船舶结构与设备复习知识点
1、设置载重线的作用
2、总布置图的组成、排列顺序P61.
3、克令吊主令分类,使用P84.
4、散货船的特点P9.
5、B冰级航区船舶强度加强措施P58.
6、克令吊0位、空档时刹车、定子、转子状态P84.
7、横骨架式船舶结构特点P30.
8、日用水管系常用的供水法方式P74.
9、隔离空舱的作用、设置要求P3.
10、油船专用压载舱的优缺点P16.
11、船壳板命名方法、作用P34.
12、四页盖板型液压驱动式折叠舱盖开启、关闭时12组盖板运动先后顺序P96.
13、 B 级防火分隔技术要求P58.
14、轻型单吊杆受力分析及结果P80.
15、船舶总吨位的作用
16、船体结构形式及各自特点P30.
17、船舶肋骨编号的作用P46.
18、液体化学品船的特点P16.
19、OBO船特点P12.
20、舱盖压紧器的作用及使用
21、货舱盖主要作用P93.
22、甲板结构中支柱上、下支撑点设置位置P43.
23、仅与燕尾槽配套使用的扭锁P109.
24、梁拱、舷弧的作用P44.
25、船尾结构中尾突出体的作用P56.。
船舶结构与设备
1.主船体的组成?上甲板,船底,舷侧,首尾,舱壁等结构所组成的水密空心结构。
2简述双层底的作用和主要组成部分?a增加船体总纵强度横向强度和船体局部强度b可用做油水舱装载燃油滑油和淡水c可用做压载舱用来调节船舶吃水,纵倾,横倾稳性和提高空载时船舶螺旋桨和舵的效率,改善航行性能d若船舶外底板破损时,船舶内底板仍然能防止海水进入舱室,提高了抗沉性e对液货船也可提高船体的抗泄漏能力f可承受舱内货物和机械设备的负载组成:横骨架和纵骨架两种,船底板内底板,木行材,纵骨,舭列板等组成3.保证船体横向强度的构件有哪些?船底板,内底板,甲板板,肋骨,肋板,横舱壁,横梁,横骨4.保证船体总纵强度的构件有哪些?外板,甲板板,内底板,舷侧纵横,舷侧纵骨,甲板纵横,甲板纵骨,内底纵骨,船底纵骨,中桁材,旁桁材,纵向连续舱壁。
5.简述吃水标识的种类,作用,及船舶吃水的读取方法。
(1)共两种。
一种是公制:以阿拉伯数字表示,数字的高度及上下相邻两数字间距均为10厘米;另一种是英制:以阿拉伯数字或罗马数字表示,其数字的高度及上下相邻两字的间距均为6in(2)作用:用于船舶靠离码头,通过浅水航道或锚泊时精确掌握船舶当时的实际吃水(3)读取方法:以水面与吃水标志相切处按比例读取吃水,当水面与数字的下端相切时,该数字即表示此时船舶的吃水。
当泊位区有风浪时,则应注意多观察几次波峰和波谷的数值,最后取其平均值作为此时船舶的吃水。
6.横骨架式船体结构的特点是什么?其优缺点有哪些?横向构件排列密,尺寸小,纵向构件排列疏,尺寸大;结构简单,建造容易;横向强度和局部强度好;仓容利用率高,便于装卸货;其纵向强度主要由外板,内底板,甲板板等纵向构件来保证;一般用于沿海中小型船舶和内河船舶7..纵骨架式船体结构的特点是什么?优缺点是什么?纵向构件排列密尺寸小,横向构件排列疏尺寸大;因纵向构件的增加而使得船舶的总纵强度提高,可选用较薄的板材,自重减轻;仓容利用率较横骨架式低,装卸货不方便;常用于大型矿砂船和油船。
船舶结构与设备知识点
船舶结构与设备特点:1、知识点多、杂。
考点知识多为书本原文,计算、思考等题目较少;2、与货运、避碰同考,所占比例较小.其中货运160道题目,结构占20-30道题;3、后期新题更新不多;4、难点不多,需记忆。
如船舶种类及特点、轻型吊杆、舵设备等。
第一章船舶常识(结构货运)第一节船舶的基本组成与主要标志一、船舶基本组成由主船体、上层建筑及其他各种配套设备等组成。
1、主船体船底:分单层底、双层底。
舭部★舷侧:首/尾部船首/尾甲板:上甲板、平台甲板(注:强力甲板、遮蔽甲板、量吨甲板、舱壁甲板定义见“甲板结构”)、甲板命名舱壁:按方向分横舱壁、纵舱壁(其他分类方式见“舱壁结构”)。
★船底、舷侧、舭部构成船壳板2、上层建筑定义:分类:长上层建筑、短上层建筑(定义)组成:首楼、尾楼、桥楼(位置、作用)、甲板室(长甲板室、短甲板室)★桅屋属于短甲板室上层建筑各层甲板:艇甲板、罗经甲板3、舱室名称机舱、货舱、压载舱、深舱(定义)、其他舱室★隔离空舱(干隔舱):仅有一个肋骨间距的空舱二、船舶主要标志1、球鼻首和首侧推器标志:位置(前、后)2、吃水标志:公制/英制(10cm/6英尺),★读取3、甲板线标志:尺寸(300mm×25mm)、★位置★4、载重线标志:位置、堪划要求、字母涵义、丈量最小干舷5、其他标志:船名船籍港标志:船名字高比船首字高小10%-20%;船籍港字高为船名字高60%—70%烟囱标志:位置分舱与顶推位置标志:位置、形状引航员登离船标志:上白下红船舶识别号:100总吨及以上客船/300总吨及以上货船,位置公司名称标志:第二节船舶尺度与船舶吨位一、船舶尺度分为:最大尺度、船型尺度、登记尺度最大尺度(全部尺度/周界尺度):最大长度、宽度、高度(定义)、作用船型尺度(计算尺度、理论尺度):型长、型宽、型深、型吃水(定义)、作用登记尺度:登记长度、宽度、深度(定义)、作用二、主尺度比型长型宽比、型长型深比、型长型吃水比、型宽型吃水比、型深型吃水比:影响三、船舶吨位1、重量吨分为:排水量和载重量排水量:满载排水量、空船排水量、装载排水量(了解定义)载重量:总载重量、净载重量(了解定义)2、容积吨分为:总吨位、净吨位、运河吨位定义(了解)、★作用:★运河吨位数值比总/净吨位数值大些★第三节船舶种类与特点1、客船分类:全客船、客货船、货客船、客滚船特点:抗沉性好(二舱不沉制)、多层甲板、上层建筑高大、航速快、生活设施配套齐全、设计美观等2、集装箱船特点:单层甲板、开口大、航速快、双层底和双层船壳、抗扭箱(保证强度和提高抗扭强度)、装卸效率高、货损货差小、箱格导轨、方形系数小于0.63、散货船特点:运输密度较小散货、单层甲板、开口大、货舱剖面棱形(作用:便于平舱、卸货、提高稳性)、上下边舱(压载)、单层或双层船壳、船型肥大4、矿砂船特点:运输矿砂、中间舱两侧边舱、开口大、双层底高(重心高)、剖面呈漏斗形、航速低、采用高强度钢5、兼用船O/O船、O/B/O船特点:★装货要求6、杂货船特点:运输件杂货、多起重设备、多层甲板、舱口尺寸大、一舱不沉制7、滚装船特点:首跳板、尾跳板、舷侧跳板(要求、特点)、首门有罩壳式、边铰链式,活动斜坡道或升降平台,跳板工作坡度:不大于8°,通常为4°-5°,横倾小于4°时,跳板对码头负荷不超过2—3t/m2、多层甲板、双层底、纵骨架式、支柱少、纵通甲板、抗沉性差、舱容利用率低、造价高、装卸效率高、航速快、码头适应性好8、木材船特点:舱口大、舷墙高、舷侧多立柱、多起重设备9、冷藏船特点:良好隔热设施与制冷设备、舱口小、多层甲板、航速快、吨位小10、多用途船特点:运输多种货物、舱口大、多层甲板、多起重设备11、液货船油船:双层底和双层船壳、无起重设备、舱口圆形或椭圆、多泵管路、纵骨架式、横、纵舱壁(减少自由液面对船舶稳性影响)、船型肥大、干舷小、专用压载舱/清洁压载舱液体化学品船:采用耐腐蚀不锈钢制成、双层底和双层船壳、舱口小、多泵和管路12、液化气船液化天然气(甲烷):隔热结构、货舱呈球形和矩形、极少数为棱柱形或圆筒形、常压低温运输液化石油气船:加压液化(球形或圆柱形)/冷冻液化(矩形)/加压、冷冻液化乙烯运输船:加压液化、货舱呈球形、圆柱形和矩形13、高速客船水翼船、气垫船(全垫升、水面效应)、双体船(特点、航行方式)14、其他船舶工程船:挖泥船、起重船、海洋调查船、敷缆船、航标船工作船:拖船、供应船、破冰船(首尾两舷设有大的压载舱)、海难救助船、消防船、科考船第二章船体结构与船舶管系(结构与货运)第一节船体受力1、力/力矩分类:总纵弯曲力矩、扭转力矩、横向作用力、局部作用力2、总纵弯曲力矩产生原因、分布(★船中力矩最大、1/4L处剪切力最大)、“中拱中垂”(★拉伸/压缩,波长=船长)3、扭转力矩、横向作用力产生原因(了解)★4、主要构件、次要构件定义、辨别5、船体结构设计与建造要求第二节船体结构一、船体结构形式与主要结构图1、骨架形式分类:横骨架式、纵骨架式、混合骨架式2、横骨架式/纵骨架式/★混合骨架式特点、应用3、★外板展开图:边接/端接定义、并板位置、船壳板组成(船底、舭部、舷侧、舷顶列板)及厚度分布特点★船壳板命名(两字母一数字):左、右舷分别为P、S,以平板龙骨为K板,向左/右依次为A、B、C、D。
船舶结构与设备
1.1 船舶的基本组成与主要标志1.1.2 船舶的主要标志——吃水指示系统由于水尺是标志在船壳板外侧的首、中、尾部,往往难以准确方便地读取船舶的六面水 尺,特别是读取尾部弯曲壳板处的水尺时更为困难。
因此,在有些大型现代化船舶上设有吃 水指示系统(draft indicating system),用以测量船舶首、中、尾的吃水和纵、横倾斜度,它可 以随时从指示面板上集中读取首、中、尼的吃水,颇为方便。
吃水遥测系统目前有以下三种类型:1.浮子式遥测系统:这种系统主要是利用设置在船体首、中、尾内的水位管中随当时 水位高低而上下浮动的浮子,只要将浮子上下移动的机械运动转换为电信号,并传递到集中 指示面板,便能指当时的吃水。
该水管的下端是通过船底板与船外相通的,因此,水位管内 的水位与船外的水位是相同的。
2. 超声波探侧式遥测系统: 这种系统主要是利用超声波探测仪来探测当时的水位高度, 再把探测到的首、中、尾的水位传递给集中指示面板。
3.吹气式遥测系统:这种系统主要是利用压缩空气来测量水位,如图 1—2—5 所示。
压缩空气发生器 l(或压缩气瓶)的压缩气经供应装置 2 使之减压、过滤和节流后成为恒压恒 量的气流,通过供应管送至甲板上的吹气装置 3.再经吹气管 4向舱底部的吹气箱5 吹气。
当海底阀 7开启时,水位管 6 便与船底外的海水接通,因此,水位管内的水位与当时船舶水 线保持同一水面。
又因水位管上端呈开口,当压缩空气气压过大时,过多的气压可通过水位 管的上端溢出管外,于是吹气管 4内的气压与当时水位(即吃水)的静压力保持动态平衡。
此 平衡压力通过信号管8经四通阀9传送至集中指示面板上的压力表10(或水银柱管)便可显示 当时的吃水。
管路 11 是清洁管,用来引导压缩空气吹清管路中的污物。
为了测量船舶的纵倾度,可将首尾二个信号管分别接于 U 型水银柱管的两端。
当有首 尾吃水差时,水银柱即可显示其差额。
测量横倾度也可采用同样方法,将左右两舷侧的信号 管接于水银柱管的两端即可。
船舶结构与设备 第1章 船舶常识(2)汇总
设纵舱壁或制荡舱壁。 – 压载水舱(ballast tank) – 燃油舱(Fuel Oil Tank,F.O.T) – 滑油舱(lubricating oil tank) :位于机舱下双层底舱 – 淡水舱(Fresh water tank) – 污油水舱(Slop tank)
横舱壁
首楼
尾尖舱
机舱
货舱
双层底
首尖舱
第二节 船舶基本组成与主要标志
• 船舶主体(Hull)
– 船舶主体:上甲板及其以 下船体。
– 外板(Shell plating):船舶 主体部分的船壳板。
– 外板的组成 – 平板龙骨(flat plate keel) – 舭列板(bilge strake) – 舷顶列板(Sheer strake)
第二节 船舶基本组成与主要标志
• 要点:各部位名称、相关定义。
船舶部位和方位名称
船首(head) 船尾(stern) 船中(midship) 首部(bow)船前部的线型弯曲部分,又叫首舷 尾部(quarter)船后部的线型弯曲部分,又叫
尾舷
船舶部位和方位名称
• 首尾线(fore and aft line) • 正横(abeam);正横前,正横后 • 左舷(port side) • 右舷(starboard side) • 前方(船首方向 ahead) • 后方(船尾方向 astern)
• 可 装 运 LNG (Liquefied natural gas) 和 半 压式液化气船所能装运的各种货物。
船舶结构与设备课件——船舶常识
• 全客船(包括短途高速客船) • 客货船 • 货客船 • 客滚船:其结构特点与滚装船类似。
客船如下图所示:
全客船(包括短途高速客船)
客货船
货客船
• 客滚船:
• 2、杂货船
• 杂货船即普通货船,主要用于装载一般干货,如成包、箱、 捆、桶的件杂货。
• 特点:多层(2~3层)甲板结构,舱口尺寸较大以便于装卸, 并配有吊杆或起重机。在抗沉性方面,一般设计成“一舱不 沉制”。
• 散装货船
• 4、矿砂船
• 矿砂船专用于载运散装矿砂,为单向运输船。 • 特点:1)货舱为单层甲板,舱口较宽大,一般由两
道纵舱壁将整个装货区域分隔成中间舱和两侧边 舱,在中间舱下部设置双层底,中间舱装载矿货, 两侧边舱作压载舱; • 2)为克服矿石所占舱容小,船舶重心过低,矿砂船 的双层底设计得特别高,以提高重心高度; • 3)有的矿砂船货舱横剖面设计成漏斗形,这样既可 提高船舶的重心高度又便于清舱; • 4)矿砂船货舱两侧的压载边舱比散装货船大得多; • 5)均为尾机型船,航速较低。 • 6)一般采用高强度钢,且内底板等构件均采取加厚 的措施,有的则直接对货舱采取重货加强措施。
第一章 船舶常识
第一节船舶的种类与特性 第二节船舶的基本组成与各部名称 第三节船舶尺度、吨位与主要标志
• 第一节 船舶种类与特点
• 一、一般运输船舶 • 1、客船 • 凡载客超过12人者均应视为客船,这类船舶通常多为定期定线航行。 • 特点:1)、具有多层甲板的高大上层建筑, • 2)、具有较好的抗沉性(二舱不沉制、三舱不沉制) • 3)、且船速较高,并设有减摇装置, • 4)、安全设备与生活设施齐全。
• 滚装船及尾跳板
船舶结构和设备
第一章船舶常识1.船舷侧板与船底板交接的弯曲部分叫做________。
A.舭肘板B.舭龙骨C.舭列板D.舭部答案:D2.船体最上一层首尾统长甲板,通常叫上甲板、主甲板、干舷甲板,对其结构的主要要求是________。
A.能承装货物B.抗风浪C.保证水密D.方便工作答案:C3.在上甲板下面的第一层甲板常称为________。
A.一层甲板B.二层甲板C.舱内甲板D.下甲板答案:B4.下列有关主船体描述正确的是________。
Ⅰ.是船舶的主体部分;Ⅱ.由船底、舷侧、内底及首尾等结构组成;Ⅲ.由上甲板、内底板、舷侧、首尾及横舱壁等结构组成;Ⅳ.是指上甲板及以下由船底、舷侧、甲板、首尾及舱壁等结构所组成的水密空心结构。
A.Ⅰ,ⅡB.Ⅰ,ⅢC.Ⅰ,ⅣD.Ⅰ,Ⅲ,Ⅳ答案:C5.船底横向两侧以圆弧形式逐渐向上过渡至舷侧的圆弧过渡部分称之为________。
A.舭部B.胯部C.舷部D.端部答案:A6.船底板与舷侧板之间的圆弧过渡部分称之为________。
A.舭肘板B.舭龙骨C.舭列板D.舭部答案:D7.主船体两舷舷侧在过渡至船舶前后两端并最终会拢的会拢段部分分别称之为________。
A.首舷和尾舷B.船首和船尾C.首部和尾部D.首端和尾端答案:B8.主船体两舷舷侧在后部的线型弯曲部分称之为________。
A.船尾(尾端)B.船头C.尾舷(尾部)D.船端答案:C9.船首两侧船壳弯曲处称________。
A.首舷B.首楼C.舭部D.胯部答案:A10.船舶外板(又称船壳板)是指主船体中的________。
A.船底板B.舷侧外板C.舭部D.构成船底、舷侧及舭部外壳的板答案:D11.就普通货船而言,下列有关主船体中甲板描述正确的是________。
Ⅰ.为主船体垂向上成上下层并沿船长方向水平布置的大型纵向连续板架;Ⅱ.上甲板为船体的最高一层全通甲板;Ⅲ.平台甲板沿船长方向布置并计入船体总纵强度。
A.Ⅰ,ⅡB.Ⅰ,ⅢC.Ⅱ,ⅢD.Ⅰ,Ⅱ,Ⅲ答案:A12.上层连续甲板是指________。
船舶知识点归纳总结
一、船舶的基本结构和分类1. 船舶的基本结构船舶一般由船体、主机和辅机等组成,船体是船舶的主体结构,主机是船舶的动力装置,辅机是船舶的辅助设备。
2. 船舶的分类根据用途和功能的不同,船舶可以分为货船、客船、拖船、渔船、救助船、工程船等。
按照推进方式可以分为帆船、螺旋桨船、水翼船等。
二、船舶的基本原理1. 浮力原理船舶的浮力是由船体下沉的水的排斥作用形成的,浮力的大小与排开的水体积成正比。
2. 推进力原理船舶的推进力是通过推进装置产生的,推进装置通常为螺旋桨或水翼等。
三、航行安全知识1. 航行规则航行规则是船舶在海上航行时必须遵守的一系列规定,主要包括航行会遇规则、船舶灯号规则、国际信号旗使用规则等。
2. 防护装置船舶的防护装置包括船舶外壳防腐保养、救生设备、船舶安全设备等,这些装置对于航行安全具有重要的保障作用。
四、船舶维护保养1. 船舶维护船舶维护包括定期维护和日常维护,定期维护主要包括船体检查、主机维护、船舶电气设备检修等。
2. 船舶保养船舶保养是指对船舶各部件进行保养和维护,以延长船舶的使用寿命,保障航行安全。
1. 船舶设计船舶设计是根据船舶用途和功能的不同,进行设计和选择船体形状、动力系统、船舶排水量、船舶承载能力等参数。
2. 船舶建造船舶建造是根据设计图纸进行船舶的制造和组装,主要包括钢构件焊接、船体安装、动力设备安装等。
六、船舶操作技能1. 船舶操纵船舶操纵是指船舶在水上的操作技能,主要包括舵轮操作、引擎控制、码头靠泊等。
2. 船舶维修船舶维修是指船舶日常维修、机械设备故障排除、船舶电气维修等。
七、船舶污染防治1. 污染原理船舶污染是指船舶排放的废气、废水及废油等对海洋环境的污染。
2. 防治措施防治船舶污染的措施包括加强船舶技术装备改进、实施即时污染事故应急处置、对船舶进行环保检查等。
八、船舶法律法规1. 船舶法规船舶法规主要包括航行规则、船舶标准、船舶安全设备使用规定等。
2. 船舶法律船舶法律是指国家对船舶行业的相关法律和政策,包括船舶登记法、船舶保险法、海事法等。
船舶结构与设备知识考点.
位于船中部的上层建筑,称为桥楼。桥楼的长度大于15%L,且不小于本身高度6倍的桥楼,称为长桥楼。桥楼主要用来布置驾驶室和船员居住处所。
4.甲板室
是指宽度与船宽相差较大的围蔽建筑物。对于大型船舶,由于甲板的面积大,布置船员房间等并不困难,在上甲板的中部或尾部可只设甲板室。因为在甲板室两侧外面的甲板是露天的,所以有利于甲板上的操作和便于前后行走。
(7)液货舱:有些杂货船设有1~2个装运液体货物的深舱。
5.隔离空舱
用于隔开油舱与淡水舱、油船的货油舱与机舱的专用舱室。隔离空舱一般是一个仅有一个肋骨间距的狭窄空舱,故又称干隔舱。
6.锚链舱
位于锚机下方船首尖舱内、用钢板围起来的两个圆形或长方形的水密小舱,并与船舶中心线对称布置,底部设有排水孔。
2.陀螺罗经室
一般布置在摇摆中心附近。
3.平行中体
指的是除首尾外的船体中部两舷舷侧接近平行。具有平行中体的船舶其优点是:能较好利用舱容;施工方便;降低船舶造价。
4.应急发电机室
按要求应与机舱分开,一般位于艇甲板上。
5.氨制冷机室
不能设在机舱内,应有独立的制冷机室,并要求室壁气密;制冷机室设有二个出入口;室内有防毒面具供氨气泄露时人员使用;门向外开。空调室一般多位于艇甲板上。
4.液舱
是指用来装载液体的舱室,如燃油、淡水、液货、压载水等。一般设在船的低处,有利于船舶稳性。为了减少自由液面对稳性的影响,其横向尺寸都较小,且对称于船舶纵向中心线布置。
(1)燃油舱:是供贮存主、辅机所用燃油的舱,一般都布置在双层底内,大型船舶也有将深舱作燃油舱使用的。
5.载重线标志由一圆圈和一水平线相交组成,水平线的上边缘通过圆圈的中心。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
船舶结构与设备特点:1、知识点多、杂。
考点知识多为书本原文,计算、思考等题目较少;2、与货运、避碰同考,所占比例较小。
其中货运160道题目,结构占20-30道题;3、后期新题更新不多;4、难点不多,需记忆。
如船舶种类及特点、轻型吊杆、舵设备等。
第一章船舶常识(结构货运)第一节船舶的基本组成与主要标志一、船舶基本组成由主船体、上层建筑及其他各种配套设备等组成。
1、主船体船底:分单层底、双层底。
舭部★舷侧:首/尾部船首/尾甲板:上甲板、平台甲板(注:强力甲板、遮蔽甲板、量吨甲板、舱壁甲板定义见“甲板结构”)、甲板命名舱壁:按方向分横舱壁、纵舱壁(其他分类方式见“舱壁结构”)。
★船底、舷侧、舭部构成船壳板2、上层建筑定义:分类:长上层建筑、短上层建筑(定义)组成:首楼、尾楼、桥楼(位置、作用)、甲板室(长甲板室、短甲板室)★桅屋属于短甲板室上层建筑各层甲板:艇甲板、罗经甲板3、舱室名称机舱、货舱、压载舱、深舱(定义)、其他舱室★隔离空舱(干隔舱):仅有一个肋骨间距的空舱二、船舶主要标志1、球鼻首和首侧推器标志:位置(前、后)2、吃水标志:公制/英制(10cm/6英尺),★读取3、甲板线标志:尺寸(300mm×25mm)、★位置★4、载重线标志:位置、堪划要求、字母涵义、丈量最小干舷5、其他标志:船名船籍港标志:船名字高比船首字高小10%-20%;船籍港字高为船名字高60%-70%烟囱标志:位置分舱与顶推位置标志:位置、形状引航员登离船标志:上白下红船舶识别号:100总吨及以上客船/300总吨及以上货船,位置公司名称标志:第二节船舶尺度与船舶吨位一、船舶尺度分为:最大尺度、船型尺度、登记尺度最大尺度(全部尺度/周界尺度):最大长度、宽度、高度(定义)、作用船型尺度(计算尺度、理论尺度):型长、型宽、型深、型吃水(定义)、作用登记尺度:登记长度、宽度、深度(定义)、作用二、主尺度比型长型宽比、型长型深比、型长型吃水比、型宽型吃水比、型深型吃水比:影响三、船舶吨位1、重量吨分为:排水量和载重量排水量:满载排水量、空船排水量、装载排水量(了解定义)载重量:总载重量、净载重量(了解定义)2、容积吨分为:总吨位、净吨位、运河吨位定义(了解)、★作用:★运河吨位数值比总/净吨位数值大些★第三节船舶种类与特点1、客船分类:全客船、客货船、货客船、客滚船特点:抗沉性好(二舱不沉制)、多层甲板、上层建筑高大、航速快、生活设施配套齐全、设计美观等2、集装箱船特点:单层甲板、开口大、航速快、双层底和双层船壳、抗扭箱(保证强度和提高抗扭强度)、装卸效率高、货损货差小、箱格导轨、方形系数小于0.63、散货船特点:运输密度较小散货、单层甲板、开口大、货舱剖面棱形(作用:便于平舱、卸货、提高稳性)、上下边舱(压载)、单层或双层船壳、船型肥大4、矿砂船特点:运输矿砂、中间舱两侧边舱、开口大、双层底高(重心高)、剖面呈漏斗形、航速低、采用高强度钢5、兼用船O/O船、O/B/O船特点:★装货要求6、杂货船特点:运输件杂货、多起重设备、多层甲板、舱口尺寸大、一舱不沉制7、滚装船特点:首跳板、尾跳板、舷侧跳板(要求、特点)、首门有罩壳式、边铰链式,活动斜坡道或升降平台,跳板工作坡度:不大于8°,通常为4°-5°,横倾小于4°时,跳板对码头负荷不超过2-3t/m2、多层甲板、双层底、纵骨架式、支柱少、纵通甲板、抗沉性差、舱容利用率低、造价高、装卸效率高、航速快、码头适应性好8、木材船特点:舱口大、舷墙高、舷侧多立柱、多起重设备9、冷藏船特点:良好隔热设施与制冷设备、舱口小、多层甲板、航速快、吨位小10、多用途船特点:运输多种货物、舱口大、多层甲板、多起重设备11、液货船油船:双层底和双层船壳、无起重设备、舱口圆形或椭圆、多泵管路、纵骨架式、横、纵舱壁(减少自由液面对船舶稳性影响)、船型肥大、干舷小、专用压载舱/清洁压载舱液体化学品船:采用耐腐蚀不锈钢制成、双层底和双层船壳、舱口小、多泵和管路12、液化气船液化天然气(甲烷):隔热结构、货舱呈球形和矩形、极少数为棱柱形或圆筒形、常压低温运输液化石油气船:加压液化(球形或圆柱形)/冷冻液化(矩形)/加压、冷冻液化乙烯运输船:加压液化、货舱呈球形、圆柱形和矩形13、高速客船水翼船、气垫船(全垫升、水面效应)、双体船(特点、航行方式)14、其他船舶工程船:挖泥船、起重船、海洋调查船、敷缆船、航标船工作船:拖船、供应船、破冰船(首尾两舷设有大的压载舱)、海难救助船、消防船、科考船第二章船体结构与船舶管系(结构与货运)第一节船体受力1、力/力矩分类:总纵弯曲力矩、扭转力矩、横向作用力、局部作用力2、总纵弯曲力矩产生原因、分布(★船中力矩最大、1/4L处剪切力最大)、“中拱中垂”(★拉伸/压缩,波长=船长)3、扭转力矩、横向作用力产生原因(了解)★4、主要构件、次要构件定义、辨别5、船体结构设计与建造要求第二节船体结构一、船体结构形式与主要结构图1、骨架形式分类:横骨架式、纵骨架式、混合骨架式2、横骨架式/纵骨架式/★混合骨架式特点、应用3、★外板展开图:边接/端接定义、并板位置、船壳板组成(船底、舭部、舷侧、舷顶列板)及厚度分布特点★船壳板命名(两字母一数字):左、右舷分别为P、S,以平板龙骨为K板,向左/右依次为A、B、C、D...(IOQ不用),船首/尾命名数字(注意:甲板板命名相异)、作用4、总布置图:右舷侧视图、各层甲板与平台平面图、舱底平面图及船体主要尺度和技术数据等(由上往下)二、船底结构1、双层底骨架形式:横骨、纵骨架式,组成,作用(强度、舱室、压载、航行性能、抗沉性、抗泄漏、承受负荷)了解客船双层底布置:50≤L<61、61≤L<76、76≤L2、船底板平板龙骨尺度要求、船底板厚度分布3、横向构件肋板:分类(实肋板、水密肋板、组合肋板)、结构、设置要求(横骨、纵骨架式)舭肘板:作用(★连接肋板、肋骨)、尺寸要求(宽度和高度相同,面板或折角宽度为厚度10倍,减轻孔和污水孔孔缘板宽不小于舭肘板宽度的1/3)4、纵向构件桁材:中桁材(箱形中桁材,别名箱形龙骨)设置要求★箱形龙骨,一般设置机舱、防撞舱壁间,作用,宽度不超过2m,设有水密人孔和通向露天甲板的应急出口,两面操纵关闭装置。
纵骨:内底剖面模数为船底纵骨剖面模数的85%,纵骨最大间距不大于1m(舷侧、甲板结构同样)5、内底板和内底边板内底板:厚度分布、双层底舱的人孔成对角线内底边板:分类(水平、曲折、上倾、下倾)、应用三、舷侧结构1、舷侧结构作用、骨架分类(横骨、纵骨)、组成2、舷侧外板:组成(舷侧列板、舷顶列板)、尺寸要求(宽度、厚度)★舷顶列板是受总纵弯矩最大的一列板3、肋骨:作用、分类(两种方式)、肋骨编号(作用、方式)注意:中间肋骨★舷侧肋骨、纵骨最大间距不大于1.0m4、舷边:连接方式(铆接、圆弧连接、直角焊接)及特点5、舷墙与栏杆:作用、尺度设置要求四、甲板结构1、甲板结构:作用、骨架形式、组成2、甲板分类:强力甲板、舱壁甲板、干舷甲板、量吨甲板、遮蔽甲板、★上甲板/强力甲板(厚度分布、尺度要求)3、横梁、甲板纵桁、甲板纵骨:作用、特点4、舱口围板:作用(安全、防水、强度)、设置要求(最低高度不小于450mm)、★舱口角隅形状(抛物线型、椭圆、圆形)及加强方式(两种)5、支柱:设置要求(上下端点)★6、梁拱和舷弧:作用、参数★梁拱取值:1/100~1/50船宽,干货船B/50,客船B/80★船中舷弧为0,首舷弧是尾舷弧2倍五、舱壁结构1、舱壁作用:分隔、抗沉、制荡、增强强度、防火、提高稳性等2、定义、分类:布置方式(横、纵)、用途(★水密、防火、液体、制荡)、结构(平面、对称槽形)★尾机型万吨级船舶需设6道水密横舱壁、首(防撞舱壁)、尾尖舱舱壁设置要求平面、对称槽形舱壁:特点、分类(对称槽形舱壁分为三角形、矩形、梯形、弧形),★散货船/矿砂船较多采用有底登六、船首/尾结构1、船首/尾形状、特点★球鼻首型船首较多采用(球鼻首作用),巡洋舰型尾海船广泛采用,方形尾集装箱多采用2、船首结构:作用、加强措施首柱:作用、分类(铸钢、钢板焊接、混合)★首部结构通常指距首垂线0.25倍船长处至船首前端的结构★特殊名称横向/纵向构件属于首/尾结构★首尖舱过长/过宽时采取措施3、船尾结构:作用、加强措施尾柱:作用、连接★尾突出体作用七、水密和抗沉结构(见教材第八章-船体开口的关闭设备与船舶堵漏第一节船体上开口的关闭设备)1、客船、货船水密要求2、水密舱壁上水密门的种类(滑动、铰链式、滚动式)、开启与关闭技术要求(开关方式、时间、灯光指示等)八、防火结构1、相关定义及要求:主竖区、不燃材料、钢或其他等效材料等等2、防火分隔:甲(A)、乙(B)、丙(C)3个级别7个等级,及各自要求九、冰区加强1、分级:B1*、B1、B2、B3、B(中国沿海适应)5个等级★2、B冰级加强措施十、其他结构1、轴隧:作用、设置要求★单桨船轴隧偏左2、减摇装置:舭龙骨、减摇鳍、减摇水舱(主动式、被动式)、陀螺减摇装置(主动式、被动式)等(详细见辅导教材)舭龙骨:作用、设置要求★不承受总纵弯曲强度★减摇鳍是目前减摇效果最好的减摇装置3、船底塞:设置位置(每一水舱后部水密肋板前一档肋距处)、材质(锰黄铜、不锈钢)、使用(外面用水泥封涂成一个半球形水泥包)第三节船舶管系一、通风管系1、作用2、通风方式:自然通风、机械通风、空气调节3、自然通风:通风筒种类(烟斗式、排风筒、菌形、鹅颈式)、应用★烟斗式使用方法;鹅颈式用于水柜或油柜;菌形应用较多,双面操作4、机械通风(通风机)★干燥空气需加装除湿机或除湿剂5、空气调节:分类(中央集中式、分组集中式、独立式)、应用★中央集中式多用于货船;分组集中式多用于客船★6、通风管系布置要求(详细见教材)二、消防管系1、消防系统分类:水、惰性气体保护系统(多应用于液货船)、二氧化碳、泡沫等★水灭火系统的甲板管系还可用于冲洗甲板、锚链和锚、顶边舱灌装压载水等三、甲板排水管系1、作用(排污)、组成:甲板排水器和排水管2、设置要求四、其他管系(日用水管系、卫生排泄系统)1、日用水管系:分类、三种供水法(重力水柜、压力水柜、循环泵)2、卫生排泄系统作用:冲洗卫生设备第三章锚设备(操纵与避碰)一、锚设备的组成及各部分作用、锚的种类、特点及应用1、锚设备的组成及各部分作用基本组成:锚、锚链、锚链筒、制链器、锚机、锚链管、锚链舱。
锚:产生抓驻力。
分类:结构(有杆锚、无杆锚)、用途(普通用锚、大抓力锚、特种锚)锚链:连接锚和船体,传递锚产生抓驻力,产生辅助抓驻力。
