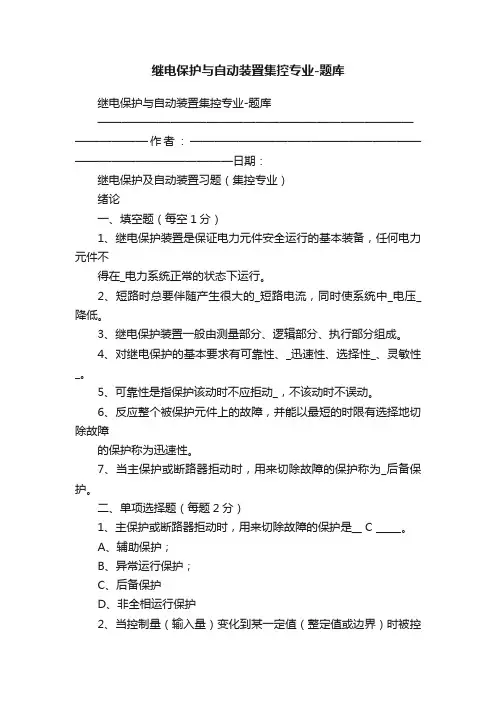

继电保护与自动装置集控专业-题库

继电保护与自动装置集控专业-题库继电保护与自动装置集控专业-题库————————————————————————————————作者：————————————————————————————————日期：继电保护及自动装置习题（集控专业）绪论一、填空题（每空1分）1、继电保护装置是保证电力元件安全运行的基本装备，任何电力元件不得在_电力系统正常的状态下运行。

2、短路时总要伴随产生很大的_短路电流，同时使系统中_电压_降低。

3、继电保护装置一般由测量部分、逻辑部分、执行部分组成。

4、对继电保护的基本要求有可靠性、_迅速性、选择性_、灵敏性_。

5、可靠性是指保护该动时不应拒动_，不该动时不误动。

6、反应整个被保护元件上的故障，并能以最短的时限有选择地切除故障的保护称为迅速性。

7、当主保护或断路器拒动时，用来切除故障的保护称为_后备保护。

二、单项选择题（每题2分）1、主保护或断路器拒动时，用来切除故障的保护是__ C _____。

A、辅助保护；B、异常运行保护；C、后备保护D、非全相运行保护2、当控制量（输入量）变化到某一定值（整定值或边界）时被控量（输出量）发生突变，这种特性称为__ B ____。

A、灵敏性B、继电特性C、可靠性D、动作特性3、继电保护装置是由___ B ___组成的。

A、二次回路各元件；B、测量元件、逻辑元件、执行元件；C、包括各种继电器、仪表回路；D、仪表回路。

4、当系统发生故障时，正确地切断离故障点最近的断路器，是继电保护装置的__ B ____的体现。

A、快速性；B、选择性；C、可靠性；D、灵敏性5、为了限制故障的扩大，减轻设备的损坏，提高系统的稳定性，要求继电保护装置具有____ A __。

A、快速性；B、选择性；C、可靠性；D、灵敏性。

三、判断对错题（每题1分）在正确的命题前面括号里填“T”，在错误的命题后面括号里填“F”）1、为了保证电力系统运行稳定性和对用户可靠供电，以及避免和减轻电气设备在事故时所受的损失，要求继电保护动作愈快愈好。

电子系统自动装置—考试题库及答案

在电力系统通信中，由主站轮流询问各RTU，RTU接到询问后回答的方式属于_______ 。

A.循环式通信规约B.被动式通信规约C.主动式通信规约D.问答式通信规约回答错误!正确答案： D自同期并列操作的合闸条件是_______ 。

A.发电机未加励磁，任意转速B.发电机未加励磁，接近同步转速C.发电机已加励磁，任意转速D.发电机已加励磁，接近同步转速回答错误!正确答案： B励磁调节器接入负调差单元后，发电机的外特性呈_______ 。

A.水平B.下倾C.水平或上翘D.上翘回答错误!正确答案： C“备用电源自动投入装置应保证只动作一次”是为了防止_______ 。

A.工作电源或设备无法断开B.备用电源或设备提前投入C.备用电源或设备多次遭受故障冲击D.工作电源或设备多次遭受故障冲击回答错误!正确答案： C若三相一次重合闸不成功，则其断路器_______ 。

A.跳2次合1次B.跳1次合1次C.跳3次合2次D.跳2次合2次回答错误!正确答案： A担负电力系统频率调节任务的是_______ 。

A.调速系统B.励磁系统C.无功补偿设备AVR回答错误!正确答案： A当AAT装置动作时，如果备用电源或设备投于故障，应使其继电保护____ ___ 。

A.延时0.5s动作B.延时1.0s动作C.不动作D.加速动作回答错误!正确答案： D并列断路器两侧电压矢量的电角速度之差称为_______ 。

A.滑差周期B.滑差角频率电压矢量差D.电压相角差回答错误!正确答案： B电力系统运行中的主要并列方式为_______ 。

A.同步B.准同期C.非同期D.自同期回答错误!正确答案： B以下不属于综合重合闸装置可以实现重合闸方式是_______ 。

A.单相重合闸方式B.综合重合闸方式C.重合闸前加速保护D.停用方式回答错误!正确答案： C调频器改变发电机组调速系统的给定值，即改变机组的空载运行频率时，使静态特性_______ 。

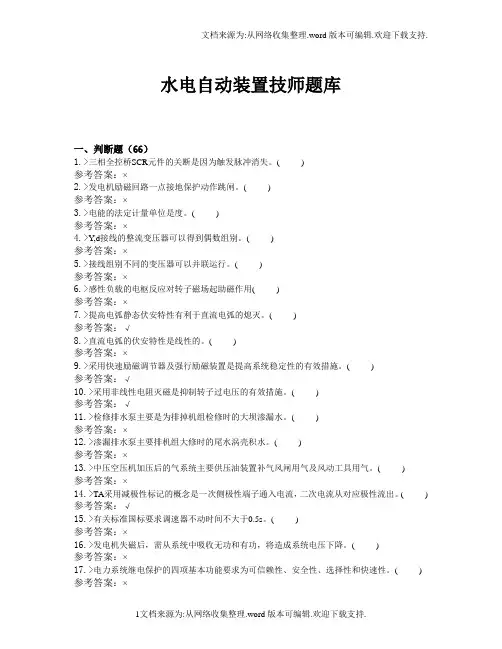

水电自动装置题库技师

水电自动装置技师题库一、判断题（66）1.>三相全控桥SCR元件的关断是因为触发脉冲消失。

( )参考答案：×2.>发电机励磁回路一点接地保护动作跳闸。

( )参考答案：×3.>电能的法定计量单位是度。

( )参考答案：×4.>Y,d接线的整流变压器可以得到偶数组别。

( )参考答案：×5.>接线组别不同的变压器可以并联运行。

( )参考答案：×6.>感性负载的电枢反应对转子磁场起助磁作用( )参考答案：×7.>提高电弧静态伏安特性有利于直流电弧的熄灭。

( )参考答案：√8.>直流电弧的伏安特性是线性的。

( )参考答案：×9.>采用快速励磁调节器及强行励磁装置是提高系统稳定性的有效措施。

( )参考答案：√10.>采用非线性电阻灭磁是抑制转子过电压的有效措施。

( )参考答案：√11.>检修排水泵主要是为排掉机组检修时的大坝渗漏水。

( )参考答案：×12.>渗漏排水泵主要排机组大修时的尾水涡壳积水。

( )参考答案：×13.>中压空压机加压后的气系统主要供压油装置补气风闸用气及风动工具用气。

( )参考答案：×14.>TA采用减极性标记的概念是一次侧极性端子通入电流，二次电流从对应极性流出。

( )参考答案：√15.>有关标准国标要求调速器不动时间不大于0.5s。

( )参考答案：×16.>发电机失磁后，需从系统中吸收无功和有功，将造成系统电压下降。

( )参考答案：×17.>电力系统继电保护的四项基本功能要求为可信赖性、安全性、选择性和快速性。

( )参考答案：×18.>水电站的二次回路，水电站中的测量、控制、保护和其他自动装置连接起来所形成的电路，称二次回路。

( )参考答案：√19.>任何金属材料都可以做为导电材料。

自动装置考题

5对AAT装置有哪些要求：（1）应保证在工作电源或设备断开后才投入备用电源或设备(2)工作母线电压不论任何原因消失时，AAT装置均应动作（3）AAT装置应保证只动作一次（4）发电厂厂用备用电源自动投入装置应同时满足几个工作电源的的备用要求（5）发电厂厂用备用电源自动投入装置应满足切换方式的要求（6）应校验备用电源和备用设备自动投入时过负荷的情况，以及电动机自启动时的情况，如果负荷超过允许限度或不能保证自启动时应有AAT装置动作与自动减负荷（7）AAT装置动作时，如果备用电源或备用设备投与故障，应使其继电保护加速动作.
答：线性整步电压频差检查是在导前相角在180度到360度区间进行检测，线性整步电压不含有压差信息，一般都是比较发电机电压和系统测电压的幅值完成。
19比较半波线性整步电压和全波线பைடு நூலகம்整步电压产生的方法及其特点？
6导前时间、恒定导前时间、恒定导前时间式自动准同步装置
7导前相角、恒定导前相角、恒定导前相角是式动准同步装置
8整步电压、正弦整步电压、线性整步电压
1)整步电压：包含同步条件信息量的电压。自动准同步装置一般都利用整步电压来检查准同步并列条件。整步电压分为正弦整步电压和线性整步电压。
2)线性整步电压；分为半波整步电压和全波整步电压
20在综合自动重合闸中，重合闸时间应如何考虑？
在综合自动重合闸中，重合闸的动作时间应从最后一次故障时算起。
第三章
1并列操作：将发电机并入电力系统参加并列运行的操作
2准同步：发电机在并列前已加励磁，当发电机的电压的幅值、频率、相位分别与并列点系统侧电压的幅值、频率、相位相接近相等时，将发电机断路器合闸，完成并列操作。
15综合自动重合闸中为什么需要接地故障判别元件？

自动装置考试题库

自动装置考试题库一、选择题（每题2分，共20分）1. 自动装置的基本功能是：A. 手动控制B. 自动控制C. 远程控制D. 定时控制2. 以下哪个不是自动装置的组成部分？A. 传感器B. 控制器C. 执行器D. 显示器3. 自动装置的控制系统类型包括：A. 开环控制B. 闭环控制C. 线性控制D. 非线性控制4. 以下哪个传感器不适合用于自动装置？A. 温度传感器B. 压力传感器C. 声音传感器D. 光传感器5. 控制器的输入信号通常来源于：A. 执行器B. 传感器C. 用户D. 电源6. 自动装置的执行器通常用于：A. 接收信号B. 发送信号B. 转换能量D. 存储能量7. 以下哪个不是自动装置的优点？A. 提高效率B. 减少错误C. 增加成本D. 减少人工8. 自动装置在工业生产中的应用包括：A. 自动化生产线B. 机器人技术C. 远程监控系统D. 所有以上选项9. 自动装置的维护和检修通常包括：A. 定期检查B. 故障诊断C. 零件更换D. 所有以上选项10. 自动装置的设计原则包括：A. 可靠性B. 安全性C. 经济性D. 所有以上选项二、判断题（每题1分，共10分）1. 自动装置只能应用于工业领域。

（）2. 开环控制系统没有反馈环节。

（）3. 传感器是自动装置中不可或缺的部分。

（）4. 所有自动装置都需要电源来工作。

（）5. 执行器可以是电机、液压缸或气缸。

（）6. 自动装置的设计不需要考虑经济性。

（）7. 自动装置可以完全替代人工操作。

（）8. 维护自动装置可以延长其使用寿命。

（）9. 闭环控制系统比开环控制系统更稳定。

（）10. 自动装置的控制系统可以是数字的或模拟的。

（）三、简答题（每题10分，共30分）1. 简述自动装置在现代生产中的重要性。

2. 解释什么是闭环控制系统，并举例说明其工作原理。

3. 描述自动装置在故障诊断和维护中的基本步骤。

四、计算题（每题15分，共30分）1. 假设一个自动装置的控制系统采用PID控制器，已知比例增益Kp=2，积分时间Ti=0.5，微分时间Td=0.1。

自动装置习题

1、请分析和比较自同期与准同期的特点、适用条件：自同期并列的特点：优点：并列过程不需调整发电机电压、频率，操作时间短，操作简单，档系统电压和频率降较低时，仍有可能把发电机并入系统，容易实现自动化；缺点：待并发电机未加励磁，并列时会从系统吸收无功，造成系统电压下降，产生很大的冲击电流，在合闸后与加励磁前时间内，系统电压对发电机短路，对机组可能产生不良影响。

自同期并列的适用条件：在一定的控制技术水平下，发生电力系统事故、频率波动较大的情况，曾一度应用于水轮发电机组，作为处理系统事故的重要措施之一。

准同期并列的特点：优点：并列时冲击电流小，不会导致系统电压降；缺点：并列过程中需要对发电机电压、频率进行调整，并列时间较长，操作较复杂。

自同期并列的适用条件：在电力系统正常运行下，是电力系统运行的主要并列方式。

2、请归纳和总结同步发电机并列的基本准则、理想条件，以及这些条件不能满足时分别可能发生什么情况？基本准则：（1）并列断路器合闸时，冲击电流应尽可能的小，其瞬时最大值一般不超过１～２倍的额定电流。

（2）发电机组并入电网后，应能迅速进入同步运行状态，其暂态过程要短，以减少对电力系统的扰动。

理想条件：理想条件为UG和Ux 的三个状态量全部相等,即(1) fG=fX，即频率相等；(2) UG=UX，即电压幅值相等；(3) δe=0，即相角差为零。

这时，并列合闸时产生的冲击电流为零，且并列后发电机与电网立即进入同步运行，不会发生任何扰动。

当电压不等时, 冲击电动力对发电机定子绕组端部机械产生危害;当相角差较小时,冲击电流主要为有功分量,即合闸后发电机与电网间立刻交换有功功率,是机组联轴受到突然冲击; 若两者频率不等，则会产生有功冲击电流，其结果使发电机转速增加或减小，导致发电机轴产生振动。

频率相差较大，将导致转子磁极和定子磁极间的相对速度过大，容易失步。

3、请分析自动准同期装置各环节的工作原理；（1）频差控制单元。

电力系统自动装置原理试题

选择题1. 同步发电机并列时脉动电压周期为20s ，则滑差角频率允许值ωsy 为（ A )。

A 、0。

1％ B 、0.2% C 、0.26% D 、0。

52％2. 同步发电机机端电压与电网电压的差值的波形是（ D ）.A 、三角波B 、正弦波C 、方波D 、正弦脉动波 3. 下图四个脉动电压波形，最适合并列条件的是（ A ）.4. 同步发电机励磁系统由( A ）组成.A 、励磁调节器、励磁功率单元B 、同步发电机、励磁调节器C 、同步发电机、励磁功率单元D 、同步发电机、励磁调节器、励磁系统5. 同步发电机并列方式包括两种,即（ B ）。

A 、半自动准同期并列和手动准同期并B 、准同期并列和自同期并列C 全自动准同期并列和手动准同期并列D 、全自动准同期并列和半自动准同期并列6. 在电力系统通信中，由主站轮流询问各RTU ，RTU 接到询问后回答的方式属于( D ）.A 、主动式通信规约B 、被动式通信规约C 、循环式通信规约D 、问答式通信规约 7. 下列同步发电机励磁系统可以实现无刷励磁的是（ A )。

A 、交流励磁系统B 、直流励磁系统C 、静止励磁系统D 、自并励系统8. 某同步发电机的额定有功出力为100MW ，系统频率下降0。

5Hz 时，其有功功率增量为20MW ，那么该机组调差系数的标么值R ＊为（ C ).A 、20B 、-20C 、0.05D 、—0。

059. 下列关于AGC 和EDC 的频率调整功能描述正确的是( D ）。

A 、AGC 属于频率一次调整，EDC 属于频率二次调整。

B 、AGC 属于频率一次调整，EDC 属于频率三次调整。

C 、AGC 属于频率二次调整,EDC 属于频率一次调整.D 、AGC 属于频率二次调整,EDC 属于频率三次调整。

10. 在互联电力系统中进行频率和有功功率控制时一般均采用( D ）。

A 、有差调频法B 、主导发电机法C 、积差调频法D 、分区调频法 11. 电力系统的稳定性问题分为两类，即（ B )。

自动装置选择题

第一章备用电源自动投入装置1、AAT装置低电压继电器的动作电压一般整定为（）可满足要求。

（A）额定工作电压的25％（B）额定工作电压的50％（C）额定工作电压的70％（D）不应低于额定工作电压的70％答：选（A）2、AAT装置过电压继电器的动作电压一般整定为（）可满足要求。

（A）额定工作电压的25％（B）额定工作电压的50％（C）额定工作电压的70％（D）不应低于额定工作电压的70％答：选（C）3、AAT装置的动作时间为（）。

（A）以1～1.5秒为宜（B）零秒（C）较长时限（D）5秒答：选（A）4、停用AAT装置时应( )。

（A）先停交流后停直流（B）先停直流后停交流（C）交直流同时停答：选（B）5、AAT装置是利用中间继电器KM的延时返回常开接点保证动作一次，但对于KM延时时间为( )。

（A）以1--1.5秒为宜（B）大于一倍断路器QF合闸时间（C）小于两倍QF合闸时间（D）大于一倍QF合闸时间而小于两倍QF合闸时间答：选（D）6、AAT装置动作的动作条件是（）。

（A）工作电源有压，备用电源无压（B）工作电源无压，备用电源无压（C）工作电源有压，备用电源有压（D）工作电源无压，备用电源有压答：选（D）7、应用AAT装置的明备用接线方式指正常时（）。

（A）有接通的备用电源或备用设备（B）有断开的备用电源或备用设备（C）有断开的工作电源或工作设备（D）没有断开的备用电源或备用设备答：选（B）8、应用AAT装置的暗备用接线方式指（）。

（A）正常时有接通的备用电源或备用设备（B）正常时有断开的备用电源或备用设备（C）正常工作在分段母线状态，靠分段断路器取得互为备用（D）正常工作在分段断路器合闸状态，取得备用答：选（C）第二章自动重合闸装置2、要保证重合闸装置只动作一次，装置的准备动作时间应为（）。

（A)0.8-1秒（B)10-15秒（C)15-20秒（D)1-10秒答：选（C）（B)拒绝重合闸（C)多次重合（D）同步重合6、重合闸装置若返回时间太长，可能出现( )。

热工自动装置检修技能试卷(第116套)

一、选择题（共 40 题，每题 1.0 分）：【1】控制电缆使用电压为交流（）V以下，或直流1000V及以下。

A．750B．380C．500D．600【2】现场施工中，攀登阶梯的每档距离不应大于（）cm。

A．30B．40C．45D．60【3】当正弦量交流电压作用于一实际电感元件时，元件中流过的电流（）。

A．滞后电压90°B．滞后电压0°~90°C．超前电压0°~90°D．超前电压90°【4】大型火电机组的主蒸汽流量一般不直接测量，而是通过测量汽轮机（）间接计算得出。

A．调节级压力B．主蒸汽压力C．高压排汽压力D．中压排汽压力【5】要使PID调节器为比例规律，其积分时间乃和微分时间Td应设置为（）。

A．∞、∞B．∞、0C．0、0D．0、∞【6】当某机组高压加热器水位（）时，立即自动解列高压加热器，并关闭高压加热器进汽阀和止回阀。

A．低于正常水位B．高于正常水位C．高于跳髙压加热器水位给定值D．低于跳高压加热器水位给定值【7】现代大型火电机组的锅炉控制系统的两大支柱是协调控制CCS和（）。

A．数据采集系统DASB．顺序控制系统SCSC．炉膛安全监控系统FSSSD．旁路控制系统BPS【8】今有恒节流孔两个，其孔径相同，但孔的长度A大于B，则在相同压差下，A的气阻（）。

A．大于BB．小于BC．等于BD．无法确定【9】为使放大电路输入阻抗增加，输出阻抗减小，应米用（）。

A．串联电压负反馈B．并联电压负反馈C．串联电流负反馈D．并联电流负反馈【10】在协调控制回路中使用非线性组件的目的是（）。

A．提高机组对负荷变化的响应能力B．充分利用锅炉的蓄热C．减小主汽压在调节过程中过大变化D．以上都是【11】在炉膛压力控制回路中采用变比例调节进行控制的目的是（）。

A．适应引风机的高/低速运行B．适应引风机单台或多台的运行C．适应引风机在高负荷或低负荷时的运行D．以上都是【12】“后屏”过热器采用（）传热方式。

热工自动装置检修职业技能鉴定题库(中级工)第001套

热工自动装置检修职业技能鉴定题库（中级工）第001套一、选择题【1】DCS装置按功能不同可分为（ B ）。

A．过程控制级、数据通信系统、数据处理系统B．过程控制级、控制管理级、数据通信系统C．数据通信系统、数据处理系统、控制管理级D．过程控制级、数据通信系统、数据处理系统和控制管理级【2】锅炉燃烧对象是一个（ A ）调节对象。

A．多变量B．双变量C．单变量D．三冲量【3】高压旁路控制系统设计有（ B ）三种运行方式。

A．阀位、定压和快开B．阀位、定压和滑压C．定压、快开和慢开D．快开、慢开和阀位【4】强制开送风机动叶自然通风的条件是（ C ）。

A．两台一次风机跳闸B．MFTC．两台送风机跳闸D．全炉膛灭火【5】系统的幅频特性、相频特性取决于（ B ）。

A．系统的输入B．系统本身的结构和参数C．系统的输出D．初始条件【6】在安装就地控制接线箱时，要尽量避免电缆从箱子的（ D ）穿入。

A．左侧B．右侧C．箱底D．箱顶【7】金属材料的基本性能包括使用性能和（ D ）两个方面。

A．化学性能B．物理性能C．机械性能D．工艺性能。

【8】“后屏”过热器采用（ D ）传热方式。

A．混合式B．对流式C．辐射式D．半辐射式【9】差压变送器启、停应严格遵照程序，其目的是避免弹性元件（ B ）。

A．损坏B．单向过载C．测量不准D．以上都可能发生【10】在单相桥式整流电路中，晶闸管的移相范围为（ D ）。

A．0°~90°B．0°~120°C．0°~150°D．0°~180°【11】在三相对称正弦交流电路中，三相间的相位差为（ B ）。

A．0°B．120°C．150°D．以上都是【12】锅炉负荷变化时过热器出口汽温的响应曲线，其特点是（ A ）。

A．有滞后，有惯性，有自平衡能力B．有滞后，有惯性，无自平衡能力C．有滞后，无惯性，有自平衡能力D．无滞后，无惯性，无自平衡能力【13】在选用二极管时，其特性参数中的最大整流电流是指（ A ）。

自动装置问答题整理

1.何为同步发电机的并列操作？对并列操作有何要求？将发电机并入电力系统参加并列运行的操作。

①冲击电流小②进入同步时间较短，以减小对系统的扰动2.简述自同期并列的实现步骤？自同期并列操作是将一台未励磁电流的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，且机组的加速度小于某一给定值的条件下，首先合上并列断路器开关QF接着立刻合上励磁开关SE给转子加上励磁电流，在发电机电动势逐渐增长的过程中，由电力系统将并列的发电机组拉入同步运行。

3.简述自同期准同期并列操作的基本过程，现在电力系统常用的是哪一个？自同期并列操作是将一台未励磁电流的发电机组升速到接近于电网频率，在滑差角频率不超过允许值，且机组的加速度小于某一给定值的条件下，首先合上并列断路器开关QF接着立刻合上励磁开关SE给转子加上励磁电流，在发电机电动势逐渐增长的过程中由电力系统将并列的发电机组拉入同步运行。

自动准同期并列通常采用恒定越前时间原理工作，这个越前时间可按断路器的合闲时间整定。

准同期控制器根据给定的允许任差和允许频差，不断地检查准同期条件是否满足，在不满足要求时闭锁合闸并且发出均压均频控制脉冲。

当所有条件均满足时，在整定的越前时刻送出合闸脉冲。

自同期：将发电机转子升高到额定转速，合出口开关，然后加励磁；特点是操作简单，但对电网冲击大，因为合开关瞬间相当于三相短路，大型发电机都不采用该方式；准同期：将发电机转子升高到额定转速，加励磁，然后通过自动装置或者人工观察，当发电机的电压、频率、初相角与系统电压、频率、初相角相同时合出口开关，（实际中对三个参数有个范围，并不可能完全相同，所以叫“准”同期实际就是差不多同期，准本来意思就是和某类事物差不多）；特点是操作复杂，需要相应的自动装置或者有丰富并列经验的人员操作，而且需要增加同期闭锁装置，防止非同期并列引起的严重事故。

并网时对系统的影响小。

准同期4、自同期能否用于两独立电力系统的并网，为什么书21 页最后一句开始。

《电力系统自动装置》选择题题库含答案

《电力系统自动装置》题库1.自同步并列操作的合闸条件是（）。

A.发电机已加励磁, 接近同步转速B.电机未加励磁, 接近同步转速C.发电机已加励磁, 任意转速D.发电机未加励磁, 任意转速参考答案: B2.同步并列点待并发电机的电压与电力系统的电压基本相等, 其误差不应超过（）额定电压。

A.2%-5%B.5%-10%C.10%-15%D.15%-20%参考答案: B3.同步并列点待并发电机与电力系统的频率差值要求不超过（）Hz。

A.0.2-0.5B.0.1-0.15C.0.1-0.25D.0.2-0.25参考答案: C4.发电机准同步并列后立即带上了无功负荷(向系统发出无功功率), 说明合闸瞬间发电机与系统之间存在（）。

A.电压幅值差, 且发电机电压高于系统电压B.电压幅值差, 且发电机电压低于系统电压C.电压相位差, 且发电机电压超前系统电压D.电压相位差, 且发电机电压滞后系统电压参考答案: A5.AAT装置低电压继电器的动作电压一般整定为（）可满足要求。

A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%参考答案: A6.AAT装置过电压继电器的动作电压一般整定为（）可满足要求。

A.额定工作电压的25%B.额定工作电压的50%C.额定工作电压的70%D.应不低于额定工作电压的70%7.AAT装置的动作时间为（）。

A.以1-1.5s为宜B.0sC.较长时限D.5s参考答案: A8.应用AAT装置的明备用接线方式是指正常时（）。

A.有接通的备用电源或备用设备B.有断开的备用电源或备用设备C.有断开的工作电源或工作设备D.没有断开的工作电源或工作设备参考答案: B9.要保证重合闸装置只动作一次, 装置的准备动作时间应取（）。

A.0.8～1sB.10～15sC.15～20sD.1～10s参考答案: C10.AAR装置本身的元件损坏以及继电器触点粘住或拒动时, 一次重合闸应动作（）次。

自动装置复习题

1.什么是重合闸前加速保护？什么是重合闸后加速保护？它和重合闸后加速保护的主要区别是什么？重合闸前加速保护是当线路上发生故障时，靠近电源侧的保护首先无选择性瞬时动作跳闸，而后借助自动重合闸来纠正这种非选择性动作。

重合闸后加速保护是线路发生故障时，保护首先按有选择性的方式动作，跳开故障线路的断路器，然后重合断路器。

如果是永久性故障，则利用重合闸的动作信号启动加速该线路的保护，瞬时切除故障。

重合闸前加速保护无选择性瞬时动作。

2.以单侧电源辐射网为例，说明重合闸前加速保护的动作过程？当线路CD、BC、AB、上任意一点发生故障（包括母线B和C），装在1QF之上的无选择性电流速断保护动作将1QF断开，然后再由ARE将1QF重新合上，并同时将无选择性的电流速断保护闭锁。

如果是瞬时性故障，则合闸成功，恢复供电；若是永久性故障，则由定时限过电流保护有选择性地切除故障，如D3点点短路，跳3QF；D2点短路，跳2QF；D1点短路，跳1QF。

3.准同步并列的条件有哪些？如果有一个条件不满足会产生什么后果？（1）发电机电压和系统的电压相序必须相同；（2）发电机电压和系统电压的幅值相同，；（3）发电机电压和系统电压的频率相同；（4）发电机电压和系统电压的相位相同。

如果一个条件不满足，都会可能产生很大的冲击电流，甚至引起发电机的强烈震荡。

4.发电机励磁系统的基本要求有哪些？要求励磁系统应能保证发电机在各种运行工况下有足够的可靠性并具有一定的调节容量。

具有足够的励磁顶值电压和电压上升速度。

从改善电力系统的运行条件和提高电力系统暂态稳定性来看，希望励磁系统具有较大的强励能力和快速的响应能力。

1.励磁电压响应比2.励磁电压强励倍数3.应有足够的强励时4.应有足够的电压调节精度与电压调节范围5.励磁系统应在工作范围内无失灵区6.励磁系统应有快速动作的灭磁性能5.限制频率下降的措施有哪些？其中制止频率下降的最有效措施是什么？1.动用系统中的旋转备用容量；2.应迅速启动备用机组；3.按频率自动减负荷。

水电自动装置初级工题库

水电自动装置初级工题库一、判断题（81）1.>电力线是以正电荷出发，终止于负电荷的一组闭合曲线。

( )参考答案：×2.>金属导体中电子流动方向就是电流的方向。

( )参考答案：×3.>电路中某点的电位就是这点的电压。

( )参考答案：×4.>电路中所指电位和电压是两个不同的物理概念，但它们的单位都是V。

( )参考答案：√5.>电平的计量单位是V。

( )参考答案：×6.>正向导通的二极管有稳压作用。

( )参考答案：√7.>若电路中某两点的电位很高，则该两点间的电压也一定很高。

( )参考答案：×8.>电路中的某点的电位与所选择的参考点无关。

( )参考答案：×9.>在欧姆定律(R＝U／I)中，导体的电阻与两端的电压成正比，与通过导体的电流强度成反比。

( )参考答案：×10.>电功率和电能是两个不同的物理量。

( )参考答案：√11.>在电工电路中负载电阻增大，就是指电路负载增大。

( )参考答案：×12.>在电路中，没有电流就没有电压，有电压就一定有电流。

( )参考答案：×13.>把50W、220V的灯泡，接在1000W、220V的电源上，灯泡就会烧坏。

( )参考答案：×14.>将一个1kΩ、10W的碳膜电阻接入220V的电路中，电阻将会安全正常工作。

( )参考答案：×15.>电力系统电能质量用电力系统电能质量电压、有功偏差来衡量。

( )参考答案：×16.>电源的开路电压为60V，短路电流2A，负载从该电源能获得的最大功率为30W。

( )参考答案：√17.>晶体管中三个电流的关系是发射极电流＝集电极电流＋基极电流。

( )参考答案：×18.>在交流回路中，感抗大小取决于电源的频率和线圈的电感量。

电力系统自动装置选择题题库

1、我国电网的额定频率为（B）。

A. 45HzB. 50HzC.55HzD.60Hz2、在正弦交流电压信号中含有的信息包括（A）。

A.电压幅值、频率和相角B.频率和相角C.相角和电压幅值D.电压幅值和频率3、电力系统自动化有以下四大任务，其首要任务是（B）。

A.保证电能质量B.提高系统运行安全性C.提高事故处理能力D.提高系统运行经济性4、衡量电能质量的重要指标是（C）。

A.有功功率、无功功率B.功率因数C.电压、频率和波形D.有功电度和无功电度1、同步发电机自动并列装臵是一种（B）。

A.自动调节装臵B.自动操作装臵C.安全自动装臵D.继电保护装臵2、电力系统运行中的主要并列方式为（C）。

A. 自同期B. 非同期C.准同期D.同周期B.3、准同期并列装臵的必备部分是（D）。

A.合闸部分、电源部分B.调频部分、电源部分C.调压部分、电源部分D.合闸、调频、调压、电源四部分4、自动准同期并列装臵中调压部分的作用是（A）。

A.减小电压差B.增加电压差C.升高发电机电压D.降低发电机电压5、准同期并列的实际条件中，对电压差的要求是不大于额定电压的（A）。

A.5％-10％B.10％-15％C.15％-20％D.20％-30％6、准同期并列条件规定的允许电压差为不超过额定电压的（B）。

A. 0％~5％B.5％~10％C.10％~15％D.15％~20％7、准同期并列的实际条件中，对频率差的要求是不大于（A）。

A.0.1～0.25HzB.0.25～0.4HzC.0.4～1.0HzD.1.0～2.0Hz8、不属于自动准同期并列装臵检测和控制条件的是（A）。

A.相序B.频率C.相角差D.电压幅值9、同步发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。

（C ）A. 异步运行，短B. 异步运行，长C. 同步运行，短D. 同步运行，长10、并列断路器两侧电压瞬时值之差称为（A）。

A. 滑差电压B.瞬时电压C.差分电压D.顺差电压11、滑差电压信号经整流滤波后，含有的信息包括（D）。

电力系统自动装置试题和答案

1.发电机组并入电网后，应能迅速进入状态，其暂态过程要，以减小对电力系统的扰动。

（ C ） A 异步运行，短B 异步运行，长C 同步运行，短D同步运行，长2.最大励磁限制是为而采取的安全措施。

（ D ）A 防止发电机定子绕组长时间欠励磁B防止发电机定子绕组长时间过励磁C 防止发电机转子绕组长时间欠励磁D防止发电机转子绕组长时间过励磁3. 当发电机组与电网间进行有功功率交换时，如果发电机的电压落后电网电压，则发电机。

（ C ）A 发出功率，发电机减速B发出功率，发电机增速C 吸收功率，发电机减速D吸收功率，发电机增速4.同步发电机的运行特性与它的值的大小有关。

（ D ）A 转子电流B定子电流C 转速D空载电动势5.自动并列装置检测并列条件的电压人们通常成为。

（ A ）A 整步电压B脉动电压C 线性电压D并列电压6只能在10万千瓦以下小容量机组中采用的励磁系统是。

） B （．A 静止励磁机系统B直流励磁机系统C 交流励磁机系统D发电机自并励系统7. 自动低频减载装置是用来解决事故的重要措施之一。

（ C ）A 少量有功功率缺额B 少量无功功率缺额C 严重有功功率缺额D严重无功功率缺额8. 并列点两侧仅有电压幅值差存在时仍会导致主要为的冲击电流，其值与电压差成。

（ B ）A有功电流分量，正比 B 无功电流分量，正比C有功电流分量，反比D无功电流分量，反比9.由于励磁控制系统具有惯性，在远距离输电系统中会引起。

（ D ）A 进相运行B高频振荡C 欠励状态D 低频振荡10.容量为的同步发电机组都普遍采用交流励磁机系统。

（ D ）A 50MW以下B 10万千瓦以下C 10万兆瓦以上D 100MW以上11电网中发电机组在调速器的工作情况下是电网的特性。

（ B ）A 功率特性B一次调频频率特性调节特性D 二次调频频率特性C12.调差系数δ〉0时为调差系数，调节特性为。

（ A ）A 正，下倾B负，下倾C 正，上翘D 负，上翘13.发电机并列操作中，当相角差较小时，冲击电流主要为。

自动装置题库

题型：单选自动装置/第1章1.AAT装置的主要作用是( )。

A.提高供电可靠性B.提高供电选择性C.改善电能质量D.提高继电保护的灵敏度答案：A2.在保证工作电源或设备确实断开后，才投入( )。

A.备用电源B.设备C.备用电源或设备D.工作变压器答案：C3.有两个备用电源的情况下，当两个备用电源为两个彼此独立的备用系统时，应各装设独立的( )，当任一备用电源都能作为全厂各工作电源的备用时，它使任一备用电源都能对全厂各工作电源实行自动投入。

A.工作变压器B.自动投入装置C.备用电源D.继电保护装置答案：B4.厂用电源的切换方式按切换速度分为( )。

A.快速切换和慢速切换B.并联切换和同时切换C.断电切换和同时切换D.正常切换和事故切换答案：A5.厂用电源的切换方式按运行状态分为( )。

A.快速切换和慢速切换B.并联切换和同时切换C.断电切换和同时切换D.正常切换和事故切换答案：D6.厂用电源的切换方式按断路器的动作顺序分为( )。

A.快速切换和慢速切换B.并联切换、断电切换和同时切换C.断电切换、慢速切换和同时切换D.正常切换和事故切换答案：B7.发电机组对厂用电切换的基本要求是( )。

A.快速B.灵敏C.可靠D.安全可靠答案：D8.发电机组对厂用电切换的（）要求体现为切换过程中不能造成设备损坏。

A.快速性B.灵敏性C.可靠性D.安全性答案：D9.发电机组对厂用电切换的（）要求体现为提高切换成功率，减少备用变过流或重要辅机跳闸造成锅炉汽机停运的事故。

A.快速性B.灵敏性C.可靠性D.安全性答案：C10.备用电源和备用设备自动投入装置的文字符号是（）。

A.AFLB.AQCC.AATD.AGC 答案：C11.AAT装置一般由两部分构成，即自动合闸部分和( )。

A.过压起动部分B.过流起动部分C.电流突变量起动部分D.低压起动部分答案：D12.监视并反映备用电源有无电压的继电器是( )。

A.低电压继电器B.过电压继电器C.阻抗继电器D.时间继电器答案：B13.AAT的主要用途是（）。

自动装置简答题

自动装置简答题问答第一章绪论 1.AAT装置的用途？1.电力系统自动化答：当工作电源或工作设备因故障被断开后，能自动答包括电力系统装置自动化和电力系统调度自动化。

迅速地将备用设备或备用电源投入工作，或将负荷2.电力系统自动装置包括哪些类型的装置（或设备）？切到备用设备上。

答备用电源和备用设备自动投入、输电线路自动重对AAT装置的接线要求？答：1应保证工作电源合闸、同步发电机自动并列、同步发电机励磁自动或工作设备被断开后，才能投入备用电源或设备；调节及强行励磁、自动低频减负荷、电力系统频率2工作母线电压不论因何种原因消失时，AAT装置和有功功率自动调节、故障录波装置、自动解列等。

均动作；3AAT装置应保证只动作一次；4发电厂厂用备用电源自动投入装置应同时满足几对应措施1AAT装置的断路器合闸部分应由供电个工作电源的备用要求5发电厂备用电源自动投入装元件受电侧断路器的常闭辅助触点起动置应满足切换方式的要求6当备用电源或设备投入过2AAT装置设有独立的低电压起动部分并设有备用负荷时，AAT应通过减负荷保证备用电源或备用设备用母线电压监视继电器；3控制AAT装置发出的的安全，以及电动机的自起动。

7当AAT动作时如果合闸脉冲时间，使之只能合闸一次而不是两次备用电源或设备投入于故障，应使其继电保护加速动作4其含义有两个：其一在必要时一个备用电源8电压互感器二次侧熔断时AAT不应动作能够同时代替几个工作电源；其二在有两个备用电源情况下，各备用电源应装设独立的AAT装置，当任一3为什么要求AAT装置在动作电源断开后才将备用备用电源作为全厂工作电源备用时，AAT装置应使任电源投入一备用电源自动投入。

5发电厂AAT装置在条件可能答：防止备用电源或设备投入到故障线路造成AAT 时，可采用带有检定同步的快速切换方式；也可采用投入失败甚至扩大故障损坏设备带母线闭锁的慢速切换方式及长延时切换方式6AAT的备用电源装有自动减负荷装置4确定AAT动作时间是应考虑哪些因素：答：1低压起动部分工作母线失去电压时将工作电答：1电动机自起动时间2 故障点去游离时间3与线源或工作设备断开2自动重合闸部分：当工作电路继电保护想配合源断开后将备用电源或备用设备自动合闸5为什么要求AAT只动作一次7哪些装置应装AAT？答装有备用电源的发电厂厂答：当工作线路发生永久性故障时防止AAT二次动作用电和变电所所用电；由双电源供电另一电源断开，使备用电源或备用设备受到二次冲击备用；降压变电所内备用变压器或互为备用母线段；有6.AAT装置由哪两部分组成及作用备用机组的某些重要辅机。
