2、严格按照设计施工图纸及相关规范、技术要求等进行施工。先导孔钻孔施工前，测量小组必须先按设计要求对先导孔部位进行定位放样，确保其数量及平面布置满足设计要求，钻孔开孔孔径不小于110mm，终孔孔径不小于91mm；岩芯采取率要求：粘性土100%，砂性土＞70%，砂砾卵石土＞65%。勘探孔深度应至防渗墙底板以下相对隔水层中5m，以设计孔深为主，若有异常情况，以地质人员同意终孔深度为准，钻孔终孔后必须校正孔深。
技术负责人：
交底人：
日期：
接受人：
日期：
现场监理：
日期：
项目部：
日期：
说明：本记录一式三份，施工单位存档一份，接受人一份，交监理组（部）备案一份。一般交底项目不需监理、项目部签字，重要（关键）交底项目必须由监理、项目部见证签字。
3、先导孔间距为沿防渗墙轴线每间隔50m布设一个先导孔，以明确堤身、堤基土层结构和物质组成，确定该区防渗墙施工所需的技术参数。
4、施工中，应按要求比例完成取芯工作，并对取出的芯样进行详细地质描述，按顺序进行数码拍摄，作为工程图片资料保存。且每孔取1-2节有代表性的芯样，采用塑料薄膜将芯样在现场全部包裹留存，具体拍摄及保存式样详细要求见后附“防渗墙先导孔施工说明”。
技术交底记录
（[ 2015-08]月交底1号）
合同名称：合同编号：
分部工程
防渗墙工程交底项目Fra bibliotek防渗墙先导孔施工
施工单位
项目经理
交底内容
防渗墙工程总施工桩号段为2.95km，垂直墙深为8.02m~12.82m间，具体施工规范及技术要求交底如下。
1、防渗墙先导孔施工具体施工技术数据及要求详见附件。附件1、“四河堤防加固工程”防渗墙先导孔施工补充技术要求；2、防渗墙先导孔施工说明；3、先导孔钻孔深度一览表）

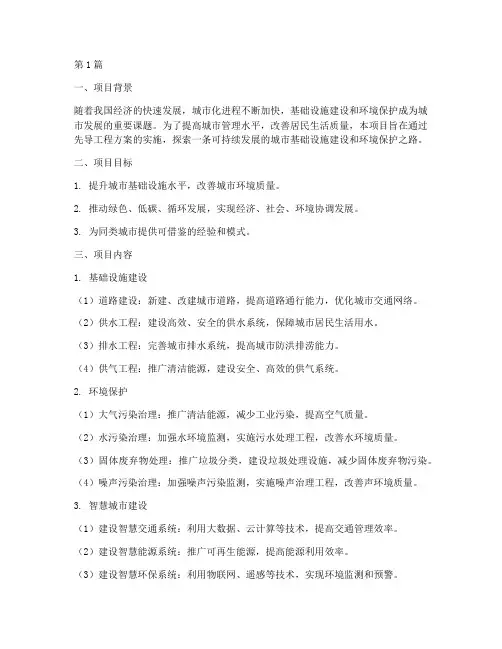

先导工程方案(3篇)

第1篇一、项目背景随着我国经济的快速发展，城市化进程不断加快，基础设施建设和环境保护成为城市发展的重要课题。

为了提高城市管理水平，改善居民生活质量，本项目旨在通过先导工程方案的实施，探索一条可持续发展的城市基础设施建设和环境保护之路。

二、项目目标1. 提升城市基础设施水平，改善城市环境质量。

2. 推动绿色、低碳、循环发展，实现经济、社会、环境协调发展。

3. 为同类城市提供可借鉴的经验和模式。

三、项目内容1. 基础设施建设（1）道路建设：新建、改建城市道路，提高道路通行能力，优化城市交通网络。

（2）供水工程：建设高效、安全的供水系统，保障城市居民生活用水。

（3）排水工程：完善城市排水系统，提高城市防洪排涝能力。

（4）供气工程：推广清洁能源，建设安全、高效的供气系统。

2. 环境保护（1）大气污染治理：推广清洁能源，减少工业污染，提高空气质量。

（2）水污染治理：加强水环境监测，实施污水处理工程，改善水环境质量。

（3）固体废弃物处理：推广垃圾分类，建设垃圾处理设施，减少固体废弃物污染。

（4）噪声污染治理：加强噪声污染监测，实施噪声治理工程，改善声环境质量。

3. 智慧城市建设（1）建设智慧交通系统：利用大数据、云计算等技术，提高交通管理效率。

（2）建设智慧能源系统：推广可再生能源，提高能源利用效率。

（3）建设智慧环保系统：利用物联网、遥感等技术，实现环境监测和预警。

（4）建设智慧社区：提升居民生活质量，实现社区智能化管理。

四、项目实施步骤1. 前期准备（1）进行项目可行性研究，确定项目目标、内容、实施方案等。

（2）开展环境影响评价，确保项目符合环境保护要求。

（3）制定项目投资计划，筹集资金。

2. 项目实施（1）道路建设：按照规划设计，分阶段实施道路新建、改建工程。

（2）供水工程：按照规划设计，分阶段实施供水系统建设。

（3）排水工程：按照规划设计，分阶段实施排水系统建设。

（4）供气工程：按照规划设计，分阶段实施供气系统建设。

水利工程地质复勘先导孔施工方案_secret

目录一、工程概况 (1)二、工程地质 (2)三、施工布置 (3)1、施工道路布置 (3)2、施工供水、供电布置 (3)四、先导孔施工 (3)1、施工准备 (3)2、先导孔主要施工方法 (3)五、质量控制要点 (6)1、孔位放样及测量 (6)2、钻机对位检查 (6)六、安全文明施工、环保措施。

(6)1、安全保证措施 (6)2、环境保护措施 (6)七、施工时段及资源配置 (8)7.1、施工时段 (8)7.2、资源配置 (8)地质复勘先导孔施工方案一、工程概况根据xx水利枢纽库区防护工程混凝土防渗墙工程施工技术要求，施工前采取先导孔进行地质复勘，先导孔间距宜为50m，准确判断基岩面外露高程，详细分析防渗墙堤段的地质条件，查明防渗墙堤段孤石、木头等埋藏物分部特征等；编制孔位轴线剖面图；在工程地质条件类似的地段进行生产性试验，以取得造孔、固壁泥浆、墙体浇筑等施工工艺和参数等。

防渗墙先导孔布置主要以槽孔深度大，且下部有溶洞灌浆处理段为主，桩号为1+265~3+218。

根据xx水利枢纽库区防护工程溶洞处理工程施工技术要求，施工前进行地质复勘，详细分析堤段的地质资料，查明溶洞分布特征等，编制溶洞分布剖面图；在不同类型的溶洞分别进行生产性试验，以取得造孔、灌浆等施工工艺和参数。

溶洞处理桩号为1+265~3+218，先导孔布置利用砼防渗墙地质复勘先导孔，待砼防渗墙地质复勘先导孔完成后，继续向下钻孔，查明地质情况。

二、工程地质同赣堤桩号0+000~0+980段堤基下伏基岩为下第三系新余群(E1-2xn)泥钙质粉砂岩；桩号1+280~3+220段堤基下伏基岩为二叠系下统栖霞组(P1q)灰岩，其下为石炭系上统船山组(C2c)白云质灰岩夹生物碎屑灰岩；桩号3+220~3+800堤基下伏基岩为石炭系上统船山组(C2c)白云质灰岩夹生物碎屑灰岩和石炭系下统梓山组(C1z)绢云粉砂岩、炭质粉砂岩，下伏石炭系下统横龙组(C1hn)钙质细砂岩和泥盆系上统三门滩组(Dssh)绢云粉砂岩和长石石英砂岩。

先导孔施工

先导孔施工
先导孔试验是生产性试验，根据施工图纸按业主、设计、监理选定的先导孔和技术要求，为灌浆施工取得合理参数，确定浆液配合比及浓度、灌浆压力和施工工艺，先导孔均布置在Ⅰ序孔上。

（1）压水试验
先导孔采用钻一段压一段的方法，灌浆前，做简易压注水试验，坝土充填灌浆注水试验采用SL345—2007《水利水电工程注水试验规程》；压水试验采用《水利水电工程钻孔压水试验规程》SL31—2003。

（2）灌浆
充填灌浆及坝基帷幕灌浆按有关灌浆规范及技术要求施工。

灌浆孔结束标准严格按灌浆规范要求进行，先导孔的深度原则按设计孔深进行，由于地质原因需要加深的，必须经设计同意，先导孔的进尺按现场量测不得少于设计孔深，计量按设计孔深计。

采用自上而下灌浆法，坝土采用1：3（水泥：粘土）混合浆液灌注，结合部用1：1（水泥：粘土）混合浆液灌注，基岩采用纯水泥浆灌注；冲填灌浆压力坝土初拟为0.05-0.08MPa，结合部初拟为0.08-0.1MPa，基岩初拟为0.3-0.5MPa灌注。

灌段灌浆完毕，待凝一定时间后，重新钻开，直至原灌浆段底部，再进行一次简易压水试验，检查其经过灌浆后是否达到了设计规定的防渗要求。

灌浆试验结束后，及时进行资料整理分析，根据各孔的透水率，单位耗灰量进行综合分析，绘制各孔透水率和单位耗灰量，确定灌浆效果。

通过试验，对灌浆设计的适宜性进行分析评价，确定合理的灌浆工艺参数，提交灌浆试验报告。
