煤矿矿图识读
《煤矿常用矿图课件》课件.
《煤矿常用矿图课件》课件.一、教学内容本课件依据《煤矿安全规程》及《矿山测量学》相关章节，详细内容涵盖第五章“煤矿常用矿图”的全节内容，主要包括矿图的基本概念、矿图的种类及作用、矿图的绘制与识读方法以及矿图的保管与使用。
二、教学目标1. 理解矿图的基本概念，掌握矿图在煤矿生产中的重要性。
2. 能够识别和绘制不同类型的矿图，了解其各自的作用。
3. 掌握矿图的识读方法，提高解决实际问题的能力。
三、教学难点与重点重点：矿图的种类、作用及其绘制与识读方法。
难点：矿图的精确绘制与识读技巧，以及在实践中的应用。
四、教具与学具准备1. 教具：多媒体教学设备、矿图样本、绘图工具。
五、教学过程1. 实践情景引入（10分钟）：通过展示矿图在煤矿事故救援中的关键作用，引起学生对矿图学习的重视。
2. 理论讲解（20分钟）：矿图的基本概念、种类及其作用。
矿图的绘制与识读方法。
3. 例题讲解（30分钟）：以地形图和煤层底板等高线图为例，讲解其绘制与识读步骤。
4. 随堂练习（20分钟）：学生分组进行矿图绘制练习，教师巡回指导。
5. 互动环节（10分钟）：6. 知识巩固（10分钟）：教师提出问题，学生回答，巩固所学知识。
六、板书设计1. 矿图的种类及作用2. 矿图的绘制与识读方法3. 实践操作注意事项七、作业设计1. 作业题目：绘制一幅矿井平面图，标注主要巷道、工作面和设备位置。
识读一幅煤层底板等高线图，分析煤层赋存情况。
2. 答案：详见课后练习册。
八、课后反思及拓展延伸1. 反思：教师根据学生表现，调整教学方法，提高教学效果。
2. 拓展延伸：探索矿图在煤矿自动化、信息化建设中的应用。
了解矿图的未来发展，培养学生对矿图学科的兴趣。
重点和难点解析1. 矿图的种类及其作用2. 矿图的绘制与识读方法3. 实践操作注意事项4. 课后反思与拓展延伸一、矿图的种类及其作用1. 地形图：反映矿区地形地貌，为矿山规划和设计提供基础资料。
2. 地质图：反映矿区地质构造、岩层分布、煤层赋存状况等，为矿井设计和安全生产提供依据。
煤矿测量与矿图识读复习题
煤矿测量与矿图识读一、单项选择（每小题1分，共20分）1. 在标定大断面主要巷道开切口和初始方向时，一般采用___A__进行。
A. 经纬仪法B. 罗盘仪法C. 半圆仪法D. 三角板法2. 一般巷道和采区次要巷道，常用___B___延设中线。
A. 经纬仪法B. 拉线法C. 卷尺法D. 瞄线法3. 用拉线法指示巷道掘进___B___米后，应检查和延设中线。
A. 20-30B. 30-40C. 40-50D. 50-604. 倾角大于__A____的主要巷道或精度要求较高的一般倾斜巷道，应用经纬仪标定腰线。
A. 8°B. 10°C. 12°D. 14°5. 应激光指向仪指示巷道掘进方向时，仪器至工作面的距离应不大于____C__米。
A. 50B. 60C. 70D. 806. 罗盘导线的最弱点到起始点的距离一般不宜超过___B___米。
A. 100B. 200C. 300D. 4007. 在绘制比例尺小于___B___的巷道图时,一般不进行碎部测量。
A. 1:1000B. 1:2000C. 1:5000D. 1:100008. 成组设置中腰线时,每组不得少于___A___个点，点间距以2米为宜。
A. 3B. 4C. 5D. 69. 规程要求，巷道掘进___A___米时，应对中、腰线进行一次检查测量。
A. 100B. 150C. 200D. 25010.__C____测量人员要协同有关部门对掘进巷道进行验收测量。
A. 每班末B. 每旬末C. 每月末D. 每年末11. 矿图根据其用途不同，分为基本矿图、日常用图和____C__三种。
A. 底图B. 蓝图C. 专用矿图D. 薄膜图12. 已使用___A___年以上的基本矿图，其方格网、主要巷道、主要地物三个主要项目的允许误差，可按要求放宽三倍。
A. 3B. 5C. 10D. 1513. 交换图的内容除了和其它图种完全相同外，还必须填绘___A___。

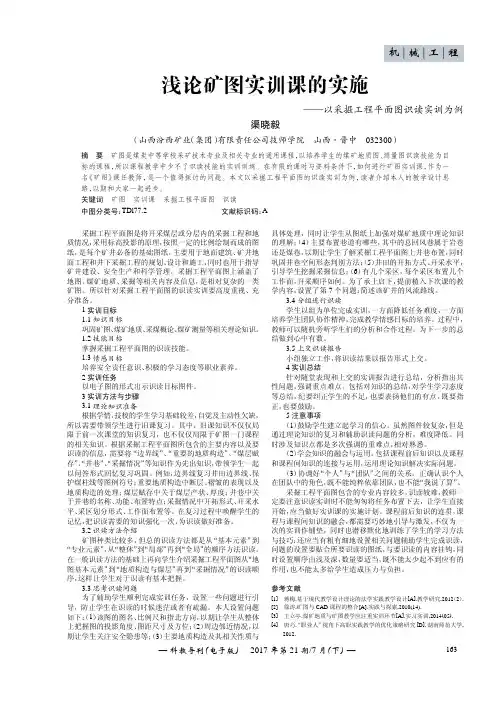

浅论矿图实训课的实施——以采掘工程平面图识读实训为例
浅论矿图实训课的实施——以采掘工程平面图识读实训为例渠晓毅（山西汾西矿业（集团）有限责任公司技师学院山西·晋中032300）摘要矿图是煤炭中等学校采矿技术专业及相关专业的通用课程，以培养学生的煤矿地质图、测量图识读技能为目标的课程，所以课程教学中少不了识读技能的实训训练。
在有限的课时与资料条件下，如何进行矿图实训课，作为一名《矿图》课任教师，是一个值得探讨的问题。
本文以采掘工程平面图的识读实训为例，读者介绍本人的教学设计思路，以期和大家一起进步。
关键词矿图实训课采掘工程平面图识读中图分类号：TDl77.2文献标识码：A采掘工程平面图是将开采煤层或分层内的采掘工程和地质情况，采用标高投影的原理，按照一定的比例绘制而成的图纸，是每个矿井必备的基础图纸，主要用于地面建筑、矿井地面工程和井下采掘工程的规划、设计和施工，同时也用于指导矿井建设、安全生产和科学管理。
采掘工程平面图上涵盖了地图、煤矿地质、采掘等相关内容及信息，是相对复杂的一类矿图。
所以针对采掘工程平面图的识读实训要高度重视、充分准备。
1实训目标1.1知识目标巩固矿图、煤矿地质、采煤概论、煤矿测量等相关理论知识。
1.2技能目标掌握采掘工程平面图的识读技能。
1.3情感目标培养安全责任意识、积极的学习态度等职业素养。
2实训任务以电子图的形式出示识读目标图件。
3实训方法与步骤3.1理论知识准备根据学情，技校的学生学习基础较差，自觉及主动性欠缺，所以需要带领学生进行旧课复习。
其中，旧课知识不仅仅局限于前一次课堂的知识复习，也不仅仅局限于矿图一门课程的相关知识。
根据采掘工程平面图所包含的主要内容以及要识读的信息，需要将“边界线”、“重要的地质构造”、“煤层赋存”、“井巷”、“采掘情况”等知识作为先出知识，带领学生一起以问答形式回忆复习巩固。
例如，边界线复习井田边界线、保护煤柱线等图例符号；重要地质构造中断层、褶皱的表现以及地质构造的处理；煤层赋存中关于煤层产状、厚度；井巷中关于井巷的名称、功能、布置特点；采掘情况中开拓形式、开采水平、采区划分形式、工作面布置等。
煤矿矿图识读
眼构成回采工作面，即可进行采
1000。
正文 . 第二节
01 矿图概述
第 10 页
03 03 矿图绘制 矿图绘图标准 04 矿图辨识与应用
02 采掘工程平面图
2.1 采掘工程平面图的基本概念 采掘工程立体图
采空区 主 井 副 井
阶段煤柱
回风巷 运输大巷
图2—1（a）
正文 . 第二节
01 矿图概述
第 11 页
平面图上，两条巷道相交，但
交点处高程不等。如图2—6， 其a图为示意图，b为采掘工程
或其倾向虽相同，但其倾角不等，
则两巷道也是相错的。 如图2—7一号斜井与上山， 上山及暗斜井均属上述情况。
平面图，图中辅助运输巷与上
山相交于A， 上山高程在A 处
正文 . 第二节
01 矿图概述
第 21 页
03 矿图绘图标准
01 矿图概述
第9 页
03 矿图绘图标准
04 矿图辨识与应用
02 采掘工程平面图
2.1 采掘工程平面图的基本概念
采掘工程平面图，是反映煤层内巷道布置、工程进 度和回采情况及反映煤层和地质情况的图纸。
图2—1a 表示某矿井 由一对立 井、水平运输大巷和采区石门进 行开拓。石门进入煤层以后，即 沿煤层掘进煤层 运输巷、采区 上山和回风巷等。然后开掘开切 煤。图 2 —l b 图是 a 水平投影图， 即一张煤层采掘工程平面图。这张 图纸是分煤层 ( 成分层) 绘制的。目 前生产矿井多按水平或矿井单翼绘 制采掘工程平面图，比例尺为 1 ：
排水、防尘 、防火注浆、 压风、充填、抽放瓦斯等管 路系统图； 井下通讯系统图； 井上、下配 电系统和井 下 电气设备布置图； 井下避灾路线图。
矿山测量ppt课件矿图
矿山测量课件矿图
2
如某幅1∶5000的图，所在投影带中央子午线的经度为117°，
图廓西南角点的坐标为x=20 km，y=60 km，则该幅图的编号为：
117°-4426-548。比例尺为1∶2000至1∶500的图的编号是在1∶5000
的图的基础上进行的：1∶2000的图的编号是在其所在的1∶5000的
B
D
A
b
a
C
d
H
c
矿山测量课件矿图
9
3、直线上各线段之比等于其相应的投影之比。
A
B
C
H
a
b
矿山测量课件矿图
c
10
四、标高投影
1、概念
采用水平面作为投影面，将空间物体上各特征点垂直
投影与该投影面上，并将各特征点的高程标注在旁边。
2、点的标高投影
空间一点垂直投影在水平面上，将其高程注在投影点旁，
称为点的标高投影。
图的编号后加甲、乙、丙、丁（或Ⅰ
、Ⅱ、Ⅲ 、Ⅳ；1∶1000的图是
在其所在1∶5000的图的编号后加1、2…16；1∶500的图是在其所
在1∶5000的图幅编号后加(1)、(2)、（3)…(64)。
2、自由分幅与编号
在实际应用中，大部分矿图都是采用自由分幅的方法，即
图幅的大小可自由选定，坐标格网线可与图边斜交。
b6
c4
a3
d7
b2.5
c5
k8
b11
矿山测量课件矿图
26
五、平面的标高投影
平面的标高投影，一般用平面上的等高线的投影表示。
与正投影相同，可以用不在同一直线上的三个点、一直线
和线外一点、两相交直线或两平行直线等的标高投
矿井11种图纸绘制标准及要求解读
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
矿图(全面经典)
03
矿图绘制规范与标准
矿图绘制基本原则
真实性
矿图必须真实反映矿体的形态、 产状、规模、空间位置及相互关
系。
完整性
矿图应包括所有必要的信息，如地 形、地质构造、矿体、围岩等。
统一性
矿图的绘制应遵循统一的标准和规 范，以确保信息的准确性和可比性 。
矿图绘制流程与步骤
整理资料
对收集到的资料进行整理、分 类和筛选，提取与矿图绘制相 关的信息。
矿床类型与特征
矿床类型
根据成因和形成条件的不同，矿床可以分为多种类型，如热液矿床、沉积矿床 、变质矿床等。不同类型矿床的矿石组成、成因和开采方式存在差异。
矿床特征
不同类型矿床具有不同的特征，如热液矿床通常与岩浆活动和高温气体有关， 沉积矿床则是由矿石堆积在一定的地质环境中形成。了解矿床特征有助于评估 矿床的工业价值和开发潜力。
1
建立了矿图分类体系，将矿图分为露天矿图、地 下矿图和矿山总图三类，并明确了各类矿图的绘 制方法和内容。
2
通过对矿图绘制规范的研究，明确了不同类型矿 图的绘制规范和要求，提高了矿图的质量和实用 性。
3
针对矿图绘制中的难点和问题，提出了相应的解 决方案和改进措施，为今后的矿图绘制提供了参 考和借鉴。
对未来研究方向提出建议
矿图数字化技术发展趋势预测
技术创新方向
3D矿图、虚拟仿真、GIS与数字矿图融合等技术将得到进一步应 用。
标准化建设
数字矿图标准体系将逐步完善，包括数据格式标准、质量标准、安 全标准等。
数据智能化处理
利用人工智能、大数据分析等技术对数字矿图数据进行智能化处理 ，提高决策效率和精度。
06
总结与展望
总结本次研究工作成果
第四章 煤矿地质图
第二节 煤层底板等高线图
（一）单斜构造煤层 在一定范围内，大致向一个方向倾斜的煤层称为 单斜构造煤层。 单斜构造在煤层底板等高线图上的表现： （1）煤层底板平整，走向稳定、倾角均匀，煤层底 板等高线表现为间距大致相等的一组平行直线。 （2）煤层走向发生变化时，煤层底板等高线表现为 一组曲线；倾角发生变化时，煤层底板等高线之间 的水平距离不相等，平距大，倾角小；平距小，倾 角大。
第一节 井田地形地质图
单斜构造露头线曲向与 地形等高线有明显的规 律性—“V”字形尖端 指向一致或相反。褶曲
构造露头线曲向与地形
等高线无明显规律，如 图4-36。
第一节 井田地形地质图
（三）断层构造在地 形地质图上的表现 当地势平坦时，断层 线就是断层面的走向 线；当地形高地起伏 变化较大时，断层线 发生弯曲，其弯曲规 律与单斜构造岩层的 露头线弯曲规律基本 相同，不能代表断层 面的走向。
第二节 煤层底板等高线图
煤层底板等高线图图示的主要内容： 标题栏、坐标网及图例 主要地物 井田范围内的各种边界线 穿过该煤层的全部勘查工程 地质构造要素 煤层底板等高线 资源/储量计算要素 煤层底板等高线图的用途。 煤层底板等高线图的比例：1：10000或1：5000
第二节 煤层底板等高线图
第二节 煤层底板等高线图
2）断层落差 在同一条断层的不同地段，断层落差不一样。就是 同一个地段，沿不同方向所作的断层铅直剖面上， 所反映的断层落差值也有区别。
第二节 煤层底板等高线图
3）断层面产状要素 相同标高两交点的连 线就是断层面的走向 线，走向线的方位角 为断层面的走向。 垂直于断层面走向线 并指向断层面向下倾 斜的方向的方位角即 为断层面的倾向。 ∠FNK为断层面的倾角。
煤矿地质图
（一）根据勘查工程所获取的资料绘制剖面图
1.确定剖面线位置和方向 2.收集、整理、核实剖面线上的勘查工程资料 3.绘制水平标高线和剖面切过的经纬坐标线（基线） 4.绘制地形坐标线 5.添绘勘查工程获取的地质资料 6.连接地质界限 7.图面整饰
（二）根据煤层底板等高线图绘制剖面图
二、垂直地质剖面图的识读
1.图名、比例、图例、剖面方向； 2.剖面切过的坐标线和坐标值、水平标高线和高程值； 3.剖面切过的地形、地物； 4.剖面切过的勘查工程、井巷工程、小窑、采空区等范围
及剖面上井田的范围； 5.剖面切割的地层界线、构造线。 三、垂直地质剖面图的绘制方法 资料来源一般有以下三条途径： （1）井田勘查各阶段，各类勘查工程获取的地质资料； （2）建设过程中补充勘查工程和主要石门等巷道中编录
1.煤岩层产状的表现 2.穹隆和盆地构造的表现 3.褶曲构造的表现 4.断层构造的表现
二、水平地质切面图的识读
1.看图名、图例和比例 2.看水平内的主要巷道 3.看煤岩层界线分析地质构造形态
第五节 钻孔柱状图、综合柱状图、煤
岩对比图
一、钻孔柱状图
钻孔柱状图是根据钻探工程施工过程中采取的煤岩芯地质 编录资料和电法测井解释资料,按岩层新老关系的排列,用将 煤岩层恢复到水平状态后的厚度而绘制的图件。
将地层划分为不同级别的分层单位称为地
层单位。国际上通用的地层单位划分为界、
系、统三级。主要是依据地壳运动和生物
演化史的大阶段，将整个地层由老至新分
为太古界、元古界、古生界、中生界、新
生界五个大的单位。每个界可划分为次一
级单位——系，系可划分为若干个更次一级
的08.0单1.2020位——统。见表4-1。
煤矿矿图识读课件
煤矿矿图识读课件一、教学内容本课件基于《矿井工程图纸识读》教材，重点讲解第三章“矿图的基本知识”和第四章“矿井平面图、剖面图及联测图”。
详细内容涉及矿图的基本概念、矿图分类、矿图符号、矿井平面图的识别与解读、矿井剖面图及联测图的识读方法。
二、教学目标1. 掌握矿图的基本概念、分类和矿图符号。
2. 学会矿井平面图、剖面图及联测图的识读方法。
3. 能够运用所学知识解读实际矿井矿图，为矿井生产提供技术支持。
三、教学难点与重点教学难点：矿图的符号识别、矿井平面图与剖面图的联测方法。
教学重点：矿图的基本知识、矿井平面图和剖面图的识读方法。
四、教具与学具准备1. 教具：矿图识读课件、矿井矿图实例。
2. 学具：笔记本、绘图工具、矿井矿图实例。
五、教学过程1. 实践情景引入：通过展示矿井生产过程中矿图的应用，引导学生认识到矿图识读的重要性。
2. 理论讲解：a. 矿图的基本概念、分类和符号。
b. 矿井平面图、剖面图及联测图的识读方法。
3. 例题讲解：以实际矿井矿图为例，讲解矿图的识读方法。
4. 随堂练习：让学生分组讨论，解读提供的矿井矿图。
5. 解答疑问：针对学生在练习过程中遇到的问题，进行解答和指导。
六、板书设计1. 矿图的基本概念、分类和符号。
2. 矿井平面图、剖面图及联测图的识读方法。
3. 例题解析。
七、作业设计1. 作业题目：解读提供的矿井矿图，绘制矿井平面图和剖面图。
2. 答案：矿井矿图解读结果，矿井平面图和剖面图。
八、课后反思及拓展延伸2. 拓展延伸：鼓励学生利用课余时间学习矿井其他类型矿图的识读方法，提高综合素养。
重点和难点解析1. 矿图符号的识别与解读。
2. 矿井平面图与剖面图的联测方法。
3. 教学过程中的实践情景引入、例题讲解和随堂练习。
详细补充和说明：一、矿图符号的识别与解读1. 矿物符号：表示矿井中不同矿物的符号，如煤、铁、铜等。
2. 岩层符号：表示地层中的岩石类型，如砂岩、泥岩、石灰岩等。
煤矿专业基础知识第6章 煤矿地质图的识读
图2.6.2 褶曲构造在地形地质图上的表现 (a)水平褶曲 (b)倾伏褶曲
8
(3)断层构造在地形地质图上的表现 在地形地质图上，断层构造是用断层线来表示的。 所谓断层线，是指断层面与地面的交线。用不同的符号 表示不同性质的断层。
9
6.1.3 地形地质图的识读方法 在一张地形地质图上，同时要反映地形、地层界线 和地质构造等诸多内容，信息量大，不易看懂。但在掌 握上述规律的基础上，采取层层剥离，逐一辨别，由个 别到整体，由局部到全区的方法，完全能看清图中所表 示的内容。分析识读地形地质图时，应采取以下步骤： ①先看地形特征。 ②逐步分析区内地质构造。 ③着重掌握煤系、煤层的分布。 ④分析该区的地质发展史。
2
图2.6.1 某地区井田地形地质图示意图
3
(1)井田地形地质图的内容 ①地形地物。主要有地形等高线、河流、地面建筑 物、三角点、高压线、经纬线及指北方向等。 ②地质界线。包括各时代的地层分界线 ( 系、统、 组)、不整合面界线、滑坡范围、标志层、矿层露头线、 褶曲迹线、断层迹线及岩层产状等。各种地质界线必须 注明其代号或名称，如地层编号、标志层及矿层的编号、 褶曲及断层名称等，如有火成岩侵入或岩溶陷落柱出现， 应圈定其在地表或基岩面上的分布范围。 ③勘查工程。包括钻孔、探槽、探井、探巷。
15
图2.6.5 某矿地质剖面图
16
(3)煤矿地质剖面图的用途 ①煤矿地质剖面图反映了该剖面方向上的煤层、标 志层、含水层、地层分界的位置和构造形态及其与井巷 工程之间的相互关系。 ②煤矿地质剖面图是分析研究煤矿地质构造，了解 煤层埋藏条件以及编制其他综合性图件的基础资料。 ③煤矿地质剖面图是煤矿进行采掘设计、编制采掘 计划必备的图件。 ④煤矿地质剖面图可用于留设煤矿保安煤柱和解决 有关采煤方面的问题。 ⑤煤矿地质剖面图是布置煤矿地质勘查工程的基础 图件。 Nhomakorabea4
煤矿地质图识读与分析
2021/6/19
2
第一章 煤矿地质图识读与分析
一．煤矿地质图的特点
煤矿综合性地质图件是为煤矿的开拓、掘进、回采服务的重 要技术资料。由于大量井巷工程的揭露，编图第一性资料的丰富 程度和准确性是勘探阶段无法比拟的，煤矿地质图的使用范围、 服务对象、编制方法和要求、涉及的部门和联系等，与勘探阶段 编绘的地质图件有着显著的差别。其特点可概括为以下6个方面 ：
煤矿地质图是煤矿建设、设计和生产必备的重要基础技术资 料。从建井开始到开拓、掘进、回采各生产阶段、各工作环节都 离不开煤矿地质图。而煤炭工业向纵深方向发展离不开煤矿地质 工作，而煤矿地质工作的成果又都需要通过煤矿地质图件来加以 表达。煤矿地质图是煤矿地质工作成果的反映，是煤矿地质配合 生产、服务生产的重要表现形式。
（二）比例尺 井田地形地质图的比例尺一般为1∶10000～1∶1000，一般常采用1∶2000或1∶5000 。
（三）内容 （1）基本内容：地理坐标方格网、指北线、图名、图签及图例。 （2）地形地物：地形等高线及地面建筑、河流，公路、铁路、桥梁、车站，三角点 、高压线等地物。 勘探及井巷工程：工程钻孔、探槽、探井，探巷、生产煤矿、老窑等及其编号和标高 ，以及勘探线、物探测线及其编号。 （4）地质内容：地层分界线，煤层、重要标志层和其它有益矿产露头线、构造线（ 断层线、褶曲轴迹）、有代表性的地层产状，以及岩浆岩的分布范围等。 （2052）1/6各/19种界线：井田边界线、滑坡界线、区内最高洪水位线及煤层采空区界线等7 。
（五）井田地形地质图的识读
井田地形地质图是通过地质填图或航空地质填图编绘而成。在煤
炭资源勘探和煤矿生产时期，还根据勘探工程和井巷工程所揭露
1．煤矿地质图是矿山生产经常使用的图件
矿图基本知识
②走向变化，则表现为等高线的弯曲
倾角的变化，则表现为平距变化。
（二）穹隆及盆地构造 煤层中间凸起------穹隆（山丘） 煤层中间凹下------盆地 等高线的特点： 1．都是封闭的曲线 2．由中央向四周标高逐渐降低为穹隆； 由中央向四周标高逐渐升高为盆地。 （三）褶曲构造 连续弯曲的煤层称为褶曲构造 向上凸的部分-----背斜构造 向下凹的部分-----向斜构造
3．褶曲与断层区别
五、底板等高线图的应用
（一）了解煤层产状和地质构造
1．产状三要素：（走，倾，角）及其变化和规律（特点）
①等高线延展方向（走向）的变化情况反映了煤层沿走 向的α变化。 ②等高线的间距（疏，密）变化反映了煤层沿倾向的 α 变化。 2．沿走向的断层等地质构造及其分布情况。 3．根据图可以作出任何一种给定方向的剖面图，从而了解 煤层倾向赋存的情况和断层等构造，从上图可直接量出断 距。
三、绘制方法：（1：1000）（1：2000）
1．根据勘探钻孔的资料绘制
2．根据煤层底板等高图绘制
§3.3 水平地质切面图
一.、概念： 假想用水平面将大地切开， 反映切开面上煤，岩层情况和 地质构造图件叫水平地质切面 图。 二、绘制方法
（1:1000；1:2000；1:5000）
1．根据地质剖面图绘制 2．根据煤层底板等高线绘制。
(三) 用于采掘设计 1．平巷过褶曲的设计 作法：要设计-60 m的煤层平巷，则需要先作出-60m等 高线， 根据顶底板岩性及破碎情况有三种方案可供选择： 1）平巷从底板穿过去（卧底）（见1线） 2）平巷从顶板穿过去（挑顶）（见2线）
3）二者都通过的（挑顶兼卧底）（见3线）
2．煤层平巷过断层时的设计 A：过正断层
（ 2 ）确定开采的顺序：层间，采区间，区段间，
第9章 煤矿常用地质图件1
三、地质现象在地形地质图上的表现
1、水平岩层在地形地质图上的表现
水平岩层：岩层层面基本保持水平状态 （岩层倾角在0－5º） ，即同一岩层面上的海拔高 度基本相同的岩层称为水平岩层。
1）水平岩层的基本特征：
a、在地层层序没有发生倒转的情况下，地质时代较新 的岩层叠覆在较老的岩层之上。
b、水平岩层的厚度是该岩层顶面标高与底面标高之差。 c、水平岩层的出露和分布状态完全受地形控制。 d、水平岩层露头的水平宽度（即岩层上、下层面上的 出露界线之间的水平距离）是随岩层的厚度和地面坡度的 变化而变化的。
（1）分析地质图，搞清构造轮廓。如果有次级褶皱， 在剖面图上应反映出来：应将隐伏的次级褶皱的轴迹延伸至 剖面上来。
隐伏的次级褶皱在剖面图上应反映出来
（2）选择剖面的方向及位置，注意垂直主要构 造线，经过露头最多的地带。
（3）在底图上画一条水平线,即地形剖面（因 没有地形标高，可假定地面近水平），然后标出 地质界线点。
1:2000
1060
hf
1060
第二节 地质剖面图
主要内容： 一、概述 二、地质剖面图编制方法
一、概述
（一）地质剖面图的概念
沿铅垂方向，将大地切开，将岩层及构造形态等地质现 象在断面上显示出来的图件称为地质剖面图。
（二）地质剖面图的内容
剖面切过的地形地物、经纬线、水平标高线、地质界线、 钻孔、井巷工程等。
地质剖面图应该标有剖面方向、比例尺、图例和图签。
（三）地质剖面图的作用
研究煤矿地质构造、选择井口位置，以及开拓方式、生 产水平的划分、巷道系统的确定。
二、地质剖面图的编制方法
（一）利用地形地质图编制剖面图
1、水平岩层地区
1）剖面位置的选择原则： （1） 剖面尽可能切穿各时代的地层。 （2） 剖面尽可能切穿区内地形的最高、
矿图基础知识及地测图纸资料编制标准
矿图基础知识及地测图纸资料编制标准编制人：薛丽敏编制时间：2011年3月矿图基本知识矿井生产离不开矿图。
要识读、使用和绘制矿图，则需要了解矿图的概念、分类和用途掌握地理坐标、平面直角坐标、高程等基础知识，掌握直线方位角、象限角的概念并能进行直线的定向工作，熟悉各种绘图工具、仪器的使用方法，了解地测绘图软件的基本知识，掌握绘制矿图的基本知识。
第一节矿图概述—、矿图的概念在矿井设计、施工和生产管理等工作中，需要绘制和应用一系列图纸。
人们把为煤炭开发、生产服务的地质测量图、设计工程图、生产管理图等统称为矿图。
矿图是煤矿企业非常重要的技术资料，是设计、施工和生产的主要技术依据。
二、矿图的分类一个生产矿井必须具备的图纸一般可分为三大类：地质测量图、设计工程图和生产管理图。
（－）地质测量图地质测量图分为测量图、地质图及其它专用图。
1．地质图根据地质勘查资料和井下地质编录资料经分析推断而绘制的主要反映煤层产状、地质构造、水文地质及资源／储量计算等内容的图纸，称为地质图。
地质图是矿井设计、建设和生产的主要依据。
常用的地质图有：井田地形地质图、井田煤层底板等高线图、各种地质剖面图、各种柱状图、煤岩对比图、井田水文地质图和资源／储量计算图等。
2．测量图根据地面和井下实际测量的资料绘制而成的图纸，称为测量图。
由于矿井采掘情况不断变化，因而测量图是随着矿井的开拓、掘进和回采等工作逐步测量并填绘的。
测量图主要反映矿井地面的地物、地貌情况，井下各种巷道和硐室的空间位置，煤层产状和各种地质构造，井下采掘情况以及井上下相互位置关系等情况。
常用的测量图有：井田区域地形图、工业场地平面图、采掘工程平面图、水平主要巷道平面图、采掘工程立面图、井上下对照图和主要保护煤柱图等。
3．专用图根据矿井生产需要，矿井防治水管理、小煤矿管理、灾害治理等工作也是必不可少的，相应的专用图建立，很好地反映了矿井充水情况、小煤矿采掘情况、开采沉陷治理等情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拓。石门进入煤层以后，即沿煤 矿井多按水平或矿井单翼绘制采掘
层掘进煤层 运输巷、采区上山
工程平面图，比例尺为1：1000。
正文 . 第二节
01 矿图概述
02 采掘工程平面 图
2.1 采掘工程平面图的基本概念
0033 矿矿图图绘绘制图标准
采掘工程立体流程图
采空区
第 10 页
04 矿图辨识与应用
主 井
正文 . 第二节
01 矿图概述
02 采掘工程平面 图
2.2 采掘工程平面图的内容
03 矿图绘图标准
第 12 页
04 矿图辨识与应用
(1) 地面建筑物、河流、湖泊、铁路、主 要井巷及其保护煤柱的边界、井田技术边 界和井田隔离煤柱边界；
(2) 地面近井点、井下导线点和水准点；
(3) 水平主要巷道及峒室，以及特征点的 高程；
安
矿 全
内 训 之
图 三
识
读
02 矿图的内容与作用
03 矿图绘图标准
第1 页
04 矿图辨识与应用
目 录 第页2 *页
第一节
矿图概述
第二节
01
02 采掘工程平面图
目录
第四节
04
矿图辨识与应用
第三节
03 矿图绘制标准
过 渡 第页3 *页
第一节 矿图概述
• 矿图的概念与特点 • 矿图的分类
正文 . 第一节
(10)水淹地区、透水地点及永久性水 闸门或隔水墙；
(11)煤层尖灭地区；
(12)丢煤地区；
(13)剖面线。
正文 . 第二节
01 矿图概述
02 采掘工程平面 图
2.2 采掘工程平面图的内容
03 矿图绘图标准
第 13 页
04 矿图辨识与应用
2001年
2002年
2003年
正文 . 第二节
第 14 页
副 井
阶段煤柱
回风巷
运输大巷
图2—1（a）
正文 . 第二节
第 11 页
01 矿图概述
02 采掘工程平面 图
2.1 采掘工程平面图的基本概念
03 矿图绘图标准
04 矿图辨识与应用
采空区
阶段煤柱
回风巷
采掘工程平面图
–191.7
主井
副井
–249.1
23°
上 山
石 门
人
行 道
井底车场
– 250
运输巷
图2—1（b）
01 矿图概述
02 采掘工程平面图
03 矿图绘图标准
第4 页
04 矿图辨识与应用
1.1 矿图的概念与特点
矿图是反映矿井地质条件和井下采 掘工程活动情况的煤矿生产建设图的 总称。 矿图是煤矿企业中最重要的技术资 料，是管理采矿企业和指导生产必不 可少的基础图件，它对于正确地进行 采矿设计、编制采掘计划、指导巷道 的掘进和合理安排回采工作及各种工 程需要都具有重要作用。
井下咖啡巴
正文 . 第一节
01 矿图概述
02 采掘工程平面图
03 矿图绘图标准
第6 页
04 矿图辨识与应用
1.2 矿图的分类
①平面图 包括井底车场平面图、水平主要巷道平面图、煤层 采掘工程平面图、井上下对照图等
②立面图 主要是采掘工程立面图，如急倾斜煤层在竖直面上
的投影图。
图 件
③层面图 即采掘工程层面图，它是向平行于煤层层面的平面 所作的投影图。
(4) 沿煤层掘进的全部巷道和回采工作面， 以及巷道的掘进日期，斜巷的倾角，煤层 的产状要素以及回采年月；
(5) 断层和煤层的交面线；
（6) 穿过本煤层的钻孔，煤层露头线及 其产状；
（7)岩浆侵入体在煤层中的边界及范 围；
(8)发火区的边界与永久性防火密闭；
(9)瓦斯突出的地点，以及突出时间和 强度；
种
类
④剖面图 根据生产需要，绘制的不同方向的采掘工程剖面图。
⑤各类系统图 如通风系统图、运输系统图、排水系统图、供
电系统图、避灾路线图、瓦斯监控布置图、压风自救系统图、
防尘供水施救图、井下人员定位系统图、防火图等
其中采掘工程平面是最基本的图纸，今天重点介绍采掘工程平面图的编 制和识读方法。
正文 . 第一节
如本矿采掘工程平面图分为南翼 和回风巷等。然后开掘开切眼构成
采掘工程平面图和北翼采掘工程 回采工作面，即可进行采煤。图
平面图，比例尺为1：1000。图 2—l b图是a水平投影图，即一张
2—1a 表示某矿井 由一对立井、 煤层采掘工程平面图。这张图纸是
水平运输大巷和采区石门进行开 分煤层(成分层)绘制的。目前生产
1.1 矿图的概念与特点
与其它图纸相比较，矿图具有以下几个特点
（1）矿图的内容要随着采矿工程的进 展逐渐增加、补充、修改； （2）矿图的测绘区域随煤层分布和掘 进巷道部署情况而定，常常是分水平 测绘； （3）矿图所反映的是井下巷道复杂的 空间关系，以及矿体和围岩产状与各 种地质破坏，测绘内容多，读图较困 难； （4）采用实测与编绘的方法，以实测 资料为基础，再辅以地质、水文、采 掘等方面的技术资料绘制而成。
01 矿图概述
02 采掘工程平面图
03 矿图绘图标准
1.2 矿图的分类
《煤矿安全规程》规定， 每个煤矿必备以下11种图纸
第7 页
04 矿图辨识与应用
矿井地质和水文地质图； 井上、下对照图； 巷道布置图； 采掘工程平面图； 通风系统图； 井下运输系统图； 安全监测装备布置图；
排 水 、 防 尘 、 防 火 注 浆 、 压风、充填、抽放瓦斯等管 路系统图； 井下通讯系统图； 井上、下配 电系统和井 下 电气设备布置图； 井下避灾路线图。
过 渡 第页8 *页
第二节 采掘工程平面图
• 采掘工程平面图的基本概 念
• 采掘工程平面图的内容 • 在平面图识读各种巷道的方法 • 采掘工程平面图的内容
01 矿图概述
正文 . 第二节
02 采掘工程平面 图
03 矿图绘图标准
第9 页
04 矿图辨识与应用
2.1 采掘工程平面图的基本概念
采掘工程平面图，是反映煤层内巷道布置、 工程进度和回采情况及反映煤层和地质情况的图纸。
总公司的领导一到煤矿来， 第一件事就是到生产科看图 纸，了解井下生产情况。 煤矿研究生产方案，总是 到生产科边看图边提出调整 生产方案，布置安全措施。 要是哪个去应聘煤矿职务， 肯定也会用矿图考查你。
正文 . 第一节
第5 页
01 矿图概述
02 采掘工程平面图
03 矿图绘图标准
04 矿图辨识与应用
01 矿图概述
02 采掘工程平面 图
03 矿图绘图标准
04 矿图的辨识与应用
2.3 在平面图识读各种巷道的方法
矿井巷道由各类井巷组成，有水 平的、倾斜的，也有竖直的，有煤层 的顶板岩巷、底板岩巷，还有平穿顶、 底板及煤层的石门等等。这些巷道分 布在不同的位置上，组成了一个纵横 交错的巷道网。
