工程实例谈地铁车站溶(土)洞处理技术
工程实例谈地铁车站溶（土）洞处理技术1、工程概况廣州地铁八号线北延段鹅掌坦车站基坑长度294m，开挖深度约24米，中间局部25米。
车站主体及附属结构均采用明挖法施工，围护结构采用地下连续墙进行支护。
车站范围内工程地质条件有如下特点：（1）详勘揭露最大洞体揭露的高度为13.60m，其中局部揭露3层溶洞，溶洞主要由无填充、半填充及全填充组成，填充物主要为为黏土、灰岩风化岩屑、砂、软流塑状黏土等组成，钻探过程中漏水现象较普遍。
（2）淤泥层、砂层分布广泛，覆盖较厚，局部砂层直接覆盖在基岩以上。
（3）溶（土）洞顶部薄壳层直接被较厚的富水流塑、软流塑覆盖，施工过程中极易引起地面沉降或塌陷。
（4）场地濒临石井河，车站北部主体横穿同德围涌，地下水与地表水联系密切。
2、溶洞处理施工技术2.1 溶（土）洞处理目的（1）减小围护结构在施工时产生坍塌的风险。
（2）预防土洞在地下水作用下迅速发展的风险，减小后期运营的风险。
（3）预防未查明的溶洞、岩溶通道在基坑开挖时的突、涌水对基坑及周边建、构筑物的破坏，提高砂土地基抗岩溶局部坍塌的能力，提高车站结构的安全性。
2.2 溶（土）洞处理原则（1）对明挖结构应遵循岩溶处理、基底处理、围护结构、主体结构、抗浮方案、施工期涌水及运营期风险防治方案等多方面协调统一考虑的原则。
（2）影响工程安全的溶（土）洞均应处理。
（3）工程影响范围内的非全填充土洞均匀应处理，对于全填充土洞应根据填充物性质、地基承载力、周边环境等情况确定处理方案。
（4）与溶（土）洞紧密联系，共同形成的局部复杂工程地质条件的富水砂层、流塑或软塑土层，应根据实际情况综合考虑岩溶处理方案。
2.3 溶（土）洞处理范围（1）工程影响范围内发现的所有岩面以上的土洞均应处理。
（2）基坑处于灰岩段①底板以下2m范围内的所有溶洞、溶蚀槽均处理;②处于基坑开挖深度内的浅层溶洞需注浆填充处理。
（3）底板下2m～10m范围，岩面以上为稳定隔水层时，发现的溶洞不需要处理，岩面土层为砂层时，以下的溶洞需处理：①无充填和半充填溶洞;②溶蚀沟、槽;③需要处理的多层溶洞，仅处理最上一层溶洞（临时立柱桩范围内溶洞除外），且未处理溶洞顶板上应有不小于2m厚不透水层。
溶洞处理技术施工方案
珠江大桥西桥桩基础溶洞处理方案一、工程概况广佛出口放射线土建工程为广州市内环路西出口的延续，本标段为广佛出口放射线土建第一期工程A6.3合同标段。
本标段地处广州市坦尾岛西端及芳村区之间，主体结构为跨越珠江的珠江大桥新桥西桥，包含连接新桥两端的部分高架桥。
本标段内的下部结构为钻孔灌注桩，按端承桩设计，平均长度为28m；帽梁包含隐性帽梁型式；支座采用橡胶支座或盆式支座；桥面采用沥青砼铺装，砼防撞栏。
珠江大桥西桥位于珠江三角洲的溶洞地带，主桥桩基选择采用填塞法处理、套内护筒法等施工技术处理溶洞。
其基础采用钻孔灌注桩，其中：Φ180cm64根，Φ150cm40根，共104根。
施工总工期18个月。
二、地质情况（1）基岩该路段下伏基岩以白垩纪的泥岩、泥质细粉砂岩及灰岩、辉绿岩为主，基岩深10~50m不等，按风化程度分为强风化带、中风化带、微风化带。
其岩性在水平和垂直方向和风化程度较大，部分钻孔揭露有断泥层，溶洞（局部呈串珠状）等不良地质现象。
（2）溶洞情况本桥施工场地下伏基岩强风化层裂隙发育，有一定量的裂隙水，一些地方灰岩岩溶发育，出现灰岩破碎层或溶蚀或溶洞，一些溶洞成串珠状出现，这种不良的地层，会蕴藏一定量的裂隙水和溶洞水。
从地质资料分析，溶洞分布较广。
主桥位溶洞分布广而多。
溶洞按其填充状态可分为空的、半填充的和完全填充的三类：按其填充物的性质可分为粘性土、砂砾和稀土三类；按其漏水情况可分为漏水和不漏水两类。
溶洞的走向与河流的流向相同。
根据地质资料，本工程溶洞可分为以下几种形式：1、全充填：溶洞内已发生填满其它土质，在钻孔过程中，不会发生漏浆或少量漏浆的，这种形式溶洞一般较少。
2、部分充填带有裂隙：溶洞内已发生充填，但未充填量较大。
岩层中存在很大的裂隙，在成孔进程中，泥浆的流失很大。
3、空洞：溶洞内没有充填物或存在少量充填，洞内大部分为空洞；在成孔进程中，当空洞较小时，泥浆在补充后，可保持一定水头。
4、空洞带裂隙：溶洞内泥浆无法保证一定水头，流失严重。
浅析地铁车站溶(土)洞加固处理技术
浅析地铁车站溶(土)洞加固处理技术摘要：溶（土）洞处理是工程实践中的一个难题，文章结合地铁车站溶（土）处理的实际工程案例，详细介绍岩溶发育地区溶（土）洞处理处理基本原则、加固处理方法、注浆工艺、检测标准等，为同类地铁车站溶（土）洞处理提供了一定的技术经验和参考。
关键词：地铁, 溶（土）洞, 加固处理1.工程概况广州市轨道交通某车站基坑全长539m，标准段宽24.9m，基坑开挖深度约18m，采用明挖法施工。
由于该车地处广州北部石灰岩地区，溶（土）洞发育，且在灰岩面上覆盖深厚的富水砂层，地质条件复杂；加之车站周边有民房、铁路等建构筑物，环境敏感。
为确保连续墙及基坑开挖施工的安全，降低施工对周边环境的影响；对车站场地范围内的溶（土）洞进行预处理就显得格外重要。
2场区工程地质及水文环境2.1工程地质根据该场地的岩土工程勘察报告：该车站区域属于冲洪积平原，上覆盖第四系土层主要有：人工填土＜l＞、冲坡积成因的粉细砂＜3-l＞、中粗砂＜3-2＞、砾砂<3-3＞、淤泥质土＜4-ZB＞、可塑粉质粘土＜4N-2＞、硬塑粉质粘土＜4N-3＞、硬塑粉质粘土＜5N-2＞、灰岩、炭质灰岩残积成因的可塑粉质粘土＜5C-1＞、硬塑粉质粘土＜5C-2＞。
下伏基岩为石炭系石蹬子组地层，主要岩性为灰岩，在勘察揭露深度内，按风化程度有强风化岩带、中风化岩带和微风化岩带。
本车站参与统计地质钻孔数共计146个，揭露发育溶洞的钻孔85个，见洞率为58.2%，有35个钻孔揭露两层溶洞以上，占揭露溶洞钻孔的41.2%。
其中最大的溶洞高度达10.3m。
2.2水文环境本场地地下水主要有四种基本类型，分别为上层滞水、孔隙水、溶（土）洞水和裂隙水。
地下水位的变化受地形地貌、地层岩性、地下水补给来源及排泄等因素控制。
勘察期间揭露本场地地下水稳定水位埋深1.50～6.50m，初见水位水位埋深0.80～3.70m。
3.溶（土）洞可能带来的安全风险3.1发生塌陷事件溶（土）洞填充物性质软弱，随着时间的推移，并受周边环境的变化以及地下水活动的影响，很可能出现洞体坍塌现象，进而影响地下建（构）筑物结构的安全。

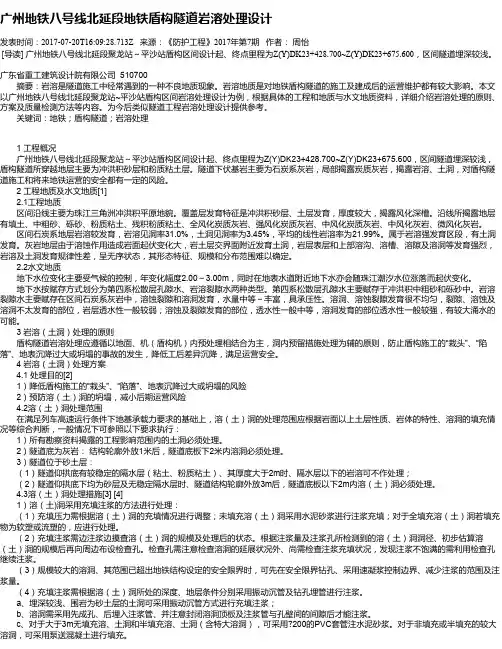

广州地铁八号线北延段地铁盾构隧道岩溶处理设计
