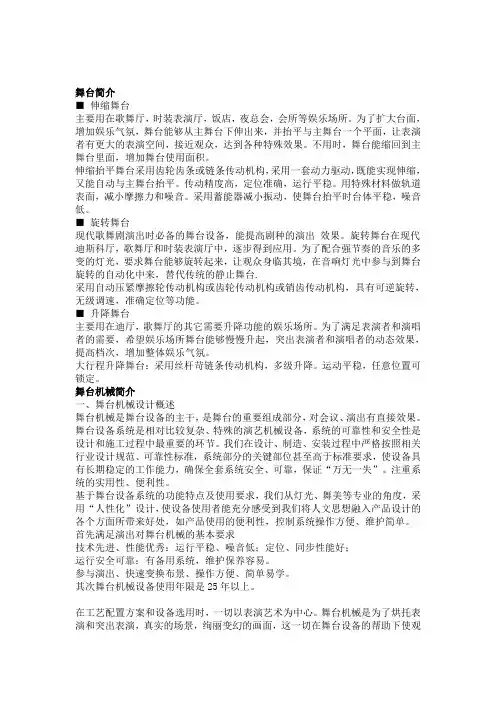

舞台机械及幕布系统
舞台简介■ 伸缩舞台主要用在歌舞厅，时装表演厅，饭店，夜总会，会所等娱乐场所。
为了扩大台面，增加娱乐气氛，舞台能够从主舞台下伸出来，并抬平与主舞台一个平面，让表演者有更大的表演空间，接近观众，达到各种特殊效果。
不用时，舞台能缩回到主舞台里面，增加舞台使用面积。
伸缩抬平舞台采用齿轮齿条或链条传动机构，采用一套动力驱动，既能实现伸缩，又能自动与主舞台抬平。
传动精度高，定位准确，运行平稳。
用特殊材料做轨道表面，减小摩擦力和噪音。
采用蓄能器减小振动，使舞台抬平时台体平稳，噪音低。
■ 旋转舞台现代歌舞剧演出时必备的舞台设备，能提高剧种的演出效果。
旋转舞台在现代迪斯科厅，歌舞厅和时装表演厅中，逐步得到应用。
为了配合强节奏的音乐的多变的灯光，要求舞台能够旋转起来，让观众身临其境，在音响灯光中参与到舞台旋转的自动化中来，替代传统的静止舞台.采用自动压紧摩擦轮传动机构或齿轮传动机构或销齿传动机构，具有可逆旋转，无级调速，准确定位等功能。
■ 升降舞台主要用在迪厅，歌舞厅的其它需要升降功能的娱乐场所。
为了满足表演者和演唱者的需要，希望娱乐场所舞台能够慢慢升起，突出表演者和演唱者的动态效果，提高档次，增加整体娱乐气氛。
大行程升降舞台：采用丝杆苛链条传动机构，多级升降。
运动平稳，任意位置可锁定。
舞台机械简介一、舞台机械设计概述舞台机械是舞台设备的主干，是舞台的重要组成部分，对会议、演出有直接效果。
舞台设备系统是相对比较复杂、特殊的演艺机械设备，系统的可靠性和安全性是设计和施工过程中最重要的环节。
我们在设计、制造、安装过程中严格按照相关行业设计规范、可靠性标准，系统部分的关键部位甚至高于标准要求，使设备具有长期稳定的工作能力，确保全套系统安全、可靠，保证“万无一失”。
注重系统的实用性、便利性。
基于舞台设备系统的功能特点及使用要求，我们从灯光、舞美等专业的角度，采用“人性化”设计，使设备使用者能充分感受到我们将人文思想融入产品设计的各个方面所带来好处，如产品使用的便利性，控制系统操作方便、维护简单。
舞台机械系统设计方案
舞台机械系统设计方案一、前言临沂人民会堂舞台机械设备要求能够满足会议与文艺演出的要求。
舞台机械设备设计方案的原则是：技术先进成熟，安全可靠，经济，美观。
设备选型质量一流，运行平稳，噪声小，操作、爱护简便。
现将舞台机械设计方案，呈交业主，敬请业主及各位专家指导。
二、舞台机械设备设计差不多工艺条件临沂人民会堂舞台台口宽14.5米，高9米；主舞台深16米，宽19.8米，净空高9米；栅顶层上空设有滑轮层。
三、舞台机械设计内容依照甲方要求以及《剧场建筑设计规范》的要求，设置如下设备（即设计内容）：1.电动平均收缩对开大幕 MH1.1 1套2.电动吊杆 MH1.2 24道3.电动灯光吊杆 MH1.3 10道4.电动对开二道幕机构 MH1.4各舞台机械设备的详细技术参数参见附表“多功能厅舞台机械设备技术性能表”，舞台机械设备布置参见附图“舞台设备布置图MH00.0/2-1、MH00.0/2-2”。
四、舞台机械设计依据1.甲方提出的设计要求；2.参照国内外同类型舞台设计成果；3.执行和参照的标准、规范如下：1)《钢结构设计规范》GBJ17-882)《剧场建筑设计规范》JGJ57-20003)《剧场舞台用大幕机械装置》ZBJ8007-894)《舞台和影视用吊杆装置》ZBJ80011-865)《起重机设计规范》GB38116)《起重机械安全规范》GB60677)《起重机试验规范和程序》GB59054.机件的通用要求除非另有规定，以下条款适用于我方所提供所有舞台机械设备，包括卷扬机、悬吊设备以及类似设备。
1)用于舞台机械工程系统的所有设备，都尽量采纳标准化部件及零件，采纳我方及制造厂商生产的标准产品。
在标准产品的某一项技术性能不能满足单项设备技术规范与要求的情形下，将采纳制造厂商改造或同意改造的标准产品。
2)设备所用的所有材料差不多上全新的，材料将符合有关标准并具有出厂检验及质量合格证。
不使用低于设计标准的材料。
3)设备零、部件的制造工艺差不多上高质量的，所有制造、机械加工、焊接、组装、布线、试验及其它工作，均由通过培训的，有体会的技术工人或专业人员承担完成。
体育馆灯光音响舞台机械技术方案
第四章技术方案一.系统配置方案说明1、工程概况：长安大学体育馆是召开重要会议，举办篮球、排球、乒乓球、羽毛球等体育赛事、宣传活动及文艺演出的场所。
扩声系统的设计要充分考虑广场本身的实际使用功能，即要有自己的特色，又要符合科学规律和先进的系统设计思想，按照扩声为主、建声为辅的原则，电声系统设计要与体育馆建筑声学设计紧密配合，使电声与建声完美结合，保证声音良好还原和再现，满足实际使用需要。
本体育馆的扩声系统设计思想、手段和方法要具有先进性和实用性，设备要采用技术含量高、能够体现当前最新科技水平的产品，扩声系统的声学特性指标按照长安大学育馆提供的技术要求，加我们得知的有关数据；并结合我公司以往类似工程的经验，我们可以确定合理有效的设计思路。
2、馆场照明技术要求：1.主要技术参数：水平照度（场地地面）：1500Lx垂直照度（主摄像机方向）：1000Lx水平照度均匀度：U1二Emin/Emax>0.5U2二Emin/Eave>0.6垂直照度均匀度：U1二Emin/Emax>0.4U2二Emin/Eave>0.5光源色温：6000K>Tk24000K显色指数：Ra285观众席水平照度：375Lx观众席垂直照度：250Lx贵宾席水平照度：750Lx贵宾席垂直照度：500Lx眩光限制质量等级：眩光指数V50光源使用寿命：上6000小时2.设计思路：2.1照度标准：现行国家规范及国家体委的相关标准对各种运动场地的照度指标均有相关的要求，这取决于每种体育项目的特点、所需要的运动空间及运动速度，同时还要考虑使用者的比赛规格和技术难度等因素。
现代体育馆还要充分考虑彩色电视转播的技术要求。
按国标要求，正式比赛时不同的运动项目的照度范围为350~1000Lx。
本馆提出的照度标准略高于国家标准，这是基于以下两点考虑：（1）满足重大比赛的彩色电视转播的要求；电视摄像机需要的最佳垂直照度为800~1000Lx。
最新会议中心舞台机械方案
会议中心舞台机械方案会议中心机械方案会展中心不仅作为会议场所，而且从功能上要尽可能有多样性。
既要满足专业演出的需要，还要满足各类会议、电视拍摄录像及现场直播的功能要求。
我公司专业设计、生产、安装舞台设备，根据专业需要、时代要求、功能特点，我们对舞台设备的配置做如下设计方案供领导参考。
舞台机械系统设计方案台上机械是在舞台台面以上,其下方允许人员长期停留的,为舞台灯光、布景、幕布及表演区域的分割提供操作载体的悬吊机械设备。
（一）台上机械的基本类型一般地，舞台内从台口线到天幕分布着以下几种机械设备：大幕机、幕类吊杆、二道幕机、灯光吊杆等。
前沿幕、大幕机、分布于舞台台口区域，大约占去舞台进深2m左右；边沿幕杆、灯光吊杆按表演区景区、天幕区的划分排布，景区进深一般为2m—3m；景物吊杆一般分布于各个景区，均匀排布，间距最小不超过250mm。
此外，舞台的天幕灯区分布着2—3道灯光吊杆，距天幕距离约为3m—4m，天幕框也可以用幕布吊杆悬吊，作上下升降运动。
（二）台上机械的技术特点由于台上机械设备大多为悬挂设备，平时使用时，人员在其下方停留时间长，所以台上机械的安全性尤为重要；其次，台上机械的动力机构及中间传动滑轮安装于两侧天桥或是栅顶，机械设备的运动易引起舞台空间的共振，所以台上机械的振动和噪声也应得以控制。
鉴于以上两点，台上机械有着它特殊的技术要求，具体说来，主要有以下几点：1、悬吊部件。
（与承受悬吊负荷的机器相连的部件，如钢丝绳、链条）在设计中的安全系数不低于10，单股钢丝绳额定强度必须不小1100N/mm2。
2、丝绳在卷进饶出滑轮或是卷筒时，钢丝绳与绳槽的方向线偏角不小超过2。
3、滑轮名义直径（钢丝绳实际中心之间的距离）必须不小于钢丝绳直径的20倍；滑轮必须带有可靠的防脱槽的机构。
4、对于利用摩擦驱动的对重曳引方式来说，曳引轮的名义直径（钢丝绳缠绕一圈绳实际中心之间的距离）必须不小于钢丝绳直径的40倍，曳引轮绳槽的形状推荐使用当量摩擦系数较大的带切口的楔行槽。
舞台机械设计标准
舞台机械设计标准1. 背景介绍舞台机械设计是指为了搭建和操作舞台上的机械设备而进行的设计和规划工作。
它涉及到的设备包括升降机、旋转台、立体舞台、灯光设备等。
舞台机械在现代舞台演出中起着重要的作用，能够实现舞台上的精彩效果和顺利进行的演出。
因此，制定一套舞台机械设计标准对于确保舞台上的安全和效果至关重要。
2. 设计要求舞台机械设计要求符合以下几个方面：2.1. 安全性要求舞台机械设备必须符合相关的安全标准和规定。
在设计舞台机械时，需要考虑到设备的结构强度、使用寿命和使用环境等因素。
设备必须能够承受演出过程中可能出现的各种载荷，并保证舞台上的人员和设备的安全。
2.2. 稳定性要求舞台机械设备在使用过程中必须能够保持稳定。
设计要求考虑到设备的重心平衡、防止晃动和倾斜等因素。
设备在使用过程中必须能够抵抗外力的干扰，并保证演出的正常进行。
2.3. 灵活性要求舞台机械设备的设计应当具备一定的灵活性，能够根据演出需要进行快速调整和改变。
不同类型的演出可能需要不同的舞台布置和机械设备配置，因此需要考虑到机械设备的可调节性和可拆卸性。
2.4. 可维护性要求舞台机械设备的设计应当考虑到设备的维护和保养需求。
设备应当易于维修和更换部件，以保证在演出过程中能够快速恢复正常工作。
3.1. 结构合理舞台机械设备的结构设计应当合理，能够承受演出过程中的各种力和载荷。
同时，结构设计应当尽量简单，减少材料和工艺的使用。
在确保安全和稳定的前提下，尽量降低成本和维护难度。
3.2. 功能完善舞台机械设备应当具备丰富的功能和灵活的操作方式。
不同的演出可能需要不同的机械设备，因此需要考虑到功能的可扩展性和可定制性。
3.3. 操作简便舞台机械设备的操作应当简单直观，操作人员应能够迅速上手并熟练操作。
在设计操作控制系统时，需要考虑到人机工程学原理，使得操作更加方便和高效。
3.4. 视觉效果好舞台机械设备的设计应当考虑到视觉效果的提升。
通过精心设计和选用合适的材料，使得机械设备更加美观和吸引人，能够提升演出的品质和观赏性。
淄博剧院舞台机械技术说明
淄博剧院舞台机械设备采购及安装设计说明书北京北特圣迪科技发展有限公司二O一一年十二月目录1. 舞台机械技术说明2. 舞台机械设备技术性能表及预算3. 工艺布置图及土建条件图舞台机械技术说明一 .技术性能参数表：电机减速机、制动器及限位器均采用国产优质名牌产品。
二 .设备规格说明：1. 前檐幕吊杆数量： 1道2. 会标杆数量： 1道3. 纱幕吊杆数量： 1道4. 电动吊杆数量：23道数量：1道1.设备概况：设置于主舞台上部的电动吊杆，用于提升景物吊杆机主机采用双制动装置并加手动释放手柄；驱动滚筒设置乱绳保护装置；电动吊杆机应设有上下行程及超程保护限位；电动调速吊杆为可调速，最多可以同步运行8道调速景物吊杆。
天幕吊杆和电动调速吊杆要求相同。
边檐条幕吊杆和电动调速吊杆要求相同。
前檐幕吊杆和电动调速吊杆要求相同。
调速电动吊杆设有增量型光电旋转编码器，可进行位置闭环控制，运行平稳。
控制系统采用计算机控制，进入主控制系统，可以在主操作台上控制。
在操作台上，可以设定位置（行程）、速度（时间），并带有动作状态、定位显示以及记忆存储等功能；具体由下述部分组成：桁架式吊杆；卷扬系统：电动机、减速器、制动器、卷筒、还有滑轮组件，钢丝绳和配件等；保护装置：上下位行程开关、超程开关、松绳保护等；2.技术规格：尺寸：长17m；行程： 17m；定位精度：±3mm；速度： 0.008～0.8m/s；净载荷： 400kg运行噪音：≤50 dB(A)3.技术方案特点：升降采用电动卷扬方式。
升降电机设低噪音双制动器，确保制动可靠；同时设有松--绳检测装7-置、超载检测、超程限位开关等安全保护装置以及行程限位装置。
制动器带手动释放功能，当停电或出现故障时可以手动操作。
在吊杆和钢丝绳之间配有水平调节装置，可以很方便地调整吊杆的水平。
1.设备概况：设置于舞台台口处的大幕机，具有无级调速均匀对开（关）功能，可电动驱动；该大幕机由钢结构架、大幕导轨、传动装置等组成；对开幕导轨中间重叠部分不小于2.0m，两侧延伸至可以使幕布开到舞台建筑台口以外；控制系统设置就地操作盘，在就地操作盘上设有打开与闭和紧急停车按钮等。
舞台机械、幕布设计要求
舞台幕布、机械系统主要包括：舞台葡萄架系统、舞舞台机械系统、舞台幕布系统等。
此系统设备选择要求：性能优良、可靠性高、操作简单、维护方便，具有良好的性价比。
本舞台机械幕布系统建成后将有以下功能：1、满足各类会议、学术报告要求以及中型舞台演出的要求；2、可通过对开幕、升降吊杆的瞬间开闭、升降快速更换布景，呈现给观众另一种舞美视觉感受；3、通过调光师对剧情理解瞬间调试舞台灯光系统，能使演员表演的人物更加丰满，更能贴近观众；A、葡萄架系统（舞台栅顶）舞台葡萄架系统采用马道式栅顶，检修人员可在马道上任意走动，共设计了8道马道，横向1道、纵向7道马道，极大地满足了检修的方便性，完整性和适用性。
横向1道主梁采用10#槽钢制作，与墙体连接采用M12化学锚栓连接5#角钢固定，5道支点滑轮梁采用10#槽钢制作，整个马道采用Ф12圆钢铺设，下挂方式为梁下采用5#角钢（或20#丝杠）下挂于钢架下方。
制作要求（1）钢结构件设计合理，强度、刚度及稳定性能均符合要求。
钢结构及其接头能承受最大额定载荷和由紧急停车造成的冲击载荷。
（2）钢结构件所用材料符合有关标准，并有出厂检验及质量合格证。
（3）所有钢结构件在焊接前进行了预处理，板材及型材采用机械进行矫直或弯曲。
焊接工作由取得合格证书的焊工担任，焊缝质量符合有关标准。
主要焊缝将按设计要求。
进行无损探伤等检查，其质量应符合有关标准。
结构件的尺寸及形位公差是符合图纸要求或有关标准。
（4）所有拼装的大型钢结构件及外部联接，用高强螺栓联接，所有联接用孔是钻孔，不用冲孔。
装配前钻孔去毛刺。
（5）需要机械加工的焊接钢结构和重要的钢结构件，加工前进行热处理或时效处理，以消除应力。
B、舞台机械系统舞台机械是舞台设备的主干，是舞台的重要组成部分，对会议、演出有直接效果。
对舞台机械的基本要求技术先进、性能优秀：运行平稳、噪音低；定位、同步性能好；运行安全可靠；有备用系统，维护保养容易。
参与演出、快速变换布景、操作方便、简单易学。
舞台设备工程方案
舞台设备工程方案一、项目概述舞台设备工程是指为满足剧场、演出、展览等活动的需要，采用先进的技术和设备，通过设计、制作、安装、调试等一系列工程措施，打造出具有良好使用性能和观赏效果的舞台设备系统。
本方案为某大型剧场项目提供舞台设备工程方案，包括灯光、音响、舞台机械、舞台幕布等设备系统。
二、项目要求1. 设计要求（1）舞台设备系统应满足各类演出、表演及展览活动的需要，包括音乐会、歌剧、话剧、舞蹈、演唱会、展览等各种类型的演出活动。
（2）设备系统应具备高度的灵活性和可塑性，能满足不同类型、不同规模的演出需求。
（3）舞台设备系统应能够支持多种业态和多种技术要求的演出，包括传统舞台表演、现代舞台表演、影视演出、多媒体演出等。
2. 布局要求（1）舞台设备应布局合理、稳定、统一，满足演出活动对于视觉效果、空间利用和工作流程的要求。
（2）设备安装要求可靠、牢固，保证演出过程中的安全和稳定。
三、设计方案1. 灯光系统设计（1）根据舞台布景和演出要求，设计灯光系统，包括主灯、特技灯、辅助灯等灯光设备。
（2）采用先进的调光、变色、动态效果控制技术，实现对光线的精准控制和特效展现。
（3）设计适合不同类型演出的灯光布置方案，满足不同演出活动对于光影效果的需要。
2. 音响系统设计（1）根据剧场空间、音响传播特性和演出需求，设计音响系统，包括主音箱、次音箱、低音炮、调音台、处理器等设备。
（2）采用全数字化音频处理技术，实现音频信号的高保真传输和准确调控。
（3）设计多通道的声学布置方案，实现音响效果的全方位覆盖和立体感。
3. 舞台机械设计（1）设计舞台机械系统，包括舞台升降系统、旋转舞台、升降平台、轨道系统等设备。
（2）采用先进的传动、控制技术，实现对舞台装置的精准、平稳、静音控制。
（3）设计安全保护措施，保障演出过程中的人员和设备安全。
4. 舞台幕布设计（1）根据活动需求，设计舞台幕布系统，包括纱幕、帷幕、舞台背景幕等。
（2）设计多种功能、多种形式的幕布，满足不同演出活动对于舞台装饰和背景呈现的需求。
舞台机械设计说明
电动吊杆装备齐全，安全、可靠度高，能参加频繁的演出活动。
电动吊杆采用变频专用电动机或其他电动机，有优良的低速性
能。
减速器采用高精度硬齿面减速器或模块化设计，易于系统集成，效率高。
整机在80%额定载荷和80%的最大速度下运行造成的噪声在距离 米处测量≯60分贝（A）。
整机外形尺寸下，对吊杆布置较密集的区域，可减少钢丝绳长度，减少转向滑轮数量，降低噪声。
数量： 5
尺寸： 主升降台16M×3.2M
行程： 5 中间任意停位。
速度： 0.10M/S （需要设置软起和软停）
载荷： 总静载荷：400㎏/M2
总移动载荷：150㎏/M2
B。结构特点：
C．由升降台、钢结构框架、板导向装置、平衡重、
驱动装置、电气设置，控制系统组成。
平衡重安装在升降台的两侧，与导向支撑立柱装置相连。升
电动卷扬装置设置在舞台栅顶上，可实现电动、手动操作。
防火幕的耐火极限符合国际通行标准及国内有关防火规范。
A． 技术参数；
数量： 2 台
建筑台口尺寸：18M×11M
幕体尺寸：18.6M×11.5M
行程：：12M
耐火极限：1小时
B． 结构特点：
防火幕由幕体、导轨、平衡重、驱动装置、阻尼装置等组成。
侧片组成。
通过上片面板的上下位置变化和两侧片位置的平移，可以调整
演出台口高度和宽度的大下，使其根据演出需要在11米和9米高度之间、18米和14米宽度之间变化。
活动假台口既能电动驱动又配有手动装置。
假台口上片和侧片面板内侧可安装固定舞台灯具，为舞台前表
演区提供灯光照明。
舞台机械方案
武警报告厅舞台机械幕布设计方案武警报告厅舞台机械、幕布系统设计说明舞台机械系统根据建筑图纸、相关标准及会议的需要,鉴于报告厅的实际情况，在设计载荷允许的范围内,在舞台上放设置与实际建筑相适应的机械设备,尽量满足会议和中小型文艺演出需要。
机械设备采用国产著名品牌，以保证设备安全、可靠。
根据剧场的实际情况和使用情况合理布置电动吊杆,其中电动吊杆１２道，每根吊杆承重4０0Kg;灯光吊杆8道,每根吊杆承重6０0Kg,来进行设计。
一、设计依据《镜框台口箱型舞台的基本要求》《剧场设备配重规范》(舞台机械部分）《剧场建筑设计规范》JＧＪ5７—2０0０《建筑设计防火规范》GＢＪ16—8７（19９7年板），《舞台影视用吊杆装置》ZＢJ801１—８8《剧场舞台用大幕机械装置》ZBJ80017—８9《舞台电动单点吊机》WＨ/T0102—1９9６《钢结构设计规范》GB17—1988《起重机设计规范》GB3８1１《起重机机械安全规范》ＧB6067《起重机械验收规范和程序》GＢ5９０6《供配电系统设计规范》ＧB５0０52—19９5《低压配电设计规范》GＢ5０054—1９95《通用用电设备配电设计规范》GB5０0５5—199３《电力装置的绝电保护和自动装置设计规范》GＢ５0062—1992《电力工程电缆的设计规范》GB50２1７—1994《接地装置施工及验收规范》GＢ50１60—19９2《电缆线路施工及验收规范》GＢ50168—1９92《电气装置安装工程施工及验收规范》GBJ232二. 设计概述舞台机械作为一种非常专业的领域,非常讲究工艺设计和技术要求。
以确保设备功能的完美以及使用的安全和可靠。
建筑设计必须为舞台设计提供足够的空间尺度，满足台上机械布置。
同时在设计时应考虑舞台机械设备荷载、预埋件、用电负荷等要求。
舞台机械设计不仅要满足舞美及舞台其它设备的布置要求,而且还要满足所有舞台设备的安装、检修、操作等使用要求。
本方案中舞台台上机械主要要由根据甲方提示:电动吊杆、数字变频拉幕机、电动变频二幕。
舞台机械幕布设计说明
舞台机械幕布设计说明一、概述舞台机械幕布是指舞台上使用的自动抬升和降落的幕布装置，用于控制舞台上的景物以及背景的变化。
通过设计合理的舞台机械幕布，可以实现快速、准确、安全的舞台背景切换，提高舞台效果，增强表演的视觉冲击力。
本文将详细介绍舞台机械幕布的设计要点和技术要求。
二、设计要点1.功能性要求：舞台机械幕布应具备可靠的升降功能，能够自动控制幕布的上升和下降。
同时，还应考虑多种场景切换的需求，包括正常上升和下降，快速上升和下降，以及分段上升和下降等功能。
2.结构性要求：舞台机械幕布的结构应稳定坚固，能够承受幕布的重量以及运动时的惯性力。
幕布的传动部件应选用高强度材料，确保传动平稳可靠。
同时，还应考虑安装和维护的方便性，以便快速更换幕布、维修以及清洁等操作。
3.操作性要求：舞台机械幕布的操作应简单方便，可靠性高。
可以通过控制台进行远程控制，能够根据需求实现幕布的上升、下降、暂停、快速上升、快速下降等功能。
同时，还应备有手动操作装置，以备不时之需。
4.安全性要求：舞台机械幕布的设计应重视安全问题，确保在使用过程中不会对演员和观众造成伤害。
可以采用防滑装置，防止幕布滑落伤人；设置限位开关，确保幕布停止在合适的位置；以及安装紧急停止按钮，用于紧急情况下的停止机械运动等措施。
5.美观性要求：舞台机械幕布应与舞台整体设计风格相匹配，既要满足功能性要求，又要有优雅的外观。
可以选择透明幕布或透气幕布，以增加舞台的视觉效果。
三、技术要求1.电气控制系统：舞台机械幕布的电气控制系统应选用可靠的自动控制设备，如PLC（可编程逻辑控制器）、变频器等。
通过编程实现对机械幕布的精确控制，提高控制的准确性和稳定性。
2.传动系统：舞台机械幕布的传动系统应选用高质量的电机，能够承受幕布的重量，并按照要求实现上升和下降的速度控制。
传动装置应选择耐磨、耐腐蚀的材料，确保运动平稳可靠。
3.结构设计：舞台机械幕布的结构设计应考虑到舞台上的实际情况，包括高度、宽度、深度等方面的限制。
舞台机械系统设计方案
2023-11-28•项目背景与目标•舞台机械设计方案•电气控制系统设计方案目录•安装调试与验收方案•培训与维护保养计划•项目预算与投资回报分析项目背景与目标项目背景介绍剧院概况本剧院为大型综合性剧院，拥有宽敞的观众席和舞台空间，需满足各类文艺演出需求。
舞台机械设备现状目前剧院舞台机械设备陈旧，运行效率低下，无法满足现代演出需求。
设备功能需求舞台机械设备运行过程中需保证演员和观众的安全，设备应具有完善的安全保护装置和紧急停车功能。
安全性能需求控制系统需求舞台机械系统需求分析保证演出安全实现智能化控制提高舞台机械设备运行效率设计目标与原则舞台机械设计方案03舞台高度调节01舞台尺寸规划02舞台分区设计舞台布局规划机械设备选型及配置01020304电动吊杆舞台灯光设备音响设备舞台幕布系统防坠落保护防火措施电源安全紧急疏散通道安全防护措施设计电气控制系统设计方案控制中心设计信号传输方式安全保护机制电气控制系统架构电机选型根据舞台机械设备运行需求，选用高效、节能的电机，确保设备平稳运行。
变频器配置配置变频器，实现对电机的无极调速，提高设备使用灵活性。
传感器及检测元件选用高精度、高稳定性的传感器和检测元件，实现对舞台机械设备的实时监测和精确控制。
主要电气设备选型及配置01自动化控制02远程监控03智能调度智能化控制技术应用安装调试与验收方案设备安装流程安排设备清点与检查01设备定位与安装02电气接线与调试03调试方法及步骤说明单机调试问题处理与改进验收标准根据国家相关标准和设计要求，制定详细的验收标准。
验收标准应包括设备性能参数、安全性能、外观质量、使用功能等方面。
要点一要点二验收程序验收程序应包括预验收、正式验收和整改验收三个阶段。
预验收是在设备安装调试完成后进行的初步检查，主要检查设备安装是否符合设计要求、是否存在安全隐患等；正式验收是在预验收合格后进行的全面检查，需对设备的各项性能指标进行测试和评估；整改验收是在正式验收提出问题后进行的问题整改情况检查，确保问题已得到妥善解决。
舞台机械设计
目录第一章舞台机械工程总体要求 (3)1.1舞台机械工作内容及工作范围 (3)1.2质量保证 (4)1.3 文件提交与审查 (4)第二章舞台机械工程通用技术规范与要求 (8)2.1适用范围 (8)2.2采用标准 (8)2.3机件的通用要求 (9)2.4噪声与振动 (17)2.5电气设备 (18)2.6涂层与表面处理 (20)第三章单项设备及电气 (22)3.1 大剧场舞台机械台下设备 (22)3.2 大剧场舞台机械台上设备 (27)3.3 小剧场舞台机械台下设备 (34)3.4 小剧场舞台机械台上设备 (35)3.5 音乐厅舞台机械 (42)3.6图纸清单 (43)3.7电气与控制 (45)3.8功率计算 (51)第四章设计制造、综合安装施工 (54)4.1公司简介 (54)4.2设计制造能力 (54)4.3项目主要成员（施工） (56)4.4工程业绩 (57)4.5主要安装工序 (58)4.6验收 (60)4.7质量控制 (60)4.8服务承诺及技术培训方案 (61)第一章舞台机械工程总体要求1.1舞台机械工作内容及工作范围红河剧院舞台机械工程的主要特点、工艺配置、设备类型、数量和主要规格等内容见第三章单项设备技术。
我们按招标文件的要求，提供整套剧场舞台机械设备及控制系统，并提供为完成全部舞台机械工程的服务。
我们提供的剧场舞台机械设备及控制系统均是全新的，具有技术先进、性能完备、安全可靠、使用操作方便、维修简单的特点，同时，设备的噪声符合剧场演出的标准。
1.1.1我们的责任我们提供技术规范与要求或图纸中所列出的、提及的、计划的或隐含的所有设备、器件、材料和作业，以及为完成安装、调试所需的材料、工具、仪器以及为维持正常运行所必需的技术支持、技术文件和资料，并对其质量负责。
还对工程实施过程中的人员安全（包括意外事故）负责。
我们对所有分包商或合作伙伴的工作及产品质量负责，确保不同分包商制造设备的完整。
舞台机械设计安装及调试资质要求
舞台机械设计安装及调试资质要求在当今快节奏的社会中，舞台机械设计安装及调试已经成为一个极具挑战性和需求的行业。
舞台机械设计安装及调试所需的资质要求也是非常严格和重要的。
在这篇文章中，我们将从深度和广度的角度来探讨舞台机械设计安装及调试的资质要求，并分析其中的重要性，最终为您提供一份有价值的文章。
让我们来看一下舞台机械设计安装及调试所需的资质要求。
在舞台机械设计安装及调试的过程中，需要具备相关的专业知识和技能。
这些知识和技能包括机械设备的安装和调试、舞台效果的设计和实施、安全管理等方面。
舞台机械设计安装及调试人员需要具备相应的学历和专业证书，例如机械设计与制造、舞台艺术设计等相关专业的学士或以上学历，以及相关的职业资格证书。
舞台机械设计安装及调试的资质要求还包括对安全和质量的要求。
舞台机械设计安装及调试是一个涉及安全风险的行业，因此安全意识和安全管理能力是非常重要的。
在这一领域，资质要求还包括对相关法律法规和标准的熟悉和遵守，以及对安全生产和质量控制的重视。
只有具备了这些安全和质量意识的资质要求，才能保证舞台机械设计安装及调试的安全和可靠。
舞台机械设计安装及调试的资质要求还涉及到对项目管理和团队协作的要求。
在舞台机械设计安装及调试的过程中，需要对项目进行全面的管理和协调，在有限的时间内完成设计安装及调试任务。
资质要求中需要包括对项目管理的能力和经验，以及团队协作和沟通能力。
只有具备了这些资质要求，才能保证舞台机械设计安装及调试的执行效率和顺利进行。
在舞台机械设计安装及调试行业中，资质要求是非常重要的。
只有具备了相关的专业知识和技能、安全和质量意识，以及对项目管理和团队协作的能力，才能胜任舞台机械设计安装及调试的工作。
我们应该重视舞台机械设计安装及调试的资质要求，加强相关的培训和学习，提高自身的专业水平和能力。
舞台机械设计安装及调试的资质要求包括对专业知识和技能、安全和质量意识，以及项目管理和团队协作能力的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
舞台机械的技术要求与设计过程
摘要：舞台机械和其他行业机械一样，属于机电设备范畴，其技术规律基本
相同，只不过它是服务于剧场的机械设备，其运行形式要满足各种文艺演出的需要。
舞台机械产品的技术构成和传统的机械产品一样，以机械、液压、电气和计
算机控制技术等为基础，由于服务对象的特点，又与剧场建筑、文艺演出有着密
切联系。
因此，各种舞台机械产品除了遵循一般机械产品的设计原则外，还应满
足相应的技术要求。
关键词：舞台机械；技术；设计
1舞台机械设备分类与作用
在这些机械设备中，最常用的是吊杆，所有的演出都必须使用吊杆来悬吊灯具、吊挂幕布和悬吊布景。
由于演出体制的原因，其他设备的使用率就很低。
非
保留剧目的剧院体制造成演出团体不能使用超大型布景，因为超大型布景造价昂贵，无法在短期内回收制作成本，因此也就不需要使用机械舞台来帮助迁换场景。
由于上述原因造成了当前剧场固定机械舞台的存在纯粹是为了显示剧场品质的象
征意义，很少具有实用价值。
相反，便携式机械舞台却得到了广泛的应用，因为
便携式机械舞台是根据演出的需要而定做的舞台，机械舞台完全是为演出服务的，因演出的需要而存在的。
2舞台机械设备安装要求
2.1安全性与可靠性
在舞台的空间里安置着众多机械设备，演出时，演员的头上、脚下都有机械
装置，对安全的要求十分突出。
因而各类机械的起停、动作顺序必须可靠无误。
稍有故障，小则影响演出，大则酿成事故。
所以安全性、可靠性在舞台机械中必
须精心考虑和设计。
2.2低噪声
舞台演出的特殊环境，要求各类机械设备在运行过程中应是无噪声或低噪声，否则会干扰表演，影响演出质量。
为此，在选择舞台机械设备的动力、运动特性、零部件材料和结构形状等各个环节应尽可能降低噪声。
2.3定位准确
舞台机械作为一种技术手段，是为演出中的各种运动服务。
因此，对各种机
械装置的升降、旋转、移动的停靠位置要求严格。
另外，有些表演动作需要多种
机械的配合，各设备之间的运动应具有较好的同步性。
2.4完善的控制系统
舞台机械的控制系统是非常复杂的。
控制系统一般要求既能单控，又能集控；既有手动控制，又有自动控制，以及可以多地控制等要求。
同时，现代化的舞台
机械控制系统还要求应具有定点定位、无级调速等控制功能和良好人机界面等。
因此，控制系统较为复杂，控制系统必须稳定、可靠和完善。
舞台工艺的拟定和设计是舞台机械产品的前提和依据。
所谓的工艺拟定和设计，就是根据剧场的功能倾、表演要求和舞台的建筑参数。
从总体上拟定舞台的
布局和舞台机械、灯光、音响等配置，进而确定所需设备的项目、类型、数量和
主要技术参数，最后反映在按比例绘制的舞台设备总体布局图上。
舞台工艺的设
计是一项综合技术设计，必须有多种技术专业，如灯光、音响、舞台美术、建筑
设计和舞台机械等的相互配合才能完成。
工艺设计总方案，是整个舞台部分的技
术总图。
它对舞台上的各专业技术起指导作用。
舞台机械技术方案的制定按照舞
台工艺总图的技术要求，设计者构思每项设备的技术方案，决定采用怎样的技术
手段来实现预定的运动，确定其技术参数。
机械零部件的设计计算舞台机械中的
零部件设计计算可按一般机械产品的方法进行，即按传统的机械零件设计计算方
法进行。
试制和定型设计这一阶段的工作包括根据现阶段的图纸试制样机，试验样机，对样机进行全面的鉴定和评审，改进不合理之处，完善全部工作图样、技术文件等。
现代舞台机械一般由舞台机械工程师配合完成。
建筑师要与机械师共同研究
确定舞台机械系统和舞台技术所需的空间：确定制造和安装舞台机械的专业厂家，
并协同厂方一起研究机械化舞台的系统问题和对建筑设计的要求，舞台工艺设计
应向土建设计提供舞台机械的种类、位置、尺寸、数量、台上和台下机械布置所
需的空间尺度、设备荷载、内力分析、预埋件、用电负荷及控制台位置等要求。
土建设计应满足舞台机械安装、检修、运行和操作等使用要求。
舞台机械运行必
须采取技术措施，确保安全运行，在运行全过程中应有相应的声、光警示信号，
但不得影响演出效果。
3舞台设计分析与建议
3.1舞台结构设计标准
在舞台机械配置这一方面中，对舞台结构实施合理设计是舞台整体能否正常
运用的首要前提，舞台结构又台板、遮蔽系统、幕布、相关道具等四部分组成，
其中，台板为表演者表演区域，在对台板展开设计时，应对表演者作品特性加以
全方位思量，从而设计出与之相符的大小。
遮蔽系统则是将某些不必要的干扰进
行排除，使观众视线始终能够在舞台之上，令一些设备无法成为观众视野阻碍，
例如在一些空中节目中，观众只能够看见表演者，却看不见威压等设备，这便是
使用了舞台遮蔽系统，若在一些表演中不适使用这一系统，则会令大量道具出现
在观众眼前，对舞台效果造成影响，因此，在对遮蔽系统设计过程中，需对其尺
寸大小加以综合考虑，才能够满足舞台设计所需。
幕布则是就是常说的背景，在
对其使用过程中，通常固定在固定位置，在对这一结构应用过程中，需对其型号、种类的不同合理安装与使用。
3.2舞台机械设计中艺术与技术的统一
若想令舞台能够适应现代形式，不仅需要对传统技术加以改进，同时还需对
艺术设计深入加强，只有将二者相互结合渗透，才能够创造出更为完美的作品。
艺术是决定技术前进道路的前提，而技术则是艺术的后盾。
伴随如今科学技术的
发展，舞台技术发展也获得了延伸，特别是在近些年依赖，舞台技术的绚丽程度
令大部分观众异常震撼，例如一年一度的春节联欢晚会，通过合理舞台机械的运用，能够将长城展现于现场观众眼前，令观众生出身临其境的感觉，同时通过VR
技术的引入，令现场观众能够发挥更大的想象空间，使观众能够纵情享受舞台效
果，这这一技术上，不仅对舞台机械的艺术价值加以显现，同时也是时代进步最
为显著的特点。
4舞台技术与舞台美术创造
4.1灯光技术
舞台设计者可利用照明系统，调节舞台乃至整个场馆的氛围，营造出身临其
境的感觉，可引发观众的共鸣，使其投入舞台表演中。
在舞台美术创造中，不同
颜色的灯光可呈现出不同的舞台效果，如红色及黄色等暖色调灯光，适用于表达
浓烈、激动的心情;蓝色等冷色调灯光，适用于表达婉约、忧郁的感情。
在舞台
技术与舞台美术创造配合中，舞台设计者可通过对表演场馆灯具的合理选择与布置，呈现期望的灯光效果。
4.2特效技术
特效技术是舞台表演必不可少的内容。
通过电脑制作的特殊效果，呈现出舞
台中不存在的事物与场景，如雷雨效果、闪电效果等。
这可以提升舞台表演的观
赏性和视觉效果。
舞台表演中常用的特效技术包括声音特效与视觉特效两种，舞
台设计者可通过舞台烟雾机或雪花机，呈现期望的特效。
在电子信息技术推陈出
新的背景下，舞台设计者可在舞台表演中引进先进技术，增强特效的舞台美术创
造效果。
4.3道具应用
道具是舞台表演的重要工具之一。
舞台设计者需结合演员的服装、表演要求
和布景等要素，合理选择舞台道具，呈现出协调统一的舞台环境。
在传统的舞台
表演中，道具主要为人工制作，在真实性方面稍显不足，难以引导观众进入舞台
情境，舞台表演观赏性偏低。
在信息技术良好发展的当下，舞台设计者可通过影
像投影技术、电子动画技术等舞台技术，创造逼真形象的道具，为舞台表演增色。
5结语
总之，设计师在设计之初就会考虑到布景的运动形式、演员的上场方式和场
景的迁换方法等因素，技术人员根据设计师的构想提出运用机械的解决方案，这
就是便携式机械舞台产生的原由。
当然，便携式机械舞台受制于剧场舞台台板的
客观条件。
参考文献：
[1]吴宇，王坤.新媒体视域下戏剧艺术的传播与传承[J].大舞台，2015（9）.
[2]刘海燕，刘洋，曹磊.多媒体对舞台幻觉艺术的创设与呈现[J].中国戏剧，2016（3）.。
