冷冲压模具设计
冷冲压工艺与模具设计绪论
数字通信设备生产
冷冲压技术在数字通信设备生产中也非常常见， 例如手机中的精密零部件。
航空航天工业
冷冲压技术在航空航天工业领域也得到了广泛 的应用，例如飞机的外壳部件。
冷冲压的原理和过程
冷冲压是利用冲裁模和冲裁机械的压力，将金属板材加工成所需的形状。冷 冲压工艺一般包括五个过程：上料、定位、成形、冲裁、废料排除。
模具的精度要求是要达到国家标准，确保加工出来的零件精度和尺寸稳定一 致，能够达到设计要求。
模具的表面处理及涂层技术
1 石墨涂层
通过镀石墨涂层的方式能够大幅提高模具的防粘脱性、耐磨性。
2 表面喷涂处理
紫铜、白铜、硬铝等材料的表面处理，能够提高其的耐蚀性、耐磨性、耐高温性。
3 电镀处理
表面电镀是提高模具表面硬度、耐磨性的技术之一。
命，因此需要选择合适的模具材料。
3
确定零件
根据需要打造的元件和件装配关系，确定 加工零件型号和形状。
模具设计
按照所需的零件形状和要求，设计包括上 下模、上下模板、自动卡模等在内的模具 涉及的各项要素。
模具的分类
上下模式模具
上下模式模具是将一块板材放在 上模板上，再由下模板下压，实 现成型。
分段模具
3 材料利用率高
冷冲压能有效节约材料，使得原材料的利
冷冲压过程中不会产生废气废液，避免了对 环境的污染。
冷冲压工艺的应用领域
汽车零部件加工
冷冲压技术在汽车零部件生产中应用广泛，例 如车身、底盘等。
家电电器制造
冷冲压技术在家用电器生产中被广泛应用，例 如冰箱、洗衣机等。
2 卷料机
卷料机用于卷取成型后的金属板材，为后序加工做好准备。
3 切割机
切割机主要用于将冷卷板剪成所需的厚度及长度，并去除边缘毛刺。
冷冲压模具设计讲解
冷冲压模具设计讲解冷冲压模具是一种常用的金属加工工艺，广泛应用于汽车、家电、电子、航空航天等领域。
它可以用于制造各种零部件，如车身件、发动机罩、门板等。
冷冲压模具设计是冷冲压工艺中至关重要的一环，其设计质量直接影响产品的加工质量，生产效率以及成本。
本文将从冷冲压模具设计的基本原理、设计要点和注意事项等方面进行详细讲解。
一、冷冲压模具设计的基本原理1.合理性原则：冷冲压模具的设计应该符合工艺要求和产品设计要求，具有合理的结构和尺寸，能够保证产品的质量和加工效率。
同时，还需要考虑模具的使用寿命和维修保养方便性。
2.可靠性原则：冷冲压模具设计必须具有良好的稳定性和可靠性，能够保证生产过程中的安全和稳定性，避免因模具失效而造成生产事故。
3.高效性原则：冷冲压模具设计应该尽可能提高生产效率，减少加工成本，提高产品的质量和竞争力。
因此，在设计过程中需要考虑如何降低模具的制造成本和加工时间，提高模具的使用效率。
4.可维护性原则：冷压模具在使用过程中难免会出现磨损和故障问题，因此必须考虑模具的维护保养性，使模具更容易维修和更换零部件，延长模具的使用寿命。
以上是冷冲压模具设计的基本原理，了解这些原理对于冷冲压模具设计者来说十分重要，可以指导设计过程并提高设计质量。
二、冷冲压模具设计的要点1.模具结构设计：冷冲压模具结构设计应该合理，包括上模、下模、导柱、导套等各部分之间的配合精度和间隙，以确保加工精度和产品质量。
同时，还需要考虑模具的装配和拆卸方便性，以及模具操作人员的安全。
2.模具材料选择：冷冲压模具通常使用的材料有工具钢、合金钢等，这些材料具有高硬度、高强度和抗磨损性能，能够满足冷冲压工艺的要求。
在选择模具材料时需要根据产品的要求和生产环境等因素进行综合考虑。
3.模具表面处理：模具表面处理是冷冲压模具设计中至关重要的一环，它直接影响产品的加工质量和模具的使用寿命。
常用的模具表面处理方法有热处理、镀硬铬、氮化等，这些处理可以提高模具的硬度和耐磨性能，延长模具的使用寿命。
冷冲压模具课程设计与毕业设计指导
冷冲压模具课程设计与毕业设计指导1. 冷冲压模具的基础知识1.1 什么是冷冲压模具？嘿，大家好！今天咱们来聊聊冷冲压模具，听起来有点高大上，但其实就是个很实用的东西。
冷冲压模具嘛，简单来说就是在常温下，把金属材料压制成我们需要的形状。
想象一下，就像用手把面团压成饼一样，只不过我们用的是机械的力量。
这样做的好处是，能节省能源，还能保持材料的强度，真是一举两得啊！1.2 冷冲压模具的应用领域冷冲压模具可不是随便哪里都能用的哦，咱们在生活中能见到它的身影，比如说汽车零部件、电子产品外壳，甚至一些日常用品。
你想想，那些精致的手机外壳，背后都是冷冲压模具的功劳。
想要把金属板材变成各种复杂的形状？没问题，模具就来帮你解决这个难题。
就像你去餐厅点餐，厨师总有办法把简单的食材变成美味的佳肴，模具也一样，能把冷冰冰的金属变得有趣又实用。
2. 课程设计的重要性2.1 理论与实践相结合那么，为什么冷冲压模具的课程设计如此重要呢？嘿，这里就要说到理论与实践相结合的问题了。
光有理论知识不够，得动手操作，才能真正理解这些模具是如何工作的。
你知道的，纸上得来终觉浅，绝知此事要躬行嘛！当你亲自设计一个模具，从构思到最终完成，你会发现，原来这其中有很多小细节需要注意，真是让人意外。
2.2 设计思路的培养而且，课程设计还可以帮助你培养设计思路。
很多学生在开始设计的时候，可能脑子里一片空白，不知道从哪入手。
这个时候，老师的指导就显得特别重要。
就像你在攀登高峰时，有个向导带着你，能让你少走很多弯路。
老师会教你如何分析零件结构，如何选择材料，甚至还会传授一些设计的“小窍门”。
嘿，这些可都是你未来工作中必不可少的技能哦！3. 毕业设计的挑战与乐趣3.1 挑战重重说到毕业设计，大家可能会想，“哎呀，这可真是个大工程！”没错，毕业设计不仅仅是一个项目，更是对你知识和技能的全面检验。
你得从头到尾，自己一个人完成这个设计，听起来是不是有点吓人？但别担心，挑战其实也是一种乐趣。

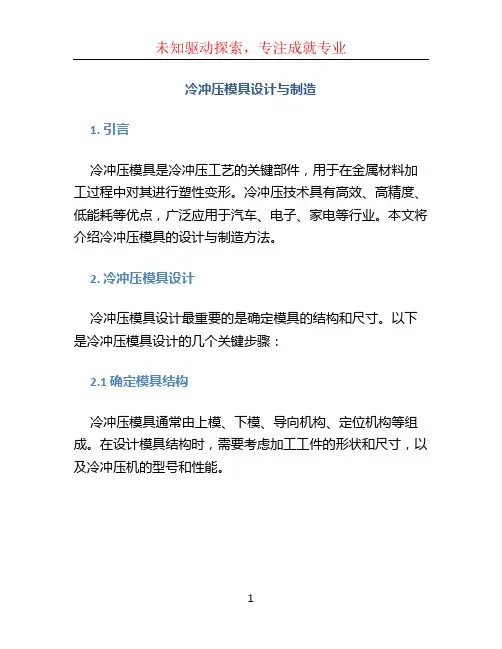

冷冲压模具设计与制造
冷冲压模具设计与制造1. 引言冷冲压模具是冷冲压工艺的关键部件，用于在金属材料加工过程中对其进行塑性变形。
冷冲压技术具有高效、高精度、低能耗等优点，广泛应用于汽车、电子、家电等行业。
本文将介绍冷冲压模具的设计与制造方法。
2. 冷冲压模具设计冷冲压模具设计最重要的是确定模具的结构和尺寸。
以下是冷冲压模具设计的几个关键步骤：2.1 确定模具结构冷冲压模具通常由上模、下模、导向机构、定位机构等组成。
在设计模具结构时，需要考虑加工工件的形状和尺寸，以及冷冲压机的型号和性能。
2.2 确定模具尺寸模具尺寸的确定与工件的形状、尺寸和厚度有关。
需要考虑到材料的强度和可加工性，在满足工件要求的前提下，尽量减小模具的尺寸。
2.3 设计模具零件根据模具结构和尺寸，设计各个零部件的形状和尺寸。
主要包括上模、下模、导柱、导套、顶杆等零件。
在设计过程中，需要考虑零件的材料选择、工艺性能和加工精度。
2.4 确定模具的工装冷冲压模具的工装通常包括导向套、切断装置、定位装置等。
根据工件的特点和加工要求，选择合适的工装，并合理布置在模具上。
3. 冷冲压模具制造冷冲压模具的制造需要经过以下几个步骤：3.1 材料准备选择适合的模具材料，通常使用优质合金工具钢。
根据模具的使用要求，选择合适的材料硬度和韧性。
3.2 切削加工根据模具设计的零部件图纸，进行车、铣、磨等切削加工。
确保模具的尺寸和形状符合设计要求。
3.3 加工热处理通过热处理过程，提高模具材料的硬度和耐磨性。
常见的热处理方法包括淬火、回火等。
3.4 组装和调试将各个零部件按照设计要求组装成完整的模具，并进行调试。
确保模具的各个部位协调运动，完成工件的加工过程。
3.5 表面处理对模具进行表面处理，提高模具的耐磨性和表面光洁度。
常见的表面处理方法包括硬质激光熔覆、电火花加工等。
4. 模具试产与调试完成冷冲压模具的制造后，需要进行试产和调试。
通过试产，测试模具的性能和质量，同时对模具进行优化和调整，以满足工艺要求和工件质量要求。
冷冲压工艺与模具设计
第四章 模具设计CAD
正装式复合模
▪ 冲孔废料由上模向下推出，落在 下模表面，需要及时清除，操作 不如倒装式复合模方便，且不太 安全。在冲裁过程中，板料被凸 凹模与下模的弹性顶件器压紧， 故冲出的制件较平整，尺寸精度 也高，适合于薄料冲裁。
▪ 本模具结构紧凑，也较简单。凹 模2被螺钉紧固后，凸模5通过凸 模固定板3也被紧固，这样易保证 同轴度。靠弹性卸料板6卸料。冲 孔废料由推杆8推出，上模通过模 柄9固定在压力机滑块上。
21
This is a photographic template – your photograph should fit precisely within this rectangle.
谢谢！
© 2014 Eaton. All rights reserved.
▪ 该模具采用后侧导柱模架，条料 由右向左送入，操作方便，安装 调试也简便。
凸凹模 落料凹模
19
冲孔凸模
第五章 课堂小结
20
第五章 课堂小结
重点与难点 冷冲压特点、冲压基本工序和内容、模具的分类
作业 列举常用的模具设计软件，并简述其用途和功能。 冲裁模的基本组成部分。 从日常生活中找到一个冲压件，并简述其工艺过程（1-3个工艺）。 学习方法 学习时不但要注意系统学好本学科的基础理论知识，而且要密切联系生产实 际，认真参加实验、实训、课程设计等实践性教学环节，同时还要注意沟通与基 础学科和相关学科知识间的联系，培养综合运用知识分析解决实际问题的能力。
生产条件； 生产批量等
综合分析
分析比较 确定
各因素影响
冲压工艺方案
产品质量 生产效率 模具寿命
9
2.3 冲压工艺方案的确定
冷冲压工艺制定及模具设计实例冲压与模具15640
具体内容包括冲压工艺规程卡片（如表8-4所示）、冲 压工序卡片、工艺路线明细表等。在大批量生产中，需要 制定每个零件的工艺过程卡和工序卡；成批生产中，一般 需要制定工艺过程卡；小批量生产一般只需要填写工艺路 线明细表。
对于重要的冲压件工艺制定和模具设计，往往还需要 编制计算说明书。计算说明书的内容包括：1冲压件工艺性 分析；2毛坯尺寸计算；3排样及剪板；4工序次数及工序件 形状和尺寸；5工艺方案的技术、经济性分析比较；6模具 结构形式分析；7模具主要零件结构、材料、公差、技术要 求等；8凸、凹模工作部分尺寸与公差确定；9模具主要零 件强度计算、压力中心、弹性元件选用和核算；10设备类 型、吨位、主参数等。
主要根据确定的冲压工艺和冲压件形状特点、精度 要求、生产批量、模具加工条件、操作是否方便与安全 等要求，以及利用现有通用机械化、自动化装置的可能 性等，选定冲模类型及结构形式。
此外还需要进行必要的计算，包括模具零件强度计 算、压力中心计算、弹性元件选用和核算，再进行模具 总装配图设计、列出模具零件明细表，设计模具凸、凹 模等工作零件以及非标准零件的技术图纸。
8.1.2 分析冲压件的工艺性
汽车前大灯外壳
连接件
8.1.3 冲压工艺方案的确定
1.确定工序性质
翻边零件图
翻边件的工序安排
直接翻边成形
一次拉深成形：采用落料并冲Ф11孔、拉深、冲Ф23孔 的工艺方案，使凸缘保持为弱区，则可以一次拉深成形。
不能采用：落料、拉深、冲Ф23孔的工艺方案 。
变形减轻孔的应用
8.1.3 冲压工艺方案的确定
2.工序数的确定 3.工序顺序的确定
弯曲前冲孔
多孔拉深件拉深后冲孔
4.工序的合并
冷冲压工艺与模具设计
多工位级进模是一种高效率的冲模，可在一 副模具上完成多个工件的加工。设计时需考 虑工件的排列方式、送料方式、定位精度等 因素，确保生产效率和产品质量。
典型复合模和多工位级进模结构分析
典型复合模结构分析
以落料、冲孔复合模为例，其结构包括上模 、下模和导柱导套等部分。上模装有冲孔凸 模和落料凹模，下模装有卸料板、导料板和 定位销等。工作时，上模下行完成冲孔和落 料工序，废料从卸料板排出。
冷冲压工艺与模具设计
contents
目录
• 冷冲压工艺概述 • 冷冲压模具设计基础 • 冲裁工艺与模具设计 • 弯曲工艺与模具设计 • 拉深工艺与模具设计 • 其他冷冲压工艺与模具设计
01 冷冲压工艺概述
冷冲压定义及特点
冷冲压定义
冷冲压是在常温下利用冲模在压力机 上对材料施加压力，使其产生分离或 变形，从而获得一定形状、尺寸和性 能的产品零件的加工方法。
工序的冲裁模。生产效率高，但结构复杂，制造难度较大，适用于形状
复杂、精度要求高的零件生产。
Байду номын сангаас
04 弯曲工艺与模具设计
弯曲变形过程分析
01
02
03
弹性变形阶段
凸模开始接触坯料并下压， 坯料发生弹性压缩和弯曲。
塑性变形阶段
随着凸模继续下压，坯料 产生塑性变形，弯曲程度 逐渐增大。
校正阶段
弯曲变形完成后，凸模回 程，弯曲件在弹性恢复作 用下得到校正。
复合式拉深模
03
结合多种模具结构的特点，实现多工位连续拉深，提高生产效
率和产品质量。
06 其他冷冲压工艺与模具设 计
成形工艺原理及分类
成形工艺原理
冷冲压成形工艺是利用模具使金属板 材在室温下产生塑性变形，从而获得 所需形状、尺寸和性能的零件的加工 方法。
冷冲压模具设计要点
冷冲压模具设计要点
1.材料选择：冷冲压模具所使用的材料应具有高强度、耐磨损和耐腐
蚀的特性，一般常用于模具制作的材料有工具钢、硬质合金、高速钢等。
2.结构设计：冷冲压模具的结构设计应考虑到模具的强度、刚性和稳
定性，以保证模具在使用过程中能够承受大的载荷和高频的工作循环，同
时也要考虑到模具的拆卸和维护方便。
3.设计尺寸：模具设计的尺寸应根据产品的形状、尺寸和要求来确定，其中应考虑到材料的伸缩性、弹性以及工艺的要求等因素，确保成形后的
产品尺寸精度和表面质量。
4.几何形状：冷冲压模具的几何形状应符合产品的要求，具有合理的
结构，以利于金属材料在成形过程中的流动和填充，同时也要避免产生应
力集中和变形等问题。
5.寿命和耐磨性：冷冲压模具在使用过程中会受到金属材料的冲击和
磨损，因此需要具备良好的耐磨性和长寿命，可以通过表面涂层、热处理
以及硬质合金加工等方式来提高模具的寿命。
6.润滑和冷却：在冷冲压过程中，为了减少摩擦和热量的产生，需要
对冷冲压模具进行润滑和冷却处理，以保证模具的正常工作和生产效率。
7.精度和控制：冷冲压模具的设计要考虑到产品的精度和控制要求，
包括成形厚度、尺寸公差、直角度、表面平整度等，以保证产品的质量和
性能。
8.模具标准和规范：对于冷冲压模具的设计，应按照相关的标准和规
范进行设计，以确保模具的质量和安全性。
冷冲压模具设计的要点主要包括材料选择、结构设计、设计尺寸、几何形状、寿命和耐磨性、润滑和冷却、精度和控制，以及模具标准和规范等方面。
只有综合考虑以上要点并灵活运用，才能设计出高质量、高效率的冷冲压模具。
冷冲压模具设计标准
冷冲压模具设计标准
冷冲压模具是一种用于金属材料成形加工的工具，其设计标准对于产品质量和
生产效率具有重要的影响。
在进行冷冲压模具设计时，需要考虑多种因素，包括材料选择、结构设计、加工工艺等方面。
本文将从这些方面对冷冲压模具的设计标准进行详细介绍。
首先，材料选择是冷冲压模具设计的关键。
模具的材料需要具有足够的硬度和
耐磨性，以保证长时间的使用寿命。
同时，材料还需要具有较高的强度和韧性，以承受冲击和挤压的力量。
常见的冷冲压模具材料包括工具钢、硬质合金等，设计者需要根据具体的工件材料和加工工艺来选择合适的模具材料。
其次，结构设计是冷冲压模具设计的重要环节。
模具的结构需要合理布局，以
确保工件的成形精度和表面质量。
在设计模具结构时，需要考虑到模具的开合方式、导向装置、顶出装置等，以及模具的冷却系统和润滑系统。
合理的结构设计可以提高模具的使用寿命，减少维护成本，提高生产效率。
另外，加工工艺也是冷冲压模具设计的重要内容。
模具的加工工艺需要考虑到
模具的制造成本、加工难度和加工精度。
在进行模具加工时，需要选择合适的加工设备和工艺，保证模具的尺寸精度和表面质量。
同时，还需要进行模具的热处理和表面处理，以提高模具的硬度和耐磨性。
综上所述，冷冲压模具设计标准涉及到材料选择、结构设计和加工工艺等多个
方面。
设计者需要综合考虑这些因素，以确保模具具有良好的使用性能和经济性。
只有在严格遵循设计标准的基础上，才能设计出高质量、高效率的冷冲压模具，满足不同工件的加工需求。
冷冲压模具设计(反拉深)汇总
目录1 前言………………………………………………………………‥31.1 题目的由来……………………………………………………‥31.2 具体的题目及零件工艺分析.......................................‥3 2 冲压工艺方案 (3)2.1 修边余量的确定 (3)2.2 坯料直径的计算 (4)2.3 拉深系数的计算 (4)2.4 拉深次数的计算 (4)2.5 冲压工艺设计及工艺方案确定（工序冲件图绘制）............4 3 冲压模具设计 (5)3.1 落料模、拉深模的设计或落料拉深复合模的设计 (5)3.2 冲压力的计算 (7)3.3 冲压设备的选定 (8)3.4 模柄尺寸及其它相关尺寸确定 (8)3.5 强度校核………………………………………………………‥93.6模具材料与热处理………………………………………………9 4 模具关键零件加工工艺编制…………………………………‥164.1 凸模加工工艺编制 (16)4.2 凹模加工工艺编制 (16)4.3 凸凹模加工工艺编制 (17)5 结束语……………………………………………………………‥17 前言1.1 题目的由来在教育主管部门的关怀下，在院系领导的关心、关注下，在《冲压成型技术》课程实践考核方案获得通过之后，由专业老师出题，进行与冲压、模具、加工有关的综合设计，重点考核综合运用冲压知识、工序与工序衔接复合、拉深曲线拟合(或正拉深与反拉深的应用、在掌握模具制造工艺基础上正确利用合理模具结构解决冲压件成形问题能力。
1.2 具体的题目及零件工艺性分析1对以下冲压件（材料08FAl, 厚度1mm ）进行冲压工艺设计、模具设计，对关键模具零件进行加工工艺编制，按要求绘制模具装配图、关键模具零件的零件图，编写设计计算说明书，正确回答有关提问。
将以上长度方向尺寸各加上1mm图1.1 冲压件2、材料及强度、刚度。
该零件的材料为硬度t=1.5的08FAL 钢，具有优良的冲压性能。
冷冲压模具设计过程
冲压设备规格的确定，主要取决于工艺参数及冲模结构尺寸，对于曲柄压力机来说，必须满足以下要求：
2
3
4
一、冷冲压模具设计的一般步骤
压力机的公称压力必须大于冲压工艺力的总和，对于拉深件还须计算拉深功；
压力机的装模高度必须符合模具闭合高度的要求，其关系式为： H最大一H1- 5mm≥H模≥H最小一H1+10mm
压力机的台面要满足工件成形的要求，如对拉深工序所用的压力机，其行程必须大于该工序中工件高度的2~2.5倍，以便放入毛坯和取出工件；
二、冷冲压模具设计实例
二、冷冲压模具设计实例
4.模具的总体设计
根据上述各步计算所得的数据及确定的工艺方案,本模具的总图如下图所示。条料沿两个导料销送进，由固定挡料销控制其进距。卸料采用弹性卸料装置，将条料从凸模上卸下。拉深时压边圈压住坯料，拉深完了由装在模座之下的顶出装置通过顶杆、顶件块（压边圈）将制件从下模中顶出或由装在上模中的推出装置通过推杆、推件块将制件从上模中推出。
设计计算说明书应能反映所设计的模具是否可靠和经济。
01
设计计算说明书应以计算内容为主，要求写明整个设计的主要计算及简要的说明。
02
对于计算过程的书写，要求写出的公式并注明来源，同时代入相关数据，直接得出运算结果。
03
在设计计算说明书中，还应附有与计算有关的必要简图，如压力中心的计算中应绘制工件的排样图；确定工艺方案时，需画出多种工艺方案的结构图，以便进行分析比较。
下料
剪板机
2
落料拉深
冲压模具设计——第一章PPT课件
第二节 冷冲压设备
1
第一章 冲压加工概述与冲压设备
第一节 冲压加工概述 一、概念
• （冷）冲压——指在室温下，利用安装
在压力机上的模具对材料施加压力，使
其产生分离或塑性变形，从而获得所需
零件的一种压力加工方法。
加工对象：主要金属板材 加工依据：板材冲压成形性能（主要是塑性） 加工设备：主要是压力机 加工工艺装备：冲压模具
21
第一章 冲压加工概述与冲压设备
压力机技术规格 • （1）标称/公称压力：
• （2）滑块行程长度：成形拉深件和弯曲件应使滑 块行程长度大于制件高度的2.5～3.0倍。
• （3）行程次数
• （4）工作台面尺寸 长、宽尺寸应大于模具下模座尺寸，每边留出
60~100mm（50~70mm）。
22
第一章 冲压加工概述与冲压设备
“一模一样”的关系。冲模没有通用性。
冲模是冲压生产必不可少的工艺装备。它决定
着产品的质量、效益和新产品的开发能力。
冲模的功能和作用、冲模设计与制造方法和手
段，决定了冲模是技术密集、高附加值型产品。
4
第一章 冲压加工概述与冲压设备
冲 压 生 产 场 景
5
第一章 冲压加工概述与冲压设备
• 典型冲压模具
三、冲压工序分类
• 分离工序——是指坯料在冲压力作用下，变形部分 的应力达到强度极限σb以后，使坯料发生断裂而产 生分离。
• 分离工序主要有剪裁和冲裁等。
• 成形（变形）工序——是指坯料在冲压力作用下，
变形部分的应力达到屈服极限σs，但未达到强度极 限σb，使坯料产生塑性变形，成为具有一定形状、
尺寸与精度制件的加工工序。 • 成形工序主要有弯曲、拉深、翻边、旋压等。
冷冲压工艺与模具设计课程设计
冷冲压工艺与模具设计课程设计一、前言冷冲压工艺与模具设计是机械制造领域中非常重要的课程。
它的主要内容包括零件的设计原理、模具设计、冷冲压成形工艺、模具加工与制造等方面。
在实际应用中，冷冲压工艺与模具设计被广泛应用于汽车制造、电子制造、航空航天、建筑等领域。
本文将以冷冲压工艺与模具设计为主题，介绍在课程设计中所需要掌握和应用的基本知识和技术方法，以期对读者提供帮助，同时也希望能够为该领域的研究工作者提供一些借鉴。
二、冷冲压工艺介绍冷冲压工艺是一种以冷态下对金属零件进行塑性变形的加工方法，它是一种高效、节能、高精度的金属加工技术。
冷冲压工艺与模具设计的基本原理如下：1.原料的选择：冷冲压工艺通常使用冷轧板材或卷材作为加工原料，这种材料表面平整光滑，能够保证零件制造的精度和表面质量。
2.模具设计：冷冲压工艺的模具通常由上下两部分组成，分别搭载在压力机的卧轴上，并通过几组导柱保持平稳。
在模具制造过程中需要特别注意模具的材质、热处理和加工工艺，以保证制造出高质量的模具。
3.工艺参数的要求：冷冲压成形工艺的工艺参数包括压力、速度、温度、润滑和冷却等，需要根据加工原料的特性和零件的要求选择合适的参数。
4.工艺控制：在冷冲压成形的过程中，需要根据加工原料的特性和零件的要求对工艺进行控制，如调整压力、速度等参数，以保证零件的质量和精度。
三、模具设计介绍模具设计是冷冲压工艺中非常重要的一环，它直接决定了冷冲压零件的精度和质量，包括以下几个方面：1.模具结构：模具结构应该尽量简单，并且容易加工、调整和维护。
模具结构的设计应该考虑到零件的形状、成形难度和工艺要求等相关因素。
2.模具材质：模具材质应该具有高强度、高硬度、高耐磨性和高温强度等特性。
常见的模具材料有工具钢、硬质合金等。
3.模具加工工艺：模具的加工工艺包括粗加工、中加工和精加工等环节，需要采用不同的工艺方法和加工设备，以保证模具加工的精度和质量。
4.工艺参数的选择：选择适当的压力、速度、温度、润滑和冷却等参数，可以有效地改善成形质量，降低成形难度。
教案冷冲压工艺及模具设计
冷冲压工艺及模具设计教案课题成型零件的结识一、冲压变形特点课程名称: 《冷冲压工艺及模具设计》授课日期:教学进程及内容-11．教学引入（约5min）从生活中的冲压件开始将学生带入冲压的世界【表达方式】展示图片，配合讲解2．冲压的概念、特点及应用（约15min）【重要内容】冷冲压概念；冷冲压定义；冷冲压生产优点；冷冲压缺陷；冷冲压合用场合。
【教学示例】展示冲压生产场景图片，展示冲压件，平常用品和高科技产品3．冷冲压的现状和发展动向(约22min)【重要内容】1)、冲压工艺方面：冷挤压精密冲裁超塑性成形法2)、冲模方面3)、冲压设备和冲压自动化方面【教学示例】图片展示各类发展方向与先进制造设备4．冷冲压基本工序分类（约25min）【重要内容】1) 按变形性质分：可分为分离工序和成形工序2) 按基本变形方式分：可分为冲裁、弯曲、拉深、成形、立体压制3) 按工序组合形式分类：单一工序；组合工序。
【教学示例】图片展示各类基本工序，并进行分析5． 本课程的任务和学习方法（约10min ） 【重要内容】学习方法：学习时不仅要注意系统学好本学科的基础理论知识，并且要密切联系生产实际，认真参与实验、实训、课程设计等实践性教学环节，同时还要注意沟通与基础学科和相关学科知识间的联系，培养综合运用知识分析解决实际问题的能力。
6． 教学小结（约3min ）回顾本次课的重点与难点 布置课外任务授 课 方案 2课程名称: 《冷冲压工艺及模具设计》 授课日期:教学进程-27．教学引入（约5min）回顾上次课内容，并引出变形基础对冲压的重要性【表达方式】8．塑性变形、塑性、变形抗力的概念（约15min）【重要内容】讲解塑性变形、塑性、变形抗力及塑性指标的概念。
【教学示例】9．影响金属塑性和变形抗力的因素(约25min)【重要内容】影响金属的塑性和变形抗力的因素金属组织变形温度变形速度尺寸因素【教学示例】10．应力和主应力状态图（约25min）【重要内容】拟定应力和主应力【教学示例】展示点的应力状态图、9种主应力状态图、金属的应力-应变图、11．应变及主应变状态图（约10min）【重要内容】拟定应变和主应变【教学示例】展示3种主应变状态图、矩形板拉深实验——最小阻力定律实验图、变形趋向性对冲压工艺和影响图、环形毛坯的变形趋向图12．教学小结（约5min）回顾本次课的重点与难点布置课外任务授课方案3课程名称: 《冷冲压工艺及模具设计》授课日期:教学进程-313．教学引入（约4min）回顾前课程所学内容，金属变形基本概念【表达方式】提问方式14．金属变形基础规律和现象（约15min）【重要内容】应力应变基本概念及应用，主应力状态，应力应变对材料成形影响讲解卸载弹性恢复规律、反载软化现象、加工硬化现象、最小阻力定律。
冷冲压工艺与模具设计简介
高效率
冷冲压工艺具有高速操作和 自动化特点，可以大幅提高 生产效率。
精确性
冷冲压工艺可实现较高的加 工精度和尺寸稳定性，适用 于需要高精度零件的领域。
可靠性ห้องสมุดไป่ตู้
冷冲压工艺通过模具的定位 和控制，确保产品质量的一 致性和可靠性。
工艺的发展历程和现状
冷冲压工艺起源于19世纪，经过长期发展和改进，如今已成为现代工业中关键的制造技术之一，推动了许多 行业的发展。
模具的制造成本较高，因此在模具设计中需要考虑成本效益和生产效率。
模具的三维建模技术
通过使用三维建模软件，可以快速准确地设计模具的三维模型，提高模具设 计的效率和精度。
模具设计中的CAE分析和优化
利用计算机辅助工程（CAE）软件，可以进行模具设计的数字化分析、优化 和验证，从而提高模具设计的质量和性能。
模具设计的重要性
模具设计是冷冲压工艺中至关重要的一环。合理的模具设计可以保证产品的 质量、减少生产成本，并提高生产效率。
模具设计中的要求和挑战
1 复杂形状
冷冲压工艺要求模具能够加工出复杂的形状，对模具的设计提出了较高的要求。
2 材料选择
模具设计需要考虑金属材料的选择，以保证模具的强度和寿命。
3 成本控制
冷冲压工艺与模具设计简 介
冷冲压工艺是一种将金属板材加工成各种形状的方法。它具有高效率、精确 性和可靠性，广泛应用于汽车、电子产品和航空航天等领域。
什么是冷冲压工艺？
冷冲压工艺是一种通过将金属板材置于冲模中，利用冲压机械的力量将其加 工成所需形状的工艺。它是金属加工中常见的一种方法。
工艺的优点和应用领域介绍
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷冲压模具设计
冷冲压模具设计是一门重要的制造技术，该技术通过塑造和压制金属原材料翻译成最终产品。
冷冲压模具设计的方法包括计算机辅助设计、3D打印和机器加工等技术的应用。
下面我们将从制造过程、设计流程、成本控制和应用领域等方面进行分析。
一、冷冲压模具制造过程
冷冲压模具制造过程包括模具测量、设备加工、热处理、抛光和装配等环节。
在测量阶段，需要使用高精度测量工具，如3D扫描仪、测微计和显微镜等。
测量结果将被输入计算机进行模具设计，绘制3D模型。
模具设计完成后，需要设置加工设备，进行模块的制造。
常用的加工设备包括数控机床、电火花加工机和线切割机等。
设备加工完成后，需要进行热处理，使得模板具有较高的耐久性和稳定性。
在模具加工的过程中，抛光则是非常重要的一环节，其需要使用高性能抛光机，使得模板表面平滑、光亮且和物质摩擦力小。
在抛光之后，需要进行装配，使得模版的各个部分可以组合在一起，达到最终的高质量产品。
二、冷冲压模具的设计流程
冷冲压模具的设计流程通常包括五个步骤：对产品的了解、设计评估、详细设计、模具制造、实验和完善。
对于产品的了解，设计团队首先要了解所需的产量、污染物、尺寸要求、货币化以及材料类型等信息。
然后针对所得信息进行分析、评估它们的可行性和可持续性。
接下来，设计团队会根据所得信息针对具体的产品进行详细的设计和制造。
三、冷冲压模具设计的成本控制
冷冲压模具设计的成本主要是由以下方面组成：硬件成本、工具和设备的成本、人员费用和测试以及批量生产的成本，因此要实现成本控制，需要在这些方面做好以下工作。
首先，团队应该在设计模板时发挥更多的想象力。
这样不仅可以使得模板制造的复杂性减少，还可以大幅度降低制造成本。
其次，需要对材料进行有效的管理，以确保使用高品质、高耐久的材料制造模板。
同时，要尽可能地排除不必要的浪费，使得材料得到充分利用。
最后，改善生产流程和管理方法，以提高作业效率和节约工作时间。
此外，通过采用高性能和节能型的加工设备，也可以降低成本。
四、冷冲压模具设计的应用领域
冷冲压模具设计的应用领域非常广泛，例如焊接、快速成型、精密模制、冷锻机、热成型、汽车制造以及制药和医疗器
材等行业。
设计团队可以根据不同行业的需求开发特定的模板，针对每个行业开展大量的研究和创新。
总结
冷冲压模具设计是一项重要的技术，可以有效地提高生产效率和质量。
对于制造行业而言，它特别具有重要意义。
随着
3D打印和机器加工等工业技术的快速发展，我们相信冷冲压
模具的制造和应用将会更加高效、便捷和快速。
