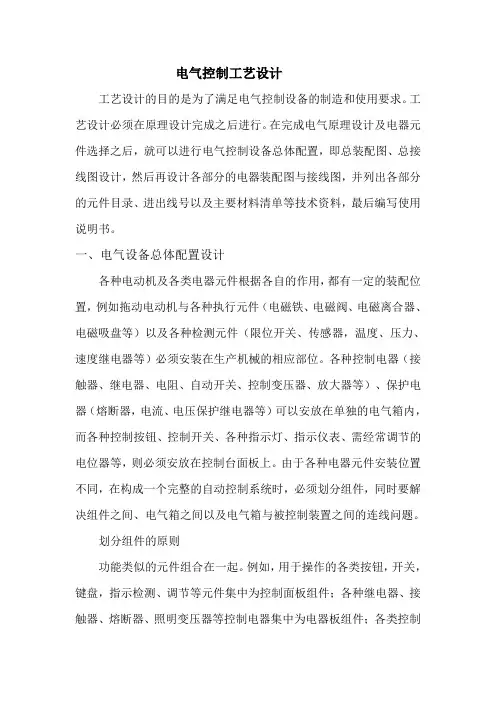

一、电气设备总体配置设计

各种电动机及各类电器元件根据各自的作用，都有一定的装配位置，例如拖动电动机与各种执行元件

（电磁铁、电磁阀、电磁离合器、电磁甲壳等）以及各种检测元件（限位控制器、传感器，温度、压力、速度继电器

等）必须安装在生产机械的相应部位。各种控制电器（接触器、继电器、电阻、自动开关、控制变压器、放大器

等）、维护电器（熔断器，电流、电压维护继电器等）可以放置在单独的电气箱内，而各种掌控按钮、掌控控制器、

各种指示灯、指示仪表、需经常调节的电位器等，则必须安放在控制台面板上。由于各种电器元件安装位置

相同，在形成一个完备的自动控制系统时，必须分割组件，同时必须化解组件之间、电气箱之间以及电气箱与被

控制装置之间的连线问题。

%!分割组件的原则

（%）功能类似的元件组合在一起。例如，用于操作的各类按钮，开关，键盘，指示检测、调节等元件集中为

控制面板组件；各种继电器、接触器、熔断器、照明设备变压器等掌控电器分散为电器板组件；各类掌控电源，T5800

流、滤波元件集中为电源组件等。

（$）尽可能减少组件之间的连线数量，接线关系密切的掌控电器放在同一组件中。（!）强弱电控制器拆分，以增加阻碍。

（)）力求整齐美观，外形尺寸、重量相近的电器组合在一起。

（*）易于检查与调试，须要经常调节、保护和易损元件女团在一起。%!!+新编电气工程师手册

!!电气控制设备的各部分及组件之间的接线方式

（\）电器板、控制板、机床电器的出入线通常使用接线端子（按电流大小及出入线

数采用相同规格的接线端子）。

（!）电气箱与被控制设备或电气箱之间采用多孔接插件，便于拆装、搬运。

（#）印制电路板及弱电掌控组件之间宜使用各种类型标准接插件。电气设备总体布

局设计任务就是根据电气原理图的工作原理与掌控建议，将控制系统分割为几个组成部分，称作部件。以龙门刨床为基准，可以分割为机床电器部分（各拖曳电动机、拽刀机构电磁铁、各种行程开关和控制站等）、机组部件（交磁压缩机组、电动机发电机组等）以及电

气箱（各种掌控电器、维护电器、调节电器

等）。根据电气设备的复杂程度，每一部分又可划分成若干组件，如印制电路板组件、电器安装板组件、控制

面板组件、电源组件等。必须根据电气原理图的接线关系整理出来各部分的出入线号，并调整它们之间的相连接方

式。

总体布局设计就是以电气系统的总装配图与总接线图形式去抒发的，图中需以起身形

式充分反映出来各部分主

要组件的位置及各部分接线关系、走线方式及使用管线要求等。

总装配图、接线图（根据须要可以分离，也可以并在一起画）就是展开分部设计和协

同各部分共同组成一个完备

系统的依据。总体设计要使整个系统集中、紧凑，同时在场地允许条件下，对发热厉害、噪声振动大的电器部

件，例如电动机组、启动电阻箱等尽量放到距操作者很远的地方或隔绝出来；对于多

工位加工的大型设备，参加考试

虑两地操作的可能。总电源紧急停止控制应安放在方便而明显的位置。总体配置设计

合理与否将影响到电

气控制系统工作的可靠性，并关系到电气系统的生产，加装质量，调试、操作方式及

保护与否便利。

二、元件布置图的设计与绘制

电器元件布置图就是某些电器元件按一定原则的女团。比如，电气控制箱中的电器板、控制面板、放大器

等。电器元件布置图的设计依据是部件原理图（总原理图的一部分）。同一组件中电

器元件的布置应注意以

下问题。

\体积大和较重的电器元件应安装在电器板的下面，而发热元件应安装在电器板的上面。!!强电弱电分开并注意屏蔽，防止外界干扰。

#!须要经常保护、检修、调整的电器元件加装边线不必过低或过高。

$!电器元件的布置应考虑整齐、美观、对称。外形尺寸与结构类似的电器安放在一起，以利加工、安装和配线。

%!电器元件布置不必过密，必须存有一定的间距。若使用板前跑线槽配线方式，应适

当加强各排电器间

距，以利布线和维护。

各电器元件的边线确认以后，便可以绘制电器布置图。布置图就是根据电器元件的外

形绘制，并标示出各元件

间距尺寸。每个电器元件的安装尺寸及其公差范围，应严格按产品手册标准标注，作

为底板加工依据，以保

证各电器的成功加装。

在电器布置图设计中，还要根据部件进出线的数量（由部件原理图统计出来）和采用

导线规格，选择进出

线方式，并采用适度接线端子板或接插件，按一定顺序标上出入线的接线号。

三、电器部件接线图的绘制

电器部件接线图就是根据部件电气原理及电器元件布置图绘制的。它就是则表示机械

设备装置的相连接关系，就是电器加装与密线的依据。接线图应当按以下建议绘制。
