精馏塔的原理和流程
精馏塔工艺流程简介
精馏塔单元一、工作原理简述二、典型精馏塔动画演示三、工艺流程简介四、组态画面及设备说明一、工作原理简述精馏是化工生产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在一定压力下，利用互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较低或饱和蒸汽压较高的组分）汽化，经多次部分液相汽化和部分气相冷凝，使气相中的轻组分和液相中的重组分浓度逐渐升高，从而实现分离。
精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。
精馏塔以进料板为界，上部为精馏段，下部为提留段。
一定温度和压力的料液进入精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进入回流罐，一部分作为塔顶产品（也叫馏出液），另一部分被送入塔内作为回流液。
回流液的目的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进行。
而重组分在提留段中浓缩后，一部分作为塔釜产品（也叫残液），一部分则经再沸器加热后送回塔中，为精馏操作提供一定量连续上升的蒸气气流。
二、精馏塔动画演示1.板式塔结构2.板式塔工作原理3.精馏塔实观4.精馏塔剖面图5.板式精馏塔1.板式塔结构2.板式塔工作原理3精馏塔实观4精馏塔剖面图5.板式精馏塔三、工艺流程简介本单元是一种加压精馏操作，原料液为脱丙烷塔塔釜的混合液，分离后馏出液为高纯度的C4产品，残液要是C5以上组分。
67.80C的原料液经流量调节器FIC101控制流量（14056Kg/h）后，从精馏塔DA405的第16块塔板（全塔共32块塔版）进料。
塔顶蒸气经全凝器EA419冷凝为液体后进入回流罐FA408；回流罐FA408的液体由泵GA412A/B抽出，一部分作为回流液由调节器FC104控制流量（9664KG/H）送回DA405第32层塔板；另一部分则作为产品，其流量由调节器FC103控制（6707Kg/h）。
回流罐的液位由调节器LC103与FC103构成的串级控制回路控制。
关于精馏塔操作的知识
关于精馏塔操作的知识精馏塔是化工生产中常用的设备，用于将混合物中的不同成分按照其沸点进行分离的一种方法。
在精馏塔中，通过加热混合物并将其蒸发，然后再冷凝回液体形式，从而实现不同成分的分离。
精馏塔是一个非常重要的设备，广泛应用于石油化工、化学工业、制药、食品工业等领域。
精馏塔的操作过程一般包括物料的进料、加热、分馏和冷凝等步骤。
不同的物料在精馏塔中会根据其沸点的不同被分离出来，可以得到纯净的产品或分离出不同部分的产品。
在精馏塔的操作中，需要注意以下几个方面的知识：一、精馏塔的结构和工作原理精馏塔一般由塔体、填料、冷凝器、除液泵等部分组成。
在精馏塔中，填料的作用是增加塔内的表面积，促进气液两相的充分接触，从而提高分馏效率。
冷凝器则用于将蒸发的气体冷凝成液体，形成产品。
精馏塔的工作原理是通过将混合物加热至其中成分的沸点，使其蒸发成气体，然后再冷却冷凝成液体，实现不同成分的分离。
二、操作前的准备工作在进行精馏塔操作前，需要进行一些准备工作。
首先要检查精馏塔的设备和仪器是否正常运转，检查各种阀门、管道和连接件是否密封无漏。
其次检查填料是否完整，冷却水是否正常供应等。
还需要根据操作手册和工艺要求设置好操作参数，如加热温度、进料速度等。
三、加热操作加热是精馏塔操作的重要环节，需要控制加热温度和速度。
加热温度应该根据混合物中各成分的沸点来设定，从而确保被分离的成分能够达到沸点并蒸发出来。
加热速度也需要适当控制，过快的加热会导致压力升高，影响操作的稳定性。
四、分馏操作在精馏塔中，分馏是将混合物中的不同成分分离出来的过程。
在进行分馏操作时，需要根据混合物的成分和物性来确定操作参数，如进料速度、塔体高度、冷凝温度等。
对于待分离的成分，需要关注其沸点、比重等特性，掌握好分馏的时机和程度，确保分离效果。
五、冷却和收集操作在分馏后，需要将蒸馏出来的气体冷却成液体，并进行收集。
冷却器的选择和设置要合理，确保冷却效果良好。
冷却后的液体产品要进行检查，确认其质量和纯度是否符合要求，再进行储存或进一步处理。
精馏塔的原理和流程

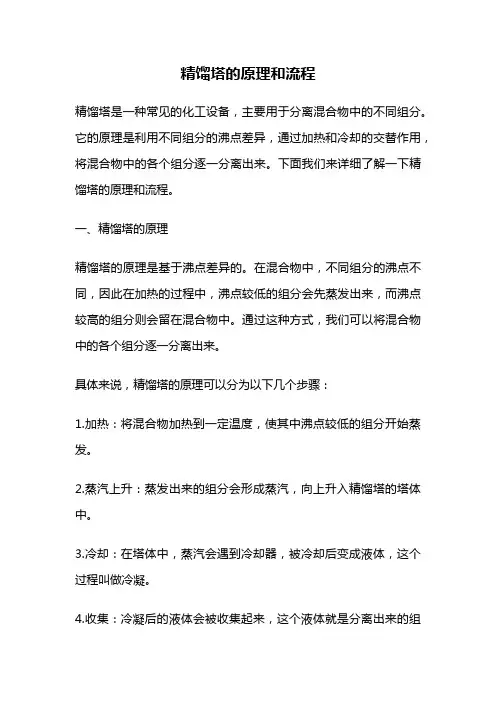

精馏塔的原理和流程精馏塔是一种常见的化工设备，主要用于分离混合物中的不同组分。
它的原理是利用不同组分的沸点差异，通过加热和冷却的交替作用，将混合物中的各个组分逐一分离出来。
下面我们来详细了解一下精馏塔的原理和流程。
一、精馏塔的原理精馏塔的原理是基于沸点差异的。
在混合物中，不同组分的沸点不同，因此在加热的过程中，沸点较低的组分会先蒸发出来，而沸点较高的组分则会留在混合物中。
通过这种方式，我们可以将混合物中的各个组分逐一分离出来。
具体来说，精馏塔的原理可以分为以下几个步骤：1.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。
2.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。
3.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。
4.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组分。
5.重复：这个过程会一直重复，直到所有的组分都被分离出来。
二、精馏塔的流程精馏塔的流程可以分为以下几个步骤：1.进料：将混合物加入精馏塔的塔底。
2.加热：将混合物加热到一定温度，使其中沸点较低的组分开始蒸发。
3.蒸汽上升：蒸发出来的组分会形成蒸汽，向上升入精馏塔的塔体中。
4.冷却：在塔体中，蒸汽会遇到冷却器，被冷却后变成液体，这个过程叫做冷凝。
5.收集：冷凝后的液体会被收集起来，这个液体就是分离出来的组分。
6.排出：剩余的混合物会从塔底排出。
7.重复：这个过程会一直重复，直到所有的组分都被分离出来。
需要注意的是，精馏塔的流程是一个连续的过程，每个步骤都需要严格控制，才能保证分离效果。
此外，不同的混合物需要采用不同的操作条件，比如温度、压力、冷却器的位置等等，这些都需要根据具体情况进行调整。
三、精馏塔的应用精馏塔是一种非常常见的化工设备，广泛应用于石油化工、化学工业、制药工业等领域。
它可以用来分离各种混合物，比如石油中的不同馏分、化学品中的不同成分、药品中的不同成分等等。
精馏塔工作原理
精馏过程的主要设备有：精馏塔、再沸器、 冷凝器、回流罐和输送设备等。精馏塔以进料 板为界，上部为精馏段，下部为提留段。一定 温度和压力的料液进入精馏塔后，轻组分在精 馏段逐渐浓缩，离开塔顶后全部冷凝进入回流 罐，一部分作为塔顶产品（也叫馏出液），另 一部分被送入塔内作为回流液。回流液的目的 是补充塔板上的轻组分，使塔板上的液体组成
保持稳定，保证精馏操作连续稳定地进。而 重组分在提留段中浓缩后，一部分作为塔釜产 品（也叫残液），一部分则经再沸器加热后送 回塔中，为精馏操作提供一定量连续上升的蒸 气气流。
二、精馏塔动画演示
1.板式塔结构 2.板式塔工作原理 3.精馏塔实观 4.精馏塔剖面图 5.板式精馏塔
1.板式塔结构
2.板式塔工作原理
四、组态画面及设备
1.精馏塔单元仿DCS图 2.精馏塔单元仿现场图 3.精馏工艺流程 4.换热器 5.再沸器
1.精馏塔单元仿DCS图
2.精馏塔单元仿现场图
3.精馏工艺流程
4.换热器
感谢您的聆听 您的关注使我们更努力
此课件下载后可自行编辑修改 关注我 每天分享干货
19
作为回流液由调节器FC104控制流量（9664KG/H） 送回DA405第32层塔板；另一部分则作为产品，其 流量由调节器FC103控制（6707Kg/h）。回流罐的 液位由调节器LC103与FC103构成的串级控制回路 控制。DA405操作压力由调节器PC102分程控制为 5.0Kg/m2。同时调节器PC101将调节回流罐的气相 出料，保证系统的安全和稳定。
塔釜液体的一部分经再沸器EA408A/B回精馏 塔，另一部分由调节器FC102控制流量（7349Kg/h）, 作为塔底采出产品。调节器LC101和FC102构成串 级控制回路，调节精馏塔的液位。再沸器用低压 蒸气加热，加热蒸气流量由调节器TC101控制， 其冷凝液送FA414。FA414的液位由调节器LC102 调节。
精馏塔的工作原理
精馏塔的工作原理
精馏塔是一种用于分离液体混合物的设备，其工作原理基于不同成分在加热和
冷却过程中的沸点差异。
在精馏塔内部，通过加热液体混合物，使之蒸发，然后再通过冷却，将蒸汽重新凝结成液体，从而实现不同成分的分离。
下面我们将详细介绍精馏塔的工作原理。
首先，液体混合物被加入精馏塔的顶部，并通过加热器加热。
不同成分的沸点
不同，因此在加热的过程中，沸点较低的成分会首先蒸发。
蒸汽上升到塔的顶部，然后进入冷却器。
在冷却器中，蒸汽被冷却成液体，然后从精馏塔的底部流出。
这样，沸点较低的成分得以分离出来。
其次，沸点较高的成分仍然留在精馏塔内，继续受热蒸发。
蒸汽再次上升到塔
的顶部，经过冷却器后凝结成液体，然后从底部流出。
通过这样的循环过程，不同成分逐渐被分离出来。
精馏塔的工作原理基于沸点差异的分馏原理。
在加热和冷却的过程中，沸点较
低的成分会首先蒸发，而沸点较高的成分则会留在塔内。
通过不断的加热和冷却，不同成分得以分离。
这种分离过程可以实现对液体混合物中各种成分的精确分离，从而得到纯度较高的产品。
总之，精馏塔的工作原理是基于沸点差异的分馏原理，通过加热和冷却的过程，将液体混合物中的不同成分逐渐分离出来。
这种分离方法适用于许多工业生产和化工领域，能够实现高效、精确的分离效果。
希望通过本文的介绍，您对精馏塔的工作原理有了更深入的了解。
精馏塔的原理和流程
精馏塔的原理和流程一、引言精馏塔是一种常用于化工领域的分离设备，其具有高效且可控的分离性能。
本文将介绍精馏塔的原理和流程，包括其基本结构、工作原理、操作流程以及应用领域等。
二、精馏塔的基本结构精馏塔由塔身、填料层、留液器、塔盘等组成。
其中，塔身是塔的主要部分，填料层用于增加表面积和接触机会，留液器用于收集液体，塔盘用于改变气体和液体的流动方向。
三、精馏塔的工作原理精馏塔是利用物质在不同温度下蒸发和凝结的特性进行分离的。
其基本工作原理是通过对混合液体进行加热，使其蒸发产生蒸汽，蒸汽与冷凝介质接触后凝结为液体。
在塔内，液体从上方往下滴流，气体从下方往上冒泡，两相之间通过填料层或塔盘的接触进行质量传递和热量传递，从而实现不同物质的分离。
四、精馏塔的操作流程精馏塔的操作流程包括四个主要步骤：进料、加热、分离和收集。
具体操作如下：1. 进料首先将混合液体通过进料口进入精馏塔，进料的速度和方式需要根据具体情况进行调整。
2. 加热通过加热设备对塔内的混合液体进行加热。
加热温度需要根据待分离物质的沸点来确定，以确保液体能够蒸发。
3. 分离在塔内，混合液体被加热后产生蒸汽，蒸汽通过填料层或塔盘与下方的冷凝介质接触，凝结为液体。
在这个过程中，不同物质由于具有不同的挥发性和热稳定性，会在塔内产生不同程度的蒸发和凝结，实现物质的分离。
4. 收集经过分离的液体会被收集到留液器中，通过排液口进行排放。
收集的液体可以进一步处理或进行其他用途的利用。
五、精馏塔的应用领域精馏塔广泛应用于化工、石油、制药、食品等行业中，用于分离和提纯不同物质，以满足不同领域的需求。
1. 化工领域在化工生产中，精馏塔常用于各类化工原料的分离和纯化，例如分离石油产品、分离有机化合物、提纯合成氨等。
2. 石油领域精馏塔在石油炼制过程中起到至关重要的作用，可用于分离石油中的不同成分，如汽油、柴油、煤油、液化气等。
3. 制药领域在制药行业中，精馏塔用于药物的提取和纯化，可分离出目标药物并去除其他杂质物质。
精馏塔和蒸馏塔的工作原理
精馏塔和蒸馏塔的工作原理
精馏塔和蒸馏塔是化工工业中常见的分离设备，它们利用不同物质的沸点差异
来实现物质的分离和纯化。
下面将分别介绍精馏塔和蒸馏塔的工作原理。
精馏塔的工作原理
精馏塔是一种用于液体混合物分馏的装置，通常由填料层和塔板组成。
在精馏
塔中，液体混合物首先被加热至使其中的成分汽化，然后混合物的蒸汽通过填料层或塔板，接触塔顶区域较低温的冷凝剂，使蒸汽冷凝成液体，从而实现分离。
较易挥发的成分在更高处凝结，随后沿着塔体下降，而较难挥发的成分则在较低处凝结，最终从塔底抽出。
蒸馏塔的工作原理
蒸馏塔是一种更加高效的分离设备，通常用于大规模工业生产。
蒸馏塔包括塔体、加热器和冷凝器等部件。
在蒸馏塔中，混合物在加热器中加热至沸腾，混合物的蒸汽则升入塔体，通过填料层或塔板，与冷却的冷凝剂接触凝结，从而实现分离。
蒸馏塔通过反复蒸馏过程，使得混合物的成分得到无限接近纯净，达到所需的分离效果。
结语
精馏塔和蒸馏塔虽然在结构和工作原理上有所不同，但本质上都是利用成分之
间的沸点差异来实现物质的分离和纯化。
它们在化工工业中起着至关重要的作用，广泛应用于石油化工、食品工业、制药等领域。
通过对精馏和蒸馏过程的控制和优化，可以提高产品的质量，并降低生产成本，增强工业生产的效益。
精馏塔直接蒸汽加热流程
精馏塔直接蒸汽加热流程
精馏塔是化工工程中常用的设备，用于将混合物分离成不同成分。
精馏塔直接
蒸汽加热流程是一种常见的操作方式，通过直接将蒸汽传热到混合物中，实现混合物的分馏。
下面将介绍精馏塔直接蒸汽加热的流程及工作原理。
工作原理
精馏塔直接蒸汽加热是利用蒸汽的高温和潜热来提供热量，将其传递给混合物，使混合物中的组分达到相应的沸点，从而实现分馏的目的。
在精馏塔中，较低沸点的组分会先汽化，通过蒸汽向上升腾，较高沸点的组分则沿着填料向下流动，从而实现组分的分离。
流程步骤
1.进料加热：混合物首先通过加热器进行预热，然后进入精馏塔的顶
部。
蒸汽从底部引入，通过加热器预热的混合物会在塔内逐渐升温。
2.蒸汽加热：蒸汽在塔内与混合物接触，释放热量给混合物，使混合
物中的组分逐渐汽化。
蒸汽在与混合物接触时会冷却凝结，形成液体，同时传递热量给混合物。
3.分馏：在整个过程中，较低沸点的组分会先汽化并向上升腾，最终
通过顶部出口排出，而较高沸点的组分则沿着填料向下流动，最终通过底部出口排出。
4.调节操作：根据需要，可以通过控制进料速度、蒸汽量、温度等参
数来调节分馏过程，以实现所需的分离效果。
优势和应用
精馏塔直接蒸汽加热具有操作简单、能耗低、效率高的优点。
它常用于石油化工、化工制药、食品加工等领域，用于纯化、分离各类混合物。
在实际应用中，需要根据待分离混合物的性质和要求来选择合适的操作参数和
设备设计，以达到最佳的分离效果。
通过精馏塔直接蒸汽加热流程，可以高效地将不同成分分离出来，实现原料的
充分利用和产品质量的提升。
精馏塔工艺流程简介
精馏塔⼯艺流程简介精馏塔单元⼀、⼯作原理简述⼆、典型精馏塔动画演⽰三、⼯艺流程简介四、组态画⾯及设备说明⼀、⼯作原理简述精馏是化⼯⽣产中分离互溶液体混合物的典型单元操作，其实质是多级蒸馏，即在⼀定压⼒下，利⽤互溶液体混合物各组分的沸点或饱和蒸汽压不同，使轻组分（沸点较低或饱和蒸汽压较⾼的组分）汽化，经多次部分液相汽化和部分⽓相冷凝，使⽓相中的轻组分和液相中的重组分浓度逐渐升⾼，从⽽实现分离。
精馏过程的主要设备有：精馏塔、再沸器、冷凝器、回流罐和输送设备等。
精馏塔以进料板为界，上部为精馏段，下部为提留段。
⼀定温度和压⼒的料液进⼊精馏塔后，轻组分在精馏段逐渐浓缩，离开塔顶后全部冷凝进⼊回流罐，⼀部分作为塔顶产品（也叫馏出液），另⼀部分被送⼊塔内作为回流液。
回流液的⽬的是补充塔板上的轻组分，使塔板上的液体组成保持稳定，保证精馏操作连续稳定地进⾏。
⽽重组分在提留段中浓缩后，⼀部分作为塔釜产品（也叫残液），⼀部分则经再沸器加热后送回塔中，为精馏操作提供⼀定量连续上升的蒸⽓⽓流。
⼆、精馏塔动画演⽰1.板式塔结构2.板式塔⼯作原理3.精馏塔实观4.精馏塔剖⾯图5.板式精馏塔1.板式塔结构2.板式塔⼯作原理3精馏塔实观4精馏塔剖⾯图5.板式精馏塔三、⼯艺流程简介本单元是⼀种加压精馏操作，原料液为脱丙烷塔塔釜的混合液，分离后馏出液为⾼纯度的C4产品，残液要是C5以上组分。
67.80C的原料液经流量调节器FIC101控制流量（14056Kg/h）后，从精馏塔DA405的第16块塔板（全塔共32块塔版）进料。
塔顶蒸⽓经全凝器EA419冷凝为液体后进⼊回流罐FA408；回流罐FA408的液体由泵GA412A/B抽出，⼀部分作为回流液由调节器FC104控制流量（9664KG/H）送回DA405第32层塔板；另⼀部分则作为产品，其流量由调节器FC103控制（6707Kg/h）。
回流罐的液位由调节器LC103与FC103构成的串级控制回路控制。
精馏塔的工作原理记得收藏
精馏塔的工作原理记得收藏
精馏塔的工作原理可以简要概括为将混合物中不同沸点的成分通过升华、蒸发与冷凝的循环过程进行分离。
这种分离是基于不同成分的沸点差异，利用物质的不同挥发性来实现的。
精馏塔通常由一个垂直筒体构成，内部设计有一系列的塔板(也称为塔层)。
塔板之间通过塔板间隙相连，以便于液体和气体在塔内上升或下降。
在精馏过程中，混合物首先被引入塔底部，并通过加热，混合物中沸点较低的成分开始蒸发。
这些蒸汽上升到塔顶部，然后通过冷凝器冷却，转变为液体。
液体沿着塔板下降，并与下一个塔板的蒸汽接触，重新蒸发。
这一过程重复进行，直到蒸汽中几乎没有沸点低的成分为止。
塔板上设置有塞板（也称为塞孔），塞板的作用是控制蒸汽和液体之间的接触程度。
当蒸汽冷凝转变为液体时，在塔板上产生两种不同相的液体：较重的液体（也称为液相）和较轻的液体（也称为汽相）。
液相会继续下降到下一个塔板，而汽相则升入塔顶，并通过冷凝器冷却变回液体。
通过塔板的不断上升和下降，轻质组分逐渐被富集在塔顶，重质组分则逐渐富集在塔底。
这样，通过精馏塔的作用，混合物可以分别获得不同沸点的组分。
精馏塔的效率可通过提高塔板的数目来提高，以增加蒸汽和液体的接触面积，从
而增加分离效果。
此外，还可以根据所需分离效果调整塔内的压力和温度等参数。
总之，精馏塔是一种利用混合物中成分的沸点差异，通过蒸发、冷凝和塔板之间的传质作用，实现不同沸点成分的分离的装置。
它在化学工业中广泛应用，用于提炼石油、制备纯净化学品等。
精馏塔原理
精馏塔原理
精馏塔是化工领域中常见的一种设备，它主要用于分离混合物中的组分。
在工业生产中，精馏塔的应用非常广泛，它不仅能够提高产品的纯度，还可以实现资源的有效回收利用。
本文将介绍精馏塔的工作原理及其在工业生产中的应用。
精馏塔的工作原理
精馏塔是一种利用馏分之间的沸点差异进行分离的设备。
其基本原理是在塔内形成液体-气体两相流，通过塔内填料或塔板等结构的支持，使混合物与蒸汽或液体不断接触，从而实现各种组分的分离。
在精馏过程中，首先将混合物加热至其其中一个组分的沸点，产生蒸汽。
蒸汽上升到塔顶，在塔顶部冷凝成液体，然后回流至塔底。
在此过程中，液体组分因为沸点差异而逐渐向上移动，最终从塔顶部得到纯净的目标产品，而残余物则从塔底排出。
精馏塔的应用
精馏塔广泛应用于石油炼制、化工生产、制药等领域。
在石油炼制中，精馏塔被用来从原油中分离出不同碳链长度的烃类化合物，得到各种馏分产品。
在化工生产中，精馏塔能够将混合物中的有机物、无机物等不同成分进行分离，提高产品纯度。
在制药工业中，精馏塔被用来提取药物中的目标成分，确保药品的质量和稳定性。
总的来说，精馏塔作为一种分离设备，在工业生产中发挥着重要作用。
通过合理设计和运行精馏塔，不仅可以提高产品的品质，还可以降低生产成本，实现资源的有效利用。
结语
精馏塔是一种关键的分离设备，其工作原理简单明了，应用广泛。
在日常生活和工业生产中，我们可以看到精馏塔的身影。
通过了解精馏塔的原理和应用，我们可以更好地理解其在工业生产中的重要性，为生产过程的优化提供参考。
愿本文对读者有所启发。
精馏塔工艺流程简介
精馏塔工艺流程简介
精馏塔工艺是根据液相分馏原理，通过结合加热或冷却，利用塔体舱内多层反应段来实现不同物质的混合分离精馏过程。
精馏塔工艺流程主要包括：
一、工艺离心泵
离心泵用于将原始液体或固液混合物通过调整压力并在反应体系中进行精细空心混合的过程，离心泵从非压缩液位吸入排出，具有可靠的结构、性能可靠，安全可靠等特点。
二、精馏塔
精馏塔的基本结构由顶出口、塔筒、蒸发回流以及内嵌在塔内的多层反应段和分离器组成。
由于其反应段数目差别，塔内温度分布不同，可以使物质在较低温度时完成相对温和的反应，从而达到合理分离的目的。
三、热泵
热泵是塔头和塔尾之间的加热元件，主要用于提升蒸馏水，使蒸汽的温度控制在塔内各反应段的要求温度，保证精馏时的温度和湿度，并做到蒸汽按照精馏原理循环出塔。
四、抽气泵
抽气泵主要用于中间反应段，用于把空气从低温端抽入高温塔内，起到促使段内物质不断被蒸发和冷却的作用。
抽气泵可以保证流动性、提高热交换效率，使段内物质在最短时间内完成分离平衡反应。
五、调压器
调压器是将高压气体带入到低压な高温塔内的要素，可以保证精馏程序的正常触发及控制，以达到良好的出塔水品质效果。
六、收集装置
收集装置是连接精馏塔塔头及精馏蒸汽的设备，主要用于收集精馏蒸汽的出塔水，以保证出水中的物质携带量小于要求值，用于后续运输和储存利用。
七、结束
精馏过程完成后，工作人员应根据实际情况，正确处理残留物，并进行有效的安全检查，以确保环境安全。
当一个工艺步骤完成后，工作人员应在放置收集残留物方面谨慎处理，以减少释放有害物质的冲击。
精馏塔工作原理图解讲解
精馏塔工作原理图解讲解
精馏塔是一种常见的化工设备，用于将混合物中的组分分离和纯化。
其工作原理基于不同组分的气液相平衡和相互溶解度的差异。
在精馏塔中，进料混合物（通常称为饱和蒸汽）首先进入底部的加热器，被加热至其沸点以上，从而转变为蒸汽。
蒸汽随后进入塔底部，在塔内逐渐向上流动。
精馏塔内部通常有多个水平的托盘或填料层，用于增加接触面积，使组分间的质量传递更加充分。
上方的托盘或填料层更加稀薄，以便蒸汽能够顺利通过。
当蒸汽从塔底部上升时，其含有的组分随着沸点的差异会逐渐分离。
具有较低沸点的组分倾向于蒸发成蒸汽，而具有较高沸点的组分会逐渐富集在塔底部。
塔底部的液体称为“短程渣”，它富含于较高沸点的组分。
而顶部的液体称为“顶程产品”，富含于较低沸点的组分。
这种分离现象称为相对挥发度差异。
顶部会有一个蒸汽出口，将蒸汽排出塔外，以便进一步处理或回收。
底部也会有一个液体出口，将短程渣从塔内排出。
为了提高分离效果，精馏塔内可能还设置了冷凝器。
冷凝器通过将上升的蒸汽冷却，使其重新凝结为液体，并收集在塔顶的“回流器”中。
回流器中的液体会通过多个托盘或填料层循环下降，与上升的蒸汽再次接触和反应。
这样，蒸汽中的较低沸点组分会与液体反应，重复蒸发和凝结过程，进一步纯化。
精馏塔的操作参数包括塔内温度、压力和回流率。
通过调整这些参数，可以实现不同组分的高效分离和纯化。
总的来说，精馏塔通过利用不同组分之间的物理性质差异，如沸点和溶解度差异，实现混合物组分的分离和纯化。
精馏塔的结构和工作原理
精馏塔的结构和工作原理精馏塔是化工、石油、制药等行业中广泛应用的一种分离设备，用于分离混合物中的不同组分，以获得高纯度的产品。
它的结构和工作原理相对复杂，但理解起来并不困难。
一、精馏塔的结构精馏塔通常由以下几个主要部分组成：1、塔体塔体是精馏塔的主体结构，一般为圆柱形，由金属材料（如不锈钢）制成。
塔体的高度和直径根据处理物料的量和分离要求而定。
2、塔板或填料塔板和填料是实现气液接触和传质的关键部件。
塔板上通常有许多小孔和溢流堰，使得上升的蒸汽与下降的液体能够充分接触和交换物质。
常见的塔板类型有泡罩塔板、浮阀塔板和筛孔塔板等。
填料则是填充在塔内的各种形状的固体材料，如环形、鞍形等，增加了气液接触的表面积，提高了分离效率。
3、进料口和出料口进料口用于将待分离的混合物引入塔内，一般位于塔体的中部或上部。
出料口则分为塔顶出料口和塔底出料口，分别用于排出塔顶的轻组分和塔底的重组分。
4、冷凝器和再沸器冷凝器位于塔顶，用于将塔顶上升的蒸汽冷却并冷凝成液体，一部分作为塔顶产品排出，另一部分回流至塔内。
再沸器位于塔底，通过加热使塔底液体部分汽化，产生上升的蒸汽。
5、回流装置回流装置包括回流罐和回流泵，用于将冷凝器冷凝下来的液体一部分送回塔内，以维持塔内的物料平衡和温度梯度。
二、精馏塔的工作原理精馏塔的工作原理基于混合物中各组分的挥发度不同。
挥发度高的组分（即沸点低的组分）容易汽化，而挥发度低的组分（即沸点高的组分）则不容易汽化。
在精馏过程中，待分离的混合物从进料口进入塔内，与塔内自上而下流动的液体（回流液）和自下而上流动的蒸汽（上升蒸汽）进行多次接触和传质。
上升蒸汽中易挥发组分的含量逐渐增加，而下降液体中难挥发组分的含量逐渐增加。
经过多次接触和传质后，在塔顶得到纯度较高的易挥发组分，在塔底得到纯度较高的难挥发组分。
具体来说，当混合物进入塔内后，由于各组分的沸点不同，低沸点的组分容易汽化，形成蒸汽向上运动。
在上升过程中，蒸汽与下降的回流液相遇，进行热量和物质交换。
精馏塔的结构和工作原理
精馏塔的结构和工作原理精馏塔是一种常见的化工设备，用于分离混合物中的组分。
它的结构和工作原理如下：1.结构：精馏塔通常由以下几个主要组成部分构成：（1）塔底：负责接收和收集分离出来的不同组分。
（2）提馏区（塔顶）：负责收集排出纯净组分。
（3）填料或板式结构：用于增加表面积，提供更好的质量传递和相互作用。
（4）塔体：连接塔底和塔顶的中间部分，容纳填料或板式结构。
（5）进料装置：将混合物引入塔体中，通常位于塔底。
2.工作原理：精馏塔的工作原理基于混合物中组分的不同挥发性。
一般情况下，混合物在加热的情况下会产生蒸汽，而不同组分的沸点不同，会导致组分分别从液相转变为蒸汽相。
精馏塔利用这种差异，通过在塔体内垂直的填料或板结构上产生密布的流动相（液相）和气相（蒸汽相），以便组分之间进行质量传递和分离。
工作过程通常包括以下几个步骤：（1）混合物进料：混合物通过进料装置进入塔底，然后分布到填料层或板式结构上。
（2）传质过程：填料或板式结构提供了大量的表面积，增加了相互作用的机会。
液相通过重力作用向下流动，而蒸汽相通过从塔底加热而上上升。
在填料或板式结构上，液相和蒸汽相之间通过质量传递来实现组分的分离。
（3）蒸汽和液相重复分离：由于不同组分的挥发性差异，随着气相向上移动和液相向下移动，组分逐渐分离。
较挥发性高的组分随蒸汽相在塔顶收集，而较挥发性低的组分则在液相中向塔底流动。
（4）蒸汽收集：收集到的蒸汽经过冷凝器冷却，变回液态，在塔顶处收集纯净组分。
（5）液相收集：未被蒸发的液相从塔底收集，其中可能还含有一些未完全分离的组分或杂质。
精馏塔的高效工作依赖于填料或板式结构的设计和选用、适当的温度和压力控制、以及塔体内液相和气相的合理流态等。
不同类型的精馏塔，如板塔、填料塔、反应塔等，在结构和工作原理上有一些区别，但基本原理是相似的。
这种分离技术广泛应用于石油化工、化学工程、食品和药品工业等领域，以实现混合物的提纯和组分的分离。
精馏塔中精馏过程的原理
精馏塔中精馏过程的原理精馏是一种常用于分离混合物的方法，它是基于混合物中各组分沸点不同的原理而进行的。
在精馏过程中，混合物被加热至沸点以上，然后再经过冷凝，使其中沸点较高的组分被分离出来。
精馏塔是一种用于进行精馏过程的设备，它主要由一个塔体、进料口、塔板、引流管、液位计、沸点计等组成。
下面就来详细解析一下精馏塔中精馏过程的原理。
1. 精馏塔的结构精馏塔通常由一个塔体和一个加热器组成，该塔体内部设有塔板，塔板上分布着许多小孔，其中塔板之间又相互隔开。
混合物从塔体的进料口部进入塔体，经过加热器加热，被蒸发分离出来的气体会从塔板上的小孔中流出，进入下一个塔板。
然后再从下一层塔板上流出，进入下一个塔板，如此循环，整个塔体内的混合物不断被加热、蒸发，冷却、凝结，最终分离出各组分。
2. 精馏的原理精馏的原理是根据混合物中各组分沸点不同的原理进行的分离。
在混合物加热至沸点以上时，其中沸点较低的组分首先被蒸发分离出来，随着温度的升高，沸点高的组分也会逐渐蒸发，最后被冷凝于塔顶部分离出来。
当混合物进入精馏塔后，沸点较低的组分先蒸发出来，通过下一个塔板上的小孔进入下一塔板。
在下一塔板上，气体被再次加热，继续升高温度，使得沸点较高的组分也逐渐蒸发出来。
如此往复，最终使得各组分被分离出来，沸点较低的组分被分离在塔底，沸点较高的组分则被分离在塔顶。
通过在塔体上设置不同的温度，可以将不同沸点的组分分离出来，从而完成物质混合物的分离。
3. 精馏塔的操作过程在进行精馏操作时，应该进行以下步骤：（1）将待分离的混合物加入精馏塔中，并加热至沸点以上。
在加热的过程中，应该逐渐增加加热功率，避免发生剧烈沸腾。
（2）将沸点较低的组分在塔底部分离出来，通过引流管排出。
（3）随着沸点的升高，沸点高的组分逐渐分离出来，如此往复，直到完全分离出所有组分。
在过程中可以通过液位计和沸点计等仪器进行监测。
（4）停止加热后，将分离出的各组分分别采集收容，完成分离过程。
精馏塔原理
精馏塔原理
精馏塔是一种常见的分离设备，由多层气泡隔板组成，可以同时进行蒸馏和分离。
蒸
馏原理是使用热量从混合液体的两个或多个不同的液体中分离出其中一种或其他液体，所
以也称为热蒸馏。
在每层隔板上设置气体捕集毛细管，使其下方形成蒸馏塔，从而实现分
离和回收多组份混合物中的组分。
在精馏塔内，液体从上而下经过每个捕获毛细管，因此，蒸馏液可以有效分离出不同的组分，提高回收率和精度。
精馏塔的工作原理是在塔内加热封闭容器中的混合物，混合物会根据这种加热作用而
分解，分解的混合物会以热量和力学作用的形式，朝着不同的方向运动。
运动的混合物会
靠着上层的毛细管收集，收集到的混合物会进入同一水位层，因此不同温度区域的混合物
会分别收集在不同层，被分割成不同温度层。
由于有了毛细管的存在，混合物根据温度的升降和分子量的大小分别形成不同的物质
出现在不同的温度区域，无论是液体还是气体，都会沿着自己的层次分别聚集在精馏塔的
各个反应层之中，进而实现分离的目的。
因此，精馏塔的原理就是根据不同溶液的温度和
分子量分离液体和气体的过程。
精馏塔的有效率高，可以提高回收率和精确度，有助于优
化成本，是分离工艺中的重要设备。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精馏塔的原理和流程
一、引言
精馏塔是一种常见的分离技术设备，广泛应用于石油、化工、医药等
领域。
其原理是利用不同物质的沸点差异，在塔内进行多次汽液平衡
和汽液相互传质，实现物质的分离纯化。
本文将详细介绍精馏塔的原
理和流程。
二、精馏塔的结构
精馏塔通常由以下几部分组成：进料口、塔底液收集器、填料层、蒸
汽进口、冷凝器等。
1. 进料口：将需要分离的混合物进入塔内。
2. 塔底液收集器：收集从填料层下方流出的液体，保证系统稳定运行。
3. 填料层：填充在塔内，提供大量表面积和空隙，增强汽液接触和传
质效果。
4. 蒸汽进口：输入蒸汽或其他加热介质，使混合物蒸发并上升到填料
层。
5. 冷凝器：冷却上升过程中被加热的气体，使其变为液态并流回到填
料层中。
三、精馏塔的原理
1. 蒸发和冷凝
精馏塔的原理是利用混合物中各组分的沸点差异，将其加热至沸点以上，使其蒸发形成气体，并在填料层内与下降的液体相接触。
由于不
同组分之间沸点差异的存在，某些组分会随着气体上升到一定高度时
开始凝结为液态，在冷凝器中冷却成为液态后流回到填料层中。
这样，就实现了各组分的分离。
2. 多级汽液平衡
在塔内，气液两相进行多次接触和传质，形成多级汽液平衡。
当混合
物进入填料层时，由于填料提供了大量表面积和空隙，使蒸汽和液体
之间充分接触并交换组分。
这样，在填料层上方形成了一个富含轻质
组分、低浓度重质组分的气相区域和一个富含重质组分、低浓度轻质
组分的液相区域。
而在下方，则是一个富含重质组分、高浓度轻质组
分的液相区域和一个富含轻质组分、高浓度重质组分的气相区域。
这
样，就形成了多级汽液平衡。
3. 填料层的作用
填料层是精馏塔中最重要的部分之一，它提供了大量表面积和空隙，增加了气液接触面积，加强了传质效果。
填料层的形状、尺寸、材料等因素都会影响精馏塔的分离效率。
常用的填料有环形芯棒、球形芯棒、网格板等。
四、精馏塔的流程
1. 进料
混合物通过进料口进入塔内。
2. 蒸发
蒸汽或其他加热介质通过蒸汽进口输入塔内，使混合物蒸发并上升到填料层。
3. 多级汽液平衡
在填料层内进行多次汽液平衡和传质，实现物质的分离纯化。
4. 冷凝
上升过程中被加热的气体在冷凝器中被冷却成为液态，并流回到填料
层中。
5. 收集液体
从填料层下方流出的液体被收集到塔底液收集器中，保证系统稳定运行。
五、总结
精馏塔是一种常见的分离技术设备，其原理是利用不同物质的沸点差异，在塔内进行多次汽液平衡和汽液相互传质，实现物质的分离纯化。
填料层是精馏塔中最重要的部分之一，它提供了大量表面积和空隙，
增加了气液接触面积，加强了传质效果。
在使用精馏塔时需要注意填
料层的形状、尺寸、材料等因素对精馏效率的影响。
