0.5吨纯水方案

吨反渗透设备纯水方案

200t/h反渗透纯水设备设计方案设计公司：厦门环净水处理工程设备有限公司http:/技术方案目录1总则2设计条件3供货范围4工艺系统简述5仪表与控制系统6设计原则与标准7消耗计算8设备规范和技术参数说明9工作范围和技术文件10性能保证11技术服务12包装、运输、保管13备品备件清单14附录一总则1、本次项目为200m3／h反渗透脱盐水装置工程。

2、本装置项目设计根据建设方水质分析采用“预处理+反渗透”的处理工艺，具体为原水通过原水调温加压后进入多介质过滤器(处理规模为280m3／h，6台机组5用1备)，然后进入反渗透脱盐处理(处理规模为200m3／h，2套机组并联使用)后外输到使用点。

本方案书包括系统预处理、反渗透以及相应辅助系统的工艺和电气、设计、供货、结构、性能、安装和试验等方面的交钥匙工程。

3、本装置设计产品水流量为200吨／小时，4、本方案书的技术要求符合建设方水质要求，提供的设备是符合相关的国际、国内工业标准的优质产品。

5、本方案要求的标准如与建设方所执行的标准发生矛盾时，按较高标准执行。

6、在设备运输、安装过程以及运行一年以内，如发生制造质量问题，由承揽方免费修理或更换；若因保管不当使设备损伤，承揽方将协助解决有关问题，做好技术服务工作。

7、承揽方对供货范围内的水处理系统(含辅助系统和设备)的总体性能负有全责，完全达到设计要求和满足运行需要。

8、承揽方提供的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制。

所有文件、工程图纸及相互通讯，均应使用中文。

二设计条件1、设计水源：地下水，具体参数如下：YD:1.14mgN/LJD:10.29mgN/LCI－1.92mgN/LSD:4.4mgN/L电导率：1550us/cm2、设计水温：反渗透系统25±2℃3、进水水量：>280m3／h4、产水要求：系统出力：大于200m3／h5、运行条件5．1、布置方式：室内布置5．2、电源1)动力电源：380V／220VAC三相四线2）仪表电源：220VAC50Hz5．3、通讯信号1)模拟量：4～20mADC标准信号2)开关量：无源常开干接点220VAC3A220VDC1A5．4、药品(建设方自备)阻垢剂等6、设计界线：从清水泵进水口至除盐水泵出口(各种水池、防腐、保温及土建基础除外)7、系统对外界的要求7．1、进水管：由建设方接至供方清水泵进水口7．2、供电：根据系统的用电量要求，由建设方提供动力电源送到供方提供的动力配电盘上7.3、出水管：供方按要求接至除盐水泵出口7．4、化学药品：调试过程的所有消耗品由建设方提供7．5、废水处理：排至厂房外一米处三供货范围1、供货范围1．1、工艺设备界区划分原则1．1．1、清水泵进口法兰(脱盐水站1米内)起至脱盐水泵出口法兰(脱盐水站1米内)(包括没备主体及相关配套设施，不包括土建设施及相关预埋)；1．1．2、水箱仪表部分由承揽方统一提供；1．2、电气设备界区划分原则1．2．1、动力由建设方提供一路动力电缆接至承揽方MCC柜进线开关端子上。

设计方案目录一、设计条件及出水水质 3二、设计基本资料 4三、主要组件设备说明 5四、工艺方案流程及说明9五、调试及售后服务内容10一、设计条件及出水水质1.1 进水主要水质指标：东莞市自来水1.2 用户对出水要求：出水量：超纯水0.5吨/小时出水水质：主机系统超纯水：电阻率≥16MΩ.㎝@25℃；出水温度：常温。

1.3水质检测：随机自带有电导率仪，出水电导率在线显示。

1.4 设备最终产水量：纯水0.5吨/小时@25℃；超纯水0.5吨/小时@25℃；1.5系统总进水量：1.5m3/h；1.6一级反渗透的回收率≥70%；1.7二级反渗透的回收率≥80%；1.8 精密混床的回收率：100%。

1.9 控制方式：PLC自动&手动控制。

二、设计基本资料2.1 设计依据（1）《中华人民共和国环境保护法》（2）《中华人民共和国水污染防治法》（3）《给排水构筑物施工及验收规范》（GBJ125-1989）（4）《给排水管道工程施工及验收规范》（GB50268-1997）（5）《给排水工程结构设计规范》（GBJ69-1984）（6）《低压电器设计规范》（GB50054-1995）（7）《水处理设备制造技术条件》（JB|T2932-1999）（8）相关反渗透膜生产厂家所提供技术资料。

2.2、设计原则1．采用成熟、先进的工艺，运行可靠，操作简单方便。

2．对反渗透膜清洗系统目前的建设投资于今后的运行费用做综合技术经济分析，尽可能用最少的资金达到理想要求。

3．根据厂方的实际情况，采用先进设备，占地少，投资省，运行费用低，操作管理方便。

4. 对回收统总费用投入的增量与回收系统运行的可靠性及发生故障时对环境的危害性作综合技术经济分析，尽可能用最少的资金投入达到系统运行安全可靠，操作简单方便。

5. 认真执行国家经济建设方针、政策和国家现行的技术标准、规范，遵守法律、法规。

三、主要组件及设备说明2.1原水箱原水箱为RO系统的缓冲水箱，这里配置一台容积为1m3的PE水箱。

0.5T纯化水设备

目录一、系统概述 (2)二、方案简价 (2)三、设计基准 (2)四、工艺流程 (3)五、流程原理说明 (3)六、控制系统 (4)七、技术规范及系统报价 (4)八、售后 (6)一、系统概述纯化水：是符合《生活饮用水卫生标准》的饮用水经适宜的方法制备的制药用水，不含任何的附加剂，其质量符合二部纯化水项下的规定；其电导率一般＜2uS/cm.本系统为国内市场上技术较为成熟、操作便捷的纯化水系统，其采用物理反应的原理，即当世界上最为先进的反渗透系统，逐步提升水质；再者本公司根据贵公司在生产用水上对水质的要求，选用海德能公司生产的4040膜，其性价比最优；同时在出水水质严格按照新出台GMP标准制作，以至最终达到生产用水的标准。

二、方案简介１－１.工程名称：生产用纯化水处理系统１－２. 工程内容：包括设计、系统制造、安装、现场安装、系统试车调整、设备保修、及今后服务等。

三、系统设备设计基准本系统依据贵厂用水需求,设计如下：工艺要求：1）产水用途：生产用纯化水2）系统出率：纯化水0.5T/H3）系统配置：原水箱，原水增压泵，砂滤机，碳滤机，一级反渗透纯水机，中间水箱，PH调节，二级反渗透，无菌水箱，输送泵，紫外线杀菌，臭氧发生器。

4）RO系统原水利用率：60-75%5）出水水质：电导率≤2µS/CM（符合GMP标准）本方案主要依据：1）原水水质：TDS ≤250PPM（设备要求之标准）2）进水要求：市政自来水3）设计界限：以原水进入系统入口至紫外线出口；其它涉及的设计基础条件将在技术设计中确定。

系统对外界要求：1）供水：水源送至系统入口的1.5m处。

2）供电：根据我方提供的容量，将路面电源送至我方指定的电源控制箱上。

四、系统工艺流程本系统是产水为0.5T/H的纯化水系统,是以自来水作为原水,经系统预处理（砂滤、碳滤），进入一级反渗透系统,再进入二级反渗透系统，以达到生产用纯化水的标准。

五、流程原理说明：1、原水箱储存原水，供预处理系统用。

0.5T纯水机

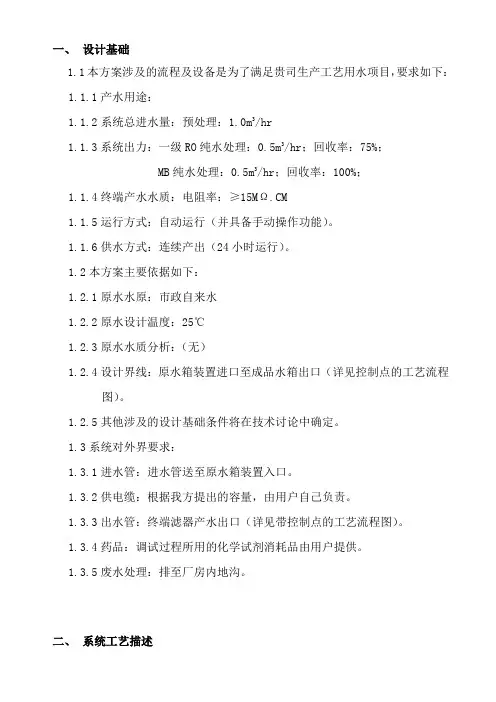

一、设计基础1.1本方案涉及的流程及设备是为了满足贵司生产工艺用水项目，要求如下：1.1.1产水用途：1.1.2系统总进水量：预处理：1.0m3/hr1.1.3系统出力：一级RO纯水处理：0.5m3/hr；回收率：75%；MB纯水处理：0.5m3/hr；回收率：100%；1.1.4终端产水水质：电阻率：≥15MΩ.CM1.1.5运行方式：自动运行（并具备手动操作功能）。

1.1.6供水方式：连续产出（24小时运行）。

1.2本方案主要依据如下：1.2.1原水水原：市政自来水1.2.2原水设计温度：25℃1.2.3原水水质分析：（无）1.2.4设计界线：原水箱装置进口至成品水箱出口（详见控制点的工艺流程图）。

1.2.5其他涉及的设计基础条件将在技术讨论中确定。

1.3系统对外界要求：1.3.1进水管：进水管送至原水箱装置入口。

1.3.2供电缆：根据我方提出的容量，由用户自己负责。

1.3.3出水管：终端滤器产水出口（详见带控制点的工艺流程图）。

1.3.4药品：调试过程所用的化学试剂消耗品由用户提供。

1.3.5废水处理：排至厂房内地沟。

二、系统工艺描述2.1工艺流程根据自来水的水质指标，该原水不宜直接作为贵公司生产用水。

因此必须对该原水进行脱盐处理。

本项目推荐选用先进、成熟、出水水质稳定、系统运行稳定的反渗透脱盐装置作为系统的主脱盐设备；系统运行费用低、易于实现自动化。

低廉的运行成本能够在系统投运后2-2.5年内补偿回初期投资的高出部分。

因此反渗透水处理系统具有很好的经济性。

为保证关键设备反渗透装置的长期可靠稳定运行，则必须设置预处理系统，满足反渗透膜（RO）进水指标：浊度<0.5NTU、SDI<4、余氯<0.1ppm。

因原水为自来水，预处理系统由多介质过滤器、活性炭过滤器、加药系统及相关辅助设备组成。

超纯水处理部分我们推荐无酸碱排放，出水水质稳定，操作方便的EDI 系统（后面有详细介绍）。

去离子水操作说明书

0.5吨RO + EDI 工艺纯化水系统操作说明书XX市贝斯沃科技XX目录一、概述二、工艺流程图三、预处理子系统四、反渗透子系统五、杀菌子系统六、EDI子系统附录：反渗透膜结垢特性和清洗配方EDI结垢特性和清洗配一、概述0.5吨/时预过滤＋反渗透 +EDI工艺纯化水工程是由XX市贝斯沃科技XX 根据合同的工艺技术要求设计、制造并成套安装。

该系统将市政自来水用预过滤＋反渗透+EDI工艺进行处理，产水电阻率≥1MΩ· cm，自动控制，。

二、工艺流程图请见CAD 版工艺流程图三、处理子系统（一）原水泵1、型号：CM1-41M3/32M，0.45KW2、数量：1台3、作用：将原水增压后输送到下道工序。

4、操作：原水泵起动前首先检查进水压力是否正常，确认正常后全开泵入口阀门，微开泵出口阀门，待泵内灌满水后启动电机，然后缓慢打开出口阀门向下道工序送水。

通过调节出口阀门，使出水流量为1T/H左右。

出水口设置回流旁路，当出水口压力过高时，能缓和管网压力，原水箱低液位保护开关与泵联动，防止水泵空转烧坏电机。

（二）机械过滤器1、规格：1354φ3252、数量：1台3、材料：玻璃钢4、滤料：石英砂、无烟煤5、滤料高度：900mm6、作用：有效除去水中的固体颗粒、胶体等杂物7、操作方法：采用美国AUTOTROL公司的多路阀263详见附件：autotrol263说明书（三）活性炭过滤器1、规格：1354φ3252、数量：1台3、材料：玻璃钢4、滤料：椰壳活性炭5、滤料高度：900mm6、作用：吸咐水中的有机物、微生物等杂质，降低原水的COD（化学耗氧量），吸附水中的游离余氯，去除水中的异味。

6、操作方法：同机械过滤器，但正常运行后，反洗次数相对机械滤器要少。

四、反渗透子系统（一）保安过滤器1、规格：250×3芯、 5μ2、数量：1台3、作用：通过5μ保安滤器，将预处理后水中5μ以上的固体颗粒除去，防止反渗透膜被堵塞或表面被划伤，同时又能保护高压泵免受损坏。

0.5T~10T 阴阳复床纯水系统配置

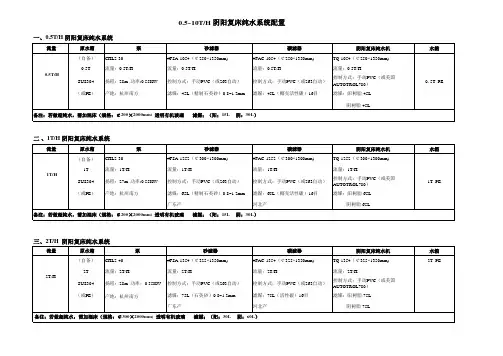

0.5~10T/H 阴阳复床纯水系统配置
一、0.5T/H 阴阳复床纯水系统
流量原水箱（自备） 0.5T 0.5T/H SUS304 （或PE）扬程：28m 功率:0.55KW 产地：杭州南方控制方式：手动PVC（或263自动）滤媒：45L（精制石英砂）0.8~1.2mm 控制方式：手动PVC（或263自动）滤媒：45L（椰壳活性碳）16目 CHL2-30 流量：0.5T/H 泵砂滤器 #FSA-1054（￠250×1350mm) 流量：0.5T/H 碳滤器 #FAC-1054（￠250×1350mm) 流量：0.5T/H 阴阳复床纯水机 TQ-1054（￠250×1350mm) 流量：0.5T/H 控制方式：手动PVC（或美国 AUTOTROL780）滤媒：阳树脂-45L 阴树脂-45L 备注：若做超纯水，需加混床（规格：￠备注：若做超纯水，需加混床（规格：￠200×2000mm) 透明有机玻璃 × ：￠滤媒；（阳；15L 滤媒；（阳；（阴：30L）） 0.5T PE 水箱
十一、十一、10T/H阴阳复床纯水系统阴阳复床纯水系统
流量原水箱（自备） 10T/H 10T SUS304 （或PE） CHL8-50 流量：10T/H 扬程：34m 功率：2.2KW 产地：杭州南方泵砂滤器 #FSA-3072（￠750×1800mm) 流量：10T/H 控制方式：手动PVC（或172自动）滤媒：500L（石英砂）0.8~1.2mm 广东产备注：若做超纯水，需加混床（规格：￠800×3200mm) A3碳钢内衬胶备注：若做超纯水，需加混床（规格：￠：￠ × 碳钢内衬胶滤媒；（阳滤媒；（阳；260L ；（碳滤器 #FAC-3072（￠750×1800mm) 流量：10T/H 控制方式：手动PVC（或172自动）滤媒：500L（活性碳）16目河北产阴：520L））软水器 TQ-3072（￠750×1800mm) 流量：10T/H 控制方式：手动PVC（或意大利 SIATA360）滤媒：阳树脂-500L 阴树脂-500L 10T PE 水箱

0.5T超纯水设备操作说明

第一部分货物说明一览表0.5T/h纯化水系统一、设备详解1.原水箱规格：1100×1300材质：PE有效容积: 1m3结构形式：PE水箱液位自控: 辫子液位计数量：1台2.原水泵型号：CHL2-40流量： 2.0m3/h扬程: 25m电机功率：0.55KW/380V 2900r/min环境温度：<40℃环境湿度：<95%产地/品牌: 杭州南方泵业所输送介质清水中固体颗粒体积含量<0.1% 粒度<0.2mm材质：卧式不锈钢泵数量：1台3.多介质过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm石英砂高度: 1000mm设计流速：15-20m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：自动多路阀数量：1台4.活性碳过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm活性碳高度：1200mm设计流速：15-20m/h设计流量: 1.8m3/h布水器材质：ABS控制方式：自动多路阀数量：1台5.离子交换器规格：12×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm阳树脂高度：1200mm设计流速：25m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：手动多路阀数量：1台6、保安过滤器型号：JL-10B规格：D=100MM H=650MM过滤孔径：5um流量: 2m3/h外壳: SUS304滤芯: 大胖PP熔喷5um数量：1台7、一级高压泵型号：CDLF2-21流量：2m3/h扬程：157m功率： 2.2KW/380V AC泵头材质：不锈钢品牌：杭州南方泵业数量：1台8、反渗透装置单套进水量： 2.0m3/h单套产水量：0.5m3/h设计温度：25℃数量：1套反渗透膜RO型号：TM710单套数量：2支品牌：日本东丽单支流量：0.25m3/h材质：聚酰胺数量共：2支反渗透膜壳型号：4英寸1芯装材质：SUS304数量共：2支机架规格：2300MM×650MM×1500MM材质: 碳钢喷漆数量：1套管阀件规格：DN25-DN15材质：U-PVC 都是PN16 GF控制部分电器品牌：正泰欧姆龙1批流量计规格：面板式2只电导仪型号：CM-230 1只产地：上海产电磁阀规格：DN25 DN15 各1只电压：220V AC产地：余姚产压力开关型号：FNC-K6 FNC-K30 各1只产地：台湾FANNICQ备注：进行高压泵的自动控制数量：1套9.RO水箱规格：110MM×1300MM材质：PE有效容积: 1.0m3结构形式：PE水箱液位自控: 辫子液位计数量：1台10.紫外线灭菌器规格：0.5m3/h材质：304不锈钢有效容积: 0.5m3 3mm结构形式：焊接数量：1台杀菌率: 99%以上二、机械工艺流程及说明：原水箱→原水泵→机械过滤器→活性炭过滤器→离子软化器→保安过滤器→高压泵→反渗透主机→RO水箱→UV杀菌器→至用水点机械过滤器：原水中含有的颗粒很细的尘土，腐植质，淀粉，纤维素以及细菌、藻等微生物，这些杂质与水形成溶胶状态的胶体微粒，由于布朗运动和静电排斥力而呈现沉降稳定性和聚合稳定性，通常不能用重力自然沉降的方法除去，一般水中含有的悬浮物凝聚的片状物及用沉淀等方法不能除去悬浮物，机械杂质，可将水通过机械过滤除去，从而降低水的浊度，提高澄明度。

0.5吨小时反渗透系统设计方案设计书

0.5 吨/ 小时反渗透系统方案设计书第一篇设计基础一、工程概况1、原水水源：自来水（达到生活饮用水标准）二、设计要求1水量要求：用水量： 0.5 吨 / 小时2、水质要求达到业主要求《10us/cm2第二篇反渗透水处理系统一、设计基础1设计要求1.1设计水量设备产水量： 0.5m3/h1.2设备使用温度：5～ 45℃1.3出水水质：出水水质达到达到业主要求1.4运行方式：手动操作1.5供水方式：连续产出（24 小时运行）；1.6控制设备、测量仪表和电器设备的设计、制造符合有关规定和标准；1.7.1设备制造和材料符合下列标准和规定要求※GB150《钢制压力容器》※JB2932《水处理设备制造技术条件》※HGJ32《橡胶衬里化工设备》※《压力容器安全技术监察规程》※进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国材料试验学会（ ASTM）的工业法规中涉及的标准或相当标准。

1.7.2对外接口法兰符合下列标准要求※JB/T74-94 《管路法兰技术条件》※JB/T74-94 《管路法兰类型》※JB/T81-94 《凸面板式平焊钢制法兰》※JB/T87-94 《管法兰用石棉橡胶垫片》1.8浓水、清洗废水处理：排至排水沟。

2设计依据、标准※中华人民国《水污染防治法》※《建筑给水排水设计规》 (GB50015-2003)※《建筑中水设计规》※《水处理工程师手册》※《室外给水设计规》（GB50013-2006）※《给排水设计手册》※《反渗透膜设计导则》※《反渗透膜设计手册》※《电器装置安装工程施工及验收规》※ 需方提供的相关要求3设计围3.1设计界线：原水箱至成品水出口（详见工艺流程图）3.2进水管：原水箱进水管由用户自己负责；3.3供电缆：进入控制柜的一侧配电电缆由业主自己负责；3.4出水管：终端产水设备围；4工艺流程描述水处理系统工艺流程如下：二、系统主要设备功能简述原水原水箱原水泵砂炭过滤器本系统主要由前期预处理系统和反渗透系统组成。

0.5吨纯水说明书

安装使用手册INSTALLATIONANDMAINTENANCEHANDBOOK实用前请详细阅读本手册，按规定方法正确安装与维护保养，并保存此手册以备日后使用。

使用水源为市政自来水、水质应符合《生活饮用水水质卫生规范》（2001）的要求，不明水源地请勿使用。

河南清波环境工程有限公司网址：h t t p://w w w.h e n a n q i n g b o.c o m一、产品特点●采用名牌逆渗透（RO）膜净化装置（孔径万分之一微米），运用目前国际上先进的逆渗透技术工艺制备纯水。

●多级过滤，综合发挥各级过滤器的有效作用，清除源水中的泥沙、悬浮物、胶体、有机物、重金属、可溶性固体、细菌、病毒、热源和其他有害杂质，仅保留水分子和溶解氧。

●变大分子团为小分子团水，益于水份在体内循环，促进人体新陈代谢。

●采用名牌静音高压泵，使用寿命长，运行质量可靠。

●预处理滤料采用可更换方式，可有效保证预处理效果，且更换方便，滤料价格经济，产水运行成本低。

●具有高压冲洗功能，可有效延长滤料、RO膜寿命。

●制水过程自动控制（源水缺水停机，储水箱水满停机）。

二、产品功能对水质符合中华人民共和国卫生部《生活饮用水水质卫生规范》（2001）规定的市政自来水施于压力，水通过石英砂沉淀过滤、颗粒活性炭过滤、树脂交换过滤或药物软化去除余氯和吸附杂质后，经保安滤芯过滤，再次对滤过的水施于压力进行双极逆渗透过滤而生产出纯净水。

三、制水工艺流程源水―增压泵―石英砂过滤器―活性炭过滤器―加药装置―保安过滤器－一级增压泵－二级RO逆渗透过滤――净水箱―增压装置。

四、水处理滤材与功能简介第1级：石英砂过滤器功能：对源水进行粗过滤，滤除源水中的泥沙、铁锈、毛发、胶体、悬浮物等颗粒比较大的杂质。

第2级：活性炭过滤器功能：吸附水中异色、异味、卤代烃及有机物等对人体有害的物质，有效改善出水口感，并截留极细微的颗粒、胶体、悬浮物等保证滤过水达到进入逆渗透膜所需的进水条件，有效延长逆渗透膜的使用寿命。

0.5吨实验室超纯纯水设备原理介绍

0.5吨实验室超纯纯水设备原理介绍
实验室超纯水设备原理
通常由原水预处理系统、反渗透纯化系统、超纯化后处理系统三部分组成。

预处理的目的主要是使原水达到反渗透膜分离组件的进水要求，保证反渗透纯化系统的稳定运行。

反渗透膜系统是一次性去除原水中98%以上离子、有机物及100%微生物(理论上)最经济高效的纯化方法。

超纯化后处理系统通过多种集成技术进一步去除反渗透纯水中尚存的微量离子、有机物等杂质，以满足不同用途的最终水质指标要求。

0.5吨实验室超纯水设备的典型特征
在生物实验中，化验用水和实验用水都必须是无任何杂质和导电介质的超纯水。

因为一些细胞一旦受到水质污染就无法给实验者提供正确的数据，会对实验结果造成一定的影响。

可以说生物试验中，只要是用到水的地方都必须是无污染，无杂质，无导电介质的超纯水。

实验室用超纯水设备是经过层层挑选出来的，一般厂家生产的普通超纯水机根本无法满足实验室用水标准。

实验室用超纯水设备具有运行稳定，水生产过程无菌化，水质标准高，出水量灵活，配备数据跟踪系统，设备智能化等优点，可供大小实验研究使用。

技术资料来源于莱特莱德贵阳超纯水设备工程公司。

0.5T超纯水设备操作说明

第一部分货物说明一览表0.5T/h纯化水系统一、设备详解1.原水箱规格：1100×1300材质：PE有效容积: 1m3结构形式：PE水箱液位自控: 辫子液位计数量：1台2.原水泵型号：CHL2-40流量： 2.0m3/h扬程: 25m电机功率：0.55KW/380V 2900r/min环境温度：<40℃环境湿度：<95%产地/品牌: 杭州南方泵业所输送介质清水中固体颗粒体积含量<0.1% 粒度<0.2mm材质：卧式不锈钢泵数量：1台3.多介质过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm石英砂高度: 1000mm设计流速：15-20m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：自动多路阀数量：1台4.活性碳过滤器规格：14×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm活性碳高度：1200mm设计流速：15-20m/h设计流量: 1.8m3/h布水器材质：ABS控制方式：自动多路阀数量：1台5.离子交换器规格：12×65型号：JED350材质：玻璃钢FRP材料厚度: 6mm阳树脂高度：1200mm设计流速：25m/h设计流量: 1.8 m3/h布水器材质：ABS控制方式：手动多路阀数量：1台6、保安过滤器型号：JL-10B规格：D=100MM H=650MM过滤孔径：5um流量: 2m3/h外壳: SUS304滤芯: 大胖PP熔喷5um数量：1台7、一级高压泵型号：CDLF2-21流量：2m3/h扬程：157m功率： 2.2KW/380V AC泵头材质：不锈钢品牌：杭州南方泵业数量：1台8、反渗透装置单套进水量： 2.0m3/h单套产水量：0.5m3/h设计温度：25℃数量：1套反渗透膜RO型号：TM710单套数量：2支品牌：日本东丽单支流量：0.25m3/h材质：聚酰胺数量共：2支反渗透膜壳型号：4英寸1芯装材质：SUS304数量共：2支机架规格：2300MM×650MM×1500MM材质: 碳钢喷漆数量：1套管阀件规格：DN25-DN15材质：U-PVC 都是PN16 GF控制部分电器品牌：正泰欧姆龙1批流量计规格：面板式2只电导仪型号：CM-230 1只产地：上海产电磁阀规格：DN25 DN15 各1只电压：220V AC产地：余姚产压力开关型号：FNC-K6 FNC-K30 各1只产地：台湾FANNICQ备注：进行高压泵的自动控制数量：1套9.RO水箱规格：110MM×1300MM材质：PE有效容积: 1.0m3结构形式：PE水箱液位自控: 辫子液位计数量：1台10.紫外线灭菌器规格：0.5m3/h材质：304不锈钢有效容积: 0.5m3 3mm结构形式：焊接数量：1台杀菌率: 99%以上二、机械工艺流程及说明：原水箱→原水泵→机械过滤器→活性炭过滤器→离子软化器→保安过滤器→高压泵→反渗透主机→RO水箱→UV杀菌器→至用水点机械过滤器：原水中含有的颗粒很细的尘土，腐植质，淀粉，纤维素以及细菌、藻等微生物，这些杂质与水形成溶胶状态的胶体微粒，由于布朗运动和静电排斥力而呈现沉降稳定性和聚合稳定性，通常不能用重力自然沉降的方法除去，一般水中含有的悬浮物凝聚的片状物及用沉淀等方法不能除去悬浮物，机械杂质，可将水通过机械过滤除去，从而降低水的浊度，提高澄明度。

250L小时高纯水设备系统方案

250L/小时高纯水设备系统方案一系统说明：所需高纯水产量为250升/小时，出水标准为电阻率≥2MΩ，根据以上要求，初拟的工艺路经为以单级反渗透系统加抛光深度脱盐系统。

该工艺系统操作简易、运行稳定、占地面积小、运行费用低等显著优点。

同时其出水水质也远优于标准要求，是现代高纯水工艺选择。

二设计说明：本方案是专为250 升/小时高纯水系统而设计。

考虑到充分的供水配套，因此将设计水温定为25℃。

产水用途：清洗用高纯水。

系统总进水：0.5m3/h。

反渗透系统总出力：250 l/h。

系统工艺配置：预处理（0.5m3/h），单级反渗透系统出水（0.25m3/h），双抛光深度脱盐系统出水（0.25m3/h）。

设备工作时间：22小时/天三本方案主要依据：原水水源：上海市政自来水电导率≤700μs/cm原水水质：未提供的原水分析报告。

产水要求：出水电阻率≥2MΩ.设计及供货范围：原水增压泵至等压输送系统。

用户应做事宜：用户将动力电源送至系统电控箱内，并预先作好动力电缆的敷设，将水管接至原水增压泵进水口，开好200*200的排水地沟。

系统对外界要求：在进一步的技术讨论中确定。

四设计与制造采用的国家或行业标准：GBJ13-86《室外给排水设计规范》GBJ109-87《工业用水软化除盐设计规范》JB2932-86《水处理设备制造技术条件》GB/T19249-2003《反渗透水处理设备》五系统对外界的要求：系统进水要求：流量≥0.5吨/小时压力≥0.25MPa设备供电要求：380V/3PH/50Hz/4Kw 接至设备电控箱内场地面积要求：3500mm长×1000mm宽×2200mm高车间门不能小于1200mm×2000mm 如室内需电梯运送要注意净体积尺寸。

六设计系统说明：系统组成储水增压系统：原水增压泵预处理系统：活性炭过滤器阳离子软化器精密过滤器原水箱反渗透系统：单级反渗透脱盐装置深度去离子系统：抛光深度脱盐装置七工艺流程：原水增压泵活性炭过滤器阳离子软化器精密过滤器原水箱单级反渗透脱盐装置抛光深度脱盐装置高纯水水箱输送泵微孔过滤器用水点八工艺说明：原水增压泵在整系统配置原水增压泵1台，其作用是对原水进行增压向后续系统供水。

0.5吨小时反渗透系统设计方案设计书

0.5吨/小时反渗透系统方案设计书第一篇设计基础一、工程概况1、原水水源：自来水（达到生活饮用水标准）二、设计要求1水量要求：用水量：0.5吨/小时2、水质要求达到业主要求《10us/cm2第二篇反渗透水处理系统一、设计基础1 设计要求1.1 设计水量设备产水量：0.5m3/h1.2 设备使用温度：5～45℃1.3 出水水质：出水水质达到达到业主要求1.4 运行方式：手动操作1.5 供水方式：连续产出（24小时运行）；1.6 控制设备、测量仪表和电器设备的设计、制造符合有关规定和标准；1.7.1 设备制造和材料符合下列标准和规定要求※GB150《钢制压力容器》※JB2932《水处理设备制造技术条件》※HGJ32《橡胶衬里化工设备》※《压力容器安全技术监察规程》※进口设备的制造工艺和材料符合美国机械工程师协会（ASME）和美国材料试验学会（ASTM）的工业法规中涉及的标准或相当标准。

1.7.2 对外接口法兰符合下列标准要求※ JB/T74-94《管路法兰技术条件》※ JB/T74-94《管路法兰类型》※ JB/T81-94《凸面板式平焊钢制法兰》※ JB/T87-94《管法兰用石棉橡胶垫片》1.8 浓水、清洗废水处理：排至排水沟。

2 设计依据、标准※中华人民国《水污染防治法》※《建筑给水排水设计规》(GB50015-2003)※《建筑中水设计规》※《水处理工程师手册》※《室外给水设计规》（GB50013-2006）※《给排水设计手册》※《反渗透膜设计导则》※《反渗透膜设计手册》※《电器装置安装工程施工及验收规》※需方提供的相关要求3 设计围3.1 设计界线：原水箱至成品水出口（详见工艺流程图）3.2 进水管：原水箱进水管由用户自己负责；3.3 供电缆：进入控制柜的一侧配电电缆由业主自己负责；3.4 出水管：终端产水设备围；4 工艺流程描述水处理系统工艺流程如下：1密过滤系统组成。

1.1 原水箱原水箱对原水的供给起到缓冲作用，协调原水的供给量与原水的进水量。

0.5吨反渗透纯水设备方案2020

500L/H 纯水设备方案一、工程概况：1.1 本系统水源为市政自来水。

1.2 本系统设计出水量为500L/H 25℃，150Psi，水温每下降1 度，产水量会下降3%－4%。

1.3 原水箱经原水泵进到直饮水机处理后供入无菌水箱，再由无菌水箱供给各用水点，均应设置直饮水专用开水装置。

2.1 设计依据2.1.1 《建筑给水排水设计规范》（GB50015-2009）2.1.2 《饮用净水水质标准》（CJ94-2005）2.1.3 《生活饮用水标准检测法》（GB5750-2006）2.1.4 《管道分质供应直饮水卫生规范》（2002 年2 月28 日修订稿）3.工程范围：直饮水机房内的所有设备及管道之间所需处理设备、检测设备、消毒设备、配电设备、电控设备及管道阀门均为本询价文件中所约定的内容。

二、设备性能及要求 1.设计规范1.1 源水水质：甲方提供的源水符合国家自来水标准：GB5749-2006；1.2 出水水质：水质要求：出水符合《饮用净水水质标准》（CJ94 －2005）并取得卫生检疫部门的认可；1.3 系统设计出水量：500L/h；1.4 系统设计制水率：50%以上。

2.设计性能要求2.1 设备选型应采用集成式, 预处理部分过滤器罐体采用食品级玻璃钢桶，外包304 镜面不锈钢，所供设备和材料是全新的。

2.2 处理工艺成熟可靠、设备能够长期稳定运行并且保证出水水质达到要求。

2.3 投资省、机房占地面积符合机房布置要求、运行费用低。

设计严格执行国家和地方环保、卫生和安全等法规，经处理后水质指标均符合需方要求。

2.4 设计中坚持科学态度，采用的水处理工艺既要体现技术先进、经济合理又要成熟、安全可靠，并具有操作简单、运行方便的特点。

2.5 在确保运行稳定、出水甘醇可口、水质达标的前提下，尽量降低工程成本。

2.6 发展和推广高效节能、易管理、易操作的新工艺、新设备，整套设备采用全自动控制系统、全程自动运行模式，操作简单。

0.5吨净水设备配置方案

2、付款方式：款到发货。
后期更换滤料价格：
产品名称
单位
数量
单价（元）
1
20寸PP纤维棉滤芯
支
1
30
建议周期半年
2
精制石英砂滤料
宗
1
300
建议周期2年
3
果活性炭滤料
宗
1
600
建议周期2年
4
阻垢剂
桶
1
1200
建议周期2年
5
4040反渗透膜
支
1
1600
建议周期3年
0.5T/H单级反渗透全自动设备配置
序号
产品名称
规格型号
材质
数量
制造商
价格
1
原水箱
容积：500L
尺寸：￠800*1250
PE/不锈钢
1台
国产配件
2
原水泵
流量：1m3/h
扬程：32m
功率：0.37kw
不锈钢
1台
国产泵
3
介质过滤器
罐体
￠300×1650mm
玻璃钢
1只
国产配件
精制石英砂
0.5-2mm
150kg
聚酰胺
2支
4
仪表、阀
压力表
3Mpa
不锈钢
2只
国产配件
纯水流量计
10GPM
有机玻璃
1支
国产配件
浓水流量计
10GPM
有机玻璃
1支
国产配件
冲洗电磁阀
DN15
铜制
1只
国产配件
手动调节阀
DN15
铜制
1只
国产配件
电接点压力表

0.5T-H二级反渗透纯化水设备方案.doc

目录一、系统概述 (2)二、方案简价 (2)三、设计基准 (2)四、工艺流程 (3)五、流程原理说明 (3)六、控制系统 (4)七、技术规范及系统报价 (4)八、售后 (5)一、系统概述纯水，是指水中的导电介质去除到一定程度，同时不离解的气体、胶体以及有机物（包括细菌）也去除至很低程度的水。

其电导率一般＜10uS/cm，含盐量2～5㎎/L.本系统为国内市场上技术较为成熟、操作便捷的纯水系统，其采用物理反应的原理，即当世界上最为先进的反渗透系统，逐步提升水质；再者本公司根据贵公司在生产用水上对水质的要求，选用美国海德能公司生产的ESPA4040膜，其性价比最优，以至最终达到生产用水的标准。

二、方案简介１－１.工程名称：生产用水处理系统１－２. 工程内容：包括设计、系统制造、安装、现场安装、系统试车调整、设备保修、及今后服务等。

我公司规划建议内容如下：三、系统设备设计基准本系统依据贵厂用水需求,设计如下：工艺要求：1）产水用途：生产用水2）系统出率：纯水0.5T/H3）系统配置：原水箱（自备），原水增压泵，自动砂滤机，自动碳滤机，一级反渗透纯水机，中间水箱，二级反渗透，紫外线杀菌器，精密过滤器纯水箱，无菌储水箱。

4）RO系统原水利用率：60-75%5）出水水质：电导率≤5µS/CM本方案主要依据：1）原水水质：TDS ≤250PPM（设备要求之标准）2）进水要求：市政自来水3）设计界限：以原水进入系统入口至二级反渗透出口；其它涉及的设计基础条件将在技术设计中确定。

系统对外界要求：1）供水：水源送至系统入口的1.5m处。

（根据实际测量计算管道、配件、人工而计费）2）供电：根据我方提供的容量，将路面电源送至我方指定的电源控制箱上。

四、系统工艺流程本系统是产水为0.5T/H的纯水系统,是以自来水作为原水,经系统预处理（砂滤、碳滤），进入一级反渗透系统,再进入二级反渗透系统，进入紫外线杀菌器，精密过滤器，以达到生产用水的标准。

0.25,0.5T反渗透说明书

反渗透说明书0.5-5吨/小时反渗透纯水机通用版一．概述反渗透法是一种膜分离技术，已成为一种成熟的化工单元操作。

反渗透技术由于分离过程能耗低、无相变、无需其它化学药品、无环境二次污染、设备简单、运行费用低及维修方便，因此，它已广泛地为人们使用。

目前，反渗透水处理已广泛地用于各个行业，既可提供化工、医药、电子、轻工和食品等工业用水，又能用于苦咸水淡化制取生活用水。

本系统产水量：0.5-5T二．反渗透器进水水质要求反渗透器的进水水质指标为了使反渗透器装置运转正常，取得预期的效果，在水进入反渗透器装置之前，应当进行必要的预处理，以满足装置对进水水质的要求。

表一反渗透器进水水质要求（聚酰胺类复合膜）水中有害成分对反渗透膜性能的影响反渗透膜受到污染的主要原因是由金属氧化物沉积引起的，常见的有氢氧化铁、氢氧化铝、氢氧化锰等，还有微生物粘泥、水中的悬浮物与胶体物质在膜表面的沉积，以及碳氢化合物和硅酮基的油及脂类覆盖膜面，其特征为产水量增加或盐透过率增加或压差降增加。

3．反渗透器的其它进水要求反渗透主机应在以上原水条件下运行，检查你的原水是否在此限度内是很重要的，不符合此标准将会导致膜组元件的永久性不可恢复的污染和损坏，因此种情况而导致的膜污染和损坏不在系统的保质范围。

3.1自来水水源自来水因为消毒而被氯化过，因此反渗透前必须安装过滤器以去除水中的余氯，本反渗透系统的膜为聚酰胺类复合膜，如果原水中存在游离氯，膜就会受到不可恢复的损害。

3.2原水硬度原水硬度超标容易引起反渗透膜的结垢而造成危害，因此，建议反渗透进水前安装合适的软化器或阻垢剂加药装置。

3.2原水水温及产水量设备的额定产水量是在原水水温为25℃的情况下设定的，反渗透系统的产水量随原水水温降低而下降。

一般情况下，水温每降低1℃，产水量将下降3 %。

3.3原水中的铁一旦原水中的铁含量大于0.1mg/l时，你就需要加设一个除铁的过滤器。

有关这方面的问题，你可和我们联系。

反渗透设计方案

能阻止硫酸盐的结垢，即相对增加水中结垢物质的溶解性，以防止硫酸钙等物质对膜的危害，特别是 BaSO4 和 SrSO4 结晶晶体对膜的危害。
它也可以对堵塞膜微孔的铁胶体以及细小的颗粒起到分散作用。
同时阻垢剂是复合有机物，不是分散产生具有细菌营养的正磷酸根营养物，排放后
也不会对环境产生污染，是绿色环保型产品。加药装置包括阻垢剂溶液箱，美国 MILTON ROY
技术参数
1、水箱容量： 1 m3
2、水箱工作温度：０℃～60℃
2.2 原水泵
g 为后续预处理设备提供稳定的压力和水量。
网 .or 原水 er 泵
型号：CHI2-40
产地：材质：
1台
丹麦
SUS304
镇水wat 技术参 1、流量：1.6t/h ，扬程：
城 ty 数
33 米
2、功率：0.62KW,
行合同时补足。
除特殊注明外，所列数量均为一台机组所需。
提供随机备品备件并在后面列出。
系统应完整地配备包括本体内部管件、阀门、外部管道、连接件、检修平台、控制系统、进出口就地指示压力表、取样阀等，同时还配齐所有必需的支撑件和紧固件，包括螺栓、螺母和垫圈，以及随机供应备品备件等。
g 2.1 原水箱 or 原水箱的容积为 1～1.5 倍系统用量，这里配置一台容积为 2 m3 的 SS304 不锈钢水箱。 . 水箱配水位控制器、自动控制进水电磁阀；当水位低时自动补水；高位时自动停止补水；保网 r 证原水泵在非低水位启动
单根膜元件的最小浓水流量……………………0.5m3/h
g 序 r 名称
号
型号尺寸
数量
产地
材质
水网ter.o 设备城镇tywa 组成

超纯水 0.5T双级反渗透(医疗器械纯水)

超纯水0.5T/H 双级反渗透（医疗器械纯水）一、前言（1）产水量：≥0.5T/H（2）进水要求：一般生活用水（3）供水方式：连续式。

（4）供电方式：单相三线制，380V、50HZ，接地电阻≤10Ω。

（5）设计界限:原水箱进水至终端微滤器出水。

二、工艺流程：市政自来水→原水箱→原水增压泵→多介质过滤器→活性炭过滤器→阻垢系统→保安过滤器→一级高压泵→一级反渗透系統→二级高压泵→二级反渗透→纯水池→出水点设备价格合计：三、0.5吨双级设备配置清单及报价：施工方案需方准备情况：一、电源安排供方施工现场。

二、设备安装所需排水位置以及场地。

供方负责项目工程：一、安装项目包括：纯净水设备安装，车间水路电路安装，工程为三天。

二、培训时间分为：调试时间为一天，培训时间为一天，需方提供两名具有初中学历以上员工作为供方培训对象。

三、工期时间为三天，安装、调试、培训完毕。

注：安装整套设备时供方会积极配合需方所要求的各项工作，需方应为供方提供施工中的便利。

整套设备耗材及更换时间：售后服务承诺本厂对所供的设备采用全程电话跟踪的售后服务方式。

保修期自设备安装、调试完毕并双方验收合格之日算起，一年内设备配件如因非人为损坏，本厂负责免费以旧换新；一年后本厂收取低于市场成本价的维修费用，终身提供技术服务；建立安装、日常维修、维护服务挡案,详细记录设备的使用、维修、维护情况。

一、定期电话回访，解决设备运行过程中遇到的具体问题，防患未然。

二、提供反渗透膜及离子交换系统首次清洗的技术服务。

三、提供整套设备使用、简易维修及维护的技术培训。

我们将在管理上、技术上全面考虑设备售后的服务，为系统少出问题、不出问题提供全面保障。

保修期内：对设备出现的问题，首先通过热线电话解决，如通过电话解决不了，则我厂派人员到现场解决。

响应时间如下：（如需我厂派员到现场维修，我厂接到电话后会立即起程）一级故障24小时内修复、二级故障6小时内修复、三级故障3小时内修复。
