密度继电器MKZB-I说明书(双接点)
MKZ 米克重控制器说明书
MKZ300米克重控制器说明书（V3.34）山东博硕电子有限公司地址: 山东省济南市齐鲁软件园A2座3层网址：邮编: 250101全国统一服务热线:4006586765注：本公司保留对此产品进行修改和改进的权力，技术上的改进，恕不另行通知。
1. 概述1.1简介塑料薄膜、管材、电缆等生产过程中由于塑料颗粒等原材料实际堆积密度时刻变化、不均匀流动，以及昼夜温差、电网电压波动、过滤网堵塞等原因，造成成品厚度不均，为解决此类问题，我公司研发了全自动米克重控制器。
1.2功能特点1、准确一致的米重，提高品质，节约原材料。
2、自动控制米重重量，减少人工干预，降低工人劳动强度。
3、可根据上牵引速度同步控制三个下牵引，降低工人劳动强度，提升产品质量。
4、具有主机调速控制，在调整主机转速后，可以快速跟踪调整。
5、具有换料控制，在加料过程中持续关闭加料阀门，方便前一个配比的物料全部排空。
6、变频器手动可以外接电位器，相较于市场上其它类似产品使用更加方便快捷。
7、实时显示各主机流量及物料百分比，可以实时判断配比的正确性，并可作为主机螺旋的运行状况的参考依据。
8、具有缺料报警、加料超时、牵引超频、比例失调等报警功能，可以实时提醒工人及时处理各种突发情况，减少废品率提高生产效率。
9、实时显示各物料消耗及总产量，方便统计管理。
10、具有过滤网堵塞报警，可提示工人及时更换滤网。
11、所有接口采用数字隔离技术，抗干扰能力强。
12、具有RS485和以太网接口，方便联网管理。
13、采用7寸液晶屏显示，清晰直观。
2. 技术规格1、电源：85～265V 50Hz（或60Hz）±4%。
2、称重传感器激励电压：5VDC±5％，总共最大提供电流120mA。
3、模拟量输出类型：0～5V，0～10V。
4、计米器激励电压DC12V，最大提供电流100mA。
5、开关量输出电压DC24V，报警输出最大提供电流500mA，其余最大提供电流200mA。
苏源MKZB防爆旋钮式系
MKZB系列隔爆型电动执行器操作说明扬州苏源自动化设备有限公司一、功能概述MKZB旋钮式显示操作面板可连接SY-3KMK开关型模块，显示电动执行机构开度、切换现场手动控制或远程控制，标定电装零点和满点位置，修正部分控制参数等。
MKZB操作旋钮为霍尔开关输入型，设有模式切换旋钮（现场、远程、停止模式）和操作旋钮（开、关）；显示部分包括3位数显装置、现场状态指示灯、远程状态指示灯、开位指示灯、关位指示灯和故障指示灯，可实现开度显示、状态指示，就地操作、全开或全关位置标定及参数设置等。
MKZB开关型电装控制器可控制三相开关型电装动作，实现电动执行装置机电一体化。
其主要控制部件包括以下三个部分：1、操作旋钮、切换旋钮，显示装置。
可显示电装开度、现场控制电装开关动作、标定零点和满点位置、进入内部菜单设置控制参数；2、SY-3KMK开关型模块。
检测阀门开度和限位开关、检测远程开关输入、反馈4~20mA开度信息、输出开、关控制信号（驱动接触器）并实现相序自适应；3、SY-ZSY相序检测模块。
可检测三相电源缺相和逆相，将缺相或逆相信息发送到控制模块，由后者实现缺相报警或相序自适应。
二、技术条件环境温度：-20℃-60℃相对湿度：不大于95%(25℃时)防爆等级：dⅡBT4防护等级：IP65阀位信号：输出4～20mA作制式： S2 (短时十分钟)电源：三相 380V 50HZ 三相三线制(特殊要求可在订货时提出) MKZB开关型电装控制模块安装在电装机芯内，使用环境要求说明如下：1、使用温度范围：-20℃~65℃；2、使用湿度范围。
≤90%RH，不结露；三、操作说明MKZB旋钮式显示操作面板设有模式选择旋钮（现场、远程、停止3位置锁定式）和操作旋钮（开、关自复位式）。
可实现基本的操作功能。
并带有红外遥控功能（特殊订货）。
具体操作如下：1、切换到现场操作将模式选择旋钮转到现场位置，现场指示灯亮，此时通过操作旋钮可控制电装开、关运转。
密度继电器检测-测试仪
前言感谢您使用武汉恒新国仪科技有限公司的产品，GYCS型全自动SF6密度继电器检测仪是本公司历时四年独立开发研制的高精密仪器，仪器关键器件全部采用原装进口件，通过高精度压力传感器及高精度A/D、D/A转换器，结合高性能十六位单片机，能自动完成对SF6密度继电器的检测，能准确测量信号动作时当前温度下的压力值并自动完成20 C值的换算，能自动打印试验数据并自动存储以备查阅。
仪器具有高精度，高稳定性，高可靠性的特点。
请您在使用之前仔细阅读使用说明书并按步骤操作。
目录概述 (3)●进行密度继电器检测的必要性 (3)●进行SF6密度继电器检测基本原理 (3)● GYCS型密度继电器检测仪功能特点： (4)技术指标 (5)使用方法 (6)准备工作 (6)密度继电器检测 (7)℃压力表检测 (9)系统压力值修正 (11)系统时钟调整 (11)历史数据浏览 (12)结束工作 (13)注意事项 (13)保管和运输 (14)产品售后服务 (14)附录一 (15)附录二 (16)附录三 (17)装箱清单 (18)●进行密度继电器检测的必要性SF6开关是电力系统广泛使用的高压电器。
SF6开关的可靠运行已成为供用电部门最关心的问题之一。
SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要元件，其性能的好坏直接影响到SF6开关的运行安全。
现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。
因此DL/T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行检测。
从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期检测也是非常必要的。
●进行SF6密度继电器检测基本原理密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃时的SF6的相对压力值作为标准值。
继电接触控制系统说明书
绪 论学习目标主要任务：通过实际继电接触控制系统的感性认识，了解继电接触控制系统及其应用。
1．能够认识继电接触控制系统。
2．能够识读电动机铭牌。
工作任务单（NO.1）一、工作任务某机械厂需建造一电气控制柜，如图0-1所示。
图0-1 电气控制柜控制柜的具体要求如下。
（1）380V/50kW电机M1：Y-△控制，要求有热过载保护且过载保护时报警和监测其中一相电流。
（2）380V/4kW电机M2：直接启动，正反转控制，要求有热过载保护且过载保护时报警和监测其中一相电流。
电气控制线路安装与调试·2·（3）各相电流：装有三相四线用电电路约10kW ，要求用接触器作为负荷开关控制和监测。
（4）装有两路380V/10kW 发热棒控制，要求用接触器作为负荷开关控制。
对电气控制柜，完成以下任务。
（1）了解电气控制柜的作用；了解继电接触控制系统的实际应用，并填写表0-1。
表0-1 电气控制柜中主要元器件 序号元件名称 元件作用 备注（2）该电气控制柜的控制对象中有一台三相异步电动机M2，其铭牌如图0-2所示。
识读电动机铭牌参数。
图0-2 电动机铭牌二、引导文需要学生查阅相关网站、产品手册、设计手册、电工手册、电工图集等参考资料完成引导文提出的问题。
（1）什么是电气控制柜？电气控制柜在设备用电过程中起到什么作用？（2）什么是控制系统？常见控制系统有哪些？（3）什么是继电接触控制系统？（4）什么是电器？什么是低压电器？图0-1所示电气控制柜有哪些主要的低压电器？（5）电气控制柜、控制屏、控制箱、控制盘各有什么异同？（6）图0-1所示电气控制柜的主要控制对象是什么？（7）在生产实践中，如何构成一个用电系统？电气控制柜在整个用电系统中起到什么作用？（8）如何识读电动机的铭牌？铭牌参数在控制用电过程中有什么作用？（9）什么是主回路，控制回路，辅助回路？（10）如何理解在用电过程中，使用电设备“用上电”“安全用电”“经济合理用电”？绪 论（11）主回路完成什么功能？特点是什么？（12）控制回路完成什么功能？特点是什么？知识链接1 电气控制柜一、用电系统人们在生产生活中，会使用大量的用电设备，如电灯、机床上的三相异步电动机等，用电设备要做到“用上电、安全用电、经济合理用电”。
DF11系列双行2mm密度接线器说明书
DF11-12DS-2C DF11-2428SCA DF11-6DS-2C DF11-4DS-2C DF11CZ-10DP-2V(27)B2202mm Double-Row Connector (Product Compliant to UL/CSA Standard)DF11 Series■Features1. Space-saving on Board RealizedDouble rows of 2mm pitch contact has been condensed within the 5mm width.The multiple number of signals can be secured in the same space as the conventional 2mm single-row contact.2. Broad VariationThe insulation displacement and crimping methods are prepared for connection. Thus, board to cable, in-line,board to board connectors are provided in order to widen a board design variation.In addition, "Gold" or "Tin" can be selected for the plating according application, while the SMT products line up.3. Applicable Wire Covers Wide RangeAccording to the double rows of 2mm pitch compact design, the applicable wire can cover AWG22 to 30.4. The ID Type Connector Achieves Connection Work.Using the full automatic insulation displacement machine,the complicated multi-harness can be easily connected,reducing the man-hour and eliminating the manual work process.■ApplicationsBusiness equipments such as copy machine, printer and so on.Rib to prevent contact mis-insertion as well asdisimilar contact mis-insertion4 wall box styleO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B221DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)■Product Specifications■UL ·CSA Safety Standard File No.UL :E52653CSA :LR95109Note 1: Current rating of header is 2A.Note 2: Includes temperature rise caused by current flow.Note 3: The term "storage" refers to products stored for long period of time prior to mounting and use. Operating Temperature Range andHumidity range covers non conducting condition of installed connectors in storage, shipment or during transportation.Note 4: Information contained in this catalog represents general requirements for this Series. Contact us for the drawings and specifications fora specific part number shown.■Features of DF11 Insulation Displacement Machine(Single Core Punching Full Automatic ID Machine AM700/DF11)● 5 Major Features of ID Machine AM700/DF111. Perform the multi-harness.2. The setup time has been widely reduced. (10 minutes maximum)3. Space saving design.(About half space compared with the conventional machine)4. Minimize initial cost with low cost.5. The harness data can be saved in the floppy disk and easily changed.■PointsSince the DF11 insulation displacemention allows double rows ID with a single part, the harness service is completed with machine connection only.Data storageLow cost Multi-harness Half spaceSetup i n 10 mi n utesO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B222DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)■MaterialDF11- *DS - 2Cqewr tq Series Name : DF11w Number of Contacts : 4to 32e Connector TypeDS : Double Row socket DP : Double Row pin header DEP: Double Row in-line plug r Contact Pitch: 2mm t Connection Form/Contact Style C: Crimping socketR26: Insulation Displacemented socket for AWG26DSA: Straight through hole DS : Right angle through hole V : Straight SMT A: Adaptor■Ordering Information●ConnectorDF11 - EP2428PCFAqrewq Contact Type Blank : For socket EP : For in-line plug w Applicable Wire Size 22: AWG222428: AWG24to 2830: AWG30e Contact Type/Packaging Type SCF : Socket contact, Embossed tape SC : Socket contact, BagPCF : Plug contact, Embossed tape PC : Plug contact, Bag r Plating TypeBlank : Tin plated A: Gold plated●ContactO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B223DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)[Specific No.]–* *, (* *)(05):Tin plated, 100 pcs. per bag (25):Tin plated, Tube packagingPhoto: Cable connection status■ID SocketNote1: The specific No. (05) item is delivered per bag unit (100 pcs.). Please order products per bag unit.Note2: To use the full automatic insulation displacement machine to punch the DF11 single contact, the (25) tube packaging specificationshould be applied.Note3: Please order the tube packaging products by multiplying the packaging quantity ( pcs.).■Applicable CableNote1: Port 1-piece indicates odd number row,and port 2- pcs. indicate even number row.Note2: Use the dip type header as follows.· Straight angle type : DF11-*DP-2DSA (08)· Angle type : DF11-*DP-2DS (24)O c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B224DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)■Crimping Socket■Receptacle (DIP)Photo: Contact insertion status●Board Through-hole Diameter: Ø0.80+0.1●Kink Prefixed Effective Diameter: Ø0.80+0.05[Specific No.] –* *, (* *)(05) :Tin plated 100 pcs. per pack (06) :Gold plated 100 pcs. per pac k[Specific No.] –* *, (* *)Blank :100 pcs. per packO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B225DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)■Receptacle (SMT)Note2: The 40 contacts connector is marchandized only in combination with the SMT product.Note3: Embossed packaging products have the reel wrapped in polyethylene and include a desiccant.B PCB mounting patternNote:If the pattern is included in the shaded area andnot treated with resist, it could touch the connector contact .O c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B226DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)●Board Through-hole Diameter: Ø0.80+0.1Note2: Please order the tube packaging products, by mutiplying a tube quantity( pcs.).●Board Through-hole Diameter: Ø0.80+0.1[Specific No.] –* *, (* *)(01): Gold plated (08): Tin plated (24): Tin plated tube package product[Specific No.] –* *, (* *)(24): Tin plated tube packaging product (52): Gold plated tube packaging product■Straight Pin Header■Right Angle Pin HeaderO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B227DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)Note2: The 40 contacts connector is merchandized in combination with the SMT product.Note3: Embossed packaging products have the reel wrapped in polyethylene and include a desiccant.B PCB mounting pattern[Specific No.] –* *, (* *)(27):Tin plated embossed tape packaging (57):Gold plated embossed tape packagingNote:If the pattern is included in the shaded area andnot treated with resist, it could contact to the connector contact .■Straight Pin Header (SMT)2P=20.65B 1.52.257.26.21.51.5No.2No.1AAØ0.521.5O c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B228DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)■In-line PlugBIn-line Plug Panel CutoutsNote1: Please use the non-radius side for the panel hooking area.Note2: Applicable panel thicknessing is 1.6 to 1.0mm (A slight deviation will occur for the thickness except for 1.6 and 1.2mm.)Photo: Contact insertion statusNote1: Delivered per bag unit (100 pcs.). Please order products per bag unit.O c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B229DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)■In-line AdaptorBIn-line Adaptor Panel CutoutsNote1: Please use the non-radius surface in the panel hooking area.Note2: Applicable panel thickness is 1.6 to 1.0mm (A slight backlash will occur in the thickness other than 1.6 and 1.2mm.)Note1: Delivered per bag unit (100 pcs.). Please order products per bag unit.O c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B230DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)■Crimping Contact for Socket●Applicable Wire (Tin Plated Annealed Copper Wire)■●Recommended WireUL1061, UL1007 (Note 2.)no respoisibility for any trouble.B Applicable Crimping ToolO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B231DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)B Application PatternDF11-πDS-2R**(05)DF11-πDS-2R**(05)DF11-πDS-2R**(05)DF11-πDS-2R**(05)DF11#Z-πDP-2VDF11#Z-πDP-2VDF11-πDS-2DSA(05)DF11-πDS-2DSA(05)DF11-πDS-2DSA(05)DF11Z-πDS-2VDF11Z-πDS-2VDF11#Z-*DS-2V DF11#Z-πDP-2VO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B232DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)EØ1.5+0.1 016±0.12±0.14±0.11.75±0.1C ±0.1B ±0.1A ±0.30.4±0.16.6±0.38.4±0.3E-E Unreeling directionContact NO.1EAA( 5.5 )Ø21±0.8(Ø80)Ø370±2Ø1.5 Lead hole depth(D+6) MAXD +2 02±0.5Ø13±0.2Reel Dimensions( 5)1.5+0.1 01.7+0.15 0R 0.75E-EUnit: mmB Embossed Carrier tape Dimensions●Receptacle (SMT)●Header (SMT)O c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .B233DF11 Series ●2mm Double-Row Connector (Product Compliant to UL/CSA Standard)B Precautions1. Recommended Temperature Profile (SMT )2. Recommended Manual Soldering Condition (SMT )3. Recommended Screen Thickness (SMT )4. Board Warp age (SMT )5. Recommended Soldering Condition (Through hole)6. Cleaning Condition7. Connection ConditionNote1: UP to 2 cycles of Reflow soldering are possible under the same conditions, provided thatthere is a return to normal temperature between the first and second cycleNote2: The temperature profile indicates the board surface temperature at the point of contactswith the connector terminals.Note3: This reflow profile is for the connectors packaged in embossed tape(reel), with desiccant inthe package.Note4: Reflow temperature for SMT connectors in another package is 240ç, 10 sec.max.Soldering iron temperature: 290±10ç, Soldering time: Within 2 seconds 0.15 to 0.2mm Based on the both connector edges, 0.03mm max. is allowed in the connector center area.Flow: 250ç for 10 secondsManual soldering: 290ç for 2 secondsRefer to the "Nylon Connector Use Hand book".Refer to the "Nylon Connector Use Hand book".180±10100150200250230Time (S)Temperature (ç)60s max10s max100 to 120s165±5100150200240230Time (S)Temperature (ç)60s max10s max90 to 120sO c t .1.2018 C o p y r i g h t 2018 H I R O S E E L E C T R I C C O ., L T D . A l l R i g h t s R e s e r v e d .DF11-12DS-2DSA( 05)DF11-16DS-2DSA(05)DF11-24DP-2DSA(24)DF11-24DS-2C DF11-24DS-2DSA(05)DF11-6DP-2DSA(2 4)DF11CZ-26DP-2V( 27)DF11-12DS-2C DF11-2428SCA DF11-6DS-2C DF11-4DS-2C DF11CZ-10DP-2V(27)。
SF6气体密度控制器及SF6气体密度继电器说明书

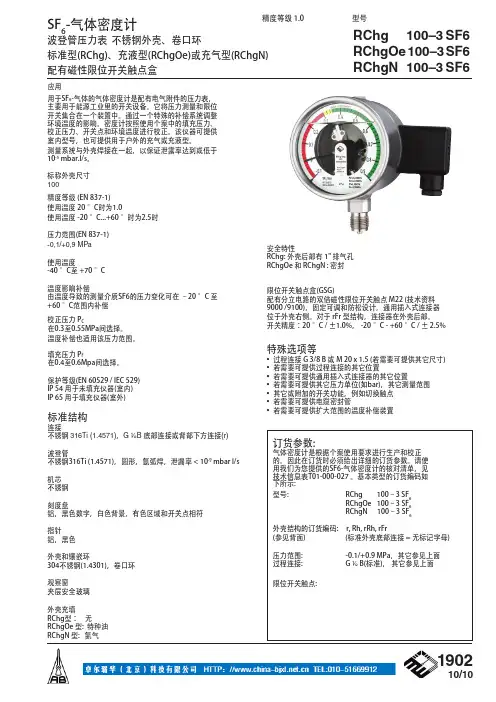

安全特性RChg: 外壳后部有 1" 排气孔RChgOe 和 RChgN : 密封限位开关触点盒(GSG)配有分立电路的双倍磁性限位开关触点 M22 (技术资料9000 /9100)，固定可调和防松设计，通用插入式连接器位于外壳右侧。
对于 rFr 型结构，连接器在外壳后部。
开关精度：20 °C / ±1.0%， -20 °C - +60 °C / ± 2.5%特殊选项等• 过程连接 G 3/8 B 或 M 20 x 1.5 (若需要可提供其它尺寸)• 若需要可提供过程连接的其它位置• 若需要可提供通用插入式连接器的其它位置• 若需要可提供其它压力单位(如bar)，其它测量范围• 其它或附加的开关功能，例如切换触点• 若需要可提供电缆密封管• 若需要可提供扩大范围的温度补偿装置SF 6-气体密度计波登管压力表 不锈钢外壳、卷口环标准型(RChg)、充液型(RChgOe)或充气型(RChgN)配有磁性限位开关触点盒RChg 100–3 SF6 RChgOe 100–3 SF6RChgN 100–3 SF6190210/10应用用于SF 6-气体的气体密度计是配有电气附件的压力表，主要用于能源工业里的开关设备。
它将压力测量和限位开关集合在一个装置中。
通过一个特殊的补偿系统调整环境温度的影响。
密度计按照使用个案中的填充压力、校正压力、开关点和环境温度进行校正。
该仪器可提供室内型号，也可提供用于户外的充气或充液型。
测量系统与外壳焊接在一起，以保证泄露率达到或低于10-5 mbar.l/s。
标称外壳尺寸 100精度等级 (EN 837-1) 使用温度 20 °C时为1.0使用温度 -20 °C...+60 °时为2.5时压力范围(EN 837-1) -0,1/+0,9 MPa 使用温度-40 °C至 +70 °C温度影响补偿由温度导致的测量介质SF6的压力变化可在 –20 °C 至 +60 °C范围内补偿校正压力 P C在0.3至0.55MPa间选择。
MCK-Z-I数显2表说明书(1)
说明
RS
.
Ad.
.
bd.
通信方式
仪表通信地址 通信波特率
：通信关闭； ： 连续发送； 4.2.1
：接收应答方式
4.2.2
0-99
2400；4800；9600；19200；38400
.
Pt
通信协议
：金诺协议;
：MODBUS 协 4.2.1
议
6.1.1
4.2.1 通信参数说明
通信方式 RS：
本仪表支持全双工 RS232 或半双工 RS485 串口通信，根据实际情况选择合适的通 信方式；
：连续检测模式； ：峰值检测模式
4.3.1
4.3.1 显示与测量参数说明 开机清零 Ct：该参数设置为 on 时，仪表开机后自动清除皮重； 小数点位置 Dp：小数点位置可自由设置，设置范围 0-5； 显示分度值 rSo：显示分辨率，表示连续两次显示值间隔大小，可设 1、2…50； 显示速度 dPd：1__一秒钟显示刷新一次；2__一秒钟显示刷新三次；3__全速刷新； 单位选择 unit：根据实际情况选择面板上的单位指示灯，实际单位不在面板上的情 况，可将单位指示灯全部熄灭或任意设定；
PA PB + - S- S+ E+ E-
1 2 3 4 5 6 7 8 9 10 11 12
ALM4 输出
ALM3 输出
ALM2 输出
ALM1 输出
13 14 15 16 17 18 19 20 21 22 23 24
LN 220VAC 24VDC
接线端子说明：
S+：传感器信号正； S-：传感器信号负； E+：传感器电源正； E-：传感器电源负； L：220VAC 电源 L 相或 24VDC 电源正； N：交流电源 N 相或 24VDC 电源负
《使用说明继电器》.(DOC)
使用说明书一．工作原理润滑油站由油箱、2套双联油泵装置（1套工作、1套备用）、一套独立的油冷却器系统、两个油滤器以及电控柜、仪表盘、管道、阀门等组成。
工作时，主系统油液由油泵从油箱吸出，经过单向阀、溢流阀、双筒过滤器、流量调节机构，分别送到设备目标点。
一支路经双联泵一G3/4油口送到风机风量调节系统作为动力油（其压力为28bar，流量37L/min），另一支路经双联泵一G3/8的油口后分为4路（其压力为1.1bar，流量2×6.5L/min、2×7L/min，可调节），经流量指示器送往风机、电机润滑点进行润滑。
润滑与控制油路经系统回油管流回油箱。
油站的最高工作压力为28bar。
根据润滑点的要求，通过调节溢流阀确定使用压力。
当油站的工作压力超过溢流阀的调定压力时，溢流阀将自动打开，多余的油液流回油箱。
另一冷却系统由电机,泵,阀,管件等独立构成,可随时对冷却系统进行起停.该润滑油站具有过滤、冷却、加热等装置和安全连锁、自动控制、报警等功能。
二．结构技术特点1．采用双筒过滤器，更换滤芯时不需停机，滤芯堵塞时自动报警。
2．相关控制点均配有就地机械式仪表，以方便就地观测。
3．采用冷却效果优良的进口板式的冷却器，冷却面积达到2.8m2，冷却效果好，可保证油站长期运行，延长维护周期。
冷却器配有旁通阀，当冷却器堵塞时，油液压力达到旁通阀的设定压力3.5bar时，油液不经过冷却器自动途经旁通阀回到油箱。
4．油站在泵出口分别设有溢流阀，可有效的设定系统压力，保证控制油及润滑油输出的压力稳定，双重消除系统压力脉动。
采用PARKER 低压溢流阀，该阀具有压力稳定、压力脉动小等特点；避免了高压溢流阀在低压区使用时出现因压力波动引起的检测组件损坏及润滑部位泄漏。
5．油站配有液位开关、温度开关、电加热器、空滤器等；主控制油路配有溢流阀出口就地压力表、过滤器差压开关、输出就地压力表、电子式压力开关（带数字显示、PARKER德国产）；四条润滑油路配有溢流阀出口就地压力表、过滤器差压开关、输出就地压力表、温度开关、电子式压力开关（带数字显示PARKER德国产）。
330KV变电站密度继电器定检作业指导书
一、范围
本作业指导书适用于35kV及以上电压等级变电站及实验室等工作现场对各类密度继电器表计进行定检工作的作业程序。
二、引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中的引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
1、《弹簧管式压力表、压力真空表及真空表检定规程》
2、DL 408--1991 电业安全工作规程（发电厂和变电所电气部分）
3、国家电力公司《防止电力生产事故的二十五项重点要求》
三、定检前准备
四、校验开关SF6密度继电器流程图
五、作业程序及作业标准
3、检修内容和工艺标准
附录 A
（资料性附录）
现场工作安全技术措施。
SF6密度继电器示值误差测量不确定度的评定
SF6密度继电器示值误差测量不确定度的评定报告云南电力试验研究院（集团）有限公司电力研究院1.1概述1.1.1 评定依据：1.1.2测量依据：1.1.3 测量环境条件：1.1.4 测量标准：1.1.5 被测对象：1.1.6 测量过程：1.1.7 评定结果的使用：1.2数学模型1.3各输入量的标准不确定度分量的评定1.4合成标准不确定度及扩展不确定的评定1.4.1 灵敏度系数1.4.2 标准不确定度汇总表1.4.3 合成标准不确定度u c的估算1.4.4 合成标准不确定度的有效自由度νeff 1.4.5 扩展不确定度的评定1.5不确定度报告1.1概述1.1.1 评定依据：JJG1059-1999《测量不确定度评定与表示》1.1.2 测量依据：JJG544-1997《压力控制器检定规程》、JJG52-1999《弹簧管式一般压力表、压力真空表和真空表检定规程》1.1.3 测量环境条件：温度（10-35）℃，相对湿度85%以下。
1.1.4 测量标准：SF6密度继电器校验仪，量程（0-1）MPa 、压力准确度0.05级。
1.1.5 被测对象：SF6密度继电器，准确度2.5级，量程（-0.1-0.9）MPa 。
1.1.6 测量过程：将SF6密度继电器安装在SF6密度继电器校验仪上，造压至P20检测点，读取被检SF6密度继电器P20示值，被检仪器P20示值与SF6密度继电器校验仪P20示值之差值即为SF6密度继电器示值误差。
1.1.7 评定结果的使用：符合上述条件下的SF6密度继电器，一般可直接使用本不确定度的评定结果。
1.2 数学模型∆P20=P20被- P20标式中: ∆P20-----被检SF6密度继电器P20的示值误差P20被----被检SF6密度继电器P20示值 P20标----SF6密度继电器校验仪P20示值考虑到SF6密度继电器重复性引入的不确定度μ（t 1），SF6密度继电器读数修约引入的不确定度μ（t 2），SF6密度继电器校验仪压力准确度引入的不确定度μ（t 3），SF6密度继电器校验仪温度准确度引入的不确定度μ（t 4），SF6密度继电器校验仪与SF6密度继电器温度测量不一致引入的不确定度μ（t 5），标准器的上级传递误差产生的标准不确定度分量由于采用了标准器的等级指标，本分量不考虑。
六氟化硫密度继电器校验仪说明书
尊敬的顾客感谢您使用本公司生产的产品。
在初次使用仪器前，请您详细阅读使用说明书，帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（含一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品通电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
密度继电器说明书
E-7980066SF6密度继电器（日本旭计器）重要提示在安装和使用本设备前，请首先阅读并完全理解E-7980028《维护和检查》和E-7980029《安全操作规程》。
本说明书及所有插图应视为该设备固有组成部分，并把它们放在伸手可及的地方，以便随时查看和参阅。
本手册及其内部相关附图是固定格式内容，如与实物有较大出入请获取最新的参考资料。
河南平高东芝高压开关有限公司目 录1 简介 (1)2 规格 (1)3 设计 (1)4 触点精确度 (3)5 接线 (3)1 简介SF6气体密度继电器由一个指示器和一个触点机械装置组成，指示器能够指示电力设备内部绝缘气体的压力，当产生不正常的压力或气体压力达到设定值时，触点机械装置可以通过接通或断开回路的方式来操控不同的电器元件，如报警器和控制继电器。
为防止环境温度改变而引起气体压力指示值的变化，气体密度监视器通过内部的一个双金属片进行温度补偿，使指示器指示的压力值始终是折算到气体在20℃状态下的压力值。
特别值得一提的是触点机械装置的可靠性，磁助式机械装置能有效地吸收并减弱触点在关合过程产生的冲击，以保证触点的可靠接触。
2 规格型号：AT1/2×100显示精度精度(全量程) 测试温度±2.5% -20℃±1.0% +20℃±2.5% +60℃温度补偿：双金属片工作环境温度：-30～+70℃温度补偿误差：≤±2.5%（在-20～+60℃范围内）触点类型：磁助式触点重复精确度：≤±0.2%触点容量：30V A 最大额定电压AC380V/DC220V工频耐压：1分钟AC 2kV 50/60Hz（端子与壳体之间）冲击耐压：7kV（端子与壳体之间）连续工作：持续通流100 mA/DC 1V（触点与端子之间）3 设计气体密度继电器的结构如图1所示。
压力传感元件是一种布尔登管式（弹性金属曲管式）压力/行程转换器。
（见图2）在体积不变的情况下，仅仅由于温度变化而引起的任何压力变化，都可以通过压力元件和可动部件之间的双金属片得到补偿，因此不会引起指针的偏转，并确保压力指示值的正确性。
HMD密度继电器校验仪新版说明书
HMD型SF6密度继电器校验仪使用说明书苏州工业园区海沃科技有限公司目录一、概述二、技术指标三、功能特点四、使用方法（一）仪器充气（二）现场测量五、注意事项六、常见问题七、保管和运输八、产品售后服务一、概述SF6开关是电力系统广泛使用的高压电器。
SF6开关的可靠运行已成为供用电部门最关心的问题之一。
SF6气体密度继电器是用来监测运行中SF6开关本体中SF6气体密度变化的重要部件，其性能的好坏直接影响到SF6开关的运行安全。
现场运行的SF6气体密度继电器因不常动作，经过一段时期后常出现动作不灵活、触点接触不良等现象，有的还会出现密度继电器温度补偿性能变差，当环境温度突变时常导致SF6密度继电器误动作。
因此DL／T596-1996《电力设备预防性试验规程》规定：各SF6开关使用单位应定期对SF6气体密度继电器进行校验。
从实际运行情况看，对现场运行中的SF6密度继电器、压力表进行定期校验也是非常必要的。
密闭容器中的气体压力随温度的变化而变化，为了便于统计和比较，通常把20℃时SF6的相对压力值作为标度值。
在现场检验时，一定环境温度下的SF6气体测量到的压力均要换算到其对应20℃时的等效压力值，从而判断密度继电器的性能。
HMD密度继电器校验仪采用单片机控制，自动完成压力测量和20℃值转换，从而完成了压力、温度间的动态自动补偿，并显示被测环境下SF6气体的压力、20℃环境下的SF6气体压力。
彻底解决了SF6气体密度继电器现场校验困难问题。
仪器可用于国内外各种类型的密度继电器进行校验。
机内温度传感器内置被测SF6气体,提高了测量的精度且实现了现场全自动校验。
本产品为便携式工具，使用方便可靠，是SF6密度继电器校验的理想设备。
二、技术指标1、工作电压：AC220V±10% 、50Hz：12V/2AH充电电池2、检验精度：1.0级3、校验范围：0～0．9Mpa4、环境温度测量范围：－10℃～40℃5、显示方式：160×160点阵液晶6、外形尺寸：380×280×240(mm)7、SF6气体密度显示方式：被测环境温度下的SF6气体压力、20℃时SF6气体的等效压力三、功能特点1、校验过程中无需恒温室，可以在任意有效温度范围内对SF6气体密度继电器进行校验；2、本仪器可对机械型、指针型、数显型、电流（电压）型等国产和进口的各种类型的密度继电器进行现场校验。
密度继电器
第一部分使用说明一、概述JMD-1A型SF6气体密度继电器校验仪（以下简称校验仪），是一种智能化的SF6气体密度继电器校验仪器。
该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器校验仪器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。
主要用于SF6气体产品的生产、维护与监测。
特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。
SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。
如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。
SF6气体密度继电器是SF6电气开关的关键元件之一，它用来检测SF6电气设备本体中SF6气体密度的变化，它的性能好坏直接影响到SF6电气设备的可靠安全运行。
安装于现场的SF6气体密度继电器因不经常动作，经过一段时期后常出现动作不灵活或触点接触不良的现象，有的还会出现温度补偿性能变差，当环境温度变化时容易导致SF6气体密度继电器误动作。
因此原电力部制定了DL/T596-1996《电力设备预防性试验规程》。
该试验规程规定：各SF6电气开关使用的单位应定期对SF6气体密度继电器进行校验。
从实际运行情况来看，对现场的SF6气体密度继电器进行定期校验是防患于未然，保障电力设备安全可靠运行的必要手段之一。
在密封容器中，一定温度下的SF6气体压力可代表SF6气体密度。
为了能够统一，习惯上常把20℃时的SF6气体的压力作为其对应密度的代表值。
所以，SF6气体密度继电器均以20℃时的SF6气体的压力作为标度值。
在现场校验时，在不同的环境温度下，测量到的压力值都要换算到其对应20℃时的标准压力值，从而判断该SF6气体密度继电器的性能。
JMD-1A 型SF6气体密度继电器校验仪对这个过程是自动完成的，既准确，又灵活方便。
二、主要技术指标○工作电源：AC220V±15%，50HZ，或机内电池。
○精度：0.5级（高于0.5级可以根据用户要求定制）。
密度继电器校验仪操作手册
密度继电器校验仪操作手册目录0TU前言U0T 50TU第一章：仪器概述U0T 60TU第二章：功能特点U0T 60TU第三章：主要技术参数U0T 70TU第四章：校验仪与密度继电器的连接U0T 80TU第五章：操作使用U0T 80TU第六章：注意事项U0T 110TU第七章：装箱箱单U0T 12前言接通或断开充电电源时应先关闭仪表上的电源开头，否则有损坏仪器的可能！！仪器校验的原理：密闭在容器中的气体压力是随着温度的变化而变化的，为了有个统一标准进行比对，我们通常把20℃的相对压力值作为标准值。
就是在密度表校验的时候根据压力和温度的对应关系转换成20℃时的等效压力值，从而再进行比较。
闭锁回复值校验：在SF6密度继电器指针为零位时，给继电器缓慢匀速进行充气，当SF6密度继电器发出闭锁动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁回复值。
报警回复值校验：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出报警动作时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警回复值。
超压回复值校验：给SF6密度继电器缓慢匀速进行充气，当SF6密度继电器发出超压信号后，开始缓慢匀速的给SF6密度继电器进行放气当继电器超压报警信号发出时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的超压回复值。
报警值校验：在环境温度下，当SF6密度继电器内压力值高于报警回复值时，开始匀速缓慢放气，当SF6密度继电器发出报警信号时记录当时环境温度下的压力值，并换算到20℃时的等效压力值，此等效压力值即为SF6密度继电器的报警值。
闭锁值校验：给SF6密度继电器缓慢匀速进行放气，当SF6密度继电器发出闭锁信号时，记录当时环境温度下的压力值，并转换成20℃时的等效压力值，此等效压力值即为SF6密度继电器的闭锁值。
Magnum低压断路器-Kirk Key联锁装置(2C12891G21)的操作说明书
Magnum®低压断路器 – Kirk Key 联锁装置(2C12891G21)的操作说明20211220151操作说明书 IL2C13761H112021年12月版Magnum ®低压断路器 – Kirk Key 联锁装置(2C12891G21)的操作说明2伊顿公司 /electrical图1. 2C12891G21装置组件目录第一部分：概要钥匙联锁装置提供以下安全功能：1. 没有钥匙，断路器将处于分闸状态且不能合闸。
2. 当钥匙打开时，断路器的所有功能均可实现。
3. 当断路器处于“ON ”时，钥匙不能取下，钥匙不能使断路器切换到“OFF ”状态。
注：按下断路器的“OFF ”按钮，把钥匙逆时针旋转90度即可取出钥匙。
必要工具• 1/4英寸的套筒柄• 10mm 套筒• 十字螺丝刀（2＃头 菲利浦）• 1个7/16-英寸（36mm ）孔据/钻• 3/32六角钥匙• 9/64六角钥匙• 尖嘴钳• 手扳压机、台钳、或等效工具 a• 弹簧拉手 （例如，Moody Tool item #6HAR6)a （步骤1-步骤5）如果工作现场没有便携式手扳压机、台钳或等效工具，可预先组装好。
配件介绍零件清单（参照图1）如下：(A) Kirk ® Key Lock #KC40.10 (未提供Kirk Key 锁)(请联系您的本地Kirk Key Interlock 公司了解分销情况)(B) 衬套(C) Kirk 锁安装面板(D) 扭簧(E) 导销(F) 锁芯联锁适配器(G) 六角支柱(H) 1/2 英寸有头螺钉(I) 联锁电缆(J) 带肩螺钉 1/8 英寸(K) #3–48 x 3/8 平头螺钉 (2个)(L) 联锁臂组件(M) #5–40 x 0.25英寸机械螺钉 (3个)(N) 拉伸弹簧（2 个，1 个备用）(O) D 型闭锁脱扣杆（并非总是需要）(P) E 型夹子 (并非总是需要)(Q) M3.5 x 10 自攻螺钉(B)(E)(G)(F)(H)(C)(D)(K)(J)(N)(M)(I)(L)(Q)(O)(P)(A)未提供(Kirk–#KC4–10)（O 项至P 项并非总是需要）操作说明书 IL2C13761H112021年12月版Magnum ®低压断路器 – Kirk Key 联锁装置(2C12891G21)的操作说明3伊顿公司 /electrical 图2. 步骤1图3. 步骤2第二部分：安装钥匙锁按照以下14个步骤来安装：步骤1：首先从钥匙锁(A)中取出钥匙。
wika远传密度继电器资料
体密度的真实值。由于温度变化导致的压力变化，通过 温度补偿加以平衡，从而不影响信号的输出。
气体密度变送器输出密度信号为标准的 4 ... 20 mA 的电流 信号 (2-线制) 和测量范围 0 ... 10 g/liter 至 0 ... 80 g/liter。
气体密度变送器采用的是基于六氟化硫气体分子方程式 非线性变化的温度补偿原理。这种模式保证了产品拥有 良好的精度和温度补偿功能，因为六氟化硫气体特性是 完全按照气体法则方程式运行的。只有密度变送器能进 行完整的运算并得出结论。
气体密度变送器描述
型号 233.52.100 T2 内配式气体密度变送器安装于表壳 背部的腔体内，其功能和标准密度计变送器 GD-10 完全 相同。然而一体化组合型产品集两种功能于一体，只需一 个过程接口连接管道，即可实现两种测量功能。 威卡气体密度变送器 GD-10 L(带 L-型插头) 在下面的图纸 中显示。然而 GD-10 C 或 GD-10 F 型同样可以组合使用。
开关精确等级 (-20 ... +60 °C) 若开关点和压力校验 PE 一致：如同显示精度 若开关点和压力校验 PE不一致：与压力校验PE平行移动
高压测试 2 kV, 50 Hz, 1 s (针对壳体内部电路)
电气接口 电缆接线盒(配合密封管 M20 × 1.5) 接口截面最大 2.5 mm²
压力接口 CrNi-不锈钢 径向 (LM) 或轴向 (LBM), 套管 Ø 6 x 5, 标准 EN 837, G ½ B (阳螺纹), 22 mm flats
现场指示并带有报警接点输出 远传信号输出 (4 … 20 mA 信号输出, 2-线制系统), 测量范围 0 ... 10 g/liter 至 0 ... 80 g/liter 抗干扰性能高, 带 CE-认证 全封闭性，不受环境大气压和海拔高度的影响
密度继电器校验仪说明书模板
CT2610 SF6密度继电器校验仪用户手册杭州高电科技有限公司目录一．仪器概述 (2)二．主要功能及特点.......................................2-3三．主要技术参数 (3)四．操作方法4.1准备工作 (4)4.2 SF6密度继电器校验 (5)4.3 SF6密度表校验 (7)4.4压力表校验 (8)4.5历史数据 (8)4.6时间设置 (9)4.7省电设置 (9)五．注意事项 (10)六．标准配置 (10)七．售后服务 (10)前言SF6密度继电器校验的必要性SF6开关是电力系统中已经被广泛的应用的电器。
而其的可靠运行也成为电力系统稳定供电的重要保障之一。
SF6密度继电器是在安装在SF6开关上用来监测SF6气体密度变化的唯一手段。
因此SF6密度继电器的好坏直接关系着开关是否能够正常运行。
因此DL/T596-1996《电力设备预防性试验规程》规定要定期对SF6密度继电器进行校验。
原文: 各SF6电气开关使用单位应定期对SF6气体密度继电器进行校验。
——《电力设备预防性试验规程》一、仪器概述CT2610型SF6密度继电器校验仪, 是一种智能化全自动SF6密度继电器校验仪器。
该仪器采用微机技术, 能对各种SF6密度继电器进行校验, 以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式校验仪器, 也为SF6电气产品的生产、安全运行、预试和维护提供方便。
在封闭容器中, 一定温度下的SF6气体压力可代表SF6气体的密度。
为了能够统一, 习惯上常把20℃时SF6气体压力作为标度值。
在现场校验时, 在不同的环境温度下, 测量的压力值都要换算成其对应20℃时的压力值, 从而判断SF6密度继电器的性能。
CT2610型SF6密度继电器校验仪对这个过程是自动完成的, 既准确, 又灵活方便。
本仪器除可对SF6密度继电器校验外, 还具有对压力表、密度表进行校验和仪器自校的功能, 这样不但能够一机多用, 还免除了仪器送检和返厂校验的难题。
SF6密度继电器误告警原因分析
SF6密度继电器误告警原因分析摘要：近年来社会用电需求不断加大，电力工程建设数量不断增多，对电力设备的可靠性要求也更高。
而SF6设备具有绝缘性能强，灭弧性能相比其他类型的设备更强，可靠性更高，被大量用于电力系统输变电设备中。
其中对SF6设备检测的SF6密度继电器在设备中也起着关键作用，能够实时检测SF6气体的密度，及时的反应设备的运行情况。
由于SF6密度继电器密封不良及电气试验校验不合格等原因造成对设备SF6密度检测精度不高，可能造成设备运行异常，降低电力系统的供电可靠性。
关键词：密度继电器，误告警，可靠性引言如今社会经济高速发展，越来越对电力系统可靠性要求更高，对电力设备的运行安全更加重视。
由于高压断路器设计结构复杂，对绝缘性能要求更高，容易出现绝缘材料质量差、SF6气体密度不够等原因，造成设备故障，降低了高压电网运行的稳定性。
因此，电力企业必须加强对高压断路器故障判断的能力，提升对其密度检测设备SF6密度继电器出现故障原因的分析能力。
1.造成SF6密度继电器故障原因分析SF6密度继电器能够直观的观察到高压设备的气体密度，通过节点导通可以在系统后台检测到SF6气体密度。
当发生故障时及时报警，提醒工作人员处理故障情况，确保设备能够安全运行。
在设备运行过程中，由于SF6密度继电器制造工艺不良，如密封不良等造成设备气体泄露，影响设备安全运行。
个别地区极端寒冷天气影响，导致SF6密度继电器补偿出现问题，测量数据不准确，导致后台告警。
在检修工作中，对SF6密度继电器进行校验，由于工作人员操作不熟练等引起校表阀旋钮处漏气，导致SF6密度降低，影响设备的安全运行，降低电力系统的供电可靠性。
通过对SF6密度继电器故障原因的分析，能够提出解决方案，指定出整改方案，提升SF6密度继电器的可靠性，能正确反映出设备中SF6的密度情况，确保SF6密度继电器不会误告警，高压设备能够可靠运行。
二、设备概况220千伏电流互感器表计为西安华伟电力电子技术有限责任公司生产，型号MKZ-I-10n，于2013年5月1日投入运行；密度继电器告警和闭锁压力均为0.35Mp，额定压力为0.4Mp。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建议使用MKZB-Ⅰu充油防振型，GIS设计气室42个，必须满足SF6密度控制器实现在线校验功能。
MKZB-Ⅰ系列SF6密度控制器使用说明书
01120207 专利号：ZL962362298
一、概述：
MKZB-Ⅰ系列SF6密度控制器是我公司在多年生产SF6密度控制器的基础上采用最新的数字补偿校正技术，推出的性能优越质量可靠的新型带密度变送功能的密度控制器。
二、产品型号标识及系列：
基本形式MKZ B —Ⅰ
型号：I 不充油I u充油
带变送器
密度控制器
三、主要技术指标：
1、量程：-0.1MPa～0.9MPa；刻度盘上用红、绿、橙三种颜色表示SF6气体的不同密
度区域。
变送器输出4～20mA。
2、密度控制器精度等级：20℃，1.5级。
变送器输出精度等级：0.3MPa～0.7MPa时1.5级，其余2.5级。
3、工作环境：温度：-25℃～60℃（不同额度压力值对应不同的下限使用温度）。
4、气密性：≤1× 10-9 Pa·m3/s。
5、额定压力：0.30～0.60MPa 。
（根据用户要求。
）
6、补气压力：（根据用户要求）。
7、电接点参数：AC380V/DC220V、30W/30VA、Imax∽1A。
8、变送器工作电源：DC24V±10%。
9、负载电阻：≤250Ω。
10、绝缘性能：接线端子对壳体的绝缘电阻大于200MΩ。
11、海拔高度：可用于高海拔。
12、接口：M20X1.5 G3/8 G1/2 （根据用户要求）。
四、工作原理：
密度控制器未充入SF6气体时，指针在“0”位附近，其补气触
点为闭合状态。
给系统充入SF6气体时，传动机构带动指针转动，由
压力值间接反映密度值。
随着压力上升，其补气触点断开。
当温度变化
时，其内部温度补偿装置对其变化进行补偿使指针不产生移位。
只有当
SF6气体泄露产生压力下降时，控制器指针下降，当降至补气压力值时，
触点闭合输出补气信号，同时变送器输出相应的密度值。
五、接线方式：
1、1 2 补气3 4 闭锁
接线端子5为变送器电源正极输入端子，接线端子6为变送器电流输出端子。
2、信号采集原理：见下图
六、说明：
1、控制器未使用前，温度补偿系统处于非平衡状态，指针位置会随环境温度高低成反
比变化。
-20℃～20℃，最大移位+0.12 MPa；20℃～60℃，最大移位-0.1 MPa。
2、密度控制器的电接点在设备处于正常运行状态时，补气触点是常开状态。
3、密度控制器属计量仪器，使用时应做定期校验，期限1～3年。
七、注意事项：
1、SF6密度控制器安装部位环境温度应与设备主气室环境温度一致或接近。
2、应避免控制器接口密封平面碰撞、划伤。
3、严禁用手旋转表壳体，应该用扳手拧动四方接头。
八、定货须知：
1、定货需说明：产品型号、出线方向、额定压力、补气压力等。
2、该产品分充油、不充油两种用户可根据自己需要选择。
3、如无法保证密度控制器与设备主气室所处环境一致或接近（一般温差<10℃），建议
使用带感温包产品。
产品外形及安装尺寸
西安华伟电力电子技术有限责任公司
地址：西安市高新区长安科技产业园
创业大道6号
邮编：710119
电话：（029）85691190
传真：（029）85691192。
