《模拟电子技术》考试试卷(A卷)试题总分: 100 分考试时限:120 分钟题号一二三四五六七八九十十一十二总得分一.填空题(共20分,每空1分)1.对数频率特性又称为。
多级放大电路总的对数增益(电压放大倍数)等于各级对数增益的,总的相位移等于各级相位移的。
2.在三极管共射基本放大电路中,影响其高频响应特性的主要是电容;影响其低频响应特性的主要是电容;3.产生正弦波振荡的条件是,其相应的幅值条件为,相位条件为。
而建立振荡时要求幅值条件满足。
4.使某一频率范围内的信号能通过,而此频率范围外的信号不能通过的滤波器被称为____________________,它可通过将低通滤波器和高通滤波器组合而成。
5.晶体三极管是依靠基极电流控制集电极电流的,而场效应晶体管则是以控制的,所以场效应晶体管的输入阻抗。
6.当推挽功率放大器两只晶体三极管的基极电流为零时,因晶体三极管的输入特性,故在两管交替工作时将产生。
7.稳压电路使直流输出电压在一定范围内不受、和温度的影响。
8.在功率放大电路中,输出功率愈大,功放管的功耗愈大。
()(错/对)9.在运算电路中,集成运放的反相输入端均为虚地。
()(错/对)二.选择题(共20分,每空2分)1.在杂质半导体中,多数载流子的浓度主要取决于(),而少数载流子的浓度则与()有很大关系。
A.温度B.掺杂工艺C.杂质浓度D.晶体缺陷2.如图所示电路中,当电源V1=5V时,测得I=1mA 。
若把电源电压调整到V1=10V,则电流的大小将是();设电路中V1=5V保持不变,当温度为20℃时测得二极管的电压为VD=0.7V,当温度上升到40℃时,则VD大小为()。
A.I=2mAB.I<2mAC.I>2mAD.VD=0.7VE.VD >0.7F.VD<0.7V3、不可以采用自给偏置方式的场效应管有()。
A.结型场效应管B.增强型MOS场效应管C.耗尽型MOS场效应管4、测试放大电路输出电压幅值与相位的变化,可以得到它的频率响应,条件是()。
模拟电子技术基础答案完整版
模拟电子技术基础答案第三部分 习题与解答习题1客观检测题一、填空题1、在杂质半导体中,多数载流子的浓度主要取决于掺入的 杂质浓度 ,而少数载流子的浓度则与 温度 有很大关系。
2、当PN 结外加正向电压时,扩散电流 大于 漂移电流,耗尽层 变窄 。
当外加反向电压时,扩散电流 小于 漂移电流,耗尽层 变宽 。
3、在N 型半导体中,电子为多数载流子, 空穴 为少数载流子。
二.判断题1、由于P 型半导体中含有大量空穴载流子,N 型半导体中含有大量电子载流子,所以P 型半导体带正电,N 型半导体带负电。
( × )2、在N 型半导体中,掺入高浓度三价元素杂质,可以改为P 型半导体。
( √ )3、扩散电流是由半导体的杂质浓度引起的,即杂质浓度大,扩散电流大;杂质浓度小,扩散电流小。
(× )4、本征激发过程中,当激发与复合处于动态平衡时,两种作用相互抵消,激发与复合停止。
( × )5、PN 结在无光照无外加电压时,结电流为零。
( √ )6、温度升高时,PN 结的反向饱和电流将减小。
( × )7、PN 结加正向电压时,空间电荷区将变宽。
(× )三.简答题1、PN 结的伏安特性有何特点?答:根据统计物理理论分析,PN 结的伏安特性可用式)1e (I I T V Vs D -⋅=表示。
式中,I D 为流过PN 结的电流;I s 为PN 结的反向饱和电流,是一个与环境温度和材料等有关的参数,单位与I的单位一致;V为外加电压; VT=kT/q ,为温度的电压当量(其单位与V 的单位一致),其中玻尔兹曼常数k .J /K -=⨯2313810,电子电量)(C 1060217731.1q 19库伦-⨯=,则)V (2.11594TV T =,在常温(T=300K )下,V T =25.875mV=26mV 。
当外加正向电压,即V 为正值,且V 比V T 大几倍时,1eTV V >>,于是TV V s eI I ⋅=,这时正向电流将随着正向电压的增加按指数规律增大,PN 结为正向导通状态.外加反向电压,即V 为负值,且|V|比V T 大几倍时,1eTV V <<,于是s I I -≈,这时PN 结只流过很小的反向饱和电流,且数值上基本不随外加电压而变,PN 结呈反向截止状态。
模拟电子技术基础 试题(A)附答案
第1页 共5页一、填空(共20空,每空 1 分,共 20 分,所有答案均填写在答题纸上)1、晶体管三极管被称为双极型晶体管是因为 。
2、晶体三极管的输出特性可分三个区域,只有当三极管工作在 区时,关系式b I Ic β=才成立。
3、场效应管可分为结型场效应管和 型场效应管两种类型。
4、在由晶体管构成的单管放大电路的三种基本接法中,共 基本放大电路既能放大电流又能放大电压。
5、在绘制放大电路的交流通路时, 视为短路, 视为短路,但若有内阻则应保留其内阻。
6、多级放大电路级间的耦合方式有 、 、变压器耦合和光电耦合等。
7、场效应管是利用 极和 极之间的电场效应来控制漏极电流从而实现放大的半导体器件。
8、放大电路的直流通路用于研究 。
9、理想运放的两个输入端虚短是指 。
10、为判断放大电路中引入的反馈是电压反馈还是电流反馈,通常令输出电压为零,看反馈是否依然存在。
若输出电压置零后反馈仍然存在则为 。
11、仅存在于放大电路的直流通路中的反馈称为 。
12、通用集成运放电路由输入级、中间级、 和 四部分组成。
13、集成运放的同相输入端和反相输入端中的“同相”和“反相”是指运放的 和 的相位关系。
14、在学习晶体三极管和场效应管的特性曲线时可以用类比法理解,三极管的放大工作区可与场效应管的 区相类比,而场效应管的可变电阻区则可以和三极管的 相类比。
二、单项选择题(共10题,每题 2 分,共 20分;将正确选项的标号填在答题纸上)min z I 时,稳压二极管 。
A :稳压效果变差B :仍能较好稳压,但稳定电压变大C :反向截止D :仍能较好稳压,但稳定电压变小2、如果在PNP 型三极管放大电路中测得发射结为正向偏置,集电结反向偏置,则此管的工作状态为 。
A :饱和状态B :截止状态C :放大状态D :不能确定3、已知两只晶体管的电流放大系数β分别为50和100,现测得放大电路中这两只管子两个电极的电流如图1所示。
(完整word版)模拟电子技术基础,课后习题答案
模拟电子技术基础第一章1.1 电路如题图1.1所示,已知()5sin i u t V ω=,二极管导通电压降D 0.7V U =。
试画出i u 和o u 的波形,并标出幅值。
解:通过分析可知:(1) 当37V i u .>时,37o u .V = (2) 当37V 37V i .u .-≤≤时,o i u u = (3) 当37V i u .<-时,37o u .V =- 总结分析,画出部分波形图如下所示:1.2 二极管电路如题图1.2所示。
(1)判断图中的二极管是导通还是截止?(2)分别用理想模型和横压降模型计算AO 两端的电压AO U 。
解:对于(a )来说,二极管是导通的。
采用理想模型来说,6V AO U =-采用恒压降模型来说,67V AO U .=-对于(c )来说,二极管1D 是导通的,二极管2D 是截止的。
采用理想模型来说,0AO U = 采用恒压降模型来说,07V AO U .=-1.3 判断题图1.3电路中的二极管D 是导通还是截止?用二极管的理想模型计算流过二极管的电流D ?I = 解:(b )先将二极管断开,由KVL 定律,二极管左右两端电压可求出:25101515V 182255U .-⨯+⨯++左== 10151V 14010U ⨯+右==故此二极管截止,流过的电流值为0D I =(c )先将二极管断开,由KVL 定律,二极管左右两端电压可求出:151525V 255U .⨯+左==,2252005V 182U ..-⨯+左== 10151V 14010U ⨯+右==由于05V U U .-=右左,故二极管导通。
运用戴维宁定理,电路可简化为05327μA 153D .I ..==1.6 测得放大电路中六只晶体管的电位如题图1.6所示,在图中标出三个电极,并说明它们是硅管还是锗管。
解: T1: 硅管,PNP ,11.3V 对应b, 12V 对应e, 0V 对应cT2: 硅管,NPN ,3.7V 对应b, 3V 对应e, 12V 对应c T3: 硅管,NPN ,12.7V 对应b, 12V 对应e,15V 对应c T4: 锗管,PNP ,12V 对应b, 12.2V 对应e, 0V 对应c T5: 锗管,PNP ,14.8V 对应b, 15V 对应e, 12V 对应c T6: 锗管,NPN ,12V 对应b, 11.8V 对应e, 15V 对应c 模拟电子技术基础 第二章2.2 当负载电阻L 1k R =Ω时,电压放大电路输出电压比负载开路(L R =∞)时输出电压减少20%,求该放大电路的输出电阻o r 。
模拟电子技术基础试题库(附答案)
模拟电子技术基础试题库(附答案)一、选择题1. 下列哪种器件是双极型晶体管的三个电极名称?A. 发射极、基极、集电极B. 发射极、基极、地C. 发射极、基极、输入端D. 发射极、基极、输出端答案:A2. 下列哪种电路是模拟电子技术中最基本的放大电路?A. 差分放大电路B. 积分放大电路C. 微分放大电路D. 互补放大电路答案:A3. 下列哪种元件在放大电路中起到反馈作用?A. 电容B. 电感C. 电阻D. 运算放大器答案:A4. 下列哪种放大电路具有输入阻抗高、输出阻抗低的特点?A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案:B5. 下列哪种放大电路可以实现电压放大和倒相?A. common-emitter amplifier(共射放大器)B. common-base amplifier(共基放大器)C. common-collector amplifier(共集放大器)D. emitter-follower(发射极跟随器)答案:A6. 下列哪种放大电路具有电压放大倍数可调的特点?A. 固定偏置放大电路B. 分压式偏置放大电路C. 串联型放大电路D. 并联型放大电路答案:C7. 下列哪种电路可以实现信号的整流?A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案:A8. 下列哪种电路可以实现信号的滤波?A. 半波整流电路B. 全波整流电路C. 桥式整流电路D. 滤波电路答案:D9. 下列哪种电路可以实现信号的积分和微分?A. 积分放大电路B. 微分放大电路C. 滤波电路D. 整流电路答案:B10. 下列哪种电路可以实现信号的放大和滤波?A. 放大电路B. 滤波电路C. 积分电路D. 微分电路答案:A二、填空题1. 晶体管的三个电极分别为____、____、____。
答案:发射极、基极、集电极2. 放大电路的目的是____。
答案:放大信号3. 运算放大器是一种具有____、____和____的放大器。

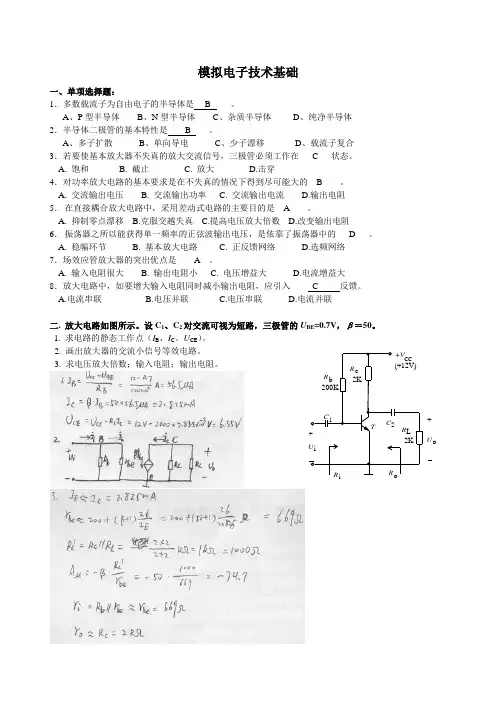

自动化《模拟电子技术基础》 山东大学网络教育 模拟题 答案
模拟电子技术基础一、单项选择题:1.多数载流子为自由电子的半导体是__ B ____。
A 、P 型半导体B 、N 型半导体C 、杂质半导体D 、纯净半导体 2.半导体二极管的基本特性是__ B____。
A 、多子扩散B 、单向导电C 、少子漂移D 、载流子复合 3.若要使基本放大器不失真的放大交流信号,三极管必须工作在___C___状态。
A. 饱和 B. 截止 C. 放大 D.击穿4.对功率放大电路的基本要求是在不失真的情况下得到尽可能大的__B____。
A. 交流输出电压 B. 交流输出功率 C. 交流输出电流 D.输出电阻 5. 在直接耦合放大电路中,采用差动式电路的主要目的是__A____。
A. 抑制零点漂移B.克服交越失真C.提高电压放大倍数D.改变输出电阻6. 振荡器之所以能获得单一频率的正弦波输出电压,是依靠了振荡器中的___D___。
A. 稳幅环节 B. 基本放大电路 C. 正反馈网络 D.选频网络 7.场效应管放大器的突出优点是____A__。
A. 输入电阻很大B. 输出电阻小C. 电压增益大D.电流增益大8.放大电路中,如要增大输入电阻同时减小输出电阻,应引入_____C 反馈。
A.电流串联 B.电压并联 C.电压串联 D.电流并联二. 放大电路如图所示。
设C 1、C 2对交流可视为短路,三极管的U BE =0.7V ,β=50。
1. 求电路的静态工作点(I B 、I C 、U CE )。
2. 画出放大器的交流小信号等效电路。
3. 求电压放大倍数;输入电阻;输出电阻。
R U (+12V)+ o2K200Kc TCC +V 2KR bLR + U iC 1 C 2iR oR三.已知互补对称功率放大器电路如图所示,求解下列各题: 若输入电压u i =5V (有效值),求输出功率P o1. 忽略功率管的饱和压降。
估算该功率放大器的最大输出功率P om 。
2. 说明二极管D 1、D 2的作用。
电子技术基础与技能考试题(附答案)
电子技术基础与技能考试题(附答案)一、单选题(共46题,每题1分,共46分)1.温度影响了放大电路中()的参数,从而使静态工作点不稳定。
A、三极管B、电阻C、电容D、电源正确答案:A2.要七段共阳数码管要显示字母b,则abcdefg分别为A、1101111B、0110000C、0010000D、1010000正确答案:B3.常用的74××系列是指A、TTL器件B、CMOS器件C、NMOS器件D、PMOS器件正确答案:A4.十进制数126转换为二进制数为A、1111110B、1111010C、1111101D、1101110正确答案:A5.单相整流电路实现整流是利用二极管的A、稳压特性B、光电特性C、单向导电性D、变容特性正确答案:C6.接成二十九进制计数器需要的同步十进制计数器74160的片数为A、1B、2C、3D、4正确答案:B7.在三个输入量只有1个为1或3个全为1时,输出为1,实现这一功能的组合逻辑电路是A、加法器B、数据比较器C、编码器D、奇校验器正确答案:D8.在相同的时钟脉冲作用下,同步计数器与异步计数器比较,前者的工作速度A、较快B、较慢C、一样D、不确定正确答案:A9.下列触发器中,没有克服空翻现象的有A、维持组塞D触发器B、JK触发器C、同步RS触发器D、主从RS触发器正确答案:C10.下列关于电容滤波电路的叙述中,正确的是A、电路的滤波,利用了电容器的B、电路的滤波,利用了电容器的C、电容器充电时,输出电压下降;D、电容量C越大,滤波效果越差。
正确答案:B11.74LS161是()进制加计数器。
A、异步、十六B、同步、十六C、异步、二D、同步、二正确答案:B12.若使主从JK触发器的输出状态由1变为0,则应使A、1→0时,JK=10B、1→0时,JK=01C、0→1时,JK=10D、0→1时,JK=01正确答案:B13.CT74LS194工作时,应在电源VCC和地之间接入A、电阻B、电感C、电容D、无正确答案:C14.以下关于理想集成运放的各种表述中,错误的是A、开环共模电压放大倍数无穷大B、共模抑制比无穷大C、线性应用时,有“虚短”概念D、线性应用时,有“虚断”概念正确答案:A15.在钟控同步RS触发器中,当RS取值不同时,则Q=A、RB、1C、SD、0正确答案:C16.模拟信号是指A、在数值上和时间上均不连续变化的信号B、在数值上和时间上均连续变化的信号C、在数值上连续、时间上不连续变化的信号D、在数值上不连续、时间上连续变化的信号正确答案:B17.下列不属于组合逻辑电路的有A、数据分配器B、计数器C、编码器D、译码器正确答案:B18.二极管正极电位为9V,负极电位为5V,则该管处于A、正偏B、零偏C、击穿D、反偏正确答案:A19.主从JK触发器的初态为0,JK=11时,经过2n+1个触发脉冲后,输出状态为A、在0、1间翻转,最后为1B、在0、1间翻转,最后为0C、一直为1D、一直为0正确答案:A20.下列关于扇出系数描述正确的是A、门电路输出电压由0跳变到1时的传输延迟时间B、门电路的输出电压C、门电路输出电压由1跳变到0时的传输延迟时间D、门电路正常工作时能驱动同类门的数目正确答案:D21.当二极管工作在正向特性区,且所受正向电压大于其死区电压时,则二极管相当于A、大电阻B、断开的开关C、大电容D、接通的开关正确答案:D22.74LS192是()进制可逆计数器。
东大离线答案 模拟电子技术B赵丽红
6、图4中所示各电路中的场效应管有可能工作在恒流区的是 D 。
1 图2图4A (a)、(b)B (b)、(c)C (c)、(d)D (a)、(d)7、在输入量不变的情况下,若引入反馈后 C ,则说明引入的反馈是正反馈。
A输入电阻增大B输出电阻增大C净输入量增大D净输入量减小8、如果在PNP型三极管放大电路中测得发射结为正向偏置,集电结正向偏置,则此管的工作状态为 A 。
A饱和状态 B截止状态C放大状态 D不能确定9、集成运放电路采用直接耦合方式是因为 D 。
A可获得很大的放大倍数 B 可使温漂小C可以放大低频信号 D集成工艺难于制造大容量电容1课程名称模拟电子技术基础(共 3 页)(共 3 页)2、(本题10分)电路如图所示,其功能是实现模拟计算,求解微分方程。
(1)求出微分方程;(6分)(2)简述电路原理。
(4分)(1)设A 1、A 3的输出电压分别为u O 1、u O 3。
由于每个集成运放均引入了负反馈,根据“虚断” 和“虚短”可得下列关系式及微分方程:0)(d d )d (1 d 1)(I 41365742O 863O O 7865623I134O14O O 78656O3O323I 13O1=-++⋅+⋅+--=-=-+=--=⎰⎰u CR R R C R R R R R u R R R t u t u R R R R R R R u R R C R t u C R u u R RR R R u u R Ru R R u课程名称模拟电子技术基础 (共 3 页)3…………○…………密…………○…………封…………○………线……甲同学电路参数整的合理;:mS T 5.025.02=⨯=,mV U ipp 15105.1=⨯=,U opp 2.3=信号的频率KH mST f 5.011===3.21152.3-==mVV pp opp )电路参数调整的不合理的同学,也就是乙同学,观察到的输出波形发生了饱和失真;调整)依题意有L L L6F I L11f 6i i i R u u iR R R R ==≈++L 61f 61i R R R R R u≈--。
模拟电子技术试卷A答案
(2)某场效应管的转移特性如图1所示,则该管为(D)
A.P沟道增强型MOS管B. P沟道结型场效应管
C. N沟道增强型MOS管D.N沟道耗尽型MOS管
图1转移特性曲线
(3)在图2所示电路中,A为理想运放。输出电压uo应等于(B)
A.0.5V B. 1V C. 2V D.3V
A.5mA B. 10mA C. 20mA D.40mA
图4稳压电路
3、简答题(5分×3=15分)
(1)集成运放的内部结构基本相同,通常由几部分组成,各部分的作用是什么?
由四部分组成:分别是偏置电路,输入级,输出级和中间级。
偏置电路为各级电路提供直流偏置电流,并使整个运放的静态工作点稳定且功耗较小,一般由各种类型的恒流源电路组成。
(8)功率放大电路不能采用微变等效分析方法,而应采用图解分析方法。
(9)直流稳压电路中,整流电路的作用是将变压器次级交流电压变换为单向脉动的直流电压。
(10)差分放大电路可以放大差模信号,抑制共模信号。
2、选择题(3分×5=15分)
(1)在某放大电路中,测得三极管三个极的静态电位分别为0V,-10V,-9.3V,则这只三极管是(C)
4、反馈分析(8+7=15分)
(1)电路如图5所示,判断电路中引入了何种反馈?反馈网络包含哪些元件?在深度负反馈的条件下,估算电压放大倍数。
图5
该电路引入电压串联负反馈。(2分)
反馈网络包含R1,R3等(2分)
(4分)
(2)电路如图6所示,判断反馈的类型并计算深度负反馈条件下的电压增益。
图6
电流并联负反馈(3分)
输入级提供与输出同相和反相的两个输入端,并具有较高的输入电阻和抑制干扰及零漂的能力,因而采用差分放大电路。
《模拟电子技术基础》A卷及答案
C多数载流子浓度减小D少数载流子浓度减小
2.某只硅稳压管的稳定电压Vz= 4v,其两端施加的电压分别为+5v(正向偏置)和-5v(反向偏置)时,稳压管两端的最终电压分别为()。
A +5v和-5v B -5v和+4v C +4v和-0.7v D +0.7v和-4v
11.直接耦合放大电路存在零点漂移的原因是C。
A.电阻阻值有误差B.晶体管参数的分散性
C.晶体管参数受温度影响D.电源电压稳定
12.对于结型场效应管,当| uGS|>| UGS(off)|时,管子一定工作在C。
A、恒流区B、可变电阻区C、截止区D、击穿区
13.负反馈放大电路产生自激振荡条件是B。
A、AF=1B、 C、AF>1D、以上均可以
9.测得晶体管三个电极的静态电流分别是0.06mA,3.66mA和3.6mA,则该管的β为A。
A、60B、61C、100D、50
10.射极输出器的特点是C。
A、 <1,输入电阻小,输出电阻大
B、 >1,输入电阻大,输出电阻小
C、 <1且 ≈1,输入电阻大,输出电阻小
D、 >1,输入电阻小,输出电阻大
A.P沟道增强型MOS管B.P沟道结型场效应管
C.N沟道增强型MOS管D.N沟道耗尽型MOS管
17.通用型集成运放的输入级采用差动放大电路,这是因为它的(C)。
A.输入电阻高B.输出电阻低C.共模抑制比大D.电压放大倍数大
18.在图示电路中,Ri为其输入电阻,RS为常数,为使下限频率fL降低,应(D)。
3.根据某只晶体管的各极对地电压分别是VB= -6.3v,VE= -7v,VC= -4v,可以判定此晶体管是()管,处于()。()
电子技术基础模拟练习题及参考答案
电子技术基础模拟练习题及参考答案一、单选题(共70题,每题1分,共70分)1.一只四输入端或非门,使其输出为1的输入变量取值组合有()种A、8B、15C、1正确答案:C2.组合逻辑电路有若干个输入端,只有一个输出端。
A、×B、✔正确答案:A3.用三极管构成的门电路称为()门电路。
A、MOC型B、TTL型C、CMOS型正确答案:B4.共射极放大电路的交流输出波形上半周失真时,应该()偏置电阻。
A、减小。
B、增大C、保持。
正确答案:A5.共发射极放大器的输出电压和输入电压在相位上的关系是()A、相位差90°。
B、同相位。
C、相位差180°。
正确答案:C6.设计一个同步十进制加法计数器需要三个触发器就可以。
A、✔B、×正确答案:B7.理想运算放大器的输出电阻为()A、无穷B、不定正确答案:B8.下列逻辑代数运算法则中,错误的是()A、A(B+C)=AB+ACB、A+(B+C)=(A+B)+CC、A+BC=(A+B)C正确答案:C9.半导体导电能力()导体。
A、等于B、小于C、大于正确答案:B10.与非门的逻辑功能是。
A、全高为高。
B、全低为高。
C、部分高为高。
正确答案:B11.逻辑代数运算中1+1=()A、3B、2C、1正确答案:C12.从射极输出器的交流通路看他是一个共()电路。
A、集电极。
B、基极C、发射极。
正确答案:A13.RS出发去具有()种逻辑功能。
A、3B、1C、2正确答案:A14.逻辑代数运算于普通代数运算结果()A、不想同B、有的相同,有的不相同。
C、相同正确答案:B15.测得在放大状态的三极管的三个关脚电压分别是,-0.7,-1,-6责-0.7对应的是()A、基极B、发射极。
C、集电极。
正确答案:B16.一个平衡PN结用导线将p区和n区连起来而导线中()A、有瞬间微弱电流。
B、有微弱电流。
C、无电流。
正确答案:C17.半导体材料有()种A、2B、1C、3正确答案:A18.三端集成稳压器w7805的输出电压是()A、5VB、9VC、12V正确答案:A19.在截止区三极管()电流放大作用。
2020年最新奥鹏东北大学20春学期《模拟电子技术基础Ⅰ》在线平时作业1-参考答案
《模拟电子技术基础Ⅰ》在线平时作业1
参考答案
20春学期《模拟电子技术基础Ⅰ》在线平时作业1
一、单选题
1通用型集成运放适用于放大()。
A高频信号
B低频信号
C任何频率信号
我的得分:4分
我的答案:B
2在脉宽调制式串联型开关稳压电路中,为使输出电压增大,对调整管基极控制信号的要求是
A周期不变,占空比增大
A
直接耦合放大电路中所引入的负反馈
B
只有放大直流信号时才有的负反馈
C在直流通路中的负反馈
我的得分:4分
我的答案:C
14
欲实现Au=-100的放大电路,应选用
A反相比例运算电路
B同相比例运算电路
C积分运算电路
D微分运算电路
我的得分:4分
我的答案:A
15
串联型稳压电路中的放大环节所放大的对象是
A基准电压
A错误
B正确
我的得分:4分
我的答案:A
4
只有直接耦合放大电路才有温漂。
A错误
B正确
我的得分:4分
我的答案:A
5
运放的输入失调电流IIO是两端电流之差。
A错误
B正确
我的得分:4分
我的答案:B
6
互补输出级应采用共集或共漏接法。
A错误
B正确
我的得分:4分
我的答案:B
7
A错误
B正确
我的得分:4分
我的答案:A
B将高频变为低频
C将交、直流混合量中的交流成分滤掉
我的得分:4分
我的答案:C
5
为增大电压放大倍数,集成运放的中间级多采用()。
A共射放大电路
B共集放大电路
电子技术基础考试模拟题与参考答案
电子技术基础考试模拟题与参考答案一、单选题(共70题,每题1分,共70分)1、采用四位比较器对两个四位数比较时,先比较()A、最低位B、第二位。
C、最高位。
正确答案:C2、单相半波整流电路,负载电阻RL=750W,变压器次级电压有效值,U2=20V,则整流二极管承受的最大反向电压URM为。
A、20VB、25.8VC、28.2V正确答案:C3、编码器属于()逻辑电路A、组合B、时序C、触发器正确答案:A4、将二进制数1111011写成十进制数应是()A、132B、123C、173正确答案:B5、与门的逻辑功能是()A、有0出1。
有1出0。
B、有1出1。
全0出0。
C、有0出0。
全1出1。
正确答案:C6、对运算放大器进行调零是由于()A、存在输入失调电流。
B、存在输入失调电压。
C、存在输入偏置电压。
正确答案:B7、理想运算放大器的输出电阻为()B、不定正确答案:B8、由两个并联开关控制一只电灯,电灯的亮灭同两个开关的闭合,断开之间的对应关系是与逻辑关系。
A、✔B、×正确答案:B9、在JK啊?出发器中,当J=0 k=1时触发器()A、状态不变B、置0C、置1正确答案:B10、测得在放大状态的三极管的三个关脚电压分别是,-0.7,-1,-6责-0.7对应的是()A、集电极。
B、基极C、发射极。
正确答案:C11、放大电路采用复合管是为了增大放大倍数和输入电阻。
A、×B、✔正确答案:B12、用真值表表示逻辑函数缺乏直观性。
A、×B、✔正确答案:A13、与二进制数100110等值的十进制数为26。
A、✔B、×正确答案:B14、半波整流电容滤波电路输出电压的平均值UO=()A、0.9U2B、U2正确答案:B15、时序逻辑电路分析的关键是求出状态方程和状态转换真值表才可画出时序图。
A、×B、✔正确答案:B16、风压骗子电路调静态工作点时,主要应调节()偏置电阻。
A、上B、下C、中正确答案:A17、共集电极放大电路的负反馈组态是()A、电压串联负反馈。
东大19年6月考试《模拟电子技术基础I》考核作业【标准答案】
学习中心:院校学号:姓名东北大学继续教育学院模拟电子技术基础I 试卷(作业考核线下) B 卷(共 4 页)总分题号一二三四五六七八九十得分注:请您单面打印,使用黑色或蓝色笔,手写完成作业。
杜绝打印,抄袭作业。
一、 (10 分 )半导体器件的分析。
判断图中各电路里的二级管是导通还是截止,并计算电压 Uab。
设图中的二级管都是理想的。
二、(10 分)电路如图所示,设输入电压 u i是幅值为 10V 的正弦波,试画出 uo 的波形。
(设二极管 D1,D2 为理想二级管)。
课程名称 : 模拟电子技术基础I 1--学习中心:院校学号:姓名三、单管放大电路的分析与计算。
(15 分)电路如图 4 所示,已知 VCC =12V,Rbl=40kΩ,Rb2=20kΩ,Rc=RL =2kΩ,UBE=0.7V,β=50,Re=2kΩ,UCES≈ 0V。
求:(1)计算静态工作点; (2)随着输入信号 U i的增大,输出信号 U o也增大,若输出U o波形出现失真,则首先出现的是截止失真还是饱和失真? (3)计算 A u, R i和 R o。
图 4 阻容耦合放大课程名称 : 模拟电子技术基础I 2--学习中心:院校学号:姓名四、功率放大电路的分析与计算。
(15 分)功率放大电路如图 5 所示,负载 RL =8Ω,晶体管 T1 和 T2 的饱和压降为2V ,输入 ui 为正弦波。
求: (1)负载 R L上可获得的最大不失真输出功率?(2)此时的效率和管耗各是多少?+VCC(+12V)T1+ +ui T2 RL uo__-VCC(-12V)图 5 功率放大电路五、填空题:(每空 1 分共 30 分)1、PN 结正偏时(),反偏时(),所以 PN 结具有()导电性。
2、漂移电流是()电流,它由()载流子形成,其大小与()有关,而与外加电压()。
3、所谓理想二极管,就是当其正偏时,结电阻为(),等效成一条直线;当其反偏时,结电阻为(),等效成断开;4、三极管具有放大作用外部电压条件是发射结(),集电结()。
模拟电子技术基础习题及答案
模拟电子技术基础习题答案电子技术课程组2016.9.15目录第1 章习题及答案 (1)第2 章习题及答案 (14)第3 章习题及答案 (36)第4 章习题及答案 (45)第5 章习题及答案 (55)第6 章习题及答案 (70)第7 章习题及答案 (86)第8 章习题及答案 (104)第9 章习题及答案 (117)第10 章习题及答案 (133)模拟电子技术试卷1 (146)模拟电子技术试卷2 (152)模拟电子技术试卷3 (158)第 1 章习题及答案1.1 选择合适答案填入空内。
(1)在本征半导体中加入元素可形成N 型半导体,加入元素可形成P 型半导体。
A. 五价B. 四价C. 三价(2)PN 结加正向电压时,空间电荷区将。
A. 变窄B. 基本不变C. 变宽(3)当温度升高时,二极管的反向饱和电流将。
A. 增大B. 不变C. 减小(4)稳压管的稳压区是其工作在。
A. 正向导通B.反向截止C.反向击穿解:(1)A、C (2)A (3)A (4)C写出图P1.2.1 所示各电路的输出电压值,设二极管是理想的。
(1)(2)(3)图P1.2.1解:(1)二极管导通U O1=2V (2)二极管截止U O2=2V (3)二极管导通U O3=2V 写出图P1.2.2 所示各电路的输出电压值,设二极管导通电压U D=0.7V。
(1)(2)(3)图P1.2.2解:(1)二极管截止U O1=0V (2)二极管导通U O2=-1.3V (3)二极管截止U O3=-2V 电路如P1.3.1 图所示,设二极管采用恒压降模型且正向压降为0.7V,试判断下图中各二极管是否导通,并求出电路的输出电压U o。
图P1.3.1解:二极管D1截止,D2导通,U O=-2.3V电路如图P1.3.2 所示,已知u i=10sinωt(v),试画出u i与u O的波形。
设二极管正向导通电压可忽略不计。
图P1.3.2解:当u i>0V 时,D 导通,u o =u i;当u i≤0V 时,D 截止,u o=0V。
2020年7月全国电子技术基础(三)试卷及答案解析
全国2018年7月电子技术基础(三)试卷课程代码:04730一、单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.正弦电流iL(t)==Imsinωt流过电感L,则产生在电感两端的电压vL(t)等于()A.)2tsin(LI mπ-ωω B.)2tsin(LI mπ-ωωC.)2tsin(LI mπ+ωωD.)2tsin(LI mπ+ωω2.电路如题2图所示,则正确反映电流I1和I之间关系的式子是()A.IRRRI2121+=B.IRRRI2211+=C.IRRRI2111+=D.IRRRI1211+=3.电路如题3图所示,则电流I和电压U的值分别为()A.U=-50V, I=-5AB.U=-50V, I=5AC.U=50V I=-5AD.U=50V, I=5A14.室温下,本征半导体硅中自由电子和空穴的浓度关系是()A.空穴浓度大于自由电子浓度B.空穴浓度小于自由电子浓度C.空穴浓度等于自由电了浓度D.无法比较5.电路如题5图所示,稳压管Dz的击穿电压为6V,U1=15V,则UO等于()A.-6VB.-5VC.5VD.6V6.下列集成器件中,不属于模拟集成器件的是()A.集成运放B.集成功放C.集成计数器D.集成稳压器7.为避免外接电阻给运放带来附加输入电压,同相端和反相端的外接电阻应()A.反相端等于同相端B.同相端大于反相端C.反相端大于同相端D.无特殊要求8.电容滤波电路中负载电阻RL、滤波电容C、电源周期T三者取值关系应为()A.RLC<(1~2)T/4B. T/2<RLC<3T/22C. RLC=T/2D. RLC≥(3~5)T/29.如输出电压为-15V,最大输出电流为1A,则可选用的集成稳压器是()A.79L15B.7915C.79M15D.781510.十进制数(96)10可表示为8421BCD码()A. (01010110)8421BCDB. (10110110)8421BCDC. (10010110)8421BCDD. (10000110)8421BCDA等于()11.BBACA.BB.CC.1D.012.有三个输入端的或门电路,要求输出高电平,则其输入端()A.全部都应为高电平B.至少一个端为低电平C.全部都应为低电平D.至少一个端为高电平13.题13图所示电路的输出端F=1时,ABCD的取值组合为()A.0000B.0101C.1110D.111114.题14图所示电路为一JK触发器,设初始状态为0,经过一个cp脉冲后,其Q端状态为()A.1状态B.0状态3C.不定状态D.不变状态15.题15图所示可编程PLA器件中,A和B为输入变量,则输出F为()A.F=AB.F=BC.F=AD.F=B二、填空题(本大题共15小题,每小题1分,共15分)请在每小题的空格中填上正确答案。
模拟电子技术基础_东北大学中国大学mooc课后章节答案期末考试题库2023年
模拟电子技术基础_东北大学中国大学mooc课后章节答案期末考试题库2023年1.下图为全波整流电容滤波电路。
UO极性如图所示,电解电容C的连接极性是否正确?【图片】参考答案:正确2.已知由理想运放组成的电路如图所示。
模拟乘法器系数K=1,则当Ui=-2V时,输出UO3= -2V。
【图片】参考答案:正确3.电路如图所示。
已知R1=6.8kΩ,R2=10kΩ,R3=20kΩ,R4=3.9Ω,R5=150kΩ,Rf=150kΩ,Cf=0.1uF,Uz=6V,Rw=10kΩ,则电路的最高振荡频率为____________Hz。
【图片】参考答案:33.34.反馈电路如图所示。
在深度负反馈条件下,闭环电压放大倍数Auf=____________。
【图片】参考答案:75.由差动放大器和运算放大器组成的反馈电路如图所示。
设A为理想运放,则该电路的反馈组态为______________;【图片】参考答案:电压串联负反馈6.电路如图所示。
试分析D1,D2工作状态。
【图片】此时,D1 工作在导通状态,D2 工作在截至状态。
参考答案:正确7.电路及其输入电压uI1和uI2的波形如下图所示,二极管导通电压UD=0.7V。
试确定在0~t1期间, uo=________V。
【图片】参考答案:18.已知放大电路中三极管的三个极的直流电位如图所示,则该三极管上、中、下的三个电极分别对应三极管的_________。
【图片】参考答案:基极,发射极,集电极9.根据晶体管型号及实测对地直流电压数据(设直流电压表的内阻非常大),则管子的类型为______。
【图片】参考答案:PNP锗管10.如图所示两级放大电路,已知晶体管β1=β2=40,UBE1=UBE2=0.65V。
求:静态时的ICQ2≈ ________mA。
【图片】参考答案:1。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
学习中心: 院校学号: 姓名
课程名称:模拟电子技术基础
1
东 北 大 学 继 续 教 育 学 院
模拟电子技术基础 试 卷(作业考核 线上2) A 卷(共 6 页)
⒈ N 型半导体是在本征半导体中加入下面物质后形成的。
答( D )
A 、电子
B 、空穴
C 、三价元素
D 、五价元素
2.其它条件不变,若放大器输入端电阻减小应引入 答( D )
A 、电压负反馈
B 、电流负反馈
C 、串联负反馈
D 、并联负反馈
3.正弦波振荡电路利用正反馈产生振荡的条件是 答( B )
A 、
B 、
C 、
4.在OCL 功率放大电路中输入信号为正弦电压,输出波形如图1所示,说明电路中出现的失真是 答( C
)
A 、饱和
B 、截止
C 、交越
5.在放大电路中,为了稳定静态工作点,可以引入 答( A )
A 、直流负反馈
B 、交流负反馈
C 、交流正反馈
D 、直流正反馈
6.当PN 结加正向电压时,其空间电荷区 答( A )
A 、变宽
B 、变窄
C 、基本不变
7.对于基本共射放大电路的特点,其错误的结论是 答( A )
A 、输出电压与输入电压相位相同
B 、输入电阻,输出电阻适中
C 、电压放大倍数大于1
D 、电流放大倍数大于1
8.在放大电路中测得一只三极管三个电极的电位分别为 2.8V 、3.5V 、6V ,则这只三极管属于
A 、硅PNP 型
B 、硅NPN 型
C 、锗PNP 型
D 、锗NPN 型 答( B ) 9.场效应管与双极型晶体管相比,具有 答( A )
A 、更大的输入电阻
B 、更小的输入电阻
C 、相同的输入电阻
1-=F A &&1=F A &&1|1|>>+F
A &&。
