接地03铜绞线接地
国际国内铜接地的相关标准
接地材料的选择的国内国际标准与由来一、概述防雷设备的主要作用是防止雷电直接落到被保护的设备上，并把雷电流很快引入大地，使被保护设备上免遭高幅值雷电过电压作用，以保护设备绝缘的安全。
而接地装置正是把雷电流引入大地的设备。
没有接地装置，或者接地装置不合格，就会失去或减小防雷设备的作用。
由于雷电流不能或不能迅速流入大地，就可能造成保护失效，导致事故扩大。
长期运行经验证明，接地装置的材料的选择与可靠安装直接关系着设备与人员的安全。
二、接地材料的一般要求由于地下的土壤环境复杂，存在多种的微生物和化学物质，对于金属或多或少都存在着腐蚀。
如果接地体被严重腐蚀，就无法与大地很好的接触，或者导致接地导体腐蚀断裂，造成地网性能的下降。
另外，接地系统一般都埋设在地下，开挖检查与维护都比较困难。
所以，接地材料的耐腐蚀性能直接决定了地网的使用寿命和经济性。
要求接地网的使用寿命要大于被保护设备的使用寿命。
一般规定接地网的使用寿命需要在40年以上。
三、国外相关标准对接地材料选择的建议3.1 IEEEstd80-2000 IEEE Guide for Safety in AC substation groundingIEEEstd80-2000《交流变电站接地安全导则》，中对于接地体的选择在11章Selection of conductor and connection (导体与连接的选择)（第40页）做出了相关的规定11.1基本要求：接地系统中的每一个要素，包括水平导体、联接、垂直接地极、引上线、其使用寿命都应当大于建筑物或者的设备的最大预期使用寿命进行设计，每一个要素都应当满足下列的条件：A）具有良好的导电性，以减小导体周围的电位差;B）在故障峰值电流持续的时间内，不会被熔化，保持完整;C）机械性能稳定可靠D）当发生腐蚀和自然破坏时，仍然能够保持性能稳定.11.2.1 铜铜是接地中最常用的一种材料。
铜导线除了有良好的导电性能之外，还有很好的耐腐蚀性能，这主要是因为铜像对于其他的金属来说，绝大多数的情况下都是阴极。
铜绞线接地施工规范
铜绞线接地施工规范1. 引言铜绞线接地施工规范是指在电力系统建设过程中，进行接地施工时，必须遵守的技术规范和操作要求。
良好的接地系统是确保电力系统安全稳定运行的重要组成部分，而遵守规范的施工过程，则是保证接地系统性能和可靠性的关键。
本文将介绍铜绞线接地施工规范中的关键要点和操作细则。
2. 施工前的准备工作在进行铜绞线接地施工之前，需要进行一系列的准备工作，包括以下步骤：2.1 施工方案设计在施工前，必须根据具体的工程需求和实际情况制定施工方案。
施工方案包括接地系统的布置图纸、接地点的选择和标记、材料和设备的采购计划等。
2.2 材料和设备准备根据施工方案，准备所需的材料和设备，包括铜绞线、接地母线、焊接设备、接地夹具等。
检查材料和设备的质量，确保符合规范要求。
2.3 工地准备清理工地，确保施工区域干净整洁。
安排好工人的工作任务和安全防护措施。
3. 施工步骤和要求铜绞线接地施工的关键步骤和要求如下：3.1 焊接准备•清洁焊接部位：用金属刷清洁接地部位的表面，确保焊接部位无污物和氧化层。
•安装接地夹具：根据焊接部位的形状和大小选择合适的接地夹具，将其固定在焊接部位上。
•安装铜绞线和接地母线：将铜绞线和接地母线按照设计方案的要求连接到接地夹具上。
3.2 焊接操作•选择合适的焊接方法：根据施工环境和接地部位的要求，选择合适的焊接方法，如氩弧焊、电阻焊等。
•确保焊接质量：焊接时，应保证焊接电流和电压的正确调整，焊接时间和焊缝的质量符合规范要求。
•检查焊接效果：焊接完成后，应进行焊缝的目视检查和性能测试，确保焊接质量合格。
3.3 操作安全要求•佩戴个人防护装备：施工人员应佩戴合适的安全帽、绝缘手套、防静电鞋等个人防护装备，确保人身安全。
•防止火灾和爆炸：施工现场应远离易燃易爆物品，操作时要注意防止火花和明火。
•遵守工地安全规定：施工人员应遵循工地的安全规定，严禁吸烟、乱丢垃圾等行为。
4. 施工质量控制为确保铜绞线接地施工质量，需要进行施工质量控制，主要包括以下方面：4.1 施工过程监控在施工过程中，应由专人进行监控和检查，确保施工过程符合规范要求。
裸铜绞线接地线安全操作及保养规程
裸铜绞线接地线安全操作及保养规程一、安全操作规程1.接地线安装前必须进行检查，确保无划伤、裂纹、断丝等缺陷。
2.接地线应在干燥、通风良好的环境下安装，远离潮湿、腐蚀性气体和易燃易爆场所。
3.接地线长度根据具体需求确定，连接上游和下游设备时必须保证导线接触良好，表面无涂覆物，不得出现锈蚀、烧焦、变形等情况。
4.接地线连接必须牢固可靠，不得存在松脱和断开的情况，接头处需进行绝缘保护，避免意外触电。
5.接地线的断面积应根据电流负荷和铜的导电性能等因素综合考虑，不得低于相关安全标准规定。
二、保养规程1.定期检查接地线的使用状况，包括表面是否有积尘、湿气、锈蚀等。
2.若接地线表面有油污或积尘，应用软布蘸取去污剂进行清洁，不得用水或擦洗剂清洗。
3.接地线使用过程中，如发现线材损伤、变形、断裂等情况，需及时更换或维修。
4.注意防止接地线被外力拉扯、扭曲或挤压，避免线材断裂或变形。
5.避免接地线过度拉伸或过弯，否则会导致铜丝断裂或断线。
6.接地线存放时应远离化学品，防止与酸碱物质发生反应导致腐蚀。
7.根据使用环境和实际情况，定期测量接地线的电阻，确保其导电性能符合要求。
8.接地线使用寿命一般为10年左右，超过寿命需及时更换。
三、安全注意事项1.在操作接地线的过程中应佩戴绝缘手套和绝缘鞋，避免触电风险。
2.接地线维护时，需切断相应设备的电源，确保安全操作。
3.如需要在雨天或潮湿环境下维护接地线，应注意防止漏电。
4.禁止在使用过程中用尖锐物品划伤接地线表面，避免影响导电性能。
5.不得私自更换接地线的型号、规格和长度，以免影响接地效果。
6.当发现接地线存在异常情况时，应及时报修或更换，不得擅自处理。
7.接地线附近不得堆放杂物，保持通风畅通。
以上是裸铜绞线接地线的安全操作和保养规程，从操作规程、保养规程和安全注意事项等方面对接地线进行了详细介绍，旨在确保接地线的安全稳定运行，提高电气设备的安全性和可靠性。
铜编织带接地方法

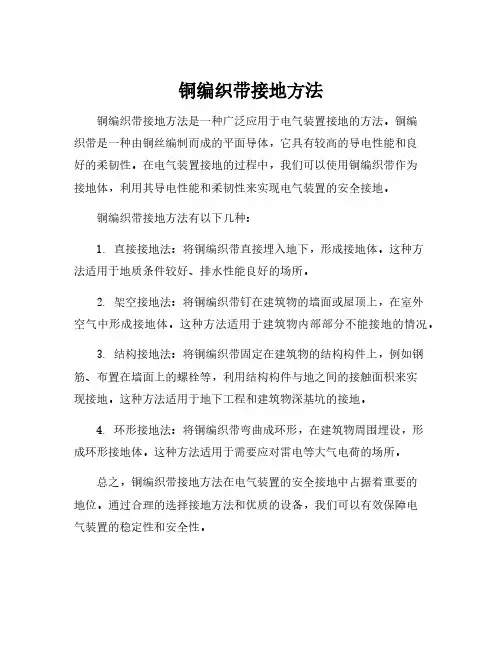

铜编织带接地方法
铜编织带接地方法是一种广泛应用于电气装置接地的方法。
铜编
织带是一种由铜丝编制而成的平面导体，它具有较高的导电性能和良
好的柔韧性。
在电气装置接地的过程中，我们可以使用铜编织带作为
接地体，利用其导电性能和柔韧性来实现电气装置的安全接地。
铜编织带接地方法有以下几种：
1. 直接接地法：将铜编织带直接埋入地下，形成接地体。
这种方
法适用于地质条件较好、排水性能良好的场所。
2. 架空接地法：将铜编织带钉在建筑物的墙面或屋顶上，在室外
空气中形成接地体。
这种方法适用于建筑物内部部分不能接地的情况。
3. 结构接地法：将铜编织带固定在建筑物的结构构件上，例如钢筋、布置在墙面上的螺栓等，利用结构构件与地之间的接触面积来实
现接地。
这种方法适用于地下工程和建筑物深基坑的接地。
4. 环形接地法：将铜编织带弯曲成环形，在建筑物周围埋设，形
成环形接地体。
这种方法适用于需要应对雷电等大气电荷的场所。
总之，铜编织带接地方法在电气装置的安全接地中占据着重要的
地位。
通过合理的选择接地方法和优质的设备，我们可以有效保障电
气装置的稳定性和安全性。
接地用什么材料
接地用什么材料
接地用的材料主要有以下几种：
1. 铜：铜是最常用的接地材料之一，因为它具有良好的导电性能和抗腐蚀性能。
铜接地材料通常用于地下接地系统，如接地棒、接地网等。
2. 镀锌钢：镀锌钢也是一种常见的接地材料，其表面覆盖一层锌层，以提供额外的抗腐蚀保护。
镀锌钢通常用于室外接地系统，如接地钉、接地网等。
3. 均质碳化物接地体：均质碳化物接地体是一种新型的接地材料，具有良好的导电性能和抗腐蚀性能。
它通常由碳化物材料制成，可用于各种接地系统，如接地棒、接地极等。
4. 铜铝复合材料：铜铝复合材料是由铜与铝通过冷压或电弧焊接而成的一种材料。
它结合了铜的导电性和铝的轻便性，具有较好的导电性能和抗腐蚀性能。
铜铝复合材料通常用于大型接地系统，如接地网等。
5. 接地胶：接地胶是一种特殊的导电材料，具有良好的导电性能和抗腐蚀性能。
它通常用于接地系统中的连接部位，如接地棒与接地导线的连接处，以提供更好的接地效果。
综上所述，接地用的材料多种多样，选择合适的材料取决于具体的使用环境和要求。
在选择接地材料时，需要考虑导电性能、抗腐蚀性能和使用寿命等因素。
同时，还需要根据实际情况进
行工程设计和材料选型，以确保接地系统的正常运行和安全性能。
铜包钢与铜绞线接地施工工艺及要求

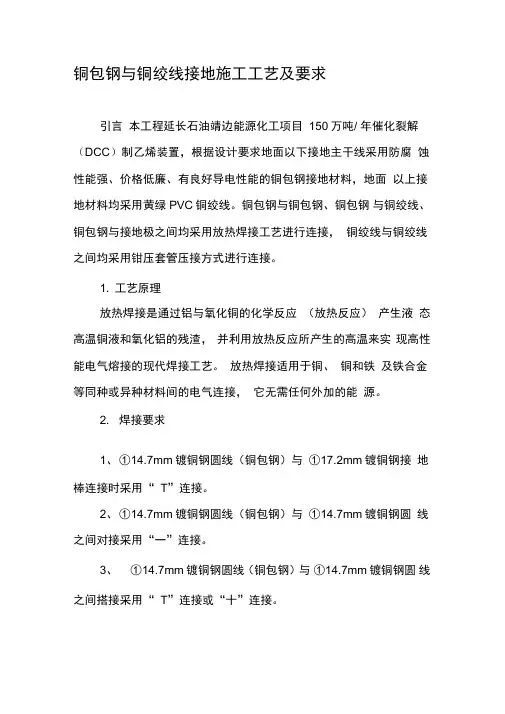

铜包钢与铜绞线接地施工工艺及要求引言本工程延长石油靖边能源化工项目150万吨/ 年催化裂解（DCC）制乙烯装置，根据设计要求地面以下接地主干线采用防腐蚀性能强、价格低廉、有良好导电性能的铜包钢接地材料，地面以上接地材料均采用黄绿PVC铜绞线。
铜包钢与铜包钢、铜包钢与铜绞线、铜包钢与接地极之间均采用放热焊接工艺进行连接，铜绞线与铜绞线之间均采用钳压套管压接方式进行连接。
1. 工艺原理放热焊接是通过铝与氧化铜的化学反应（放热反应）产生液态高温铜液和氧化铝的残渣，并利用放热反应所产生的高温来实现高性能电气熔接的现代焊接工艺。
放热焊接适用于铜、铜和铁及铁合金等同种或异种材料间的电气连接，它无需任何外加的能源。
2. 焊接要求1、①14.7mm镀铜钢圆线（铜包钢）与①17.2mm镀铜钢接地棒连接时采用“ T”连接。
2、①14.7mm镀铜钢圆线（铜包钢）与①14.7mm镀铜钢圆线之间对接采用“一”连接。
3、①14.7mm镀铜钢圆线（铜包钢）与①14.7mm镀铜钢圆线之间搭接采用“ T”连接或“十”连接。
4、①14.7mm镀铜钢圆线（铜包钢）与BVR-1*95mm2铜绞线之间采用“ T”连接。
5、所有分支支线BVR-1*95mm徒同绞线与BVR-1*95mm徒同绞线、BVR-1*95mm2同绞线与BVR-1*70mm2同绞线、BVR-1*95mm2 铜绞线与BVR-1*50mm2铜绞线、BVR-1*95mm连同绞线与BVR-1*35mm徒同绞线、BVR-1*95mm徒同绞线与BVR-1*25mm徒同绞线、BVR-1*95mm2铜绞线与BVR-1*16mm徒同绞线之间采用配套钳压套管进行连接。
3. 操作要点及流程1、将同绞线及熔模清理干净，再将同绞线熔接处用喷灯加热，然后安置同绞线于熔模内。
应选用相应夹具将同绞线在熔模入口附近固定住，防止同绞线张力作用被拉出模外。
（注意：熔模第一次使用时必须用喷灯将其烘干，去处模内水分。
铜绞线接地施工方案
铜绞线接地施工方案一、背景介绍铜绞线接地作为一种常见的接地方式，主要用于电力、通信、建筑等领域。
合理的铜绞线接地施工方案可以保障系统的安全性和稳定性，减少故障发生的概率。
本文将介绍铜绞线接地的施工方案，包括施工前的准备工作、材料选择、施工流程及注意事项等。
二、准备工作在铜绞线接地施工前，需要进行一系列的准备工作，以确保施工的顺利进行。
1.规划与设计：根据工程的具体情况，确定铜绞线接地的位置、长度和线径等参数。
合理的规划和设计可以提高接地系统的效果。
2.材料准备：准备好所需的施工材料，包括铜绞线、接地极、接地座、接地母线等。
确保材料的质量符合要求，并保证材料均为铜制品。
三、施工流程1.清理施工区域：施工前，需要清理施工区域，确保没有杂物和污染物影响施工质量。
同时，对必要的地面进行平整处理，以便进行接地座的安装。
2.安装接地座：根据设计要求，在施工区域中埋设接地座。
接地座应安装在合适的位置，深度不少于1.5米，并与大地形成良好的接触。
3.安装接地极：将接地极插入接地座，并确保与接地座紧密贴合。
同时，对接地极进行固定，以防止其松动。
4.铜绞线连接：根据设计要求，将铜绞线连接到接地极和接地母线上。
连接时应注意保持良好的接触，并使用合适的连接工具，如螺丝拧紧。
5.接地系统接地：将接地母线与主接地系统连接，并确保与主接地系统形成良好的接触。
接地母线应绕行主要设备区域，以便实现统一的接地效果。
6.检查和测试：完成铜绞线接地施工后，进行必要的检查和测试，以确保接地系统的质量良好。
可使用接地电阻测试仪等设备进行接地系统的测试。
四、注意事项在铜绞线接地施工过程中，需注意以下事项，以确保施工质量和安全。
1.接地座安装位置应避免临近湖泊、水源等易受水浸泡及可能产生腐蚀的场所。
2.接地座应尽量埋设在土壤湿度较高的地方，以提高接地效果。
3.接地座之间的距离应符合设计要求，避免干扰。
4.施工过程中，操作人员应穿戴好防静电服，并使用合适的工具和设备。
为什么使用裸导线进行地下接地而不是绝缘导线？
为什么使用裸导线进行地下接地而不是绝缘导线？
防雷接地工程中的接地网或者说接地线，为什么都是采用的裸铜绞线呢？
为什么不用带绝缘皮的铜绞线呢？关于这个问题可能很多人都不是很清楚，可
能会觉得绝缘线不是更安全吗？其实不是这样的，岱嘉电气简单说一下为什么
不能使用绝缘线。
我们都知道接地线的作用就是要将异常电流导入大地，所以接地线如果是
绝缘的话就无法有效将异常电流导入到大地，这就很容易造成安全事故了。
另外不使用绝缘线的另一个原因就是如果绝缘线内部断裂的话，从表面我
们无法看出是哪里断开或者说接触不良，万一刚好是有需要接地线将异常电流
导入地底的时候，就很可能会出现事故，所以绝缘线是不可以用做接地线的，
这也是防雷接地中的安全规定，是明确禁止使用绝缘线为接地线的！
以上就是岱嘉电气整理关于为什么要使用裸铜线而不能使用绝缘线的原因，如果有什么问题可以直接来咨询我哦！
1、岱嘉电气免费提供专业防雷接地专业技术指导；
2、岱嘉电气业务涉及送变电站、石化、电信机房、通信塔、轨道交通、医院大楼、学校等场地防雷接地工程，是接地棒、放热焊粉、铜排等耗材资深提
供商！
3、为各行业接地工程提供接地耗材及防雷接地技术支持；为采购商提供优质焊粉、接地棒等耗材，并且可提供施工服务！
岱嘉电气20年专注于防雷工程耗材供应和施工技术解决方案，岱嘉电气从接地耗材到接地技术支持再到接地施工，武汉岱嘉提供一站式接地解决方案，
从根本上解决客户的所有防雷接地问题。
bv铜线接地工艺
bv铜线接地工艺BV铜线接地工艺是一种常用的电气设备接地方法，用于确保电气设备的安全运行和人身安全。
接地是将电气设备与地面形成导通的连接，以便将电流直接引入地下，减少电压差，防止电气设备因静电、漏电或其他原因导致的安全事故。
BV铜线接地工艺主要包括以下几个步骤：1. 准备工作：在进行接地前，需要对设备周围的环境进行清理，确保没有杂物和障碍物。
同时，要确保工作区域没有电源供电，以免发生电击事故。
接地工作需要使用合适的工具和设备，例如铜线、接地夹、接地电阻器等。
2. 铜线选择：选择合适的铜线作为接地导体，BV铜线是常用的选择，因其导电性能好，耐腐蚀性能高。
铜线的规格要根据电流负载和设备要求进行选择，以确保足够的导电能力和安全性能。
3. 接地夹的安装：接地夹是将铜线连接到设备的关键部件，确保导电的可靠性。
接地夹的选择要符合设备的规格要求，并且能够与铜线紧密连接，以确保电流畅通。
安装接地夹时，需要确保接地夹与设备的接触面干净，无氧化物或污垢。
4. 接地电阻器的安装：接地电阻器是用来限制电流通过接地导体的电阻元件，以确保接地电流的安全性。
根据设备的规格和要求，选择合适的接地电阻器，并确保其安装正确、紧固可靠。
5. 接地导体的连接：将铜线连接到设备的接地位置，确保连接牢固。
在连接过程中，要注意铜线的长度和弯曲度，以避免电阻增加或导电不良的情况发生。
接地导体的连接点应该与设备的接地点紧密贴合，以确保导电通畅。
6. 接地系统的测试：接地完成后，需要对接地系统进行测试，以确保接地的效果符合要求。
测试可以使用接地电阻测试仪等设备进行，检测接地电阻的大小和稳定性。
如果接地电阻过大或不稳定，需要进行调整和修复，以确保接地系统的正常运行。
总结起来，BV铜线接地工艺是一种常用的电气设备接地方法，通过合适的铜线、接地夹和接地电阻器的选择和安装，确保接地系统的导电性能和安全性能。
接地工艺的实施需要严格遵守操作规程，确保工作安全和接地效果的可靠性。
接地装置铜绞线敷设通用施工工艺
13接地装置铜绞线敷设通用施工工艺1 适用范围本通用施工工艺适用于装置区接地装置铜绞线安装。
2 编制依据a）《电气装置安装工程接地装置施工及验收规范》GB50169-2006；b）《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96；c）《建筑电气工程施工质量验收规范》GB 50303-2002。
3 施工应具备的条件3.1 准备好施工机具和材料。
3.1.1 施工材料a）主材铜板接地极、棒形接地极、接地铜绞线、角钢、扁铜板、支持卡子、连接卡子及各种螺栓；b）其它材料保护管、铜焊条（丝）、铜压接管（专用接线端子）、锡条、焊锡膏、铜线、铜铆钉。
3.1.2 施工机具施工机具配备齐全，保养维护合格。
3.2 熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。
3.3 施工现场基本平整，有可利用的标高参照点。
3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟。
4 施工工序→→→→5 施工工艺5.1 挖接地沟a）按设计图纸要求进行画线，挖沟；b）接地沟宜挖成上宽 0.6m、下底宽0.4m 的梯形，梯形的高应满足设计对接地极埋深的要求，接地沟应挖的平直、深浅一致，底部应清理干净；c）铜板接地极的位置应深挖，便于铜板接地极的放入。
5.2 接地极安装5.2.1 铜板接地极的规格符合设计要求，无设计要求时，采用800mm×800mm ×1.5mm的铜板制作。
5.2.2 铜板接地极与连接线和接地铜绞线焊接好后方能安装。
见图 13-1。
图 13-15.2.3 铜板接地极与接地线的连接有以下几种形式：a）在接地铜板上打孔，用单股φ1.3-φ2.5 铜线将接地铜绞线绑在铜版接地体上，在铜绞线两侧用气焊与铜板接地极焊接。
见图13-2；图 13-2 图13-31 铜板；2 接地铜绞线；3 单股铜线b）在铜板接地极上打孔，将接地铜绞线分开拉直，搪锡后分四处用单股φ1.3-φ2.5 铜线绑扎在铜板接地极上，用锡逐根与铜板接地极焊好。
铜包钢接地(铜接地)专项施工方案
110kV工程接地网分部工程施工方案省荆力工程承包有限责任公司110kV项目部二零一四年五月编制：年月日审核：年月日批准：年月日目录一、编制依据 (1)二、工程概况： (1)三、施工方法及技术要求 (2)3.1.铜包钢放热焊接工艺原理 (2)3.2施工前准备 (2)3.3 热焊施工工艺 (4)四、施工工艺要点 (5)4.1连接器表面要点 (5)4.2模具及被熔接物要点 (5)4.3焊粉应用时的注意事项 (5)五、熔接安装图示及注意事项 (5)5.1用于扁带与扁带的熔接 (6)5.2用于扁带与接地棒的熔接 (7)5.3用于扁带与钢质表面的熔接 (7)5.4用于电缆与扁带的熔接 (8)5.5用于电缆与电缆的熔接 (8)5.6用于电缆与接地棒的熔接 (9)六、施工质量计划及保证措施 (9)6.1质量目标 (9)6.2质量管理流程 (10)七、质量管理办法 (10)八、劳动力的保证 (11)九、质量保证措施 (11)十、施工人员机具配备情况 (12)10.1人员配备情况 (12)10.2施工机具配备情况 (12)10.3安全防护措施 (12)一、编制依据1、设计施工图纸2、《电气装置安装工程施工及验收规》(GB50169—2006)3、《钢筋焊接及验收规程》（JGJ18-2003）4、《国家电网公司输变电工程达标投产考核办法（2005年版）》5、《国家电网公司输变电优质工程评选办法（2008年版）》6、《关于利用数码照片资料加强输变电工程安全质量过程控制的通知》（基建安全〔2007〕25号）7、《关于强化输变电工程施工过程质量控制数码照片采集与管理的工作要求》（基建质量〔2010〕322号）8、《国家电网公司输变电优质工程考核项目及评分标准库（2009版）》二、工程概况：本工程主要工程量一览表：24模具S160/ S160“T”套 327模具S16/Φ20 “T”套 128工具箱：3副模夹、10把火枪、5把清模铲和毛刷套 1三、施工方法及技术要求3.1.铜包钢放热焊接工艺原理放热焊接是通过铝和氧化铜的化学反应（放热反应）产生液态高温铜液和氧化铝的残渣，并利用放热反应所产生的高温来实现高性能电气熔接，放热焊接适用于铜和铜、钢和铜的电气连接，它无需任何外加的能源和动力。
铜包钢接地方法
铜包钢接地方法铜包钢接地施工方法作为新工艺，上海工地UCB工程接触了一项新的技术（铜包钢接地），铜包钢接地目前在国外的一些大中型化工企业都广泛的采用，但由于它的投资比较高，施工工艺复杂。
所以在国内还很少有单位应用，作为我们仪电专业对此项技术也从未接触过，为了能正确施工我们多方参考、查找资料，在我们不懈的努力下终于圆满完成，并且一次验交合格。
就此简单介绍一下，为以后施工提供参考。
一、铜包钢接地是一种特殊的接地形势，是以钢为基体金属，通过特殊的工艺手段，在其外表面覆盖上一层有一定厚度的铜，成为一种新型复合材料。
它的主要特点有：a 结构工艺独特、接地体（线）均为两种金属材料的复合体。
b 防腐特性优越：利用牺牲阴极保阳极的电化学原理，极大地减缓主体金属的腐蚀速度。
c接地性能更佳：利用电流的聚肤效应，自身的电阻值低于常规的镀锌扁钢电阻（内为钢而外为cu，cu的电阻率明显低于铁）。
对于潮湿、盐碱、酸性土壤及产生化学腐蚀介质的特殊场所，更能显示出其优越性。
d连接方式有连接器连接和火泥熔接焊连接，虽然后者比前者的成本要高出2/3，但是它连接的可靠性高，为降低成本通常应采用地下焊接、地上用连接器连接。
二、铜包钢接地敷设中应注意的事项：（1）接地体、接地线在安装过程中不得坠落、碰撞，以免损坏表面复层。
（2）明敷接地线的支架与接地线应做绝缘处理，防止复层腐蚀。
(3) 暗埋接地线施工时，在需要焊接的地点，要挖的空间较大一些，以免焊时模具放不下，而无法工作。
三、铜包钢接地线的一种特殊连接方法——火泥熔接法。
什么是火泥熔接焊——是一种将熔接物放入石墨熔模的熔腔里，由起火粉引起熔粉剂剧烈燃烧，将铜水浇注被熔接物的焊缝处的一种方法。
这种焊接工艺的优点是，焊后被熔接物连接头表面平滑光亮，没有气孔，经切开检验剖面也无气孔或其它瑕疵，熔接部位的结合力坚固。
可见火泥熔接法所必须的设备和材料应：a石墨模具、 b 模夹、 c 熔粉剂、d 起火粉、 e 点火枪、 f 平纹绵布、g C型线夹、h 铜包钢被焊体等。
GB50169-92接地标准
GB50169-92接地标准UDC中华人民共和国国家标准P电气装置安装工程接地装置施工及验收规范Codeforconstructionandacceptanceofgrounding connectionelectricequipmentinstallationengineering（送审稿）××××—××—××发布××××—××—××实施中华人民共和国建设部中华人民共和国国家质量监督检验检疫总局联合发布GB×××××－××××代替GB50169－92目次前言 (ⅱ)1总则 (1)2术语和定义 (2)3电气装置的接地 (4)3.1一般规定 (4)3.2接地装置的选择 (5)3.3接地装置的敷设 (7)3.4接地体（线）的连接 (9)3.5避雷针(线、带、网)的接地 (10)3.6携带式和移动式电气设备的接地 (11)3.7输电线路杆塔的接地 (11)3.8调度楼、通信站和微波站二次系统的接地 (12)3.9电力电缆终端金属护层的接地 (13)3.10配电电气装置的接地 (14)3.11建筑物电气装置的接地 (14)4工程交接验收 (16)本规范用词说明………………………………………………………………………………………………17ii前言本规范是根据建设部《关于印发〈二○○一～二○○二年度工程建设国家标准制定、修订计划〉的通知》（建标[2002]85号）的要求，由中国电力企业联合会负责，国电电力建设研究所会同有关单位，在《电气装置安装工程接地装置施工及验收规范》GB50169-1992的基础上修订的。
该规范发布实施已有十多年了，规范中所规定的不少条款，与实际有较大的出入，因此，需要对本规范进行修订。
电气专业施工技术——接地
开挖深度一定要 达到规范或设计 的要求，属于强 制性条文。
接地敷设
接地极： 材料：镀锌角钢（自制）/铜包钢（成品） 安装方式：垂直打入地下 技术要求：接地极间距不宜小于其长度的2倍，无设计规定时不
宜小于5米；顶端具地面符合设计规定，不宜小于0.6米；施 工时加桩帽保护； 接地线： 材料：镀锌扁钢/镀锌圆钢/铜包钢（硬态）/铜包钢（软态） 安装方式：镀锌扁钢、镀锌圆钢——电焊连接；铜包钢——热 熔焊接/夹具连接； 技术要求：接头焊接饱满，无虚接、气孔、夹渣；镀锌扁钢— —搭接长度不小于其宽度的2倍，至少焊接三个棱边，防腐； 镀锌圆钢——搭接长度不小于其直径的6倍，两面施焊，防腐； 铜包钢——选择防腐；
压接：接地体（线）的连接采用压接时，压接面积应符合 GB50149的规定 。 热熔焊：铜与铜或铜与钢的连接应采用放热焊接，必须达到以 下要求：被焊接的导体必须完全包裹在接头里；确保连接部位 的金属完全融化，连接牢固；接头应无贯穿性的气孔；接头表 面应平滑
接地测试
测试条件：一般应选在天气晴好的条件下进行（三 天）；
测试位置：单根接地极（个别要求）；每个设备引 出点；
技术要求：接地电阻值符合设计要求；常规——装 置区防雷接地系统不大于10欧姆，变电所等配电系 统接地系统不大于4欧姆，仪表控制室及微机接地 系统不大于1欧姆；
不符合处理方法：加打接地极；灌降阻剂；换回填 土；组合方式；
断
测量1#基位接地装置的方法： 1 测量连续性，应用万用表的电阻档依次测量AB、BC、CD、AD的电阻，阻值 ≤0.2Ω；不允许以某一点为基准进行测试，因为此方法不能保证接地网连续； 不能1#基位接地网的A点与2#接地网的A点进行连续性测试。 2 接地阻抗的测试，应选择连续三天晴天的情况下进行测试，测试时将接地线与 设备断开，分别对A、B、C、D四点进行测试。接地阻抗值必须符合设计要求。
接地铜排和铜绞线连接方法
接地铜排和铜绞线连接方法接地可是电气安全里超重要的事儿呢，那接地铜排和铜绞线的连接也有不少小窍门哦。
咱先说一下直接连接的办法。
要是铜排和铜绞线直接连呀，得把铜绞线的线头处理得干干净净的，就像给它洗个清爽的澡一样。
把线头那部分的绝缘层去掉，然后把铜绞线散开一些，就像把小辫子散开似的。
接着呢，在铜排上找个合适的地方，把散开的铜绞线紧紧地缠绕在铜排上。
这里呀，缠绕的时候可不能松松垮垮的，得像小蛇紧紧缠住树枝那样，多绕几圈，这样才牢固呢。
绕好之后，可以用小铜鼻子把它们再固定一下，就像是给它们戴上一个小夹子，让连接更靠谱。
还有一种方法就是通过螺栓连接。
这时候呀，得先在铜排上打孔，打孔的时候可得小心点，别把铜排弄伤啦。
打好孔之后呢，把铜绞线的线头也处理好，然后把铜绞线的线头穿过打好的孔。
再拿个合适的螺栓，配上螺母和垫圈，就像给它们穿上一套小衣服一样。
螺栓拧紧的时候呀，也不能太用力，不然把铜绞线或者铜排拧变形了可就不好了。
要拧得刚刚好，让它们紧紧地靠在一起，这样电流就能顺畅地通过啦。
另外呀，如果想要连接得更保险一点，还可以在连接的地方涂上一些导电膏。
导电膏就像是给它们之间铺了一层顺滑的小路，能让电流跑得更欢快。
涂导电膏的时候呢，也不用涂太多，均匀地抹上一层就好啦，就像给小脸蛋涂面霜一样，薄薄的一层就够啦。
接地铜排和铜绞线连接的时候呀，不管用哪种方法，都要记得检查一下连接是不是牢固哦。
可不能马马虎虎的，毕竟这关系到电气设备的安全呢。
要是连接不好，就像小朋友的鞋带没系紧一样，容易出问题的。
所以呀，一定要认真对待这个连接的小工作哦。
接地裸铜线焊接原理简述
接地裸铜线焊接原理简述引言：随着电力系统工程的发展，越来越多的集成化电路和微电子电路广泛应用于设备中，对雷电流、干扰信号和故障电流尤为敏感。
这就需要有良好的接地系统及时排除干扰信号和泄放故障电流以保障各类设备的正常运行。
铜绞线做为良好的接地体将无疑取代传统的钢材接地体，铜绞线接地体的施工工艺在电力系统施工过程中将成为重点。
放热焊做为目前铜绞线接地体之间连接、铜绞与铜包钢接地体之间的连接比较可靠的方法广泛应用在电力系统工程中，放热焊接的施工工艺直接影响施工工程质量。
本文从以往的施工过程中存在的问题进行分析，对施工工艺和预防措施进行总结。
1、铜接地线在接地系统中的应用：目前国内接地系统中接地的材料通常采用钢材，形式上多为扁钢和角钢，它存在使用寿命短、维护费用高和接地电阻不稳定的缺点。
一般而言，3～5年接地材料就会受到比较严重的腐蚀，特别是加灌了降阻剂的地区的接地材料就更容易被腐蚀，并且通过测量工频接地电阻往往不易检测出来，需要频繁的检查和维护，部分腐蚀严重的地方使用8～10年后就需要重新改造接地系统，造成了资源的严重浪费。
在许多采用TN-S的系统中，都需要检测零序电流作为发生接地故障保护时的判据，而传统接地方式接地的材料--钢材的导电率（0.7×107）要远远低于铜材的导电率（1.56x107），经过长期使用后，性能更会大幅度下降，这样对于接地故障保护的可靠性和时效性都会有很大的影响；随着科技的进步，近年我们逐步推广采用了以铜作为主要接地材料的新型接地方式，用以取代以前的以钢作为接地主体的接地方式。
2、放热焊的原理：以往铜接地体的连接方式大多采用压接的方式，这种连接方式构成的接地系统虽然比传统接地系统大大提高了接地系统的使用寿命，但是它也存在着巨大的隐患-压接点的接触电阻过高造成了可靠性的大幅下降。
这就要求一种新型的焊接方式：放热焊接，其原理为化学反应，迅速产生很高的温度，使连接处熔接一起。
三相短路接地线原理
三相短路接地线原理
三相短路接地线原理三相短路接地线属于组合式接地线，JDX系列三相短路接地线又名便携式短路接地线，合相式短路接地线，携带型短路接地线，主要用于防止设备、线路突然来电，消除感应电压，放尽剩余电荷的临时接地的装置；由三根短路接地棒、三相式接地线，一个接地夹组成：三相短路接地线的接电夹和接地夹采用优质铝合金压铸，强度高，再经表面处理使线夹表面不宜氧气；接地棒采用进口环氧树脂管制成，绝缘性能好，强度高；接地软铜线为合股软铜线带透明绝缘皮，规格有：16mm2、25 mm2、35 mm2、50 mm2、70 mm2、95 mm2、120 mm2。
据电压等级不同，三相短路接地线三相合相式短路接地线高压接地线接地线便携式短路接地线，高压接地线，合相短路接地线可分为380V、6KV、10KV、20kv、35KV、66KV、110KV、220KV、330KV和500KV。
假如只装设短路线而不接地，那么，遇有检修设备一旦被串入单相电源时，工作设备上因本身未接地，不仅不是等地电位而是故障线路的额定相电压。
假如不是接地并三相短路，而是三相分别接地，那么，三相均存在一个对地等效电阻，电源一旦合闸，产生三相接地短路电流，它在该等效电阻上产生的相当大的电压降就会施加在检修设备上，足以危及工作人员的安全。
而且，采用三相分别接地，既浪费金属材料、又不够科学合理，无形中增加了操作人员的工作负担，因此也是不可取的。
综述，只有采取接地并三相短路的措施，才是最安全的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
接地装置铜绞线通用施工工艺
1 适用范围
1.1 本通用施工工艺适用于装置区接地装置铜绞线安装。
2 编制依据
2.1 《电气装置安装工程接地装置施工及验收规范》GB50169-92。
2.2 《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257-96。
2.3 《建筑电气工程施工质量验收规范》GB 50303-2002。
3 施工应具备的条件
3.1 准备好施工机具和材料。
3.1.1 施工材料
主材
铜板接地极、棒形接地极、接地铜绞线、角钢、扁铜板、支持卡子、连接卡子及各种螺栓。
其它材料
保护管、铜焊条（丝）、铜压接管（专用接线端子）、锡条、焊锡膏、铜线、铜铆钉。
3.1.2 施工机具
施工机具配备齐全，保养维护合格。
3.2 熟悉图纸，了解接地网的尺寸和平面布置、接地极组数和接地材料的选用。
3.3 施工现场基本平整，有可利用的标高参照点。
3.4 掌握现场的施工情况，确定有无可利用的电缆沟和管沟，
4 施工工序
接地极安装
设备接地连接
接地电阻测试
5 施工工艺
5.1 挖接地沟
5.1.1 按设计图纸要求进行画线，挖沟。
5.1.2接地沟宜挖成上宽0.6米、下底宽0.4米的梯形，梯形的高应满足设计对接地极埋深的要求，接地沟应挖的平直、深浅一致，底部应清理干净。
5.1.3铜板接地极的位置应深挖，便于铜板接地极的放入。
5.2 接地极安装
5.2.1 铜板接地极的规格符合设计要求，无设计要求时，采用800mm×800mm×1.5mm的铜板制作。
图 5.5.2
5.2.3 铜板接地极与接地线的连接有以下几种形式：
在接地铜板上打孔，用单股φ1.3-φ2.5铜线将接地铜绞线绑在铜版接地体上，在铜绞线两侧用气焊与铜板接地极焊接。
见图
图图
1--铜板；2—接地铜绞线；3—单股铜线在铜板接地极上打孔，将接地铜绞线分开拉直，搪锡后分四处用单股φ1.3-φ2.5铜线绑扎在铜板接地极上，用锡逐根与铜板接地极焊好。
见图
将接地铜绞线端部、铜接地端子、及铜板接地极上与铜接地端子连接的部位分别搪锡，压好铜接地端子，将铜接地端子与铜板接地极用φ5×6mm 铜铆钉铆紧，然后再将铜接地端子周围进行锡焊。
见图
图图
1—铜板接地极；2—接地铜绞线(或扁铜板)；4—铜铆钉；5—铜接线端子
使用-25×1.5mm的扁铜版进行铜焊固定连接。
见图
5.3铜绞线敷设
5.3.1 接地铜绞线的敷设应按设计给定的路径进行，以防接地线受到损
伤。
5.3.2 接地铜绞线应防止发生机械损伤和化学腐蚀。
在与公路、铁路或管道等交叉及其他可能使接地线遭受损伤处,均应用管子或角钢等加以保护。
接地铜绞线在穿过墙壁,楼板和地坪处应加装钢管或其他坚固的保护套,有化学腐蚀的部位还应采取防腐措施。
5.3.3 接地铜绞线的连接应采用镀锡铜压接管连接或采用专用的接线端子连接。
套入铜压接管或接线端子的铜绞线端部应搪锡。
5.3.4接地铜绞线与被保护设备的连接宜根据设备的位置从接地主干线上引出若干处接至地面上的接地汇流排，然后再从汇流排接至设备。
每个接地汇流排应有至少两点接至接地主干线。
5.3.5接地线引上时宜采用黄绿双色接地电缆，并根据设计要求采用沿电缆槽、穿保护管或直接明敷设。
5.4接地电阻测试
5.4.1接地装置安装敷设完后应进行接地电阻的测试；一般应选在天气晴好的条件下进行。
5.4.2接地电阻测试可使用接地电阻测试仪。
5.4.3 接地电阻测试前应断开接地线与被保护设备、建筑物、构筑物的连接。
5.4.4 接地电阻测试仪的接线。
沿被测接地极E1，将接地电阻测试仪的电位探测针P1和电流探测针C1依直线彼此相距20米插入地下，且电位探测针P1插入接地极E1与电流探测针C1之间，用专用导线将E1、P1、C1连于接地电阻测试仪相应的端钮E、P、C上。
见图
E1 P1 C1 E1 P1 C1
图 5.4.4
5.4.5 接地电阻测试仪的使用
将接地电阻测试仪水平放置，检查检流计的指针是否指于中心线上，否
则应利用零位调整钮将指针调至中心线上。
将倍率开关置于最大倍数，慢慢转动测试仪的摇把，同时转动“测量标度盘”使检流计的指针指于中心线，当检流计指针接近平衡时，加快摇把的转速，使其达到每分钟120转以上，调整“测量标度盘”使检流计的指针指于中心线。
如“测量标度盘”的读数小于1时，应将倍率开关置于较小的倍数，再重新调整“测量标度盘”使检流计的指针指于中心线上。
以得到正确的读数。
用“测量标度盘”的读数乘以倍率开关的倍数即为所测的接地电阻值。
5.4.6接地电阻值应符合设计要求，如不满足设计要求应增加接地极，增加接地极仍不满足要求时，应采取下面的措施降低接地电阻。
5.4.7降低接地电阻的措施
换土：即用电阻率较低的土壤（如粘土、黑土等）换电阻率较高的土壤。
在接地极上部1/3处和周围1米的范围内换土。
用埋深的方法：在含砂土壤中，含砂层一般都在表面层，地层深处土壤电阻率较低，应采用接地体深埋，一般应埋进地层深处2~3米以下。
使用化学降阻剂：降阻剂是含有水和强电介质的硬化树脂，构成一种网状胶体，使它不宜流失。
可在一定时期内保持良好的导电性能；下面以BXXA型长效化学接地电阻降阻剂为例说明降阻剂的使用方法。
1) 垂直接地极施工时宜用机械打孔，孔径在φ150mm-200mm之间。
孔深符合设计要求。
按使用说明配好降阻剂，将接地极放在孔中心，注入降阻剂，待其凝固后填土夯实。
见图
图
2) 冬季使用BXXA降阻剂时，应将水溶液加温到20℃-30℃时，再加引发剂搅拌。
5.5 隐蔽检查及回填
5.5.1 接地装置隐蔽回填前应会同质检部门、监理、甲方、设计等单位进行隐蔽检查，合格后应及时办理隐蔽工程记录的签字。
5.5.2隐蔽检查合格签字后可进行回填土，回填土不应夹杂石块并应分层夯实。
5.6设备接地连接
5.6.1 引至设备的接地线应采用铜绞线或专用黄绿相间的接地电缆。
5.6.2引至设备的接地线应沿设备基础敷设，易受机械损伤的部位应穿钢管或PVC管保护，接地线敷设应横平竖直，支持件固定牢固，间距均匀。
5.6.3 设备的接地线应压铜接地端子，压接前，接地线端部应挂锡，压接钳模具与端子应配套，与设备连接前应将设备连接处的油漆刮干净。
5.6.4设备接地线应接至附近的接地汇流排上。
6 HSE控制要点
6.1降阻剂在使用中，聚合前，尽量不要用手直接接触水溶液。
一旦接触了，应立即用清水洗掉。
6.2接地铜绞线焊接及搪锡时电烙铁应妥善放置，以免被烫伤。
6.3 挖接地沟挖出的土，整齐地堆码在接地沟旁，并在最短的时间内回填。
7 施工机具一览表
气焊、砂纸、压接钳、扳手、电烙铁、接地电阻测试仪。
8 施工记录
1) J115 隐蔽工程记录
2) J520 接地电阻测量记录
附加说明：
1 本工艺由中国石化集团第四建设公司技术处提出。
2 本工艺由郝林生起草，万洪山审核。
3 本工艺由中国石化集团第四建设公司总工程师批准，技术处发布。
4 本工艺由中国石化集团第四建设公司第六工程公司负责解释。
