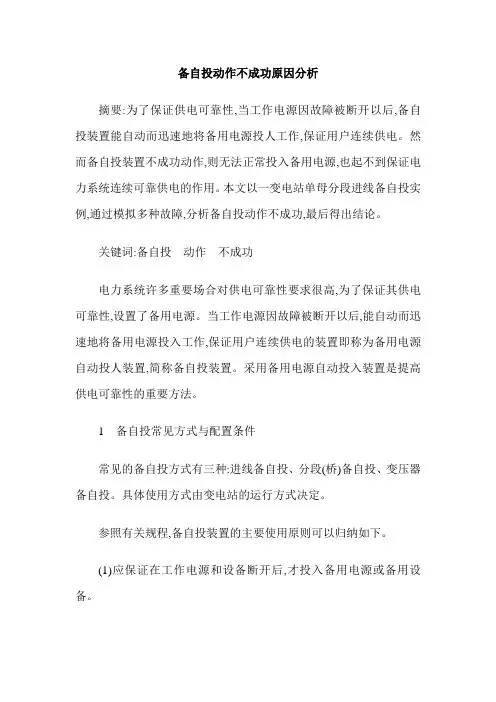

备自投动作不成功原因分析
备自投动作不成功原因分析摘要:为了保证供电可靠性,当工作电源因故障被断开以后,备自投装置能自动而迅速地将备用电源投人工作,保证用户连续供电。
然而备自投装置不成功动作,则无法正常投入备用电源,也起不到保证电力系统连续可靠供电的作用。
本文以一变电站单母分段进线备自投实例,通过模拟多种故障,分析备自投动作不成功,最后得出结论。
关键词:备自投动作不成功电力系统许多重要场合对供电可靠性要求很高,为了保证其供电可靠性,设置了备用电源。
当工作电源因故障被断开以后,能自动而迅速地将备用电源投入工作,保证用户连续供电的装置即称为备用电源自动投人装置,简称备自投装置。
采用备用电源自动投入装置是提高供电可靠性的重要方法。
1 备自投常见方式与配置条件常见的备自投方式有三种:进线备自投、分段(桥)备自投、变压器备自投。
具体使用方式由变电站的运行方式决定。
参照有关规程,备自投装置的主要使用原则可以归纳如下。
(1)应保证在工作电源和设备断开后,才投入备用电源或备用设备。
(2)工作母线和设备上的电压不论何种原因消失时备自投装置均应起动。
(3)备自投装置应保证只动作一次。
(4)备自投装置判断变电站失去工作电源的判据,应该是母线无电压且原工作电源线路无电流。
备自投装置的动作逻辑的控制条件可分为三类:充电条件,闭锁条件,起动条件。
即在所有充电条件均满足,而闭锁条件不满足时,经过一个固定的延时完成充电,备自投装置就绪,一旦出现起动条件即动作出口。
2 实例与原因分析以单母分段进线备自投为例子,进线工作线路同时带两段母线运行,另一条进线处于明备用状态。
当工作线路失电,其断路器处于合位,在备用线路有压、桥断路器合位的情况下跳开工作线路,经延时合备用线路。
若工作电源断路器偷跳即合备用电源。
为防止TV断线时备自投误动,取线路电流作为线路失压的闭锁判据。
2.1 单母分段进线备自投实例51开关为小水电上网,52和58开关互为进线备自投。
正常运行时,51开关正常运行,52开关为电源,58为备用电源。
LDS-246备自投保护使用说明书
LDS-246数字式备用电源自投装置使用说明书(版本号 V2.0)华北电力大学(北京)产业集团北京四方立德保护控制设备有限公司二零零六年七月LDS-246数字式备用电源自投装置使用说明书编制：司玲玲、郑巍、唐志远校核：董志平审定：刘全版本号：V2.0文件代号：0LD • 462 • 007出版日期：2006-07目录1概述 (1)2技术指标 (1)2.1 额定直流数据 (1)2.2 额定交流数据 (1)2.3 交流回路过载能力 (1)2.4 功率消耗 (1)2.5 输出触点 (1)2.6 三段式过流保护 (2)2.7 自投和互投有压、无压定值 (2)2.8 自投、互投充电时间及延时定值 (2)2.9 遥信分辨率 (2)2.10 绝缘性能 (2)2.11 抗干扰能力 (2)2.12 机械性能 (3)2.13 环境条件 (3)3结构 (3)4装置原理 (4)4.1 装置命名规则 (4)4.2 硬件说明 (4)4.3 保护功能原理 (5)4.4 装置的监控功能 (10)5操作说明 (11)5.1 键盘功能 (11)5.2 工作界面 (11)5.3 用户操作界面 (12)5.4 故障告警状态 (15)5.5 屏幕保护状态 (16)6安装调试 (16)6.1 通电前检查 (16)6.2 通电检查 (16)6.3 保护功能试验 (17)7运行维护 (18)7.1 装置的投运 (18)7.2 保护信号 (18)7.3 LCD显示 (19)7.4 运行维护 (19)8贮存条件 (19)9供货成套性 (19)10 订货须知 (19)11 附录 (20)附录1 LDS-246状态字说明 (20)附录2 LDS-246控制字说明 (21)附录3 LDS-246压板清单 (22)附录4 LDS-246定值清单 (22)附录5 LDS-246配置清单 (23)附录6 LDS-246通道系数定义 (24)附录7 LDS-246遥信说明 (25)12 附图 (26)附图1 LDS-246 面板布置图 (26)附图2 LDS-246 插件布置图 (27)附图3 LDS-246 电源插件原理图 (28)附图4 LDS-246 AC插件原理图 (29)附图5 LDS-246 1#出口插件原理图 (30)附图6 LDS-246 2#出口插件原理图I (31)附图7 LDS-246 2#出口插件原理图II (32)附图8 LDS-246 操作插件原理图 (33)附图9 LDS-246 背板端子图Ⅰ (34)附图10 LDS-246 背板端子图Ⅱ (35)1 概述LDS-246数字式备用电源自投装置适用于高压侧内桥接线方式、单母线分段、线路变压器组接线的自投和互投方案，并可根据用户的不同要求制定动作方案。
CSC-246AE数字式备用电源自投入装置说明书
CSC-246A/E数字式备用电源自投入装置说明书CSC-246A/E数字式备用电源自投入装置说明书CD2012075编制: 张华年校核：王彦辉标准化审查: 李连昌审定：邹卫华出版号：文件代号：出版日期：2012年3月版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时和我公司联系，我们将为您提供相应的服务。
技术支持服务热线电话：0 传真：0重要提示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-246A/E数字式备用电源自投入装置，其配套的程序版本为及其以上兼容版本。
2)请仔细阅读本说明书，并按照说明书的规定整定、调试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的出厂操作密码是：8888。
目录第一篇装置技术说明.................................. 错误!未定义书签。
1概述 ............................................. 错误!未定义书签。
适用范围.................................................. 错误!未定义书签。
装置主要特点.............................................. 错误!未定义书签。
装置执行的标准............................................ 错误!未定义书签。
2技术条件.......................................... 错误!未定义书签。
一种特殊情况下备自投装置动作失败的原因分析及改进意见
一种特殊情况下备自投装置动作失败的原因分析及改进意见朱清;丁莉娜【摘要】合理的电网结构是电力系统安全稳定运行的基础，对于变电站的所用系统供电的可靠性尤为重要。
因此，备用电源自投入装置已广泛地应用于变电站的所用系统中。
针对乌北变电站35kV所用变系统的备自投装置在一种特殊情况下的动作失败，进行原理分析和探讨，并提出改进意见，对于以后备自投装置的事故分析、技术改造及后期改扩建设计具有一定的借鉴意义。
【期刊名称】《产业与科技论坛》【年(卷),期】2014(000)001【总页数】2页(P54-54,55)【关键词】备自投;CSC-246;所用变系统【作者】朱清;丁莉娜【作者单位】华北电力大学; 国网新疆电力公司电力调度控制中心;国网新疆电力公司检修公司变电运维中心【正文语种】中文合理的电网结构是电力系统安全稳定运行的基础。
在实际的电网运行中，为简化电网结构及其继电保护的配置方式，一般遵循以下原则:宜采用环网布置开环运行;宜采用双回线布置，单回线——变压器组运行的终端供电方式。
如果取此类运行方式，电网结构简单，继电保护整定配合不会存在死循环和产生事故解列点的问题，但供电可靠性降低，当主供线路事故跳闸，可能会导致变压站失压。
因此，为保证电力系统的供电可靠性，220kV及以上电压等级的网络一般采用环形电网，110kV以下电压等级的网络采用备用电源自投入装置。
目前，在750kV乌北变电站35kV站用系统备自投为北京四方CSC－246装置。
本文将以一起备自投失败导致站用0.4kVⅡ段母线失压的事故为例分析和探讨备自投的动作情况，并对备自投的接线提出改进意见。
一、运行方式及动作情况2008年某日，750kV乌北变电站35kV所用变系统备自投装置发生了特殊情况下的动作失败。
乌北变电站35kV所用系统的运行方式如图1所示。
图1 35kV所用变系统接线图正常运行方式为:35kV米北线接3号所用变带0.4kVⅠ段运行;35kV碱北线接4号所用变带0.4kVⅡ段及备用段运行，0.4kVⅡ段与备用段通过分段4052断路器死连接;分段断路器4051分位。
低压保护测控装置
软件功能详细介绍（14） 软件功能详细介绍（
不平衡保护功能： 不平衡保护功能： 不平衡保护是为了反映电容器内部的电容击 穿情况，内部发生击穿后，才能出现不平衡量（ 穿情况，内部发生击穿后，才能出现不平衡量（不 平衡电压或不平衡电流）。 ）。为了防止部分击穿后进 平衡电压或不平衡电流）。为了防止部分击穿后进 一步损坏， 一步损坏，设置了不平衡保护 四方公司的CSP200A、CSP200E系列保护的 不平衡保护处理方式都一样， 不平衡保护处理方式都一样，但是CSC200系列增 加了要在断路器在合位的情况下才能够动作。 加了要在断路器在合位的情况下才能够动作。
软件功能详细介绍（9） 软件功能详细介绍（
断线检测功能： PT断线检测功能： 断线分为单相断线、 PT断线分为单相断线、两相断线和三相断线 的情况， 二次小空开跳闸。 的情况，实际上三相断线一般为PT二次小空开跳闸。 两相PT断线和单相PT断线一般为PT融丝出现 问题， 保险损坏， 问题，此时有可能为一次侧PT保险损坏，但是三相 保险损坏的可能性极小。 PT断线出现在一次侧PT保险损坏的可能性极小。
软件功能详细介绍（4） 软件功能详细介绍（
过负荷保护： 过负荷保护： 过负荷保护在保护中的作用是超过了正常运行 的范围，此时不会损坏设备，可以运行， 的范围，此时不会损坏设备，可以运行，不过需要 加强巡视监察。 加强巡视监察。 在四方公司的产品中过负荷保护在馈线保护中 都有过负荷动作和过负荷告警选择， 都有过负荷动作和过负荷告警选择，但是有的保护 中只有告警与否的选择。 中只有告警与否的选择。
软件功能详细介绍（10） 软件功能详细介绍（
控制回路断线检测功能： 控制回路断线检测功能： 控制回路断线检测是将断路器的跳闸位置和合 闸位置作判据的， 闸位置作判据的，如果发生同时没有的状态达到 则判为控制回路断线。 10s，则判为控制回路断线。
110 kV进线备自投应用调试及分析
110 kV进线备自投应用调试及分析摘要：文章对110 kV进线备自投应用调试过程中发现的问题及隐患进行了深入分析，并提出相应措施予以解决，为变电站备自投设计者及变电站运行维护人员提供理论依据。
关键词：进线备自投；跳合闸闭锁；接入接点1 110 kV进线备自投概述为了有效提高电网供电可靠性，进线备自投装置在电网运行中得到大量采用。
通常来说较为常规的进线备自投装置可以通过大量的电缆从变电场中有效获取电流和电压，并且能从变电站的线路保护装置中有效获取闭锁信号。
因此110 kV进线备自投装置在变电站中的应用一直起到稳定运行的作用，并且取得了较为良好的应用效果。
2 110 kV进线备自投特点2.1 接线简易接线简易是110 kV进线备自投运用的基础和前提。
由于110 kV进线备自投可以通过网络来获取相应的数据、模拟量与保护信息和动作信息并且能够有效通过网络来进行分合闸命令的有效进行，从而在完成较为简易的接线过程中促进直流接地、开路、短路等现象的有效减少。
2.2 扩展便利扩展便利是110 kV进线备自投的重要特性。
110 kV进线备自投可以根据需要变电站的工作需要对备自投方式进行改变同时对进线备自投的程序进行模式进行有效修改。
并且在这一过程中变电站工作人员无需对110 kV进线备自投装置的硬件方面进行改动，因此具有较为便利的扩展能力。
2.3 有效兼容有效兼容是110 kV进线备自投的优越性之一，当变电站需要新增线路或者进行保护测控装置的更换时，110 kV进线备自投装置的有效应用可以促进无规约转换的合理进行。
2.4 功能较强110 kV进线备自投保护装置的应用可以使保护动作信息通过GOOSE报文进行实时传递，从而能够有效地防止备自投装置误动现象和拒动现象的出现。
3 进线备自投在应用调试过程中发现的问题及解决措施3.1 问题分析按照公司技改大修项目安排110 kV安丰变加装110 kV进线备自投，采用北京四方公司的CSC-246型备自投，为验证备自投装置与线路保护装置的逻辑配合回路和跳合闸回路。
北京四方CSC-246型备用备电源自投装置现场运行规程
第一节北京四方CSC-246型备用备电源自投装置从现场运行规程北京四方CSC-246型备自投装置使用范围序号变电站设备名称及调度编号保护型号备注1.王校庄/平方110kV母联145备自投CSC-246型+ CSC-122M断路器保护2.朱各庄/隔河头110kV母联145备自投CSC-246型3.1.110kV母联断路器保护屏的构成1.1由CSC-122M断路器保护装置及CSC-246备自投保护装置构成，实现数字式断路器失灵起动及辅助保护功能。
1.2CSC-122M装置功能包括：两段相过流保护和两段零序过流保护、充电保护等功能。
1.3CSC-246装置保护功能包括母联自投保护功能、母联过流及合闸后加速保护功能。
2.110kV母联断路器保护屏的正常运行状态：2.1CSC-122M装置面板指示灯说明：●“运行”灯为绿灯，装置正常运行时亮；●“动作”灯为红灯，保护动作出口时亮；●“跳位”灯、“合位”灯：指示母联断路器位置●“告警”灯为红灯，装置异常时亮；✓正常运行时，“运行灯”亮，其余灯熄灭。
2.2北京四方CSC-246型备用电源自投保护装置面板指示灯及按键、按钮说明：2.2.1北京四方CSC-246型备用备用电源自投装置面板液晶显示屏左侧设置了11只红绿双色指示灯，绿灯亮指示充电满，红灯亮指示动作出口。
指示灯序号的定义如下：0 运行/告警1 跳145甲2 合145甲3 遥控跳145甲4 遥控合145甲5 跳1036 第一轮联切7 跳1028 第二轮联切保护过流或加速联切联切2.2.2北京四方CSC-246备自投装置面板液晶显示：第一行---------显示装置的实时时钟。
第二行及以后---循环显示母联三相测量电流、装置当前投入的保护功能即软压板状态及保护的定值区；母联保护三相电流、进线电流及母线三相线电压。
3.北京四方CSC-246备自投保护屏压板配置及其操作规定：1LP1 充电保护跳145甲出口1LP4 充电过流一段投入1LP5 充电过流二段投入（当线路新投时给母线及线路充电时投入）1LP6 充电零流一段投入1LP7 充电零流二段投入（当线路新投时给母线及线路充电时投入）1LP8 备用1LP9 闭锁远方操作1LP10 投检修状态（122M投检修状态）31LP1 备自投跳145甲出口（备用）31LP2 备自投合145甲出口31LP3 备自投跳101出口31LP4 备用31LP5 备自投跳102出口31LP6 备用31LP7 闭锁备自投投入（备自投保护投入时退出，备自投保护退出时投入）3.1正常运行时，退出充电保护投入压板。
CSC-246AE数字式备用电源自投入装置说明书-V2.01S
装置能够支持VLAN和GMRP两种方式与交换机进行通信。
11)全新的前插拔组合结构
装置采用全新的前插拔组合结构，强弱电回路分开，弱电回路采用背板总线方式，强电回路直接从插件上出线，进一步提高了硬件的可靠性和抗干扰性能，可不另加抗干扰器件。
6)现场调试自动化
提供方便的现场自动测试方案，可以对保护装置实现全面、完善的测试。
7)通信接口多样化
装置配备高速可靠的LonWorks现场总线接口、RS-485通信接口和光、电以太网接口，支持电力行业标准DL/T667-1999（idt IEC60870-5-103）的通信规约和四方公司CSC2000规约，并可共享网络打印机。
CSC-246A/E能满足光CT/PT与模拟CT/PT混合接入的工程需求。备自投功能可根据不同电压等级功能要求配置。
CSC-246A/E数字式备用电源自投装置适用于220kV及以下各种电压等级的备用电源或备用变压器自动投入的控制。
支持IEC61850标准通信，实现与变电站自动化系统和保护信息管理系统接口；提供符合IEC61850要求的设备描述文件（ICD文件），支持IEC61850定义的有关网络服务。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的出厂操作密码是：8888。
第一篇
1
1.1
CSC-246A/E数字式备用电源自投入装置适用于数字化变电站。该装置位于变电站的间隔层，向上能以双以太网或三以太网以IEC61850-8-1与变电站层的监控、远动、故障信息子站等设备通信，向下能与过程层的合并单元、智能单元等设备进行通信，减少电缆硬连接，简化二次回路。该装置支持采样值（SV）和面向通用对象的变电站事件（GOOSE）功能，支持直接采样的应用，也支持SV和GOOSE组网的应用工程，满足数字化变电站需求。该装置可以按照IEC61850-9-2与过程层合并单元通信，接入采样值信息。该装置可以按照IEC61850定义的GOOSE服务与间隔层其它装置进行信息交换完成逻辑配合，也可以与过程层智能单元进行通信，实现对一次设备的信息收集和控制功能。本系列装置通过国际权威机构荷兰KEMA公司IEC61850一致性检测与认证，具备良好的互操作性。
110kVCSC-246备用电源自动投入装置介绍
110kVCSC-246备用电源自动投入装置介绍简介110kVCSC-246备用电源自动投入装置是一种自动将备用电源投入运行的装置，应用于110kV电网，可保证电网在主电源故障或计划性停电时，及时切换到备用电源，保障电网的正常运行。
功能1. 自动检测主电源在主电源故障或计划性停电时，备用电源自动启动并投入运行。
2. 自动测量电量装置能够自动测量备用电源的输出电压、电流和功率因数等电量参数，并进行实时反馈。
3. 自动控制开关当备用电源电量充足时，装置会自动控制开关，切换到备用电源供电模式，确保电网的连续供电。
优势1.该装置采用先进的微处理技术，能够精准地感知主电源的故障，保证备用电源快速启动，并可进行实时反馈。
2.装置具有自动控制开关能力，能够实现电网的无间断供电，确保生产和生活不受影响。
3.装置安装、调试、操作简便，维护保养费用低，使用寿命高，能够长期保证电网的稳定性。
技术参数以下是110kVCSC-246备用电源自动投入装置常见的技术参数：•额定电压：110kV•额定电流：246A•运行环境温度：-40°C至+85°C•投入时间：≤5秒•检测时间：≤2秒•自动控制开关电压：AC220V应用场景该装置适用于以下场景：1.具有严苛的电网要求，需要保证电网的稳定性，不允许发生故障或中断的企业和机构。
2.需要大量电能供应的工矿企业，电网中断可能会导致生产中断，规模损失巨大。
3.对电网要求高的企业和机构，例如医疗机构、交通枢纽等。
结语110kVCSC-246备用电源自动投入装置是一种先进的自动控制设备，能够保障电网的稳定性，确保无间断供电。
在目前的电气化进程中，其应用范围越来越广，未来还有很大的发展前景。
CSC246备自投运行规程
雷山变110kV进线备自投运行规程装置功能简介：本备自投装置为北京四方公司生产的CSC-246备用电源自投入装置。
针对本站接线方式，能够实现两种方式的互投：方式1 当110kV雷统102开关运行，110kV雷永101开关热备用，装置面板上充电指示灯1充满。
若110kV雷统102开关断开，110kV 母线失压，判110kV雷永线路带电，则跳开110kV雷统102开关，合110kV雷永101开关。
方式2 当110kV雷永101开关运行，110kV雷统102开关热备用，装置面板上充电指示灯2充满。
若110kV雷永101开关断开，110kV 母线失压，判110kV雷统线路带电，则跳开110kV雷永101开关，合110kV雷统102开关。
操作步骤：一、投入步骤1.投入屏后备自投电压空气开关及备自投装置电源空气开关；2、检查装置运行灯亮绿灯（亮红灯为告警），其他出口灯不亮后，开始投退连接片；投入的连接片有： 1-31CLP8备自投合雷统线压板投入、1-31CLP7备自投跳雷统线压板投入、1-31CLP6备自投合雷永线压板投入、1-31CLP5备自投跳雷永线压板投入。
其余连接片退出。
*注意：1-31CLP7 跳102、1-31CLP8 合102、1-31CLP5 跳101、1-31CLP6 合101四块连接片需在量取对地电压正常后方可投入。
二、退出步骤1、1.投入屏后备自投电压空气开关及备自投装置电源空气开关；2、检查装置运行灯亮绿灯（亮红灯为告警），其他出口灯不亮后，开始投退连接片；3、投入的连接片有：1-31KLP1 备投总闭锁在投入位置、1-31CLP8备自投合雷统线压板投入、1-31CLP7备自投跳雷统线压板投入、1-31CLP6备自投合雷永线压板投入、1-31CLP5备自投跳雷永线压板投入。
其余连接片退出。
3、备自投电压空气开关及备自投装置电源空气开关均保持合上位置。
备用电源自投装置设计
备用电源自投装置设计、应用的若干问题摘要：针对电力系统中备用电源自投装置在设计、应用中的若干问题进行总结，提出备自投方案设计和应用中备用电源自投的启动条件设计、线路和母线电压的取用、备自投闭锁逻辑的设计、多级备自投间和备自投与重合闸间的配合以及一些特殊情况的处理原则，对自适应备自投功能的实现逻辑进行了分析，提出微机备用电源自投装置应能根据系统运行方式变化自动选择适当的动作逻辑。
关键词：备自投设计自适应整组试验运行方式1概述备用电源自投装置(备自投)是电力系统中为了提高供电可靠性而装设的自动装置，对提高多电源供电负荷的供电可靠性，保证连续供电有重要作用。
备自投装置是当工作电源因故障或其他原因消失后，迅速地将备用电源或其他正常工作电源投入工作，并断开工作电源的自动装置。
文献［1］对备自投装置的装设、动作逻辑等都提出了明确的要求。
备自投装置是备用电源自动投入装置的简称，它是变电站内非常重要的二次设备。
它的作用是当运行的电源发生故障时，能自动地把备用电源投入，使一些重要用户不至于失去电源而造成损失，如一些制药厂、炼钢厂、煤矿等重要用户，停电时间是不允许超过一定时间的，否则就会造成巨大的财产损失或人身伤亡事故。
沈阳劝工变电站内的10KV备自投装置，除要求不能拒动外，而且还严格要求不能发生误动，因为作为电源的两台变压器10KV侧接线组别分别为10点和6点，角差120º，如发生误动，就会出现最严重的变压器出口三相金属性线间短路故障，会给两台变压器同时造成巨大冲击而损坏。
为防止备自投装置的误动和拒动事故的发生，我们对沈阳劝工变电站内的10KV侧备自投装置运行方式进行了综合的具体分析，制定了详细的整组试验方案，并进行模拟试验，保证了备自投装置的可靠运行。
2备自投逻辑方案设计备自投装置从原理上讲基本属于简单逻辑运算。
一套完善的备自投逻辑方案，除了应满足文献［1，2］提出的要求外，还应考虑装置实际运行环境的问题。
CSC-246AE数字式备用电源自投入装置说明书-V2.01S
CSC-246A/E数字式备用电源自投入装置说明书CSC-246A/E数字式备用电源自投入装置说明书CD2012075编制: 张华年校核：王彦辉标准化审查: 李连昌审定：邹卫华出版号：文件代号：出版日期：2012年3月版权所有：北京四方继保自动化股份有限公司注：本公司保留对此说明书修改的权利。
如果产品与说明书有不符之处，请您及时和我公司联系，我们将为您提供相应的服务。
技术支持服务热线电话：0 传真：0重要提示感谢您使用北京四方继保自动化股份有限公司的产品。
为了安全、正确、高效地使用本装置，请您务必注意以下重要提示：1)本说明书仅适用于CSC-246A/E数字式备用电源自投入装置，其配套的程序版本为及其以上兼容版本。
2)请仔细阅读本说明书，并按照说明书的规定整定、调试和操作。
如有随机资料，请以随机资料为准。
3)为防止装置损坏，严禁带电插拔装置各插件、触摸印制电路板上的芯片和器件。
4)请使用合格的测试仪器和设备对装置进行试验和检测。
5)装置如出现异常或需维修，请及时与本公司服务热线联系。
6)本装置的出厂操作密码是：8888。
目录第一篇装置技术说明.................................. 错误!未定义书签。
1概述 ............................................. 错误!未定义书签。
适用范围.................................................. 错误!未定义书签。
装置主要特点.............................................. 错误!未定义书签。
装置执行的标准............................................ 错误!未定义书签。
2技术条件.......................................... 错误!未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一节北京四方CSC-246型备用备电源自投装置从现场运行规程
北京四方CSC-246型备自投装置使用范围
序号变电站设备名称及调度编号保护型号备注
1.王校庄/平方110kV母联145备自投CSC-246型+ CSC-122M断路器保护
2.朱各庄/隔河头110kV母联145备自投CSC-246型
3.
1.110kV母联断路器保护屏的构成
1.1由CSC-122M断路器保护装置及CSC-246备自投保护装置构成，实现数字式断路器失灵起动及辅助保护功能。
1.2CSC-122M装置功能包括：两段相过流保护和两段零序过流保护、充电保护等功能。
1.3CSC-246装置保护功能包括母联自投保护功能、母联过流及合闸后加速保护功能。
2.110kV母联断路器保护屏的正常运行状态：
2.1CSC-122M装置面板指示灯说明：
●“运行”灯为绿灯，装置正常运行时亮；
●“动作”灯为红灯，保护动作出口时亮；
●“跳位”灯、“合位”灯：指示母联断路器位置
●“告警”灯为红灯，装置异常时亮；
✓正常运行时，“运行灯”亮，其余灯熄灭。
2.2北京四方CSC-246型备用电源自投保护装置面板指示灯及按键、按钮说明：
2.2.1北京四方CSC-246型备用备用电源自投装置面板液晶显示屏左侧设置了11只红绿双色指示灯，绿灯亮指示充电满，红灯亮指示动作出口。
指示灯序号的定义如下：
0 运行/告警
1 跳145甲
2 合145甲
3 遥控跳145甲
4 遥控合145甲
5 跳103
6 第一轮联切
7 跳102
8 第二轮联切
保护过流或加速
联切联切
2.2.2北京四方CSC-246备自投装置面板液晶显示：
第一行---------显示装置的实时时钟。
第二行及以后---循环显示母联三相测量电流、装置当前投入的保护功能即软压板状态及保护的定值区；母联保护三相电流、进线电流及母线三相线电压。
3.北京四方CSC-246备自投保护屏压板配置及其操作规定：
1LP1 充电保护跳145甲出口
1LP4 充电过流一段投入
1LP5 充电过流二段投入（当线路新投时给母线及线路充电时投入）
1LP6 充电零流一段投入
1LP7 充电零流二段投入（当线路新投时给母线及线路充电时投入）
1LP8 备用
1LP9 闭锁远方操作
1LP10 投检修状态（122M投检修状态）
31LP1 备自投跳145甲出口（备用）
31LP2 备自投合145甲出口
31LP3 备自投跳101出口
31LP4 备用
31LP5 备自投跳102出口
31LP6 备用
31LP7 闭锁备自投投入（备自投保护投入时退出，备自投保护退出时投入）
3.1正常运行时，退出充电保护投入压板。
使用母联开关给母线充电前投入，充电后退出。
3.2投入保护装置，应投入下列保护屏上压板
3.2.1投入断路器保护功能：1LP1充电保护跳145甲出口、1LP4充电过流一段投入、1LP6充电零流一段投入。
3.2.2投入备自投保护功能：31LP2 备自投合145甲出口、31LP3备自投跳103出口、31LP5备自投跳102出口。
3.3退出保护装置，应退出下列保护屏上压板
3.3.1投入31LP7闭锁备自投投入压板；
3.3.2退出下列压板：31LP2备自投合145甲出口、31LP3备自投跳103出口、31LP5备自投跳102出口。
3.4各跳闸出口压板一端带负电，另一端不带电。
4.CSC-246备自投保护屏运行注意事项及异常处理：
4.1CSC-122M断路器保护装置的异常处理
4.1.1运行中CSC-122M保护元件自检出错时，发“告警”信号，告警Ⅰ为严重告警，装置面板告警灯闪亮，装置将自动闭锁保护出口电源。
此时应立即报告调度，退出保护，然后通知生产调度和专业人员及时处理。
4.1.2运行中CSC-122M保护元件自检出错时，发“告警”信号，告警Ⅱ为其它告警，装置面板告警灯常亮，装置将不闭锁出口。
此时现场值班人员应立即报告调度，根据处理方法进行处理，然后通知生产调度和专业人员及时处理。
4.2CSC-246备自投装置的异常处理：
4.2.1CSC-246备自投装置故障时，“告警”灯点亮，必须待外部恢复正常，复归装置后“告警”
灯才会熄灭。
4.2.2CSC-246备自投装置故障时，“告警”灯点亮，自检出错信息下表：
4.2.3CSC-122M保护动作及告警信息
4.2.4CSC-246保护动作及告警信息。
