设计地图符号
实验五 地图符号设计与制作
实验五地图符号设计与制作
1. 实验目的与要求
1.1 实验目的
(1)熟悉地图符号的构成要素；
(2) 熟悉并掌握ArcMap的基本操作；
1.2 实验要求
选择软件ArcGIS 设计并制作典型的点、线、面地图符号；
2.实验组织
每组1 人
3. 实验学时
课内2 学时
4. 仪器及用具
ArcView 软件
5. 实验步骤提要
参阅百度文库资料：
/link?url=t2-Wpun5TPGAZBuM7gGWPGjKHfLl_vLC-lFsd OrzQVh9O8Vvcy8a0ogVD4muC7_assHVf1pztg5NtBIlMgG3K22eaDvajmFYt69b7mIYMG C
6. 实验报告要求
(1) 总结视觉变量对地图符号表达效果的影响
(2) 不同类型地图符号的设计思路
(3) 地图符号制作及成果展示
根据1：500地形图图式制作的符号：
⏹点状符号：埋石图根控制点、水磨房、路灯
⏹线状符号：标准轨铁路、坝顶宽不依比例尺的堤、轻轨
⏹面状符号：旱地、沙泥地、棚房
（4）自己设计并制作的符号：孔子学院、轻轨站、遛狗场所（面）。
地图符号设计
（第三版）
电子教案
高等教育出版社 高等教育电子音像出版社
地图符号设计
第3节 符号的视觉变量
本章首页
第3节 符号的视觉变量 一、视觉变量
（一）形状变量 （二）尺寸变量 （三）方向变量 （四）颜色变量 （五）网纹变量
第5章 地图符号设计
视觉变量是构成图形符号的基本 要素，也称图形要素。
《新编地图学教程》（第三版） 第5章 地图符号化
样式
网 纹 尺寸 分 量
排列
《新编地图学教程》（第三版） 第5章 地图符号化
本章首页 本节首页 22
第3节 符号的视觉变量 一、视觉变量
《新编地图学教程》（第三版） 第5章 地图符号化
23
第4节 色彩 三、色彩的命名
以物体或自然现象颜色命名
第5章 地图符号设计
以颜色主要成分及其深浅命名
《新编地图学教程》（第三版） 第5章 地图符号化
《新编地图学教程》（第三版） 第5章 地图符号化
本章首页 本节首页 29
第4节 色彩 四、地图用色设计
第5章 地图符号设计
（二）定性特征的设色
■
■
2. 心理感受与生理反应
一方面，当不同的彩色并排置于中性灰背景下时，大多数人都可以感 觉到它们之间的细微差别，但当它们所处环境发生变化或彼此分离甚至距 离较远时，这种细微差别就不易被辨别。另一方面，当两个颜色相邻时， 彼此会互相影响以至改变对方的显示特性，尤其是当一个颜色被另一个颜 色包围时，它显示出来的结果会向着包围色的补色方向偏移。
点坐标集定义的面 属性值
《新编地图学教程》（第三版） 第5章 地图符号化
本章首页 本节首页 13
第2节 地图符号的分类
地图符号设计
地图符号的评析、设计与应用一、地图符号评析以下是一幅加拿大地图，我将就里面的五个地图符号做些评析1、这属于面状符号，表示的是机场。
由一个圈以及里面的红色简易飞机图组成。
图形简单而形象，十分易懂，颜色搭配也比较合理。
2、这属于线状符号，表示的是国界线。
而且此符号十分简洁，由红色虚线组成，红色本身就是比较显眼的色彩，用于表现国界线正好。
3、这属于面状符号，表示的是首都。
有黄色正方形包含一个红色小正方形组成，黄色具有庞大稳定的含义，用来表示一个国家，而中间的红色方块显得十分突出，此符号简约不简单地表达了首都这个地理位置。
4、这属于面状符号，表示的是湖。
符号很简单，由淡蓝色方块表示，这个符号十分形象，蓝色本就是湖的颜色。
5、这属于面状符号，表示的是海港。
符号选取深蓝色，与海的颜色接近，显得深沉而深远，图形是一个简易的船的图形，海港与船只的确有着紧密的联系，用来表示海港也很形象。
二、地图符号设计与应用1、这是个地图符号表示的是邮局，绿色是邮局的标志性颜色，而整个符号就是一个简易的邮筒，上面写着post四个字母。
邮局的主要工作就是负责邮寄信件包裹等，而邮筒具有象征性的意义。
2、这个地图符号表示的是图书馆，图书馆主要以藏书为主，所以在我设计的地图符号中，由三本颜色不同的书组成，颜色不同表示图书种类繁杂，有三本表示图书馆藏书甚多。
3、这个地图符号表示的是美术馆。
符号由一个相框中配上一副简笔画组成。
美术馆主要是用来展示一些艺术品的，而我觉得我设计的地图符号以它鲜明的色彩拥有了独特的艺术感。
4、这个地图符号表示的是加油站。
符号是一个油桶的简易图形，加油站里主要就是油桶了，所以油桶当之无愧为加油站的标志性物体。
我选择了红色，一来是因为油桶大多数是红色的，二来是因为我觉得红色很显眼，十分突出，适合作为加油站地图符号的主要色调。
5、这个地图符号表示的是五金店。
符号主要就是一个简笔画的螺丝，五金店，专卖以下工具：锯子、钻子、螺丝、改锥、水龙头、锁、管子、打气桶、电线等一类的东西。

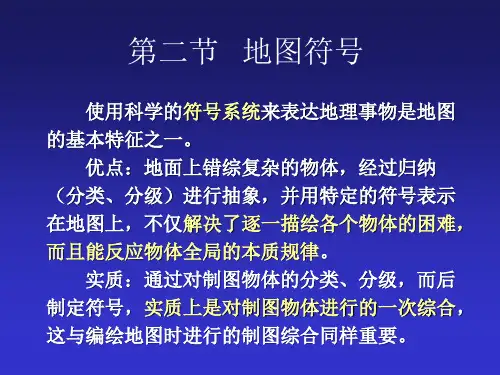

地图符号
水体（浅蓝色 => 蓝色网点）
五、地图符号设计的基本原则
设计地图符号时，要考虑地图内容的 选择和各要素分类、分级的要求，符号确 立后会极大的影响地图的载负量和易读性。 质量高的符号，为丰富地图内容、增强地 图的易读性、绘制方便、有利于处理各要 素之间的协调关系都提供了必要的前提。
图形
尺寸
色彩
1. 符号的图形 ● 设计原则 （1）图案化 （2）系统性 （3）顾及制图工艺的要求
1. 删简就繁，加强概括，减少数量
一度认为符号数量越多地图内容越丰富。
地图质量的提高，不一定取决于数量。重点 应该对地物进行科学概括，提高符号的科学性。
桥梁：
某版图式中有14
种，反而影响地图的
易读性。
简化：从主要标志（通行能力）出发，改为人行桥和车行桥两类共 把桥梁的实际作用和主要类型差别简明地表达出来。
佛制图者从物体侧面看到的形象。
侧视符号实例
来源：中华人民共和国国家测绘总局制定 1：500 1：1000 1：2000 地形图图式
蒙古包及帐篷
侧视符号实例
来源：中华人民共和国国家测绘总局制定 1：500 1：1000 1：2000 地形图图式
游牧地区的行政中心、驿邮站
侧视符号实例
来源：中华人民共和国国家测绘总局制定 1：500 1：1000 1：2000 地形图图式
a. b. c. d. e. 异 f. 异
居民点 矿藏 道路 境界线 表示数量差 表示质量差
点状、线状和面状图形应用实例
三、符号的色彩
1. 色彩
2. 地图符号的色彩
1. 色彩
明度、色调、饱和度 颜色立体
形象描述颜色特性之间关系的图式。 中央轴：明度 中间水平面圆周：色调 中间水平面圆周半径：饱和度

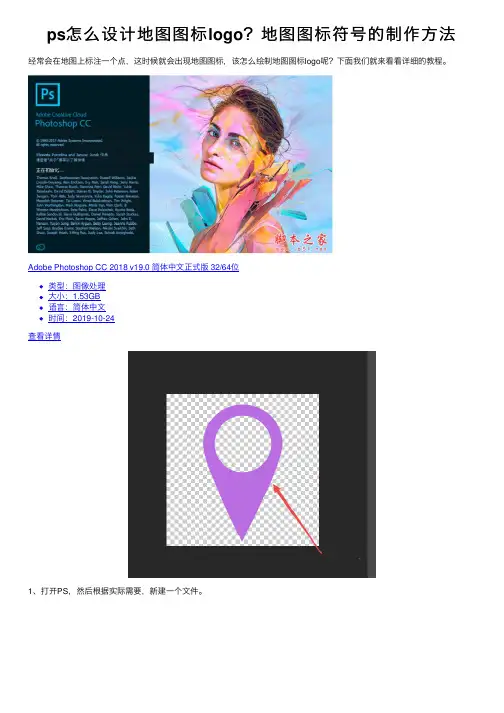

ps怎么设计地图图标logo？地图图标符号的制作方法
ps怎么设计地图图标logo？地图图标符号的制作⽅法经常会在地图上标注⼀个点，这时候就会出现地图图标，该怎么绘制地图图标logo呢？下⾯我们就来看看详细的教程。
Adobe Photoshop CC 2018 v19.0 简体中⽂正式版 32/64位
类型：图像处理
⼤⼩：1.53GB
语⾔：简体中⽂
时间：2019-10-24
查看详情
1、打开PS，然后根据实际需要，新建⼀个⽂件。
2、然后点击左侧⼯具栏中的椭圆⼯具，画出⼀个圆。
3、然后复制⼀个圆，将它缩⼩⼀下，放在⾥⾯，为了看清楚，可以使⽤不同的颜⾊。
4、然后使⽤路径选择⼯具，选中这两个圆。
5、选中之后，点击图层、合并形状、减去顶层形状，然后可以看到变成了如下图。
6、然后使⽤直接选中⼯具，点击选中外圆下⾯的那个锚点，往下拽。
7、然后使⽤转换点⼯具，将最下⾯的那个锚点点击⼀下，让它变成焦点，可以看到地图图标做出来了。
以上就是ps地图图标符号的制作⽅法，希望⼤家喜欢，请继续关注。

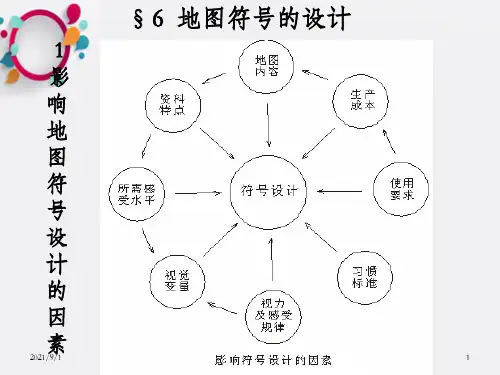

《地图符号设计》PPT课件_OK
烟囱
阔叶林 针叶林
河流
图案化
高度概括 规格化
基本特征
制图对象的质量、数 量及关系特征源自2021/9/13
2) 象征性
易于产生联想。如 3) 清晰性
简单性：复杂，增 加图面载负量 对比性：对比性强， 可突出内容的表达。 紧凑性：加强整体 感具有较强的感知 效果。
文+
2021/9/1
4
4）系统性
指群体内 部的相互关 系，主要是 逻辑关系。
2021/9/1
19
3.2.3 趋势面线状符号 趋势面线状符号是指表示连续分布、逐渐变化的实际
或理论趋势面（前者如地势等高线，后者如人口密度等 值线）按一定顺序排列的等值线、连续剖面线等线状符 号组合。
按理呈面状分布的事物用面状符号表示较好，但在趋 势面上按一定间隔测量或统计出的数值点，连接成线并 按一定顺序连续排列，却能很好地刻画出趋势面的数量 特征及其总体概貌。如等高线至今还是表达地势的最好 方法；反映人口疏密变化及其密度数量的人口密度等值 线，能较好表达人口分布状况。
2021/9/1
8
为提高符号的对比性，设计时应注意：改变轮廓线以实线条为 主，不宜采用虚线、点线。内部变化的符号，以实虚结合为主。 如用晕线变化符号内部结构，晕线间隔不宜太小，且晕线应比 轮廓线细。
2021/9/1
9
2）大小及内部变化 几何符号的大小常用来表示制图对象的数量指标。设计时注意：
与地图用途一致。设计符号首先应考虑地图用途。如教学挂图， 比例尺一般都偏小，为适应教学要远看的要求，符号应设计大一 些，线划应粗些，结构变化应简明；同类符号基础应统一。参考 地图，内容相对多而复杂，符号应设计精细一些。
以表示线状或带状延伸的地物如河流、道路；也可以表 示类型或区域的分界线，如地貌类型界线（山脊线、山 谷线）、区划界线等；亦可表示有形或无形的趋势面的 总体概貌及定量特征，如等高线、等压线、等人口密度 线等。
如何进行地图制图中的符号设计与标注
如何进行地图制图中的符号设计与标注地图作为一种有效的信息传递工具，在我们日常生活中扮演着重要的角色。
无论是旅行、出行，还是寻找特定地点，地图都能提供准确而详细的指引。
然而，一个好的地图不仅需要准确标示地理位置，还需要符号设计与标注以更好地向读者传递信息。
那么，如何进行地图制图中的符号设计与标注呢？首先，符号的设计要符合人们的直观认知。
地图符号设计需要根据人们对事物的直观认识来进行。
比如，针对地理特征，我们可以使用山形符号表示山脉，水滴符号表示湖泊或河流。
这样的符号设计可以帮助读者更好地把握地理特征的位置和规模，并在第一时间获取相关信息。
其次，符号的颜色和形状需要具有一致性和对比度。
一致的颜色和形状可以帮助读者更好地辨认和区分不同类型的符号。
例如，使用红色标注重要设施，使用绿色标注公园或植被丰富的区域。
在形状设计上，可以使用圆形表示点状物体，使用线段表示道路或河流，使用多边形表示区域范围。
此外，对比度的运用也是很重要的，符号的颜色和形状应该与背景有足够的对比，以确保读者能够清晰地辨认出符号。
除了符号设计，地图的标注也是至关重要的。
标注的目的是为了提供进一步的信息，使读者更加全面地了解地图所代表的区域。
在进行标注时，需要注意几个方面。
首先是标注的内容要精简明了，避免冗长和复杂的解释。
其次，标注的字体要清晰易读，字号适中，以便读者方便观看。
此外，标注的位置也需要恰当，应与所标示的地理特征相对应，以免产生混淆或歧义。
另外，针对特定的目的地图，有时还需要进行专门的符号设计与标注。
比如，旅游地图需要标注景点、餐厅、酒店等信息；公交地图需要标注公交线路和车站；地质地图需要标注地下资源和地层情况等等。
因此，在进行地图制作时，需根据目的与读者需求进行针对性的符号设计和标注。
只有符合读者需求的地图，才能真正达到信息传递的目的。
在进行地图制图中的符号设计与标注时，还需要注意一些细节问题。
首先，符号之间要有适当的间距，避免重叠和混乱。
第四讲专题地图符号设计示例
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
专题地图点状符号设计
基础数据
用手工或计算机，按表14—5，绘制各乡或分 级(拟分5级)的比例圆系列，按表14—6，表14—7 的数据，绘制扩充符号。
专题地图点状符号设计
专题地图点状符号设计
专题地图线状运动符号设计
专题地图线状运动符号设计
目的要求
设计一组几个城市之间货流运输的走向线， 以反映城市间的经济联系。
实习步骤提要
1．选择一张包含大连、沈阳和天津三个城 市的地理底图，用透绘或复印的方法，制作一张 区域略图；
专题地图线状运动符号设计
2．设计各种货物的网纹变量符号； 3．将各城市间的货物按大、中、小型走向线标 绘在区域略图上 4．填充网纹符号； 5．也可以用箭头注明流向
专题等值区域图的符号设计
数据分级后，便可进行等值区域图符号的设计 。这种面状符号适宜于采用网纹渐变或单份多色亮 度渐变的视觉变量表示。网纹的种类有纹理的、排 列的和方向的三种形式，通常采用排列变量居多(图 16—1)。
专题等值区域图的符号设计
基础数据
1．基础数据如表16—4 2．仿例进行比率法分5级的计算，并设计相应级别 的图例。
专题等值区域图的符号设计
实习步骤提要
专题等值区域图的符号设计
实例
现以平若县各乡的茶叶年产量为例进行 比率法分级的计算。
专题等值区域图的符号设计
上表列举了平若县各乡的数据，最高产(240l担 )与最低产(134担)之差为2264担。
专题等值区域图的符号设计
专题等值区域图的符号设计
专题等值区域图的符号设计
第四讲专题地图符号设计示 例
地图符号、色彩及注记
色彩对符号的补充
符号与色彩的互动关系
在地图设计中，符号和色彩是相互依存 的，它们之间的互动关系可以创造出丰 富的视觉效果和地理信息表达方式。
适当的色彩运用可以强化符号的视觉 效果，提高地图的可读性和易读性。
注记与符号关系
注记对符号的解释
01
地图注记是对地图符号的解释和说明，可以帮助读者更好地理
解符号所代表的含义和地理信息。
按尺度分类
可分为定性符号、等级符号和定量符号。定性符号表示 事物的性质，不表示数量特征，如植被类型、土壤类型 等；等级符号表示事物的数量和质量特征的等级差异， 如人口密度、交通量等；定量符号表示事物的绝对数量 和质量特征，如人口数、GDP等。
符号设计与原则
设计要求
地图符号设计应遵循科学性、艺术性、实用性和标准化的原则。科学性要求符号的形状、色彩和大小等应与所表 示的地理事物或现象的性质和特点相适应；艺术性要求符号应美观、易读和富有表现力；实用性要求符号应简洁 明了，易于识别和记忆；标准化要求符号应符合国家和行业的相关标准和规范。
清晰性原则
保证地图色彩的清晰度和 辨识度，使读者能够快速 准确地获取地理信息。
色彩在地图中的应用
定性表示
采用不同色相表示不同性 质的地理现象，如用绿色 表示植被覆盖区域。
定量表示
通过色彩的明度和饱和度 变化，表示地理现象的数 量差异，如用颜色深浅表 示人口密度的大小。
动态表示
利用色彩的动态变化，表 示地理现象的时空变化过 程，如用颜色变化表示气 候变化趋势。
感谢您的观看
THANKS
03
地图注记详解
注记定义与功能
指代功能
通过注记能够明确指代某一地理 实体，如地名、河流名等。
地图符号设计
符号1：，意义：禁止通行。
首先上面话了一个人正在行走，而画一条斜线在图的中间，表示禁止。
易于理解。
且不复杂！
符号2：，表示书店，其中一个书字，表示地点与书有关。
且周围是四四方方的，表示一个店面。
而学校的图书馆，常常与学校联系在一起，所以不易弄混淆。
符号3：，表示动物医院。
因为红色十字代表医院，大家都知道。
而大写的A代表animal，动物的意思。
这个A位于十字中间，区别明显，且不该医院这个总体的属性。
符号4：，表示单行道。
其中两条平行直线表示道路，一个大大的单字提醒看地图的人这是一条单行道。
箭头的方向即使单行道的方向。
符号5：，表示由此去时地下通道。
U代表underground，地下通道。
一个箭头则是地下通道所在的方向，如果是十字路口处，箭头就显得尤为重要了。
地图符号系统
10 0
2 0 0 一一维维
50
10 0
1 90
二 二维 维
25
10 0
2 80
三 三维 维
15
4. 被观察对象能被读者区分成不同的类别
或性质的感受效果称为质量感。
※产生质量差异的最有效变量： 形状、颜色（色相）、结构
5.动态感
6.
一般利用近大远小(尺寸)、光影变化(亮度)、 压盖遮挡、色彩空间透视、网纹变化等形成 立体感
符号内 网纹疏 密变化
符号方 向变化
1.整体感与选择感
整体感是指阅读不 同视觉变量构成的符 号图形时，感觉好象 一个整体，没有哪一 种显得特别突出
2.等级感
是指符号图形被观察时能迅速、明确地 产生出的等 级感受效果。
如居民地图形 符号的大小， 道路的粗细等
3.数量感
是指读图时从符号的对比中获得的数 量差异感受效果 ※尺寸 是产生数量感最有效的视觉变量
数量特 等值线位 征置
符号的 色相变 化
符号纯 度变化
符号亮 度变化
符号大 小变化
符号粗 细变化
符号长 短变化
线状符 号内分 割比例
符号内 晕线、 花纹排 列变化
符号内 网纹疏 密变化
内部组 成
结构符 号的色 相变化
结构符 号的纯 度变化
结构符 号的亮 度变化
结构符 号内分 割比例
结构符 号内网 纹排列 变化
色光空间混合，总亮度加大； 直接光混合，混合光为各原色 光亮度之和；反射光混合，混 合光为各色光的平均亮度
颜料、油墨混合，总亮度降低；光 是产生色彩的根源；物质的色彩是 该物质对光谱中某些色光实现了吸 收，某些色光进行了反射的结果
地图设计与编绘——地图符号和地图表示法
❖ 1.名词解释：地图的定义 ❖ 2.简答 ❖ 地图的特性和功能 ❖ 地图符号的本质 ❖ 色彩的三属性 ❖ 常见的几种地名译写混乱现象 ❖ 我国地名翻译的原则 ❖ 按照约定的原理、演绎的方法将地图符号分为哪几类
Company Logo
二 图形基本变量的视觉效果
❖ 1.整体感和差异感 ❖ 2.等级感：制图对象能迅速而明显地区分出几个
等级的效果。 ❖ 3.数量感：读图时能从图形中获得具体差值的
感受效果。 ❖ 4 质量感：把观察对象区分出几个类别，使
读者产生不同质量的感受效果。 ❖ 5 动态感：能使读者从图形的构图上获得一种运动的视觉
效果
Company Logo
Company Logo
Company Logo
Company Logo
Company Logo
❖ 4、分层设色法：根据地面高度的高程逐层设置 不同的颜色。
❖ 优点(1）使地图在一览之下立刻获得地貌高程 分布及其相互对比的影像。
• （2）使等高线地图略有一些立体感。
第二章 地图符号和地图表示法
❖ 第一节 地图符号及其分类 ❖ 1.地图符号的本质 ❖ （1）用抽象的具有共性的符号描述一类客体 ❖ （2）地图符号形成过程就是对地图语言进行
第一次综合 ❖ （3）地图符号形成过程就是一种约定俗成的
过程
Company Logo
ห้องสมุดไป่ตู้
❖2（.地1）图按符视号点位分置类分：正视和侧视
Company Logo
3地名译写的基本原则： （1）“名从主人”的原则 A:译写地名时应以地名所在国的官方语言所确定的一种标准书写形式为
准，不能依据别国赋予或转写的名称。 B: 同一国家中使用不同的语言时，译写地名时应以地名所在地的语言
第七章地图符号设计
第七章地图符号设计内容提要地图符号的基本概念与特性地图符号的分类地图符号的视觉变量地图符号的功能地图符号设计的基本方法地图符号的基本概念与特性一、基本概念符号是一种物质的对象、属性或过程，用它表示抽象的概念。
地图符号属于表象性符号，它以其视觉形象指代抽象的概念，明确直观、形象生动，易于理解。
地图符号的基本概念与特性地图符号作为符号的一个子类，和语言一样具有语义、语法和语用规则。
地图语言的语义就是地图上各种地图符号所代表的地图信息含义，即地图符号与所表示的客观对象之间的对应关系，通常通过地图的图例表现出来。
地图语言的语法就是地图上各种地图符号之间的关系，即地图符号系统的特性和空间关系构成的规则。
地图语言的语用就是地图符号系统的实用性，即地图符号与用图者之间的关系，保证地图语言能够快速、准确、方便地被用图者理解。
地图符号的基本概念与特性2.特性作为符号，地图符号与其他符号的区别在于，它既能提供对象的信息，又能反应其空间结构，其主要特性是：1)地图符号是空间信息和视觉形象复合体2)地图符号有一定的约定性3)地图符号可以等价变换内容提要地图符号的基本概念与特性地图符号的分类地图符号的视觉变量地图符号的功能地图符号设计的基本方法地图符号的分类一、按符号表示的制图对象的几何特征分类(一)点状符号1、定义当一个地图符号所代表的概念在抽象的意义下可认为是定位于几何上的点时，则称为点状符号。
2、作用点状符号的作用主要是说明物体的含义、位置及物体重要性.3、定位在普通地图上，点状符号的几何中心与地物实际位置是一致的；在专题地图上，点状符号的位置只要求合理，并不一定在数据的中心位置上，而且如果点状符号代表的是一个区域的数据，通常定位在这个区域的重心位置上。
量表在符号设计中的应用地图符号的分类(二)线状符号1、定义当一个符号所代表的概念在抽象的意义下可认为是定位于几何上的线时，称为线状符号。
2、作用线状符号的作用主要是说明物体的类别、位置特征及物体等级。
地图符号设计原则及应用技巧
地图符号设计原则及应用技巧地图符号设计是地图制作过程中至关重要的一环。
地图符号的设计需要遵循一些原则，并运用一些技巧，确保地图符号能够准确、清晰地传达信息。
本文将探讨地图符号设计的原则及应用技巧，希望能为地图制作者提供一些参考。
一、地图符号设计原则1. 简约原则：地图符号应尽量简洁明了，不要过于复杂。
简约的符号能够提高地图的可读性和美观度。
符号的形状应该简单明了，避免过多的细节和装饰。
符号的颜色也应该尽量简洁，避免使用过多的颜色，以免混淆读者的视线。
2. 公认原则：地图符号应该尽量符合读者的认知和理解习惯。
比如河流用蓝色表示、山脉用棕色表示等。
符号的选择应该符合普遍的约定和规范，这样读者就能够快速准确地理解符号所代表的事物。
3. 醒目原则：地图符号应该具有一定的视觉冲击力，能够吸引读者的注意。
符号的大小、颜色、形状等都应该具有醒目效果，使得读者能够快速找到自己想要获取的信息。
4. 区分原则：地图符号应该能够清晰地区分不同的地理要素。
符号的形状、颜色、纹理等设计应该能够准确表达事物之间的差异。
比如在表示道路时，可以用不同的线宽和线型来区分高速公路、普通道路和乡村小路。
二、地图符号设计应用技巧1. 符号的设计尺寸：符号的设计尺寸应该根据地图的比例尺来确定。
在大比例尺的地图上，符号可以设计得较大，以便读者能够清楚地识别；而在小比例尺的地图上，符号应该设计较小，以便能够展示更多的信息。
2. 颜色的运用：颜色是地图符号设计中非常重要的元素。
合理运用颜色可以增强符号的表达力。
比如可以利用不同的颜色来表示不同的地域或属性，或者利用明暗的变化来表示事物的深浅、高低等。
但是需要注意的是，颜色的使用应该尽量不影响读者对地图内容的理解。
3. 线型和线宽的选择：在表示道路、河流等线性要素时，线型和线宽的选择非常重要。
合适的线型和线宽可以清晰地表示不同类型的线性要素。
比如可以使用实线表示主要道路，虚线表示次要道路，点线表示乡村小路；使用宽线表示大河，窄线表示小溪等。
地图学第四章地图符号
2.2 地图符号的量表
1.定名量表
依据制图对象固有特征进行区分。 众数是最佳的数字统计量，以一个群体中出现 频率最大的类别定名。
新编地图学教程 第4章 地图符号
2.2 地图符号的量表
2.顺序量表
按某种标志将制图对象排序，表现为相对等级。 标志是以定量为基础，通过计算或人为确定。
第四章 地图符号
4.1 彩色的量度
1.色相 hue
是彩色视觉相互区别的心理学特征，取决于 反射光谱的主波长。
三原色 又称加色原色：红、绿、蓝 三间色 又称减色原色：黄、品红、青
紫色 蓝色 绿色 黄色 橙色 红色 420nm 470 510 580 620 700nm
新编地图学教程 第4章 地图符号
1.前进色和后退色
暖色相由红、橙和黄等色构 成。给人以温暖、舒适、有活力 的感觉。视觉上效果使其更贴近 观众，并在页面上更显突出。
冷色来自于蓝、青和 绿等色。感觉显得稳定和 清爽。它们看起来还有远 离观众的效果。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
4.3 彩色的感受效应
房、油库、小居住区、饲养场、贮水池、土坑、 土堆、水车、发电厂等。 （3）宽底符号，以其底边的中心点作定位点，如古 塔、碑、庙、独立石、水塔、孤峰、旧碉堡、蒙 古包、独立大坟、独立树丛等。
新编地图学教程 第4章 地图符号
新编地图学教程 第4章 地图符号
(4)底部成直角符号，以其直角顶点做定位点 ，如独立树、路标、信号灯、气象台等。
新编地图学教程 第4章 地图符号
1.依比例符号的定位
绘制依比例符号只要将表示地物的轮廓线或线 状符号的每个转折处都与实际位置和方向基本 一致，则轮廓图形就为地物的实地位置。
地图艺术设计地图符号性质
地图艺术设计地图符号性质
三、地图符号的分类
1、按地图符号的几何性质分：
（1）点状符号：
如：控制点、居民地的圈形符号、矿产地 等符号。
（2）线状符号：
如：河流、渠道、海岸线、道路等。
（3）面状Байду номын сангаас号：
如：湖泊、森林、土地利用分区、矿藏的 分布区域等。
地图艺术设计地图符号性质
2、按符号与地图比例尺的关系分： （1）依比例符号：主要是面状符号 （2）不依比例符号：主要是点状符号 （3）半依比例符号：主要是线状符号
如：桥梁符号、水稻符号……
2、这种指代具有统一的倾向。不同国家的 地图上、不同人设计的符号，其形状、色彩 都具有共用的倾向。
地图艺术设计地图符号性质
• 普通地图符号
经济林
灌木林
苗圃
地图艺术设计地图符号性质
国家森林公园 省级森林公园 国家自然保护区 省级自然保护区 旅游度假区
爱国主义教育基地 文化古迹 风景名胜区 地质公园
• 专题地图符号
地图艺术设计地图符号性质
地图艺术设计地图符号性质
二、地图符号的特点
1、约定性:
地图符号指代抽象的概念是以约定关系作为 基础的。地图符号的形成过程实际上是一种约定 过程，是被大家所承认和共同遵守的，某种程度 上具有“法定”的意义。某些地图符号经过了多 少个世纪的时间检验，有约定而达俗成的程度， 为广大读者所熟悉和承认。
地图设计-地图符号色彩与注记
地图符号的功能： （1）空间信息传递的手段 （2）符号模型 （3）提供地图极大的表现能力 （4）空间模型
地图符号的约定过程有两种层次：
较低层次的约定 较高层次的约定
指无相应标准约束的过程。此时的约 定由地图设计者根据用户需求及地图 符号设计的基本原则自行约定。
由科研部门提出初步方案，得到专业 领域各方面的认可，最终发布标准、 共同遵守。
察觉 辨别 识别 解译
察觉
辨别 识别
解译
寻找和发现目标。符号对眼睛的刺激是察觉 目标的主要因素。 指阅读地图时辨别符号之间差别的过程。
指读者根据图例及自身知识结构领会符号含义 的过程。 指对地图内容的理解过程。这一过程是对地理 现象表达更高层次的认识，它包括分类、分级 特征的获取以及从符号的分布特征获得地理现 象的分布规律及与其它地理事物的关系。
1、按符号的空间分布情况
点状符号：表达空间上一个点位的符号。具定 位特征。
线状符号：表达空间上沿某个方向延伸的线状 或带状现象的符号。具定位特征。
面状符号：表达空间上具连续两维分布的现象 的符号。具定位特征。范围连续
体积符号：表达空间上具三维特征的现象的符 号。具定位特征。
2、按符号图形的构图特征
定名量表：定性的表示（反映地理现象的质量 特征：名称、类别等）
顺序量表：反映相对的等级概念（如：大、中、 小等），无具体数量概念。
间隔量表：反映较精确的数量特征。可有数量单 位、数量分级，但不能获得要素的具 体数量。
比率量表：反映精确的数量特征，可获得要素的具 体数量。
第二节 地图符号及其分类
设计地图符号时，可以灵活运用形状、颜色（相同或 近似色）、方向、密度等变量制造同类物体的整体感，也 可以运用颜色（互补色或对比色）、亮度、尺寸等变量强调 物体之间的差异感。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图一
水资源短缺风险一般分为：低 风险、中风险、较高风险、高 风险；可分别表示为
低 中
较高
高
商场地图符号
设计思路：商场离不开 金钱交易和购物袋，本 符号状似购物袋，前面 有人民币的符号，与商 场形象符合。 使用说明：为点状符号， 起定位作用，不依比例 表示。
地图符号设计及说明Fra bibliotek 港口的地图符号
设计思路：港口有大量 船只停泊、驶入；本符 号状似船只从海里驶来， 与港口相符。 使用说明:为点状符号， 定位点，是不依比例符 号。
步行街地图符号
设计思路：街道符号一般 为线状符号，步行街关键 是步行，所以可以在街道 上加入脚印的图案，形象 生动。 使用说明：可以不依比例 表示，在步行街直接采用 本符号。
公交站路线地图符号
用如图符号分别表示公交车1号、2号（圆内数 字表示公交车号）的停车站点。
使用说明
每辆公交车的站点用不 同颜色的圆表示，路线 颜色与圆颜色一致，当 路线重合时颜色为黑色， 在黑线上标明重合路线 的车号，车号颜色与站 点圆颜色一样。
水资源短缺情况表示
图一形象为水滴，图二形象为太阳，同时为 红色，有警示作用，通过图一图二组合来表 示水资源短缺情况；图二符号越多表示水资 源越短缺。
