020121m01-三相异步电动机点动与长动的控制线路的安装与调试

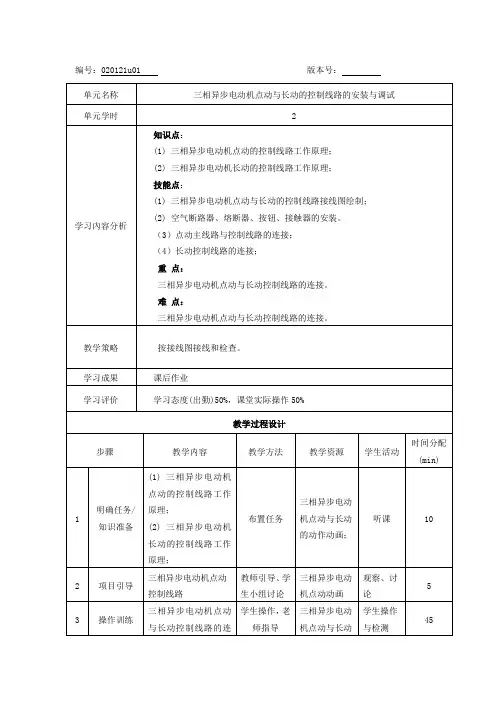

020121u01-三相异步电动机点动与长动的控制线路的安装(精)
编号：020121u01 版本号：单元名称三相异步电动机点动与长动的控制线路的安装与调试单元学时 2学习內容分析知识点：(1)三相异步电动机点动的控制线路工作原理；(2)三相异步电动机长动的控制线路工作原理；技能点：(1)三相异步电动机点动与长动的控制线路接线图绘制；(2) 空气断路器、熔断器、按钮、接触器的安装。
（3）点动主线路与控制线路的连接；（4）长动控制线路的连接；重点：三相异步电动机点动与长动控制线路的连接。
难点：三相异步电动机点动与长动控制线路的连接。
教学策略按接线图接线和检查。
学习成果课后作业学习评价学习态度(出勤)50%，课堂实际操作50%教学过程设计步骤教学内容教学方法教学资源学生活动时间分配(min)1 明确任务/知识准备(1)三相异步电动机点动的控制线路工作原理；(2)三相异步电动机长动的控制线路工作原理；布置任务三相异步电动机点动与长动的动作动画；听课102 项目引导三相异步电动机点动控制线路教师引导、学生小组讨论三相异步电动机点动动画观察、讨论53 操作训练三相异步电动机点动与长动控制线路的连学生操作，老师指导三相异步电动机点动与长动学生操作与检测45接的动作及测试动画4 知识深化结合长动的实例，讨论增加一组按钮，成为两地控制的可能过程学生小组讨论两地控制的PPT讨论与操作205 归纳总结点动、长动、两地控制的异同。
教师讲授PPT 听课10。
三相异步电动机控制线路安装调试及故障分析
三相异步电动机控制线路安装调试及故障分析摘要：三相异步电动机是现代化社会工业企业的主要动力源，在人类生活与社会生产中有着重要的作用与价值。
在人们生活与生产中，三相异步电动机控制线路一旦发生故障，不仅会对人们生产、生活造成严重的影响，而且还会对人们的人身安全造成严重的影响。
本文主要对三相异步电动机控制线路安装高度及故障进行了深入的分析，并提出了相关的解决措施，希望能为相关工作人士提供借鉴。
关键词：三相异步电动机；控制线路；安装调试；故障分析三相异步电动机具有维护便捷、使用方便、坚固耐用、经济实惠、结构简单等特点，得到了我国各行业领域的广泛应用。
三相异步电动机基本原理是由于磁场在旋转过程中，磁场所出现的运动操作以及闭合导体所出现的运动操作，鼠笼式导体切割磁力线，从而在三相异步电动机内部所产生的感应电流以及感应电动势。
异步电动机在生产中有着重要的角色，承担着人们生活与工作的顺利开展，在使用过程中，一旦发生故障问题，轻者会造成一定的经济损失，严重者甚至会造成安全事故。
因此，应加强对三相异步电动机的安装调试与故障诊断，从而提高电动机的安全性与稳定性，降低电动机的事故率，下文笔者着重分析了三相异步电机控制线路的几种故障产生的原因以及故障排除的方法，并对其安装调试进行了简要分析，从而保障设备的正常运行。
1三相异步电动机控制线路的安装调试1.1三相异步电动机控制线路的初装三相异步电动机控制线路安装主要分为两个环节，一个为初装环节，另一个为改进环节。
其中，三相异步电动机控制线路的初装环节与改进环节比较为简单，在初装过程中，首先应做好点动控制线的安装，其中不包含热继电器，与传统的三相异步电机控制线路安装原理与步骤相比，这种安装方式更具优势，能够有效的防止热继电器在安装过程中对实际线路安装造成影响或者干扰，从而使三相异步电动机控制线路的安装更加具有明确性。
在三相异步电动机控制线路安装过程中，点动控制是最为基础的，在安装之前应明确控制电路与主电路的从属概念，然后再安装主电路和控制线路。
三相异步电动机基本控制电路安装与调试课件
三相异步电动 机基本控制电 路安装与调试
学习交流PPT
1
项目九 三相异步电动机基本 控制电路安装与调试
一、项目学习目标
1.现场展示实训室各种基本的三相异步电动机控制电路板，让学生观摩，并大 概了解项目概况。 2.引领学生学习常见的三相异步电动机基本控制电路的相关知识点。 3.引领学生完成三相异步电动机正转、正反转及Y一△降压启动控制电路的安装 与调试。 4.引领学生完成工作台自动往返控制电路和电动机两地顺序控制电路的安装与 调试。 5.学生自主分组训练项目：“三相异步电动机正转控制电路的安装与调试”、 “三相异步电动机正反转控制电路的安装与调试”、“三相异步电动机Y一△降 压启动控制电路的安装与调试”、“工作台自动往返控制电路的安装与调试”、 “三相异步电动机两地顺序控制电路的安装与调试”。 6.总结归纳三相异步电动机基本控制电路安装与调试的知识与技能，每人写出 项目报告。
学习交流PPT
15
项目九 三相异步电动机基本 控制电路安装与调试
图9-5 按钮连锁的电动机正反转控制电路
学习交流PPT
16
项目九 三相异步电动机基本 控制电路安装与调试
二、项目相关知识
2）电路的工作原理 （1）正转控制：①按下SB1；②SB1连锁常闭触头分断对KM2连锁，SB l常开触头闭合， KM1线圈得电；③KM1自锁触头白锁闭合，KM l主触头闭合；④电动机M启动连续正转。 （2）反转控制：①按下SB2；②SB2连锁常闭触点分断，KM1线圈失电，电动机M失电 停转，SB2常开触点闭合；③KM2线圈得电；④KM2自锁触点自锁闭合，KM1主触点闭 合；⑤电动机M启动连续反转。 停止时，按下停止按钮SB3；控制电路失电；KM2主触点分断；电动机M失电停转。 3）电路的优缺点 这种电路的优点是操作方便。缺点是容易产生电源两相短路故障。例如：当正转接触器 KM1发生主触点熔焊或被杂物卡住等故障时，即使KM1线圈失电，主触点也分断不开， 这时若直接按下反转按钮SB2，KM2得电动作，KM2的主触点闭合，必然造成电源两相 短路故障。所以采用此电路工作有一定安全隐患。在实际工作中，经常采用按钮、接触器 双重连锁的正反转控制电路。
2.1 三相异步电动机点动控制电路安装与调试
二、元器件的认识、安装与使用
（二）接触器
交流接触器的检测
按下交流接触器上的测试按钮（相当于线圈得电，常开动静触点闭合 ，常闭动静触点断开），用万用表Ω挡的黑红表笔分别接在主触点（或辅 助常开触点）的两端进行检测，若检测结果为零，则为正常（此两点为 常开触点），若检测结果为∞，说明所测量两触点间有断路现象，应仔细 检查找出断路点，排除故障。按下交流接触器上的黑色按钮，用万用表Ω 挡的黑红表笔分别接在辅助常闭触点间进行检测，若检测结果为∞，则为 正常（此两点为常闭触点），若检测结果为零，说明所测量触点间有短 路现象，应仔细检查找出短路点，排除故障，用万用表Ω挡的黑红表笔分 别接在辅助常开触点间进行检测，若检测结果为零，则为正常（此两点 为常开触点），若检测结果为∞，说明所测量触点间有断路现象，应仔细 检查找出断路点，排除故障。松开交流接触器上的测试按钮（相当于线 圈失电，常开动静触点恢复断开，常闭动静触点恢复闭合），用万用表 所测量的结果与上面描述的正好相反。
为便于识别各个按钮的作用，避免误操作，通常在按钮上做出不 同的标志或涂上不同的颜色，一般红色表示停止按钮，绿色或黑色表 示起动按钮。
控制按扭一般由按钮、复位弹簧、触点和外壳组成。 按钮的触点有常闭、常开和复合触点3种，复合触点包括一闭、一开触点 。按钮可做成单式（一个按钮）、复试（两个按钮）、三联式（三个按钮） 三种。为便于识别各个按钮的作用，避免误操作，通常在按钮上做出不同的 标志或涂上不同的颜色，一般红色表示停止按钮，绿色或黑色表示起动按钮 。
（二）接触器
CJ20-63型交流接触器结构、图形、文字符号
1垫毡 2触点弹簧 3灭弧罩 4触点压力弹簧片 5测试按钮 6静触点 7衔铁 8缓冲弹簧 9电磁线圈 10铁芯
2.2.1三相异步电动机点动控制和长动控制
长动控制
L1 L2 L3
Q 刀开关
FU
KM1
FR
FR SB1 SB2 KM1
KM1
合上刀开关Q
M
长动控制
L1 L2 L3 Q FU
KM1
FR
FR SB1 SB2 KM1
KM1
自锁
M
按下起动按钮SB2，接触器 KM1线圈通电，接触器KM1主 触头控制电动机通电工作。接 触器KM1常开辅助触头闭合完 成自锁来确保松开起动按钮SB2 后，电动机可以连续运行，也 就是完成长动控制。
目录
01 三相异步电动机点动控制和长动控制
点动控制
L1
L2 L3
Q
FU
KM1
FR
M
FR
SB2
KM1
点动控制
按下起动按钮SB2：电动机M通电运行； 松开起动按钮SB2：电动机M断电，停止运行。
长动控制
L1 L2 L3 Q FU KM1 FR
M
FR SB1 SB2 KM1
KM1
长动控制
按下起动按钮SB2：电动机得电运行， 松开起动按钮SB2：接触器常开辅助 触头KM1自锁，电动机MM继续运行。
自锁控制
在起动按钮SB2两端并联上接触器常 开辅助触点KM1的电路就叫自锁控制。
点动控制
合上刀开关Q
L1
ቤተ መጻሕፍቲ ባይዱ
L2 L3
Q
FU
KM1
FR
M
FR
SB2
KM1
点动控制
L1
L2 L3
Q
FU
接触器KM1线圈
FR
SB2
KM1
KM1
起动按钮SB2
KM1接触器的主触头 FR
三相异步电动机基本控制线路的安装与调试
三相异步电动机基本控制线路的安装与调试1、概述三相异步电动机又称为交流异步电动机，是电机中应用最为广泛的一种。
它的结构相对简单，而且可靠性高，使用寿命较长，动力性能稳定，维护保养难度低。
在实际生产线中，三相异步电动机常常用于驱动机器设备、输送带、各种机床和冷气机组等场景。
而基本控制线路则是三相异步电动机控制的核心所在，本文将对三相异步电动机基本控制线路的安装与调试进行详细介绍。
2、安装前需要准备的工具和材料工具：•六角扳手•扳手•螺丝刀•绝缘刀•电笔•手电钻•石膏板钻头•钳子材料：•弯头和直角三通•电动机•屏蔽线缆•安装板•开关•电源线•连接线•螺丝和螺栓3、安装步骤3.1 安装板的安装首先需要准备好安装板，此处建议使用金属材料制成的安装板，如不得已使用塑料安装板，需保证稳固可靠。
确定安装板的位置，选择合适的位置将安装板固定。
此处需要注意安装板不能倾斜，如条件允许建议使用水平仪来检测安装板是否与地面平行。
3.2 电动机的安装安装前需要先检查电动机，确保电线够长，没有损坏并且正常工作。
将电动机放置到安装板上慢慢调整位置直到电动机与安装板上的孔对齐，安装螺钉将电动机固定在安装板上。
3.3 连接电源在连接电源线之前，需要注意电动机负载电流不能超过进线保护器的额定电流，否则会造成保护器的跳闸，造成机器停机。
将电源线插入电动机中，连接好电源线之后，应将电源合闸开启。
3.4 连接控制线路在连接控制线路前，首先需要关闭电源开关，并且将电源线拔掉，防止误触开关。
根据电动机的控制图，正确连接电动机的三个相线和接地线，连接好线之后拉紧电线，然后用绝缘胶带将电线缠绕，避免翻转和受损。
在安装控制电线时，需要仔细核对每个连接点的方向和颜色，当正确连接好每个端点后再通电启动电机。
3.5 启动机器将电源线插入电动机上，然后将电源合闸，向前推开机器的启动按钮。
机器应该开始运行，并保持顺畅、稳定的运转。
4、调试步骤4.1 加载电机在常规操作模式中，机器本身仅具有最小的电流流过式，这与机器运转所需的最佳电流完全不同。
项目4 三相交流异步电动机控制线路的安装与调试(电子教案).
案例教学法
120
学生模仿1
（1）学生模仿完成教师演示中的内容
（2）教师指出学生模仿（演示4.1）过程中可能出错和已经出错的知识点，并进行重点评析，加深印象，强化记忆。
分组教学法
100
讲解与演示
——
三相异步电动机的起动
（1）知识讲解
三相异步电动机的起动控制的常用控制线路
分组教学法
50
讲解与演示——
三相异步电动机的正反转控制
（1）知识讲解
三相异步电动机正反转控制线路
注意：三相异步电动机的正反转控制是常用基本知识点，要求学生熟练掌握，在此处要将学生的基础打牢固，为后续学习做好准备
（2）教师按照控制线路图，选择适合的低压电器演示（演示4.3）完成线路的连接。
案例教学法
100
根据三相异步电动机的结构及原理图，对电动机的各构造进行了解，并对电动机正确的进行拆卸与安装以及各种控制线路的连接。
在课程实践基础上，加强对知识的了解，熟练掌握直流电动机的相关知识。
项目教学法
20
讲解与演示
——
三相异步电动机的结构与拆装
（1）知识讲解
三相异步电动机的工作原理
三相异步电动机的结构
三相异步电动机的工作特性
（3）检查和排除电机的常见故障。
分组教学法
25
课后
小结
通过本项目的教学实施，使学生具备识读电路原理图的能力；能进行简单电路的分析与计算；认识常用电子元器件并掌握其好坏的检测方法；具备低压电气安装与调试能力。
学生模仿3
（1）学生模仿完成课堂演示演示4.3中的内容
（2）教师指出学生模仿过程中可能出错和已经出错的知识点，并进行重点评析，加深印象，强化记忆。
三相异步电动机点动、长动控制电路连接的实训总结
三相异步电动机点动、长动控制电路连接的实训总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相异步电动机点动、长动控制电路连接的实训总结概述在现代工业生产中，三相异步电动机是最为常见的驱动设备之一。
3三相异步电动机点动长动混合控制线路安装调试
连续与点动混合正转控制电路
知识3 电路的安装工艺要求 • F. 布线时，严禁损伤线芯和导线绝缘。 • G. 布线时，不在控制板上的电器元件要从端子排
连续与点动混合正转控制电路
连续与点动混合正转控制电路
连续与点动混合正转控制电路
连续与点动混合正转控制电路
2020.04.08
连续与点动混合正转控制电路
知识3 电路的安装工艺要求
• A. 走线通道应尽可能少，同一通道中的沉底导线 ， 按主、控电路分类集中，单层平行密排，并紧贴 敷设面。
• B. 同一平面的导线应高低一致或前后一致，不能 交叉。当必须交叉时，该根导线应在接线端子引 出时，水平架空跨越，但必须属于走线合理。
• C. 布线应横平竖直，变换走向应垂直。 • D. 导线与接线端子或线桩连接时，应不压绝缘层、
格时，要做到字迹工整，书写正确、清楚、完 整。
连续与点动混合正转控制电路
➢ 具体要求
根据前面介绍的常用低压电器的工作原理及实际 接线知识，在掌握电机点长动控制的工作原理的基 础上，在具体的实践环境下，根据注意事项完成电 机点长动控制电路的线路连接。
连续与点动混合正转控制电路
连续与点动混合正转控制电路
连续与点动混合正转控制电路
• 2）点动控制： 工作原理
连续与点动混合正转控制电路
准备器材
• (1)工具 螺钉旋具、尖嘴钳、斜口钳、剥线钳、 电工刀等。
• (2)仪表 MF47型万用表。 • (3)器材 • 1）实训网孔板一块。 • 2）导线规格：主电路采用BV1.5mm2和
三相异步电动机基本控制线路的安装与调试资料
三相异步电动机基本控制线路的安装与调试任务1-1 三相异步电动机的单向运行控制学习内容: 1、常用低压电器的基本结构、工作原理、图形符号和文字符号、主要技术参数及其应用；2、三相异步电动机的启/停、点动/长动控制。
学习目标: 1、知道：常用低压电器的工作原理、图形符号和文字符号；常用低压电器的用途。
2、能根据控制要求正确选择低压电器。
3、了解：常用低压电器的基本结构；主要技术参数。
4、掌握三相异步电动机的启/停、点动/长动控制电路的原理。
学习重点:工作原理、图形符号、文字符号、选择使用。
学习难点:工作原理、选择使用§1-1 机床电气控制中常用的低压电器目标任务： 1、了解低压电器的基本知识，熟悉常用的低压电器种类；2、熟悉常用的各种低压电器的结构及原理、符号、选用；3、熟练掌握常用低压电器的使用。
相关知识：1-1. 低压电器基本知识凡是对电能的生产、输送、分配和应用能起到切换、控制、调节、检测以及保护等作用的电工器械，均称为电器。
低压电器通常是指在交流1200V及以下、直流1500V及以下的电路中使用的电器。
机床电气控制线路中使用的电器多数属于低压电器。
一、低压电器的分类低压电器是指工作在交流电压1200V 、直流电压1500V 以下的各种电器。
生产机械上大多用低压电器。
低压电器种类繁多，按其结构、用途及所控制对象的不同，可以有不同的分类方式。
1 ．按用途和控制对象不同，可将低压电器分为配电电器和控制电器。
用于电能的输送和分配的电器称为低压配电电器，这类电器包括刀开关、转换开关、空气断路器和熔断器等。
用于各种控制电路和控制系统的电器称为控制电器，这类电器包括接触器、起动器和各种控制继电器等。
2 ．按操作方式不同，可将低压电器分为自动电器和手动电器。
通过电器本身参数变化或外来信号（如电、磁、光、热等）自动完成接通、分断、起动、反向和停止等动作的电器称为自动电器。
常用的自动电器有接触器、继电器等。
三相异步电动机基本控制电路的安装调试步骤思路
三相异步电动机基本控制电路的安装调试步骤思路文章标题：三相异步电动机基本控制电路的安装调试步骤思路一、引言三相异步电动机作为工业生产中常用的电动机类型，其基本控制电路的安装调试至关重要。
本文将从安装调试步骤思路、基本控制电路组成和调试要点等方面进行探讨，帮助读者全面理解和掌握三相异步电动机基本控制电路的安装调试技术。
二、基本控制电路的安装调试步骤思路1. 确定基本控制电路的组成：首先要明确基本控制电路的组成，包括主回路和控制回路等部分。
主回路包括供电电路、功率电路和控制电路等；控制回路包括启动、制动、转速控制等。
2. 安装主回路部分：根据电机的额定功率和电压等参数，合理布置供电电路和功率电路，确保安全可靠。
进行主回路的连线接地，注意接线端子的选择和固定。
3. 安装控制回路部分：根据需求安装启动、制动、转速控制等部分，保证控制信号的准确传递和执行。
4. 调试整体回路：安装完成后，进行整体的调试，保证各部分协调工作，逐步排除可能存在的故障，确保整套控制电路的正常工作。
5. 安全检测和保护装置：最后进行安全检测和保护装置的设定，确保电机在运行中出现异常时能够及时保护。
三、基本控制电路组成和调试要点1. 主回路组成：主回路主要包括供电电路和功率电路，供电电路负责将电源导向电机，功率电路负责实现电机的正反转和启动制动等功能。
2. 控制回路组成：控制回路包括启动、制动、转速控制等部分，通过各种传感器和执行器来实现对电机的控制。
3. 调试要点：在调试过程中，要注意各部分回路之间的连线接地，确保接线端子紧固可靠，避免接触不良或短路等问题。
四、个人观点与理解对于三相异步电动机基本控制电路的安装调试，我认为重要的是在安装前要充分了解电机的技术要求和相关标准，确保安装调试的实施符合要求。
另外，在整套控制电路的调试过程中，要耐心细致地进行检查和排查，保证整体电路的正常工作。
合理设置保护装置，确保电机在运行中的安全可靠性。
020121m01-三相异步电动机点动与长动的控制线路的安装与调试.
职业教育机电一体化专业教学资源库
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 (3)安装步骤
a.识读电气控制线路图； b.配齐电器元件； c.根据电器元件选配安装工具； D 在控制板上固定电器元器件； e.根据接线图布线； f.检查主电路接线是否正确； g.安装电动机； h.通电试车。
线路动作原理
合上刀开关QS 起动：SB2± ——KM自+ ——M + （起动） 停止： SB1± ——KM -——M -（停止） 其中， ± 表示先按下，后松开；KM自+表示“自锁 ”。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 长动控制的工作过程
长动控制线路
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 线路动作原理
合上刀开关QS后，因没有按下点动按钮SB，接触器KM线圈没 有得电，KM的主触点断开，电动机M不得电，所以不会起动。 按下点动按钮SB后，控制回路中接触器KM线圈得电，其主回 路中的动合触点闭合，电动机得电起动运行。
松开按钮SB，按钮在复位弹簧作用下自动复位，断开控制电 路KM线圈，主电路中KM触点恢复原来断开状态，电动机断电 直至停止转动。 即：起动过程：SB+ ——KM+ ——M+（起动） 停止过程：SB- ——KM- ——M-（停止）
a.三相异步电动机，数量：1个。 b.低压断路器，数量： 1个。 c.熔断器，数量：4个。 d.交流接触器，数量：1个。 e.热继电器，数量：1个。 f.控制按钮，数量：2个。 g.端子排，数量：1个。 h.控制板一块，导线若干，紧固体和编码套管若干。 i.测电笔、螺丝刀、尖嘴钳、斜口钳、剥线钳、电工刀等。 j.兆欧表、钳形电流表，万用表，数量：各1个。
电机与电气控制 课题五 三相异步电动机基本控制线路的安装与调试
课题五 三相异步电动机基本控制线路的安装与调试
低压熔断器的外形 a）RL1 系列螺旋式熔断器 b）RL5 系列（矿用）螺旋式熔断器
c）RS0 系列有填料快速熔断器
671
课题五 三相异步电动机基本控制线路的安装与调试
（4）熔断器的型号含义
（5）熔断器的选用 熔断器在使用中应选用恰当，才能既保证电路正 常工作，又起到保护作用。
674
课题五 三相异步电动机基本控制线路的安装与调试
（2）交流接触器的结构及工作原理 交流接触器的外形，如图所示； 其结构和图形符号，如图所示。它由电磁系统、触头系统、灭弧装置等部 分组成。
交流接触器的外形 a）CJ20 系列交流接触器 b）CJ40 系列交流接触器 c）CJX2 系列交流接触控制线路的安装与调试
2. 熔断器 （1）熔断器的用途 熔断器是一种用于短路保护的电器，它具有分断 能力高，安装体积小，使用、维护方便等优点，它还可以起到使电路与电 源隔离的作用。 （2）熔断器的结构及工作原理 熔断器主要由熔体和安装熔体的熔管 或熔座两部分组成。 （3）熔断器的种类 常用的熔断器有 RC1A 系列瓷插式熔断器、RL1 和 RL5 系列（矿用）螺旋式熔断器、RM7 系列无填料封闭管式熔断器、 RT0 系列有填料封闭管式熔断器等。
开按钮在控制电路中常用作启动按钮，其触头称为常开触头或动合触头。
2）常闭按钮 手指未按下时，触头是闭合的；当手指按下时，触头被
断开，而手指松开后，触头在复位弹簧作用下恢复闭合。常闭按钮在控制
电路中常用作停止按钮，其触头称为常闭触头或动断触头。
3）复合按钮 当手指未按下时，常闭触头是闭合的，常开触头是断开
665
课题五 三相异步电动机基本控制线路的安装与调试
项目二-任务一-1.三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安机点动控制线路的安装与调试
（2）检查辅助电路
拆下电动机接线，插好FU2的瓷盖 万用表笔接刀开关下端子L11、L31(辅助电路）处，应测得 断路 按下按钮SB,应测得接触器KM线圈的电阻值，如所测得的结 果不正常，移动一支表笔，逐步逐段检查，即可查出短路或 断路点，并予以排除
三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
二、原理图绘制成安装接线图的原则 1.接线图的绘制原则
电气接线图中各个电器元件的图形符号和文字符号必须与原理 图完全一致，并且符合国家标准。同一电器元件的各部件都要 画在一起，并用虚线框表示。 导线编号表示。接线图上的编号与电气原理图一致。 各电器元件上凡需要接线的部件和接线柱都要画出，并要标注 与原理图一样的编号。 安装板内外的电器元件之间的连线，必须通过端子排进行连接。 接线图的导线可用连续线或中断线来表示，也可用束线来表示。
项目二三相异步电动机单向运行控制线路的安装与调试 任务三相异步电动机电动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
1
三相异步电动机点动控制线路的电路图与工作原理
2
原理图绘制成安装接线图的原则
3
三相异步电动机点动控制线路的安装与调试
三相异步电动机点动控制线路的安装与调试
4.通电试车
合上电源开关QS，按下按钮SB ，观察接触器是否吸 合，电动机是否运转。在观察中，若遇异常现象，应立即停 车，检查故障。常见的故障一般分为主电路故障和控制电路 故障两类。若接触器吸合，此时电动机不转，则故障可能出 现在主电路中；若接触器不吸合，则故障可能出现在控制电 路中。
相异步电动机控制电路的设计安装与调试
任务1 三相异步电动机点动、长动控制 电路的设计、安装与调试
• 开启式负荷开关的选用原则:主要根据电源种类、电压等级、所需极 数、断流容量等进行选择。
• (2)封闭式负荷开关。 • 封闭式负荷开关是在开启式负荷开关的设计基础之上改进的一种开关
。其灭弧性能、操作性能、通断能力和安全防护性能都优于开启式负 荷开关。其外壳多为铸铁或薄钢板冲压而成,铁壳内装有由刀片和夹 座组成的触点系统、熔断器和速断弹簧,30A 以上的还装有灭弧罩。 封闭式负荷开关可用于手动不频繁地接通、断开带负荷的电路以及作 为线路末端的短路保护,也可用于控制15kW 以下的交流电动机不频 繁地直接启动和停止。常用的封闭式负荷开关如图2-11所示,其基本 结构如图2-12所示。 • 封闭式负荷开关型号含义如图2-13所示。
• ☆任务提出
• 1. 任务要求 • 读懂图2-1、图2-2所示的原理图,进行电器元件选择和三相鼠笼式异 • 步电动机点动、具有过载保护的长动控制电路的安装与调试。 • 2. 硬件设备 • 主要需学习的设备和工具见表2-1。
• ☆知识储备
• 电器是根据外界特定的信号和要求自动或手动接通和断开电路,以实 现对电路或电现象的转换、控制、保护和调节的电气设备。
上一页 下一页 返回
任务1 三相异步电动机点动、长动控制 电路的设计、安装与调试
• (2)如果使用的是银或银基合金触点,其接触表面生成的有氧化层或在 • 电弧作用下有轻微烧伤及发黑时,一般不影响工作,此时,用酒精和汽油
或四氯化碳溶液擦洗则可。即使触点表面被烧得凸凹不平,也只能用 细锉清除四周溅珠或毛刺,切勿锉修过多,以免影响触点寿命。对于铜 质触头,若烧伤程度较轻,只需用细锉把凸凹不平处修理平整则可,不允 许用细砂布打磨,以免石英砂粒留在触点间,而不能保证良好的接触。 若烧伤严重,接触面低落,则必须更换新触点。 • (3)运动部分有卡阻现象,并可拆开检修。 • 2. 低压开关 • 低压开关主要用来隔离、转换、接通和分断电路,也可用来直接控制 小容量电动机的启动、停止和正反转,有时也可用作机床电路的电源 开关和局部照明电路的开关。低压开关为非自动切换电器,其包含刀 开关、低压断路器、行程开关、组合开关等多种形式。
三相异步电动机长动控制电路及电路工艺要求及检修方法
三相异步电动机长动控制电路及电路工艺要求及检修方
法
嘿，朋友们！今天咱们要来好好聊聊三相异步电动机长动控制电路，这可真是个超级重要的东西啊！你想想看，要是没有它，那好多机器设备不就没法正常工作啦？
先来说说这电路工艺要求。
就好比盖房子，得有稳固的根基吧，这电路工艺要求就是保证电动机能稳稳运行的根基呀！比如说，布线得整齐吧，不能乱糟糟的像一团麻似的，不然出了问题都不好找源头。
再就是各个元件的安装位置要合理，总不能这边装个开关，那边又装个接触器，离得老远，操作起来多不方便呀！
然后就是检修方法啦。
这就像给电动机做体检一样重要呢！当电动机出问题的时候，咱得知道怎么去找出病因啊。
可以先看看是不是线路松了，就像人走路鞋带松了会摔跤一样，线路松了也会出毛病呀！再检查检查元件是不是坏了，这就像人身体的器官，要是坏了就得赶紧换呀。
总之，三相异步电动机长动控制电路及工艺要求和检修方法真的很关键呢，咱们可不能马虎对待呀！这关系到机器的正常运转，也关系到我们的工作效率呀！大家一定要重视起来哦！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
点动控制线路结构与工作原理
QF
FU1
FU2
L1
L2
FR
L3
KM SB
FR
UV
W
M
3~
பைடு நூலகம்
KM
点动控制线路
职业教育机电一体化专业教学资源库
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
(2)安装工艺要求与注意事项
a.把功能类似的元件组合在一起； b.让强弱电控制器分离，以减少干扰； c.注意各元器件间的间距及位置； d. 注意发热元件、体积大和较重电器元件的布置； e.布线通道尽可能地少； f.布线顺序一般以接触器为中心，由里向外，由高至低 ，先控制电路，后主电路。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
长动控制线路结构与工作原理
QF FU1
FU2
L1
L2
FR
L3
SB1
KM KM
SB2
FR
UV W
M
3~
KM
长动控制线路
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
线路动作原理
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
(3)安装步骤
a.识读电气控制线路图； b.配齐电器元件； c.根据电器元件选配安装工具； D 在控制板上固定电器元器件； e.根据接线图布线； f.检查主电路接线是否正确； g.安装电动机； h.通电试车。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
线路动作原理
合上刀开关QS后，因没有按下点动按钮SB，接触器KM线圈没 有得电，KM的主触点断开，电动机M不得电，所以不会起动。
按下点动按钮SB后，控制回路中接触器KM线圈得电，其主回 路中的动合触点闭合，电动机得电起动运行。
松开按钮SB，按钮在复位弹簧作用下自动复位，断开控制电 路KM线圈，主电路中KM触点恢复原来断开状态，电动机断电 直至停止转动。
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 安装场景
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试 小结
1.点动控制是指按下按钮电动机得电起动运转， 松开按钮电动机失电直至停转。
2.长动控制是指按下按钮后，电动机通电起动运 转，松开按钮后，电动机仍继续运行，只有按 下停止按钮，电动机才失电直至停转。
3.实训的内容
（1）长动控 制线路原理图 设计布置图
（2）长动控 制线路原理图 设计接线图
（3）进行三相 异步电动的长动 控制线路安装与 连接
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
4.操作所需器材工具及工艺要求
(1)所需器材和工具
a.三相异步电动机，数量：1个。 b.低压断路器，数量： 1个。 c.熔断器，数量：4个。 d.交流接触器，数量：1个。 e.热继电器，数量：1个。 f.控制按钮，数量：2个。 g.端子排，数量：1个。 h.控制板一块，导线若干，紧固体和编码套管若干。 i.测电笔、螺丝刀、尖嘴钳、斜口钳、剥线钳、电工刀等。 j.兆欧表、钳形电流表，万用表，数量：各1个。
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
（2）要求
能够掌握三相异步电动机点动与长动控制线路安 装的工艺、技巧及检修方法; 能够熟练的进行三相异步电动机点动与长动控制 线路的安装与调试。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
2. 基本原理
职业教育机电一体化专业教学资源库
项目一 三相异步电动机控制与运行
任务一：低压电器的识别与检测 任务二：三相异步电动机点动与长 动的控制线路的安装与调试 任务三：三相异步电动机的正反转 控制线路的安装与调试 任务四：三相异步电动机星形—三 角形降压启动控制线路的安装与调 试
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
1.实训的目的与要求
（1）目的
了解三相异步电动机点动与长动控制 线路在生产实际中的应用; 掌握三相异步电动机点动与长动 控制线路的结构及特点； 掌握三相异步电动机点动与长动 控制线路的工作原理、安装与调 试方法。
职业教育机电一体化专业教学资源库
即：起动过程：SB+ ——KM+ ——M+（起动） 停止过程：SB- ——KM- ——M-（停止）
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
长动控制
长动和自锁的概念
长动控制是指按下按钮后，电动机通电起动运 转，松开按钮后，电动机仍继续运行，只有按下 停止按钮，电动机才失电直至停转。长动与点动 主要区别在于松开起动按钮后，电动机能否继续 保持得电运转的状态。如果所设计的控制线路能 满足松开起动按钮后，电动机仍然保持运转，即 完成了长动控制，否则就是点动控制。
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
长动控制线路的工作原理
比较点动控制线路和长动控制线路可 见，长动控制线路是在点动控制线路的起 动按钮SB2两端并联一个接触器的辅助动 合触点KM，再串联一个动断（停止）按钮 SB1。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
合上刀开关QS 起动：SB2± ——KM自+ ——M + （起动） 停止： SB1± ——KM -——M -（停止） 其中， ± 表示先按下，后松开；KM自+表示“自锁
”。
职业教育机电一体化专业教学资源库
任务二 三相异步电动机点动与长动的控制 线路的安装与调试
长动控制的工作过程
长动控制线路
职业教育机电一体化专业教学资源库
职业教育机电一体化专业教学资源库
