三种水泵的变频控制

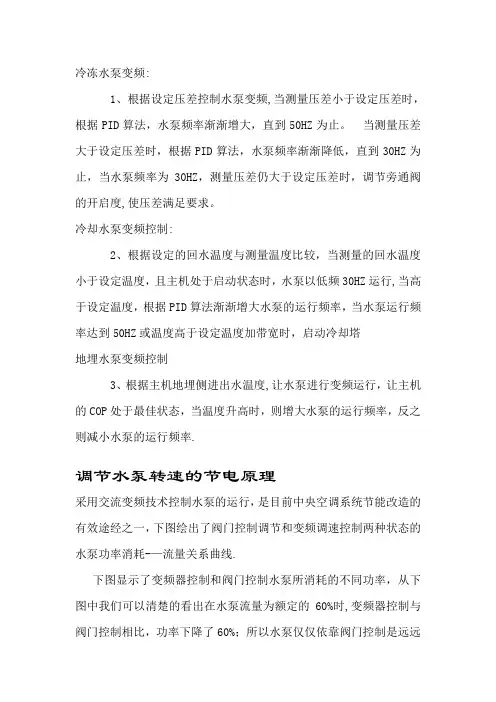

冷冻水泵变频：

1、根据设定压差控制水泵变频，当测量压差小于设定压差时，根据PID算法，水泵频率渐渐增大，直到50HZ为止。当测量压差大于设定压差时，根据PID算法，水泵频率渐渐降低，直到30HZ 为止，当水泵频率为30HZ，测量压差仍大于设定压差时，调节旁通阀的开启度，使压差满足要求。

冷却水泵变频控制：

2、根据设定的回水温度与测量温度比较，当测量的回水温度小于设定温度，且主机处于启动状态时，水泵以低频30HZ运行，当高于设定温度，根据PID算法渐渐增大水泵的运行频率，当水泵运行频率达到50HZ或温度高于设定温度加带宽时，启动冷却塔

地埋水泵变频控制

3、根据主机地埋侧进出水温度，让水泵进行变频运行，让主机的COP处于最佳状态，当温度升高时，则增大水泵的运行频率，反之则减小水泵的运行频率。

调节水泵转速的节电原理

采用交流变频技术控制水泵的运行，是目前中央空调系统节能改造的有效途经之一，下图绘出了阀门控制调节和变频调速控制两种状态的水泵功率消耗——流量关系曲线。

下图显示了变频器控制和阀门控制水泵所消耗的不同功率，从下

图中我们可以清楚的看出在水泵流量为额定的60％时，变频器控制与阀门控制相比，功率下降了60％；所以水泵仅仅依靠阀门控制是远远不够的，进行变频器控制的节能改造是十分必要的。

对于水泵来说，流量Q与转速N成正比，扬程H与转速N的二次方成正比，而轴功率与P与转速N的三次方成正比，下表列出了它们之间的关系变化：

水泵转速N% 运行频率F(Hz) 水泵扬程H% 轴功率P％节电率％

100 50 100 100 0

90 45 81 72.9 27.1

80 40 64 51.2 48.8

70 35 49 34.3 65.7

60 30 36 21.6 78.4 从上表中可见用变频调速的方法来减少水泵流量进行节能改造的经济效益是十分显著的，当所需流量减少，水泵转速降低时，其电动机的所需功率按转速的三次方下降；

当水泵转速下降到额定转速的10%即F=45Hz时，其电动机轴功率下降了27.1%，水泵节电率为27.1％；

当水泵转速下降到额定转速的20%即F=40Hz时，其电动机轴功率下降了48.8%，水泵节电率为48.8％；

当水泵转速下降到额定转速的30%即F=35Hz时，其电动机轴功率下降了65.7%，水泵节电率为65.7％；

当水泵转速下降到额定转速的60%即F=30Hz时，其电动机轴功率下降了78.4%，水泵节电率为78.4% ；

冷冻和冷却水泵节电率的计算：

计算公式：冷冻和冷却水泵节电率=[1－（变频器运行频率÷50Hz）3]×100%

例如：水泵转速降低30％，即变频器运行频率＝35Hz

水泵节电率＝[1－（35Hz÷50Hz）3]×100%＝65.7％

水泵转速降低20％，即变频器运行频率＝40Hz

水泵节电率＝[1－（40Hz÷50Hz）3]×100%＝48.8％
