最新架空杆路建设要点
架空杆路施工规范
架空杆路施工规范 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】2杆路工程立杆2.1.1 电杆洞深应符合表的规定，洞深偏差为±50mm。
注：1．本表适用于中、轻负荷区通信线路。
重负荷区的杆洞深度应按本表规定值另加100～200mm。
2．12m以上的特种电杆的洞深应按设计文件规定实施。
2.1.2 按设计规定的杆距立杆。
一般情况下，市区杆距为35～40m，郊区杆距为45～50m。
2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。
电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。
2．角杆应在线路转角点内移。
水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。
因地形限制或装撑木的角杆可不内移。
3．终端杆应向拉线侧倾斜100～200mm。
接杆2.2.1 应按设计规定的长度、方式、方法进行电杆接长。
2.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。
2.2.3 本杆接杆杆高在12m以下(轻负荷的电杆杆高15m以下)时可采用单接杆；超过12m(轻负荷的电杆杆高15m以上)时应采用品接杆。
2.2.4 木杆接杆应符合下列规定：1．杆身挺直、径差较小、表面无大节疤；2．下节杆的梢径不得小于上节杆的梢径；3．单接杆的下节梢径不得小于上节杆根径的四分之三。
2.2.5图2.2.5杆根装置2.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。
卡盘、抱箍型号、规格见附录B。
木杆杆根装置应用横木，以４.0mm钢线缠绕固定。
2.3.2 直线杆路电杆杆根装置的位置应符合下列规定：1．一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设。
2．杆距长度不等时应装在长杆档侧。
2.3.3 角杆、终端杆杆根装置位置应符合下列规定：1．单装置应装在拉线方向的反侧，与拉线方向呈“Ｔ”形垂直。
杆路建设施工规范标准
架空线路建设施工规一.杆路施工1.支承杆的选择光缆架空敷设用支承杆一般选用水泥杆，在对混泥土腐蚀较严重地区可选用经防腐处理的木杆。
水泥杆的长度不小于7m，杆梢直径不能小于150mm，主筋应为Φ5.5mm×12根高强度钢丝并有螺旋横筋；跨越公路、铁路及大型路口时应使用Φ150mm×10m水泥杆，其主筋应为Φ5.5mm16×根，同样应有螺旋横筋。
制作水泥杆的水泥标号应符合国家有关标准。
2.根基埋入深度（1）一般土质地方，支承杆全长不足15m时，埋入深度取全长的1/6，但最小要保证1m深度。
若支承杆全长超过15m,埋入深度取2.5m。
（2）水田、泥土地带等土质较软的地方，埋入深度取全长的1/5以上。
（3）终端杆、转弯杆等有较大荷重时，埋入深度取支承杆的1/5以上。
并视情况安装拉线、支杆、拉线杆等进行加固。
（4）山区岩石地方，深埋一般取支承杆全长的1/12以上，基础用水泥等加固。
表层上的厚度小于30cm时，要去掉表土。
建杆用坑取圆形，直径取支承杆根部直径稍大一些的尺寸。
转弯杆、终端杆由于其顶端承担力，架设时需在相反一侧末梢做成某程度的倾斜，中间杆则架成垂直状。
（参见附表1）10m以下的水泥杆可使用专用工具依靠人力架设。
10m以上的水泥杆，一般需要使用吊车架设。
3.帮桩、杆根横木、根基加固等的安装施工在暴风，积雪地带或地质特别松软的地方，以及杆与杆之间因跨越河流、山谷而距离太大或架设光缆较多时，线路的中间杆、转弯杆、高拉力杆均应采取安装帮桩、杆根横木、增加水泥基础或扩墩等加固措施，以防强风时发生事故。
4.杆路走向与杆距杆路走向应尽量不跨越建筑物，力争避免与其他杆路较越并减少与强电杆路并行架设。
若与电力、电信杆路或地埋线路平行、较越架设时，应符合有关规定（两行平行线路相距至少应大于一个倒杆距离）并采取有效措施，以防止相互干扰和发生事故。
杆路沿公路架设时应离开公路界石以外至少10m。
通信光缆架空杆路的施工规范
通信光缆架空杆路的施⼯规范通信⼯程架空光缆线路施⼯规范⽬录第⼀节杆路 (1)第⼆节吊线 (1)第三节拉线 (2)第四节钢柄地锚 (2)第五节⾼拉桩撑杆吊板拉 (3)第六节光缆的器材检查 (3)第七节光缆的配盘 (3)第⼋节光缆的接续和安装 (4)第九节光缆架设 (4)第⼗节地线避雷线 (5)第⼗⼀节标志杆号 (5)⽔泥杆假终结安装⽰意图 (6)架空光缆安装图（正、辅吊） (7)光缆预留保护安装图 (8)吊线、俯仰⾓、⾓杆辅助安装⽰意图 (9)架空光缆接头预留保护⽰意图 (10)吊线泄⼒安装⽰意图 (11)单盘光缆主要技术性能表 (12)终继段光功率计算 (12)14架空光缆的敷设光缆线路的保护措施第⼀节杆路1. 选择路由根据实际地形决定, 尽量避开⼤型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，⼀定要征求当地村镇⼲部同意；2. 直线杆路要习开三线杆路（电⼒杆路、通信杆路、⼴电杆路）与三结杆路平⾏不得少于⼀个倒杆位。
杆路离开公路的两侧排⽔沟；国道20 ⽶、省道15 ⽶、县道10⽶、乡道5 ⽶；3. 杆路穿越电⼒线路、长途光缆线路、⼀定要从下⾯穿过。
杆路经过长途埋式光缆，距埋式光缆15 ⽶以内不得⽴杆、埋拉线地锚⽯；4. 杆路不准有急转变，要习免⾓杆直接穿越公路、铁路。
遇到⾓深⼤于规定值时，可将⼀个⾓杆平分成两个相等转⾓。
测量定要⽤标杆对标，⾓杆有⾓深记录，⾓杆要向内移10 ⾄20cm；5. 配杆要根据地形⾼低和穿越建筑物，电⼒线电压⼤⼩配置杆⼦长度。
移动公司标准杆为7 ⽶，配置杆7 ⽶到12 ⽶，标准杆档距为50 ⽶；6. 电杆埋深深度见附表（⼀），杆⼦⾼度不够不得加裁铁帽；7. ⽴在路边、岩⽯或其他电杆坑挖深不能满⾜要求的必须做⽔泥护墩，护墩尺⼨为上底直径80cm 下底直径120cn,⾼度80cm.。
第⼆节吊线1、吊线抱箍距杆稍40⾄60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升⾼，距杆稍不得少于25cm。
架空杆路建设与监理要点
(3) 直线线路地电杆位置应在线路路由的中心线上， 电杆中心线与路由中心线的左右偏差不大于正负 50mm，电杆本身要上下垂直。
(4) 角杆应在线路的转角点内移。水泥电杆的内移值 为100∽150mm，木杆的内移值为200∽400mm。
(5) 终端杆竖立后向拉线侧倾斜100∽200mm。
6) 监理要点：现场监理要熟记电杆在各种土质条件下
通信光缆线路建设
与
监理质量控制点
中国通信服务安徽博达监理公司
2020/6/16
中国通信服务安徽博达监理公司
1
一、概述 二、光缆线路施工工艺与验收标准
1、杆路建设的施工工艺与验收标准 2、光缆敷设的施工工艺与验收标准
三、光缆线路施工阶段的监理质量控 制点
2020/6/16
中国通信服务安徽博达监理公司
合同约定为准。
2、检查运进工地现场电杆的外观应光滑平直，不应 有麻面、裂缝、脱皮、绣斑和漏筋现象；杆根底的断 面平整，钢筋不应冒头，杆顶封闭不漏钢筋.
3、卡盘、底盘、拉线盘等混凝土制品的表面要光滑、 平整，不应有麻面、蜂窝、裂缝漏筋现象。混凝土用 的石子应采用天然砾石或碎石，不得使用风化石。
4、镀锌钢绞线、镀锌铁线、多用二线担、直线可变抱
2020/6/16
中国通信服务安徽博达监理公司
10
2020/6/16
中国通信服务安徽博达监理公司
11
(6) 水泥电杆杆根装置的位置偏差应 不大于不大于正负50mm。
(8) 监理要点：现场监理要认真检 查“U”字形抱箍的铁件质量，混凝 土卡盘的标号和钢筋配筋以标准设 计图为准，卡盘的混凝土标号通常 为400#。
标准
2.1.1 通信杆路的组成:
通信杆路一般由电杆、拉线、吊线、光（电）缆 和通信设备等组成。
新建架空杆路的重点注意事项
新建架空杆路的重点注意事项
移动本地网架空线路工程是公司投资新建的基站联网工程。
首先，为减少建设的投资成本以及质量控制，在寻找，复测路由的过程中必须注意以下几点：
1、寻找合适的路由，严禁短距离内线路出现S弯和回路
由现象，尽量缩短线路的距离。
2、线路不得长期靠近树木、房屋，以及其他通信、电力
等线路设施并行。
不能深沟内立杆架线。
3、不得无理由延长杆距，如有延长不能超出线路施工规
范规定距离。
4、线杆埋深必须达到施工规范要求，遇到沙土、松软地
质和坚硬地质回填一定要有加固。
5、角杆拉线、中端拉线偏差不得超过±0.5MM.
6、直线线路每8根做一处人字拉线（防风拉线），每30
根做一处十字拉线（防凌拉线、四方拉线）。
7、拉线包箍应固定在吊线上方间隔10厘米。
8、线路进机房时钢绞线不能和基站铁塔相连接，可以用
支撑架固定机房引进。
9、线路中大预留要按规定盘扎，小预留要规范简洁并做
保护管加以保护，做到简洁、实用、美观。
管道敷设光缆重点注意事项
1、利旧管道敷设光缆应按照设计要求的指定管孔布放：
分清A\B端。
2、工程必须复测路由，绘制准确的配盘图，避免光缆材
料的浪费。
3、布放光缆前试通管孔穿引线，积泥多的情况下必须要
冲洗管孔以免布放光缆过程中光缆受损。
4、布放光缆要用支撑架布放，严禁光缆打死结。
5、在施工过程中不得乱踩人井内任何已形成的管线。
6、井内接头盒应用螺丝固定，距上覆30CM处，预留应
顺时针盘扎，在接头盒两侧偏下位置固定。
通信光缆架空杆路的施工质量控制措施

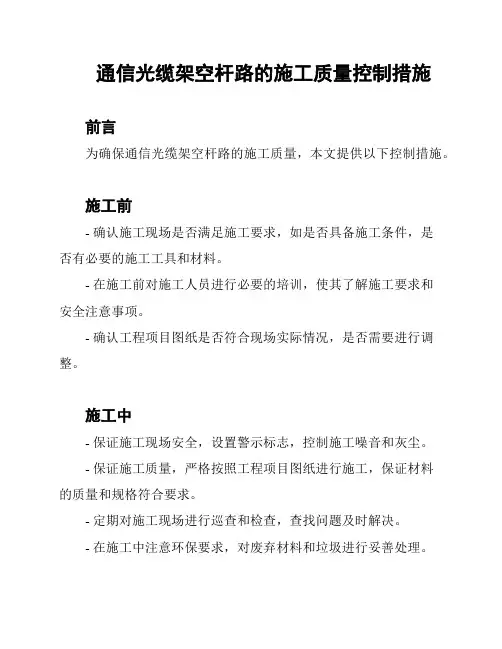

通信光缆架空杆路的施工质量控制措施
前言
为确保通信光缆架空杆路的施工质量，本文提供以下控制措施。
施工前
- 确认施工现场是否满足施工要求，如是否具备施工条件，是
否有必要的施工工具和材料。
- 在施工前对施工人员进行必要的培训，使其了解施工要求和
安全注意事项。
- 确认工程项目图纸是否符合现场实际情况，是否需要进行调整。
施工中
- 保证施工现场安全，设置警示标志，控制施工噪音和灰尘。
- 保证施工质量，严格按照工程项目图纸进行施工，保证材料
的质量和规格符合要求。
- 定期对施工现场进行巡查和检查，查找问题及时解决。
- 在施工中注意环保要求，对废弃材料和垃圾进行妥善处理。
施工后
- 对施工质量进行验收，确认是否符合工程要求。
- 整理施工记录，包括工程计划表、工时记录、材料清单、安全记录等。
- 对施工过程中出现的问题进行总结和分析，提出改进和完善措施。
结论
以上是通信光缆架空杆路施工质量控制措施的简要介绍，通过科学的施工管理和严格的施工质量控制，可以确保施工质量达到工程要求，提高通信光缆的使用效率和寿命。
架空杆路建设要点
2021/6/16
中国通信服务安徽博达监理公司
13
(2) 电杆加固措施
① 转角杆、终端杆、引上杆或其它受力 不平衡的电杆一般采用拉线或撑杆等加固 方法。为了抵消线路向电杆向下的压力， 在杆根部分设置卡盘。
② 角杆的加固，一般采用落地拉线，当 拉线必须跨越马路或受到其它障碍物的限 制时，应设高桩拉线或撑杆等。
⑥ 电缆吊线的原始垂度应符合规范要求，在20℃以下的容许偏
差不大于标准垂度的10％，在20℃以上的容许偏差不大于标准垂
度的5％。
2021/6/16
中国通信服务安徽博达监理公司
37
（2）吊线在中间电杆的装设方法因采用不同 的电杆有所不同，一般有以下几种：
• 木电杆：
一般在电杆上打穿钉洞，采用三眼单 槽夹板固定。
（3）吊板拉线如图6.1所示：
2021/6/16
中国通信服务安徽博达监理公司
24
吊板拉线图6.1
2021/6/16
中国通信服务安徽博达监理公司
25
• （5）高桩拉线
（1）高桩拉杆的埋深一般1.2米,稍部应向张 力的反侧外斜约1米。
（2）正拉线与道路的路面、其它建筑群的 最小净距满足线路最小净距要求。
（2）撑杆架设的方向，应在线路合成势力的 同侧，如是角杆时，应装在内角平分线上， 如是终端杆时，应装在线路同一直线上。而 且与线路张力同侧，这种撑杆为顶头撑杆。
2021/6/16
中国通信服务安徽博达监理公司
28
（3）在转角杆上装设撑杆时，要注意电杆稍 部的抗弯力，转角杆的角深要不大于10米。 一般情况下，当转角杆的角深超过5米时， 撑杆稍径应比一般电杆稍径增加2厘米
6.0 6.5 7.0 7.5 8.0 8.5 9.0 10.0 11.0 2021/6/1162.0
架空线路施工规范
架空线路施工常用规范一．架空杆路随工验收内容１．组装电杆：（１）.电杆规格、程式；（２）. 面向；（３）. 组装规格；（４）. 避雷针安装规格;（５）. 特殊杆组装的规格等;2.接杆:(1). 接杆的规格、质量；(2). 结合部位规格、质量等3.立杆：(1). 电杆的位置及洞深;(2). 电杆的垂直度;(3). 角杆的位置;(4). 杆根的装置规格及质量;(5). 杆洞的回土夯实情况;(6). 量杆;4.拉线:(1). 拉线程式;(2). 拉线方位与夹固或缠扎规格;(3). 拉线距高比;(4). 地锚质量(含埋深与制作);(5). 拉桩设置质量;(6). 吊把拉线质量、规格;(7). 地锚出土及位移(含地下部分);(8). 拉线坑回土;5.撑木:(1). 距高比及方法;(2). 撑木规格及质量;(3). 撑木与电杆结合部位规格、质量(4). 电杆是否进根;(5). 撑杆洞的回土6.架设线条:(1). 线条的规格线位;(2). 线条的规格质量;(3). 垂度;(4). 线条的绑扎规格;7.其他:(1). 线路与其他设施的间距(含垂直与水平);(2). 线路与高压线路的间距;(3). 其他保护措施;(4). 其他有碍杆路机械强度的情况;三.架空杆路施工(一). 杆路测量:1.杆路测量(1). 路由选择的基本原则:（6条原则）a.施工图设计;b.路由变更应依据规定或合同条款办理变更手续;c.应逐杆按设计规定的杆距丈量杆位d.确定杆位时，应根据地形、地物的情况，避免妨碍其他建设、妨碍交通；e.定杆位的同时，要核定杆高，并做好详细记录f.保证线路与其他建筑物的垂直和水平净距符合规范要求；（1）杆路与其他设施最小水平净距表名称最小水平净距备注消火栓 1.0m 指消火栓与电杆的距离地下管线0.5—1.0m 包括通信管线火车铁轨地面杆高的1—2倍人行道边石0.5m房屋建筑 2.0m 裸线线条到房屋的水平距离市区树木 1.25m郊区树木 2.0m（2）架空通信线路与其他建筑物的最小垂直净距表名称与杆路平行时与杆路交越时垂直净距备注垂直净距备注市内街道 4.5m 最低缆线到地面 5.5m 最低缆线到地面胡同（里弄） 4.0m 最低缆线到地面 5.0m 最低缆线到地面铁路 3.0m 最低缆线到地面7.0m 最低缆线到地面公路 3.0m 最低缆线到地面 5.5m 最低缆线到地面土路 3.0m 最低缆线到地面 4.5m 最低缆线到地面房屋建筑距脊0.6m距顶1.5m 最低缆线距屋脊或平顶河流 1.0m 最低缆线距最高水位时最高桅杆顶市区树木 1.0m 最低缆线到树枝顶郊区树木 1.0m 最低缆线到树枝顶通信线路0.6m 一方最低缆线与一方最高缆线（3）架空通信线路与其他电气设施交越时的最小垂直净距其他电气设施名称最小垂直净距备注架空电力线路有防雷保护设备架空电力线路无防雷保护设备1KV以下电力线 1.25m 1.25 最高线条到供电线条1-10KV以下电力线 2.0m 4.0m 最高线条到供电线条35-110KV以下电力线 3.0m 5.0m 最高线条到供电线条154—22-KV以下电力线4.0m 6.0m最高线条到供电线条供电线接户线0.6m 带绝缘层霓虹灯及其铁架、电力变压器1.6m有轨电车及无轨电车滑接线通信线路不允许架空交越(2). 杆位标桩、拉线标桩的设置a. 杆位测定后，标桩应设在杆路路由中心，杆洞之外约10厘米处；b.拉线桩应设在拉线的入地点；2.杆距: 市区:35—40米;郊区:45—50米；地形起伏地段的杆距，应与架设的线路成平行线(如下图所示)；杆距误差在2米以内时，施工单位可自行调整，并作好记录，以备修改竣工图。
杆路建设要求
第三条杆路建设施工要求（1）架空光缆线路电杆程式的选用本工程电杆选用防腐木杆，程式选用7mx14-18cm8mx14-18cm、9mx14-18cm和10mx14-18cm四种程式，普通路段选用7米木杆，过路等特殊路段根据规范要求选用其它规程的木杆。
新建杆路建设原则上满足50米/杆档（1公里20根电杆），如地形障碍不能满足，则在邻近杆档进行调整，以满足平均杆距50米的要求。
（2）电杆埋深：电杆埋深应符合下表要求：（3）拉线原则上在直线段每隔8个杆档做一处双方（防风）拉线，双方（防风）拉线采用7/2.2钢绞线，使用φ16X1800mm地锚铁柄，拉线盘选用300X500X150mm水泥拉盘。
每隔32个杆档做一处四方拉线。
防凌（顺向）拉线、角杆拉线、终端拉线采用7/2.6钢绞线，使用φ16X2100mm地锚铁柄，拉线盘选用400X600X150mm水泥拉盘。
角杆拉线应位于角杆两侧线条合力的反侧（方向）；当角深大于15米时，应装设两条终端拉线。
拉线的距、高比一般应为1，最小不小于0.75（设计另有规定除外）。
拉线的上把和中把用3.0镀锌铁线另缠紧固，规定如下：（4）吊线本工程吊线采用7/2.2钢绞线。
吊线宜与地面等距。
当坡度变更为杆距的5-10%时，吊线应加装仰、俯角辅助装置。
新建杆路上的所有角杆要加装拉线式地线，拉线式地线是借用拉线避雷的一种方式，避雷线应直接压在拉线在杆上缠绕部分下面后与光缆吊线相连。
架空光缆线路与电力设施必须保持规定的隔距；过电力线路时要安装防护套管保护，跨越1万伏及以上电力线路时，在光缆杆路上与电力线路相邻的两根电杆做吊线接地。
拉线要与吊线连接，跨电力线两端要做吊线接地，地阻不大于10欧，电力线正下方要套管保护。
吊线施工工艺：1、垂度要平整，不能下垂。
2、做吊线终端回头工艺同拉线上把。
3、吊线夹板距电杆顶的距离一般应在30公分，与建筑物、公路、其它线路交越和跨越时可根据实际进行调整。
杆路建设施工规范
架空线路建设施工规范一.杆路施工1.支承杆的选择光缆架空敷设用支承杆一般选用水泥杆，在对混泥土腐蚀较严重地区可选用经防腐处理的木杆。
水泥杆的长度不小于7m，杆梢直径不能小于150mm，主筋应为Φ5.5mm×12根高强度钢丝并有螺旋横筋；跨越公路、铁路及大型路口时应使用Φ150mm×10m 水泥杆，其主筋应为Φ5.5mm16×根，同样应有螺旋横筋。
制作水泥杆的水泥标号应符合国家有关标准。
2.根基埋入深度（1）一般土质地方，支承杆全长不足15m时，埋入深度取全长的1/6，但最小要保证1m深度。
若支承杆全长超过15m,埋入深度取2.5m。
（2）水田、泥土地带等土质较软的地方，埋入深度取全长的1/5以上。
（3）终端杆、转弯杆等有较大荷重时，埋入深度取支承杆的1/5以上。
并视情况安装拉线、支杆、拉线杆等进行加固。
（4）山区岩石地方，深埋一般取支承杆全长的1/12以上，基础用水泥等加固。
表层上的厚度小于30cm时，要去掉表土。
建杆用坑取圆形，直径取支承杆根部直径稍大一些的尺寸。
转弯杆、终端杆由于其顶端承担张力，架设时需在相反一侧末梢做成某程度的倾斜，中间杆则架成垂直状。
（参见附表1）10m 以下的水泥杆可使用专用工具依靠人力架设。
10m以上的水泥杆，一般需要使用吊车架设。
3.帮桩、杆根横木、根基加固等的安装施工在暴风，积雪地带或地质特别松软的地方，以及杆与杆之间因跨越河流、山谷而距离太大或架设光缆较多时，线路的中间杆、转弯杆、高拉力杆均应采取安装帮桩、杆根横木、增加水泥基础或扩墩等加固措施，以防强风时发生事故。
4.杆路走向与杆距杆路走向应尽量不跨越建筑物，力争避免与其他杆路较越并减少与强电杆路并行架设。
若与电力、电信杆路或地埋线路平行、较越架设时，应符合有关规定（两行平行线路相距至少应大于一个倒杆距离）并采取有效措施，以防止相互干扰和发生事故。
杆路沿公路架设时应离开公路界石以外至少10m。
架空杆路的敷设说明-监理
5.1.3.1架空杆路的敷设（1）杆路建筑要求✓《通信线路工程验收规范》（YD 5121-2010）有关规定。
✓本工程建筑地段划分为轻负荷区，新立电杆应按设计规定的杆距立杆。
一般情况下，市区杆距可为35～40m，郊区杆距可为45～50m。
当杆档为45≤L≤60时，7/2.2的吊线承重必须小于或等于1.46kg/m。
✓选用预应力离心环形钢筋混凝土电杆，杆路基本电杆程式选用7×12、或7×15、8×15等规格的电杆。
所采用的水泥杆规格程式必须符合国家标准要求,见下表：表10.环形钢筋混凝土电杆规格程式表（2）相邻杆档电缆吊线负荷不等或在30条档以上的线路终端杆以前的泄力杆等电杆上，电缆吊线应做假终结。
（3）电缆吊线在终端杆及角深大于15m的角杆上，应做终结。
（4）新立电杆回填土应夯填,每回填土30cm夯填一次，市区如无水泥、砖铺等正规地面，杆根应培土高出原地面10～15cm，效区杆根应培土高出地面10～15cm。
土质松软地段电杆底应加水泥底盘，石质地段挖深浅于规范要求的，电杆根部石砌护墩加固。
角杆角深在5m以上10m以内时使用4.0铁线双股与吊线绑扎，角深在10m以上15m 以内时吊线加辅助装置，电缆吊线在终端杆及角深大于15m的角杆上，应做终结；吊线坡度变更超过杆距的5％小于10％的时候,杆上吊线应做仰俯吊线辅助装置。
架空线路的拉线，应按下列规定选用：线路偏转角大于60°时，应设顶头拉线。
架空长杆档应设顶头拉线。
顶头拉线采用比吊线的规格大一级的钢绞线。
电杆洞深应符合下表，洞深偏差应小于±50mm。
表11.电杆洞深表拉线地锚的坑深应符合下表，偏差应小于50mm。
表12.拉线地锚坑深度表靠近高压电力设施及热闹市区的拉线，应根据设计规定加装绝缘子。
绝缘子朝上的拉线上部长度应适量，但绝缘子距路面的垂直距离应在2m以上。
人行道上及公路边的拉线宜以荧光警示棒保护。
通信架空杆路
2.1 架空杆路的施工2.1.1 立杆1、常用的电杆种类和对电杆的要求目前光缆线路上常用的电杆有木杆和水泥杆两种。
电杆是光缆的主要支持物。
电杆承受着垂直方向、顺线方向和侧面方向上的负载。
一旦电杆断倒，有可能使通信阻断，且不易修复。
因此，对电杆的第一个要求是：应具有足够的机械强度。
就使用年限而言，木杆最容易受到腐蚀，使用年限较短，一般使用寿命是5－10年，经过良好防腐处理的木杆使用寿命可达20年左右。
水泥电杆的使用寿命在30年左右。
木杆具有重量轻、运输方便、绝缘性能好等优点，其缺点是易于腐朽，自然寿命短，维护工作量大，维护费用高。
水泥杆具有使用寿命长的优点，采用水泥杆可以减轻维护工作量。
2、电杆及相关线路器材的检验（1）环形钢筋混凝土电杆检验主要项目：环形钢筋混凝土电杆杆件外表面应光滑平直，不得有麻面、裂缝、脱皮、锈斑和露筋现象。
内表面不应有塌落或露筋现象。
杆根端面平整、钢筋不冒头。
杆顶封闭良好不露钢筋，合缝处不得有漏浆。
环形钢筋混凝土电杆有下列情况之一者不得使用：有环向裂缝或纵向裂缝的；混凝土破碎部分环向周长超过1/4电杆周长、纵向长度大于50mm；混凝土破洞总表面积超过20mm2。
（2）木杆检验主要项目：木杆宜为注油杆；木杆程式应符合设计规定，其长度偏差为+200mm～－100mm，梢径偏差不大于10mm。
杆身应无硬伤、劈裂和腐朽，无高出表面20mm以上的残留节子。
杆身弯曲度不得超过杆长的2％。
木杆浸油的最浅深度不小于15mm。
（3）镀锌钢绞线检验主要项目：镀锌钢绞线的规格应符合表1.6规定。
钢绞线内钢丝应为同一直径、同一强度级别。
钢丝应紧密绞合，无交错、断裂和折弯，切断后不松散。
镀锌钢绞线的绞合应紧密均匀，不得有断股、跳股、松弛、擦伤、裂纹和露镀锌等现象。
3、立杆一般要求（1）电杆洞深应符合表1.7的规定，洞深偏差为±50mm。
表1.7 电杆洞深表（2）按设计规定的杆距立杆。
一般情况下，市区杆距为35～40m，郊区杆距为45～50m，长途杆距50m。
架空杆路建设要点
架空杆路建设要点
一、总体构图
1、总体规划：考虑到架空杆路建设的安全性及便捷性，在建设前，
必须制定一个完善的总体规划，以确保建设中不出现意外情况；
2、选址：在架空杆路建设中，必须选择山坡较低的地段，以保证路
面的坡度；另外，应避免设置架空杆路在河流、植被茂密处，以免在过程
中开辟大面积的植被；
3、制定杆路架设方案：根据现场的地形、地貌及路面宽度等要素，
确定架空杆路的位置，制定支撑架子的高度及其它设计；
4、工程估算：结合具体情况，进行工程估算，以确定架空杆路的建
设费用。
二、架空杆路的施工方法
1、勘察：在架空杆路建设前，要进行现场勘察，以确定路段的整体
情况：施工面积、架空杆路的构造、土层厚度及其它要素；
2、土石方施工：安装架空杆路时，首先要进行土石方施工，以打下
承受杆路的基础；
3、架空杆路构造：在施工之前，要根据总体规划制定架空杆路构造，以确定杆路支撑架子的高度及其它要素；
4、安装架子：根据构造方案，建立支撑架子，安装架空杆路；
5、铺设路面：在架空杆路安装完成后。
架空杆路施工规范
架空杆路施工规范Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-199982 杆路工程立杆2.1.1 电杆洞深应符合表的规定，洞深偏差为±50mm。
注：1．本表适用于中、轻负荷区通信线路。
重负荷区的杆洞深度应按本表规定值另加100～200mm。
2．12m以上的特种电杆的洞深应按设计文件规定实施。
2.1.2 按设计规定的杆距立杆。
一般情况下，市区杆距为35～40m，郊区杆距为45～50m。
2.1.3 竖立电杆应达到下列标准：1．直线线路的电杆位置应在线路路由的中心线上。
电杆中心线与路由中心线的左右偏差应不大于50mm；电杆本身应上下垂直。
2．角杆应在线路转角点内移。
水泥电杆的内移值为100～150mm，木杆内移值为200～400mm。
因地形限制或装撑木的角杆可不内移。
3．终端杆应向拉线侧倾斜100～200mm。
接杆2.2.1 应按设计规定的长度、方式、方法进行电杆接长。
2.2.2 水泥杆接杆必须采用“等径水泥电杆”叠加接长，两杆间用法兰盘或钢板圈接续。
2.2.3 本杆接杆杆高在12m以下(轻负荷的电杆杆高15m以下)时可采用单接杆；超过12m(轻负荷的电杆杆高15m以上)时应采用品接杆。
2.2.4 木杆接杆应符合下列规定：1．杆身挺直、径差较小、表面无大节疤；2．下节杆的梢径不得小于上节杆的梢径；3．单接杆的下节梢径不得小于上节杆根径的四分之三。
2.2.5图2.2.5杆根装置2.3.1 水泥电杆杆根装置应用混凝土卡盘，以“Ｕ”字形抱箍固定。
卡盘、抱箍型号、规格见附录B。
木杆杆根装置应用横木，以４.0mm钢线缠绕固定。
2.3.2 直线杆路电杆杆根装置的位置应符合下列规定：1．一般线路应按设计规定装置，无明显规定时应装在线路的一侧，但相邻杆均设杆根装置时，应交错装设。
2．杆距长度不等时应装在长杆档侧。
2.3.3 角杆、终端杆杆根装置位置应符合下列规定：1．单装置应装在拉线方向的反侧，与拉线方向呈“Ｔ”形垂直。
通信光缆架空杆路的施工规范
通信工程架空光缆线路施工规范目录第一节杆路 (1)第二节吊线 (1)第三节拉线 (2)第四节钢柄地锚 (2)第五节高拉桩撑杆吊板拉 (3)第六节光缆的器材检查 (3)第七节光缆的配盘 (3)第八节光缆的接续和安装 (4)第九节光缆架设 (4)第十节地线避雷线 (5)第十一节标志杆号 (5)水泥杆假终结安装示意图 (6)架空光缆安装图（正、辅吊） (7)光缆预留保护安装图 (8)吊线、俯仰角、角杆辅助安装示意图 (9)架空光缆接头预留保护示意图 (10)吊线泄力安装示意图 (11)单盘光缆主要技术性能表 (12)终继段光功率计算 (12)架空光缆的敷设 (14)光缆线路的保护措施 (1)第一节杆路1.选择路由根据实际地形决定,尽量避开大型建筑物、闹市与开发区，要了解当地村镇开发规划。
在测量前和测量后，一定要征求当地村镇干部同意；2.直线杆路要习开三线杆路（电力杆路、通信杆路、广电杆路）与三结杆路平行不得少于一个倒杆位。
杆路离开公路的两侧排水沟；国道20米、省道15米、县道10米、乡道5米；3.杆路穿越电力线路、长途光缆线路、一定要从下面穿过。
杆路经过长途埋式光缆，距埋式光缆15米以内不得立杆、埋拉线地锚石；4.杆路不准有急转变，要习免角杆直接穿越公路、铁路。
遇到角深大于规定值时，可将一个角杆平分成两个相等转角。
测量定要用标杆对标，角杆有角深记录，角杆要向内移10至20cm；5.配杆要根据地形高低和穿越建筑物，电力线电压大小配置杆子长度。
移动公司标准杆为7米，配置杆7米到12米，标准杆档距为50米；6.电杆埋深深度见附表（一），杆子高度不够不得加裁铁帽；7.立在路边、岩石或其他电杆坑挖深不能满足要求的必须做水泥护墩，护墩尺寸为上底直径80cm，下底直径120cm，高度80cm.。
第二节吊线1、吊线抱箍距杆稍40至60cm处，背档杆吊线抱箍可以适当降低，吊档杆抱箍可升高，距杆稍不得少于25cm。
第一层吊线与第二层吊线间距40cm；2、第一吊线应在杆路前进方向左侧，吊线位置不能任意改变方向；3、吊线的背档杆和吊档杆5米以上的应做辅助装置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(4) 角杆应在线路的转角点内移。水泥电杆的内移值 为100∽150mm，木杆的内移值为200∽300mm。
(5) 终端杆竖立后向拉线侧倾斜100∽200mm。
6) 监理要点：现场监理要熟记电杆在各种土质条件下
的埋深标准，防止施工人员用砸短水泥杆后下埋，骗
取20杆20/1深1/12的做法。
中国通信服务安徽博达监理公司
★ 按其制造时对钢筋的不同处理方式又可 分为；
＊ 预应力钢筋混凝土电杆。
＊ 非预应力钢筋混凝土电杆
2020/11/12
中国通信服务安徽博达监理公司
5
■预应力钢筋混凝土电杆和非预应力钢
筋混凝土电杆相比具备以下优点：
☆ 节约钢材约40～50%。 ☆ 减轻电杆重量10%。 ☆ 提高了抗裂性能2倍以上，消除了水纹和裂
纹。 ☆ 简化了电杆加工工艺，缩小了生产场地和
面积。 ☆ 降低了生产成本10～15%。
2020/11/12
中国通信服务安徽博达监理公司
6
■ 国家对各种规格的混凝土电杆规定了电
杆型号、标准载荷和容许弯距的标准。
电杆程式的表示方法为：
1、木杆：长度（米）×梢径（厘米） 如：7.0 ×14 2、水泥杆：邮电（YD）-杆长（米）-梢径（厘米）-容许弯矩
9
• 2.1.3、杆根装置
(1)水泥电杆的杆根装置应用钢筋混凝土卡盘， 以“U”字形抱箍固定。
(2)(2)直线杆路电杆根装置应按设计规定装 (3)置，无明确规定时，应装在线路的一侧， (4)但相邻杆均设杆根装置时，应交错装设。
2020/11/12
中国通信服务安徽博达监理公司
10
2020/11/12
（吨·米）
如：YD-8.0-15-1.27
水泥电 杆的稍径和壁厚表
电杆稍径 （厘米） 13
15
17
电杆壁厚 （厘米） 3.8
4.0
4.2
2020/11/12
中国通信服务安徽博达监理公司
7
• 2.1.2、立杆
(1) 电杆的洞深应符合表1.2的规定，洞深
偏差应小于正负50mm。
表1.2
埋深(m) 土壤 杆长
3、卡盘、底盘、拉线盘等混凝土制品的表面要光滑、 平整，不应有麻面、蜂窝、裂缝漏筋现象。混凝土用 的石子应采用天然砾石或碎石，不得使用风化石。
4、镀锌钢绞线、镀锌铁线、多用二线担、直线可变抱
箍、终端可变抱箍、拉线抱箍、终端膨胀锁拉线衬环、
三眼单槽夹板、三眼双槽夹板、U型穿钉、地锚铁柄、
转弯夹板、穿钉的规格应符合技术标准。
2020/11/12
中国通信服务安徽博达监理公司
3
二、杆路施工工艺与验收标准
■ 2.1 杆路建设的施工工艺与验收
标准
2.1.1 通信杆路的组成:
通信杆路一般由电杆、拉线、吊线、光（电）缆 和通信设备等组成。
2020/11/12
中国通信服务安徽博达监理公司
4
电杆
电杆的材料和种类
★ 通信用的混凝土电杆一般均为离心环形 钢筋混凝土电杆。
③ 在地形急剧变化或土质较为松软地段
的加固，可砌水泥护墩和采用杆根部分设
置卡盘、底盘的方法。
2020/11/12
中国通信服务安徽博达监理公司
14
电杆材料的检查要点：
1、电杆的钢筋数以建设单位和施工单位签定的施工
合同约定为准。
2、检查运进工地现场电杆的外观应光滑平直，不应 有麻面、裂缝、脱皮、绣斑和漏筋现象；杆根底的断 面平整，钢筋不应冒头，杆顶封闭不漏钢筋.
(1) 电杆在以下情况时，应考虑，以保证架空杆路的 稳定和安全。
① 作为转角杆、终端杆、引上杆时；
② 跨越铁路、公路、河流或广场等障碍物的跨越杆。
③ 电杆两侧受力不平衡时，如不同条数的光电缆、光 电缆递减点处的电杆。
④ 电杆两侧的杆距相差很大时；如长杆档、飞线等电 杆。
⑤ 地形急剧变化或土质较为松软地段的架空杆路。
2020/11/12
中国通信服务安徽博达监理公司
15
• 2.1.5、拉线的构造、种类和使用场合
拉线由“上部拉线”和“地锚拉线”两部分 所组成，上部拉线包括拉线上把和拉线中把， 地锚拉线包括拉线下把（地锚把）和水泥拉线 盘。
吊线
上部拉线 地锚拉线
2020/11/12
中国通信服务安徽博达监理公司
16
★ 拉线上把与水泥杆应用抱箍法结合，拉线 上把与木杆应用捆缚法结合。如图5.1所示：
中国通信服务安徽博达监理公司
11
(6) 水泥电杆杆根装置的位置偏差应 不大于不大于正负50mm。
(8) 监理要点：现场监理要认真检 查“U”字形抱箍的铁件质量，混 凝土卡盘的标号和钢筋配筋以标准 设计图为准，卡盘的混凝土标号通 常为400#。
2020/11/12
中国通信服务安徽博达监理公司
12
• 2.1.4、电杆的加固与防护工艺
架空杆路建设要点
一、概述 二、光缆线路施工工艺与验收标准
1、杆路建设的施工工艺与验收标准 2、光缆敷设的施工工艺与验收标准
三、光缆线路施工阶段的监理质量控 制点
2020/11/12
中国通信服务安徽博达监理公司
2
一、概述
■ 通信光缆线路建设的好坏直接关系到 整个工程的质量和建设单位的经济效益， 监理人员要认真学习光缆线路、杆路施 工工艺与验收规范，掌握监理要点，从 而提高自身的综合素质和业务知识。
石质
0.8 0.8 1.0 1.0 1.2 1.2
1.4 1.6 1.8 2.0
8
(2) 电杆应按设计规定的杆距立杆，一般情况下市区 电缆的杆距为35∽40米，郊区明线的杆距为45∽50 米。
(3) 直线线路地电杆位置应在线路路由的中心线上， 电杆中心线与路由中心线的左右偏差不大于正负 50mm，电杆本身要上下垂直。
2020/11/12
中国通信服务安徽博达监理公司
13
(2) 电杆加固措施
① 转角杆、终端杆、引上杆或其它受力 不平衡的电杆一般采用拉线或撑杆等加固 方法。为了抵消线路向电杆向下的压力， 在杆根部分设置卡盘。
② 角杆的加固，一般采用落地拉线，当 拉线必须跨越马路或受到其它障碍物的限 制时，应设高桩拉线或撑杆等。
6.0 6.5 7.0 7.5 8.0 8.5 9.0 10.0 11.0 2020/111/122.0
普通土
硬土
水田、湿地
1.2
1.0
1.3
1.2
1.0
1.3
1.3
1.2
1.4
1.3
1.2
1.4
1.5
1.4
1.6
1.5
1.4
1.6
Байду номын сангаас
1.6
1.5
1.7
1.7
1.6
1.8
1.8
1.8
1.9
2.1 中国通信服务安2.徽0博达监理公司 2.2
