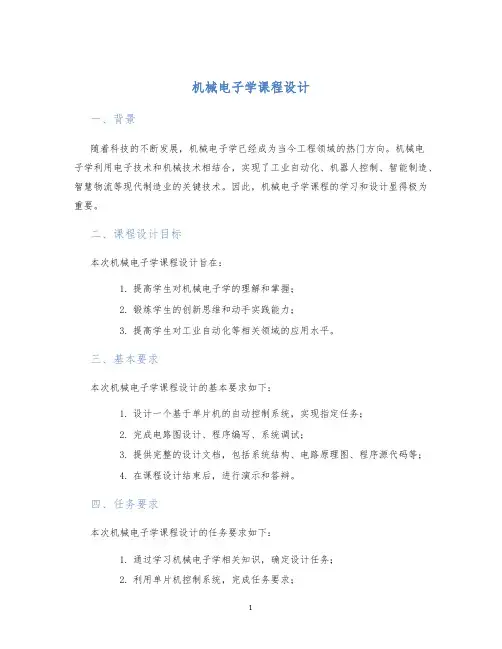

机械电子学课程设计 (2)
机械电子学课程设计一、背景随着科技的不断发展，机械电子学已经成为当今工程领域的热门方向。
机械电子学利用电子技术和机械技术相结合，实现了工业自动化、机器人控制、智能制造、智慧物流等现代制造业的关键技术。
因此，机械电子学课程的学习和设计显得极为重要。
二、课程设计目标本次机械电子学课程设计旨在：1.提高学生对机械电子学的理解和掌握；2.锻炼学生的创新思维和动手实践能力；3.提高学生对工业自动化等相关领域的应用水平。
三、基本要求本次机械电子学课程设计的基本要求如下：1.设计一个基于单片机的自动控制系统，实现指定任务；2.完成电路图设计、程序编写、系统调试；3.提供完整的设计文档，包括系统结构、电路原理图、程序源代码等；4.在课程设计结束后，进行演示和答辩。
四、任务要求本次机械电子学课程设计的任务要求如下：1.通过学习机械电子学相关知识，确定设计任务；2.利用单片机控制系统，完成任务要求；3.系统的输入输出要求清晰明确，功能稳定可靠；4.要求尽可能减少硬件元器件和软件复杂度；5.文档设计要规范、细致、完整；6.设计方案需要有可行性、可发展性和可扩展性；五、设计流程本次机械电子学课程设计的基本流程如下：1.学习机械电子学相关知识，明确任务；2.进行系统构思，编写系统框图；3.完成电路设计，进行电路图绘制；4.编写程序，进行程序调试；5.进行系统整合测试，对整个系统进行验证；6.撰写设计文档，整理技术资料；7.进行演示和答辩。
六、评分标准本次机械电子学课程设计的评分标准如下：1.系统的功能实现情况；2.系统的成本和复杂度；3.课程设计文档的质量；4.设计的创新性；5.演示和答辩的表现。
七、结语机械电子学课程设计是机械电子学专业学生的重要课程，通过本次课程设计，学生可以更深入地理解机械电子学相关知识，并提高动手实践的能力和创新思维。
同时，也可以为学生今后从事相关工作提供一个实战经验和技术储备。
希望同学们在本次课程设计中发挥自己的优势，做出出色的作品！。
机电传动同步带设计
机电传动单向数控平台设计——机械工程及自动化专业专业课程设计说明书专业：机械工程及其自动化班级：机自11-8班学生姓名：学号：指导老师：2014年12月12日目录1设计任务1.1设计任务介绍及意义1.2 设计任务明细1.3 设计的基本要求2总体方案设计2.1设计的基本依据2.2 总体方案的确定3机械传动系统设计3.1机械传动装置的组成及原理3.2主要部件的结构设计计算4电气控制系统设计4.1控制系统的基本组成4.2 电器元件的选型4.3电气控制电路的设计4.4控制程序的设计及说明5 结束语6参考文献机械部分CAD图纸下载：电控部分CAD图纸下载：1.设计任务1.1设计任务介绍及意义◆课程设计题目机电传动单向数控平台设计◆主要设计内容(1)机械传动结构设计 (2)电气控制系统◆课程设计意义：⑴培养学生综合运用所学的基础理论和专业知识，独立进行机电控制系统(产品)的初步设计工作。
⑵培养学生搜集、阅读和综合分析参考资料，运用各种标准和工具书籍以及编写技术文件的能力，提高计算、绘图等基本技能。
⑶培养学生掌握机电产品设计的一般程序和方法，进行工程师基本素质的训练。
⑷树立正确的设计思想及严肃认真的工作作风。
1.2设计任务明细：机电传动单向数控平台设计：1.21电机驱动方式：步进电机、直流伺服电机、交流伺服电机；1.22机械传动方式：螺旋丝杆、滚珠丝杆、同步皮带、链传动等；1.23电气控制方式：单片微机控制、PLC控制；1.24功能控制要求：速度控制、位置控制；1.25主要设计参数：单向工作行程——1800、1500、1200 mm；移动负载质量——100、50 kg；负载移动阻力——100、50 N；移动速度控制——3、6 m/min；1.3设计的基本要求（1）方案设计：根据课程设计任务的要求，在搜集、归纳、分析资料的基础上，明确系统的主要功能，确定实现系统主要功能的原理方案，并对各种方案进行分析和评价，进行方案选优。
机电传动单向数控平台设计 姚安
机电传动单向数控平台设计姚安机电传动单向数控平台设计——机械工程及自动化专业专业课程设计说明书专业：机械工程及其自动化班级：机自09-8班学生姓名：姚安学号：03091131 指导老师：杨雪峰 20XX年11月29日目录1设计任务设计任务介绍及意义设计任务明细设计的基本要求2总体方案设计设计的基本依据总体方案的确定3机械传动系统设计机械传动装置的组成及原理主要部件的结构设计计算4电气控制系统设计控制系统的基本组成电器元件的选型计算电气控制电路的设计控制程序的设计及说明5 结束语 62. 控制功能强为了满足对对象的控制要求，单片机的指令系统均有极丰富的条件:分支转移能力，I/O口的逻辑操作及位处理能力，非常适用于专门的控制功能。
低电压，低功耗，便于生产便携式产品为了满足广泛使用于便携式系统，许多单片机内的工作电压仅为～，而工作电流仅为数百微安。
3. 易扩展片内具有计算机正常运行所必需的部件。
芯片外部有许多供扩展用的三总线及并行、串行输入/输出管脚，很容易构成各种规模的计算机应用系统。
4. 优异的性能价格比单片机的性能极高。
为了提高速度和运行效率，单片机已开始使用RISC流水线和DSP等技术。
单片机的寻址能力也已突破64KB的限制，有的已可达到1MB和16MB，片内的ROM容量可达62MB，RAM容量则可达2MB。
于单片机的广泛使用，因而销量极大，各大公司的商业竞争更使其价格十分低廉，其性能价格比极高。
总体方案的确定参数初设如下：(1)电机驱动方式：直流伺服电机⑵机械传动方式：滚珠丝杠⑶电气控制方式：单片机控制⑷功能控制要求：速度控制⑸主要设计参数：单向最大工作行程——1500mm；移动负载质量——50kg；负载移动阻力——100N；移动速度控制——6m/min;选用矩形导轨，工作台滑动摩擦系数μ=；丝杠材料初选钢材为42CrMo，其HRC为58～60。
丝杠两端为固定支撑，每个支座安装两个25°的接触角推力球轴承，面对面安装，进行预拉伸。
机电传动单向数控平台设计
机电传动单向数控平台设计引言在现代工业制造中，数控技术在机电传动系统中扮演着重要角色。
数控技术通过引入计算机控制，可以实现高精度、高效率的运动控制，提升生产线的自动化水平。
本文将介绍一种机电传动单向数控平台的设计方案。
设计目标设计目标是开发一种机电传动的数控平台，该平台能够实现单向运动，并且通过数控系统控制运动的速度和位置。
平台需要具备以下特点：•高精度：平台的运动精度需要达到微米级别，以满足精密加工的需求。
•高速度：平台的运动速度需要快速响应，以提高生产效率。
•稳定性：平台需要具备良好的机械结构和控制算法，以保证平稳的运动。
•可扩展性：平台设计应考虑后续的扩展，支持更多的功能和工艺需求。
设计概述平台设计基于机电传动系统和数控系统的集成。
机电传动部分主要由电机、传动装置和运动轨道组成，用于实现平台的运动。
数控系统则负责控制机电传动系统，实现精确的位置和速度控制。
机电传动系统机电传动系统是平台设计中的核心部分，主要负责实现平台的运动。
以下是机电传动系统的主要组成部分：1.电机：选择合适的电机可以根据平台运动的要求，包括速度和扭矩。
一般选择无刷直流电机或步进电机。
2.传动装置：传动装置用于将电机的旋转转换为平台的线性运动。
常见的传动装置包括丝杠和导轨组合、齿轮传动等。
3.运动轨道：运动轨道是平台的运动基准，需要具备高精度和稳定性。
可选择线性导轨或空气浮动轨道。
数控系统数控系统是平台设计中的关键部分，用于对机电传动系统进行精确的控制。
数控系统的主要功能包括以下几个方面：1.运动控制：数控系统负责控制电机的转速和方向，实现平台的单向运动。
2.位置控制：数控系统监测平台的位置，并根据设定值进行调整，实现精确的位置控制。
3.速度控制：数控系统可以根据需要调整平台的运动速度，以满足不同的工作要求。
4.界面与操作：数控系统通过人机界面与操作人员进行交互，实现参数设置和监测。
设计细节机电传动单向数控平台的设计细节如下：1.选择合适的电机和传动装置，以满足平台的运动要求。
机电传动单向数控平台课程设计
一、教学目的通过课程设计培养学生综合运用所学知识和能力、提高分析和解决实际问题能力的一个重要环节，专业课程设计时建立的专业基础课程和专业方向课的基础上的，是学生根据所学课程进行的工程基本训练，课程设计的目的在于：1.培养学生综合运用所学的基础理论和专业知识，独立进行机电控制系统（产品）的初步设计工作，并结合设计或试验研究课题进一步巩固和扩大知识领域。
2.培养学生搜索、阅读和综合分析参考资料，运用各种标准和工具书籍一集编写技术文件的能力、提高计算、绘图等基本能力。
3.培养学生掌握机电产品设计的一半程序和方法，进行工程师基本素质的训练。
4.树立正确的设计思想及严肃认真的工作作风。
二、设计要求1.电机驱动方式：步进电机。
2.机械传动方式：螺旋丝杠。
3.电气控制方式：单片微机控制。
4.功能控制要求：速度控制。
5.主要设计参数：单向工作行程1000mm，移动负载质量50kg，负载移动阻力50N，移动速度控制3m/min。
三、总体方案设计2.1方案概述：本系统将采用ATMEL公司生产的MEGA-16L系列产品作为控制单元。
通过控制单片机的引脚发送的脉冲信号控制步进电机的速度然后将步进电机产生的力矩通过减速器进行一级减速之后输入螺旋丝杠端驱动工作平台的移动。
同时该系统将采用实时控制系统通过按键的控制调整当前的速度值并将速度值显示在显示系统中，显示系统由12864屏幕承担工作任务，可以显示中文字符，通过将当前的速度值显示在屏幕上可以方便控制者对系统的操作。
2.2方案特点：本系统与其他同类产品相比具有以下的特点：1.单片机控制具有较强的灵活性，可以处理多种可能发生的情况。
2.响应速度快，提高控制的实时性。
3.造价比较便宜，系统扩展方便。
4.可视化程度高，方便控制。
四、机械传动系统设计给定参数：单向工作行程：1000mm移动负载质量：50kg负载移动阻力：50N移动速度控制：3m/min4.1滑动螺旋传动计算一、确定丝杠的导程查手册知导程为10MM的丝杠其公称直径范围最大，且在这个公称直径范围内的丝杠其优先腿脚选用的稻城也为10MM,因此，确定选用导程Ph=10MM的丝杠。
(完整版)机械电子毕业课程设计
机械电子课程设计题目：数控平台设计目录机械部分设计任务 (2)总体方案设计 (3)导轨的选用 (4)滚珠丝杠、轴承的选用及核算 (5)步进电机、联轴器的选择与校核 (13)电气部分步进电机简介 (16)高耐压、大电流复合晶体管IC—ULN2003简介 (16)单片机硬件接线图以及IO分配 (20)单片机程序 (20)设计感想 (24)参考文献 (25)一、设计任务1.1设计任务介绍及意义（一）课程设计题目机电传动单向数据平台设计（二）主要内容包括(1)机械传动结构设计(2)电气测控系统（三）课程设计意义：⑴培养学生综合运用所学的基础理论和专业知识，独立进行机电控制系统(产品)的初步设计工作，并结合设计或试验研究课题进一步巩固和扩大知识领域。
⑵培养学生搜集、阅读和综合分析参考资料，运用各种标准和工具书籍以及编写技术文件的能力，提高计算、绘图等基本技能。
⑶培养学生掌握机电产品设计的一般程序和方法，进行工程师基本素质的训练。
⑷树立正确的设计思想及严肃认真的工作作风。
1.2设计任务明细：⑴电机驱动方式；步进电机、直流伺服电机、交流伺服电机⑵机械传动方式：螺旋丝杆、滚珠丝杆、同步皮带、链传动；⑶电气控制方式：单片微机控制、PLC控制；⑷功能控制要求：速度控制，位置控制；⑸主要设计参数：单向工作行程——1800、1500、1200 mm；移动负载质量——100、50 kg；负载移动阻力——50、100 N；移动速度控制——6、12 mmin1.3设计的基本要求⑴方案设计：根据课程设计任务的要求，在搜集、归纳、分析资料的基础上，明确系统的主要功能，确定实现系统主要功能的原理方案，并对各种方案进行分析和评价，进行方案选优。
⑵总体设计：针对具体的原理方案，通过对动力和总体参数的选择和计算，进行总体设计，最后给出机械系统的控制原理图或主要部件图（A2一张）。
⑶电气原理图：根据控制功能要求，完成电气控制设计，给处电气控制电路原理图（A3图一张）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机械电子方向课程设计题目：机电传动单向数控平台设计学院：机电工程学院班级：机自07-2班学生姓名：。
学号: 03071004指导教师：XXCV目录第一章前言 (3)第二章课程设计的目的、内容、要求及具体任务 (3)第一节课程设计的目的 (3)第二节课程设计的内容 (4)第三节课程设计的要求 (4)第四节课程设计的具体任务 (4)第三章总体方案设计 (5)第四章机械部分设计 (6)第一节滑动导轨的简单选择 (6)第二节螺旋丝杠的计算 (6)第三节交流伺服电机的选择 (14)第五章电气控制系统设计 (15)第一节电气控制系统设计的基本原则和设计步骤 (15)第二节PLC控制系统具体设计 (16)第三节PLC程序：语句表和梯形图 (21)第六章结束语 (30)参考文献 (30)应该改动为：3.1.。
3.2.。
等等不用第几章第一章前言现代科学技术的不断发展，极大地推动了不同学科的交叉与渗透，导致了工程领域的技术革命与改造。
在机械工程领域，由于微电子技术和计算机技术的迅速发展及其向机械工业的渗透所形成的机电一体化，使机械工业的技术结构、产品机构、功能与构成、生产方式及管理体系发生了巨大变化，使工业生产由“机械电气化”迈入了“机电一体化”为特征的发展阶段。
数控技术及装备是发展新兴高新技术产业和尖端工业的使能技术和最基本的装备,又是当今先进制造技术和装备最核心的技术。
数控技术是用数字信息对机械运动和工作过程进行控制的技术,而数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造业的渗透形成的机电一体化产品,其技术范围覆盖很多领域。
X-Y数控工作台是许多机电一体化设备的基本部件，如数控车床的纵—横向进刀机构、电子元件表面贴装设备等。
模块化的X-Y数控工作台，通常由导轨座、移动滑块、工作、丝杠螺母副，以及伺服电动机等部件构成。
其中伺服电动机做执行元件用来驱动滚珠或螺旋丝杠，丝杠螺母带动滑块和工作平台在导轨上运动，完成工作台在X、Y方向的直线移动。
导轨副、丝杠螺母副和伺服电动机等均已标准化，由专门厂家生产，设计时只需根据工作载荷选取即可。
控制系统根据需要，可以选取用标准的工作控制计算机，也可以设计专用的微机控制系统。
第二章课程设计的目的、意义、要求及具体任务第一节课程设计的目的通过课程设计培养学生综合运用所学知识和能力、提高分析和解决实际问题能力的一个重要环节，专业课程设计时建立的专业基础课程和专业方向课的基础上的，是学生根据所学课程进行的工程基本训练，课程设计的目的在于：1、培养学生综合运用所学的基础理论和专业知识，独立进行机电控制系统产品的初步设计工作，并结合设计或试验研究课题进一步巩固和扩大知识领域。
2、培养学生搜索、阅读和综合分析参考资料，运用各种标准和工具书籍一集编写技术文件的能力、提高计算、绘图等基本能力。
3、培养学生掌握机电产品设计的一半程序和方法，进行工程师基本素质的训练。
4、树立正确的设计思想及严肃认真的工作作风。
第二节课程设计的内容专业课程设计内容为机电控制系统（典型机电产品）设计，其内容包括机械传动机构和其电气控制系统设计，基本内容如下：1) 总体方案设计：根据课程设计任务的要求，在搜集、归纳、分析材料的基础上，明确系统的主要功能，确定实现系统主要功能的原理方案。
针对具体的原理方案进行总体设计，给出机电系统的工作示意图一张。
2) 机械传动系统的设计：通过对动力和传动参数的选择计算，设计机械传动系统，完成机械传动系统装配图一张。
3) 电气控制系统设计：根据控制功能要求，完成电气控制设计，给出电气控制电路原理图一张。
第三节课程设计的要求课程设计的成果最后集中表现在课程设计说明书和所绘的设计图纸上，量化要求如下：1) 每位同学采用不同方案独立完成；2) 每位同学独立完成课程设计说明书一份，A4纸30页左右，计算机打印并提交电子稿；3) 每位同学应完成设计图纸不少于三张，计算机绘图并提交电子稿。
第四节课程设计的具体任务1) 题目：机电传动单向数控平台设计2) 方案选择：电机驱动方式：步进电机●机械传动方式：螺旋丝杠●电气控制方式：PLC控制●功能控制要求：位置控制3) 主要设计参数：●单向工作行程：800 mm●移动负载质量：100kg●负载移动阻力：100N●移动速度控制：3m/s第三章总体方案设计本次设计所做的机电传动单向数控系统要求工作台沿单一坐标轴方向有精确的运动，可以对其进行速度和位置的控制。
我所设计的是用交流伺服电机直接驱动螺旋丝杠，通过丝杠将电机的转动转换成工作台的直线运动，达到数控平台的工作要求。
但是这里也存在着一些问题，因为此次课程设计要求每位同学都采用不同的方案，所以我们有几个人不得不选用螺旋丝杠，但螺旋丝杠摩擦系数大，造成其传动效率很低，与滚珠丝杠相比，实在不是最优的选择；它的优点可能就是具有自锁功能，但在现实的设计中还是选用滚珠丝杠的较多。
至于对速度和位置的控制，我选用的是PLC控制，由于在学习PLC课程时学的是西门子的PLC，故在此选用西门子S7200系列的产品，通过具体的电路设计和相关计算，可得出S7224即可达到设计要求。
而且本系统选择PLC来作控制器，与其它工控产品相比，有以下优点：1、PLC控制器适应恶劣环境，抗电磁干扰能力强，能够较好适应井下环境，系统稳定。
2、编程简单、安装简便、调试方便，响应速度快结果简单、组态方便。
3、造价比较便宜，系统扩展方便。
4、维修工作量小、维护方便，且体积小、能耗低。
综上所述，即可得出系统的工作原理图为：该图可直观的反映出此次设计平台的简单工作原理。
第四章 机械部分设计第一节 滑动导轨的简易选择1、已知条件单向行程长度：l s ＝1000mm ＝1m移动速度 ：6m/min负载质量 ：100kg寿命要求 ：每天开机8h ，一年按300个工作日，寿命5年以上2、动载荷计算寿命： 8300512000h h T =⨯⨯=行程长度寿命：3210h s s n l T T =其中，n 为每分钟往返次数：63221s V n l ===⨯次/min 所以：212000601343201000S km T ⨯⨯⨯⨯== 所设计的平台上共有滑块数M=4，所以每根导轨上使用2个滑块。
故：3()H T c a Swk F f f f c T f = 查表c f =0.81，H f =1，T f =1，w f =2，k 为寿命系数，一般取k=50km 。
因为250mg F N M==，可得： 动载荷2729a H T c N C === 通过以上计算，我们查阅相关手册，最后选用海宁金贸金属制品有限公司生产的HGH20CA 型矩形直线滑动导轨副， 其摩擦系数f=0.15。
第二节 螺旋丝杠的计算1、工作载荷F 的计算通过查阅相关资料，工作载荷Fm 是指丝杠副在驱动工作台时承受的轴向力，也叫做进给牵引力，它包括丝杠的走刀方式及与移动体重力作用在导轨上的其他切削分力相关的摩擦力，计算公式如下：矩形导轨 ： '()m L V C F KF f F F G =+++燕尾槽导轨; '(2)mL V C F KF f F F G =+++ 三角形或综合导轨：'()m L V F KF f F G =++ 其中，L F V F C F 分别为工作台进给方向载荷、垂直载荷和横向载荷（N ）；G 为移动部件的重力；k 和'f 分别为考虑颠覆力矩影响的试验参数和导轨上的摩擦系数，岁导轨形式不同而不同 对于矩形导轨： K=1.1 'f =0.15对于燕尾导轨：K=1.4 'f =0.2对于三角形或综合导轨：K=1.15 'f =0.15—0.18选取梯形导轨 所以：'()m L V F KF f F G =++ =1.15*100+0.15*100*9.8= 2622、动载荷Q 计算动载荷的计算公式为：M M Q f F =其中，L 为丝杠的寿命系数，单位为1×610转,660/10L nT =;M f 为载荷系数 ，无冲击取1—1.2 一般情况取1.2—1.5本设计中受轻度冲击，M f 故取=1.1；T 为使用寿命时间,数控机床，一般取T=15000h;n 为丝杠转速：/n v s =；s 为导程； 取s=6mm ，v=6m/min ，故n=1000r/min ；得66075015000/10675L =⨯⨯=1.12622528.11Q N =⨯=根据Q 值对丝杠进行选择，并进行行管计算。
3、滑动螺旋计算滑动螺旋副工作时主要承受转矩、轴向拉压力，设计时应根据具体工作情况，判定其失效形式，确定相应的计算准则。
滑动螺旋副的主要失效形式是磨损，故螺杆的直径和螺母的高度通常是按耐磨性计算确定的。
传力较大或受冲击载荷的传力螺旋，应校核螺杆危险截面的强度及螺母螺纹牙的剪切和弯曲强度。
对精度要求较高的受压螺杆，因其易产生侧向弯曲，需校核其稳定性。
长径比较大，转速又较高的螺杆，可能发生横向振动，应校核其临界转。
对有自锁要求的螺旋传动，要验算其能否满足自锁条件。
在进行滑动螺旋计算之前，要先选择螺纹，螺纹有梯形、锯齿形、圆形、矩形、三角形等，各有各的特点，在这里选用比较常用的梯形螺纹，其特点为：牙型角为30度，内外螺纹以锥面贴紧不易松动，与矩形螺纹相比，传动效率略低，但工艺性好，牙根强度高，对中性好；如用剖分螺母，还可以调整间隙。
下面开始计算：一、耐磨性(1) 螺杆中径2d(mm)2d≥其中，ε为螺纹形式系数(梯形螺纹)，取ε=0.8；F为轴向力，即为Q；ψ为螺母长度L与螺杆中径2d之比，选整体式螺母，故ψ=1.5；[]P为许用压强，通过查表选择：螺杆螺母材料为钢—耐磨铸铁，得[]P=8MPa故211.6d mm≥=(2) 公称直径d和螺距P根据上式算出的2d按螺纹的标准基本尺寸系列选取相应的d和P，经查表可选出：公称直径：d=16mm，螺距：p=4mm，取2d=d-0.5*P=14mm材料选择：丝杠材料45钢(不淬火)加工性能好。
轴颈处可局部热处理淬硬至40—50HRC。
用于一般传动螺母采用耐磨铸铁？(3) 导程S选取线数Z=1，因为螺距P=4mm，故导程S=Z×P=4mm。
(4) 螺母旋合长度L螺母旋合长度L=ψ2d=1.5×14=21mm。
(5) 旋合圈数m/m L P ==21/4=5.25(6) 螺纹工作高度1H因为是梯形螺纹，所以1H =0.5P=2mm(7) 螺纹相关参数 ：341c h H H a ==+=2.25 332d d h =-=11.5 Z=0.25P=1H /2 =1 1max R =0.5c a =0.125 2max R =c a =0.25 42c D d a =+ =16.5 1D d P =-=12 c a --牙顶间隙 牙顶间隙P=1.5, c a =0.15; P=2—5, c a =0.25; P=6--12c a =0.5; P=14—40, c a =121/()P F d H m π==2588.11/(3.14×14×2×5.25)=5.6 Mp(8) 压强校核：因为[]P P ≤=8，即校核合格，所以说设计正确。
