2截面与三视图(讲义及答案)

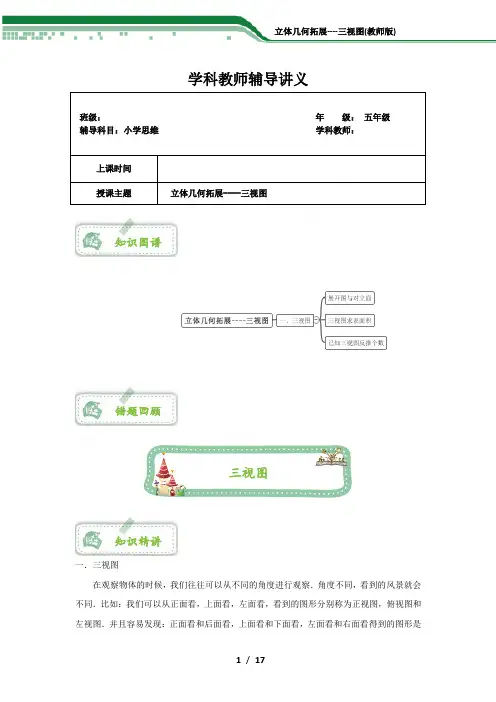

(完整版)五年级立体几何拓展----三视图专属奥数讲义
学科教师辅导讲义班级：年 级： 五年级 辅导科目：小学思维学科教师：上课时间授课主题 立体几何拓展----三视图一．三视图在观察物体的时候，我们往往可以从不同的角度进行观察．角度不同，看到的风景就会不同．比如：我们可以从正面看，上面看，左面看，看到的图形分别称为正视图，俯视图和左视图．并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是知识图谱错题回顾三视图知识精讲相同的．对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积． 二．正方体的展开图我们采用不同的剪开方法，共可以得到下面11种展开图．三．长方体的展开图观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即上面=下面=长×宽，左面=右面=宽×高，前面=后面=长×高． 四．判断图形折叠后能否围成长方体或正方体的方法．判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断．重难点：展开图、三视图及三视图求个数和表面积．上 后 前右左下 展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等．高宽长右面左面 后面下面 前面 上面三点剖析题模精选题模一：展开图与对立面例1.1.1 一个正方体的六个面上分别写着A ，B ，C ，D ，E ，F 六个字母．请你根据图中的三种摆放情况，判断每个字母的对面是______________，______________，______________【答案】 B 与D 相对，E 与A 相对，C 与F 相对 【解析】 由于正方体的6个面上写了6个不同的字母，那么每个字母在正方体的面上只能出现1次，如果2个字母在相邻的面上出现，那么它们一定不能相对．第一步，先看前2种摆放情况：在这2种摆放情况中，只有字母B 出现了2次，那么由第一种摆放可知，B 不与A 相对，也不与F 相对；由第二种摆放可知，B 不与C 相对，也不与E 相对．那么在所有的字母中，B 只能与D 相对．第二步，再看后2种摆放情况：在这2种摆放情况中，只有字母E 出现了2次，那么由第二种摆放可知，E 不与B 相对，也不与C 相对；由第三种摆放可知，E 不与D 相对，也不与F 相对．那么在所有的字母中，E 只能与A 相对．正方体有三个对面，因B 与D 相对，E 与A 相对，那么第三组对面上一定是C 与F 相对．例1.1.2 图中的四个正方体标字母的方式是完全相同的，请你利用图中已知的信息，判断A 、B 、C 的对面分别标的是哪个字母？【答案】 A 的对面标有D ，B 的对面标有F ，C 的对面标有E【解析】 由已知条件，标有C ，D 的两个面不能相对，那么或A 的对面标有D ，或B 的对面标有D ．如果标有D ，A 的两个面相对，那么“标有C ，D 的两个面不能相对”，“标有E ，A 的两个面也不能相对”这两个条件都可以满足．注意到当D 在朝右的面，E 在朝上的面时，F 在朝前的面上，那么只能是标有E ，C 的两个面相对，而标有F ，B 的两个面相对．经检验，这种情况满足题目要求．如果标有D ，B 的两个面相对，那么由于标有E ，A 的两个面也不能相对，于是标有A 的对面就是标有F 的面，而标有C 的对面就是标有E 的面．此时D 在朝后的面上，E 在朝左的面上，F 在朝下的面上．我们把六面体旋转，把D 转到朝右的面，并把E 转到朝上的面，BFA EBC FED A BCD CCEAEF D此时朝前的面上标的是A ，而朝后的面上标的是F ，与题意不符．综上所述，满足题意的答案只有一个：A 的对面标有D ，B 的对面标有F ，C 的对面标有E ．例1.1.3 如图，第1个方格内放着一个正方体木块，木块六个面上分别写着ABCDEF 六个字母．其中A 与D 相对，B 与E 相对，C 与F 相对．现在将木块标有字母A 的那个面朝上，标有字母D 的那个面朝下放在第1个方格内，然后让木块按照箭头指向，沿着图中方格滚动，当木块滚到21格时，木块向上的面上写的是哪个字母？【答案】 字母A【解析】 发现木块向左滚4格后，各个面上标的字母与初始时的情况完全一致．那么木块朝其它方向滚时也有类似的情况，即木块向任意方向连滚4格，它的各个面上标的字母不变． 所以木块向左滚4格到第5格时，各个面上标的字母与在第1格时的情况完全一致．再向下滚4格到第9格，再向右滚4格到第13格，再向下滚4格到第17格，最后向左滚4格到第21格，每次都是朝同一方向滚4格，因此在第5格，第9格，第13格，第17格，第21格木块向上的面上总是写的字母A ．例1.1.4 如图，在一个正方体的表面上写着1~6这6个自然数，并且1对着4，2对着5，3对着6．现在将正方体的一些棱剪开，使它的表面展开图如图所示．如果只知道1和2所在的面，那么6应该在哪个面上（写出字母代号）？【答案】 A【解析】 对于立方体展开图，我们可以把任一个面当作底面，把它还原成立方体的表面．如图1，观察虚线圈住的部分，可以发现写有1，A ，B 的三个面两两相邻；再观察图2的虚线圈住的部分，发现写有A ，B ，C 的三个面也两两相邻．此时，写有1的面与A 面，B 面都相邻，C 面也与A 面，B 面都相邻，因此写有1的面与C 面相对，即C 面上写的是4．1 AB C 2D 3 121A B C 2D1A B C 2D1与C 相对，C 面上写的是421 5920 19观察图3中的虚线圈住的部分，容易看出写有2的面与B 面相对，因此B 面上写的是5．则立方体展开图就如图4所示．还剩下A 面与D 面上的数字没有确定，这两个面上分别写有3和6．由于写有1的面，写有5的面与A 面两两相邻，把这三个面还原到立方体中．在图2所示的立方体中，5与2相对，在立方体朝左的侧面上；1在朝前的侧面上．在展开图中以写有1的面为朝前的侧面，A 面为下底面，则写有5的面恰好在朝左的侧面上．此时写有1的面，写有5的面都对齐了，而原立方体中下底面写有数字6，因此A 面上就是6．例1.1.5 下图是正方体，四边形APQC 是表示用平面截正方体的截面，截面的线表现在展开图的哪里呢？把大致的图形在右面展开图里画出来．【答案】 见解析【解析】 截线在展开图中如图所示：例1.1.6 右图是一个立体图形的平面展开图，图中的每个小方格都是边长为1的正方形．现在将其沿实线．．．折叠，还原成原来的立体图形，那么立体图形的体积等于_________． 图3 1A B 4 2D2与B 相对， B 面上写的是5图41 A 54 2DBPEAD CB GHQFAEDCB HGFA ． 3B ． 4C ． 5D ． 6 【答案】B【解析】 根据实线还原，体积为4． 题模二：三视图求表面积例1.2.1 下图是由5个相同的正方体木块搭成的，从上面看到的图形是（ ）．A ． A 图B ． B 图C ． C 图D ． D 图【答案】C【解析】 5个在原图均已看到，易知C 符合要求．例1.2.2 右图是由18个棱长为1cm 的小正方形拼成的立体图形，它的表面积是（ ）平方厘米．A ． 44B ． 46C ． 48D ． 50【答案】C【解析】 从正面、左面、上面分别可看见8、7、9块，故表面积为()21879248cm ⨯++⨯=．例1.2.3 右图中的一些积木是由16块棱长为2cm 的正方体堆成的，它的表面积是________2cm ．【答案】 200D ．B ．C ．A ．【解析】 从前到后的3面依次有2块、5块、7块，因此还剩162572---=块，为可看见的1块与其下方的1块．由此易知正视图、俯视图、左视图分别能看到7块、9块、8块，此外离我们最近的2块有两个面从6个方向均无法看到，综上共可看到()7982250++⨯+=个面，表面积为22250200cm ⨯=．例 1.2.4 图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少【答案】 37；三视图如下图所示；102【解析】 将此图分为从左到右的5层，分别有16、9、5、6、1块，故共有16956137++++=块．三视图见答案，分别可看见17、15、16块，其中左视图有3块“被遮挡”，因此表面积为()17151632102+++⨯=⎡⎤⎣⎦．例1.2.5 图中的立体图形由11个棱长为1的立方块搭成，这个立体图形的表面积为_______．【答案】34【解析】 按一定的顺序，从不同的角度来看这个立体图形的表面的面积． 题模三：已知三视图反推个数例1.3.1 这个图形最少是由（ ）个正方体整齐堆放而成的．正视图 俯视图 左视图A．12B．13C．14D．15【答案】B【解析】从上面看下去，最少需要：122412113++++++=．例1.3.2此图是某几何体从正面和左面看到的图形．若该几何体是由若干个棱长为1的正方体垒成的，则这个几何体的体积最小是________．【答案】6【解析】根据正视图，理论上最少需要6块．而6块可以构造出来，例如，其俯视图如下图所示．因此，体积最小为3166⨯=．例 1.3.3一个立体图形，从前面，上面，右边三个方向看到的图形都如图所示，是一个样的，那么该立体图形最多由__________块小立方体组成．【答案】23【解析】按由上到下逐层分析，各层的小立方体数目分别不超过1个、4个、8个、10个，所以该立体图形最多由23个小立方体组成．例 1.3.4有一些大小相同的正方形木块堆成一堆，从上往下看是图3-1，从前往后看是图3-2，从左往右看是图3-3，那么这堆木块最多有多少块？最少有多少块？1412212从正面看从左面看【答案】16，13【解析】43416+⨯=块，424113+⨯+=块．这堆木块最多有16块，最少有13块．例1.3.5地上有一堆小立方体，从上面看时如图1所示，从前面看时如图2所示，从左边看时如图3所示．这一堆立方体一共有几个？如果每个小立方体的棱长为1厘米，那么这堆立方体所堆成的立体图形表面积为多少平方厘米？【答案】10个；42平方厘米【解析】采用在俯视图上标数的方法来求解，只要知道俯视图上的每格有几块小立方体，就可以很轻松的得到这堆立方体所形成的立体图形的样子．首先从俯视图很容易看出，有3个格子里是没有小立方体的，而其他6个格子里至少有一个小立方体．如下图，将所得信息填入俯视图中．结合俯视图和主视图，不难看出，有两格只有1块小立方体．将所得信息填入俯视图中．同样的，结合俯视图和左视图，又可以知道有一格只有1块小立方体．将所得信息填入俯视图中．图1 图2 图3从前面看1001我们来继续考虑，左视图中最左边一排有2块小立方体，所以俯视图左上角处有2块小立方体．将所得信息填入俯视图中．同理，主视图最右边一排有2块小立方体，所以俯视图最右边中间处有2块小立方体．将所得信息填入俯视图中．不难看出，俯视图中最后剩下的那块有3个小立方体，所以俯视图中每格的小立方体数如下：于是这一堆立方体一共有21321110+++++=个． 接着很容易得到这个立体图形的样子，如下图．上下各能看到6个面，前后各能看到6个面，左右各能看到6个面，同时注意到立体图形的中间共有6个会互相遮挡的面，所以表面积是()2666642⨯+++=平方厘米．从左边看1 0 0 012 1 0 0 012 1 0 0 2 0 112 1 03 0 2 011随练1.1将一正方体纸盒沿右图所示的粗实线剪开，展开成平面图，其展开图的形状为（）．A．A图B．B图C．C图D．D图【答案】B【解析】竖向只剪了1刀，故前、后、左、右四个面应在一条线上，排除A、D．易知上、下两面不在一条线上，排除C，故选B．随练1.2水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示．如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面．则“祝”、“你”、“前”分别表示正方体的________________________．【答案】后面、上面、左面【解析】易知你、程相对，前、锦相对，祝、似相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面．随练1.3小明把五颗完全相同的骰子拼摆成一排（如图），那么这五颗骰子底面上的点数之和是__________．【答案】16【解析】根据已知推出(4,5)(1,3)(2,6)互为对立面，所以这五颗骰子底面上的点数之和是6152216++++=．随练1.4右图是由八个相同的小正方体组成而成的几何体，则从正面观察，得到的平面图随堂练习形是__________．序号）【答案】 ②【解析】 从正面看到图②，从上面看到图①，从右面看到图③．所以正确答案是图②．随练1.5 由棱长为1的正方体搭成如图所示的图形，共有__________个正方体，它的表面积是__________．【答案】 10；34【解析】 第一层有8个，第二层有2个，共10个．其三视图分别能看到4、5、8个，故表面积为()11458234⨯⨯++⨯=．随练1.6 如图，有9个边长为1米的正方体，如图所示堆成一个立体图形．该立体图形的表面积等于__________平方米．【答案】 38【解析】 利用三视图．从前面、右面、上面看依次如图所示．所以该立体图形的表面积是()26672138++⨯⨯=平方米．随练1.7 如图6，用若干个棱长为1的小正方体堆成一个大的几何体，这个几何体的表面积（含底面积）是__________．① ② ③ ④【答案】90【解析】根据三视图，大的几何体的表面积等于正视图面积+俯视图面积+右视图面积的2倍，所以是()2++⨯⨯=．1415162190随练 1.8用棱长是1厘米的小立方体拼成如图所示的立体图形，这个图形的表面积是__________平方厘米．【答案】46平方厘米【解析】如图1，从立体图形上方和下方看去，看到的都是9块小正方形．面积是9平方厘米．图1图2从四个侧面看去，看到的是图2形式的7块小正方形，面积是7平方厘米．所以立体图形的表面积为927446⨯+⨯=平方厘米．随练1.9把若干个棱长为1厘米的小正方体木块搭成一个图形，从上面和前面看到的都是如图所示的情形，这个图形最多需要__________个这样的小正方体，最少需要__________个这样的小正方体．【答案】9；7【解析】由从上方看到的结果可知第一层必有5个，且第二层至多5个；由从前面看到的结果可知共有2层，且第二层至少2个．再结合两个视图可知第二层至多4个．综上，最多9个，最少7个．作业1一个数学玩具的包装盒是正方体，其表面展开图如下．现在每方格内都填上相应的数字．已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是_____________．【答案】3，1，2【解析】正方体的平面展开图中，相对面之间一定隔着一个正方形，所以在此正方体上与“A”相对的面上的数是“0”．与“B”相对的面上的数是“2”．与“C”相对的面上的数是“1”．所以A、B、C内的三个数字依次是3，1，2．作业2把1至6各一个分别写在正方形的六个面上，每个面只写一个数字，且1与4相对，2与5相对，3与6相对，从某个角度看到的三个面上的数字如图（a）所示，从另一个角度看到的三个面如图（b）所示，那么图（b）中的“？”代表的数字是___________．A．2B．3C．4D．5【答案】A【解析】如图，4对面是1，所以在图a中把4翻到底面，顶部变成了1，如图b，而5C 2B 0A 1自我总结课后作业对面是2,所以当6转到正面时，5在左侧，右侧自然是2了，故答案是2．．作业3下图由一个正五边形，五个长方形，五个等边三角形组成，它是一个立体图形的平面展开图，那么这个立体图形有__________条棱．【答案】20【解析】此立体图形，示意图如上：共20条棱．作业4用若干个棱长为1cm的小正方体码放成如图所示的立体，则这个立体的表面积（含下底面面积）等于___________2cm．【答案】60【解析】根据三视图，我们可知，此立体图形的前面与后面，左面与右面，上面与下面的表面积分别相等．所以我们只要知道前面有11个正方形，右面有8个正方形，上面有11个面，就可求出它露在外面的面共计()11811260++⨯=个正方形，所以它的表面积是2260160cm⨯=．作业5如图，把19个边长为1厘米正方体重叠起来堆成如图所示的立方体，这个立方体的表面积是______平方厘米．【答案】54【解析】从上下左右前后六个方向看，分别可以看到9、9、8、8、10、10个小正方形面，所以总的表面积为54平方厘米．作业6图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少块？画出它的三视图，表面积是多少？【答案】30；三视图如下图所示；76【解析】将此图分为从左到右的4层，分别有11、7、5、7块，故共有1175730+++=块．三视图见答案，分别可看见13、12、11块，其中左视图有2块“被遮挡”，因此表面积为()1312112276+++⨯=⎡⎤⎣⎦．作业7由若干个相同的正方体木块搭成的立体，从正面和左面看到的图形都是右图，搭这样的立体，最少用（）个这样的木块．A．4B．5C．6D．8【答案】A【解析】按如图方式摆放即可．正视图俯视图左视图作业8由若干个棱长为1的正方体堆成的立体图形，其正视图、俯视图和左视图如下所示，请问这个立体图形体积是________．正视图俯视图左视图【答案】5【解析】由正视图和左视图可知共两层，且顶层只有1块，由俯视图可知底层有4块，故共有5块，体积为5．作业9一仓库里堆放着若干个完全相同的正方体货箱，这堆货箱的三视图如图所示，这堆真方体货箱共有______________个．【答案】9【解析】俯视图确定基座，分析每块上的高度．。
截一个几何体与三视图(4种题型)(解析版)(北师大版)
截一个几何体与三视图（4种题型）【知识梳理】一．截一个几何体（1）截面：用一个平面去截一个几何体，截出的面叫做截面．（2）截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．二．简单几何体的三视图（1）画物体的主视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．（2）常见的几何体的三视图：圆柱的三视图：三．简单组合体的三视图（1）画简单组合体的三视图要循序渐进，通过仔细观察和想象，再画它的三视图．（2）视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．（3）画物体的三视图的口诀为：主、俯：长对正；主、左：高平齐；俯、左：宽相等．四．由三视图判断几何体（1）由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．（2）由物体的三视图想象几何体的形状是有一定难度的，可以从以下途径进行分析：①根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，以及几何体的长、宽、高；②从实线和虚线想象几何体看得见部分和看不见部分的轮廓线；③熟记一些简单的几何体的三视图对复杂几何体的想象会有帮助；④利用由三视图画几何体与有几何体画三视图的互逆过程，反复练习，不断总结方法．【考点剖析】一．截一个几何体（共8小题）1．（2022秋•高新区期末）用一个平面去截一个三棱柱，截面的形状不可能是（）A．B．C．D．【分析】根据三棱柱的特点，考虑截面从不同角度和方向截取的情况．【解答】解：A、当截面与底面平行时，得到的截面的形状可能是该图形，故不符合题意；B、当截面与侧面平行时，截面就是长方形，故不符合题意；C、无论如何去截截面，截面的形状不可能是圆形．故符合题意；D、当截面与轴截面斜交时，得到的截面的形状可能是梯形，故不符合题意．故选：C．【点评】本题考查了截一个几何体的应用，主要考查学生的观察图形的能力、空间想象能力和动手操作能力．2．（2022秋•玄武区校级期末）用一个平面去截一个几何体，若截面（截出的面）的形状是四边形，则这个几何体可以是：①三棱柱；②三棱锥；③长方体；④圆柱，其中所有正确结论的序号是．【分析】根据三棱柱，三棱锥，长方体，圆柱的特征，分别分析出用一个平面去截该几何体时，可能得到的截面的形状是四边形．【解答】解：①用一个平面去截一个三棱柱，得到的图形可能是四边形；②用一个平面去截一个三棱锥，得到的图形可能是四边形；③用一个平面去截一个长方体，得到的图形可能是四边形；④用一个平面去截一个圆柱，得到的图形可能是四边形．故答案为：①②③④．【点评】本题考查了截一个几何体，截面的形状随截法的不同而改变，一般为多边形或圆，也可能是不规则图形，一般的截面与几何体的几个面相交就得到几条交线，截面就是几边形，因此，若一个几何体有几个面，则截面最多为几边形．3．（2022秋•礼泉县期末）用一个平面分别去截长方体，圆锥，三棱柱，圆柱，能得到截面是三角形的几何体有个．【分析】当截面的角度和方向不同时，圆柱体的截面无论什么方向截取圆柱都不会截得三角形．【解答】解：长方体沿体面对角线截几何体可以截出三角形；圆锥能截出三角形；三棱柱能截出三角形；圆柱不能截出三角形；所以截面可能是三角形的有3故答案为：3．【点评】本题考查了几何体的截面，掌握常见几何体的截面是解题的关键．4．（2022秋•吉州区期末）如图所示，用经过A、B、C三点的平面截去正方体的一角，变成一个新的多面体，若这个多面体的面数为m，棱数为n，则m+n＝．【分析】截去正方体一角变成一个多面体，这个多面体多了一个面，棱数不变，少了一个顶点．【解答】解：由图可得，多面体的面数是7；正方体有12条棱，被截去了3条棱，截面为三角形，增加了3条棱，故棱数不变．所以m+n＝7+12＝19．故答案为：19．【点评】本题考查了正方体的截面．明确正方体的面数，顶点数，棱的条数，形数结合，求出截去一个角后得到的几何体的面数，顶点数，棱的条数是解题的关键．5．（2022秋•茂南区期末）截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关．如图，下列几何体的截面是．【分析】根据圆柱和四棱柱的形状特点解答即可．【解答】解：用一个平面去截圆柱，截面形状是圆；用一个平面去截四棱柱，截面形状是长方形．故答案为：圆，长方形．【点评】此题考查了截一个几何体，截面的形状既与被截的几何体有关，还与截面的角度和方向有关，要熟练掌握各种几何图形．6．（2022秋•柳江区月考）如图，左面立体图形中四边形APQC表示平面截正方体的截面，请在右面展开图中画出四边形APQC的四条边．【分析】根据正方体的特征解答即可．【解答】解：截面的线在展开图中如右图的A﹣C﹣Q﹣P﹣A．【点评】此题考查正方体的展开图，解决此题的关键是抓住四边形APQC四个顶点所在的位置，再进一步确定四边形的四条边所在的平面就可容易地画出．7．（2022秋•金凤区校级月考）如图是一个长为4cm，宽为3cm的长方形纸片，将该长方形纸片绕一条边所在的直线旋转一周，然后用平面沿与AB平行的方向去截所得的几何体，求截面的最大面积（结果保留π）．【分析】长方形纸片绕一条边所在的直线旋转一周得到一个圆柱体，沿线段AB的方向截所得的几何体，计算截面比较即可得到最大面积．【解答】解：由题意可得，把长方形ABCD绕AB边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为4cm，高为3cm，用平面沿与AB平行的方向去截所得的几何体，截面是长方形，所以截面的最大面积为4×2×3＝24（cm2）；由题可得，把长方形ABCD绕AD边所在的直线旋转一周，得到的几何体为圆柱，圆柱的底面半径为3cm，高为4cm，用平面沿与AB所以截面的最大面积为32×π＝9π（cm2）；因为9π＞24，所以截面的最大面积为9πcm2．【点评】本题主要考查的是截一个几何体，点、线、面、体，能够正确得到截面的图形是解题的关键．8．（2022秋•通川区期末）如图，用一个平面去截一个三棱柱，截面的形状可能是．①三角形②四边形③五边形④六边形【分析】根据三棱柱的截面形状判断即可．【解答】解：矩形：从三棱柱的顶面垂直截下去，就会出现一个矩形截面；三角形：从三菱柱的侧面平移截过去，就可以得到一个三角形的截面；梯形：从三棱柱的顶面斜着截取下去，就可以得到一个梯形截面；五边形：从三角形的顶面往下斜着截，但是必须经过5条线，就可以得到一个五边形截面．用一个平面去截一个三棱柱，截面的形状可能是：三角形，四边形，五边形，不可能是六边形，故答案为：①②③．【点评】本题考查了截一个几何体，熟练掌握三棱柱的截面形状是解题的关键．二．简单几何体的三视图（共8小题）9．（2022秋•大东区期末）下列几何体中，从下面观察看到的形状为三角形的是（）A．B．C．D．【分析】根据俯视图的定义判断即可．【解答】解：A．该圆柱的俯视图是圆，故本选项不合题意；B．该圆锥的俯视图是圆（带圆心），故本选项不合题意；C．该三棱柱的俯视图是三角形，故本选项符合题意；D．该正方体的俯视图是正方形，故本选项不合题意；故选：C．【点评】此题主要考查了简单几何体的三视图，正确把握观察角度得出正确视图是解题关键．10．（2022秋•丰润区期末）如图几何体中，从正面看（主视图）是长方形的是（）A．B．C．D．【分析】主视图是分别从物体正面看，所得到的图形．【解答】解：A图的主视图是等腰三角形，B图的主视图是长方形，C图的主视图是梯形，D图的主视图是圆形，故选：B．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．11．（2022秋•南平期末）如图，从上面看这个圆柱，看到的平面图形是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：该几何体，从上面看到的平面图形是一个圆．故答案为：圆．【点评】本题考查了几何体的三视图，从上边看得到的图形是俯视图．12．（2022秋•禅城区期末）下列几何体中，①圆柱；②球；③棱锥；④圆锥；⑤长方体．从正面看图形是长方形的是．（填序号）【分析】从正面看图形得到是几何体的主视图，逐一分析解答即可．【解答】解：①圆柱的主视图是长方形，符合题意；②球的主视图是圆，不符合题意；③棱锥的主视图是三角形，不符合题意；④圆锥的主视图是三角形，不符合题意；⑤长方体的主视图是长方形，符合题意．故从正面看图形是长方形的是①⑤．故答案为：①⑤．【点评】本题考查了简单几何体的三视图，解题的关键是掌握常见几何体的三视图．13．（2022秋•丹徒区月考）如图所示，水平放置的长方体的底面是长为4cm、宽为2cm的长方形，它的主视图的面积为12cm2，则长方体的体积等于cm3．【分析】由主视图的面积＝长×高，长方体的体积＝主视图的面积×宽，得出结论．【解答】解：依题意，得长方体的体积＝12×2＝24（cm3）．故答案为：24．【点评】本题考查了简单几何体的三视图．关键是明确主视图是由长和高组成的．14．（2022秋•密云区期末）分别从正面、上面、左面观察下列物体，得到的平面图形完全相同的是（填写序号）．【分析】图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，根据它们三视图的形状进行判断即可．【解答】解：图①、图②、图③、图④分别是长方体，圆锥，正方体、圆柱，长方体的三视图虽然都是长方形的，但它们的大小不相同，圆锥体的主视图、左视图是三角形的，而俯视图是圆形的，正方体的三视图都是正方形的，圆柱的主视图、主视图是长方形的，但俯视图是圆形的，因此从正面、上面、左面看所得到的平面图形完全相同的是正方体，故答案为：③．【点评】本题考查简单组合体的三视图，掌握简单组合体的三视图的形状是正确判断的前提．15．（2022秋•清河区校级期末）如图是由棱长都为1cm的6块小正方体组成的简单几何体．（1）请在方格中画出该几何体的三个视图．（2）如果在这个几何体上再添加一些小正方体，并保持主视图和左视图不变，最多可以再添加块小正方体，【分析】（1）根据简单组合体三视图的画法画出相应的图形即可；（2）在俯视图上相应位置备注出相应摆放的数目即可．【解答】解：（1）该几何体的主视图、左视图和俯视图如下：（2所以最多可以添加2个，故答案为：2．【点评】本题考查简单组合体的三视图，理解视图的意义是正确解答的前提．16．（2022秋•历下区期中）如图，若干个大小相同的小立方块搭成的几何体．（1）这个几何体由个小立方块搭成；（2）从正面、左面、上面观察该几何体，分别画出你所看到的几何体的形状图．【分析】（1）根据搭建组合体的形状，或根据“从上面看”所得到的图形相应位置上所摆放的小正方体的个数得出答案；（2）根据简单组合体三视图的画法画出相应的图形即可．【解答】解：由该组合体的“俯视图”相应位置上所摆放的小正方体的个数可得，1+3+1+1+2＝8（个），故答案为：8；（2）这个组合体的三视图如下：键．三．简单组合体的三视图（共8小题）17．（2022秋•公安县期末）如图是一个由5个相同的正方体组成的立体图形，从其左面看，得到的平面图形是（）A．B．C．D．【分析】找到从左面看的图形即可得出结果．【解答】解：从其左面看，得到的平面图形是：故选：C．【点评】本题考查三视图．熟练掌握从不同的方向观察几何体，确定三视图，是解题的关键．18．（2022秋•秀英区校级期末）如图所示的几何体的左视图是（）A．B．C．D．【解答】解：从左边看，是三个长方形组成的图形．故选：B．【点评】本题考查简单几何体的三视图，注意掌握从左边看得到的图形是左视图．19．（2022秋•高邮市期末）用三个大小不等的正方体拼成了一个如图所示的几何体，若该几何体的主视图、左视图和俯视图的面积分别表示为S1、S2、S3，则S1、S2、S3的大小关系是（用“＜”从小到大连接）．【分析】根据从正面看得到的图形是主视图，从上面看得到的图形是俯视图，从左面看得到的图形是左视图，根据边角面积的大小，可得答案．【解答】解：主视图的面积是三个正方形的面积，左视图是两个正方形的面积，俯视图是一个正方形的面积，故S3＜S2＜S1，故答案为：S3＜S2＜S1．【点评】本题考查了简单组合体的三视图，分别得出三视图是解题关键．20．（2022秋•汝州市期末）如图是用7块相同的小长方体搭成的几何体．若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是．【分析】根据几何体的主视图和左视图的定义解答即可．【解答】解：若拿走一块长方体后，该几何体的主视图和左视图都没改变，则这块长方体的序号是⑤．故答案为：⑤．【点评】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“主视图疯狂盖，左视图拆违章”就更容易得到答案．21．（2022的小立方体摆成如图所示的几何体，从上面看这个几何体得到的平面图形的面积是．【分析】根据从上边看得到的图形是俯视图，可得答案．【解答】解：从上面看的平面图形是：有3列，从左到右正方形的个数分别为：1、2、1，所以从上面看这个几何体得到的平面图形的面积是4．故答案为：4．【点评】本题考查了简单组合体的三视图，从上边看得到的图形是俯视图．22．（2022秋•市中区期末）如图，请分别画出从正面、左面和上面观察该几何体看到的形状图．【分析】根据三视图的定义结合图形可得．【解答】解：如图所示：【点评】本题考查作图﹣三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．本题画几何体的三视图时应注意小正方形的数目及位置．23．（2022秋•东平县校级期末）如图，在平整的地面上，用多个棱长都为2cm的小正方体堆成一个几何体．（1）共有个小正方体；（2）求这个几何体的表面积；（3）如果现在你还有一些棱长都为2cm的小正方体，要求保持俯视图和左视图都不变，最多可以再添加个小正方体．【分析】（1）根据拼图可直接得出答案；（2）求出主视图、主视图、俯视图的面积，再根据表面积的意义进行计算即可；（3）结合三视图，在俯视图上的相应位置添加相应数量的正方体，直至最多．【解答】解：（1）根据拼图可知，堆成如图所示的几何体需要10个小正方体，故答案为：10；（2）这个组合体的三视图如图所示：因此主视图的面积为2×2×7＝28（cm2），左视图为2×2×5＝20（cm2），俯视图的面积为2×2×7＝28（cm2），∴该组合体的表面积为（28+20+28）×2+2×2×4＝168（cm2），（3）在俯视图的相应位置摆放相应数量的小正方体，使其俯视图和左视图都不变，如图所示，所以最多可以添加5个，故答案为：5．【点评】本题考查简单组合体的三视图，理解视图的意义，掌握简单三视图的画法是正确解答的关键．24．（2022秋•吉州区期末）一个几何体由一些大小相同的小正方块儿搭建，如图是从上面看到的这个几何体的形状如图，小正方形的数字表示在该位置的小正方块儿的个数，请在网格中画出从正面和左面看到的几何体的形状图．【分析】根据主视图，左视图的定义画出图形即可．【解答】解：主视图，左视图如图所示：【点评】本题考查简单组合体的三视图，解题的关键是理解三视图的定义，属于中考常考题型．四．由三视图判断几何体（共5小题）25．（2022秋•鄄城县期末）如图①所示的组合几何体，它的下面是一个长方体，上面是一个圆柱．“左”或“俯”）；（1）图②和图③是它的两个视图，在横线上分别填写两种视图的名称（填“主”、（2）根据两个视图中的尺寸，计算这个组合几何体的表面积和体积．（结果保留π）【分析】（1）找到从正面和上面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．（2）根据图形中的数据可知，长方体的长为8，宽为5，高为2，圆柱的底面直径为2，高为6，根据体积和表面积表示方法进行计算即可．【解答】解：（1）如图，故答案为：左，俯．（2）表面积为：（8×5+8×2+5×2）×2+2π×6＝132+12π，体积为：2×5×8+π×（2÷2）2×6＝80+π×1×6＝80+6π．答：这个组合几何体的表面积为132+12π，体积是80+6π．【点评】本题考查简单组合体的三视图，根据三视图得出相关数据，依据相关计算方法进行计算是得出正确答案的前提．26．（2023•东城区校级模拟）用3个同样的小正方体摆出的几何体，从三个方向看到的图形分别如图：这个几何体是（）A．B．C．D．【分析】根据三视图的得出小正方体摆出的几何体即可．【解答】解：由俯视图可知，小正方体摆出的几何体为：，故选：B．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．27．一个几何体由若干个大小相同的小立方块搭成，从左边和上边看到的平面图形如图所示，则搭成这个几何体的小立方块的个数为．【分析】根据左面看与上面看的图形，得到俯视图解答即可．【解答】解：根据左视图和俯视图，这个几何体的底层有3个小正方体，第二层有1个小正方体，所以有3+1＝4个小正方体，故答案为：4．【点评】本题考查了由三视图判断几何体，也考查了对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．如果掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就容易得到答案．28．（2022秋•驿城区校级期末）用若干大小相同的小正方体搭一个几何体，使得从正面和从上面看到的这个几何体的形状如图所示完成下列问题：（1）搭成满足如图所示的几何体最多需要个小正方体，最少需要个小正方体；（2）请在网格中画出用最多小正方体搭成的几何体的左视图．【分析】（1）在俯视图中，写出最多时，写出最少时，小正方体的个数，可得结论；（2）利用俯视图，结合主视图的特征，解决问题即可．【解答】解：（1）搭成满足如图所示主视图和俯视图的几何体最多需要：2+2+2+2+2＝10（个），最少需要1+2+1+1+2＝7（个）小正方体故答案为：10，7；（2）左视图如图所示．【点评】本题考查由三视图判断几何体，解题的关键是理解三视图的定义，属于中考常考题型．29．（2022秋•大竹县期末）如图是分别从正面、左面、上面观察一个几何体得到的图形，请解答以下问题：（1）这个几何体的名称为；（2）若从正面看到的是长方形，其长为10cm；从上面看到的是等边三角形，其边长为4cm，求这个几何体的侧面积．【分析】（1）根据三视图的知识，主视图以及左视图都是长方形，俯视图为三角形，故可判断出该几何体是三棱柱；（2）侧面积为3个长方形，它的长和宽分别为10cm，4cm，计算出一个长方形的面积，乘3即可．【解答】解：（1）这个几何体是三棱柱．故答案为：三棱柱；（2）三棱柱的侧面展开图形是长方形，长方形的长是等边三角形的周长，宽是三棱柱的高，所以三棱柱侧面展开图形的面积为：S＝3×4×10＝120（cm2）．答：这个几何体的侧面积为120cm2．【点评】本题主要考查由三视图确定几何体和求几何体的面积等相关知识，考查学生的空间想象能力．注意：棱柱的侧面都是长方形，上下底面是几边形就是几棱柱．【过关检测】一．选择题（共6小题）1．（2021秋•连州市期末）下列说法正确的是（）A．长方体的截面形状一定是长方形B．棱柱侧面的形状可能是一个三角形C．“天空划过一道流星”能说明“点动成线”D．圆柱的截面一定是长方形【分析】分别判断每个选项的对错即可．【解答】解：∵长方体的截面形状可能是长方形也可能是正方形，故A选项不符合题意，∵棱柱侧面的形状是长方形或正方形，故B选项不符合题意，∵“天空划过一道流星”能说明“点动成线”，说法正确，故C选项符合题意，∵圆柱的截面还可以是圆形，故D选项不符合题意，故选：C．【点评】本题主要考查点、线、面、体的知识，熟练利用几何直观得出正确结论是解题的关键．2．（2022•安阳一模）下列几何体的三视图不含矩形的是（）A．长方体B．圆柱C．圆锥D．三棱柱【分析】分别找出四个立体图形的三视图即可解答．【解答】解：A．长方体的三视图都是矩形，故不符合题意；B．正立的圆柱的主视图和左视图都是矩形，故不符合题意；C．正立的圆锥的俯视图是圆，主视图和左视图都是等腰三角形，故符合答题；D．正立的三棱柱的主视图和左视图都是矩形，故不符合题意，故选：C．【点评】本题考查了简单几何体的三视图，注意主视图、左视图、俯视图是分别从物体正面、左面、上面看，所得到的图形．3．（2022•五华区二模）由8化前后的两个几何体的左视图和俯视图都不改变，而主视图可能改变，则取走小正方体的方法共有（）A．4种B．5种C．6种D．7种【分析】根据主视图是从物体的正面看得到的视图，俯视图是从上面看得到的图形，左视图是左边看得到的图形，可得答案．【解答】解：如图，单独取走1或2或3或同时取走1和2或1和3或2和3，变化前后的两个几何体的左视图和俯视图都不改变，所以取走小正方体的方法共有6种，故选：C．【点评】本题考查了简单组合体的三视图，利用三视图的意义是解题关键．4．（2022•天府新区模拟）下列几何体中，截面形状不可能是圆的是（）A．B．C．D．【分析】根据每一个几何体的截面形状，即可判断．【解答】解：因为圆锥、圆柱、球的截面都可能是圆，三棱柱的截面只可能是多边形，不可能是圆，故选：D．【点评】本题考查了截一个几何体，熟练掌握每一个几何体的截面形状是解题的关键．5．（2021秋•井研县期末）如图，四个几何体分别为球体、三棱柱、圆柱体和长方体，这四个几何体中截面不可能是长方形的几何体是（）A．球体B．三棱柱C．圆柱体D．长方体【分析】根据球体、三棱柱、圆柱体和长方体的截面形状，即可判断．【解答】解：三棱柱、圆柱体和长方体的截面都有可能是长方形，球体的截面不可能是长方形，故选：A．【点评】本题考查了截一个几何体，熟练掌握球体、三棱柱、圆柱体和长方体的截面形状是解题的关键．6．（2021秋•碑林区校级期末）用一个平面去截下面几个几何体，截面不可能有圆的是（）A．圆锥B．圆柱C．棱柱D．球【分析】根据每一个几何体的截面形状判断即可．【解答】解：用一个平面去截几何体，圆锥，圆柱，球的截面都可能是圆，棱柱的截面只可能是多边形，不。

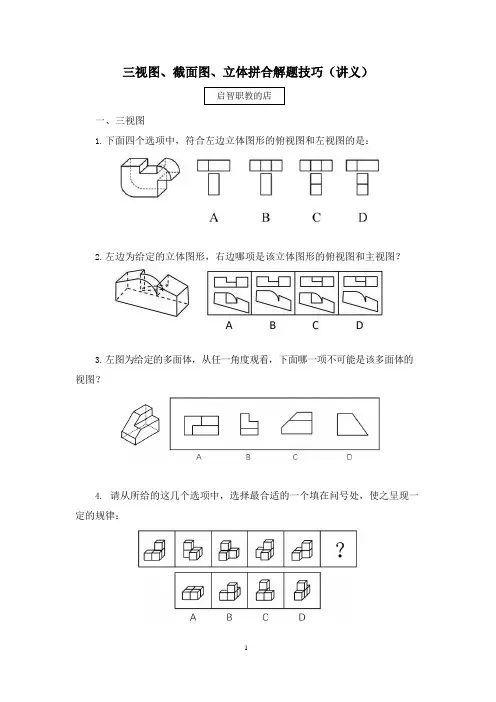

2021国考新大纲 三视图、截面图、立体拼合解题技巧 (讲义 笔记)
三视图、截面图、立体拼合解题技巧（讲义）启智职教的店一、三视图1.下面四个选项中，符合左边立体图形的俯视图和左视图的是：2.左边为给定的立体图形，右边哪项是该立体图形的俯视图和主视图？3.左图为给定的多面体，从任一角度观看，下面哪一项不可能是该多面体的视图？4.请从所给的这几个选项中，选择最合适的一个填在问号处，使之呈现一定的规律：二、截面图1.从一个圆柱体中挖去一个圆柱体和一个圆锥体，得到的立体图形如左图所示。
则右边不可能是它的截面的是（）。
2.左图给定的是在立方体中挖掉两个圆锥体的立体图形，将该立体图形从任一面剖开，右边哪一项不可能是该立体图形的截面？3.左图为给定的立体，从任意角度剖开，右边哪一项不可能是它的截面图？4.左图是给定的立体图形，将其从任一面剖开，右边哪一项不可能是该立体图形的截面？三、立体拼合1.正方形切掉一块后剩余部分如下图左侧所示，右侧哪一项是其切去部分的形状？2.下图所示的多面体为 20 个一样的小正方体组合而成，问①、②和以下哪个多面体可以组合成该多面体？3.下图为同样大小的正方体堆叠而成的多面体正视图和后视图。
该多面体可拆分为①、②、③和④共 4 个多面体的组合，问下列哪一项能填入问号处？三视图、截面图、立体拼合解题技巧（笔记）【注意】1.本节课讲解“空间类”中的三大题型，分别为三视图、截面图和立体拼合。
上述为国考近 5 年“空间类”考点分布及正确率统计，按照趋势，2020 年国考考查立体拼合的概率很大，剩余的 1 道题，截面图题的考频更高。
若为立体拼合和三视图的组合，2 道题可以做到全对。
若为立体拼合和截面图的组合，至少要对 1 道题，因为截面图题有一定难度。
2.对于每年必考的立体拼合而言，正确率很高，而 2019 年只有 40.29%的正确率，该题目本节课会进行讲解，讲解后基本能够全对，没有难度，不考查拼合，而是考查选项的技巧问题。
本节课要将重点放在截面图和立体拼合，三视图相对比较简单，节奏会偏快。
七年级数学截面与三视图(人教版)(含答案)
学生做题前请先回答以下问题问题1：举出一个几何体，使得从正面、左面、上面看到的这个几何体的形状都一样，你能举出几种？问题2：观察一个几何体的形状通常从三个方向看，从正面看（主视图），从左面看（左视图），从上面看（俯视图），从正面看可以看到几何体的________和________；从左面看可以看到几何体的________和________；从上面看可以看到几何体的________和________．问题3：在利用三视图确定小木块个数时，数字一般标在________图上．截面与三视图（人教版）一、单选题(共16道，每道6分)1.用一个平面去截五棱柱，则截面不可能是( )A.三角形B.四边形C.五边形D.圆答案：D解题思路：五棱柱的面均为平面，面面相交得直线，而不可能成为曲线，圆是由曲线构成的，所以五棱柱的截面不可能是圆．故选D．试题难度：三颗星知识点：几何体的截面2.用一个平面去截如图所示的圆锥，得到的图形不可能是( )A. B.C. D.答案：C解题思路：如果用平面去截圆锥，平面过圆锥顶点时得到的截面图形是一个等腰三角形；如果不过顶点，且平面与底面平行，那么得到的截面就是一个圆；如果不与底面平行且与底面相交，得到就是选项A中的图形；不可能是C中的直角三角形．故选C．试题难度：三颗星知识点：几何体的截面3.用一个平面去截下面的几何体，所得截面是三角形，则这个几何体不可能为( )A. B.C. D.答案：B解题思路：选项A中：正方体的截面可能是三角形、四边形、五边形或六边形；选项B中：圆柱的截面可能是长方形、圆或椭圆，不可能出现三角形；选项C中：用平行于上下底面的平面就可截出三角形；选项D中：用经过顶点且垂直于底面的平面可截出三角形．因此以上几种几何体只有圆柱的截面不可能是三角形．故选B．试题难度：三颗星知识点：几何体的截面4.如图是一个用5个完全相同的小立方块搭成的几何体，那么这个几何体的主视图是( )A. B.C. D.答案：C解题思路：主视图是从正面看，可以看到列数和层数，此几何体有3列，第1列最高2层，第2列最高1层，第3列最高1层，所以主视图是C．试题难度：三颗星知识点：几何体的三视图5.如图是一个用6个完全相同的小立方块搭成的几何体，那么这个几何体的俯视图是( )A. B.C. D.答案：D解题思路：俯视图是从上面看，可以看到列数和行数，此几何体有3行3列，第1列3行，第2列1行，第3列1行，所以俯视图是D．试题难度：三颗星知识点：几何体的三视图6.如图是由几个相同的小立方块组成的一个几何体，它的左视图是( )A. B.C. D.答案：B解题思路：左视图是从左面看，可以看到行数和层数，此几何体有2行，第1行最多2层，第2行最多1层，所以左视图是B．试题难度：三颗星知识点：几何体的三视图7.主视图、左视图、俯视图分别是下列三个图形的物体是( )A. B.C. D.答案：D解题思路：主视图是从正面看，可以看到列数和层数；左视图是从左面看，可以看到行数和层数；俯视图是从上面看，可以看到列数和行数．因此在俯视图上标数字，表示此位置上小立方块的个数．从主视图可以看出该几何体的第1列最多有2层，第2列最多有1层，第3列最多有1层；从左视图可以看出该几何体的第1行最多有2层，第2行最多有1层，如图所示，故选D．试题难度：三颗星知识点：几何体的三视图8.某几何体的三种视图如图所示，则该几何体是( )A.三棱柱B.长方体C.圆锥D.圆柱答案：D解题思路：根据几何体的主视图和左视图都是长方形，俯视图是圆，可知这个几何体是圆柱．故选D．试题难度：三颗星知识点：几何体的三视图9.如图是一个由多个相同小立方块堆积而成的几何体的俯视图，图中所示数字为该位置小立方块的个数，则这个几何体的主视图是( )A. B.C. D.答案：C解题思路：俯视图是从上面看，可以看到列数和行数；主视图是从正面看，可以看到列数和层数．又由俯视图中的每个数字是该位置小立方块的个数，可得此几何体有3列，第1列最多有3层，第2列最多有3层，第3列最多有2层，如图所示，所以其主视图为：故选C．试题难度：三颗星知识点：几何体的三视图10.如图是由几个完全相同的小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置上小立方块的个数，则这个几何体的左视图是( )A. B.C. D.答案：A解题思路：俯视图是从上面看，可以看到列数和行数；左视图是从左面看，可以看到行数和层数．又由俯视图中的每个数字是该位置小立方块的个数，可得此几何体有2行，第1行最多有1层，第2行最多有2层，如图所示，故选A．试题难度：三颗星知识点：几何体的三视图11.如图所示是由一些相同的小正方体构成的几何体的三视图，则这些相同的小正方体的个数是( )A.3个B.4个C.5个D.6个答案：B解题思路：主视图是从正面看，可以看到列数和层数；左视图是从左面看，可以看到行数和层数；俯视图是从上面看，可以看到列数和行数．因此在俯视图上标数字，表示此位置上小正方体的个数．由主视图可得该几何体有3列，第1列最多有1层，第2列最多有1层，第3列最多有2层；由左视图可得该几何体只有1行，且该行最多有2层，如图所示，因此小正方体一共有1+1+2=4（个）．故选B．试题难度：三颗星知识点：几何体的三视图12.如图所示是由一些相同的小正方体构成的几何体的三视图，这些相同的小正方体的个数是( )A.6个B.5个C.4个D.3个答案：C解题思路：主视图是从正面看，可以看到列数和层数；左视图是从左面看，可以看到行数和层数；俯视图是从上面看，可以看到列数和行数．因此在俯视图上标数字，表示此位置上小正方体的个数．由主视图可得该几何体有2列，第1列最多有2层，第2列最多有1层；由左视图可得该几何体有2行，第1行最多有1层，第2行最多有2层，如图所示，因此小正方体一共有1+2+1=4（个）．故选C．试题难度：三颗星知识点：几何体的三视图13.用小正方体搭建成的几何体，下面三个图分别是它的主视图、左视图和俯视图，那么构成这个几何体的小正方体有( )A.10个B.6个C.9个D.11个答案：A解题思路：主视图是从正面看，可以看到列数和层数；左视图是从左面看，可以看到行数和层数；俯视图是从上面看，可以看到列数和行数．因此在俯视图上标数字，表示此位置上小正方体的个数．如图，所以小正方体一共有2+1+3+2+1+1=10（个）．故选A．试题难度：三颗星知识点：几何体的三视图14.由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最少有( )A.4个B.5个C.6个D.7个答案：B解题思路：从俯视图可得该几何体是2行2列，从主视图可得第1列最多2层，第2列最多1层．当小正方体最少时（第1列只有一个为2），如图所示，所以小正方体的个数最少为1+1+1+2=5（个）．故选B．试题难度：三颗星知识点：由三视图求最多、最少问题15.如图是由一些大小相同的小正方体搭成的一个几何体的左视图和俯视图，则组成这个几何体的小正方体的个数最多有( )A.5个B.6个C.8个D.9个答案：D解题思路：从俯视图中可得该几何体是3行3列，从左视图可得第1行最多有1层，第2行最多有2层，第3行最多有1层，当小正方体最多时，如图所示，因此小正方体的个数最多有1+1+2+2+2+1=9（个）．故选D．试题难度：三颗星知识点：由三视图求最多、最少问题16.用小正方体积木搭出一个主视图和俯视图如图所示的几何体，它最多需要( )个小正方体积木．A.8B.9C.10D.11答案：B解题思路：从俯视图可得该几何体是3行3列，从主视图可得第1列最多3层，第2列最多1层，第3列最多1层．当小正方体最多时，如图所示，因此小正方体积木的个数最多有3+3+1+1+1=9（个）．故选B．试题难度：三颗星知识点：由三视图求最多、最少问题第11页共11页。
三视图(含答案)
立体几何三视图1. 如图，某几何体的三视图是三个半径相等的圆及每个圆中两条相互垂直的半径.若该几何体的体积是28π3，则它的表面积是()A. 17πB. 18πC. 20πD. 28π2. 如图是由圆柱与圆锥组合而成的几何体的三视图，则该几何体的表面积为（ ）A. 20πB. 24πC. 28πD. 32π3. 如图，网格纸上小正方形的边长为1，粗实线画出的是某几何体的三视图，该几何体由一平面将一圆柱截去一部分所得，则该几何体的体积为( )A. 90πB. 63πC. 42πD. 36π4. 一个由半球和四棱锥组成的几何体，其三视图如图所示，则该几何体的体积为（）A. 13+23πB. 13+ 23π C. 13+ 26π D. 1+ 26π5.某四棱锥的三视图如图所示，则该四棱锥的最长棱的长度为（）A. 32B. 23C. 22D. 26.某几何体的三视图如图所示，则该几何体的体积是（）A. πB. 2πC. 4πD. 8π7.某几何体的三视图如图所示（单位：cm），则该几何体的体积是（）A.8 cm3B. 12 cm3C. 32cm33D. 40cm338.已知一个三棱锥的三视图如图所示，其中俯视图是等腰直角三角形，则该三棱锥的体积为（）A. 13B. 16C. 83D. 439.如图为某几何体的三视图，根据三视图可以判断这个几何体为（）A. 圆锥B. 三棱锥C. 三棱柱D. 三棱台10.堑堵，我国古代数学名词，其三视图如图所示．《九章算术》中有如下问题：“今有堑堵，下广二丈，袤一十八丈六尺，高二丈五尺，问积几何？”意思是说：“今有堑堵，底面宽为2丈，长为18丈6尺，高为2丈5尺，问它的体积是多少？”（注：一丈=十尺）．答案是（）A. 25500立方尺B. 34300立方尺C. 46500立方尺D. 48100立方尺11.若某几何体的三视图（单位：cm）如图所示，则此几何体的体积是（）cm3A. πB. 2πC. 3πD. 4π12.某棱柱的三视图如图示，则该棱柱的体积为（）A. 3B. 4C. 6D. 1213. 某几何体的三视图如图所示，则它的体积是（ ）A. 8−2π3B. 64−16π3C. 8−π3D. 64−12π3答案和解析1.【答案】A【解析】【分析】本题考查三视图求解几何体的体积与表面积，考查计算能力以及空间想象能力．判断三视图复原的几何体的形状，利用体积求出几何体的半径，然后求解几何体的表面积．【解答】解：由题意可知三视图复原的几何体是一个球去掉其中后的几何体，如图：可得：=，R=2．它的表面积是：×4π•22+=17π．故选A．2.【答案】C【解析】解：由三视图知，空间几何体是一个组合体，上面是一个圆锥，圆锥的底面直径是4，圆锥的高是2，∴在轴截面中圆锥的母线长是=4，∴圆锥的侧面积是π×2×4=8π，下面是一个圆柱，圆柱的底面直径是4，圆柱的高是4，∴圆柱表现出来的表面积是π×22+2π×2×4=20π∴空间组合体的表面积是28π，故选：C．空间几何体是一个组合体，上面是一个圆锥，圆锥的底面直径是4，圆锥的高是2，在轴截面中圆锥的母线长使用勾股定理做出的，写出表面积，下面是一个圆柱，圆柱的底面直径是4，圆柱的高是4，做出圆柱的表面积，注意不包括重合的平面．本题考查由三视图求表面积，本题的图形结构比较简单，易错点可能是两个几何体重叠的部分忘记去掉，求表面积就有这样的弊端．3.【答案】B【解析】【分析】由三视图可得，直观图为一个完整的圆柱减去一个高为6的圆柱的一半，即可求出几何体的体积．本题考查了体积计算公式，考查了推理能力与计算能力，属于中档题．【解答】由三视图可得，直观图为一个完整的圆柱减去一个高为6的圆柱的一半，V=π•32×10-•π•32×6=63π，故选：B．4.【答案】C【解析】【分析】本题考查的知识点是由三视图求体积，根据已知的三视图，判断几何体的形状是解答的关键.由已知中的三视图可得：该几何体上部是一个半球，下部是一个四棱锥，进而可得答案.【解答】解：由已知中的三视图可得：该几何体上部是一个半球，下部是一个四棱锥，半球的直径为棱锥的底面对角线，由棱锥的底底面棱长为1，可得.故，故半球的体积为：，棱锥的底面面积为：1，高为1，故棱锥的体积，故组合体的体积为：.故选C.5.【答案】B【解析】解：由三视图可得直观图，再四棱锥P-ABCD中，最长的棱为PA，即PA===2，故选：B．根据三视图可得物体的直观图，结合图形可得最长的棱为PA，根据勾股定理求出即可．本题考查了三视图的问题，关键画出物体的直观图，属于基础题．6.【答案】A【解析】解：由三视图可知，该几何体为一圆柱通过轴截面的一半圆柱，底面半径直径为2，高为2．体积V==π．故选：A．由三视图可知，该几何体为底面半径直径为2，高为2的圆柱的一半，求出体积即可．本题的考点是由三视图求几何体的体积，需要由三视图判断空间几何体的结构特征，并根据三视图求出每个几何体中几何元素的长度，代入对应的体积公式分别求解，考查了空间想象能力．7.【答案】C【解析】解：由已知中的三视图可得，该几何体是一个正方体与一个正四棱锥的组合体，且正方体的棱长为2，正四棱锥的高为2；所以该组合体的体积为V=V 正方体+V 正四棱锥=23+×22×2=cm 3．故选：C ．根据已知中的三视图可分析出该几何体是一个正方体与一个正四棱锥的组合体，结合图中数据，即可求出体积．本题考查了由三视图求体积的应用问题，是基础题目．8.【答案】D【解析】 解：由三视图和题意知，三棱锥的底面是等腰直角三角形，底边和底边上的高分别为、，三棱锥的高是2，∴几何体的体积V==，故选：D ．由三视图和题意知，三棱锥的底面边长和三棱锥的高，由锥体的体积公式求出几何体的体积．本题考查由三视图求几何体的体积，由三视图正确复原几何体是解题的关键，考查空间想象能力．9.【答案】C【解析】解：该几何体的正视图为矩形，俯视图亦为矩形，侧视图是一个三角形，则可得出该几何体为三棱柱（横放着的）如图．故选C ．如图：该几何体的正视图与俯视图均为矩形，侧视图为三角形，易得出该几何体的形状．本题考查简单几何体的三视图，考查视图能力，是基础题．10.【答案】C【解析】解：由已知，堑堵形状为棱柱，底面是直角三角形，其体积为立方尺．故选C．由三视图得到几何体为横放的三棱柱，底面为直角三角形，利用棱柱的体积公式可求．本题主要考查空间几何体的体积．关键是正确还原几何体．11.【答案】B【解析】解：由三视图可知：此几何体为圆锥的一半，圆锥的底面半径为2，高为3，圆锥的体积为V圆锥=.此几何体的体积为.故选：B．由三视图可知：此几何体为圆锥的一半，即可得出．本题考查了由三视图恢复原几何体的体积计算，属于基础题．12.【答案】C【解析】解：由已知中的三视图可得：该几何体上部是一个以俯视图为底面四棱柱，棱柱的底面面积S=×（2+4）×2=6，棱柱的高为1，故棱柱的体积V=6．故选：C．由已知中的三视图可得：该几何体上部是一个以俯视图为底面四棱柱，进而可得答案．本题考查的知识点是由三视图，求体积和表面积，根据已知的三视图，判断几何体的形状是解答的关键．13.【答案】B【解析】解：由题意，几何体的直观图是正方体挖去一个圆锥，体积为=64-，故选B．由题意，几何体的直观图是正方体挖去一个圆锥，即可求出体积．本题考查的知识点是由三视图求体积，其中由已知中的三视图判断出几何体的形状，及棱长，高等几何量是解答的关键．。
立体几何体的截面及三视图
立体几何专题（部分内容）一.圆柱的截面用一个平面去截（分三种情形：①用与圆柱的底面平行的平面去截；②用与圆柱的底面垂直的平面去截；③用与圆柱的底面不垂直的平面去截.），观察图1，很容易得出它们分别是：圆、长方形、椭圆.图1二.圆锥的截面用一个平面去截一个圆锥体，圆、三角形、椭圆.图2三.球的截面用一个平面去截一个球体图3四.三棱锥的截面请同学们尝试用一个平面去截一个三棱锥，试判断所截得的平面图形是什么？观察图4图4五.正方体的截面（需补充两面截图）补充：三视图或投影经典考题公式：空间几何体的表面积棱柱、棱锥的表面积：各个面面积之和圆柱的表面积 ：222S rl r ππ=+ 圆锥的表面积：2Srl r ππ=+圆台的表面积：22S rl r Rl R ππππ=+++球的表面积：24SR π=扇形的面积公式2211=36022n R S lr r πα==扇形（其中l 表示弧长，r 表示半径，α表示弧度） 空间几何体的体积 柱体的体积 ：VS h =⨯底锥体的体积 ：13V S h =⨯底 台体的体积 ： 1)3V S S S S h =++⨯下下上上（ 球体的体积：343V R π=空间几何体的三视图和直观图：正俯长相等、正侧高相同、俯侧宽一样正视图：光线从几何体的前面向后面正投影，得到的投影图。
侧视图：光线从几何体的左边向右边正投影，得到的投影图。
俯视图：光线从几何体的上面向右边正投影，得到的投影图。
1、线线平行的判断：（1）、平行于同一直线的两直线平行。
（3）、如果一条直线和一个平面平行，经过这条直线的平面和这个平面相交，那么这条直线和交线平行。
（6）、如果两个平行平面同时和第三个平面相交，那么它们的交线平行。
（12）、垂直于同一平面的两直线平行。
2、线线垂直的判断：（7）、在平面内的一条直线，如果和这个平面的一条斜线的射影垂直，那么它也和这条斜线垂直。
（8）、在平面内的一条直线，如果和这个平面的一条斜线垂直，那么它和这条斜线的射影垂直。
初一数学秋季版(同步提高)第2讲---截面与三视图(教案)
学科教师辅导讲义学员编号：年级：初一课时数： 3学员姓名：辅导科目：数学学科教师：授课类型T 截一个几何体T 从不同方向看---三视图T三视图中的有关计算星级★★★★★★★授课日期及时段教学内容截一个几何体1．经历切截几何体的活动过程，体会几何体在切截过程中的变化．2．体会数学中的面与体之间的转换过程．自备长方体火腿，试着切一刀.观察截出的面是什么形状，再换一种切法.看能否截出不同形状的面？下面是几种不同的切法，请你观察截面的形状分别是什么？截几何体所得的截面①用一个平面去截正方体，可能出现下面几种情况：(括号内的是出现的截面形状)【点拨】我们知道“面与面相交得到线”，而用平面去截几何体，所得的截面就是这个平面与几何体每个面相交的线所围成的图形．正方体只有六个面，所以截面最多有六条边，即截面边数最多的图形是六边形．【注意】长方体、棱柱的截面与正方体的截面有相似之处②用平面截圆柱体，可能出现以下的几种情况：③用平面去截一个圆锥，能截出圆和三角形两种截面：④用平面去截球体，只能出现一种形状的截面——圆【拓展】几何体中的圆台、棱锥都是课外介绍的，所以我们就在这个栏目里继续为大家介绍这两种几何体的截面．⑤圆台：用平面截圆台，截面形状会有圆和梯形这两种较特殊图形，截法如下：⑥棱锥：由于棱锥同时具有棱柱的侧面是平面的特点，又具备了圆锥的锥点的特征．所以截面形状必须兼顾这两方面．截面可能出现的形状是三角形、多边形、梯形．需要记住的要点：几何体截面形状正方体三角形、正方形、长方形、梯形、五边形、六边形圆柱圆、长方形、正方形、……圆锥圆、三角形、……球圆【例1】用平面截几何体可得到平面图形，在表示几何体的字母后填上它可截出的平面图形的号码A B C D E1 2 3 4 5 6如A（1、5、6）；则B（）；C（）；D（）；E（）【参考答案】（1、4）（1、2、3、4）（5）（3、5、6）【例2】用一个平面去截①圆锥；②圆柱；③球；④五棱柱，能得到截面是圆的图形是( ) A．①②④B．①②③C．②③④D．①③④【参考答案】B【例3】(宁夏）用一个平面去截一个几何体，不能截得三角形截面的几何体是（）A．圆柱 B．圆锥 C．三棱柱 D．正方形【参考答案】A【例4】将一个正方体截去一个角，则其面数（）A.增加B.不变C.减少D.上述三种情况均有可能【参考答案】D【例5】下图是一个三棱柱，用一个平面去截这个三棱柱，可能的截面形状有_____个.【参考答案】3个我来试一试！一、判断题1.用一个平面去截一个正方体，截出的面一定是正方形或长方形.（）2.用一个平面去截一个圆柱，截出的面一定是圆. （）3.用一个平面去截圆锥，截出的面一定是三角形. （）4.用一个平面去截一个球，无论如何截，截面都是一个圆.（）二、选择题1、用一个平面去截圆锥，得到的平面不可能是（）2、用一个平面去截一个圆柱，得到的图形不可能是（）3、如图，用平面去截一个正方体，所得截面的形状应是（）4、下面几何体中，截面图形不可能是圆（）A.圆柱B.圆锥C.球D.正方体5、如图，用平面去截圆锥，所得截面的形状是（）6、用一个平面截正方体，若所得的截面是一个三角形，则留下的较大的一块几何体一定有（）A.7个面B.15条棱C.7个顶点D.10个顶点7、如图，用平面去截圆柱，截面形状是（）8、用一个平面截圆柱，则截面形状不可能是（）A.圆B.正方体C.长方体D.梯形9、用一个平面去截一个正方体，所得截面的形状可能是 .（写出所有可能的形状）10、用一个平面去截五棱柱，边数最多的截面是_______边形．【参考答案】1---8:CDBDD ACD 9. 三角形、四边形、五边形、六边形 10. 七从不同方向看----三视图1. 在观察的过程中，初步体会从不同方向观察同一物体可能看到不一样的结果． 2．能识别简单物体的三视图，会画立方体及其简单组合体的三视图．从不同的角度观察同一个物体时，可能会看到不同形状的图形.桌面上放着一个三棱锥和一个圆柱体：请说出上面的三幅图分别从哪个方向看到的？1.三视图（1）主视图：从 看到的图； （2）左视图：从 看到的图； （3）俯视图：从 看到的图； 2.画三视图的原则（如图）长对正，高平齐，宽相等；在画图时，看得见部分的轮廓线通常画成实线，看不见的轮廓线通常画成虚线。
2019年国家公务员考试行政能力测试——2018.07.05 【判断】图形推理-截面图、三视图、立体拼合
【判断】图形推理-截面图、三视图、立体拼合（讲义）一、三视图1.（2014国考）从所给的四个选项中，选择最合适的一个填入问号处，使之呈现一定的规律性：2.（2014河北）从所给的四个选项中，选择最合适的一个填入问号处，使之呈现一定的规律性：3.（2018国考）左图为给定的多面体，从任一角度观看，下面哪一项不可能是该多面体的视图？二、截面图1.（2013国考）一立方体如图所示从中挖掉一个圆锥体，然后从任意面剖开，下面哪一项不可能是该立方体的截面：2.（2017联考）如图所示，立方体上叠加圆柱体再打通一个圆柱孔，然后从任意面剖开，下面哪一项不可能是该立体的截面？3.（2015国考）一正方体如下图所示切掉了上半部分的3/4。
现在从任意面剖开，下面哪一项不可能是该多面体的截面?4.（2017河南）左图是给定的立体图形，将其从任一面剖开，下面哪一项不可能是该立体图形的截面？三、立体拼合1.（2014国考）下图中的立体图形①是由立体图形②、③和④组合而成，下列哪一项能够填入问号处：2.（2015国考）从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定规律性：3.（2016国考）①、②、③、④为四个多面体零件，问A、B、C、D四个多面体零件中的哪一个与①、②、③、④中的任一个都不能组成长方体？【判断】图形推理-截面图、三视图、立体拼合（笔记）【注意】之前很多学员问如何做截面图、三视图和立体拼合题，三视图、截面图和立体拼合虽然考频不高，但一旦考查，往往是拉分题，所以“学霸养成课”开设了专门的课程进行讲解，确保考试遇到就能得分。
一、三视图题型判定：从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定规律性：考查立体图形的三个观察角度：主视图（从正面看）俯视图（从头顶向下看）左视图（从左侧看）【注意】三视图：1.题型判定：此类题型通常出现分组分类题中，图1通常是立体图形，图2和图3通常是图1的三视图。
专题29.2 三视图(解析版)
专题29.2 三视图1.视图：从某一方向观察一个物体时，所看到的平面图形叫做物体的一个视图。
视图可以看作物体在某一方向光线下的正投影。
2.主视图、俯视图、左视图（1）对一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；（2）在水平面内得到的由上向下观察物体的视图，叫做俯视图；（3）在侧面内得到的由左向右观察物体的视图，叫做左视图。
主视图与俯视图的长对正；主视图与左视图的高平齐；左视图与俯视图的宽相等。
【例题1】如图是由5个完全相同的小正方形搭成的几何体，如果将小正方体A放到小正方体B的正上方，则它的（）A．主视图会发生改变B．俯视图会发生改变C．左视图会发生改变D．三种视图都会发生改变【答案】A【解析】根据从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，可得答案．如果将小正方体A放到小正方体B的正上方，则它的主视图会发生改变，俯视图和左视图不变．【点拨】本题考查了简单组合体的三视图，从上面看得到的图形事俯视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图．【例题2】如图是由一个长方体和一个球组成的几何体，它的主视图是（）A． B． C． D．【答案】C【解析】从正面看几何体，确定出主视图即可．几何体的主视图为：【点拨】主视图就是从几何体正面看得到的图形。
【例题3】如图所示的几何体的俯视图是（）A B C D【答案】D【解析】此几何体的俯视图如图：【点拨】找到从上面看所得到的图形即可，注意所有的看到的棱都应表现在俯视图中．【例题4】下列几何体中，俯视图不是圆的是（）A.四面体 B．圆锥C．球 D．圆柱【答案】A【解析】分别找出从图形的上面看所得到的图形即可．A.俯视图是三角形，故此选项正确；B.俯视图是圆，故此选项错误；C.俯视图是圆，故此选项错误；D.俯视图是圆，故此选项错误。
【点拨】此题主要考查了简单几何体的三视图，关键是掌握俯视图是从几何体的上面看所得到的图形．1．如图是由4个相同的小立方体搭成的几何体，则它的主视图是（）A．B．C．D．【答案】B【解析】主视图有2列，每列小正方形数目分别为1，2．如图所示：它的主视图是：．【点拨】此题主要考查了简单几何体的三视图，正确把握观察角度是解题关键．2．如图是由5个大小相同的小正方体摆成的几何体，它的俯视图是（）A． B． C． D．【答案】D【解析】根据俯视图是从上面看到的图象判定则可．从上面看下来，上面一行是横放3个正方体，左下角一个正方体．【点拨】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．3．一个物体的三视图如图所示，其中主视图和左视图是全等的等边三角形，俯视图是圆，根据图中所示数据，可求这个物体的表面积为（）A．πB．2πC．3πD．（+1）π【答案】C【解析】由三视图可知：该几何体是一个圆锥，其轴截面是一个高为的正三角形．∴正三角形的边长＝＝2．∴圆锥的底面圆半径是1，母线长是2，∴底面周长为2π∴侧面积为2π×2＝2π，∵底面积为πr2＝π，∴全面积是3π．4.某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个 B．5个C．6个 D．7个【答案】B．【解析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．由主视图和左视图可确定所需正方体个数最少时俯视图为：，则搭成这个几何体的小正方体最少有5个．5.如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C．【解析】根据俯视图是从物体的上面看得到的视图进行解答即可．从上往下看，可以看到选项C所示的图形．故选：C．6.如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是（）A．主视图B．左视图C．俯视图D．主视图和左视图【答案】C．【解析】根据从上边看得到的图形是俯视图，可得答案．从上边看是一个田字，“田”字是中心对称图形.7．如图是由4个相同的小正方体搭成的几何体，则该几何体的主视图是（）A． B．C． D．【答案】C【解析】从正面看到的图叫做主视图，从左面看到的图叫做左视图，从上面看到的图叫做俯视图．根据图中正方体摆放的位置判定则可．解：从正面看，下面一行是横放3个正方体，上面一行是一个正方体．如图所示：【点拨】本题考查了三种视图中的主视图，视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．8．下列图形中，主视图为①的是（）A．B．C． D．【答案】B．【解析】主视图是从物体的正面看得到的图形，分别写出每个选项中的主视图，即可得到答案．A．主视图是等腰梯形，故此选项错误；B．主视图是长方形，故此选项正确；C．主视图是等腰梯形，故此选项错误；D．主视图是三角形，故此选项错误.9．下列几何体中，主视图与俯视图不相同的是（）A.正方体 B．四棱锥 C．圆柱 D．球【答案】B．【解析】根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．四棱锥的主视图与俯视图不同．10.下列几何体的左视图为长方形的是（）A． B．C．D．【答案】C．【解析】找到个图形从左边看所得到的图形即可得出结论．A．球的左视图是圆；B．圆台的左视图是梯形；C．圆柱的左视图是长方形；D．圆锥的左视图是三角形．11．把图1中的正方体的一角切下后摆在图2所示的位置，则图2中的几何体的主视图为（）A．B．C．D．【答案】D．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看是一个等腰三角形，高线是虚线.12.如图所示的几何体的主视图是（）A．B．C．D．【答案】B．【解析】根据从正面看得到的图形是主视图，可得答案．从正面看第一层是两个小正方形，第二层左边一个小正方形，第三层左边一个小正方形.13．如图是由三个相同的小正方体组成的几何体，则该几何体的左视图是（）A．B．C．D．【答案】C．【解析】细心观察图中几何体中正方体摆放的位置，根据左视图是从左面看到的图形判定则可．从左边看竖直叠放2个正方形．14．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看第一层是两个正方形，第二层是左边一个正方形.15.如图是一个由5个完全相同的小正方体组成的立体图形，它的俯视图是（）A．B．C．D．【答案】B．【解析】根据从上面看得到的图形是俯视图，可得答案．从上面看第一列是两个小正方形，第二列是一个小正方形，第三列是一个小正方形.16．一个几何体由若干个相同的正方体组成，其主视图和俯视图如图所示，则这个几何体中正方体的个数最多是（）A．3 B．4 C．5 D．6【答案】C．【解析】易得这个几何体共有2层，由俯视图可得第一层立方体的个数，由主视图可得第二层立方体的可能的个数，相加即可．结合主视图和俯视图可知，左边上层最多有2个，左边下层最多有2个，右边只有一层，且只有1个．所以图中的小正方体最多5块．17．如图所示的几何体的左视图是（）A．B．C．D．【答案】D．【解析】根据从左边看得到的图形是左视图，可得答案．从左边看是两个等宽的矩形，矩形的公共边是虚线。
立体图形的截面与三视图讲义知识点经典例题练习
立体图形的截面与三视图【知识要点】1．截面：一个平面与一个几何体相交所截得的图形叫做截面. 2．三视图法：（1）主视图：从正面看到的图形叫做主视图； （2）左视图：从左面看到的图形叫做左视图； （3）俯视图：从上面看到的图形叫做俯视图. 3．欧拉公式：面数＋顶点数－边数=2（2=-+e v f ）【典型例题】例1． 用一个平面去截三棱柱最多可以截得五边形；用一个平面去截四棱柱最多可以截得六边形，用一个平面去截五棱柱最多可以截得七边形；如果用一个平面去截n 棱柱，最多能截得几边形？例2． 如图所示是由小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置的小立方体的个数，请画出它的主视图和左视图.例3．如图是由小立方体搭成的几何体,从不同方向看几何体,分别画出它们 的三种视图， 并在小正方形内填上表示该位置的小正方体个数的数字.例4．用小方块搭成的一个几何体，从不同的方向观察得到三视图如图所示，试确定该几何体用了多少块小方块.主视图左视图例5. 用小立方块搭成一个几何体，使它的主视图和俯视图如下图所示，这样的几何体只有一种吗？它最多需要多少个小立方体？最少需要多少个立方体？如何摆放？【初试锋芒】1. 三棱柱的表面展开图是________形和_________形2. 一个平面去截一个正方体，截面的形状不可能是（）A．长方形B．三角形C．梯形D．七边形3. 正方体的截面中，边数最多的多边形是（）A．四边形B．五边形C．六边形D．七边形4. 把一个正方体截去一个角剩下的几何体最多有（）A．4个面B．5个面C．6个面D．7个面5. 如图所示．是一个几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，那么这个几何体的主视图和左视图是（）6. 在下列立体图形中，不属于多面体的是（）A．正方体B．三棱柱 C．长方体 D．圆锥体7. 下图是一些立体图形的三视图，请在括号内填上立体图形的名称.8.请画出图中几何体的主视图、左视图、俯视图.9.一些正方体的积木堆在桌上，从前、左两个方向看去，看到的主视图、左视图都如图1所示，从上面看下去，看到的俯视图如图2所示.试求该物体由几个小正方体组成？22 112 11B22 112 221 212 11C22 123D2 12俯视图图1 图2 从10.下图是由几个小立方块所搭几何体的俯视图，小正方形中的数字表示该位置 小立方块的个数，请画出这个几何体的主视图和左视图.【大显身手】1．用一个平面去截一个几何体,截出的面叫 .2．用一个平面去截一个几何体,如果截面是梯形,那么这个几何体可能为 3．如图是11个小立方体搭成的几何体,从不同方向看几何体,分别画出它们 的三种视图，并在小正方形内填上表示该位置的小正方体个数的数字.4．如图是小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置 的小立方块的个数，请你画出它们的主视图与左视图.。
截面与三视图
第二讲截面与三视图（一）截一个几何体截面：用一个平面去截一个几何体，截出的面叫做截面。
（1）用一个截面去截长方体或正方体，截面可能是等腰三角形、等边三角形、但不可能是三角形，也可能是正方形，长方形，梯形，五边形等，最多可截得边形。
可能出现：锐角三角形，等边、等腰三角形；正方形，长方形，平行四边形，菱形，不等腰梯形，等腰梯形；五边形；六边形，正六边形。
不可能出现：钝角、直角三角形，直角梯形，正五边形，七边形或更多变形（2）用一个截面去截圆柱，截面可能是正方形，长方形，圆或椭圆。
（3）用一个截面去截圆锥，截面可能是等腰三角、圆、抛物线形或椭圆。
（4）三棱锥的截面可以是三角形、长方形、四边形。
其中四边形可以是特殊的矩形、梯形。
截面的形状多为圆和多边形，也可能是不规则图形，一般与下面两点有关：（1）几何体的形状；（2）切截的方向和角度一般的，截面与几何体的几个面相交，就得到几条交线，截面与平面相交就得到几边形;截面与曲面相交，得到曲线，截面是圆或不规则图形。
（二）从三个不同方向观察物体我们从不同方向观察物体时，从正面看到的图形叫做主视图，从左边看到的图形叫做左视图，从上面看到的视图叫做俯视图。
典型例题讲解：例1.用一个平面去截圆锥，截面图形不可能是（）A．B．C．D．例2.把正方体的八个角切去一个角后，余下的图形有（）条棱．A．12或15B．12或13C．13或14D．12或13或14或15例3.如图所示的正方体，用一个平面截去它的一个角，则截面不可能是（A．锐角三角形B．等腰三角形C．等腰直角三角形D．等边三角形例4.如图，由三个小立方体搭成的几何体的俯视图是（）A．B．C．D．例5.如图是某几何体的三视图，其侧面积（）A．6B．4πC．6πD．12π例6.如图是几个相同的小正方体搭成的几何体的两种视图，则搭成这个几何体的小正方体的个数是（）A．7B．6C．5D．4例7.如图所示，几何体是由一些大小相同的小正方体组成，其三视图中面积最小的是（）A．主视图B．左视图C．俯视图D．都一样例8.如图是一个由相同小正方体搭成的几何体俯视图，小正方形中的数字表示在该位置上的小正方体的个数，则这个几何体的主视图是（）A．B．C．D．随堂练习：1（易）．一个平面截圆柱，则截面形状不可能是（）A．圆B．三角形C．长方形D．梯形2（易）．给出以下四个几何体，其中不能截出圆的几何体是（）A．球B．圆锥C．正方体D．圆柱3（易）．用平面去截下列几何体，不能截出三角形的是（）A．B．C．D．4（易）．用平面去截如图所示的三棱柱，截面形状不可能是（）A．三角形B．四边形C．五边形D．六边形5（易）．用一个平面分别去截：①球；①四棱柱；①圆锥；①圆柱；①正方体．截面可能是三角形的有（）A．4个B．3个C．2个D．1个6（易）．用一个平面去截一个几何体，不能截得三角形截面的几何体是（）A．圆柱B．圆锥C．三棱柱D．正方体7（易）．用平面去截下列几何体，截面的形状不可能是圆的几何体是（）A．球B．圆锥C．圆柱D．正方体8（易）.如图所示的几何体的主视图是（）A．B．C．D．9（易）．如图是一个几何体的三视图，则这个几何体的全面积是（）A．14πB．24πC．26πD．36π10（中）.下图是由大小一样的小正方块摆成的立体图形的三视图，它共用多少个小正方块摆成（）A．5B．8C．7D．611（中）．由一些完全相同的小立方块搭成的几何体的主视图、俯视图如图所示，那么搭成这个几何体最少用的小立方块的个数是（）A．8B．7C．6D．512（中）．某物体的展开图如图，它的左视图为（）A．B．C．D．13（难）．如图，是一个几何体的三视图，根据图中标注的数据可求得这个几何体的体积为（）A．24πB．32πC．36πD．48π14（难）．如图，上下底面为全等的正六边形礼盒，其正视图与侧视图均由矩形构成，正视图中大矩形边长如图所示，侧视图中包含两全等的矩形，如果用彩色胶带如图包扎礼盒，所需胶带长度至少为（）A．320cm B．395.24cm C．431.77cm D．480cm15（中）．在一仓库里堆放着若干个相同的正方体货箱，仓库管理员将这堆货箱的三视图画了出来，如图所示，则这堆正方体货箱共有（）A．9箱B．10箱C．11箱D．12箱16（中）．用若干个小立方块搭一个几何体，使得它的左视图和俯视图如图所示，则所搭成的几何体中小立方块最多有（）A．15个B．14个C．13个D．12个17（难）．一个几何体是由一些大小相同的小正方块摆成的，其主视图与俯视图如图所示，则组成这个几何体的小正方块最多有（）A．7个B．6个C．5个D．4个18（难）．若干桶方便面摆放在桌子上，如图所示是它的三视图，则这一堆方便面共有（）A．6桶B．7桶C．8桶D．9桶19（难）如图①是圆柱被一个平面斜切后得到的几何体，请类比梯形面积公式的推导方法（如图①），推导图①几何体的体积为．（结果保留π）。
2019年国家公务员考试行政能力测试——2018.07.05 【判断】图形推理-截面图、三视图、立体拼合
【判断】图形推理-截面图、三视图、立体拼合主讲教师：周洁授课时间：2018.07.05【判断】图形推理-截面图、三视图、立体拼合（讲义）一、三视图1.（2014国考）从所给的四个选项中，选择最合适的一个填入问号处，使之呈现一定的规律性：2.（2014河北）从所给的四个选项中，选择最合适的一个填入问号处，使之呈现一定的规律性：3.（2018国考）左图为给定的多面体，从任一角度观看，下面哪一项不可能是该多面体的视图？二、截面图1.（2013国考）一立方体如图所示从中挖掉一个圆锥体，然后从任意面剖开，下面哪一项不可能是该立方体的截面：2.（2017联考）如图所示，立方体上叠加圆柱体再打通一个圆柱孔，然后从任意面剖开，下面哪一项不可能是该立体的截面？3.（2015国考）一正方体如下图所示切掉了上半部分的3/4。
现在从任意面剖开，下面哪一项不可能是该多面体的截面?4.（2017河南）左图是给定的立体图形，将其从任一面剖开，下面哪一项不可能是该立体图形的截面？三、立体拼合1.（2014国考）下图中的立体图形①是由立体图形②、③和④组合而成，下列哪一项能够填入问号处：2.（2015国考）从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定规律性：3.（2016国考）①、②、③、④为四个多面体零件，问A、B、C、D四个多面体零件中的哪一个与①、②、③、④中的任一个都不能组成长方体？【判断】图形推理-截面图、三视图、立体拼合（笔记）【注意】之前很多学员问如何做截面图、三视图和立体拼合题，三视图、截面图和立体拼合虽然考频不高，但一旦考查，往往是拉分题，所以“学霸养成课”开设了专门的课程进行讲解，确保考试遇到就能得分。
一、三视图题型判定：从所给四个选项中，选择最合适的一个填入问号处，使之呈现一定规律性：考查立体图形的三个观察角度：主视图（从正面看）俯视图（从头顶向下看）左视图（从左侧看）【注意】三视图：1.题型判定：此类题型通常出现分组分类题中，图1通常是立体图形，图2和图3通常是图1的三视图。
截面与三视图(通用版)
截面与三视图（通用版）试卷简介:几何体的截面；由视图判断几何体中小木块的个数．一、单选题(共20道，每道5分)1.已知一不透明的正方体的六个面上分别写着1至6六个数字,如图是我们能看到的三种情况,那么1和2的对面数字分别是( )A.3,4B.4,5C.3,6D.3,52.如图,用一个平面去截下面的几何体,所得截面是三角形,则这个几何体不可能为( )A. B. C. D.3.用一个平面去截一个几何体,得到的截面形状是长方形,那么这个几何体可能是( )A.正方体、长方体、圆锥B.圆柱、球、长方体C.正方体、长方体、圆柱D.正方体、圆柱、球4.用一个平面去截一个正方体,截出的图形不可能是( )A.三角形B.五边形C.六方形D.七边形5.下列水平放置的四个几何体中,主视图与其他三个都不相同的是( )A. B. C. D.6.)如图是一个由多个相同小正方体堆积而成的几何体的俯视图,图中所示数字为该位置小正方形的个数,则这个几何体的左视图是( )A. B. C. D.7.如图是由六个完全相同的正方体堆成的几何体,则这个几何体的主视图是( )A. B. C. D.8.如图是有几个相同的小正方体组成的一个几何体,它的左视图是( )A. B. C. D.9.主视图、左视图、俯视图分别是下列三个图形的物体是( )A. B. C. D.10.仓库里堆积着正方体的货箱若干,根据如图所示的三视图可得出箱子的个数是( )A.6B.7C.8D.911.如图是一个由多个相同小正方体堆积而成的几何体的俯视图,图中所示数字为该位置小正方体的个数,则这个几何体的主视图是( )A. B. C. D.12.如图所示是由一些相同的小正方体构成的几何体的三视图,这些相同的小正方体的个数是( )A.3B.4C.5D.613.由一些大小相同的小正方体搭成的几何体的主视图与左视图如图所示,则搭成这个几何体的小正方体的个数最多为( )A.3B.4C.5D.614.由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示,则组成这个几何体的小正方体的个数最少有( )A.4B.5C.6D.715.如图是一个由若干个相同的小正方体组成的几何体的三视图,则组成这个几何体的小正方体的个数是( )A.9B.8C.7D.616.如图是由一些大小相同的小正方体搭成的一个几何体的主视图和左视图,则组成这个几何体的小正方体的个数最多为( )个.A.6B.9C.14D.1117.一个几何体是由若干个相同的小正方体组成的,其主视图和左视图如图所示,则这个几何体最多可由( )个这样的小正方体组成.A.12B.13C.14D.1818.如图是由一些大小相同的小正方体搭成的一个几何体的左视图和俯视图,则组成这个几何体的小正方体的个数最多有( )A.5个B.6个C.8个D.9个19.由相同的小正方体搭一个几何体,使得它的主视图和俯视图如图所示,则搭成这种几何体至少需要( )个小正方体.A.8B.9C.10D.1320.由n个相同的小正方体搭成的几何体,其主视图和俯视图如图所示,则n的最大值是( )A.18B.12C.15D.19。
三视图习题及答案
三视图习题及答案在进行机械设计时，三视图是一个非常重要的工具，它可以帮助设计师更清晰地理解和表达设计方案。
通过三视图习题的实践，可以有效提升我们在机械设计中的应用能力和设计思维。
本文将以三视图习题及答案为主题，介绍相关的知识点，并提供一些习题和答案供读者练习。
一、三视图简介三视图是指物体的正视图、俯视图和左视图。
在机械设计中，通常使用第一、第三和第七投影角度的多视图投影法。
每个视图都能提供不同的信息，通过综合这些视图，我们可以完整地了解物体的形状、尺寸和结构。
二、三视图示例下面是一个简单的示例，展示了一个物体的正视图、俯视图和左视图。
请根据图纸回答题目。
（插入示例图纸）1. 请标注出物体的三个主要尺寸。
答案：根据图纸，物体的主要尺寸分别为长、宽和高，分别为50mm、30mm和20mm。
2. 请描述物体的形状特征。
答案：物体呈长方体状，正视图和俯视图都显示出物体的长方形形状，左视图显示出物体的高度。
3. 请绘制物体的左视图，尺寸按比例。
答案：（插入左视图示意图）通过完成上述习题，我们可以对三视图有一个初步的了解，并能够熟悉标注、绘制和尺寸的方法。
三、三视图习题及答案下面是一些三视图习题和答案，供读者练习。
1. 请根据给定的正视图和左视图，绘制出物体的俯视图。
（插入题目图纸）答案：（插入答案图纸）2. 请根据给定的俯视图和左视图，绘制出物体的正视图。
（插入题目图纸）答案：（插入答案图纸）3. 请根据给定的正视图和俯视图，绘制出物体的左视图。
（插入题目图纸）答案：（插入答案图纸）通过反复练习三视图习题，我们可以逐渐提升自己的绘图技巧和空间想象能力。
同时，我们也能更好地理解机械设计中的尺寸和形状，为后续的设计工作打下坚实的基础。
结语三视图习题是机械设计过程中重要的一环，通过实际练习和答案分析，可以帮助我们提升机械设计的能力和技巧。
希望本文提供的习题及答案对读者的学习和实践有所帮助。
通过不断练习和思考，相信大家定能在机械设计领域取得更好的成就。
截面与三视图(二)(含答案)
截面与三视图（二）（通用版）一、单选题(共16道，每道6分)1.如图所示是由一些相同的小正方体构成的几何体的三视图，则这些相同的小正方体的个数是( )A.3个B.4个C.5个D.6个答案：B解题思路：试题难度：三颗星知识点：几何体的三视图2.如图所示是由一些相同的小正方体构成的几何体的三视图，这些相同的小正方体的个数是( )A.6个B.5个C.4个D.3个答案：C解题思路：试题难度：三颗星知识点：几何体的三视图3.如图是由一些相同的小正方体构成的立体图形的三视图．那么构成这个立体图形的小正方体有( )A.4个B.5个C.6个D.7个答案：B解题思路：试题难度：三颗星知识点：几何体的三视图4.仓库里堆积着正方体的货箱若干，根据如图所示的三视图可得出箱子的个数是( )A.7个B.6个C.9个D.8个答案：A解题思路：试题难度：三颗星知识点：几何体的三视图5.如图是一个由若干个相同的小正方体组成的几何体的三视图，则组成这个几何体的小正方体的个数是( )A.9个B.6个C.7个D.8个答案：D解题思路：试题难度：三颗星知识点：几何体的三视图6.用小正方体搭建成的几何体，下面三个图分别是它的主视图、左视图和俯视图，那么构成这个立体图形的小正方体有( )A.10个B.6个C.9个D.11个答案：A解题思路：试题难度：三颗星知识点：几何体的三视图7.由若干个相同的小正方体搭成的一个几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数最少有( )A.4个B.5个C.6个D.7个答案：B解题思路：试题难度：三颗星知识点：由三视图求最多、最少问题8.如图是由一些大小相同的小正方体搭成的一个几何体的左视图和俯视图，则组成这个几何体的小正方体的个数最多有( )A.5个B.6个C.8个D.9个答案：D解题思路：试题难度：三颗星知识点：由三视图求最多、最少问题9.用小正方体积木搭出一个主视图和俯视图如图所示的几何体，它最多需要( )个小正方体积木．A.8B.9C.10D.11答案：B解题思路：试题难度：三颗星知识点：三视图最多最少问题10.由相同的小正方体搭一个几何体，使得它的主视图和俯视图如图所示，则搭成这种几何体至少需要( )个小正方体．A.8B.9C.10D.13答案：B解题思路：试题难度：三颗星知识点：由三视图求最多、最少问题11.由n个相同的小正方体搭成的几何体，其主视图和俯视图如图所示，则n的最大值是( )A.18B.12C.15D.19答案：A解题思路：试题难度：三颗星知识点：由三视图求最多、最少问题12.如图，是由若干个完全相同的小正方体组成的一个几何体的主视图和左视图，则组成这个几何体的小正方体最多有( )A.4个B.5个C.6个D.7个答案：B解题思路：试题难度：三颗星知识点：由三视图求最多、最少问题13.如图是由一些大小相同的小正方体搭成的一个几何体的主视图和左视图，则组成这个几何体的小正方体的个数最多为( )A.6个B.9个C.14个D.11个答案：D解题思路：试题难度：三颗星知识点：由三视图求最多、最少问题14.一个几何体是由若干个相同的小正方体组成的，其主视图和左视图如图所示，则这个几何体最多可由( )个这样的小正方体组成．A.12B.13C.14D.18答案：B解题思路：试题难度：三颗星知识点：由三视图求最多、最少问题15.已知一不透明的正方体的六个面上分别写着1至6六个数字，如图是我们能看到的三种情况，那么2和4的对面数字分别是( )A.1，6B.3，6C.1，5D.1，3答案：C解题思路：试题难度：三颗星知识点：正方体的表面展开图——相邻面、相对面16.一个正方体，六个面上分别写着六个连续的整数，且每个相对面上的两个数之和相等，如图所示，你能看到的数为3，6，7，则六个整数的和为( )A.27B.28C.33D.34答案：C解题思路：试题难度：三颗星知识点：正方体的表面展开图——相邻面、相对面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
截面与三视图（讲义）课前预习1.点动成____，线动成_____，面动成_____．面和面相交得到_____，线和线相交得到_____．2.正方体有_____个面，每个面都是_______；圆锥有____个面，底面形状是____，侧面是_______（填“平面”或“曲面”）；球有____个面，是_______．3.制作一个长方体的土豆块，试着切一刀，观察切出的面是什么形状．再换一种切法，看能否切出不同形状的面．下面是几种不同的切法，请你观察切出的面形状分别是什么，并填在下面对应的横线上．_________ _______ ________ ________4.我们知道从不同的角度观察同一个物体时，可能会看到不同形状的图形，如图：桌面上放着一个三棱锥和一个圆柱体，请说出下面的三幅图分别是从“上面”、“正面”、“左面”中哪个方向看到的？________ ________ ________知识点睛1.正方体截面有_______________________________________．2.从一个n边形的同一个顶点出发，分别连接这个顶点与其余各顶点，可以把这个多边形分割成____________个三角形．3.n边形的内角和为________________．4.观察一个几何体的形状通常从三个方向看，从正面看（主视图），从左面看（左视图），从上面看（俯视图）．精讲精练1.圆柱体截面的形状可能是____________（至少写出两个）．2.用一个平面去截：①圆锥；②圆柱；③球；④五棱柱，能得到截面是圆的几何体是（）A．①②④B．①②③C．②③④D．①③④3.如图所示，用一个平面去截一个圆柱，则截得的形状应为（）A．B．C．D．4.圆锥的截面不可能为（）A．三角形B．四边形C．圆D．椭圆5.如图所示，用一个平面沿与棱平行的方向去截一个棱柱，则截面的形状是_______________．6.正方体的截面不可能是（）A．四边形B．五边形C．六边形D．七边形7.形分割成3个三角形，把六边形分割成4个三角形，…，如果是十二边形，可以分割成_____个三角形．8.一个多边形的内角和为1 800°，则它是_____________边形．9.从一个多边形的某个顶点出发，分别连接这个顶点和其余各顶点，可以把这个多边形分割成5个三角形，则这个多边形的边数为_________，这个多边形的内角和为___________．10.写出两个三视图形状都一样的几何体：________________．11.一个直立在水平面上的圆柱的主视图、俯视图、左视图分别是（）A．长方形、圆、长方形B．长方形、长方形、圆C．圆、长方形、长方形D．正方形、长方形、圆12.如图，该物体的俯视图是（）A．B．C．D．13.下图是由7个完全相同的小立方块搭成的几何体，那么这个几何体的左视图是（）A．B．C．D．14.下图是由五块积木搭成的几何体，这几块积木都是相同的立方块，请画出这个几何体的主视图、左视图和俯视图．15.下图是由五块积木搭成的几何体，这几块积木都是相同的立方块，请画出它的三视图．16.如图，这是一个由小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置的小立方块的个数，请你画出它的主视图与左视图．4213217.如图，这是一个由小立方块搭成的几何体的俯视图，小正方形中的数字表示该位置的小立方块的个数，请你画出它的主视图与左视图．31121118.如图是由一些相同的小立方块构成的几何体的三视图，那么构成这个立体图形的小立方块有（）A．4个B．5个C．6个D．7个俯视图左视图主视图19. 如图是由一些相同的小立方块构成的几何体的三视图，那么构成这个立体图形的小立方块有（ ） A ．4个B ．5个C ．6个D ．7个20. 用小立方块搭一几何体，使得它的主视图和俯视图如图所示，这样的几何体最多要_____个立方块，最少要_____个立方块．俯视图主视图21. 如图是一个由若干个相同的小立方块组成的几何体的主视图和俯视图，则能组成这个几何体的小立方块的个数最多是________个，最少是________个．俯视图主视图22. 用小立方块搭成的几何体，主视图和俯视图如下．它最多需要多少个小立方块？最少需要多少个小立方块？请画出最多和最少时的左视图．俯视图主视图23. 用小立方块搭成的几何体，主视图和俯视图如下．它最多需要多少个小立方块？最少需要多少个小立方块？请画出最多和最少时的左视图．主视图俯视图24. 如图是由大小相同的小立方块组成的简单几何体的主视图和左视图，那么组成这个几何体的小立方块最多为________个．俯视图主视图左视图左视图主视图25. 一个几何体是由一些大小相同的小立方块摆成的，其主视图和左视图如图所示，则组成这个几何体的小立方块最多是________块．26. 一个几何体是由若干个相同的小立方块组成的，其主视图和左视图如图所示，则组成这个几何体需要的小立方块的个数最多是27. 已知下图为一几何体的三视图： （1）写出这个几何体的名称； （2）任意画出它的一种表面展开图；（3）若主视图的长为8 cm ，俯视图中圆的半径为3 cm ，求这 个几何体的表面积和体积．（结果保留π）俯视图：圆左视图：长方形主视图：长方形截面与三视图（随堂测试）要点回顾1.正方体截面有_______________________________________．2.从一个n边形的同一个顶点出发，分别连接这个顶点与其余各顶点，可以把这个多边形分割成____________个三角形．3.n边形的内角和为________________．4.观察一个几何体的形状通常从三个方向看，从正面看（_____图），从左面看（______图），从上面看（________图）．典型题测试1.用平面去截一个几何体，如果截面的形状是长方形，那么原来的几何体不可能是（）A．正方体B．棱柱C．圆柱D．圆锥2.如果从一个多边形的一个顶点出发，分别连接这个顶点与其余各顶点，可将这个多边形分割成2 015个三角形，那么此多边形的边数为__________．3.如图是由一些相同的小立方块构成的几何体的三视图，则构成这个几何体的小立方块有（）A．3个B．4个C．5个D．6个俯视图左视图主视图4.用小立方块搭成的几何体的主视图和俯视图如下．它最多需要多少个小立方块？最少需要多少个小立方块？请画出最多和最少时的左视图．主视图俯视图截面与三视图（习题）要点回顾1.面与面相交得到______，正方体只有______个面，因此它的截面边数不会超过________．2.在观察由小木块组成的几何体时，从正面看可以看到它的列数和层数，从左面看可以看到它的______和______；从上面看可以看到它的______和________．巩固练习1.用一个平面去截某一几何体，无论如何截，它的截面都是一个圆，则这个几何体是________.2.从n边形的一个顶点出发，分别连接这个点与其余各个顶点，得到7个三角形，则这个多边形为_________边形，这个多边形的内角和是__________．3.如图是由6个形状相同的小立方块搭成的一个几何体，则它的俯视图是（）A．B．C．D．4.如图是一个用5个小立方块搭成的几何体，请画出它的三视图．5.如图是一个用7个小立方块搭成的几何体，请画出它的三视图．6. 由小立方块搭成的几何体的俯视图如图所示，小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体的主视图和左视图．112117. 由小立方块搭成的几何体的俯视图如图所示，小正方形中的数字表示在该位置的小立方块的个数，请画出这个几何体的主视图和左视图．1121328. 用小立方块搭建成一个几何体，下面三个图分别是它的主视图、左视图和俯视图，那么构成这个几何体的小立方块有________个．俯视图左视图主视图9. 用小立方块搭一个几何体，使得它的主视图和俯视图如图所示，这样的几何体最多要______个小立方块，最少要_______个小立方块．主视图俯视图10. 用小立方块搭成的几何体的主视图和俯视图如图所示，它最多需要多少个小立方块？最少需要多少个小立方块？请画出最多和最少时的左视图．俯视图主视图11. 一个几何体是由若干个相同的小立方块组成的，其主视图和左视图如图所示，则这个几何体最多可由_________个小立方块组成．主视图左视图12. 如图是一个几何体的三视图，请写出这个几何体的名称，并计算这个几何体的表面积和体积．（结果保留π）俯视图主视图左视图思考小结1. 用一个平面截五棱柱，所得截面的边数最多是______．2. 一个立方体截去一个角以后，剩下的几何体有多少条棱？多少个面？多少个顶点？请根据图形，进行说明．图1图2图3图4如图1，有_______个面，______条棱，_______个顶点． 如图2，有_______个面，______条棱，_______个顶点． 如图3，有_______个面，______条棱，_______个顶点． 如图4，有_______个面，______条棱，_______个顶点． 3. 在利用三视图确定小木块个数时，数字一般标在______图上．。
