铁氧体材料各厂家对照表
磁性材料常识参数介绍
磁芯
SPINEL
磁学常识： 磁学常识：磁性材料分类
A）锰锌系 ） 组成约为： 其他为： 组成约为：Fe2O3 71%, MnO 20%, 其他为：ZnO 电阻率高(10 ohm-cm) 电阻率高 磁心损耗低 居里温度高 形状：EE，EI，ER，PQ，RM，POT等型式。 形状： ， ， ， ， ， 等型式。 等型式 用途：功率变压器、 共模滤波器、 用途：功率变压器、EMI共模滤波器、储能电感等 共模滤波器
SPINEL
磁性材质介召：材质发展 磁性材质介召：
在PC50后，TDK相继推 出超低功耗材料PC44，PC45， PC46，PC47，其功率损耗较 PC40降低了约1／4～1／3， 主要差别就在于功耗最低点温 度不同，PC45为60-80℃， PC46为40-50℃，PC47则是 100℃，它们有一个明显的缺 点，一旦偏离了功耗最低点， 损耗值急剧上升。
C点以后是饱和段 点以后是饱和段 点以后是 ab段是上升段 段是上升段 段是 起始磁化 曲线反映 了什么？ 了什么？
磁滞回线中H为 磁滞回线中 为 零时B并不为零 零时 并不为零 的现象说明铁 磁材料具有剩 磁材料具有剩 磁性。 磁性。
0
H
起始磁化曲线
oa段是线性段 段是线性段 段是
起始磁化曲线的ab段反映了铁磁材料的 起始磁化曲线的 段反映了铁磁材料的 高导磁性； 点以后说明铁磁材料具有 高导磁性；c点以后说明铁磁材料具有 磁饱和性。 磁饱和性。
SPINEL
磁学常识： 磁学常识：磁性材料分类
B）镍锌系 ） 组成约为： 其他为： 组成约为：Fe2O3 50%, NiO 24%, 其他为：ZnO 电阻率很高(107 ohm-cm) 电阻率很高 工作频率高 铁心损耗较锰锌系高 居里温度高 型式： ， ，环形等。 型式：DR，R，环形等。 用途：常模滤波器、 用途：常模滤波器、储能电感等
软磁铁氧体基本磁特性
软磁铁氧体材料和磁心概述软磁铁氧体材料和磁心概述软磁铁氧体材料分类铁氧体又称氧化物磁性材料，它是由铁和其它金属元素组成的复合氧化物。
铁氧体采用陶瓷工艺，经高温烧结而制成各种形状的零件。
实际上，所有在金属磁性材料中出现的磁现象，在铁氧体中也能观察到，但是有两个基本不同点：一是铁氧体的饱和磁化强度远远低于金属磁性材料，通常为金属材料的一半到五分之一；二是铁氧体的电阻率比金属磁高一百万倍以上。
由于这种区别，对于低频（1000 赫兹以下）高功率的磁心一般采用金属磁性材料，用于较高频率（1000 赫兹以上）磁心采用铁氧体材料。
按照铁氧体的特性和用途，可把铁氧体分为永磁、软磁、矩磁、旋磁和压磁等五类；如果按照铁氧体的晶格类型来分，最重要的有尖晶石型、石榴石型和磁铅石型等三大类。
高频变压器和电器中主要使用软磁铁氧体材料，因此下面主要叙述软磁铁氧体材料的分类及特性。
大多数软磁铁氧体属尖晶石结构，一般化学表示式为MeFe 2O 4，这里 Me 表示二价金属元素，如：Mn、Ni、Mg、Cu、Zn等。
软磁铁氧体材料是各种铁氧体材料中产量最多，用途最广泛的一种。
这类材料的主要特点是起始磁导率高和矫顽力低，即容易磁化也极易退磁，其磁滞回线呈细而长形状。
软磁铁氧体材料可按化学成分、磁性能、应用来进行分类。
若按化学成分来分类，则主要可分为 MnZn 系、NiZn系和 MgZn 系三大类。
MnZn 系铁氧体具有高的起始磁导率，较高的饱和磁感应强度，在无线电中频或低频范围有低的损耗，它是，1兆赫兹以下频段范围磁性能最优良的铁氧体材料。
常用的MnZn 系铁氧体，其起始磁导率μi=400～20000，饱和磁感应强度 BS=400～530mT。
MnZn 系铁氧体广泛制作开关电源变压器、回扫变压器、宽带变压器、脉冲变压器、抗电磁波干扰滤波电感器及扼流圈等，是软磁铁氧体中产量最大的一种材料（按重量计约占 60%）。
NiZn 系铁氧体使用频率 100kHz～100MHz，最高可使用到300MHz。
电感磁芯
材料特性:(锰锌铁氧体系列)锰锌铁氧体材料简介锰锌铁氧体是应用最广泛的软磁铁氧体材料,其中功率铁氧体具有高饱和磁通密度,具有良好的低损耗/频率关系和低损耗/温度关系,主要应用于开关电源变压器,功率扼流圈,功率因素校正电路;高导铁氧体具有窄而长的磁滞回线,起始磁导率高的,矫顽力小等特点,主要应用于通信变压器 (LAN,ADSL,ISDN),共模滤波器,饱和电感,信号及脉冲变压器。
锰锌高磁导率铁氧体材料特性Mn-Zn Power ferrite Materical Characteristics::::锰锌铁氧体系列 / 锰锌功率铁氧体材料特性::::材料特性:(锰锌铁氧体系列)锰锌功率铁氧体材料特性锰锌功率铁氧体材料特性Mn-Zn Power Ferrite Materical Characteristics华磁系列材料与国外厂商材料对照表Table for Materials between Huaci and other factories注：1、以上仅列出了我公司材料牌号与世界主流厂商材料对照数据，因国内外厂家众多不能一一列出，其它材料请与本书中的材料特性表对照。
2、以上名家所对应材料牌号，只能说明是相近材料并不能够等同。
具体使用中应以实特测试结果为准。
本表仅作为选材参考数据。
::::锰锌铁氧体系列 / HC30材料特性曲线::::材料特性:(锰锌铁氧体系列)HC30材料特性曲线直流磁场下的B-H曲线B-H Curves at DC Magnetic Field 初始磁导率的温度特性Initial Permeability vs.Temperature初始磁导率的频率特性 Initial Permeability vs. Frequency 功率损耗的温率特性 Power Loss vs. Temperature::::锰锌铁氧体系列 / HC70材料特性曲线::::材料特性:(锰锌铁氧体系列)HC70材料特性曲线 动态磁化曲线 Dynamic Magnetzation Curves 初始磁导率的温率 Initial Permeability vs.Temperature复数磁导率的频率特性Complex Permeability vs.Frequency比损耗系数的频率特性Relative Loss Factor vs.Frequency镍锌铁氧体的使用频率在1MHz，100MHz之间，其物理特性有高电阻率、高居里温度、性能特性有高BS、高磁导率Ui、低矫顽力Hc、低温度系数、低损耗、良好的高频特性等优点，使得其在高频抗电磁干扰方面得到了广泛::::镍锌铁氧体系列 / F3材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F3材料特性曲线::::镍锌铁氧体系列 / F5B材料特性曲线:::: 材料特性:(镍锌铁氧体系列)F5B材料特性曲线。
NiZn 材料
三、低温度系数镍锌铁氧体材料 Low Temperature Factor NiZn Ferrite Material
该类材料主要特点是温度系数小，工作时热稳定性好。 主要用于具有调谐电路振荡以及用于汽车电子的调谐器。 It features in lower temperature factor and better work temperature. It is mainly used in tuned circuit oscillator as well as automotive electronic tuner.
DN40B材料特性曲线 DN40B Material Characteristics Curve
DN65H材料特性曲线 DN65HCharacteristics 材料特性曲线 Curve DN65H Material
DN85H 材料特性曲线 DN85H 材料特性曲线 DN85H Material Characteristics Curve
NiZn Ferrite Material Characteristic（一）
NiZn Ferrite Material Characteristics（二）
目前已经量产及未来三年 将继续发展的材料领域
1、宽频镍锌铁氧体材料
2、高Bs镍锌铁氧体材料
3、低温度系数镍锌铁氧体材料 4、低μi 高Q 高频镍锌铁氧体材料 5、耐热冲击镍锌铁氧体材料
二、高Bs镍锌铁氧体材料 High Saturation Magnetic flux Density NiZn Ferrite Material
该类材料较一般镍锌铁氧体材料Bs高，主要应用于高频 功率电感器、功率变压器。如目前通用的高频网络变压器， 功率扼流圈、偏压振荡线圈等。 It has higher Bs than normal NiZn ferrite material and is mainly used in power inductor and power transformer,and high frequency network transformer cores, power choke coil, oscillating coil etc.
磁性材料常识参数介绍
SPINEL
磁性参数与测量：磁损耗 （5） 磁性参数与测量： 3 大信号下的功率损耗Pc
为标准化PC的测量，通常情况下根据使用情况指定 测试频率与Bm，如： 16KHz 150mT; 25Khz 200mT ; 100KHz 200mT等
测量方法
SPINEL
磁性参数与测量：磁滞回线 （1） 磁性参数与测量： 1 饱和磁感应强度Bs、剩余磁感应强度Br、 矫顽力Hc
2003年其推出的PC95则属于宽温低功耗功率铁氧体新材料，起始磁导率 为3300±25﹪；25℃时饱和磁通量密度为540mT，100℃时为430mT； 25℃～120℃内功率损耗均小于350 Kw／m3（B=200mT，f=100KHz），在 25℃和120℃时，功耗均为350 Kw／m3，80℃时为280 Kw／m3。这种材料 是目前性能最为优良的功率铁氧体材料。
磁性参数与测量：磁损耗 （2） 磁性参数与测量： 1 损耗因子tanδ
气隙对损耗因子的影响 磁芯开制气隙后，可以增加磁场和温度的稳定性，损耗因 子有所下降 （tanδ）gap = tanδ·µe/µi 比损耗因子 ，与材料几何尺寸无关，表示小信号下材料 的损耗特性；
SPINEL
磁性参数与测量：磁损耗 （3） 磁性参数与测量： 2 品质因素 Q
SPINEL
磁性参数与测量：磁导率温度稳定性 磁性参数与测量： 磁导率温度稳定性αμ
定义为：由于温度的改变而引起的被测量的相对变化 与温度变化之比。例：磁导率的温度系数为： αμ=
μ2－μ1 μ1（T2－T1）
式中：μ1是T1温度时的磁导率，μ2是T2温度时的磁导率 。因对于同一种软磁材料，其磁芯的αμ/μi值是一个常 数。故常用αμ/μi来表示温度特性。

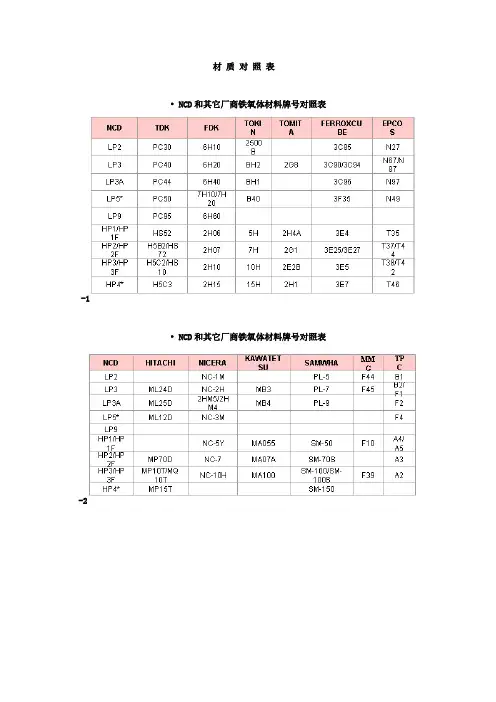

材 质 对 照 表
材质对照表
• NCD和其它厂商铁氧体材料牌号对照表
-1
• NCD和其它厂商铁氧体材料牌号对照表-2
• NCD和其它厂商铁氧体材料牌号对照表
-3
材料总览
功率铁氧体材料LP2
●导磁率 Vs.温度特性
●导磁率 Vs.频率特性
●功率损耗 Vs.温度特性
●功率损耗 Vs.频率特性
功率铁氧体材料LP3
●导磁率 Vs.温度特性
●导磁率 Vs.频率特性
●功率损耗 Vs.温度特性
●功率损耗 Vs.频率特性
功率铁氧体材料LP3
●导磁率 Vs.温度特性μi Vs. Temperature
●导磁率 Vs.频率特性μi Vs. Frequency
●功率损耗 Vs.温度特性
●功率损耗 Vs.频率特性
●高磁导率铁氧体材料
●导磁率 Vs.温度特性
●导磁率 Vs.频率特性
●阻抗 Vs.频率特性
EE磁芯
价格：￥面议
Al:1kHz,0.5mA,100Ts
Pc:100kHz,200mT,100°C 100kHz,100mT,100°C(*)。
WT-QC-010磁性能范围标准要求
40KJ/ m3
Br 4120(GS)
Hcb 2233(Oe)
190（KA/ m） Hcj (BH)m Bd 2281(Oe) 3.99(MGOe) 2170(Gs)
Hd 1838(Oe)
万磁
制定部门
品管部
标
准
书
文件编号 版 页 次 次
WT-QC-010
1.0 6/11 2007.4.1
磁性能范围标准要求
磁性能范围标准要求
发行日期
Br= .423 (T) Hcb=231.1 (KA/m) Hcj=234.0 (KA/m) (BH)m=33.71 (KJ/m3) Bd=.215 (T) Hd=156.6 (KA/m) Hs=9921 (Oe) Jm=0.519 (T) R.T：20 NO：001 Mat： Shape： Size：4.448*2.165cm Date： Cd-No：96601
-1 -1
位
数
值
回复磁导率 居 里 温 度 剩磁温度系数 矫顽力 Hcj 的温度度系数 密 电 硬 阻 度 率 度
Urec
GS/Oe
1.05-1.3 >450 -0.2%(0-100℃) (0.2-0.5)%(0-100℃)
G/cm ℃ -1
3
4.6-5.1 >10
6
Ω cm
线膨胀系数
(7-5)*10-6 480-580
KA/m
KOe (Oe) 1.75-2.25 （1750-2250） 3.52-4.02 (3520-4020) 2.39-2.89 (2390-2890) 1.95-2.45 （1950-2450） 2.83-3.21 （2830-3210） 2.64-3.21 （2640-3210） 2.26-2.77 （2260-2770） 2.95-3.65 （2950-3650） 3.90-4.21 （3900-4210） 2.83-3.21 （28300-32100） 2.26-2.89 （2260-2890）
软磁铁氧体磁心应用与设计(全)
ＪＰ３
ＮＣ－２Ｈ
ＪＰ４
ＰＣ５０
７Ｈ１０
Ｎ４９
３Ｆ３
ＮＣ－３Ｍ
ＪＰ５
７Ｈ２０
Ｎ５９
３Ｆ４
1.1.3 软磁铁氧体磁心主要品种规格及其应用
作枕校变压器，近年来，在平面变压器中采用更小规格磁
适于高频电子变压器和电感器应用的软磁铁氧体磁 心，如 ＥＩ１４、ＥＩ１８ 等。
心，品种规格很多主要有 Ｅ 型、Ｕ 型、罐型及特殊磁心
成为最广泛应用的高频变压器磁心，可以在低磁通密度或 漏感也低。这类磁心国内习惯于称为 ＥＣ 型磁心，国外也
高磁通密度下使用。这类磁心通常成对使用，组成闭合磁 有称为 ＥＲ 型磁心。国际标准推荐的尺寸规格有 ＥＴＤ１９、
路。常用规格可细分为 ＥＥ 型、ＥＩ 型、ＥＴＤ（ＥＣ） 型；新开 ＥＴＤ２９、ＥＴＤ３４、ＥＴＤ３９、ＥＴＤ４４、ＥＴＤ４９、ＥＴＤ５４、
８０ 年代后，随着彩电国产化和逐步向家庭普及，软 磁铁氧体磁心需量激增，加之从国外引进技术和先进的关 键制造设备以后，生产量和技术水平均获得迅猛发展。如 １９９０ 年全国软磁铁氧体产量已达 １２０００ 吨。这一时期，具 有节能并可实现小型化、轻量化的开关电源在彩电和其它 电子设备大量应用，而软磁铁氧体是开关电源主变压器磁 心最适用的材料，因此功率应用的软磁铁氧体材料（ＭｎＺｎ 系）发展更快，该类材料约占整个软磁铁氧体材料总产量 的 ５０％ 左右（按重量计）。用于大磁场下的功率铁氧体材 料，有不同品种材料，各企业对材料牌号命名时采用各种 方法，如 Ｒ２ＫＤ、Ｒ２ＫＢ、Ｒ２ＫＰ、Ｒ２ＫＢＤ 等等。因此， 上述命名方法与实际使用已产生矛盾，给用户选择和使用 带来不便，１９９７ 年，根据等同采用ＩＥＣ标准而修订的新的 电子工业标准 ＳＪ／Ｔ１７６６６－１９９７，已将软磁铁氧体材料分 为三大类，已如前述（见附表六）。但相应的材料牌号命 名方法尚未修订。目前，国外大多数企业根据自身商业利 益，均有自己规定的材料牌号命名方法；国内部分企业有 的也已仿效国外大公司，制订了本企业生产的软磁铁氧体 材料牌号命名方法。表 １－１ 和表 １－２ 列出国内外部分企 业生产的功率铁氧体材料和高磁导率铁氧体材料牌号对照 表，可供使用者参考。
铁氧体磁芯功率与频率的关系表
表10-15正激变换器拓扑最大可能输出功率输出功率（W）磁芯A e(cm2) A w(cm2) A e A w(cm4) 20kHz 24kHz 48kHz 72kHz 96kHz 150kHz 200kHz 250kHz 300kHz 体积(cm3) E型磁芯 Philips814E250 0.202 0.171 0.035 1.1 1.3 2.7 4.0 5.3 8.3 11.1 13.8 16.6 0.57 813E187 0.225 0.329 0.074 2.4 2.8 5.7 8.5 11.4 17.8 23.7 29.6 35.5 0.89 813E343 0.412 0.359 0.148 4.7 5.7 11.4 17.0 22.7 35.5 47.3 59.2 71.0 1.64 812E250 0.395 0.581 0.229 7.3 8.8 17.6 26.4 35.3 55.1 73.4 91.8 110.2 1.93 782E272 0.577 0.968 0.559 17.9 21.4 42.9 64.3 85.8 134.0 178.7 223.4 268.1 3.79 E375 0.810 1.149 0.931 29.8 35.7 71.5 107.2 143.0 223.4 297.8 372.3 446.7 5.64 E21 1.490 1.213 1.807 57.8 69.4 138.8 208.2 277.6 433.8 578.4 722.9 867.5 11.50 783E608 1.810 1.781 3.224 103.2 123.8 247.6 371.4 495.1 733.7 1031.6 1289.4 1547.3 17.80 783E776 2.330 1.810 4.217 135.0 161.9 323.9 485.8 647.8 1012.2 1349.5 1686.9 2024.3 22.90 E625 2.340 1.370 3.206 102.6 123.1 246.2 369.3 492.4 769.4 1025.9 1282.3 1538.8 20.80 E55 3.530 2.800 9.884 316.3 379.5 759.1 1138.6 1518.2 2372.2 3162.9 3953.6 4744.3 43.50 E75 3.380 2.160 7.301 233.6 280.4 560.7 841.1 1121.4 1752.2 2336.3 2920.3 3504.4 36.00 EC型磁芯 PhilipsEC35 0.843 0.968 0.816 26.1 31.3 62.7 94.0 125.3 195.8 261.1 326.4 391.7 6.53 EC41 1.210 1.350 1.634 52.3 62.7 125.5 188.2 250.9 392.0 522.7 653.4 784.1 10.80 EC52 1.800 2.130 3.834 122.7 147.2 294.5 441.7 588.9 920.2 1226.9 1533.6 1840.3 18.80 EC70 2.790 4.770 13.308 425.9 511.0 1022.1 1533.1 2044.2 3194.0 4258.7 5323.3 6388.0 41.10 ETD型磁芯 PhilipsETD29 0.760 0.903 0.686 22.0 26.4 52.7 79.1 105.4 164.7 219.6 274.5 329.4 5.50 ETD34 0.971 1.220 1.185 37.9 45.5 91.0 136.5 182.0 284.3 379.1 473.8 568.6 7.64 ETD39 1.250 1.740 2.175 69.6 83.5 167.0 250.6 334.1 522.0 696.0 870.0 1044.0 11.50 ETD44 1.740 2.130 3.706 118.6 142.3 284.6 427.0 569.3 889.0 1186.0 1482.5 1779.0 18.00 ETD49 2.110 2.710 5.718 183.0 219.6 439.2 658.7 878.3 1372.3 1829.8 2287.2 2744.7 24.20152输出功率（W）磁芯A e(cm2) A w(cm2) A e A w(cm4) 20kHz 24kHz 48kHz 72kHz 96kHz 150kHz 200kHz 250kHz 300kHz 体积(cm3) P型（罐型）磁芯 Philips704 0.070 0.022 0.002 0.0 0.1 0.1 0.2 0.2 0.4 0.5 0.6 0.7 0.07 905 0.101 0.034 0.003 0.1 0.1 0.3 0.4 0.5 0.8 1.1 1.4 1.6 0.13 1107 0.167 0.054 0.009 0.3 0.3 0.7 1.0 1.4 2.2 2.9 3.6 4.3 0.25 1408 0.251 0.097 0.024 0.8 0.9 1.9 2.8 3.7 5.8 7.8 9.7 11.7 0.50 1811 0.433 0.187 0.081 2.6 3.1 6.2 9.3 12.4 19.4 25.9 32.4 38.9 1.12 2213 0.635 0.297 0.189 6.0 7.2 14.5 21.7 29.0 45.3 60.4 75.4 90.5 2.00 2616 0.948 0.407 0.386 12.3 14.8 29.6 44.4 59.3 92.6 123.5 154.3 185.2 3.53 3019 1.380 0.587 0.810 25.9 31.1 62.2 93.3 124.4 194.4 259.2 324.0 388.8 6.19 3622 2.020 0.774 1.563 50.0 60.0 120.1 180.1 240.2 375.2 500.3 625.4 750.5 10.70 4229 2.660 1.400 3.724 119.2 143.0 286.0 429.0 572.0 893.8 1191.6 1489.6 1787.5 18.20 RM磁芯RM5 0.250 0.095 0.024 0.8 0.9 1.8 2.7 3.6 5.7 7.6 9.5 11.4 0.45 RM6 0.370 0.155 0.057 1.8 2.2 4.4 6.6 8.8 13.8 18.4 22.9 27.5 0.80 RM8 0.630 0.310 0.195 6.2 7.5 15.0 22.5 30.0 46.9 62.5 78.1 93.7 1.85 RM10 0.970 0.426 0.413 13.2 15.9 31.7 47.6 63.5 99.2 132.2 165.3 198.3 3.47 RM12 1.460 0.774 1.130 36.2 43.4 86.8 130.2 173.6 271.2 361.6 452.0 542.4 8.34 RM14 1.980 1.100 2.178 69.7 83.6 167.3 250.9 334.5 522.7 697.0 871.2 1045.4 13.19 PQ磁芯Philips42016 0.620 0.256 0.159 5.1 6.1 12.2 18.3 24.4 38.1 50.8 63.5 76.2 2.31 42020 0.620 0.384 0.238 7.6 9.1 18.3 27.4 36.6 57.1 76.2 95.2 114.3 2.79 42620 1.190 0.322 0.383 12.3 14.7 29.4 44.1 58.9 92.0 122.6 153.3 183.9 5.49 42625 1.180 0.502 0.592 19.0 22.7 45.5 68.2 91.0 142.2 189.6 236.9 284.3 6.53 43220 1.700 0.470 0.799 25.6 30.7 61.4 92.0 122.7 191.8 255.7 319.6 383.5 9.42 43230 1.610 0.994 1.600 51.2 61.5 122.9 184.4 245.8 384.1 512.1 640.1 768.2 11.97 43535 1.960 1.590 3.116 99.7 119.7 239.3 359.0 478.7 747.9 997.2 1246.6 1495.9 17.26 44040 2.010 2.490 5.005 160.2 192.2 384.4 576.6 768.8 1201.2 1601.6 2002.0 2402.4 20.45 注：表中输出功率按式（7.13）计算。
铁氧体参数及国内外牌号对照表
HARD FERRITE MAGNETSHard ferrite (ceramic) magnets were developed in the 1960's as a low cost alternative to metallic magnets. Even though they exhibit low energy (compared with other permanent magnet materials) and are relatively brittle and hard, ferrite magnets have won wide acceptance due to their good resistance to demagnetization, excellent corrosion resistance and low price per pound. In fact, measured by weight, ferrite represents more than 75 percent of the world magnet consumption. It is the first choice for most types of DC motors, magnetic separators, magnetic resonance imaging and automotive sensors.Ferrite Magnets characteristicsMostly Used national standard - SJ285-77 permanent ferrite magnet standardChinese SJ/T0410-2000 Permanent Ferrite Manget StandardIn MMPA（0100-87) standardRing shape size(mm) D×d×HФ115×45×5～23 Ф200×86×5～27 Ф70×32×3～17 Ф115×43×5～23 Ф200×83×5～27 Ф70×30.5×3～17 Ф115×45×5～23 Ф200×86×5～27 Ф70×32×3～17 Ф115×57×5～23 Ф200×95×5～27 Ф70×56×3～17 Ф115×58.7×3～23Ф200×100×5～27 Ф70×40×3～17 （elliptical）Ф115×60×5～23 Ф200×110×5～27 Ф71×40×3～17 Ф115×67×5～23 Ф200×120×5～27 Ф71×30.5×3～17 Ф115×80×5～23 Ф206×88.9×5～30 Ф71×32×3～17 Ф121×45×5～24 Ф206×89×5～30 Ф72×30.5×3～16 Ф121×57×5～24 Ф206×118×5～30 Ф72×32×3～16 Ф121×60×5～24 Ф210×86×5～30 Ф72×38×3～16 Ф121×65×5～24 Ф210×118×5～30 Ф72×40×3～16NdFeBKnown as third generation of Rare Earth magnets, Neodymium Iron Boron (NdFeB) magnets are the most powerful and advanced commercialized permanent magnet today. Since they are made from Neodymium, one of the most plentiful rare earth elements, and inexpensive iron, NdFeB magnets offer the best value in cost and performance.NdFeB magnets are available in both sintered and bonded forms. Sintered NdFeB offers the highest magnetic properties (28 MGOe to 50 MGOe) while Bonded NdFeB offers lower energy properties. Although bonded magnets do not possess magnetic properties as advanced as those of sintered magnets, they can be made in shapes and sizes that are difficult to achieve with sintering.A variety of coatings can be applied to the magnets' surface to overcome the principle drawback of neodymium-based magnets, their tendency to corrode easily.Grade Max. EnergyProductRemanence Coercive Force Rev. Temp.Coeff.CurieTemp.WorkingTemp. (BH)max B r H c H ci B d H d T c T w MGOe kJ/m3kG mT kOe kA/m kOe kA/m%/°C%/°C°C°CN3331-33247-26311.30-11.701130-1170>10.5>836>12>955-0.12-0.6031080 N3533-36263-28711.70-12.101170-1210>10.9>868>12>955-0.12-0.60310801.Licensed Products by SSMC-MQ - ISO 9002 Quality Standard Certified2.The above-mentioned data of magnetic parameters and physical properties are given at room temperature.3.The maximum service temperature of magnet is changeable due to the ratio length and diameter and enviromental factors.4.Special properties can be achieved with custom method.Physical and Mechanical PropertiesMax Working Temperature。
软磁材料性能
35G
PC50 DMR50
DMR5 5
7H10/7H20
B40
BH5
N49
3F35
3F3
SBIM
F47
5M
75G
55G
ห้องสมุดไป่ตู้
2、高导铁氧体
①主要用于局域网隔离变压器、差模滤波器 宽带变压器、低功率驱动变压器等。
②发展方向：高μi、宽频、宽温、低THD ③高导铁氧体的几个主要指标
②高频磁导率比金属磁性材料高，损耗低。 ③工作频率宽。 ④磁芯易获得相应形状和功能 。 ⑤成本低。
实用文档
2、缺点：
①低Bs，单位体积储能少。 ②导热差 ③抗拉强度小、脆、难加工，但金属易加工而需轧片或
细粉。 ④未加工部位的尺寸有2%公差。
以上优缺点决定了金属磁性材料用于较高磁通密度 的低频直流，强电大功率场所，如电力工业、输电变 压器，电机等；铁氧体主要用于高频、脉冲弱磁场下。
1、功率铁氧体材料
主要用于高频小型化开关电源、电视机显示器的回扫变压器等。
①发展过程
70年代第一代
中国2KD
TDK H35 PHILIPS 3C85 适于20KHZ
80年代初第二代 (DMR30)2KBD TDK PC30 EPCOS N27 适于100K以下
80年代后期第三代 (DMR40)2KB1 TDK PC40 PHILIPS 3C90 适于250K以下
实用文档
C ：居里温度
意义：磁心从铁磁状态转变为顺磁状态温度，即从磁性材料转变为
非磁性材料的温度
居里温度与使用关系：
居里温度要远远高于使用温度
