(完整版)Y型密封圈规格型号表
轴、孔用YX型密封圈规格尺寸
•公司名称：•上海左泰工贸有限公司•详细说明：•YX-D密封件 (孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸 CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃ CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98YX-D-120 120 × 104 × 14 4.98YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83 YX-D-270 270 × 254 × 18 20.33YX-D-275 275 × 259 × 18 20.83YX-D-280 280 × 264 × 18 20.83YX-D-290 290 × 274 × 18 21.37YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件 (轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸 CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃ CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83 YX-d - 22 22 × 30 × 8 0.83 YX-d - 24 25 × 33 × 8 0.83 YX-d - 25 28 × 36 × 8 0.83 YX-d - 28 30 × 38 × 10 0.95 YX-d - 30 32 × 41 × 10 0.95 YX-d - 32 35 × 43 × 10 0.95 YX-d - 35 40 × 48 × 10 1.28YX-d - 40 45 × 53 × 10 1.28 YX-d - 45 50 × 58 × 10 1.48 YX-d - 50 55 × 63 × 10 1.48YX-d - 55 60 × 72 × 14 2.19YX-d - 60 63 × 75 × 14 2 .19 YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25 YX-d - 85 85 × 97 × 14 3.25 YX-d - 90 90 × 102 × 14 3.88 YX-d - 95 95 × 107 × 14 3.88 YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53 YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93 YX-d - 210 210 × 226 × 18 15.93 YX-d - 220 220 × 236 × 18 15.93 YX-d - 230 230 × 246 × 18 15.25 YX-d - 235 235 × 251 × 18 15.25 YX-d - 240 240 × 256 × 18 15.25 YX-d - 250 250 × 266 × 18 20YX-d - 260 260 × 276 × 18 20 YX-d - 270 270 × 286 × 18 20.75 YX-d - 280 280 × 296 × 18 21.5 YX-d - 290 290 × 306 × 18 21.5 YX-d - 300 300 × 316 × 18 21.5 YX-d - 320 320 × 344 × 24 42.5 YX-d - 340 340 × 364 × 24 44.57 YX-d - 360 360 × 384 × 24 45.75 YX-d - 380 380 × 404 × 24 49 YX-d - 400 400 × 424 × 24 49YX-d - 420 420 × 444 × 24 49.85 YX-d - 450 450 × 474 × 24 49.85 YX-d - 500 500 × 524 × 24 64.58 YX-d - 520 520 × 544 × 24 68 YX-d - 560 560 × 584 × 24 69 YX-d - 600 600 × 624 × 24 81.6一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。
y型密封圈 标准
y型密封圈标准
Y型密封圈的标准包括以下方面：
1.尺寸：Y型密封圈的尺寸通常由内径、外径、截面高度和沟槽宽度等参数确定。
其中，内径和外径可以根据管道或设备的尺寸来确定，但截面高度和沟槽宽度则需要根据密封性能和安装要求来选择。
2.适用工作压力：Y型密封圈的适用工作压力通常不大于40MPa，工作温度范围为-30～80℃。
3.分类：根据截面的长宽比例不同，Y型密封圈可以分为宽型、窄型和Yx型等。
窄型Y型密封圈的耐压力略小于宽型Y型密封圈，只能适用于P＜20MPa的工作环境，而宽型Y型密封圈可用于工作压力P＜32MPa的场合。
此外，根据两唇的高度是否一致，Y型密封圈又可以分为轴用的不等高唇Y型密封圈、孔用的不等高唇Y型密封圈和轴孔通用的等高唇Y型密封圈。
4.材料：Y型密封圈可以采用多种材料制作，包括丁腈橡胶、氟橡胶、聚氨酯橡胶等。
不同材料制成的Y型密封圈具有不同的使用特性，例如，采用丁腈橡胶制作时的工作速度范围为0.01～0.6m/s；采用氟橡胶制作时的工作速度范围为0.05～0.3m/s；采用聚氨酯橡胶制作时的工作速度范围为0.01～lm/s。
5.表面处理：对于某些使用场合，可以对Y型密封圈进行表面处理以提高其耐腐蚀性等性能。
6.安装：安装Y型密封圈时需要注意沟槽的设计和安装方向，以确保其能够正确地安装并与配合面紧密接触。
Y 型密封圈
YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材 质：聚氨酯TPU，CPU，橡胶产品硬度：HS85±2°A工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97JB/ZQ4264-86取代Q/ZB248-77型号 尺寸 单价 型号 尺寸 单价YX-D-1616 × 10 ×80.60 YX-D-165165 × 149 × 149.44 YX-D-1818 × 12 ×80.60 YX-D-170170 × 154 × 189.88 YX-D-2020 × 14 ×80.60 YX-D-175175 × 159 × 189.88 YX-D-2222 × 16 ×80.60 YX-D-180180 × 164 × 1811.53 YX-D-2525 × 19 ×80.60 YX-D-185185 × 169 × 1811.53 YX-D-2828 × 22 ×80.68 YX-D-190190 × 174 × 1811.53 YX-D-3030 × 22 × 100.68 YX-D-195195 × 179 × 1811.53 YX-D-3232 × 24 × 100.68 YX-D-200200 × 184 × 1811.87 YX-D-3535 × 27 × 100.68 YX-D-210210 × 194 × 1811.87 YX-D-4040 × 32 × 100.95 YX-D-220220 × 204 × 1811.87 YX-D-4545 × 37 × 100.95 YX-D-230230 × 214 × 1815.62 YX-D-5050 × 42 × 10 1.28 YX-D-240240 × 224 × 1815.62 YX-D-5555 × 47 × 10 1.28 YX-D-250250 × 234 × 1818.2 YX-D-6060 × 48 × 14 1.88 YX-D-260260 × 244 × 1820.83 YX-D-6363 × 51 × 14 1.88 YX-D-265265 × 249 × 1820.83 YX-D-6565 × 53 × 14 1.98 YX-D-270270 × 254 × 1820.33 YX-D-7070 × 58 × 14 2.18 YX-D-275275 × 259 × 1820.83 YX-D-7575 × 63 × 14 2.18 YX-D-280280 × 264 × 1820.83 YX-D-8080 × 68 × 14 2.4 YX-D-290290 × 274 × 1821.37 YX-D-8585 × 73 × 14 2.4 YX-D-300300 × 284 × 1821.37 YX-D-9090 × 78 × 14 2.6 YX-D-320320 × 296 × 2442.87 YX-D-9595 × 83 × 14 3.6 YX-D-340340 × 316 × 2443.64 YX-D-100100 × 88 × 14 3.6 YX-D-350350 × 326 × 2443.64 YX-D-105105 × 89 × 14 4.8 YX-D-360360 × 336 × 2443.64 YX-D-110110 × 94 × 14 4.98 YX-D-380380 × 356 × 2446.55 YX-D-115115 × 99 × 14 4.98 YX-D-400400 × 376 × 2446.55 YX-D-120120 × 104 × 14 4.98 YX-D-410410 × 386 × 2460.25 YX-D-125125 × 109 × 14 6.6 YX-D-420420 × 396 × 2460.25 YX-D-130130 × 114 × 14 6.6 YX-D-440440 × 416 × 2461.5YX-D-135135 × 119 × 14 6.9 YX-D-450450 × 426 × 2461.5 YX-D-140140 × 124 × 14 6.9 YX-D-480480 × 456 × 2463 YX-D-145145 × 129 × 14 6.95 YX-D-500500 × 476 × 2465.8 YX-D-150150 × 134 × 14 6.95 YX-D-560560 × 536 × 2469.5 YX-D-155155 × 139 × 14 6.95 YX-D-600600 × 576 × 2490 YX-D-160160 × 144 × 149.44YX-d 密封件(轴用)材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材 质：聚氨酯TPU，CPU，橡胶产品硬度：HS85±2°A工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97JB/ZQ4264-86取代Q/ZB248-77型号 尺寸 单价 型号 尺寸 单价尺寸(内径×外径×高)批价 尺寸(内径×外径×高) 批价YX-d - 88 × 14 ×80.83YX-d - 145145 × 161 × 148.12 YX-d - 1010 × 16 ×80.83 YX-d - 150150 × 166 × 148.8 YX-d - 1212 × 18 ×80.83 YX-d - 155155 × 171 × 148.8 YX-d - 1414 × 20 ×80.83 YX-d - 160160 × 176 × 1410.53 YX-d - 1616 × 22 ×80.83 YX-d - 165165 × 181 × 1411.53 YX-d - 1818 × 24 ×80.83 YX-d - 170170 × 186 × 1811.53 YX-d - 2020 × 28 ×80.83 YX-d - 175175 × 191 × 1811.53 YX-d - 2222 × 30 ×80.83 YX-d - 180180 × 196 × 1813.65 YX-d - 2425 × 33 ×80.83 YX-d - 185185 × 201 × 1813.65 YX-d - 2528 × 36 ×80.83 YX-d - 190190 × 206 × 1815.93 YX-d - 2830 × 38 × 100.95 YX-d - 200200 × 216 × 1815.93 YX-d - 3032 × 41 × 100.95 YX-d - 210210 × 226 × 1815.93 YX-d - 3235 × 43 × 100.95 YX-d - 220220 × 236 × 1815.93 YX-d - 3540 × 48 × 10 1.28 YX-d - 230230 × 246 × 1815.25 YX-d - 4045 × 53 × 10 1.28 YX-d - 235235 × 251 × 1815.25 YX-d - 4550 × 58 × 10 1.48 YX-d - 240240 × 256 × 1815.25 YX-d - 5055 × 63 × 10 1.48 YX-d - 250250 × 266 × 1820 YX-d - 5560 × 72 × 14 2.19 YX-d - 260260 × 276 × 1820 YX-d - 6063 × 75 × 14 2.19 YX-d - 270270 × 286 × 1820.75 YX-d - 6565 × 77 × 14 2.19 YX-d - 280280 × 296 × 1821.5 YX-d - 7070 × 82 × 14 2.44 YX-d - 290290 × 306 × 1821.5YX-d - 7575 × 87 × 14 2.44 YX-d - 300300 × 316 × 1821.5 YX-d - 8080 × 92 × 14 3.25 YX-d - 320320 × 344 × 2442.5 YX-d - 8585 × 97 × 14 3.25YX-d - 340340 × 364 × 2444.57 YX-d - 9090 × 102 × 14 3.88YX-d - 360360 × 384 × 2445.75 YX-d - 9595 × 107 × 14 3.88YX-d - 380380 × 404 × 2449 YX-d - 100100 × 112 × 14 3.88 YX-d - 400400 × 424 × 2449 YX-d - 105105 × 121 × 14 6.65 YX-d - 420420 × 444 × 2449.85 YX-d - 110110 × 126 × 14 6.65 YX-d - 450450 × 474 × 2449.85 YX-d - 115115 × 131 × 14 6.65 YX-d - 500500 × 524 × 2464.58 YX-d - 120120 × 136 × 14 6.9YX-d - 520520 × 544 × 2468 YX-d - 125125 × 141 × 14 6.9YX-d - 560560 × 584 × 2469 YX-d - 130130 × 146 × 148.12 YX-d - 600600 × 624 × 2481.6 YX-d - 140140 × 156 × 148.12。
Yx密封圈规格尺寸
Yx密封圈规格尺寸
一、性能与用途
YXd型轴用密封圈是一种有两道密封唇口且外径处为紧配合的唇形密封。
由于两道唇口之间有额外的润滑剂，故大大防止了摩擦和磨损。
在有些情况下，这种密封甚至可以代替价格昂贵的串联装置。
主要优点在于耐磨性极好，耐冲击，抗击出，压缩变形小，提高了零压力下的密封性能。
适用于最苛刻的工作条件，极好地防止了外部空气的进入，从而达到良好的密封效果。
二、材质
进口聚氨脂PU。
三、工矿条件
工作压力：≤40MPa；
工作温度：－35～＋100℃；
工作介质：液压油（矿物油基）；
往复速度：≤0.5m/s。
四、设计标准
沟槽及产品尺寸、公差等符合JB/ZQ4265－86标准。
五、标注方法
标注示例：YXd100112
六、结构装置
YXd型轴用密封圈规格及沟槽尺寸表。

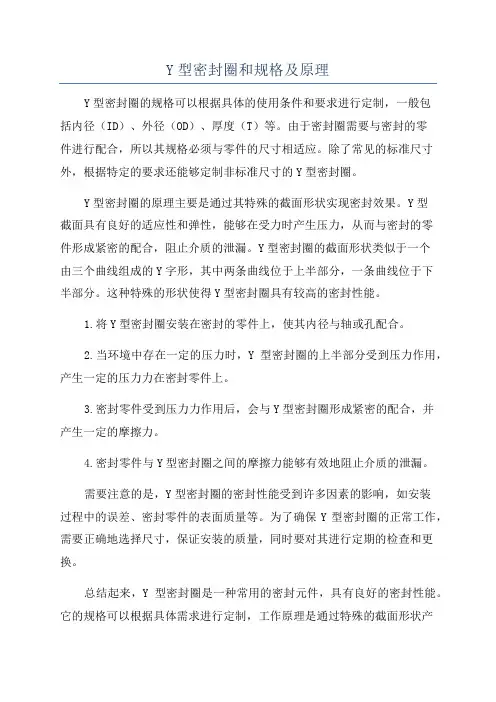

Y型密封圈和规格及原理
Y型密封圈和规格及原理
Y型密封圈的规格可以根据具体的使用条件和要求进行定制，一般包
括内径（ID）、外径（OD）、厚度（T）等。
由于密封圈需要与密封的零
件进行配合，所以其规格必须与零件的尺寸相适应。
除了常见的标准尺寸外，根据特定的要求还能够定制非标准尺寸的Y型密封圈。
Y型密封圈的原理主要是通过其特殊的截面形状实现密封效果。
Y型
截面具有良好的适应性和弹性，能够在受力时产生压力，从而与密封的零
件形成紧密的配合，阻止介质的泄漏。
Y型密封圈的截面形状类似于一个
由三个曲线组成的Y字形，其中两条曲线位于上半部分，一条曲线位于下
半部分。
这种特殊的形状使得Y型密封圈具有较高的密封性能。
1.将Y型密封圈安装在密封的零件上，使其内径与轴或孔配合。
2.当环境中存在一定的压力时，Y型密封圈的上半部分受到压力作用，产生一定的压力力在密封零件上。
3.密封零件受到压力力作用后，会与Y型密封圈形成紧密的配合，并
产生一定的摩擦力。
4.密封零件与Y型密封圈之间的摩擦力能够有效地阻止介质的泄漏。
需要注意的是，Y型密封圈的密封性能受到许多因素的影响，如安装
过程中的误差、密封零件的表面质量等。
为了确保Y型密封圈的正常工作，需要正确地选择尺寸，保证安装的质量，同时要对其进行定期的检查和更换。
总结起来，Y型密封圈是一种常用的密封元件，具有良好的密封性能。
它的规格可以根据具体需求进行定制，工作原理是通过特殊的截面形状产
生压力力和摩擦力，阻止介质的泄漏。
在使用过程中需要注意选择合适的尺寸，正确安装，并定期进行检查和更换，以保证其正常工作。
常用油缸密封圈
常用标准油缸密封件每台耗用定额 Y型圈 O型圈 J型圈 进口圈 类型 产品型号 规格型号 数量 规格型号 数量 规格型号 数量 规格型号 数量 100T YA192 220*5.7 2 1 125*3.1 2 YA220 270*5.7 JA210 5 2 1 220*5.7 100T快速 1 125*3.1 2 YA220 270*5.7 JA210 UHS63 主缸 5 2 1 2 220*5.7 1 100T增速缸 160*5.7 2 95*3.1 2 YA280 290*5.7 JA250 3 2 1 160T YA262 280*5.7 2 1 150*5.7 2 YA262 160T增速缸 2 280*5.7 150*5.7 95*3.1 1 2 2
常用标准油缸密封件每台耗用定额 Y型圈 O型圈 J型圈 进口圈 类型 产品型号 规格型号 数量 规格型号 数量 规格型号 数量 规格型号 数量 YA140 150*5.7 JA100 3 2 1 40T YA110 140*5.7 2 1 80*3.1 2 YA140 150*5.7 JA120 UHS40 3 2 1 2 YA130 140*5.7 2 1 40T增速缸 100*3.1 2 80*3.1 2 YA180 190*5.7 JA160 UHS160 3 2 1 1 63T 180*5.7 1 100*3.1 2 YA180 190*5.7 JA160 UHS160 3 2 1 1 180*5.7 UHS63 1 2 63T增速缸 120*3.1 2 85*3.1 2 YA220 270*5.7 JA180 3 2 1
类型 产品型号 200T 315T 400T 500T 630T 10T 19T 24T
常用标准油缸密封件每台耗用定额 Y型圈 O型圈 J型圈 进口圈 规格型号 数量 规格型号 数量 规格型号 数量 规格型号 数量 YA320 320*5.7 JA280 3 2 1 YA292 220*5.7 1 2 YA400 JA360 4 400*5.7/8.6 2 1 YA375 290*5.7 1 2 YA420 JA400 4 420*5.7/8.6 2 1 YA415 290*5.7 1 2 YA500 500*8.6 JA450 4 2 1 YA465 320*5.7 1 2 YA560 560*8.6 JA500 4 3 1 YA520 400*5.7 1 2 YA80 80*3.1 JA60 UHS60 2 2 1 1 40*3.1 2 YA100 100*3.1 JA70 UHS70 2 2 1 1 60*3.1 2 YA120 120*3.1 JA70 UHS70 2 2 1 1 60*3.1 2
Y形密封圈的特性
Y形密封圈的特性Y形圈正常工作时，也有极少量泄漏发生。
这是由于活塞运动时油膜积聚造成的。
研究表明，活塞在往复行程中的泄漏情况是不同是。
当内压较低时，抽出行程中的泄漏量随内压增大而增大；压入行程中则随内压增大而减小。
当内压足够大时（约大于7.5MPa）,泄漏量不再随内压而变化。
图5-24是国外的试验结果。
此结果是在保持11.25MPa的高压而使低压变化的情况下得到的，当低压侧的压力上升到接近高压侧时，泄漏接近于常数。
由图5-24还可看出，泄漏与往复运动速度的关系。
当往复速度大时，泄漏量增大。
这的因为往复速度大时，往复次数变得很频繁，油膜的流体动力作用使用油膜厚度增大，形成了油膜的快速积聚作用。
应指出，当工作油的粘度越大，油膜厚度的增大越大，因此往复速度所造成的泄漏量也越大。
Y形密封圈摩擦特性当Y形密封圈内压Pi较低时，摩擦力随内压增大而增大。
当内压足够大时，摩擦力不再有很大变化。
若润滑良好，甚至有下降趋势。
图5-25为国外关于Y形密封圈的起动摩擦试验结果。
由图看出，起动摩擦与停车时间关系不大，这是与O形圈最大的区别。
这对于断续运动的机械是极为有利的。
同时，在内压较低时，起动摩擦随内压的增大而增大，但内压超过5MPa时，起动摩擦将与内压无关。
所以对于高压断续运动的机械，不要担心有起动摩擦过大的问题。
图5-26为国外对U形密封所做的试验结果。
因为U形圈与Y形圈的特性相差不大，故在这里引用。
密封圈的胶料硬度为90绍尔A。
途中曲线表示不同的滑动速度V。
由试验知，摩擦力的大小与橡胶的硬度和滑动速度有关。
硬度大的U形圈，摩擦阻力小；往复速度大时，摩擦阻力也小。
由于有多种因素影响U形圈的摩擦，使得U形圈的摩擦系数在整个往复行程中不是一个常数。
1—v=1.52m/min；2—v=3.05m/min3—v=6.10m/min；4—v=9.14m/min19)Y形密封圈撕裂、挤出和反转现象U形密封圈在高压下唇的内侧作用有很高的压力。
轴孔用Y型密封圈规格尺寸
•公司名称：•上海左泰工贸有限公司•详细说明：•YX-D密封件(孔用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU, 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价YX-D-16 16 × 10 × 8 0.60YX-D-18 18 × 12 × 8 0.60YX-D-20 20 × 14 × 8 0.60YX-D-22 22 × 16 × 8 0.60YX-D-25 25 × 19 × 8 0.60YX-D-28 28 × 22 × 8 0.68YX-D-30 30 × 22 × 10 0.68YX-D-32 32 × 24 × 10 0.68YX-D-35 35 × 27 × 10 0.68YX-D-40 40 × 32 × 10 0.95YX-D-45 45 × 37 × 10 0.95YX-D-50 50 × 42 × 10 1.28YX-D-55 55 × 47 × 10 1.28YX-D-60 60 × 48 × 14 1.88YX-D-63 63 × 51 × 14 1.88YX-D-65 65 × 53 × 14 1.98YX-D-70 70 × 58 × 14 2.18YX-D-75 75 × 63 × 14 2.18YX-D-80 80 × 68 × 14 2.4YX-D-85 85 × 73 × 14 2.4YX-D-90 90 × 78 × 14 2.6YX-D-95 95 × 83 × 14 3.6YX-D-100 100 × 88 × 14 3.6YX-D-105 105 × 89 × 14 4.8YX-D-110 110 × 94 × 14 4.98 YX-D-115 115 × 99 × 14 4.98 YX-D-120 120 × 104 × 14 4.98 YX-D-125 125 × 109 × 14 6.6YX-D-130 130 × 114 × 14 6.6YX-D-135 135 × 119 × 14 6.9YX-D-140 140 × 124 × 14 6.9YX-D-145 145 × 129 × 14 6.95 YX-D-150 150 × 134 × 14 6.95 YX-D-155 155 × 139 × 14 6.95 YX-D-160 160 × 144 × 14 9.44型号尺寸单价YX-D-165 165 × 149 × 14 9.44 YX-D-170 170 × 154 × 18 9.88 YX-D-175 175 × 159 × 18 9.88 YX-D-180 180 × 164 × 18 11.53 YX-D-185 185 × 169 × 18 11.53 YX-D-190 190 × 174 × 18 11.53 YX-D-195 195 × 179 × 18 11.53 YX-D-200 200 × 184 × 18 11.87 YX-D-210 210 × 194 × 18 11.87 YX-D-220 220 × 204 × 18 11.87 YX-D-230 230 × 214 × 18 15.62 YX-D-240 240 × 224 × 18 15.62 YX-D-250 250 × 234 × 18 18.2 YX-D-260 260 × 244 × 18 20.83 YX-D-265 265 × 249 × 18 20.83 YX-D-270 270 × 254 × 18 20.33 YX-D-275 275 × 259 × 18 20.83 YX-D-280 280 × 264 × 18 20.83 YX-D-290 290 × 274 × 18 21.37 YX-D-300 300 × 284 × 18 21.37YX-D-320 320 × 296 × 24 42.87YX-D-340 340 × 316 × 24 43.64YX-D-350 350 × 326 × 24 43.64YX-D-360 360 × 336 × 24 43.64YX-D-380 380 × 356 × 24 46.55YX-D-400 400 × 376 × 24 46.55YX-D-410 410 × 386 × 24 60.25YX-D-420 420 × 396 × 24 60.25YX-D-440 440 × 416 × 24 61.5YX-D-450 450 × 426 × 24 61.5YX-D-480 480 × 456 × 24 63YX-D-500 500 × 476 × 24 65.8YX-D-560 560 × 536 × 24 69.5YX-D-600 600 × 576 × 24 90YX-d 密封件(轴用) 材质:PU聚氨脂产品用途：用于往复运动液压油缸中活塞的密封适用范围：TPU：一般液压缸；通用设备液压缸CPU：工程机械用液压缸及高温、高压用油缸材质：聚氨酯PU 可以安装要求订做:丁晴橡胶,氟橡胶,硅胶.材质产品硬度：HS85±2°A 工作温度：TPU：- 40~ +80℃CPU：-40~ +120℃工作压力：≤32Mpa 工作介质：液压油、乳化液、水标准来源：JB/ZQ4264-97 JB/ZQ4264-86 取代Q/ZB248-77型号尺寸单价尺寸(内径×外径×高) 批价YX-d - 8 8 × 14 × 8 0.83YX-d - 10 10 × 16 × 8 0.83YX-d - 12 12 × 18 × 8 0.83YX-d - 14 14 × 20 × 8 0.83YX-d - 16 16 × 22 × 8 0.83YX-d - 18 18 × 24 × 8 0.83YX-d - 20 20 × 28 × 8 0.83YX-d - 22 22 × 30 × 8 0.83YX-d - 24 25 × 33 × 8 0.83YX-d - 25 28 × 36 × 8 0.83YX-d - 28 30 × 38 × 10 0.95YX-d - 30 32 × 41 × 10 0.95YX-d - 32 35 × 43 × 10 0.95YX-d - 35 40 × 48 × 10 1.28YX-d - 40 45 × 53 × 10 1.28YX-d - 45 50 × 58 × 10 1.48YX-d - 50 55 × 63 × 10 1.48YX-d - 55 60 × 72 × 14 2.19YX-d - 60 63 × 75 × 14 2 .19YX-d - 65 65 × 77 × 14 2.19YX-d - 70 70 × 82 × 14 2.44YX-d - 75 75 × 87 × 14 2.44YX-d - 80 80 × 92 × 14 3.25YX-d - 85 85 × 97 × 14 3.25YX-d - 90 90 × 102 × 14 3.88YX-d - 95 95 × 107 × 14 3.88YX-d - 100 100 × 112 × 14 3.88 YX-d - 105 105 × 121 × 14 6.65 YX-d - 110 110 × 126 × 14 6.65 YX-d - 115 115 × 131 × 14 6.65 YX-d - 120 120 × 136 × 14 6.9 YX-d - 125 125 × 141 × 14 6.9 YX-d - 130 130 × 146 × 14 8.12 YX-d - 140 140 × 156 × 14 8.12 YX-d - 145 145 × 161 × 14 8.12 YX-d - 150 150 × 166 × 14 8.8 YX-d - 155 155 × 171 × 14 8.8 YX-d - 160 160 × 176 × 14 10.53 YX-d - 165 165 × 181 × 14 11.53 YX-d - 170 170 × 186 × 18 11.53 YX-d - 175 175 × 191 × 18 11.53 YX-d - 180 180 × 196 × 18 13.65 YX-d - 185 185 × 201 × 18 13.65 YX-d - 190 190 × 206 × 18 15.93 YX-d - 200 200 × 216 × 18 15.93YX-d - 210 210 × 226 × 18 15.93YX-d - 220 220 × 236 × 18 15.93YX-d - 230 230 × 246 × 18 15.25YX-d - 235 235 × 251 × 18 15.25YX-d - 240 240 × 256 × 18 15.25YX-d - 250 250 × 266 × 18 20YX-d - 260 260 × 276 × 18 20YX-d - 270 270 × 286 × 18 20.75YX-d - 280 280 × 296 × 18 21.5YX-d - 290 290 × 306 × 18 21.5YX-d - 300 300 × 316 × 18 21.5YX-d - 320 320 × 344 × 24 42.5YX-d - 340 340 × 364 × 24 44.57YX-d - 360 360 × 384 × 24 45.75YX-d - 380 380 × 404 × 24 49YX-d - 400 400 × 424 × 24 49YX-d - 420 420 × 444 × 24 49.85YX-d - 450 450 × 474 × 24 49.85YX-d - 500 500 × 524 × 24 64.58YX-d - 520 520 × 544 × 24 68YX-d - 560 560 × 584 × 24 69YX-d - 600 600 × 624 × 24 81.6一产品用途适用于油为介质的管路系统中，供焊接，卡套，扩大管接头，螺塞及机械装置的压力系统密封，为防止油液，燃料，水和药品等泄露，公称压力至40Mpa,工作温度为﹣25℃～﹢100℃。
O型密封圈Y型密封圈样本[1]
![O型密封圈Y型密封圈样本[1]](https://img.taocdn.com/s3/m/a54f6bc24028915f804dc273.png)
O型密封圈1、O形密封圈的使用工况和场合本产品采用丁腈胶、氟胶、乙丙胶、氯丁胶、氯醇胶、硅胶等胶种的先进配方，按GB3452-1-82及GB1235-76标准生产，产品可在液压、气动条件下使用。
使用压力范围，液压≤9.8MPa,气动≤1MPa, 密静封≤15.7MPa ,耐温范围-60-+300℃，耐机油及各类石油基润滑油和多种化学介质，耐冲击次数达150万次以上。
2、O形密封圈尺寸系列注：选用O形圈要根据工况选择适当的材质，硬度、λ=d1／d2、压缩量及过盈量。
a:GB 3452-1-82产品编号产品规格d1xd2产品编号产品规格d1xd2产品编号产品规格d1xd2产品编号产品规格d1xd2产品编号产品规格d1xd2XB1-1 1.8x1.8 XB1-125x1.8XB1-238.5x1.8XB1-3415x1.8XB1-4526.5x1.8XB1-2 2x1.8 XB1-135.15x1.8XB1-248.75x1.8XB1-3516x1.8XB1-4628x1.8XB1-3 2.24x1.8 XB1-145.3x1.8XB1-259x1.8XB1-3617x1.8XB1-4730x1.8XB1-4 2.5x1.8 XB1-155.6x1.8XB1-269.5x1.8XB1-3718x1.8XB1-4831.5x1.8XB1-5 2.8x1.8 XB1-16x1.8 XB1-210x1.8 XB1-319x1.8 XB1-432.5x1.86 7 8 9XB1-6 3.15x1.8 XB1-176.3x1.8XB1-2810.6x1.8XB1-3920x1.8XB1-533.5x1.8XB1-7 3.55x1.8 XB1-186.7x1.8XB1-2911.2x1.8XB1-421.2x1.8XB1-5134.5x1.8XB1-8 3.75x1.8 XB1-196.9x1.8XB1-311.8x1.8XB1-4122.4x1.8XB1-5235.5x1.8XB1-9 4x1.8 XB1-27.1x1.8XB1-3112.5x1.8XB1-4223.6x1.8XB1-5336.5x1.8XB1-1 0 4.5x1.8XB1-217.5x1.8XB1-3213.2x1.8XB1-4325x1.8XB1-5437.5x1.8XB1-1 1 4.87x1.8XB1-228x1.8XB1-3314x1.8XB1-4425.8x1.8XB1-5538.7x1.8XB1-5 6 40x1.8XB2-2525.8x2.65XB2-5873x2.65XB3-1736.5x3.55XB3-595x3.55XB1-5 7 41.2x1.8XB2-2626.5x2.65XB2-5975x2.65XB3-1837.5x3.55XB3-5197.5x3.55XB1-5 8 42.5x1.8XB2-2728x2.65XB2-680x2.65XB3-1938.7x3.55XB3-52100x3.55XB1-5 9 43.7x1.8XB2-2830x2.65XB2-6185x2.65XB3-240x3.55XB3-53103x3.55XB1-6 0 45x1.8XB2-2931.5x2.65XB2-6290x2.65XB3-2141.2x3.55XB3-54106x3.55XB1-6 1 46.2x1.8XB2-332.5x2.65XB2-6395x2.65XB3-2242.5x3.55XB3-55109x3.55XB1-6 2 47.5x1.8XB2-3133.5x2.65XB2-64100x2.65XB3-2343.7x3.55XB3-56112x3.55XB1-6 3 48.7x1.8XB2-3234.5x2.65XB2-65106x2.65XB3-2445x3.55XB3-57115x3.55XB1-6 4 50x1.8XB2-3335.5x2.65XB2-66112x2.65XB3-2546.2x3.55XB3-58118x3.55XB2-1 38.5x1.8 XB2-3436.5x2.65XB2-67118x2.65XB3-2647.5x3.55XB3-59122x3.55XB2-2 7.1x2.65 XB2-3537.5x2.65XB2-68125x2.65XB3-2748.7x3.55XB3-6125x3.55XB2-3 7.5x2.65 XB2-3638.7x2.65XB2-69132x2.65XB3-2850x3.55XB3-61128x3.55XB2-4 8x2.65 XB2-3740x2.65XB2-7140x2.65XB3-2951.5x3.55XB3-62132x3.55XB2-5 8.5x2.65 XB2-3841.2x2.65XB2-71150x2.65XB3-353x3.55XB3-63136x3.55XB2-6 8.75x2.6XB2-342.5x2.6XB2-7160x2.65 XB3-354.5x3.5XB3-6140x3.555 9 5 2 1 5 4XB2-7 9x2.65 XB2-443.7x2.65XB2-73170x2.65XB3-3256x3.55XB3-65145x3.55XB2-8 9.5x2.65 XB2-4145x2.65XB2-74180x2.65XB3-3358x3.55XB3-66150x3.55XB2-9 10x2.65 XB2-4246.2x2.65XB3-1 18x3.55XB3-3460x3.55XB3-67155x3.55XB2-1 0 11.2x2.65XB2-4347.5x2.65XB3-2 19x3.55XB3-3561.5x3.55XB3-68160x3.55XB2-1 1 11.8x2.65XB2-4448.7x2.65XB3-3 20x3.55XB3-3663x3.55XB3-69165x3.55XB2-1 2 12.5x2.65XB2-4550x2.65 XB3-4 21.2x3.55XB3-3765x3.55XB3-7170x3.55XB2-1 3 13.2x2.65XB2-4651.5x2.65XB3-5 22.4x3.55XB3-3867x3.55XB3-71175x3.55XB2-1 4 14x2.65XB2-4753x2.65 XB3-6 23.6x3.55XB3-3969x3.55XB3-72180x3.55XB2-1 5 15x2.65XB2-4854.5x2.65XB3-7 25x3.55XB3-471x3.55XB3-73185x3.55XB2-1 6 16x2.65XB2-4956x2.65 XB3-825.88x3.55XB3-4173x3.55XB3-74190x3.55XB2-1 7 17x2.65XB2-558x2.65 XB3-9 26.5x3.55XB3-4275x3.55XB3-75195x3.55XB2-1 8 18x2.65XB2-5160x2.65XB3-128x3.55XB3-4377.5x3.55XB3-76200x3.55XB2-1 9 19x2.65XB2-5261.5x2.65XB3-1130x3.55XB3-4480x3.55 XB5-1 40x5.3XB2-2 0 20x2.65XB2-5363x2.65XB3-1231.5x3.55XB3-4582.5x3.55XB5-2 41.2x5.3XB2-2 1 21.2x2.65XB2-5465x2.65XB3-1332.5x3.55XB3-4685x3.55 XB5-3 42.5x5.3XB2-2 2 22.4x2.65XB2-5567x2.65XB3-1433.5x3.55XB3-4787.5x3.55XB5-4 43.7x5.3XB2-2 3 23.6x2.65XB2-5669x2.65XB3-1534.5x3.55XB3-4890x3.55 XB5-5 45x5.3XB2-2 4 25x2.65XB2-5771x2.65XB3-1635.5x3.55XB3-4992.5x3.55XB5-6 46.2x5.3产品产品规格产品产品规产品产品规格产品产品规产品产品规编号 d 1xd 2 编号 格d 1xd 2 编号 d 1xd 2 编号 格d 1xd 2 编号格d 1xd 2 XB5-7 47.5x5.3 XB5-33 100x5.3 XB5-59 224x5.3 XB7-16 170x7 XB7-42 355x7 XB5-8 48.7x5.3 XB5-34 103x5.3 XB5-60 236x5.3 XB7-17 175x7 XB7-43 365x7 XB5-9 50x5.3 XB5-35 106x5.3 XB5-61 250x5.3 XB7-18 180x7 XB7-44 375x7 XB5-10 51.5x5.3 XB5-36 109x5.3 XB5-62 265x5.3 XB7-19 185x7 XB7-45 387x7 XB5-11 53x5.3 XB5-37 112x5.3 XB5-63 280x5.3 XB7-20 190x7 XB7-46 400x7 XB5-12 54.5x5.3 XB5-38 115x5.3 XB5-64 300x5.3 XB7-21 195x7 XB7-47 412x7 XB5-13 56x5.3 XB5-39 118x5.3 XB5-65 315x5.3 XB7-22 200x7 XB7-48 425x7 XB5-14 58x5.3 XB5-40 122x5.3 XB5-66 335x5.3 XB7-23 206x7 XB7-49 437x7 XB5-15 60x5.3 XB5-41 125x5.3 XB5-67 355x5.3 XB7-24 212x7 XB7-50 450x7 XB5-16 61.5x5.3 XB5-42 128x5.3 XB5-68 375x5.3 XB7-25 218x7 XB7-51 462x7 XB5-17 63x5.3 XB5-43 132x5.3 XB5-69 400x5.3 XB7-26 224x7 XB7-52 475x7 XB5-18 65x5.3 XB5-44 136x5.3 XB7-1 109x7 XB7-27 230x7 XB7-53 487x7 XB5-19 67x5.3 XB5-45 140x5.3 XB7-2 112x7 XB7-28 236x7 XB7-54 500x7 XB5-20 69x5.3 XB5-46 145x5.3 XB7-3 115x7 XB7-29 243x7 XB7-55 515x7 XB5-21 71x5.3 XB5-47 150x5.3 XB7-4 118x7 XB7-30 250x7 XB7-56 530x7 XB5-22 73x5.3 XB5-48 155x5.3 XB7-5 122x7 XB7-31 258x7 XB7-57 545x7 XB5-23 75x5.3 XB5-49 160x5.3 XB7-6 125x7 XB7-32 265x7 XB7-58 560x7 XB5-24 77.5x5.3 XB5-50 165x5.3 XB7-7 128x7 XB7-33 272x7 XB7-59 580x7 XB5-25 80x5.3 XB5-51 170x5.3 XB7-8 132x7 XB7-34 280x7 XB7-60 600x7 XB5-26 82.5x5.3 XB5-52 175x5.3 XB7-9 136x7 XB7-35 290x7 XB7-61 615x7 XB5-27 85x5.3 XB5-53 180x5.3 XB7-10 140x7 XB7-36 300x7 XB7-62 630x7 XB5-28 87.5x5.3 XB5-54 185x5.3 XB7-11 145x7 XB7-37 307x7 XB7-63 650x7 XB5-29 90x5.3 XB5-55 190x5.3 XB7-12 150x7 XB7-38 315x7 XB7-64 670x7 XB5-30 92.5x5.3 XB5-56 195x5.3 XB7-13 155x7 XB7-39 325x7 XB5-31 95x5.3 XB5-57 200x5.3 XB7-14 160x7 XB7-40 335x7 XB5-32 97.5x5.3 XB5-58 212x5.3 XB7-15 165x7 XB7-41 345x7b.GB 1235-76产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 产品 编号 产品规格Dxd 2 B1-1 5x1.9 B3-14 70x3.1 B3.5-13 45x3.5 B5-25 160x5.7 B8-13 230x8.6 B1-2 6x1.9 B3-15 75x3.1 B3.5-14 46x3.5 B5-26 165x5.7 B8-14 235x8.6 B1-3 7x1.9 B3-16 80x3.1 B3.5-15 48x3.5 B5-27 170x5.7 B8-15 240x8.6 B1-4 8x1.9 B3-17 85x3.1 B3.5-16 50x3.5 B5-28 175x5.7 B8-16 245x8.6 B1-5 9x1.9 B3-18 90x3.1 B3.5-17 51x3.5 B5-29 180x5.7 B8-17 250x8.6 B1-6 10x1.9 B3-19 85x3.1 B3.5-18 54x3.5 B5-30 185x5.7 B8-18 255x8.6 B1-7 11x1.9 B3-20 100x3.1 B3.5-19 55x3.5 B5-31 190x5.7 B8-19 260x8.6B1-8 12x1.9 B3-21 105x3.1 B3.5-20 56x3.5 B5-32 195x5.7 B8-20 265x8.6B1-9 13x1.9 B3-22 110x3.1 B5-1 (50)x5.7 B5-33 200x5.7 B8-21 275x8.6B1-10 1414x1.9 B3-23 115x3.1 B5-2 (55)x5.7 B5-34 205x5.7 B8-22 280x8.6B2-1 14x2.4 B3-24 120x3.1 B5-3 60x5.7 B5-35 210x5.7 B8-23 290x8.6B2-2 15x2.4 B3-25 125x3.1 B5-4 63x5.7 B5-36 220x5.7 B8-24 295x8.6B2-3 16x2.4 B3-26 130x3.1 B5-5 65x5.7 B5-37 230x5.7 B8-25 300x8.6B2-4 18x2.4 B3-27 135x3.1 B5-6 70x5.7 B5-38 240x5.7 B8-26 305x8.6B2-5 19x2.4 B3-28 140x3.1 B5-7 73x5.7 B5-39 250x5.7 B8-27 315x8.6B2-6 20x2.4 B3-29 145x3.1 B5-8 75x5.7 B5-40 260x5.7 B8-28 320x8.6B2-7 22x2.4 B3-30 150x3.1 B5-9 80x5.7 B5-41 270x5.7 B8-29 330x8.6B2-8 24x2.4 B3-31 155x3.1 B5-10 85x5.7 B5-42 280x5.7 B8-30 335x8.6B2-9 25x2.4 B3-32 160x3.1 B5-11 90x5.7 B5-43 290x5.7 B8-31 350x8.6B2-10 26x2.4 B3-33 165x3.1 B5-12 95x5.7 B5-44 300x5.7 B8-32 355x8.6B3-1 28x3.1 B3.5-1 28x3.5 B5-13 100x5.7 B8-1 170x8.6 B8-33 360x8.6B3-2 30x3.1 B3.5-2 30x3.5 B5-14 105x5.7 B8-2 175x8.6 B8-34 370x8.6B3-3 32x3.1 B3.5-3 31x3.5 B5-15 110x5.7 B8-3 180x8.6 B8-35 375x8.6B3-5 35x3.1 B3.5-4 32x3.5 B5-16 115x5.7 B8-4 185x8.6 B8-36 380x8.6B3-6 38x3.1 B3.5-5 34x3.5 B5-17 120x5.7 B8-5 190x8.6 B8-37 390x8.6B3-7 45x3.1 B3.5-6 35x3.5 B5-18 125x5.7 B8-6 195x8.6 B8-38 395x8.6B3-8 50x3.1 B3.5-7 36x3.5 B5-19 130x5.7 B8-7 200x8.6 B8-39 400x8.6B3-9 55x3.1 B3.5-8 38x3.5 B5-20 135x5.7 B8-8 205x8.6 B8-40 415x8.6B3-10 60x3.1 B3.5-9 40x3.5 B5-21 140x5.7 B8-9 210x8.6 B8-41 420x8.6B3-11 63x3.1 B3.5-10 41x3.5 B5-22 145x5.7 B8-10 215x8.6 B8-42 450x8.6B3-12 65x3.1 B3.5-11 42x3.5 B5-23 150x5.7 B8-11 220x8.6 B8-43 480x8.6B3-13 68x3.1 B3.5-12 44x3.5 B5-24 155x5.7 B8-12 225x8.6 B8-44 500x8.6旋转轴唇形密封圈1、旋转轴唇形密封圈使用工况及场合拥有氟胶、硅胶、丁腈胶类产品，广泛应用于各种机械，耐各种石油基油及多种化学介质，选用不同的胶种及密封结构，可满足-30——+250℃的温度区域，使用速度可满足0——25℃米/秒等工况。
