联锁图表
联锁图表基础知识联锁图表是车站联锁设备间联锁关系的说明，采用图和表的形式来表示。
它由信号平面布置图和联锁表两部分组成。
联锁图表说明车站信号设备之间的联锁关系，显示了进路、道岔、信号机以及轨道电路区段之间的基本联锁内容。
电路设计是根据联锁图表的要求严密进行的，联锁试验和竣工验收时也以联锁图表作为检查工程质量的重要依据。
因此，联锁图表必须认真编制，避免任何差错和遗漏。
1．信号平面布置图信号平面布置图是编制联锁表的主要依据，为满足编制联锁表的需要，信号平面布置图上一般应有以下主要内容：（1）联锁区及非联锁区中与信号设备有关的线路布置及编号。
（2）联锁道岔、信号机、信号表示器、轨道电路区段（含侵限绝缘区段）等有关设备及其编号和符号。
（3）正线和到发线的接车方向，区间线路及机车走行线的运行方向。
（4）信号楼（或车站值班员室）中心公里标，联锁道岔和信号机距信号楼（或车站值班员室）中心的距离。
（5）进站信号机外方制动距离内有超过6‰下坡道时的换算坡度数。
2．联锁表联锁表是根据车站信号平面布置图所展示的线路、道岔、信号机、轨道电路区段等情况，按规定的原则和格式编制的。
联锁表以进路为主体，逐条地把排列进路需顺序按压的按钮、防护该进路的信号机名称和显示、进路要求检查并锁闭的道岔编号和位置、进路应检查的轨道电路区段名称，以及与所排进路敌对的信号填写清楚。
联锁表有以下各栏：（1）方向栏。
填写进路性质（通过、接车、发车、转场、调车或延续进路）和运行方向。
（2）进路号码栏。
按全站列车进路和调车进路顺序编号，亦可按咽喉区、场分别编号。
通过进路由正线接、发车进路组成，不另编号，仅将接、发车进路号码以分数形式填写。
例如，接车进路号码为2，发车进路为8，通过进路就写作“2/8”。
（3）进路栏。
逐条列出列车及调车的基本进路。
在较大车站，列车进路同时存在两种以上方式时，除列出基本进路外，还需推荐一条变通进路作为第二种进路方式。
列车进路：如将列车接至某股道时记作“至*股道”。
(完整word版)联锁表(例子、方法、战场图)(word文档良心出品)

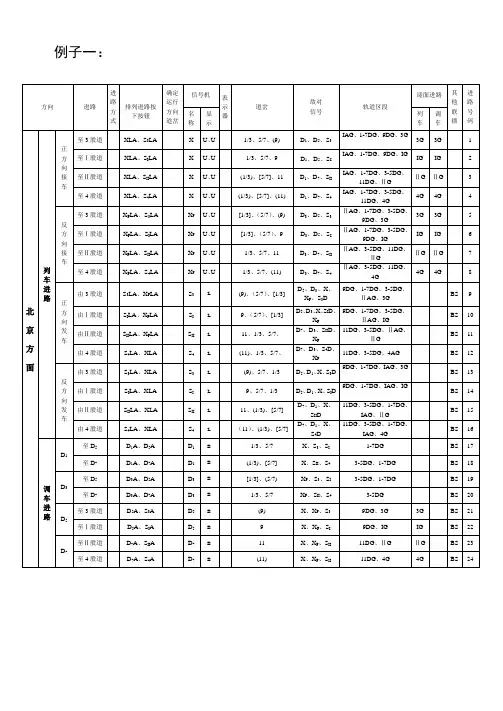

例子一：方向栏填写进路性质(包括通过，接车，发车，专场，调车和延续进路)及运行方向。
进路栏按全站列车进路和调车进路顺序编号。
通过进路由正线接、发车进路组成，不另编号，仅将接发车进路号码以分数形式填写。
进路栏注意的问题:逐条列出联锁范围内的全部列车和调车的基本进路。
当列车进路的同一个始端和同一个终端间存在两条或两条以上进路方式时，除列出基本进路外，还应列出一条主要变通进路作为第二种进路方式。
一般把对平行作业影响小、走行距离比较短、经过道岔比较少的进路定为基本进路。
上述两条进路比不出走行距离的长短，当确定基本进路对平行作业的影响时，首先考虑不影响接车进路，其次考虑不影响发车进路，最后再考虑少影响调车进路。
在进路方式栏内用“1”表示基本进路，“2”表示变通进路，而对调车则只填基本进路。
进路栏的写法对列车进路此栏只需填写进路终端所属的轨道名称，对调车进路，填写对应的终端信号机的名称。
进路栏的写法如下：(1) 列车进路列车接至x股道时，应写作“至x股道”；列车由x股道发车时，应写作“由x股道”；通过进路应写作“经x股道向xx方面通过”。
(2) 调车进路由Dxx信号机调车时，应写作“由Dxx”；调车至某一顺向调车调车信号机时，应写作“至Dxx”；调车至x股道时，应写作“至x股道”；向尽头线，专用线，机务线，双线出口等处调车时，应写作“向Dxx”；当进站信号机内方仅能作调车终端时，应写作“至xx进站信号机”。
排列进路按下按钮栏顺序填写排列进路时应按下的按钮名称以及排列变通进路应按下的变通按钮或是起变通按钮作用的调车按钮名称。
对基本进路应按顺序写出始终端按钮和终端按钮。
对变更进路需写出始端按钮，变更按钮和终端按钮。
(1) 充当列车变更的按钮有以下几种类型：除变更按钮BA可排列变更进路外，不论并置、差置、单置均可作列车变更按钮使用。
若列车变更进路上有几个调车进路按钮，办理变更进路时，只需按下其中的任何一个调车按钮均可。
