第二章简单直流电路学案

第二章简单直流电路学案

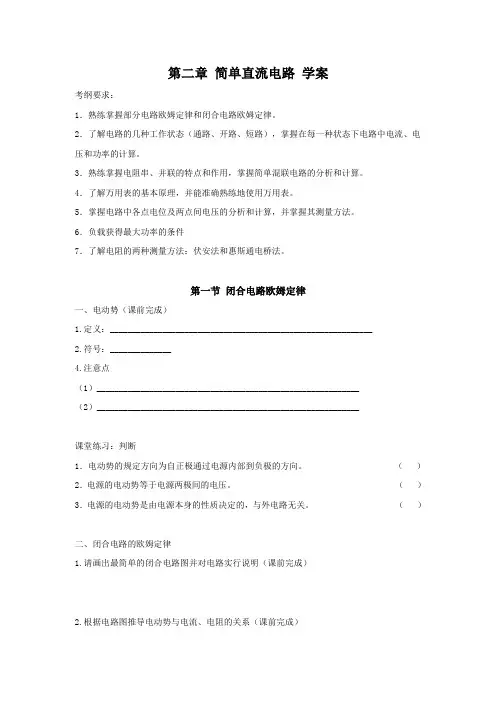

第二章简单直流电路学案考纲要求:1.熟练掌握部分电路欧姆定律和闭合电路欧姆定律。

2.了解电路的几种工作状态(通路、开路、短路),掌握在每一种状态下电路中电流、电压和功率的计算。

3.熟练掌握电阻串、并联的特点和作用,掌握简单混联电路的分析和计算。

4.了解万用表的基本原理,并能准确熟练地使用万用表。

5.掌握电路中各点电位及两点间电压的分析和计算,并掌握其测量方法。

6.负载获得最大功率的条件7.了解电阻的两种测量方法:伏安法和惠斯通电桥法。

第一节闭合电路欧姆定律一、电动势(课前完成)1.定义:____________________________________________________________2.符号:______________4.注意点(1)____________________________________________________________(2)____________________________________________________________课堂练习:判断1.电动势的规定方向为自正极通过电源内部到负极的方向。

()2.电源的电动势等于电源两极间的电压。

()3.电源的电动势是由电源本身的性质决定的,与外电路无关。

()二、闭合电路的欧姆定律1.请画出最简单的闭合电路图并对电路实行说明(课前完成)2.根据电路图推导电动势与电流、电阻的关系(课前完成)结论:闭合电路内电流,跟成正比,跟成反比。

3. 电动势、端电压和内电压三者的关系在表达式 E = IR + IR0中,IR 是外电路上的电压降称为,用符号 U 表示,即U = IR ;IR0是内电路上的电压降称为,用符号 U’表示,即U’ = IR0;所以上式可写成 E = + ,即电源的电动势等于内、外电压降之和。

例:如图,若电动势E=24V,内阻R0=4Ω,负载电阻R=20Ω,试求:(1)电路中的电流;(2)电源的端电压;(3)负载上的电压降;(4)电源内阻上的电压降。

简单直流电路的分析讲解

简单直流电路的分析讲解

简单直流电路的分析讲解先介绍一些基本概念:1.电流(I):单位时间内流过导体的电荷量,单位为安培(A)。

2.电压(V):两个点之间的电势差,单位为伏特(V)。

3.电阻(R):导体对电流的阻碍程度,单位为欧姆(Ω)。

4.电流方向:规定从正极到负极的方向为电流的流动方向。

5.电阻的欧姆定律:U=IR,其中U为电压,I为电流,R为电阻。

首先,我们来看一下串联电路的分析方法:串联电路是指将多个电阻依次连在一起,电流沿着同一条路径依次通过每一个电阻。

串联电路中,总电压等于各个电阻电压之和,总电流等于各个电阻电流之和。

设有三个串联电阻R1、R2和R3,其电源电压为U。

根据欧姆定律可知:U=I(R1+R2+R3)同时,根据电压分压定律可知,各个电阻上的电压分别为:U1=IR1,U2=IR2,U3=IR3另外,根据电流分配定律,电源电流等于各个电阻电流之和,即:I=I1+I2+I3我们可以通过以上方程组进行串联电路的计算。

接下来,我们来看一下并联电路的分析方法:并联电路是指将多个电阻的两端分别连接在相同电压的情况下,并联到一起。

并联电路中,各个电阻之间的电压相等,总电流等于各个分支电流之和。

设有三个并联电阻R1、R2和R3,其电源电压为U。

根据欧姆定律可知:U=I1R1=I2R2=I3R3同时,根据电流合成定律可知,电源电流等于各个分支电流之和,即:I=I1+I2+I3另外,根据电阻合并定律,总电阻的倒数等于各个电阻倒数之和的倒数,即:1/R=1/R1+1/R2+1/R3我们可以通过以上方程组进行并联电路的计算。

最后,我们来看一下功率的计算:功率(P)是指单位时间内转化或消耗的能量,单位为瓦特(W)。

在直流电路中,电源所提供的功率等于电流乘以电压,即:P=UI同时,根据欧姆定律可知,电流等于电压除以电阻,即:I=U/R将上述两个公式合并,可以得到:P=UI=U(U/R)=U²/R可以看出,功率与电压的平方成正比,与电阻成反比。

《简单直流电路》课件

《简单直流电路》课件
《简单直流电路》ppt课件
目 录
• 直流电路的基本概念 • 欧姆定律与基尔霍夫定律 • 电阻的串联与并联 • 电功率与电能 • 安全用电与保护措施
01
直流电路的基本概念
定义与特点
总结词
简单明了地介绍了直流电路的定义和特点。
详细描述
直流电路是指电流保持恒定不变的电路,其特点是电流的大小和方向都不随时 间变化。在直流电路中,电子从电源的正极出发,经过电路的各个元件,最终 回到电源的负极。
利用欧姆定律和并联电路 特点进行计算。
串并联电路的分析方法
01
02
03
04
定义法
根据串并联电路的定义,判断 电路的串并联关系。
电流法
通过分析电流的流向,判断串 并联关系。
断路法
在电路中去掉一个元件,观察 其他元件是否正常工作,从而
判断串并联关系。
节点法
在电路中寻找节点,节点之间 的线路为串联,节点之间的元
保护接零
将电器设备的金属外壳与零线连接,以防止设备漏电对人 体造成伤害。
漏电保护装置与安全用电的关系
漏电保护装置的作用
当电器设备发生漏电时,能够自动切断电源,保护人身 安全。
安全用电的保障
正确使用漏电保护装置是安全用电的重要保障之一。
感谢您的观看
THANKS
02
欧姆定律与基尔霍夫定律
欧姆定律
总结词
描述电流、电压和电阻之间关系的定 律
详细描述
欧姆定律是电路分析中最基本的定律 之一,它指出在同一电路中,电流与 电压成正比,与电阻成反比。公式表 示为 I=U/R,其中 I 是电流,U 是电 压,R 是电阻。
基尔霍夫定律
总结词
解决电路中电压和电流分布问题的定律

简单直流电路基础知识章节总结及练习

简单直流电路基础知识章节总结及练习

简单直流电路的基础知识【知识结构】【重、难点知识】1、电路中主要物理量2、基本定律3、电路中各点电位计算4、简单直流电路分析计算【内容提要】1、电路 (1)、组成:由电源、用电器(负载)、连接导线、开关及保护装置组成的闭合回路。

(2)、作用:实现电能的传输和转换。

2、电流 (1)、定义:电荷的定向移动形成电流。

(2)、电路中有持续电流的条件: ①、电路为闭合通路。

②、电路两端存在电压,电源的作用就是为电路提供持续的电压。

3、电流的大小等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值,即: tqI = I 单位安培(A )、q 单位库仑(C )、t 单位秒(S )。

4、电阻表示原件或导体对电流呈现阻碍作用大小的物理量,在一定温度下,导体的电阻可用电阻定律计算。

(1)、电阻定律数学表达式:slR ρ= (2)、电阻定律:导体的电阻和它的长度成正比,与它的横截面积成反比。

(3)、说明:①、ρ是反映材料导电性能的物理量,称为“电阻率”。

②、导体的电阻与温度有关。

5、部分电路欧姆定律反映电流、电压、电阻三者间关系,数学表达式为:RUI = 6、电能、电功率电流通过用电器时,将电能转换为其他形式的能 (1)、转换电能的计算:W=Uit(2)、电功率计算:R I R U UI P 22===;R I RU 22=对纯阻性电路适用。

(3)、电热的计算(焦耳定律):Rt I Q 2=7、闭合(全)电路欧姆定律(1)、文字叙述:闭合电路内的电流与电源电动势成正比,与电路的总电阻成反比。

(2)、数学表达式:rR EI +=(3)、说明:E 代表电源电动势、R 代表外电路电阻、r 电源内部电阻。

电路参数的变化将使电路中电流、电压分配关系及功率消耗等发生改变。

8、电源外特性闭合电路中,电源端电压随负载电流变化的规律,即:Ir E U -= 9、串联电路的基本特点电路中各元件流过电流相等;电路两端总电压等于各元件两端电压之和;电路总电阻等于各元件阻值之和。

简单直流升压电路

简单直流升压电路

简单直流升压电路简单直流升压电路是一种常见的电路配置,用于将直流电压提升到更高的电压水平。

它由一个输入电压源、一个开关元件(通常是开关管或二极管)和一个输出电容组成。

通过适当的控制开关元件的导通和截止状态,可以实现对输入电压的升压。

在简单直流升压电路中,输入电压通过开关元件和输出电容连接在一起。

当开关元件导通时,输入电压会通过开关元件和输出电容充电,使输出电压上升。

当开关元件截止时,输出电容会通过负载释放电能,从而提供稳定的输出电压。

简单直流升压电路的工作原理可以通过以下几个步骤来解释:1.导通状态:当开关元件导通时,输入电压通过开关元件和输出电容充电。

输出电容开始储存电能,同时输出电压逐渐上升。

2.截止状态:当开关元件截止时,输出电容开始释放储存的电能,通过负载提供稳定的输出电压。

这是因为输出电容会通过负载提供电流,使得输出电压维持在一个相对稳定的水平。

3.循环工作:简单直流升压电路会不断地在导通状态和截止状态之间循环工作。

这个过程可以通过控制开关元件的导通和截止来实现。

通常使用脉宽调制(PWM)技术来控制开关元件的导通时间和截止时间,以达到所需的输出电压水平。

简单直流升压电路具有许多应用领域,其中包括:1.能源转换:简单直流升压电路可以将低电压的直流电源转换为高电压,以满足特定设备或系统的电压需求。

例如,太阳能电池板产生的低电压可以通过升压电路转换为适合输送到电网的高电压。

2.电力适配器:许多电子设备(如笔记本电脑、手机充电器)需要使用不同的电压和功率级别。

简单直流升压电路可以将输入的低电压转换为适合设备使用的高电压,以满足设备的功率需求。

3.电子系统:在一些电子系统中,需要提供高电压来激活特定的元件或实现特定的电路功能。

简单直流升压电路可以提供所需的高电压,以满足系统的需求。

需要注意的是,简单直流升压电路的设计和实现需要考虑多个因素,包括输入电压范围、输出电压水平、负载要求、开关元件的性能等。

最简单的直流限流电路

最简单的直流限流电路

最简单的直流限流电路最简单的直流限流电路有以下几种:1.电流限制电阻:这是最简单的直流限流电路。

它由一个电阻和一个电源组成。

当电流通过电阻时,它会产生一定的电压降。

通过选择适当的电阻值,可以限制电流的大小。

例如,如果我们选择一个10欧姆的电阻,当通过1安培的电流时,电压降为10伏。

通过这种方式,电流可以被限制在一个特定范围内。

2.二极管限流电路:二极管是一种具有单向导电性的器件。

在直流电路中,它可以被用作限流器。

通过将二极管正向放置在电路中,电流只能沿着一个方向流动。

当达到二极管的额定电流时,它会产生一个固定的电压降。

通过选择适当的二极管和电阻值,可以实现所需的电流限制。

3.稳压二极管限流电路:稳压二极管(Zener二极管)是一种特殊的二极管,它可以在反向击穿时保持稳定的电压输出。

通过将稳压二极管放置在电路中,可以实现直流电流的限制。

当电流超过稳压二极管的额定值时,它开始击穿并产生一个稳定的电压输出。

通过选择适当的电阻和稳压二极管,可以实现所需的电流限制。

4.晶体管限流电路:晶体管可以用作直流电流的限制器。

晶体管的基极-发射极电压(Vbe)具有温度补偿特性,当通过晶体管的电流增加时,Vbe也会增加。

这可以用作限流器。

通过选择适当的电阻和晶体管类型,可以实现所需的电流限制。

5.整流电路:整流电路也可以用作直流电流的限制器。

整流电路的主要作用是将交流电转换为直流电。

在这个过程中,电流会受到电源和负载电阻的限制。

通过选择适当的电源电压和负载电阻,可以限制直流电流。

最后,需要注意的是,以上列举的电路只是最简单的直流限流电路之一。

在实际应用中,根据具体的需求和应用场景,可能还会设计更复杂的电路来实现更精确的电流限制。

所以在设计电路时,需要根据实际情况选择合适的限流电路。

第二章 简单直流电路 练习题

第二章  简单直流电路  练习题

第二章练习题一、判断题。

1、当外电路开路时,电源端电压等于零。

(×)2、短路状态下,电源内阻的压降为零。

(×)3、电阻值为R1=20Ω,R2=10Ω两个电阻串联,因电阻小对电流的阻碍作用小,故R2中通过的电流比R1中的电流大些。

(×)4、一条马路上路灯总是同时亮,同时灭,因为这些灯都是串联接入电网的。

(×)5、通常照明电路中灯开的越多,总的负载电阻就越大。

(×)6、万用表的电压、电流及电阻档的刻度都是均匀的。

(×)7、通常万用表黑表笔所对应的是内电源的正极。

(√)8、改变万用表电阻档倍率后,测量电阻之前必须进行欧姆调零。

(√)9、电路中某两点的电位都很高,则这两点间的电压也一定很高。

(×)10、电路中选择的参考点改变了,各点的电位也将改变。

(√)二、选择题。

1、在图2-29中,E=10V,R0=1Ω,要使RP获得最大功率,RP应为( C )。

A. 0.5ΩB. 1ΩC. 1.5ΩD. 02、在闭合电路中,负载电阻增大,则端电压将( B )。

A.减小B.增大C.不变D.不能确定3、将R1>R2>R3的三个电阻串联,然后接在电压为U的电源上,获得功率最大的电阻是( A)。

A.R1 B.R2C.R3D.不能确定4、若将上题三只电阻并联后接在电压为U的电源上,获得获得功率最大的电阻是( C )。

A.R1 B.R2C.R3D.不能确定(5)、一个额定值为“220V.40W”的白炽灯与一个额定值为“220V.60W”的白炽灯串联接在220V的电源上,则( A )。

A.40W灯较亮B. 60W灯较亮C.两灯亮度相同D.不能确定(6)、两个电阻R1、R2并联,等效电阻值为( C )。

A.1/R1+1/R2B.R1-R2C.R1R2/(R1+R2) D. (R1+R2)/ R1R2(7)、两个阻值均为555Ω的电阻,做串联时的等效电阻与做并联时的等效电阻之比为( C )。

电工基础复习提纲

电工基础复习提纲

第一章 简单直流电路的根底知识【本章逻辑结构】【本章重点内容】1、电路中的主要物理量。

2、根本定律。

3、电路中的各点电位的计算。

4、简单直流电路的分析及计算。

【本章内容提要】一、电路:由电源、用电器、导线和开关等组成的闭合回路。

电路的作用是实现电能的传输和转换。

二、电流:电荷的定向移动形成电流,电路中有持续电流的条件是:1. 电路为闭合通路。

2. 电路两端存在电压,电源的作用是为电路提供持续的电压。

三、电流的大小:等于通过导体横截面的电荷量与通过这些电荷量所用时间的比值,即:I =tq四、电阻:表示元件对电流呈现阻碍作用大小的物理量,在一定温度下,导体的电阻和它的长度成正比,而和它的横截面积成反比,即:R =ρsl式中,ρ是反映材料导电性能的物理量,称为电阻率。

此外,导体的电阻还与温度有关。

五、局部电路欧姆定律:反映电流,电压,电阻三者之间的关系,其规律为:电路分类串联电路混联电路并联电路I=RU 六、电流通过用电器时,将电能转化为其他形式的能。

转换电能的计算: W=UIt 电功率的计算: P=UI 电热的计算: Q=I 2Rt七、闭合电路的欧姆定律:闭合电路内的电流与电源的电动势成正比,与电路的总电阻成反比,即:I=rR E式中E 代表电源电动势、R 代表外电路电阻、r 代表外电源内电阻。

电路参数的变化将使电路中的电流、电压分配关系以及功率消耗等发生改变。

八、电源的外特性:在闭合电路中,电源端电压随负载电流变化的规律,即U=E-Ir九、串联电路的根本特点:电路中各处的电流相等;电路两端的总电压等于各局部电路两端的电压之和;串联电路的总电阻等于各个导体的电阻之和。

十、并联电路的根本特点是:电路中各支路两端的电压相等;电路的总电流等于各支路的电流之和;并联电路的总电阻的倒数,等于各个导体的电阻的倒数之和。

十一、电阻测量:可采用欧姆表,伏安法和惠斯通电桥,要注意它们的测量方法和适用条件。

十二、电位:电路中某点的电位就是该点与零电位之间的电压〔电位差〕。

电工基础题库-简单直流电路

电工基础题库-简单直流电路

第一、二章简单直流电路[知识点]1.电路及其组成2.电路基本物理量电流、电位、电压、电动势、电阻、电能和电功率的概念3.电阻定律和电阻与温度的关系4.欧姆定律、路端电压与负载电阻的关系5.负载获得最大功率的条件6.电阻的连接分压与分流7.万用电表的基本原理和使用8.电阻的测量伏安法和惠斯通电路9.电路中各点的电位的计算[题库]一、是非题1.当电路处于通路状态时,外电路负载上的电压一定小于电源的电动势。

2.导体的长度和截面积都增大一倍,则该导体的电阻值也将增大一倍。

3.当某电阻两端的电压为10V时,它的阻值为10Ω;而当它两端的电压升至20V,则它的阻值也将升至20Ω。

4.几个电阻并联后的总电阻值一定小于其中任一个电阻的阻值。

5.在电阻分压电路中,电阻值越大,其两端的电压也就越高。

6.在电阻分流电路中,电阻值越大,通过它的电流也就越大。

7.负载获得最大功率的条件是电源的内阻很小,可忽略不计。

8.若选择不同的零电位点时,电路中各点的电位将发生变化,但任意两点间的电压却不会改变。

9.我们规定自负极通过电源内部指向正极的方向为电源电动势的方向。

10.加在用电器上的电压改变了,但它消耗的功率是不会改变的。

11.电路的路端电压与外电路电阻的关系是:随着外电路的电阻值的增加而增大;随着外电路电阻值的减小而减小。

12.110V60W的灯泡在220V的电源上能正常工作。

13.电源电动势的大小由电源本身的性质所决定,与外电路无关。

14.220V60W的灯泡在110V的电源上能正常工作。

15.用电压表测的电路端电压为零,说明外电路断路。

二选择题1.R1和R2为两个串联电阻,已知R1=4R2,若R1上消耗的功率为1W,则R2消耗的功率为A、5WB、20WC、0.25WD、400W2.R1和R2为两个并联电阻,已知R1=2R2,若R2上消耗的功率为1W,则R1消耗的功率为A、2WB、1WC、4WD、0.5W3.有一段导线的电阻为16Ω,把它对折起来作为一条导线使用,其电阻是A、4ΩB、8ΩC、16ΩD、32Ω4.有一段导线电阻是8Ω,将它拉长一倍,那么它的电阻是A、4ΩB、8ΩC、16ΩD、32Ω5.电源电动势是2V,内阻是0.1Ω,当外电路断路时,电路中的电流强度和路端电压分别是A、0,2VB、20A,2VC、20A,0D、0,06.在上题中,当外电路短路时,电路中的电流强度和路端电压分别是A、20A,2VB、20A,0C、0,0D、0,2V7.如图所示,电压表的读数为1.26V,R=1.26Ω,r=0.24Ω,则电源电动势E为A1.4VB1.5VC1.26VD1.3V8.用电压表测量电路的路端电压为零,这说明A、外电路断路B、外电路短路C、电源内阻为零D、外电路上的电流很小9.如图所示,已知R1=R2=R3=12Ω,则AB间的总电阻为A、4ΩB、18ΩC、36ΩD、0Ω10.如图所示,R为一变阻器,电源电动势为E,内阻为r,当()时电源的输出功率最大A、R最大B、R最小C、R=rD、R=1/2r11.通过一个电阻的电流是5A,经过4分钟时间,通过这电阻的一个截面的电量是A、20CB、50CC、1200CD、2000C12.有两根同种材料的电阻丝,长度值比为1:2;横截面积之比为2:3,则它们的电阻之比是A、1:2B、2:3C、4:5D、3:413.如果在1分钟内导体中通过的电量是120C,那么该导体中的电流强度为A、2AB、1AC、20AD、120A14.一只额定功率为1W,电阻值为100Ω的电阻,允许通过的最大电流是A、100AB、1AC、0.01AD、0.1A15.有三只电阻,阻值均为R,当二只电阻并联后再与另一只电阻串联,其总电阻值为A、RB、3/2RC、2/3RD、3R16.如图所示,当电路中的R1增大时,a、b两点间的电压A、不变B、增大C、减小D、不能确定17.如图所示,电源电动势E1=E2=6V,内阻不计,R1=R2=R3=3Ω,则ab两点间的电压是A、0B、-3VC、6VD、3V18.两个相同的电阻器,并联之后的等效电阻值,与它们串联之后的等效电阻值之比是A、1:4B、4:1C、1:2D、2:1三、填空题1.由、、和组成的闭合回路叫做电路。

简单直流电路

简单直流电路

简单直流电路一、基础知识提要1、电路任何复杂的纯电阻电路可以归结为由四部分组成:、、和。

电路各部分的作用是:将其它形式的能转变为电能;将电能转变为其它形式的能;将电路接通或断开;将上述各部分连接起来。

2、电流(1)电荷的移动叫做电流。

电流的方向为电荷定向移动的方向。

形成电流必须具备两个条件:①要有能够自由移动的——。

在金属导体中的自由电荷是;在电解液中的自由电荷是。

②导体两端必须保持一定的(即)。

(2)电流的大小①定义式为,式中,若电荷量q的单位用C(库),时间t的单位用s(秒),则电流I的单位用A(安)。

②电流的大小可用直接测量。

3、电阻(1)电阻是表示异体对电流作用的物理量。

(2)金属导体电阻的大小是由它的、及等因素决定的。

它们之间的关系为,即在温度不变时,导体的电阻和它的成正比,而和它的成反比。

式中,ρ是一个反映材料导电性能的物理量,称为电阻率,单位用式中其它各物理量的单位为:电阻R的单位用Ω(欧),长度l的单位用m(米),横截面积S的单位用㎡(平方米)。

(3)金属导体的电阻还与有关。

如果在温度为t1时,导体的电阻为R1,在温度为t2时,导体的电阻为R2,则R2= 式中,α称为电阻的系数。

4、欧姆定律(1)部分电路欧姆定律的公式为式中,电压U的单位用V(伏),电流I的单位用A(安),电阻R的单位用Ω(欧)。

在理解和运用该定律时要注意以下几点:①R、U、E必须属于同一电路。

②不可把三个量间的因果关系与数量上的联系混为一谈。

从电流形成条件的角度来分析:导体两端存在电压是因,而导体中形成电流是果。

欧姆定律揭示了由导体两端电压决定导体中电流的规律性。

U、I之间的这种联系是因果关系。

在运用欧姆定律解决具体问题时,已知三个量中任意两个量,即可求出第三个量。

这仅仅是利用了三个量之间数量的联系。

③运用欧姆定律计算电阻时,即R=。

这仅仅意味着利用加在电阻两端的电压和流过电阻的电流来量度电阻的大小,而绝不意味着电阻是由电压和电流的大小决定。

简单直流电路的连接方式

简单直流电路的连接方式

03
混联电路
定义
混联电路是指电路中既有串联又有并联的连接方式。 在混联电路中,一部分元件串联在电路中,而另一部分元件则并联在电路中。
特点
混联电路的电流路径不唯一,既有串 联的电流路径,又有并联的电流路径。
混联电路中,各支路电流和电压的分 配与电阻的大小有关,遵循欧姆定律。
由于混联电路中既有串联又有并联, 因此其总电阻和总电流的计算较为复 杂。
应用实例
混联电路在日常生活和工业生产中有着广泛的应用,如家庭 电路中的插座、开关、灯具等设备的连接方式,以及电子设 备中的电源电路、信号处理电路等。
在工程应用中,混联电路常用于实现特定的电路功能,如分 压器、分流器、滤波器等。
04
电路的检测与调试
电压的测量
总结词
电压测量是电路检测的重要环节,用 于评估电路中两点之间的电位差。
在电池供电的设备中,如手电筒、遥 控器等,也常常采用串联电路的方式 连接电池和电器元件。
02
并联电路
定义
• 定义:在电路中,各用电器之间并列连接,电流分别经过 每个用电器,使每个用电器都得到电压。
特点
各用电器独立工作,互不影响
01
在并联电路中,各用电器之间相互独立,电流通过各用电器时
互不影响。
详细描述
电压测量通常使用电压表来完成,将 电压表并联在待测电路两端,即可读 出电压值。电压表的选择应根据待测 电压的范围和精度要求进行。
电流的测量
总结词
电流测量用于评估电路中电流的大小和方向。
详细描述
电流测量通常使用电流表来完成,将电流表串联在待测电路中,即可读出电流 值。电流表的选择应根据待测电流的范围和精度要求进行。
电阻的测量

《电工基础》(第五版)第二章

《电工基础》(第五版)第二章
术中有着广泛的应用。
第二章 简单直流电路的分析
1. 利用电桥测量温度 把铂(或铜)电阻置于被测点,当温度变化时,电阻值也随之改 变,用电桥测出电阻值的变化量,即可间接得知温度的变化量。 2. 利用电桥测量质量 把电阻应变片紧贴在承重的部位,当受到力的作用时,电阻应 变片的电阻就会发生变化,通过电桥电路可以把电阻的变化量转换 成电压的变化量,经过电压放大器放大和处理后,最后显示出物体 的质量。
第二章 简单直流电路的分析
电池的连接 1.电池的串联 当用电器的额定电压高于单个电池的电动势时,可以将多 个电池串联起来使用,称为串联电池组。
串联电池组
等效电路
第二章 简单直流电路的分析
2.电池的并联 有些用电器需要电池能输出较大的电流,这时可使用并联 电池组。
并联电池组
等效电路
第二章 简单直流电路的分析
(3)由等效电路可求出A、B之间的等效电阻,即:
第二章 简单直流电路的分析
等效变换方法并不是求解等效电阻的唯一方法。其他常用 的方法还有利用电流的流向及电流的分、合画出等效电路图, 利用电路中各等电位点分析电路画出等效电路图等。
混联电路的功率关系是:电路中的总功率等于各电阻上的 功率之和。这一规律同样适用于串联电路和并联电路。
(3)电路的等效电阻(即总电阻)的倒数等于各并联电阻的倒 数之和,即
(4)电路中通过各支路的电流与支路的阻值成反比,即
第二章 简单直流电路的分析
两个电阻并联电路
第二章 简单直流电路的分析
四、电阻并联电路的应用 1. 凡是额定工作电压相同的负载都采用并联的工作方
式。这样每个负载都是一个可独立控制的回路,任一负载的 正常启动或关断都不影响其他负载的使用。
时R3与R4的额定值。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

正极,即与电源两端电压的方向相反。
二、闭合电路的欧姆定律
图中 R0 表示电源的内部电阻,R 表示电源外部连接的电阻
(负载)。闭合电路欧姆定律的数学表达式为 E RI + R0I

E I R + R0
R0
图 2-1 简单的闭合电路
【例2-1】 如图 2-2 所示,当单刀双掷开关 S 合到位置 1 时, 外电路的电阻 R1 = 14 ,测得电流表读数 I1 = 0.2 A;当开关 S 合 试求电源的电动势 E 及其内阻 R0 。
【例2-10】如图 2-23 所示电路,已知:E1 45 V,E2 12 V,
电源内阻忽略不计;R1 5 ,R2 4 ,R3 2 。求 B、C、
D 三点的电位 VB、VC、VD 。
图2-23 例题2-10
解:利用电路中 A 点为电位参考点(零电位点),电流方向为顺 时针方向:
2 Rn UL UL U 216 V , PL 39 W 2 R1 + Rn R

(2) 当100盏电灯全部工作时,即 n = 100,则 Rn = R/n = 12.1
2 Rn UL UL U 189 V , PL 29 W 2 R1 + Rn R
第五节 电阻的混联

1 1 1 1 + + + R R1 R2 Rn
2. 分流关系: R1I1 = R2I2 = · · ·= RnIn = RI = U 3. 功率分配: R1P1 = R2P2 = · · ·= RnPn = RP = U 2I
图 2-10 电阻的并联
特例:两只电阻 R1、R2 并联时,等效电阻
1. 等效电阻: R R1+ R2 + · · ·+ Rn
Un U1 U2 U 2. 分压关系: I R1 R2 Rn R
Pn P P1 P2 2 I 3. 功率分配: R1 R2 Rn R
特例:两只电阻 R1、R2串联时,等效电阻 R = R1 + R2 , 则有分压公式
二、电位的定义
电路中某一点M的电位 VM 就是该点到电位参考点 A 的电压, 也即 M、A 两点间的电位差,即 VM UMA 计算电路中某点电位的方法是: (1) 确认电位参考点的位置; (2) 确定电路中的电流方向和各元件两端电压的正、负极性; (3) 从被求点开始通过一定的路径绕到电位参考点,则该 点的电位等于此路径上所有电压降的代数和:电阻元件电压降 写成 RI 形式,当电流I的参考方向与路径绕行方向一致时,选 取“ + ”号;反之,则选取“ ”号。电源电动势写成 E 形 式,当电动势的方向与路径绕行方向一致时,选取“”号;反 之,则选取“+”号。
图2-13 例2-7
解:(1) R5、R6、R9 三者串联后,再与 R8 并联,E、F 端等效电阻为 REF (R5 + R6 + R9)∥R8 12

REF、R3、R4 三电阻串联后,再与 R7 并联,C、D 两端等效电阻 为 RCD (R3 + REF + R4)∥R7 12 总的等效电阻 总电流 RAB R1 + RCD + R2 28 I U /RAB (224/28) A 8 A
R1 R2 R R1 + R2
则有分流公式
R2 I1 I, R1 + R2
I2
R1 R1 + R2
I。
二、应用举例
【例2-5】如图 2-11 所示,电源供电电压U = 220 V,每根输 电导线的电阻均为 R1 = 1 ,电路中一共并联 100 盏额定电压 220V、功率 40 W 的电灯。假设电灯正常发光时电阻值为常数。 试求:(1)当只有 10 盏电灯工作时,每盏电灯的电压 UL 和功率 PL ;(2) 当 100 盏电灯全部工作时,每盏电灯的电压 UL 和功率 PL 。
图 2-11 例题2-5
解:每盏电灯的电阻为 R = U2/P = 1210 ,n 盏电灯并联后的 等效电阻为 Rn =R / n
Rn U , 根据分压公式,可得每盏电灯的电压 U L 2 R1 + Rn 2
功率
因此
UL PL R (1)当只有 10 盏电灯工作时,即 n = 10,则 Rn = R/n = 121 ,
必须注意的是,电路中两点间的电位差( 即电压)是绝对的,
不随电位参考点的不同发生变化,即电压值与电位参考点无关;
而电路中某一点的电位则是相对电位参考点而言的,电位参考点 不同,该点电位值也将不同。
例如,在上例题中,假如以 E 点为电位参考点,则
B 点的电位变为 VB = UBE = R1I R2I = 27 V; C 点的电位变为 VC = UCE = R3I + E2 = 18 V; D 点的电位变为 VD = UDE = E2 = 12 V。
(2)利用分压关系求各部分电压:UCD = RCD I = 96 V,
U EF
REF 12 U CD 96V 48 V R3 + REF + R4 24
U EF I9 2 A , U 9 R9 I 9 32 V R5 + R6 + R9
【例2-8】如图 2-14 所示,已知 R 10 ,电源电动势 E = 6 V,内阻 r 0.5 ,试求电路中的总电流 I。
U U1 R2 R1 36 U1
即将电灯与一只 36 分压电阻串联后,接入 U = 220 V 电源 上即可。
第四节 电阻的并联
一、电ቤተ መጻሕፍቲ ባይዱ并联电路的特点 二、应用举例
一、电阻并联电路的特点
设总电流为 I,总电压为 U,总功率为 P。
1. 等效电导:
G = G1 + G2 + · · ·+ Gn
第二章
简单直流电路
第二章
教学重点:
简单直流电路
1.理解电动势、端电压、电位的概念。 2.掌握闭合电路的欧姆定律。 3.掌握电阻串联分压关系与并联分流关系。 4. 学会分析计算电路中各点电位。
教学难点:
1.运用电阻串联分压关系与并联分流关系解决电阻电路 问题、掌握扩大电压表与电流表量程的原理。 2.熟练分析计算电路中各点电位。
R1 U1 U, R1 + R2 R2 U2 U R1 + R2
二、应用举例
【例2-3】有一盏额定电压为 U1 40 V、额定电流为 I 5 A 的电灯,应该怎样把它接入电压 U 220 V 照明电路中。
解:将电灯 ( 设电阻为 R1) 与
一只分压电 R2串联后,接入 U 220 V 电源上,如图 2-8 所示。
11 12 13 14
实验 2.3
第八节 实验 2.4
用惠斯通电桥测电阻
电路中各点电位的计算 电压和电位的测定
2
2 2 16
本章小结与习题 本章总学时
第二章
简单直流电路
第一节 电动势 闭合电路的欧姆定律 第二节 电池组 第三节 电阻的串联 第四节 电阻的并联 第五节 电阻的混联 第六节 万用表的基本原理 第七节 电阻的测量 第八节 电路中各点电位的计算 本章小结
第一节 电动势 闭合电路的欧姆定律
一、电动势 二、闭合电路的欧姆定律
三、负载获得最大功率的条件
一、电动势
衡量电源的电源力大小及其方向的物理量叫做电源的电动势。 电源电动势等于电源没有接入电路时两极间的电压。 电动势通常用符号 E 表示,电动势的国际单位制为伏特,记 做V。 电动势的方向规定为从电源的负极经过电源内部指向电源的
到位置 2 时,外电路的电阻 R2 = 9 ,测得电流表读数 I2 = 0.3 A;
R0
图 2-2 例题 2-1
解:根据闭合电路的欧姆定律,列出联立方程组 E = R1I1 + R0 I1 (当 S 合到位置 1 时) E = R2I2 + R0 I2 (当 S 合到位置 2 时)
解得:R0 1 ,E 3 V。本例题给出了一种测量直流电源电 动势 E 和内阻R0的方法。
一、电位参考点(即零电位点) 二、电位的定义
一、电位参考点(即零电位点)
在电路中选定某一点 A 为电位参考点,就是规定该点的电位 为零, 即 VA 0。电位参考点的选择方法是:
(1)在工程中常选大地作为电位参考点;
(2)在电子线路中 ,常选一条特定的公共线或机壳作为电位参 考点。
在电路中通常用符号“ ⊥ ”标出电位参考点。
E1 E 2 I 3A R1 + R2 + R3
B 点电位:VB = UBA = R1I = 15 V C 点电位:VC = UCA = E1 R1I = (45 15) V= 30 V D 点电位:VD = UDA = E2 + R2I = (12 + 12)V= 24 V
Un U U1 U 2 I 2. 分压关系: R1 R2 Rn R 3. 功率分配:P1 P2 Pn P I 2 R1 R2 Rn R
解:将(R1 + R0)视为电源的内 阻, 则 RP R1 + R0 2.5 时,RP 获得最大功率
Pmax
E2 10W 4 RP
R0 图 2-4 例题 2-2
第三节 电阻的串联
一、电阻串联电路的特点 二、应用举例
一、电阻串联电路的特点
图 2-7 电阻的串联
设总电压为 U、电流为 I、总功率为 P。
学时分配:
序 号 1 2 3 4 5 6 第一节 第二节 第三节 第四节 第五节 第六节 内 容 学 2 时
相关文档
最新文档
