桥面湿接缝、横隔板技术交底
横隔板,湿接缝施工技术交底
3.焊接、搭接要求:焊接、搭接质量应满足单面焊焊缝长度不小于10d、双面焊缝长不小于5d、搭接长不小于35d,焊缝应饱满无焊渣。焊接应采用J502焊条。
2、 在钢筋外侧或下侧要放保护层垫块,保证钢筋保护层符合要求。
3、 横隔板对拉采用左右上下对称对拉,防止模板变形,一个横隔板不少于三道拉杆。
4、 湿接缝对拉杆采用左右对称对拉,每50cm一道,上方用槽钢和小方木垫起来然后再紧拉杆。
5、 在模板合模前必须打油,严禁在安装好的模板上刷油,防止油污钢筋,影响钢筋和砼结合。合模前要报检,合模完毕要报检,符合要求后方可进行下道工序。
砼浇筑
砼用运输车运送到浇筑部位,在梁板上安放钢板,存放砼,在用铁锹将砼送到浇筑部位,横隔板要分两次浇筑,一次浇筑一半,打振捣棒,砼无气泡上浮,表面泛浆即可进行下道浇筑。湿接缝浇筑时,要注意翼缘板位置要多振捣,保证新旧砼的良好结合,振捣要密实,不漏振不过振,在浇筑完毕后,要收面,要与梁板边缘平齐,表面要平整。在砼浇筑时要时刻观察模板有无变形和漏浆,对拉杆是否松动,如有发现,要及时处理,处理部位要重新振捣。
1、混凝土外观质量保证措施
为保证盖梁混凝土表面光泽及颜色一致,施工中将采用同一品牌的水泥及脱模剂,另外我们在施工中还将重视以下几点,即:严格控制混凝土的配制计量工作;严格控制混凝土的坍落度、和易性及搅拌时间;选用有经验的工人进行混凝土振捣,既防止欠振影响混凝土强度,表面出现气泡,又避免因过振而产生的混凝土离析现象;严格进行混凝土的养生。
横隔板、现浇段、湿接缝技术交底7
技术质量环境安全交底通知书施工单位合同段:单位工程名称:№分部工程名称桥面系和附属工程分项工程(工序)名称横隔板、湿接缝、墩顶现浇连续段工程数量质量检验标准JTG F80/1-2004《公路工程质量检验评定标准》施工规范JTG/ T F50—2011《公路桥涵施工技术规范》施工程序及操作要点一、概况横隔板、湿接缝、墩顶现浇连续段砼强度均为C50,是桥梁形成整体,由简支体系转为连续体系的重要部位;同时,关系到工程外观质量和交工验收观感的评定。
必须认真组织施工。
二、施工程序施工准备→钢筋制作绑扎→模板安装→砼浇筑→拆模→砼养生。
三、操作要点1、钢筋的制作钢筋检验符合设计及规范要求后方可下料加工,所有钢筋均在钢筋加工场加工成型后,运至现场安装绑扎。
1.1横隔板钢筋横隔板顶部主筋为直径Φ20螺纹钢,底部为直径Φ20螺纹钢,箍筋及横向结构筋均为Φ10圆钢。
1.2湿接缝钢筋湿接缝主筋直径为Φ12的螺纹钢,横向水平筋直径为Ø10的圆钢。
1.3固结墩顶现浇段钢筋固结墩顶顶部主筋为直径Φ25的螺纹钢,梁端两侧排布2排直径为Φ12的螺纹钢,坚向与盖梁连接筋均为直径为Φ32的螺纹钢,箍筋为直径为Φ12螺纹钢。
1.4连续箱梁墩顶现浇段钢筋连续墩墩顶主筋为直径Φ25的螺纹钢,底部主筋为直径Φ25的螺纹钢,箍筋采用直径为Φ10的圆钢。
2、钢筋的绑扎在安装钢筋之前,应将原预埋钢筋上的混凝土残渣清理干净。
钢筋绑扎、焊接按照设计图要求进行施工:(1)横隔板内直径Ø10圆钢采用点焊且搭接长度不小于35d,直径Φ20钢筋均采用单面焊,焊缝长度不小于10d;(2)湿接缝箍筋与箱梁翼板筋采用单面焊接连接,焊接长度长度不小于10d;(3)连续箱梁墩顶现浇段、固结墩顶现浇段直径Φ25、直径Φ32钢筋采用双面焊,焊缝长度不小于5d,所有钢筋的焊接均采用J502焊条,焊缝应饱满无焊渣。
钢筋点焊或绑扎应牢靠。
钢筋绑扎、焊接完成后,按每平米4个进行绑扎垫块。
2.湿接缝、横隔板施工技术交底
技术交底书为便于项目施工管理,桥面系施工所需混凝土由混凝土运输罐车运输至施工现场,桥面系工班在施工现场采用混凝土泵车或者小推车运送至施工部位滑槽入模。
湿接缝混凝土入模时下料要均匀,注意与振捣相配合,灌注过程中注意加强倒角、交界面以及钢筋密集部位的振捣,同时应避开横向预应力管道。
混凝土灌注到设计标高后及时赶压、抹平在混凝土初凝之前必须对桥面进行第二次收浆抹平。
灌注过程中,设专人检查模板和钢筋,发现螺栓、支撑等松动应及时拧紧。
发现漏浆应及时堵严,钢筋和预埋件如有移位,及时调整保证位置正确。
6、养护混凝土混凝土面浇筑完成二次收面完毕后1h,立即覆盖土工布,现场增设养护水箱,进行洒水养护。
7拆模及混凝土修补脱除模板时(达到设计强度强度60%),先用缆绳将模板捆牢,然后拆除拉杆及固定螺栓,模板松动后,用缆绳放到桥下清理及修整。
模型拆除后应及时对混凝土外观存在缺陷的地方进行修补,主要包括气泡、麻面、边角因为漏浆而出现的外观缺陷以及脱模时所造成的缺角掉块,修补后修补混凝土颜色与原混凝土不得出现较大色差。
8、预应力张拉非声屏障梁:混凝土强度及弹模达到设计值且混凝土龄期达到14天以上时方能张拉横向预应力筋,张拉顺序为从跨中至梁端对称交替张拉且张拉端交错布置。
声屏障梁:湿接缝混凝土强度达到C45,弹模达到C50的90%以上后张拉横隔板处预应力筋,桥面板混凝土强度达到C45,弹模达到C50的90%以上后张拉桥面板处预应力筋,张拉顺序为从跨中至梁端对称交替张拉且张拉端交错布置。
(1)准备工作:①锚具按规定检验合格。
②预应力钢绞线有技术合格证并经复验确认合格。
③千斤顶和油压表均已校正并在有效期内。
④确认孔道已通过检孔器检查,钢绞线束数与孔道设计相符,各束顺直不绞缠,两端外露长度一致。
⑤检查孔道有无窜孔漏浆,确认梁体内孔道积水和污物已被清除。
⑥张拉前梁体混凝土强度、弹性模量控制。
⑦预加应力前须将桥面及挡砟墙断缝内填充物剔除。
湿接缝、湿接头、横隔板技术交底
1、准备工作
⑴凿毛
在箱梁拆模以后,立即组织人员对梁头及翼板外缘进行凿毛,以露出新鲜混凝土为准,在浇筑混凝土时湿润表面,以保证新老混凝土的良好结合。
⑵测量高程
为保证箱梁顶面高程符合设计要求,湿接头施工之前,测量人员必须复核梁顶面高程,如安装误差较大,立即暂停该湿接头施工,调整梁顶面高程,直至合格后方可继续施工。
6、养护
及时用土工布覆盖并洒水养生,养生时间不得小于7天。切实加强混凝土的养护工作和施工缝的处理,确保砼在达到强度前不受外加荷载的影响。
7、张拉负弯矩钢束并压浆
在湿接头混凝土达到设计强度的85%后,张拉顶板负弯矩预应力钢束,并压注水泥浆。
8、浇筑剩余部分湿接缝混凝土
浇筑剩余部分的湿接缝混凝土,完成半幅内各梁体之间的连接。
9、拆除一联内临时支座,完成体系转换
在一联内湿接头、湿接缝各工序完成以后,拆除用做临时支座的砂筒,使各永久支座充分受力,完成由简支向连续的体系转换。
三、施工注意事项
先简支后连续的方式一般有两种,一种是梁体结构连续,另一种是梁体结构不连续仅桥面连续,施工时应关注毛处理,负弯矩区预应力管道的连接与密封,湿接头混凝土的浇筑与养护,负弯矩区预应力钢束的张拉、压浆及封锚,体系转换。
4、接头施工完成后,浇筑剩余部分桥面板湿接缝混凝土,浇筑完成后拆除一联内临时支座,完成体系转换。
二、主要施工工艺及质量要求
根据全桥体系转换的要求,湿接头、湿接缝施工流程如下:
准备工作→绑扎钢筋→连接波纹管并穿钢束→搭设模板→浇筑连续接头、中横梁及其两侧与顶板负弯矩束同长度范围内的湿接缝→养护→张拉负弯矩钢束并压浆→浇筑剩余部分湿接缝混凝土→拆除一联内临时支座,完成体系转换
湿接缝横隔板

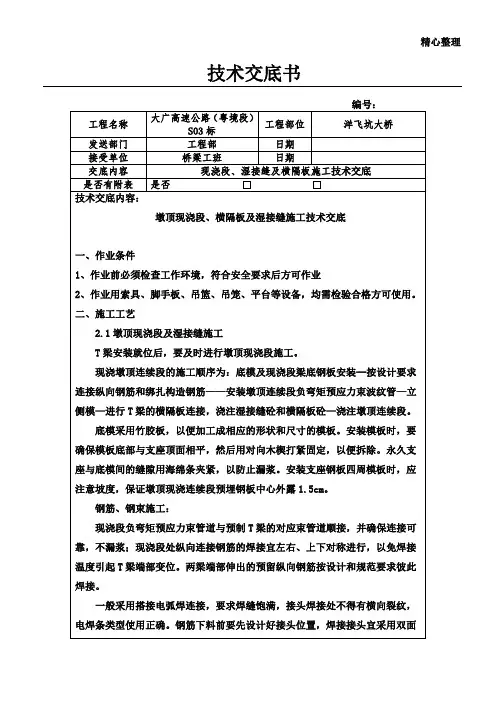

精心整理技术交底书编号:工程名称大广高速公路(粤境段)S03标工程部位洋飞坑大桥发送部门工程部日期接受单位桥梁工班日期交底内容现浇段、湿接缝及横隔板施工技术交底是否有附表是否技术交底内容:墩顶现浇段、横隔板及湿接缝施工技术交底一、作业条件1、作业前必须检查工作环境,符合安全要求后方可作业2、作业用索具、脚手板、吊篮、吊笼、平台等设备,均需检验合格方可使用。
二、施工工艺2.1墩顶现浇段及湿接缝施工T梁安装就位后,要及时进行墩顶现浇段施工。
现浇墩顶连续段的施工顺序为:底模及现浇段梁底钢板安装--按设计要求连接纵向钢筋和绑扎构造钢筋——安装墩顶连续段负弯矩预应力束波纹管—立侧模—进行T梁的横隔板连接,浇注湿接缝砼和横隔板砼—浇注墩顶连续段。
底模采用竹胶板,以便加工成相应的形状和尺寸的模板。
安装模板时,要确保模板底部与支座顶面相平,然后用对向木楔打紧固定,以便拆除。
永久支座与底模间的缝隙用海绵条夹紧,以防止漏浆。
安装支座钢板四周模板时,应注意坡度,保证墩顶现浇连续段预埋钢板中心外露1.5cm。
钢筋、钢束施工:现浇段负弯矩预应力束管道与预制T梁的对应束管道顺接,并确保连接可靠,不漏浆;现浇段处纵向连接钢筋的焊接宜左右、上下对称进行,以免焊接温度引起T梁端部变位。
两梁端部伸出的预留纵向钢筋按设计和规范要求彼此焊接。
一般采用搭接电弧焊连接,要求焊缝饱满,接头焊接处不得有横向裂纹,电焊条类型使用正确。
钢筋下料前要先设计好接头位置,焊接接头宜采用双面焊。
当不能进行双面焊时,方可采用单面焊。
单面焊10d、双面焊5d,按规范要求焊接。
焊条应选用正规厂家生产、具有出厂合格证的E5003或E5016型焊条。
两个搭接钢筋的轴线宜位于同一直线上。
对于焊接接头,在接头长度区域内,同一根钢筋不得有两个接头,配置在接头长度区段内的受力钢筋,其接头的截面面积占总截面面积的百分率:受拉区小于50%。
(a)搭接焊双面焊缝(b)搭接焊单面焊缝焊缝高度应为焊接钢筋直接的0.25倍,且不小于4mm;焊缝的宽度应为被焊接钢筋直径的0.7倍,且不小于10mm,如图所示:焊缝尺寸图钢筋骨架主筋焊接接头外观检查时,焊接接头需100%进行检查。
湿接缝、横隔板施工技术交底
施工技术交底(1)施工工艺流程图4-1端横梁施工流程图(2)钢筋制安钢筋按图纸设计要求下料,保证尺寸、规格符合规范要求,主筋采用双面焊接,钢筋搭接长度满足双面焊缝≥10d 的要求,焊接时焊缝表面平整,无凹陷或焊瘤;焊接接头区域无肉眼可见的裂纹,各项指标均达到桥梁施工规范要求。
钢筋安装完成后,安装高强度垫块,按设计图纸要求控制保护层厚度,垫块数量每平方米不小于4个。
(3)模板安装横隔板模板采用15mm 覆膜竹胶板,竖向间隔30cm 设置3道方木支撑面板,水平向间隔50cm 设置2道方木背带,同排穿设2根φ12mm 拉杆,拉杆采用φ16mmPVC 管拉杆外套,通过横隔板,采用螺栓拧紧或其他有效紧固措施。
横隔梁施工作业平台是利用湿接缝钢筋挂设简易吊篮作为施工平台,制作吊篮的钢筋应焊接牢固,并在底部搭设木板牢固固定,方便操作人员施工作业。
图4-2 现浇端横梁模板安装示意图(4)混凝土浇筑模板安装就位后,吹洗模板内污物,底部不准有积水,经自检合格后再由监理工程师复查,合格后即可浇筑混凝土。
砼控制入模坍落度,施工坍落度宜控制在120~160cm ,浇筑混凝土时采用插入式振捣器振捣,分层振捣。
分层厚度控制在30cm 左右,用插入式振动棒振捣,棒头距模板间距端横梁凿毛安装钢筋钢筋加工制作钢筋检验 安装模板混凝土浇筑拆模混凝土养生不大于10cm,棒间距30cm,插入下层砼5cm,使上下密切接合。
严禁振动钢筋。
振动棒应垂直快插慢拔徐徐提出,准确掌握振捣时间,做到既不弱振,又不过振,更不可漏振,确保混凝土振捣密实。
砼停止下沉,不再冒出气泡,表面呈现平坦、泛浆时,停止振捣。
砼浇筑完毕后应注意多次抹压防止裂纹产生,按规范要求进行拉毛处理。
浇注砼期间对模板等进行检查,发现问题及时处理。
(5)拆模盖梁混凝土强度达到2.5MPa便可拆除侧模,底模的拆除必须在混凝土强度达到85%强度要求后进行。
模板拆除应遵循先支后拆、后支先拆的顺序。
现浇横隔板、湿接缝安全技术交底(三级)
广中江高速公路三级施工安全技术交底记录施工单位:广东冠粤路桥有限公司合同段:TJ03监理单位:中国公路工程咨询集团有限公司、广中江高速公路项目第合同段广中江高速公路合同段项目部江沙线现浇横隔板、湿接缝 年月日小箱梁现浇横隔板、湿接缝施工安全技术交底内容:一、现浇横隔板、湿接缝施工工艺首先将预制小箱梁横隔板、湿接缝充分凿毛,并清理干净;第二步,清理箱梁顶面垃圾,安装预制小箱梁;第三步,绑扎横隔板及湿接缝的钢筋;第四步,安装横隔板及湿接缝处的模板;第五步,浇筑混凝土;最后,拆模、养护。
二、施工危险源辨识在现浇横隔板、湿接缝施工中存在的危险源有:、触电、高处坠落、高处落物三、安全保证措施、用电作业安全保证措施()施工用电配备专门的电气维修人员,电气操作人员必须持证上岗,按照相关规范、规程、条例进行操作。
()施工设备安装可靠的接地保护和防雷击措施,做到一机、一箱、一闸、一漏,配电箱要防止雨淋。
()准备好备用电源,避免因停电造成的安全事故。
、高空作业安全措施()现浇横隔板、湿接缝施工为高空作业需要做好高空作业的安全措施。
()发现安全措施有隐患时立即采取措施消除隐患必要时停止作业。
()遇到各种恶劣天气后对各种安全设施进行检查、校正、修理使之完善。
()搭拆防护棚和安全设施,需设警戒区、有专人防护。
()严禁高空作业人员酒后作业。
()施工人员需按照要求佩戴安全帽和安全带,施工人员作业时安全带需挂设在稳固的位置,注意避免由于挂设点失稳而导致坠落。
()已架设好的桥面的过人通道两侧需做好临边防护,边防护高度需在以上;两片箱梁之间未浇筑的湿接缝也需按要求铺设安全网。
()作业时严禁高空抛物,在施工区域下方设置防护围栏。
()遇到恶劣天气或五级以及以上大风时,必须停止作业,并做好抗风措施。
、现浇横隔板、湿接缝施工安全措施()湿接缝和横隔板的施工属于高空作业。
作业时,桥下严禁通行,必须通行要设防落网和防止焊渣掉落的措施。
()湿接缝的和横隔板的钢筋焊接时,在工作现场准备防火措施,以免焊渣与胶合板发生着火。
桥面系横隔板、湿接缝、防撞墙及桥面铺装施工安全技术交底
桥面系横隔板、湿接缝、防撞墙及桥面铺装施工安全技术交底一.交底说明交底内容:横隔梁施工、湿接缝施工、防撞墙施工、桥面铺装。
交底范围:工程部、质检部、技术部、施工队技术负责人、施工队质量负责人,施工队施工负责人。
要求各施工队根据本交底原则在结合自身施工情况编制交底到班组每一名施工人员。
二.桥梁设计概况成温路高架桥桥梁设计技术标准如下:高架桥梁道路等级:城市快速路;设计速度:60km/h;单幅宽度:12.75m;BRT宽度:7m;匝道宽度7m;道路净空:机动车道≥5.0m;行人、非机动车道≥2.50m;车辆荷载等级:城市-A级;地震烈度及抗震设计标准:抗震设防烈度为7度,桥梁抗震设防类别为乙类,桥梁抗震设防措施按8度区执行;设计基准期:100年;环境类别:Ⅰ类;三.横隔梁施工技术方案3.1.横隔梁设计简况1)横隔梁设计长度88cm,上部宽度21cm,下部宽度19cm,高度134cm。
2)横隔梁混凝土设计强度C50。
3.2.操作平台3.2.1.施工方法1)横隔梁钢筋焊接、钢筋绑扎、模板安装施工操作平台采用挂篮。
2)挂篮采用Ø12钢筋焊接而成,挂篮几何尺寸:120cm×50cm×125cm;吊环长度50cm。
挂篮底部满铺设5cm厚木脚手板,脚手板必须与挂篮钢筋绑扎牢固。
挂篮结构形式如下图所示:3)挂篮安装:将横隔梁两侧的翼缘预留钢筋临时折弯,将挂篮从两翼缘板的空隙中放下(翼缘板空隙宽度88cm),将挂篮旋转90°,将脚手架钢管(Ø48)穿入吊环中,横担在小箱梁上。
挂篮安装如下图所示:3.2.2.工艺要求1)挂篮必须采用1级钢筋制作,每个钢筋交汇点必须满焊,且不得烧伤钢筋。
2)所有的钢筋(水平环筋除外)均采用将整根Ø12的钢筋弯曲成U型,然后与水平环筋焊接。
吊环钢筋包括吊环由整根Ø12的钢筋加工制作。
3)挂篮施工时仅允许1人进入;挂篮内不得存放其他重物。
湿接头及横隔板模板技术交底
湿接头及横隔板模板技术交底表C1-3 技术交底记录工程名称旧城大桥交底部位中横梁及跨中横梁模板工程编号日期 2021-10-10交底内容:中横梁及跨中横梁模板一、工程简介:本工程为旧城大桥工程中横梁及跨中横梁模板安装和拆除工程,本工程使用木模板。
中横梁部分分为梁头和直梁部分。
梁头部分底模使用砖模侧模使用木模,直梁部分使用木模使用拉杆和垫木进行加固。
每道中横梁(湿接缝)模板工程量为5.37平方米。
跨中横梁使用木模,采用吊模方式支模,拉杆加固。
每道跨中横梁模板工程量为 4.97平方米。
模板接口全部使用密封条进行密封。
二、编制依据: 1、《公路工程技术标准》(JTG B01-2021) 2、《公路桥涵施工技术规范》(JTJ041-2000) 3、《公路桥涵施工技术标准》(JTJ 041-2000) 4、《筋焊接网混凝土结构技术规程》(JGJ 114-2021) 5、《旧城大桥施工图设计》三、施工准备: 1、钢筋工程监理验收合格。
2、放线,放垫石边线,在箱梁上模板底口标高标记 3、模板脱模剂的涂刷。
四、施工工艺: 1、工艺流程:支设底模→底模和梁头清理→支设侧模→模板拆除 2、支设底模本工程底模采用砖模,具体做法为:在垫石浇筑拆除模板后将垫石四周清理干净把支座按线安装好。
围绕垫石按线开始砌砖,砌砖尺寸为80*120厘米,砌砖高度为20厘米(使用切割机预先将砖加工成18.5厘米,砌砖时砂浆厚度为1.5厘米)。
待砂浆凝固后向砖模内倒20厘米干砂,压实。
然后在其上面抹1.3厘米厚度砂浆压光。
砂浆上面和支座上钢板平。
在抹砂浆时要挂线,标高误差在1mm以内。
待箱梁上部张拉完毕后将四周砖拆除,用水将砂子冲洗干净。
若上面砂浆有与湿接缝连接处使用小锤将砂浆敲除。
若在上箱梁前没有砌筑砖模,则在湿接缝支设侧模时在支设底模。
模板加工四块如下图方式模板,四块模板拼接后尺寸为80*120厘米。
每块尺寸为60*40厘米,在60厘米边上开直径为40厘米的半圆,半圆边距模板边距离为5厘米。
桥面系(湿接缝、横隔板、负弯矩张拉)技术交底
厦沙高速公路泉州德化段A1合同段技术交底书工程名称:桥面系施工合同段:A1 编号:四、施工准备1、技术准备T梁安装就位,且梁面标高经过项目部测量站复测,满足要求。
2、现场准备T梁之间横向联系完成,横隔板主筋连接已按照要求焊接完毕,墩顶已打扫干净。
3、材料准备桥面系施工所用的钢筋、张拉所用的锚具、钢绞线、永久支座、泄水管等进场。
4、必要的工艺装备负弯矩数控张拉设备、压浆机、电焊机、切割机、三辊轴混凝土摊铺机、手推小车等。
五、墩顶现浇连续段、中横隔板、端横隔板施工1、工艺流程详见下图2工艺流程图:压浆试件:3组,70.7mm×70.7mm×70.7mm立方体。
压浆养护:压浆过程中和压浆后48h内不低于+5℃,否则应采取保温措施,高于35 ℃,应选择在低温时段进行。
注意事项:⑴浆液拌合必须根据试验室配合比进行拌合,现场必须配备电子秤对材料用量进行准确计量,压浆必须经过现场监理工程师同意后方可进行。
⑵采用专用压浆嘴,配备引流管,避免水泥浆溅洒到梁上污染梁体。
八、翼缘板湿接缝施工湿接缝采取整孔整道浇筑,底模采用覆膜竹胶板(竹胶板可采取正反两面分别利用两次),采用φ16mm全丝杆,丝杆外套采用φ20mmPVC管配合蝴蝶扣挂设于桥面横向钢筋上,吊杆纵向间距60cm,距梁体混凝土边缘对称布设,模板与梁体接触地方需采用橡胶带密封止浆,靠收紧套丝挤压橡胶,控制漏浆,湿接缝混凝土坍落度宜小,浇筑前对已凿毛的箱梁翼缘洒水湿润,以利于新老混凝土的良好连接。
(详见下图3)九、临时支座拆除、体系转换在一联内湿接头、湿接缝、预应力张拉压浆各工序完成以后,且压浆7天后即水泥浆的强度达到设计强度的85%,方能拆除用做临时支座的沙筒,使各永久支座充分受力,。
桥面湿接头、体系转换、横隔板、湿接缝施工技术交底
桥面湿接头、体系转换、横隔板、湿接缝施工技术交底一、交底目地使现场技术员及作业工人了解桥面系湿接头、体系转换(负弯矩张拉、压浆、封锚)、横隔板、湿接缝施工的工序流程(先后顺序),明白设计要结构连续施工流程-来源网络,仅供个人学习参考1、以一联(两个伸缩缝之间的桥跨)为施工单元,安装永久支座和钢板,现浇墩顶湿接头及前后各8m范围的横隔板、湿接缝。
2、待湿接头及前后8m的横隔板、湿接缝混凝土强度达到设计强度后,按先两侧后中间的顺序张拉(如图示)负弯矩钢接设计单位通知,墩顶现浇段(湿接头)3#钢筋尺寸宽度改为33.5cm,单根长度改为467.4cm。
2、现浇湿接头及前后8m范围横隔板、湿接缝施工安装盖梁顶湿接头处梁底橡胶支座(型号见图纸)和钢板,安装湿接头底模,连接、绑扎湿接头钢筋,安装湿接头处侧模。
连接预制梁顶处负弯矩预应力管道,为防止负弯矩处预应力管道堵塞,可以在连接管道后穿入钢绞线,但钢绞线外漏部分要包裹防锈。
湿接头钢筋焊接、绑扎及预应力管道连接支座及钢板-来源网络,仅供个人学习参考焊接、绑扎湿接头前后8m范围内横隔板钢筋,安装横隔板模板。
焊接、绑扎湿接头前后8m范围内湿接缝,注意纵向钢筋预留接头,安装湿接缝模板。
湿接缝钢筋焊接要符合设计要求,纵向钢筋连接应符合设计要求,搭接长度要符合设计要求,端跨湿接缝钢筋设计-来源网络,仅供个人学习参考3、负弯矩钢绞线张拉、压浆、封锚及张拉槽口填补为防止预应力管道堵塞,在浇筑湿接头过程中可预应力管道连接并传入钢绞线,钢绞线下料长度应按设计要求考虑千斤顶工作长度需要。
穿束是应对钢绞线进行编号,具体做法为在同一根钢绞线两头进行编号,安装锚具时根据编号对应安装。
在压浆完成后,清理干净负弯矩张拉槽,焊接梁顶板钢筋,用混凝土封闭张拉槽口,待混凝土初凝时刷毛并覆盖洒水养生。
负弯矩张拉槽口钢筋4、其余部分横隔板连接及湿接缝连接在负弯矩预应力完成后,在一联中由中间向两端逐跨浇筑横隔板和湿接缝。
2.湿接缝、横隔板施工技术交底
技术交底书为便于项目施工管理,桥面系施工所需混凝土由混凝土运输罐车运输至施工现场,桥面系工班在施工现场采用混凝土泵车或者小推车运送至施工部位滑槽入模。
湿接缝混凝土入模时下料要均匀,注意与振捣相配合,灌注过程中注意加强倒角、交界面以及钢筋密集部位的振捣,同时应避开横向预应力管道。
混凝土灌注到设计标高后及时赶压、抹平在混凝土初凝之前必须对桥面进行第二次收浆抹平。
灌注过程中,设专人检查模板和钢筋,发现螺栓、支撑等松动应及时拧紧。
发现漏浆应及时堵严,钢筋和预埋件如有移位,及时调整保证位置正确。
6、养护混凝土混凝土面浇筑完成二次收面完毕后1h,立即覆盖土工布,现场增设养护水箱,进行洒水养护。
7拆模及混凝土修补脱除模板时(达到设计强度强度60%),先用缆绳将模板捆牢,然后拆除拉杆及固定螺栓,模板松动后,用缆绳放到桥下清理及修整。
模型拆除后应及时对混凝土外观存在缺陷的地方进行修补,主要包括气泡、麻面、边角因为漏浆而出现的外观缺陷以及脱模时所造成的缺角掉块,修补后修补混凝土颜色与原混凝土不得出现较大色差。
8、预应力张拉非声屏障梁:混凝土强度及弹模达到设计值且混凝土龄期达到14天以上时方能张拉横向预应力筋,张拉顺序为从跨中至梁端对称交替张拉且张拉端交错布置。
声屏障梁:湿接缝混凝土强度达到C45,弹模达到C50的90%以上后张拉横隔板处预应力筋,桥面板混凝土强度达到C45,弹模达到C50的90%以上后张拉桥面板处预应力筋,张拉顺序为从跨中至梁端对称交替张拉且张拉端交错布置。
(1)准备工作:①锚具按规定检验合格。
②预应力钢绞线有技术合格证并经复验确认合格。
③千斤顶和油压表均已校正并在有效期内。
④确认孔道已通过检孔器检查,钢绞线束数与孔道设计相符,各束顺直不绞缠,两端外露长度一致。
⑤检查孔道有无窜孔漏浆,确认梁体内孔道积水和污物已被清除。
⑥张拉前梁体混凝土强度、弹性模量控制。
⑦预加应力前须将桥面及挡砟墙断缝内填充物剔除。
现浇横隔板、湿接缝施工技术交底(三级)
广中江高速公路三级施工技术交底记录施工单位:广东冠粤路桥有限公司合同段:TJ03监理单位:中国公路工程咨询集团有限公司、桥梁现浇横隔板、湿接缝施工技术交底内容:一、现浇横隔板、湿接缝混凝土浇筑后质量标准如下:1、混凝土强度:经检查,混凝土的强度应在合格标准之内。
2、湿接缝宽度:湿接缝的宽度应控制在设计值的±20mm的范围之内。
3、湿接缝厚度:湿接缝的厚度应控制在20cm~20。
5cm的范围之内。
4、平整度:用2m直尺测出的平整度应控制在5mm之内。
二、现浇横隔板、湿接缝施工工艺预制梁横隔板、湿接缝处凿毛充分预制小箱梁安装焊接、绑扎横隔板、湿接缝钢筋安装现浇横隔板、湿接缝模板浇筑横隔板、湿接缝混凝土拆模、养护现浇横隔板施工工艺流程框图四、现浇横隔板、湿接缝施工方法1、钢筋加工(1)钢筋加工成型钢筋预先根据每跨横隔板、湿接缝的宽度的数据在钢筋加工场地配料,弯制后运到现场一次绑扎成型。
制作钢筋应选择在钢筋加工场内平整的地面上进行,以保证钢筋清洁。
钢筋应无灰尘,无锈蚀、松散锈皮、油漆、油脂、油或其它外来物质,无有害的缺陷.钢筋制作及安装严格按施工图纸及技术规范进行,确保焊接质量.(2)横隔板钢筋焊接、绑扎钢筋绑扎前应检查箱梁凿毛是否到位,凿毛处是否清理干净,该项工作一般在梁场进行,如有凿毛不到位的,桥面系施工前应进行补凿,凿毛后认真清理松散层,报监理验收后进行下一道工序的施工。
梁板安装合格后,按设计对横隔梁钢筋进行施工。
钢筋必须在加工场地严格按设计图纸下料,然后运输到工地现场进行绑扎和焊接,焊接采用单面搭接焊,焊接长度不小于10d,其中d为钢筋直径,焊接后的钢筋骨架必须平顺。
钢筋骨架与箍筋之间采用绑扎,钢筋绑扎时位置一定要准确,如有偏差及时调整,防止钢筋骨架偏位。
做好钢筋保护层垫块,安装时必须呈梅花状设置垫块,每平米不少于4个,以保证钢筋保护层厚度。
钢筋绑扎自检合格,经现场监理工程师验收认可后,方可进行下道工序施工。
横隔板及湿接缝施工技术及安全交底
工程名称
咸宁核电厂大件运输公路跨京广铁路立交桥工程
交底时间
交底位置
京广线K1286+992
交底项目
16米梁横隔板及湿接缝施工
技术交底内容:
技术交底项目:横隔板及湿接缝施工
概况:
新建上跨桥平行既有第一立交桥,净间距1m。新桥分为3跨,跨度分别为16m+30m+16m=62m,上部结构采用简支T梁,每跨桥5片T梁。桥面最大坡度3.468%,桥宽9m(0.5m防撞护栏+8m机动车道+0.5m防撞护栏),其中30m跨上跨京广线上下行。目前本工程的10片16米边跨T梁已吊装完毕,下步进行横隔板及湿接缝施工。
待湿接缝到达可以拆模的强度时,将拉杆缓缓放下,由于本工程16米跨T梁距离地面最高处只有4米,湿接缝拆下的模板可人工用梯子将湿接缝模板安全取出。
3、模板安装
A、横隔板模板安装
模板料横向必须大于横隔板混凝土浇筑面20cm,保证每边搭接10cm。模板安装前必须打磨干净,涂抹涂膜剂,以保证新浇筑混凝土面的光泽。横隔板底模安装,采用对拉筋对拉,模板底部横向2根10*5cm方木,长度适中,方木纵向2根10*5cm方木,长度适中,对拉筋穿在纵向方木上,以保证底模不倾斜。横隔板侧模采用对拉筋对拉,贴着模板面的方木采用竖向3根10*5cm,长度适中,竖向方木外面采用横向2根10*5cm对拉,长度适中,加固牢靠,报检合格后进行混凝土浇筑。
横隔板模板间的缝隙采用专用的堵缝泡沫喷涂堵塞,采用坍落度小的混凝土进行浇注,混凝土浇注完毕后,喷涂混凝土养生剂养生。确保施工过程中无养生用水泄流。
吊篮拆除应利用湿接缝的空隙将吊篮偏移至一侧后缓慢提升至梁顶后拆除吊篮。
2、湿接缝施工可分三个步骤完成:一是在湿接缝处安装模板;二是在模板上进行钢筋绑扎和混凝土浇筑;三是拆除模板。由于模板已将湿接缝全部封闭,模板必须确保足够的安全系数,且利用泡沫填充剂进行堵塞,在进行钢筋绑扎和混凝土浇筑过程中不造成落物。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
交底人签字:
讲解时间:
接受任务负责人签字:
检查执行情况:
本表管理办法:
1、凡下达施工任务,必须填写本表,进行施工交底。
2、本表一式两份,施工队一份,项目部一份。
四川省雅安经石棉至泸沽段高速公路工程项目
业主单位:四川雅安高速公路有限责任公司合 同 段:C26
交底内容:桥面湿接缝、横隔板施工技术交底
一、钢筋制作加工
1、湿接缝钢筋下料:要严格按照设计图纸制作,环形筋上口必须满足搭接倍数,绑扎时要将上口朝上安装,与梁体预埋U型筋连接时,要对称安装,整条缝内,环形筋应尽可能在一条直线上。湿接缝纵向钢筋按照图纸布置位置均布,钢筋接头处焊接要满足焊接要求,冷搭要满足45d的要求,并且接头要求要错开不少于1米。
砼用运输车运送到浇筑部位,在梁板上安放钢板,存放砼,在用铁锹将砼送到浇筑部位,横隔板要分两次浇筑,一次浇筑一半,打振捣棒,砼无气泡上浮,表面泛浆即可进行下道浇筑。湿接缝浇筑时,要注意翼缘板位置要多振捣,保证新旧砼的良好结合,振捣要密实,不漏振不过振,在浇筑完毕后,要收面,要与梁板边缘平齐,表面要平整,最后在同出硬化时进行拉毛处理。在砼浇筑时要时刻观察模板有无变形和漏浆,对拉杆是否松动,如有发现,要及时处理,处理部位要重新振捣。
施工单位:新疆昆仑路港工程公司编 号:C26-20
施工技术交底签到表
工程项目:洛巴呷中桥时间: 年 月 日
姓名
工种
姓名
工种
2、横隔板钢筋下料要满足图纸要求,焊接要满足单面焊10d,双面焊5d,在钢筋连接时,搭接倍数不够时,要重新下料。焊接要将焊渣清理干净。
3、桥面连续钢筋:将两片梁体端头内主筋找出与连接钢筋焊接,在连接钢筋上涂环氧树脂,然后布置纵向钢筋。
4、再安装钢筋时,要先对横隔板和湿接缝翼缘板出凿毛处理,利于新旧砼的结合。
3、横隔板对拉采用左右上下对称对拉,防止模板变形,一个横隔板不少于三道拉杆。
4、湿接缝对拉杆采用左右对称对拉,每50cm一道,上方用槽钢和小方木垫起来然后再紧拉杆。
5、在模板合模前必须打油,严禁在安装好的模板上刷油,防止油污钢筋,影响钢筋和砼结合。合模完毕要报检,符合要求后方可进行下道工序。
三、砼浇筑
二、模板安装
湿接缝和横隔板模板采用2cm竹胶板,现场制作,根据结构物尺寸,灵活的拼装,在竹胶板后面用10cmХ10cm方木作为肋板,增加竹胶板的刚度,在木方上钻眼,穿对拉杆,一边固定,利于操作。
1、模板与梁体接触部位要用双面胶条密封,防止漏浆。
2、在钢筋外侧或下侧要放保护层垫块,保证钢筋保护层符合要求。
川中道路发展项目 Loan No. 2181-PRC
四川省雅安经石棉至泸沽段高速公路工程项目
承包单位:新疆昆仑路港工程公司合同号:C26
监理单位:四川省公路工程监理事务所编 号:C26-21
分部分项工程施工技术交底
分部分项工程名称:扯羊河预制梁场任务单编号:C26-21
工程名称:洛巴呷中桥、扯羊二号桥
