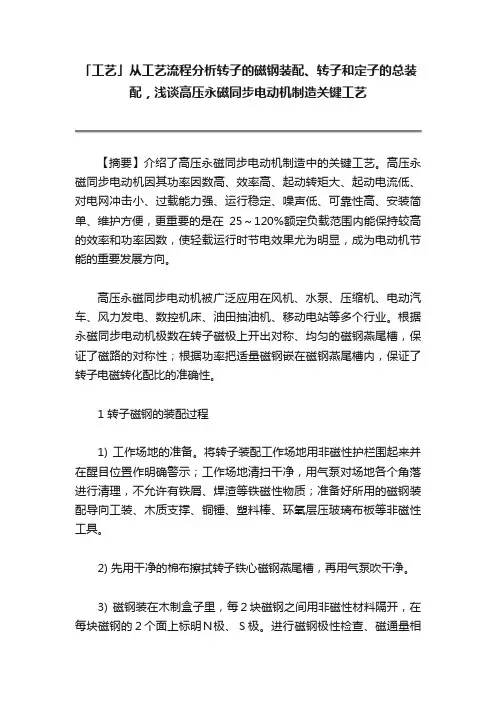

「工艺」从工艺流程分析转子的磁钢装配、转子和定子的总装配，浅谈高压永磁同步电动机制造关键工艺
「工艺」从工艺流程分析转子的磁钢装配、转子和定子的总装配，浅谈高压永磁同步电动机制造关键工艺【摘要】介绍了高压永磁同步电动机制造中的关键工艺。
高压永磁同步电动机因其功率因数高、效率高、起动转矩大、起动电流低、对电网冲击小、过载能力强、运行稳定、噪声低、可靠性高、安装简单、维护方便，更重要的是在25～120%额定负载范围内能保持较高的效率和功率因数，使轻载运行时节电效果尤为明显，成为电动机节能的重要发展方向。
高压永磁同步电动机被广泛应用在风机、水泵、压缩机、电动汽车、风力发电、数控机床、油田抽油机、移动电站等多个行业。
根据永磁同步电动机极数在转子磁极上开出对称、均匀的磁钢燕尾槽，保证了磁路的对称性；根据功率把适量磁钢嵌在磁钢燕尾槽内，保证了转子电磁转化配比的准确性。
1 转子磁钢的装配过程1) 工作场地的准备。
将转子装配工作场地用非磁性护栏围起来并在醒目位置作明确警示；工作场地清扫干净，用气泵对场地各个角落进行清理，不允许有铁屑、焊渣等铁磁性物质；准备好所用的磁钢装配导向工装、木质支撑、铜锤、塑料棒、环氧层压玻璃布板等非磁性工具。
2) 先用干净的棉布擦拭转子铁心磁钢燕尾槽，再用气泵吹干净。
3) 磁钢装在木制盒子里，每２块磁钢之间用非磁性材料隔开，在每块磁钢的２个面上标明Ｎ极、Ｓ极。
进行磁钢极性检查、磁通量相对数值检查，以保证装配后每极磁钢极性正确、磁通量相等；同时进行外观检查，看是否有破损。
各种牌号的永磁材料虽有国家标准保证其基本性能，但各个厂家的企业标准不同，而且同一牌号的永磁材料即使是同一厂家生产，也因生产工艺的不同，而使不同生产日期或不同炉号的永磁材料在性能上产生差异，因此，检查工作是相当重要的。
每台电动机应装配同一批号的磁钢，以保证电动机的电磁性能。
4) 由于磁钢的极强吸附力，在与铁磁性材料靠近时极易吸附。
在进行磁钢装配时，磁钢与转子磁钢燕尾槽装配间隙只有0.1mm，当磁钢接近转子时，极强的吸附力将磁钢直接吸附在转子铁心表面上，而很难装入磁钢燕尾槽内；而一旦吸附很难再分开，装配难度极大，而且具有一定危险性。
磁力轴承支承的转子动态特性研究
磁力轴承支承的转子动态特性研究一、本文概述随着科技的进步和工业的快速发展，对于高速、高精度旋转机械的需求日益增加。
磁力轴承作为一种新型的无接触轴承，因其无需润滑油、低磨损、无污染等特性，被广泛应用于各种高速旋转机械中。
本文旨在深入研究磁力轴承支承的转子动态特性，以期为提高旋转机械的性能和稳定性提供理论支持和实践指导。
本文将首先介绍磁力轴承的基本原理和分类，分析其在高速旋转机械中的应用优势。
随后，将详细阐述磁力轴承支承的转子动力学模型，包括转子的运动方程、稳定性条件等。
在此基础上，通过理论分析和数值计算，研究磁力轴承支承的转子在各种工况下的动态特性，如临界转速、振动模态、稳定性等。
还将探讨磁力轴承设计参数对转子动态特性的影响，为磁力轴承的优化设计提供理论依据。
本文将结合实验数据和仿真结果，对磁力轴承支承的转子动态特性进行验证和分析。
通过对比不同磁力轴承支承的转子动态特性，评估磁力轴承的性能和适用范围，为磁力轴承在高速旋转机械中的推广应用提供有力支持。
二、磁力轴承基本原理与结构磁力轴承，又称为磁悬浮轴承，是一种利用磁力实现无接触支承和稳定旋转的轴承技术。
其基本原理基于电磁感应和洛伦兹力，通过精确控制电磁场产生的力，实现转子的悬浮和稳定旋转。
磁力轴承主要由控制系统、电磁铁和位移传感器等部分组成。
磁力轴承的结构设计通常包括径向轴承和轴向轴承。
径向轴承负责支撑转子的径向运动，防止其与定子接触产生摩擦。
而轴向轴承则负责控制转子的轴向位置，确保其沿预定轨迹旋转。
电磁铁是磁力轴承的核心部件，通常由多个电磁线圈组成，这些线圈在控制系统的指挥下产生所需的电磁场。
位移传感器则负责实时监测转子的位置变化，为控制系统提供反馈信号，以实现对电磁场的精确控制。
磁力轴承的最大特点在于其无接触、无磨损的运行方式。
由于转子和定子之间不存在机械接触，因此可以大大降低摩擦和磨损，提高系统的可靠性和耐久性。
磁力轴承还具有高刚度、高阻尼和良好的动态特性，使得其在高速、高精度和高可靠性领域具有广泛的应用前景。
磁力轴承电磁场的相关理论和实验研究的开题报告
磁力轴承电磁场的相关理论和实验研究的开题报告磁力轴承是一种利用电磁场力来支撑旋转机械的轴承。
相比传统的机械轴承，磁力轴承具有摩擦小、振动小、使用寿命长等优点，在高速旋转机械、超高速飞行器等领域得到广泛应用。
因此，对磁力轴承的电磁场理论和实验研究具有重要意义。
本文旨在探讨磁力轴承电磁场的相关理论和实验研究，并提出可行的研究计划。
一、磁力轴承电磁场理论研究1. 磁场分析磁力轴承的运转原理是利用电磁铁产生的磁场与旋转体上的永磁体磁场相互作用产生力矩，从而支撑旋转体旋转。
因此，首先需要分析电磁铁产生的磁场空间分布和磁场强度随时间演化的变化规律。
2. 电磁场模拟为了更好地理解电磁现象以及预测磁力轴承在不同工作状态下的性能，需要对磁力轴承的电磁场进行模拟。
目前常用的方法有有限元法、有限差分法和边界元法等，需在计算机编程环境下实现。
3. 磁力轴承动力学模型在了解了磁场分析和电磁场模拟后，还需要建立磁力轴承的动力学模型，研究磁场力产生的力矩大小和方向，进而分析磁力轴承运行的稳定性和振动特性。
其中，需要考虑转子的惯量、刚度和阻尼等参数。
二、磁力轴承电磁场实验研究1. 磁场强度测试实验中需要进行电磁铁产生的磁场强度测试，以验证理论研究中的磁场分析和电磁场模拟是否准确。
常用的测试方法有磁通法和霍尔传感器法等。
2. 磁力轴承负载性能测试为了研究磁力轴承的承载能力，需要进行不同转速下的负载测试、轴向负载和径向负载测试等。
可采用负载仿真器和力传感器等设备进行测试。
3. 磨损和寿命测试为了研究磁力轴承的寿命，需进行磨损测试，检测磁力轴承的磨损状况及其对性能的影响，进而推导寿命模型，并预测磁力轴承的使用寿命。
三、研究计划1. 研究内容（1）磁场分析和电磁场模拟（2）磁力轴承动力学模型的建立和分析（3）磁场强度测试，磁力轴承负载性能测试和磨损寿命测试等实验研究2. 工作计划（1）完成前期调研和文献综述，制定研究计划（2）对磁场分析和电磁场模拟进行计算和分析，建立磁力轴承动力学模型（3）进行实验研究，包括磁场强度测试、磁力轴承负载性能测试和磨损寿命测试等（4）分析实验数据，验证和修正磁力轴承动力学模型及理论分析（5）撰写开题报告和中期报告，及时总结和梳理实验研究进展（6）完成论文撰写，各项工作在两年内完成。

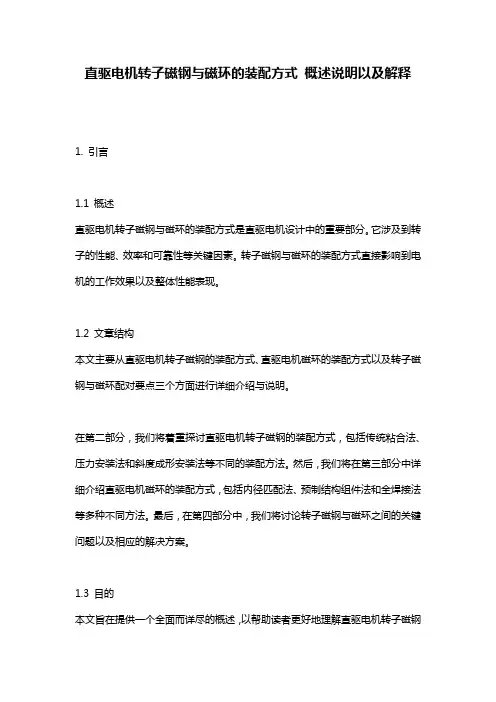

直驱电机转子磁钢与磁环的装配方式_概述说明以及解释
直驱电机转子磁钢与磁环的装配方式概述说明以及解释1. 引言1.1 概述直驱电机转子磁钢与磁环的装配方式是直驱电机设计中的重要部分。
它涉及到转子的性能、效率和可靠性等关键因素。
转子磁钢与磁环的装配方式直接影响到电机的工作效果以及整体性能表现。
1.2 文章结构本文主要从直驱电机转子磁钢的装配方式、直驱电机磁环的装配方式以及转子磁钢与磁环配对要点三个方面进行详细介绍与说明。
在第二部分，我们将着重探讨直驱电机转子磁钢的装配方式，包括传统粘合法、压力安装法和斜度成形安装法等不同的装配方法。
然后，我们将在第三部分中详细介绍直驱电机磁环的装配方式，包括内径匹配法、预制结构组件法和全焊接法等多种不同方法。
最后，在第四部分中，我们将讨论转子磁钢与磁环之间的关键问题以及相应的解决方案。
1.3 目的本文旨在提供一个全面而详尽的概述，以帮助读者更好地理解直驱电机转子磁钢与磁环的装配方式。
通过对不同的装配方法和配对要点的介绍，读者将能够更好地选择合适的装配方式，并了解如何解决可能出现的问题。
在接下来的章节中，我们将提供详细的说明、分析和总结，以期望读者可以从中获取所需信息，并应用到实际工程设计中，以提高直驱电机的性能和可靠性。
2. 正文：2.1 直驱电机转子磁钢的装配方式直驱电机转子磁钢的装配方式是指将磁钢安装到电机转子上的方法。
根据不同的电机设计和应用需求，直驱电机转子磁钢的装配方式有多种选择。
常见的直驱电机转子磁钢装配方式包括：1. 方形完全磁铁极片装配：这种装配方式将方形的完全磁铁极片固定在转子上，通常通过螺栓或胶水进行固定。
该方法适用于直流无刷电机和某些外转子式交流电机，具有较高的稳定性和可靠性。
2. 双头柱形磁体装配：该方式使用两个柱形永磁体组成一个完整的磁极对。
这种装配方式广泛应用于无刷直流电机中，并且可以实现较高的输出扭矩和功率密度。
3. 外内嵌套式圆环式永磁体：这种装配方式利用外部和内部圆环式永磁体来形成交叉型或纵横型永磁分布。
磁悬浮轴承-转子系统的理论与试验模态分析
磁悬浮轴承-转子系统的理论与试验模态分析磁悬浮轴承是一种通过磁力悬浮和控制的方式来支撑和旋转转子的轴承系统。
它拥有许多优点，比如无接触、无磨损、低噪音和高转速等，因此被广泛应用于高速旋转机器领域，比如发电机、风力机和压缩机等。
磁悬浮轴承的转子系统的理论和试验模态分析是磁悬浮轴承研究中的一个重要方面，它对于磁悬浮轴承系统的优化设计和故障诊断具有重要意义。
1.轴承系统的结构与工作原理磁悬浮轴承系统由上、下磁轴承和转子组成。
上、下磁轴承分别位于转子的两端，它们通过电磁力和磁悬浮控制系统来支撑和操控转子的运动。
磁悬浮轴承系统的工作原理是利用磁场产生的磁力来支撑转子，从而实现无接触悬浮。
2.磁悬浮轴承的理论模态分析理论模态分析是研究磁悬浮轴承系统振动特性的一种重要方法。
通过对磁悬浮轴承系统的结构和动力学方程进行建模，可以得到系统的模态特性，包括自然频率、模态形态和模态阻尼等。
通过理论模态分析可以为磁悬浮轴承系统的优化设计和性能改进提供理论依据。
3.磁悬浮轴承的试验模态分析试验模态分析是通过实验手段研究磁悬浮轴承系统的振动特性。
通过在实验室或现场进行振动测试和频谱分析，可以得到系统的实际振动特性，包括模态参数、共振频率和振动模态等。
试验模态分析可以验证理论模态分析的结果，同时也可以为系统的故障诊断和状态监测提供重要信息。
4.磁悬浮轴承系统的模态优化设计磁悬浮轴承系统的模态特性直接影响着系统的动态稳定性和运行性能。
因此，通过对系统的模态特性进行分析和优化设计，可以提高系统的抗干扰能力和动态性能。
常见的优化方法包括结构优化、控制系统设计和材料选择等。
5.磁悬浮轴承系统的振动控制与故障诊断磁悬浮轴承系统在实际运行中可能会受到外部扰动或内部故障的影响，导致振动异常和系统性能下降。
因此，通过对系统的振动特性进行实时监测和分析，可以实现振动控制和故障诊断。
常见的方法包括模型预测控制、自适应控制和信号处理技术等。
6.磁悬浮轴承系统的应用与发展趋势磁悬浮轴承系统具有许多优点，已经被广泛应用于各种高速旋转机器中。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
磁力轴承转子装配工艺方法研究
某试验台首次将磁力轴承应用到离心压缩机当中，在安装磁力轴承叠片时，转子发生了弯曲，采取加热、高转速释放应力措施后转子无校直迹象。
分析了转子弯曲产生的原因，重新梳理了工艺方法，制定了预防转子再弯曲的有效方案，通过优化主轴结构、优化设计安装工具等一系列措施解决了转子弯曲问题。
标签：磁力轴承；弯曲；液压机构
1 背景
因磁悬浮高效能、无接触、无损耗、节省空间、低噪音及结构紧凑特点，曼透平，西门子等国际知名压缩机生产商已经广泛将磁悬浮轴承应用到压缩机当中取代油轴承。
而在国内，压缩机行业中的领军企业（如沈鼓，上鼓，陕鼓），对于磁悬浮的应用还属于技术空白阶段，与国际先进企业存在较大差距。
近几年来，我公司快速发展，为了在未来快速占有市场，投入了大量科研经费致力于磁悬浮技术的研究。
为了填补企业空白，率先与国外先进的磁轴承制造商展开密切合作，期望在磁悬浮轴承领域有更大的突破。
我公司首台磁力轴承转子简图如图1所示。
磁力轴承的结构特性之一是转子需安装增加磁场力的叠片套（硅钢片组）。
主轴与叠片套为过盈配合，将叠片套安装到主轴上需进行热装配。
因叠片之间冲压有绝缘漆，叠片套的加热温度不得超过300℃。
技术要求规定了安装后的叠片套与轴肩的间隙小于0.02mm，叠片套热装后需施加轴向力来保证其间隙值。
首台磁力轴承的主轴已精加工到图样尺寸，采用压板工装对叠片套施加轴向力，在安装磁力轴承叶轮侧叠片套后，按工序要求对主轴进行径向跳动检测，发现装套后的主轴发生了弯曲，跳动值达到了0.06mm（允许跳动值为0.01mm）。
热应力释放是校直主轴弯曲的常规手段，即采用乙炔火焰（温度在1000℃以上）加热装配件，使其内孔涨大，对主轴产生均匀的包容力，达到主轴校直目的。
然而受制于叠片套加热温度不能超过300℃的特性，不能采取热应力释放手段。
采用了以下几种方法：
（1）使用最高温度能达到600℃的热喷枪（类似电吹风）对叠片套加热2小时，叠片套的温度升至100℃，此时主轴的温度已升到70℃，未产生较大温差，此种校直方法失效。
（2）转子安装到高速平衡机内，将转子升速到高转速，在高速下长时间运转，通过离心力的作用，期望叠片套与主轴之间的过盈减少，应力释放，叠片套重新包容主轴达到校直目的。
转子经过高速运转后，径向跳动测量结果无任何变化，此种方法失效。
最终的结果是进口叠片套报废，重新采购了叠片套，重新备料并制造主轴。
不仅造成了较大的经济损失，还影响的生产进度。
2 原因分析
转子发生了弯曲，可能有以下两个原因：
（1）轉子叠片套热安装后，为了保证轴向间隙，对叠片套处轴肩位置进行了水冷。
叠片套与轴在冷却过程中发生包裹力不均匀，最终导致转子弯曲。
（2）为了保证轴向间隙值，在叠片套的安装过程中，转子受挤压力，工装底板受力翘起，工装上对称螺栓旋紧过程中不能保证同步一致性，转子受到不均衡挤压力，转子被压弯。
3 优化设计
根据上述发生的可能原因，重新梳理了工艺路线和工艺方法：
（1）工艺路线由原来的加工-装配优化为加工-装配-加工。
即将叠片套安装位置的轴径先加工到图样尺寸，其余主轴的轴径留2mm余量。
将叠片套安装后，再按照精加工图对主轴进行最终加工。
通过工艺路线的更改和主轴留余量方法有效地解决了即便安装过程中主轴发生了弯曲，主轴还有修正量，保证转子的顺利安装。
（2）转子发生弯曲的一部分原因是装配过程中压紧工装产生的。
期望通过设计一套能够提供均匀轴向力的液压机构代替传统的压紧工装这个思路，对主轴进行了优化设计。
在叶轮侧轴头处设计了工艺螺纹（见图2）偏于安装液压机构，待叠片套安装完毕后，车掉工艺螺纹，再按精加工图进行主轴的深加工。
（3）设计的液压机构（见图3）由液压泵、垫套、液压千斤顶组成。
通过液压泵缓慢升高压力推动液压千斤顶作用到垫套上，最终对主轴施加均匀可靠的拉伸力完成叠片套的安装并能够保证设计技术要求。
4 结论
（1）通过对转子装配工艺路线的优化设计和主轴留余量措施有效解决了磁力轴承叠片套安装后即使转子发生弯曲问题，也能保证转子顺利安装。
（2）通过对主轴的优化设计和液压机构的应用可保证转子受力均匀不发生人为导致的弯曲。
上述方法提高了转子的装配效率，减少了装配强度，使装配工作更加安全、可靠。
