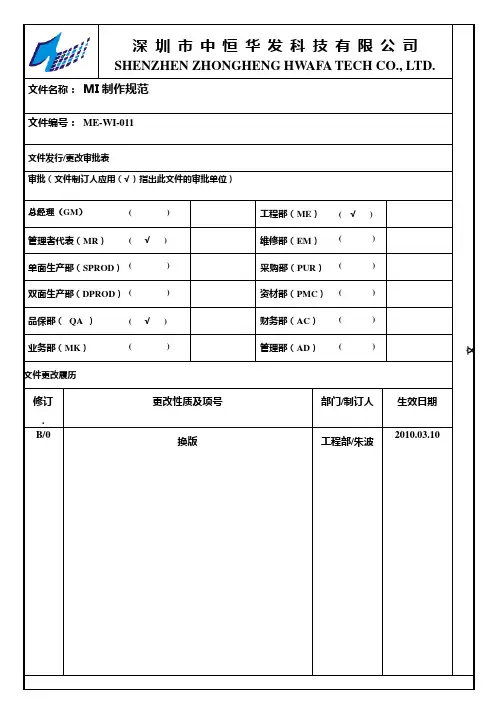

MI制作规范
MI 制作规范
1.0 目的
1.1控制产品实现过程的计划和开发，为产品制造提供良好的作业条件、资料、工具。
1.2选定符合客户/环境要求的原材料、副材料，使产品符合环境要求，不给环境造成危
害，从而提高公司的市场竞争力。
2.0 职责
3.1工程部：客户设计评审、过程设计、设计输出及设计验证；配合客户作“设计结果”之
确认，验证和选定新材料、开发新制程。
3.2业务部：负责将客户资料及信息签发工程部（含环境管理物质的要求等）。
3.3采购部：负责选定合格供方，配合相关单位选定合格之原材料及副材料。
3.4品保部：负责进行材料检验，编制出货检验报告。
3.0 范围
适用中恒华发科技有限公司进行过程设计和开发管制。
4.0 内容
4.1 客户资料输入
4.1.1 业务部负责将客户提供文件签发给工程部及相关部门。
4.1.2 接到客户资料时，首先将客户资料进行完整性的评估。
4.1.3 客户制作要求或工程规格（材质、铜箔厚度、板材类型、油墨颜色/类型、
表面处理、层压结构等）。
4.1.4 客户Gerber文件、菲林或样板。
4.1.5 连片图、机械尺寸图（没有机械尺寸图依Gerber）。
4.1.6 板材公差、外型公差、孔径/位公差等。
4.1.7 客户对环境管理物质的要求（RoHS标准）。
版本: B/0
文件状态：。
MI规范
MI定义MI为英文Manufacturing Instruction 的简称，中文解释为制作指示。
制作指示，顾名思义是作为制作的一种规范性文件或者资料来指导生产当中的一切行为。
PCB行业当中的MI，在我们的生产当中起着至关重要的作用，它是生产当中的灵魂，“一切按制度办事”。
因此，如何制作一份合格的MI，作为公司的核心技术MI制作人员，在公司当中有着举足轻重的地位。
那么，如何理解MI制作人员工作的重要性、如何才能制作出一份合格的MI，下面是我自己工作当中的一些切身体会，希望能对我本人及所有的工程人员起到相互学习的作用。
一、MI制作人员如何理解自身工作的重要性。
上面FPC在MI的基本定义中已初步提到MI的重要性，因为它是作为一种规范来指导生产。
就公司目前的状况而言，市场审核能力比较弱的情况下，一切的审核或者说把关工作只能有工程内部来完成，这是一个最基本的工作，也是我们必须要做到的。
我们制作的每一份MI，它的前期审核、制作、检查、更改都有可能直接联系着生产。
就比方对我们公司的样板订单和生产订单，样板虽然量少，品种多，但它是给客户的批量生产提供确认的，同样生产单具有量大之特点，如果在我们处理客户资料时出现差错而又没有得到及时纠正的话，那就不是几个PCS的问题了，一方面是给公司带来的经济损失，另一方面就是在客户身上带来的信誉影响。
所以，当我们选择了制作MI这项工作，就一定要发挥平时认真、谨慎的态度，努力把工作作好，争取将工作当中的失误率减少到最低程度。
二、如何才能制作出一份合格的MI。
合格的MI，应该是符合客户规范要求的、与公司生产能力相适应的、符合各项验收标准等等的一套资料。
制作一份合格的MI，就我本人的体会，至少要作到以下一些最基本的要求：（1）、客供文件和订单的审核。
客供文件，需要有生产PCB最低限量的文件，文件内容包括分层布线图、机械图、阻焊图、字符图等，甚至包括客户的文件设计和制作要求的内容。
审核市场部下的订单，与客户文件有无出入、与公司的工艺要求是否适应。
MI制作规程
版本：A 页码：Page 4 Of 16 文件名称：MI制作规程8.8钻孔：8.8.1基材：NPTH孔钻咀依成品孔径设计；PTH孔因孔铜厚度设计需比孔径大0.05mm；插件孔若孔铜厚度≤0.8mil，则钻孔孔径预大0.1mm，若孔铜厚度≥0.8mil，则孔径预大0.15mm。
过线孔应综合考虑干膜封孔能力、焊盘最小环宽大小、最小孔径对钻孔成本的影响、沉铜能力等进行设计。
环宽足够时，尽量选较大孔径的钻咀，环宽不足够时选较小孔径的钻咀或不作补偿。
因孔径是以0.05mm为进位,如成品孔径不是0.05mm的倍数,则取其接近偏大的钻头,例NPTH孔成品孔孔径φ0.88mm则此孔以φ0.90mm设计,孔径公差一般为±0.05mm,如客户有特别公差要求,则需结合其实际要求设计钻孔尺寸.8.8.2 覆盖膜:露PAD处覆盖膜孔依防焊大小设计,一般情况下考虑覆盖膜溢胶,在原图上适当加大0.1mm。
其它的孔为补偿FPC之涨缩及覆盖膜贴合对位偏移和覆盖膜压合溢胶,避免溢胶或覆盖膜偏位造成孔径偏小，覆盖膜孔一般需比基材孔大0.3mm,例,双面板NPTH孔成品孔为φ1.6mm,则正.反两面覆盖膜均需采用φ1.9mm的针径钻孔。
另为避免露线,覆盖膜开槽边需距离线路边至少0.15mm,防焊或文字印刷距焊盘距至少0.2mm.基材孔径:X 单面板覆盖膜双面板覆盖膜基材孔为PTH孔NA X+0.4mm基材孔为NPTH孔X+0.30mm X+0.30mm基材孔为DIP孔X+0.60mm X+0.55mm8.8.3 产品定位孔用模具冲出或基材一次钻出，不允许采取二次钻孔方法。
8.8.3补强板:压敏型补强板钻孔可参照覆盖膜钻孔设计,热固化型补强板因溢胶问题,钻孔需比成品孔径大0.6mm以上.FR4如在DIP孔位区,则焊零件前贴着之FR4孔径与基材之DIP孔径一致(以治具套PIN贴合),焊零件后贴着之FP4孔径需比DIP孔径大0.6mm以上.8.8.4贴胶:需比成品孔径大0.6mm以上,或成型时与软板一并冲出(当孔径小于0.6mm时则不可一起冲出,以免胶渣过多时造成模具孔塞)8.8.5镂空板:底层开窗依客户资料设计，镂空手指处顶层开窗需比底层开窗单边大0.15mm，以避免压合时上下尺寸一致造成手指挤压断裂，镂空板一般选用1oz的RA铜箔，并要使镂空手指与压延的纬向一致.（纬）圆角手指宽度（经）长度纬向8.8.6 A、末孔：设于所有程序的每种孔径的最后一孔，共有一竖排，设于软板拼版或辅料拼版的一角（一般在左下角），用于检验有无漏钻及孔径大小。
MI理念识别设计的原则与内容
MI理念识别设计的原则与内容自本章起，我们将讨论正式导入CI设计问题。
按照CI构成三大要素体系分三章论述。
本章就理念（MI）系统的设计，进行专题论述。
理念识别（MI）系统是企业的经营理念，也是CI的基本精神所在。
理念鼍是企业形象战略的最高决策层次，也是CI识别系统运作的原动力与基石。
因此，理念识别（MI）设计，在CI设计中居头等重要地位。
企业理念识别概念一、理念识别（MI）定义理念识别的英语原文Mind Identity，简称MI。
Mind在牛津双解词典中的解释是：a.经历、忆；b.意欲、心意、思想、感想、意见、意向、目的；c.心、精神、感受。
概而论之，Mind 的含义可懂得为与bodz相对，通常都译为“理念”。
作为现代企业管理学用语，要紧指企业经营思想、经营宗旨、经营意识、经营观念等。
企业理念（MI）是由企业家积极倡导，全体员工自觉实践而形成的代表企业信念，激发企业活力，推动企业生产经的团体精神与行为规范。
企业理念系统包含两个层次的内容：一是企业制度与组织结构层，包含各类管理制度、规章制度、生产经营过程中的交往方式、生产方式、生活方式与行为准则；二是企业精神文化层，包含企业员工的概念、心理与意识形态等。
理念识别，是指资讯时代，企业为增强竞争力，提升企业形象而构建，经广泛传播得到社会普遍认同，表达企业自身个性特征，反映企业经营观念的价值观体系。
显然，这个定义包含下列三个基本点：1．构建企业理念识别的目的是增强企业进展的实力，提升企业形象，参与市场竞争并赢得胜利。
2．企业理念识别的基本特点，一是表达自身特征，以区别于其他企业；二是广为传播，以使社会公众普遍认同。
3．企业理念的基本内容是企业经营管理思想、宗旨、精神等一整套观念性因素的综合，构成企业价值观体系。
企业经营理念方针的完善与坚定，是企业识别系统基本精神之所在，也是整修企业识别系统运作的原动力。
通过这股内在的动力，影响企业内部的动态、活动与制度，组织的管理与教育，并扩及对社会公益活动、消费者的参与行为规划，最后，经由组织化、系统化、统一化的视觉识别计划传达企业经营的讯息，塑造企业的特殊的形象，达到企业识别的目的。
铝基线路板制程能力技术规范
孔孔补偿
压合铜箔后的板 钻孔孔径补偿 按常规的 FR-4 双面或多层板钻孔孔径补偿
单面双层或多层压
合铝基板 FR-4 钻 按常规的 FR-4 双面或多层板钻孔孔径补偿 孔孔补偿
常用板材
贝格斯
全宝
联茂
昱谷
常用板材尺寸 18〞×24
18〞×24〞 18〞×24〞
19.5〞×47〞
板材有效尺寸 17〞×23〞 17〞×23〞 17〞×23〞
STATUS
工序
类别
铝基板工艺制程能力
暗房
线路与焊盘 最小间距 阻焊对位精度
铜厚=1OZ 0.12mm 0.08mm
铜厚=2OZ 0.15mm
铜厚=3OZ 0.20mm
铜厚=4OZ 0.25mm
铜厚=5OZ 0.30mm
蚀刻
蚀刻最小线宽
蚀刻公差 蚀刻负字符最小线宽
铜厚 1OZ 铜厚 2OZ 0.15mm 0.18mm
本规范适用于公司工程资料制作设计,适用于铝基板单面板、双面板、多层板要 求
3.0 简称/定义：
无
4.0 铝基板工艺制程能力：
工序
类别
铝基板工艺制程能力
工程
最小线宽
铜厚 1OZ 铜厚 2OZ 铜厚 3OZ
0.12mm 0.18mm 0.25mm
线宽补偿：2.0mil 线宽补偿：3.0mil 线宽补偿：4.0mil
板厚=1..50～1.8mm 460 mm×2000mm
最小冲孔 2.00mm
V 割最小尺寸
80 ×150mm
厚度范围
0.60～3.50 mm
水平位移公差 V 割线边到铜皮距离
≤0.15 mm 板厚≤1.0mm 时≥0.40mm 1.00mm＜板厚＜1.60mm 时≥0.60mm 1.60mm≤板厚≤3.00mm 时≥0.80mm
设计规范
(1)公差< 6 mil ==> 上限之孔径+ 2 mil镀铜厚.EX:0.039” + 0.003”/-002”0.042” + 0.002” = 0.044” = 1.1176mm(用1.1∮钻头).P.S.若为中间值,则取偏下限之钻头.(2)公差≧6 mil ==> 中间值孔径+ 2 mil公差+ 2 mil镀铜厚.EX:0.040” + 0.005”/- 002”0.0415” + 0.002” + 0.002” = 0.0455” = 1.1557mm(用1.15∮钻头).P.S.若为中间值,则取偏下限之钻头.C.NPTH钻孔孔径设计:(公差比±2 mil严格时,另议)(1)中间值+1MIL.(2)以选用可采用钻头直径之中心钻头为最佳.7.1.3.除了下列状况外,N PTH须采用后钻外,其余N PTH须前钻.C面或S面有锡边且内缘必须露铜者.工单注明”二钻时C面或S面朝上”7.1.4.SLOT之两端须加钻导屑孔.(1)CNC成型时为SLOT直径减6MILS.(2)PUNCH成型时为SLOT直径加2MILS.P.S.金手指板成型外之SLOT不加导屑孔.7.1.5.孔径>0.256"/6.5mm时(1)须加钻导孔(通常为0.125”/3.175mm)(2)如公差为>±0.005"时,以Routing制作(3)如公差<±0.005"时,尽可能要求客户放宽规格;如客户仍不同意放宽时,则以钻头扩孔制作or以Punch方式处理.7.1.6.成型PIN孔:(1) NPTH孔,直径0.080"/2mm以上;且表面不可有钖环.(2) 每PCS(或Spnl)三颗,位于三个角落,不可过度集中;且以不对称为原则以达防呆之作用.(3)如无NPTH孔时,必须与客户洽谈在板内增设PIN孔或在板外加折断边及PIN孔(0.125"/3.175mm).若客户不同意于板内或加折断边来增设PIN孔,则可选择1个贯孔做为辅助用定位PIN,PIN 钉SIZE须比钻孔孔径小6~8 mil.7.1.7.测试pin孔:(同成型pin孔)(1)NPTH,直径0.080"/2mm以上.(2)每PCS(或STEP)四颗位于四个角落,不可过度集中.7.1.8.最小钻孔孔径为10 mil/0.254mm,最大钻孔孔径为256 mil/6.5mm,;有超过者须反应主管.允许孔位公差为±3 mil7.1.9.孔边缘离成型边须大于10mil(含).7.1.10.目前厂内固定将靶位孔、pin孔之钻头放在T1(3.175mm).靶孔防呆点作法:(1)设于短靶处(如下图),起始靶距为4”.(样品固定为4”)(3)各层制作说明标于该层图标下面.COMP → PAD RING 單邊比1ST 單邊大8 mil CMASK → RING 單邊比外層PAD大3 mil.線寬依MI 裁板圖上標示製作.標示:孔位導通層別、料號、阻抗值及阻抗公差線寬依MI 裁板圖上標示製作.邊比鉆孔大12 mil .邊比鉆孔大12 mil .8.4 《板边工具孔及板框资料》8.5 《钻孔叠板参数表》8.6 《冲孔机底片设计规格》8.7 《内二课自动曝光机底片设计规格》。
阻抗制作规范
规范制作阻抗PCB的阻抗计算和阻抗图形设计方法，确保成品的阻抗符合规定。
2、适用范围：
适用于本厂客户要求阻抗控制的PCB的阻抗设计及之CAM制作的阻抗图形设计。
3、名词解释：
3.1特性阻抗(Characteristic Impedance)：当一条导线与大地绝缘后，导线与大地彼此之间的阻抗。
7.2.9外层方形PAD对应接地层为Thermal Pad或直接与铜面导通。
7.2.10线宽/线距必须符合流程单要求。
7.2.11两层板设计如下：
6.2.12四层板设计如下：
7.2.13六层板设计如下：
7.2.14八层板设计如下：
ቤተ መጻሕፍቲ ባይዱ7.3特殊阻抗设计：
特殊阻抗设计时除了一般注意事项以外须根据实际情况进行修改。
4.3.3特性阻抗：成品60欧姆±10%
4.3.3.1要求理论值计算特性阻抗控制的范围为60欧姆±8%：
4.3.3.2产品的制作参数要求如下：
1）客户原本设计的特性阻抗线线宽：150um,
2）客户原本设计的与特性阻抗线相邻的线距最小为：100um
3）与特性阻抗线相邻的介层的厚度要求为:105um±15um
RC% 68压合后的介质厚度为71±8UM，RC%62压合后的介质厚度为65±8UM
5）当选用几种Prepreg同时压合时，则采用最高的介电常数与最低的介电常数的平均值进行计算。
6）内层板材铜厚计算数据:
板材铜厚是70um用62um计算，板材铜厚是35um用30um计算，板材铜厚是18um用16um计算.
3) 2116 Prepreg
A、介电常数为4.3±0.2
B、压合后的介质厚度为(内层100%残铜理论值)：
菲林和MI资料检查规范标准
菲林和MI资料检查规一、目的为了确保生产菲林与客户资料的一致性，确保正确的菲林发放到生产线上运作。
二、围工程部三、步骤清理资料袋资料→理解客户加工说明表→审核《印制板生产制作指示》〔MI〕→确认资料上板边料号、层次、日期、制作者→审线路菲林→审阻焊菲林→审字符菲林→审钻孔菲林→登记→分别封装线路菲林、阻焊字符菲林、钻孔菲林〔SK〕→交生产部门。
3.1检查方法3．1．2首先，用眼睛进展整体的检查,保护膜无褶皱、气泡等；3．1．3划伤、折痕、手印、意外曝光、比照度不良、明显污点、图形错误、定影不良;3.1．4各种层数标识、图形有无丧失，光绘变形；3.1．5菲林上有无多余的线条、点、图形；3．1．6菲林上有无断线、短线，即不正常的断路、短路；3．2经绘制出来的菲林层数标识的命名一般由以下规那么确定：3．2．1外层线路的命名：GTL—元件面〔通常为第一层〕GBL—焊接面〔通常为最底层〕3．2．2层的命名：G1—总第二层〔层第一层〕G2—总第三层〔层第二层〕G3—总第四层〔层第三层〕G4—总第五层〔层第四层〕3．2．3绿油层的命名：GTS—元件面绿油层，与GTL层相对应GBS—焊接面绿油层，与GBL层相对应3．2．4文字层的命名：GTO—元件面文字层，与GTS层相对应GBO—焊接面文字层，与GBS层相对应3.3检查药膜面方法：线路菲林用刀轻轻地在电镀边上划一条3-5MM的痕印，假设药膜要掉，那面就是药膜面，反之不是；3.4检查黑度：将菲林放在菲林密度仪检测黑度小于4.0即黑度不够,反之不是；3.5. 客户加工说明表3.5．1．查看加工说明表文件名是否与提供的图纸一致。
3.5．2．查看客户加工说明表上材质, 外表工艺、阻焊颜色、文字颜色、标记添加与一些特殊注明事项特殊注明事项超出我司加工能力而处理资料时没有注意到的。
a.检查标识：指示中“X〞表示镜像，“N〞阴片〔负片〕；b.单面板检查标准为： GBL不镜像绘阴片〔负片〕；c.双面孔化板菲林绘制检查标准为GTL镜像,GBL不镜像；GTL、GBL、绘阳片〔正片〕；d.普通多层板层检查标准G1为正绘阴片〔负片〕，G2为反绘阴片〔负片〕，G3为正绘阴片〔负片〕，G4为反绘阴片〔负片〕，以此类推；普通多层板外层检查标准同双面孔化板一样；e.原始资料的绘制与工程菲林刚好相反，方便核对原装。
PCB工程MI制作规范
1.0 目的规范MI制作及处理顾客文件的标准，以便准确、及时地指导和服务生产。
2.0 范围适用于工程部MI的制作，对顾客资料进行工程处理、检查（包括NOPE单）。
3.0职责工程制作人员依据本规范对顾客资料进行工程制作、检查、MI制作(本规范与顾客的要求发生冲突时，应以顾客要求为准，但顾客要求应符合本公司的生产、工艺能力，如超出则应按相关程序进行问题反馈)。
在此过程中应遵循“尊重顾客设计意图”的总原则，对顾客文件的改动影响到其电气性能、物理使用性能时，应使顾客清楚知悉，并有顾客书面确认，或根据顾客的要求进行相应的改动。
4.0 工作流程5.0 工程处理要求及标准5.1 顾客资料5.1.1顾客资料的类型顾客资料包括CAD文件：PROTEL FOR DOS & WINDOWS 系列（98，99，99se,dxp），PADS2000，POWERPCB系列，ORCAD（ORCAD设计的文件需提供元件面正面线路的图纸以便核对）。
光绘文件：GERBER (RS-274-D & RS-274-X) Barco格式，孔文件：EXCELLON 孔位图。
5.1.2顾客资料的检查顾客资料内容应完整、一致，顾客资料与产品资料应一致，同时顾客的要求应满足公司ERP中《能力查询》要求，如出现不完整、不一致应按相关程序进行问题反馈，如有超出能力则由公司高层进行评审。
5.1.3 顾客文件的转换及调入5.1.3.1顾客文件类型的识别1）光绘文件:可直接在光绘机上绘制的文件，其特点在于其由坐标、G指令、D码（光圈）组成。
通过使用编辑软件或程序管理软件如WINDOWS COMMANDER的F3(View)功能对文件的查看来判断顾客提供的是否为光绘文件。
2）对于提供的非光绘文件根据文件后缀名和文件头可判断使用何种软件进行转换，其与产品资料上文件格式和版本号不一致时以产品资料信息为准。
另外其他设计的软件如AUTOCAD软件设计的文件，工程制作处理时此类文件需发给顾客确认或让顾客提供GERBER 格式文件。
PCB生产工程阻抗制作规范
工程阻抗制作规范1.目的规范制作阻抗P C B的阻抗计算和阻抗图形设计方法，确保成品的阻抗符合规定。
2.适用范围适用于本厂客户要求阻抗控制的P C B的阻抗设计及之C A M制作的阻抗图形设计。
3.名词解释3.1特性阻抗(C h a r a c t e r i s t i c I m p e d a n c e)：当一条导线与大地绝缘后，导线与大地彼此之间的阻抗。
3.2差分阻抗(D i f f e r e n t i a l I m p e d a n c e)：二条平行导线与大地绝缘后的阻抗，两条导线与大地彼此之间的阻抗。
4.阻抗控制的制作规格范围一般地，对于成品产品来说，我司控制的阻抗值的规格范围为±10%,如客户又特别要求，可根据客户设计的产品结构或客户要求的阻抗规格制作。
4.1 与阻抗控制计算有关的各个材质的计算参数如下：⑴. 芯板：介电常数为4.5±0.2操作中，根据客户要求，以及产品的需要，可向板材供应商了解芯板的具体层压结构，然后依照该芯板的Prepreg配方的介电常数来计算。
⑵. 7628 PrepregA、介电常数为4.5±0.2B、压合后的介质厚度为(内层100%残铜理论值)：RC%47 压合后的介质厚度为190±10UM，RC%43 压合后的介质厚度为180±15UM。
⑶. 2116 PrepregA、介电常数为4.3±0.2B、压合后的介质厚度为(内层100%残铜理论值)：RC%54 压合后的介质厚度为118±10UM，RC%50 压合后的介质厚度为105±10UM。
⑷. 1080 PrepregA、介电常数为4.2±0.2B、压合后的介质厚度为(内层100%残铜理论值)：RC68% 压合后的介质厚度为71±8UM，RC%62 压合后的介质厚度为65±8UM。
⑸. 当选用几种Prepreg同时压合时，则采用最高的介电常数与最低的介电常数的平均值进行计算。
通用规范
阻焊膜的性能要求
首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行；
外形尺寸要求
首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行；
外形尺寸要求
首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行；
V-CUT尺寸要求：
A、首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行； 1）、V-CUT余厚=1/3板厚； 2）、 V-CUT允许偏移刀口0.1mm； 3）、上下V-CUT线允许偏移±0.1mm； 4）、上下V-CUT深度允许偏差±0.05mm； B、外观要求： 1）、 V-CUT不可以伤及铜皮、导线、文字； 2）、刀口处不能有明显毛刺、披锋； 3）、 V-CUT尺寸的偏移不得超过最小单元（pcs）尺寸公差要求；
3级 1.5% 0.9% 0.6% 0.5% 0.5%
外观特性要求
首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行；
介质层厚度公差
首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行；
孔的性能要求
首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行；
补线要求
首先按照MI中客户要求制作，若无特殊要求，则按照以下规范执行；
PTH孔径公差（mm） 1级 2级 3级 0.1-0.8 ±0.1 ±0.08 ±0.06 0.81-1.6 ±0.15 ±0.1 ±0.06 1.61-5.0 ±0.2 ±0.16 ±0.1 以上所有数值用于直径＞1/3板厚的孔；孔径＜1/3板厚的孔时，所有公 差增加0.03；板厚＜1/4的孔时，所有公差增加0.05；
板件翘曲/弓曲标准：
成品板厚(mm） 双面板0.2-1.0 双面板1.2-1.6 双面板2.0-2.4 双面板≥3.2 多层板
FPC工艺规范(新)
作业指导书C)-04版本号 A 生效日期2、其他目前暂不做补偿六、TFT产品(或有类似于TFT压玻璃的细手指产品,材料为1/2OZ或1/3OZRA铜)：1、细手指顺压延方向；基材钻孔：压延方向+10/10000非压延-4/10000；线路菲林：压延方向+5/10000 非压延-8/10000；字符菲林：压延不拉伸非压延-10/10000；覆盖膜钻孔和模具：压延方向不拉伸非压延-12/10000(原则上必须顺压延方向否则要评审)2．细手指顺非压延方向：基材钻孔：压延方向-2/10000非压延+8/10000；线路菲林：压延方向-7/10000 非压延+4/10000；字符菲林：非压延不拉伸压延-12/10000；覆盖膜钻孔和模具：非压延方向不拉伸压延-12/10000(TFT细手指PIN宽在30mm 以下在客户要求提升排版利用率的前提下可顺压延方向排版)2.1所有长手指设计有PI补强的板不能将PI补强设计为靠近细手指端，需参考以下排版方式(避免PI补强收缩影响细手指变形)----见图1和图2作业指导书C)-04版本号 A 生效日期3、针对PIN宽大于30mm需按以下要求设计：铜箔钻带：在1:1的基础上压延方向整体拉伸10%%，非压延方向整体拉伸0%%线路菲林：在1:1的基础上压延方向整体拉伸5%%，非压延方向整体拉伸-2%%覆盖膜和字符全部按照1:1制作11.11 我司对于线宽公差如下表：1、当线宽0.06m m≤W≤0.08mm时，其公差为+0.01/-0.03。
2、当线宽0.08m m＜W≤0.1mm时，其公差为+0.02/-0.02。
3、当线宽0.1m m＜W≤0.2mm时，其公差为+0.03/-0.03；4、当线宽W＞0.2m m时，其公差为+20%注：如果出现客户要求的线宽/线距低于我公司标准，依客户要求控制，如果高于我公司标准需要提出评审，客户没有要求则按公司要求控制。
11.12 所有双面镂空板在制作背面菲林时镂空位由之前的大铜皮更改为手指形状，每根手指的宽度比正面单边大0.075mm；长度比冲掉的纯铜箔和热固胶单边小0.20mm 12.0 测试(所有装测试针的PAD宽度至少为0.25mm高度为1.10mm,相邻两个PAD中心距至少为0.70mm)12.1 所有软硬结合板或多层软板不论是样品还是生产都需测试(包括内层)，对于其他类型生产板新单必须开测试架(返改是否开测试架由市场通知)---从2008-04-04开始执行12.2 表面处理为OSP、镀锡、沉锡须放在测试后面(OSP会导致导电不良，沉锡和镀锡会导致金手指有针印)12.3所有需要测试内阻的板，安排在电测工序进行。
