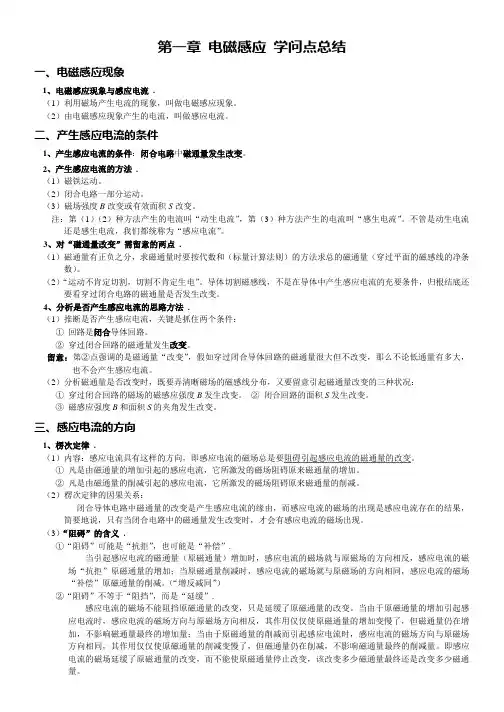

第一章电磁感应学问点总结一、电磁感应现象1、电磁感应现象与感应电流.(1)利用磁场产生电流的现象,叫做电磁感应现象。

(2)由电磁感应现象产生的电流,叫做感应电流。

二、产生感应电流的条件1、产生感应电流的条件:闭合电路.......。

....中磁通量发生改变2、产生感应电流的方法.(1)磁铁运动。

(2)闭合电路一部分运动。

(3)磁场强度B改变或有效面积S改变。

注:第(1)(2)种方法产生的电流叫“动生电流”,第(3)种方法产生的电流叫“感生电流”。

不管是动生电流还是感生电流,我们都统称为“感应电流”。

3、对“磁通量改变”需留意的两点.(1)磁通量有正负之分,求磁通量时要按代数和(标量计算法则)的方法求总的磁通量(穿过平面的磁感线的净条数)。

(2)“运动不肯定切割,切割不肯定生电”。

导体切割磁感线,不是在导体中产生感应电流的充要条件,归根结底还要看穿过闭合电路的磁通量是否发生改变。

4、分析是否产生感应电流的思路方法.(1)推断是否产生感应电流,关键是抓住两个条件:①回路是闭合导体回路。

②穿过闭合回路的磁通量发生改变。

留意:第②点强调的是磁通量“改变”,假如穿过闭合导体回路的磁通量很大但不改变,那么不论低通量有多大,也不会产生感应电流。

(2)分析磁通量是否改变时,既要弄清晰磁场的磁感线分布,又要留意引起磁通量改变的三种状况:①穿过闭合回路的磁场的磁感应强度B发生改变。

②闭合回路的面积S发生改变。

③磁感应强度B和面积S的夹角发生改变。

三、感应电流的方向1、楞次定律.(1)内容:感应电流具有这样的方向,即感应电流的磁场总是要阻碍引起感应电流的磁通量的改变。

①凡是由磁通量的增加引起的感应电流,它所激发的磁场阻碍原来磁通量的增加。

②凡是由磁通量的削减引起的感应电流,它所激发的磁场阻碍原来磁通量的削减。

(2)楞次定律的因果关系:闭合导体电路中磁通量的改变是产生感应电流的缘由,而感应电流的磁场的出现是感应电流存在的结果,简要地说,只有当闭合电路中的磁通量发生改变时,才会有感应电流的磁场出现。

人教版高中物理选修3-2知识点整理及重点题型梳理] 互感和自感、涡流

人教版高中物理选修3-2知识点整理及重点题型梳理] 互感和自感、涡流

人教版高中物理选修3-2知识点梳理重点题型(常考知识点)巩固练习互感和自感、涡流【学习目标】1、知道什么是互感现象和自感现象。

2、知道自感系数是表示线圈本身特征的物理量,知道它的单位及其大小的决定因素。

3、能够通过电磁感应部分知识分析通电、断电自感现象的原因。

4、知道涡流是如何产生的,知道涡流对人类有利和有害的两方面,以及如何利用涡流和防止涡流。

【要点梳理】要点一、互感现象两个线圈之间没有导线相连,但当一个线圈中的电流变化时,它所产生的变化的磁场会在另一个线圈中产生感应电动势,这种现象称为互感,产生的感应电动势叫互感电动势。

要点诠释:(1)互感现象是一种常见的电磁感应现象,它不仅发生于绕在同一铁芯上的两个线圈之间,而且可以发生于任何相互靠近的电路之间。

(2)互感现象可以把能量从一个电路传到另一个电路。

变压器就是利用互感现象制成的。

(3)在电子电路中,互感现象有时会影响电路的正常工作,应设法减小电路间的互感。

要点二、自感现象1.实验如图甲所示,首先闭合S 后调节R ,使12A A 、亮度相同,然后断开开关。

再次闭合S ,灯泡2A 立刻发光,而跟线圈L 串联的灯泡1A 却是逐渐亮起来的。

如图乙所示电路中,选择适当的灯泡A 和线圈L ,使灯泡A 的电阻大于线圈L 的直流电阻。

断开S 时,灯A 并非立即熄灭,而是闪亮一下再逐渐熄灭。

图甲实验叫通电自感。

在闭合开关S 的瞬间,通过线圈L 的电流发生变化而引起穿过线圈L 的磁通量发生变化,线圈L 中产生感应电动势,这个感应电动势阻碍线圈中电流的增大,通过灯泡1A 的电流只能逐渐增大,所以1A 只能逐渐变亮。

图乙实验叫断电自感。

断开S 的瞬间,通过线圈L 的电流减弱,穿过线圈的磁通量很快减小,线圈L 中出现感应电动势。

虽然电源断开,但由于线圈L 中有感应电动势,且和A 组成闭合电路,使线圈中的电流反向流过灯A ,并逐渐减弱由于L 的直流电阻小于灯A 的电阻,其原电流大于通过灯A 的原电流,故灯闪亮一下后才逐渐熄灭。

(完整版)高中物理选修3-2知识点总结

(完整版)高中物理选修3-2知识点总结

高中物理选修3-2知识点总结第一章 电磁感应1.两个人物:a.法拉第:磁生电b.奥期特:电生磁2.产生条件:a.闭合电路b.磁通量发生变化 注意:①产生感应电动势的条件是只具备b②产生感应电动势的那部分导体相当于电源。

③电源内部的电流从负极流向正极。

3.感应电流方向的叛定: (1).方法一:右手定则 (2).方法二:楞次定律:(理解四种阻碍) ①阻碍原磁通量的变化(增反减同) ②阻碍导体间的相对运动(来拒去留) ③阻碍原电流的变化(增反减同) ④面积有扩大与缩小的趋势(增缩减扩) 4. 感应电动势大小的计算: (1).法拉第电磁感应定律: a.内容:b.表达式:t n E ∆∆⋅=φ (2).计算感应电动势的公式 ①求平均值:t n E ∆∆⋅=φ_②求瞬时值:E=BLV (导线切割类) ③法拉第电机:ω221BL E =④闭合电路殴姆定律:)r (R I E +=感5.感应电流的计算: 平均电流:tr R r R E I ∆+∆=+=)(_φ 瞬时电流:rR BLVr R E I +=+=6.安培力计算: (1)平均值:tBLqt r )(R BL L I B F∆=∆+∆==φ__(2). 瞬时值:rR VL B BIL F +==227.通过的电荷量:rR q tI +∆=-=∆⋅φ注意:求电荷量只能用平均值,而不能用瞬时值。

8.互感:由于线圈A 中电流的变化,它产生的磁通量发生变化,磁通量的变化在线圈B 中 激发了感应电动势。

这种现象叫互感。

9.自感现象:(1)定义:是指由于导体本身的电流发生变化而产生的电磁感应现象。

(2)决定因素:线圈越长, 单位长度上的匝数越多, 截面积越大, 它的自感系数就越大。

另外, 有铁心的线圈的自感系数比没有铁心时要大得多。

(3)类型:通电自感和断电自感 (4)单位:亨利(H )、毫亨(mH ),微亨(μH )。

10.涡流及其应用(1)定义:变压器在工作时,除了在原、副线圈产生感应电动势外,变化的磁通量也会在铁芯中产生感应电流。

高中物理选修3-2:自感现象知识点总结

高中物理选修3-2:自感现象知识点总结

高中物理选修3-2:自感现象知识点总结理物高中考点/易错点1自感现象1、自感:由于线圈本身的电流发生变化而产生的电磁感应现象.2、自感电动势:由于自感现象而产生的电动势.3、自感电动势对电流的作用:电流增加时,感应电动势阻碍电流的增加;电流减小时,感应电动势阻碍电流的减小.4、实验与探究考点/易错点2自感系数1、物理意义:描述线圈本身特性的物理量,简称自感或电感.2、影响因素:线圈的形状、长短、匝数、有无铁芯.线圈越粗、越长,匝数越多,其自感系数就越大;有铁芯时线圈的自感系数比没铁芯时大得多.3、单位:亨利,简称亨,符号是H.常用的较小单位有mH和μH.考点/易错点3日光灯1、主要组成:灯管、镇流器和启动器.2、灯管(1)工作原理:管中气体导电时发出紫外线,荧光粉受其照射时发出可见光.可见光的颜色由荧光粉的种类决定.(2)气体导电的特点:灯管两端的电压达到一定值时,气体才能导电;而要在灯管中维持一定大小的电流,所需的电压却低得多.3、镇流器的作用日光灯启动时:提供瞬时高压;日光灯启动后:降压限流.4、启动器(1)启动器的作用:自动开关.(2)启动器内电容器的作用:减小动、静触片断开时产生的火花,避免烧坏触点.考点/易错点4自感现象的理解1、对自感电动势的进一步理解(1)自感电动势产生的原因通过线圈的电流发生变化,导致穿过线圈的磁通量发生变化,因而在原线圈中产生感应电动势.(2)自感电动势的作用阻碍原电流的变化,而不是阻止,电流仍在变化,只是使原电流的变化时间变长,即总是起着推迟电流变化的作用.(3)自感电动势的方向当原电流增大时,自感电动势方向与原电流方向相反,电流减小时,自感电动势方向与原电流方向相同.2、自感现象的分析思路(1)明确通过自感线圈的电流怎样变化(是增大还是减小).(2)判断自感电动势方向.电流增强时(如通电),自感电动势方向与原电流方向相反;电流减小时(如断电),自感电动势方向与原电流方向相同.(3)分析电流变化情况,电流增强时(如通电),自感电动势方向与原电流方向相反,阻碍增加,电流逐渐增大.电流减小时(如断电),由于自感电动势方向与原电流方向相同,阻碍减小,线圈中电流方向不变,电流逐渐减小.特别提醒自感电动势阻碍原电流的变化,而不是阻止,电流仍在变化,只是使原电流的变化时间变长.考点/易错点5自感现象中灯泡亮度变化在处理通断电灯泡亮度变化问题时,不能一味套用结论,如通电时逐渐变亮,断电时逐渐变暗,或闪亮一下逐渐变暗.要具体问题具体分析,关键要搞清楚电路连接情况.自感现象的分析技巧在求解有关自感现象的问题时,必须弄清自感线圈的工作原理和特点,这样才能把握好切入点和分析顺序,从而得到正确答案.1.自感现象的原理当通过导体线圈中的电流变化时,其产生的磁场也随之发生变化.由法拉第电磁感应定律可知,导体自身会产生阻碍自身电流变化的自感电动势.2.自感现象的特点(1)自感电动势只是阻碍自身电流变化,但不能阻止.(2)自感电动势的大小跟自身电流变化的快慢有关.电流变化越快,自感电动势越大.(3)自感电动势阻碍自身电流变化的结果,会给其他电路元件的电流产生影响.①电流增大时,产生反电动势,阻碍电流增大,此时线圈相当于一个阻值很大的电阻;②电流减小时,产生与原电流同向的电动势,阻碍电流减小,此时线圈相当于电源.3.通电自感与断电自感自感现象中主要有两种情况:即通电自感与断电自感.在分析过程中,要注意:(1)通过自感线圈的电流不能发生突变,即通电过程中,电流是逐渐变大;断电过程中,电流是逐渐变小,此时线圈可等效为“电源”,该“电源”与其他电路元件形成回路.(2)断电自感现象中灯泡是否“闪亮”问题的判断在于对电流大小的分析,若断电后通过灯泡的电流比原来强,则灯泡先闪亮后再慢慢熄灭.特别提醒线圈对变化电流的阻碍作用与对稳定电流的阻碍作用是不同的.对变化电流的阻碍作用是由自感现象引起的,它决定了要达到稳定值所需的时间;对稳定电流的阻碍作用是由绕制线圈的导线的电阻引起的,决定了电流所能达到的稳定值.考点/易错点6日光灯的工作原理1、构造日光灯的电路如图所示,由日光灯管、镇流器、开关等组成.2、日光灯的启动当开关闭合时,电源把电压加在启动器的两极之间,使氖气放电而发出辉光,辉光产生的热量使U 形动触片膨胀伸长,从而接通电路,于是镇流器的线圈和灯管的灯丝中就有电流通过,电路接通后,启动器中的氖气停止放电,U形动触片冷却收缩,两个触片分开,电路自动断开,通过镇流器的电流迅速减小,会产生很高的自感电动势,方向与原来电压方向相同,形成瞬间高压加在灯管两端,使灯管中的气体开始导电,于是日光灯管就成了通路开始导电发光.3、日光灯正常工作时镇流器的作用由于日光灯使用的是交流电源,电流的大小和方向做周期性变化,当交流电的大小增大时,镇流器上的自感电动势阻碍原电流增大,自感电动势与原电压反向,当交流电减小时,镇流器上的自感电动势阻碍原电流的减小,自感电动势与原电压同向,可见镇流器的自感电动势总是阻碍电流的变化,镇流器起降压、限流的作用.四、课程小结1、自感现象●自感:由于线圈本身的电流发生变化而产生的电磁感应现象.●自感电动势:由于自感现象而产生的电动势.●自感电动势对电流的作用:电流增加时,感应电动势阻碍电流的增加;电流减小时,感应电动势阻碍电流的减小.2、自感系数●物理意义:描述线圈本身特性的物理量,简称自感或电感.●影响因素:线圈的形状、长短、匝数、有无铁芯.线圈越粗、越长,匝数越多,其自感系数就越大;有铁芯时线圈的自感系数比没铁芯时大得多.●单位:亨利,简称亨,符号是H.常用的较小单位有mH和μH.1H=103mH1H=106μH一、自感现象的四个要点和三个状态要点一:电感线圈产生感应电动势的原因是通过线圈本身的电流变化引起穿过自身的磁通量变化。

(完整版)高中物理选修3-2课后习题答案及解释

(完整版)高中物理选修3-2课后习题答案及解释

电磁感应和楞次定律1. 答案:CD详解:导体棒做匀速运动,磁通量的变化率是一个常数,产生稳恒电流,那么被线圈缠绕的磁铁将产生稳定的磁场,该磁场通过线圈 c 不会产生感应电流;做加速运动则可以;2.答案:C详解:参考点电荷的分析方法,S 磁单极子相当于负电荷,那么它通过超导回路,相当于向左的磁感线通过回路,右手定则判断,回路中会产生持续的adcba 向的感应电流;3.答案:A详解:滑片从 a 滑动到变阻器中点的过程,通过 A 线圈的电流从滑片流入,从固定接口流出,产生向右的磁场,而且滑动过程中,电阻变大,电流变小,所以磁场逐渐变小,所以此时 B 线圈要产生向右的磁场来阻止这通过 A 线圈的电流从滑片流入,从固定接口流出种变化,此时通过R 点电流由c流向d;从中点滑动到b的过程,通过A线圈的电流从固定接口流入,从滑片流出,产生向左的磁场,在滑动过程中,电阻变小,电流变大,所以磁场逐渐变大,所以此时B线圈要产生向右的磁场来阻止这种变化,通过R的电流仍从c流向d o4.答案:B详解:aob 是一个闭合回路,oa 逆时针运动,通过回路的磁通量会发生变化,为了阻止这种变化,ob 会随着oa 运动;5.答案:A详解:开关在 a 时,通过上方的磁感线指向右,开关断开,上方的磁场要消失,它要阻止这种变化,就要产生向右的磁场来弥补,这时通过R2的电流从c指向d;开关合到b上时,通过上方线圈的磁场方向向左,它要阻止这种变化,就要产生向右的磁场来抵消,这时通过R2的电流仍从c指向d;6.答案:AC详解:注意地理南北极与地磁南北极恰好相反,用右手定则判断即可。

电磁感应中的功与能1.答案:C、D详解:ab 下落过程中,要克服安培力做功,机械能不守恒,速度达到稳定之前其减少的重力势能转化为其增加的动能和电阻增加的内能,速度达到稳定后,动能不再变化,其重力势能的减少全部转化为电阻增加的内能。

选CD2.答案:A详解:E=BLvI=E/R=BLv/RF=BIL=B A2L A2v/R W=Fd=B A2L A2dv/R=B A2SLv/R, 选A3.答案:B、C详解:开始重力大于安培力,ab 做加速运动,随着速度的增大,安培力增大,当安培力等于重力时,加速度为零;当速度稳定时达到最大,重力的功率为重力乘以速度,也在此时达到最大,最终结果是安培力等于重力,安培力不为0,热损耗也不为0.选BC4. 答案:(1) 5m/s。

高中物理选修3-2第一章知识点详解版

高中物理选修3-2第一章知识点详解版

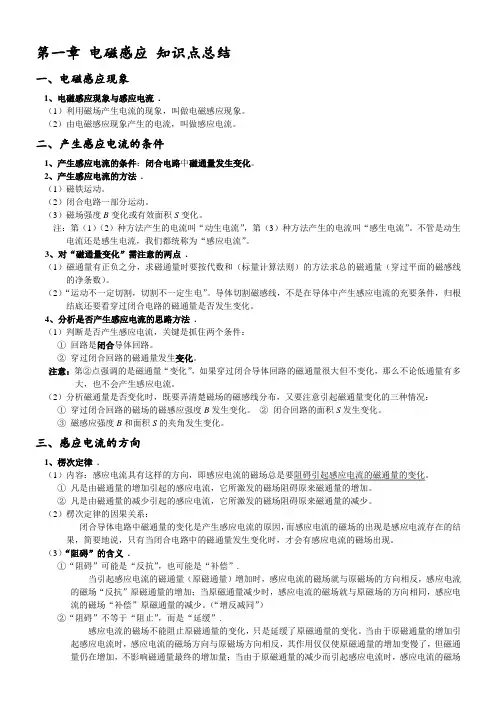

第一章电磁感应知识点总结一、电磁感应现象1、电磁感应现象与感应电流.(1)利用磁场产生电流的现象,叫做电磁感应现象。

(2)由电磁感应现象产生的电流,叫做感应电流。

二、产生感应电流的条件1、产生感应电流的条件:闭合电路中磁通量发生变化。

2、产生感应电流的方法.(1)磁铁运动。

(2)闭合电路一部分运动。

(3)磁场强度B变化或有效面积S变化。

注:第(1)(2)种方法产生的电流叫“动生电流”,第(3)种方法产生的电流叫“感生电流”。

不管是动生电流还是感生电流,我们都统称为“感应电流”。

3、对“磁通量变化”需注意的两点.(1)磁通量有正负之分,求磁通量时要按代数和(标量计算法则)的方法求总的磁通量(穿过平面的磁感线的净条数)。

(2)“运动不一定切割,切割不一定生电”。

导体切割磁感线,不是在导体中产生感应电流的充要条件,归根结底还要看穿过闭合电路的磁通量是否发生变化。

4、分析是否产生感应电流的思路方法.(1)判断是否产生感应电流,关键是抓住两个条件:①回路是闭合导体回路。

②穿过闭合回路的磁通量发生变化。

注意:第②点强调的是磁通量“变化”,如果穿过闭合导体回路的磁通量很大但不变化,那么不论低通量有多大,也不会产生感应电流。

(2)分析磁通量是否变化时,既要弄清楚磁场的磁感线分布,又要注意引起磁通量变化的三种情况:①穿过闭合回路的磁场的磁感应强度B发生变化。

②闭合回路的面积S发生变化。

③磁感应强度B和面积S的夹角发生变化。

三、感应电流的方向1、楞次定律.(1)内容:感应电流具有这样的方向,即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。

①凡是由磁通量的增加引起的感应电流,它所激发的磁场阻碍原来磁通量的增加。

②凡是由磁通量的减少引起的感应电流,它所激发的磁场阻碍原来磁通量的减少。

(2)楞次定律的因果关系:闭合导体电路中磁通量的变化是产生感应电流的原因,而感应电流的磁场的出现是感应电流存在的结果,简要地说,只有当闭合电路中的磁通量发生变化时,才会有感应电流的磁场出现。

高中物理选修3-2全册知识点总结

高中物理选修3-2全册知识点总结

高中物理选修3-2全册知识点总结-CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN高中物理选修3-2全册知识点总结第四章电磁感应4.1划时代的发现一、奥斯特的“电生磁”1820年,丹麦物理学家奥斯特发现了电流的磁效应它揭示了电现象与磁现象之间存在着某种联系。

二、法拉第的“磁生电”(1)、“磁生电”的发现英国物理学家法拉第经过10年的不懈努力,在1831年8月29日发现由磁场得到电流的现象,叫做电磁感应。

(2)、产生电流的原因在电磁感应现象中产生的电流叫做感应电流。

法拉第把产生这种电流的原因概括为五类:变化的电流,变化的磁场,运动的恒定的电流,运动的磁铁,在磁场中运动的导体。

4.2探究电磁感应的产生条件一、相关实验及分析论证实验名称闭合电路的部分导体切割磁感线向线圈中插入磁铁,把磁铁从线圈中拔出模拟法拉第的实验实验装置运动方式部分导体切割磁感线,闭合电路所围面积发生变化(磁场不变化)磁体相对线圈运动,线圈内磁场发生变化,变强或者变弱(线圈面积不变)线圈A中电流变化,导致线圈B内磁场发生变化,变强或者变弱(线圈面积不变)只要穿过闭合电路的磁通量变化,闭合电路中就有感应电流产生。

4.3楞次定律一. 相关实验相关实验规律总结:(1)、原磁通变大,则感应电流磁场与原磁场相反,有阻碍变大作用 (2)、原磁通变小,则感应电流磁场与原磁场相同,有阻碍变小作用即:(增反减同)二、楞次定律——感应电流的方向(1)、内容:感应电流具有这样的方向,即感应电流的磁场总要阻碍引起感应电流的磁通量的变化。

(2)、理解:①、阻碍既不是阻止也不等于反向(增反减同)“阻碍”又称作“反抗”,注意不是阻碍原磁场而阻碍原磁场的变化..②、注意两个磁场:原磁场和感应电流磁场强调: a 、从磁通量变化的角度看:感应电流总要阻碍磁通量的变化。

b 、从导体和磁体的相对运动的角度来看,感应电流总要阻碍相对运动。

③、阻碍的过程中,即一种能向另一种转化的过程例:若条形磁铁是自由落体,则磁铁下落过程中受到向上的阻力,即机械能→电能→内能(3)、应用楞次定律步骤:①、确定原磁场的方向;②、搞清穿过闭合回路的磁通量是增加还是减少; ③、根据楞次定律判定感应电流的磁场方向; ④、利用感应电流的磁场方向判定感应电流的方向。

高中物理 选修3-2 变压器 知识点及方法总结 题型分类总结 变压器电路分析

高中物理 选修3-2  变压器  知识点及方法总结 题型分类总结   变压器电路分析

高中物理选修3-2变压器1、理想变压器(1)构造:如图所示,变压器是由闭合铁芯和绕在铁芯上的两个线圈组成的。

①原线圈:与交流电源连接的线圈,也叫初级线圈。

②副线圈:与负极连接的线圈,也叫次级线圈。

③闭合铁芯(2)原理:电流磁效应、电磁感应(3)基本公式①功率关系:P入=P出无论有几个副线圈在工作,变压器的输入功率总等于所有输出功率纸盒②电压关系:U1U2=n1n2即对同一变压器的任意两个线圈,都有电压和匝数成正比。

有多个副线圈时,U1n1=U2n2=U3n3③电流关系:只有一个副线圈时I1I2=n2n1由P入=P出及P=UI推出有多个副线圈时,U1I1=U2I2+U3I3+⋯+U n I n当原线圈中U1、I1代入有效值时,副线圈对应的U2、I2也是有效值,当原线圈中U1、I1为最大值或瞬时值时,副线圈中的U2、I2也对应最大值或瞬时值④原副线圈中通过每匝线圈的磁通量的变化率相等⑤原副线圈中电流变化规律一样,电流的周期频率一样(4)几种常用的变压器①自耦变压器-调压变压器如图是自耦变压器的示意图。

这种变压器的特点是铁芯上只绕有一个线圈。

如果把整个线圈作原线圈,副线圈只取线圈的一部分,就可以降低电压;如果把线圈的一部分作原线圈,整个线圈作副线圈,就可以升高电压。

调压变压器:就是一种自耦便要,它的构造如图所示。

线圈AB绕在一个圆环形的铁芯上。

AB之间加上输入电压U1。

移动滑动触头P的位置就可以调节输出电压U2。

②互感器{电压互感器:用来把高电压变成低电压电流互感器:用来把大电流变成低电流交流电压表和电流表都有一定的量度范围,不能直接测量高电压和大电流。

用变压器把高电压变成低电压,或者把大电流变成小电流,这个问题就可以解决了。

这种变压器叫做互感器。

a、电压互感器电压互感器用来把高电压变成低电压,它的原线圈并联在高电压电路中,副线圈接入交流电压表。

根据电压表测得的电压U2和铭牌上注明的变压比(U1U2),可以算出高压电路中的电压。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第一章电磁感应知识点总结一、电磁感应现象1、电磁感应现象与感应电流.(1)利用磁场产生电流的现象,叫做电磁感应现象。

(2)由电磁感应现象产生的电流,叫做感应电流。

二、产生感应电流的条件1、产生感应电流的条件:闭合电路中磁通量发生变化。

...........2、产生感应电流的方法.(1)磁铁运动。

(2)闭合电路一部分运动。

(3)磁场强度 B 变化或有效面积 S 变化。

注:第( 1)( 2)种方法产生的电流叫“动生电流” ,第( 3)种方法产生的电流叫“感生电流”。

不管是动生电流还是感生电流,我们都统称为“感应电流”。

3、对“磁通量变化”需注意的两点.(1)磁通量有正负之分,求磁通量时要按代数和(标量计算法则)的方法求总的磁通量(穿过平面的磁感线的净条数)。

(2)“运动不一定切割,切割不一定生电”。

导体切割磁感线,不是在导体中产生感应电流的充要条件,归根结底还要看穿过闭合电路的磁通量是否发生变化。

4、分析是否产生感应电流的思路方法.(1)判断是否产生感应电流,关键是抓住两个条件:①回路是闭合导体回路。

② 穿过闭合回路的磁通量发生变化。

注意:第②点强调的是磁通量“变化”,如果穿过闭合导体回路的磁通量很大但不变化,那么不论低通量有多大,也不会产生感应电流。

(2)分析磁通量是否变化时,既要弄清楚磁场的磁感线分布,又要注意引起磁通量变化的三种情况:①穿过闭合回路的磁场的磁感应强度B 发生变化。

②闭合回路的面积 S 发生变化。

③磁感应强度 B 和面积 S 的夹角发生变化。

三、感应电流的方向1、楞次定律.( 1)内容:感应电流具有这样的方向,即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化。

① 凡是由磁通量的增加引起的感应电流,它所激发的磁场阻碍原来磁通量的增加。

② 凡是由磁通量的减少引起的感应电流,它所激发的磁场阻碍原来磁通量的减少。

( 2)楞次定律的因果关系:闭合导体电路中磁通量的变化是产生感应电流的原因,而感应电流的磁场的出现是感应电流存在的结果,简要地说,只有当闭合电路中的磁通量发生变化时,才会有感应电流的磁场出现。

( 3)“阻碍”的含义.①“阻碍”可能是“反抗”,也可能是“补偿”.当引起感应电流的磁通量(原磁通量)增加时,感应电流的磁场就与原磁场的方向相反,感应电流的磁场“反抗”原磁通量的增加;当原磁通量减少时,感应电流的磁场就与原磁场的方向相同,感应电流的磁场“补偿”原磁通量的减少。

(“增反减同” )②“阻碍”不等于“阻止”,而是“延缓”.感应电流的磁场不能阻止原磁通量的变化,只是延缓了原磁通量的变化。

当由于原磁通量的增加引起感应电流时,感应电流的磁场方向与原磁场方向相反,其作用仅仅使原磁通量的增加变慢了,但磁通量仍在增加,不影响磁通量最终的增加量;当由于原磁通量的减少而引起感应电流时,感应电流的磁场方向与原磁场方向相同,其作用仅仅使原磁通量的减少变慢了,但磁通量仍在减少,不影响磁通量最终的减少量。

即感应电流的磁场延缓了原磁通量的变化,而不能使原磁通量停止变化,该变化多少磁通量最后还是变化多少磁通量。

③“阻碍”不意味着“相反”.在理解楞次定律时,不能把“阻碍”作用认为感应电流产生磁场的方向与原磁场的方向相反。

事实上,它们可能同向,也可能反向。

(“增反减同” )( 4)“阻碍”的作用.楞次定律中的“阻碍”作用,正是能的转化和守恒定律的反映,在客服这种阻碍的过程中,其他形式的能转化成电能。

( 5)“阻碍”的形式.感应电流的效果总是要反抗(或阻碍)引起感应电流的原因( 1)就磁通量而言,感应电流的磁场总是阻碍原磁场磁通量的变化(.“增反减同” )(2)就电流而言,感应电流的磁场阻碍原电流的变化,即原电流增大时,感应电流磁场方向与原电流磁场方向相反;原电流减小时,感应电流磁场方向与原电流磁场方向相同 . (“增反减同” )(3)就相对运动而言,由于相对运动导致的电磁感应现象,感应电流的效果阻碍相对运动 .(“来拒去留” )(4)就闭合电路的面积而言,电磁感应应致使回路面积有变化趋势时,则面积收缩或扩张是为了阻碍回路磁通量的变化.(“增缩减扩” )( 6)适用范围:一切电磁感应现象.( 7)研究对象:整个回路.( 8)使用楞次定律的步骤:①明确(引起感应电流的)原磁场的方向.②明确穿过闭合电路的磁通量(指合磁通量)是增加还是减少.③根据楞次定律确定感应电流的磁场方向.④利用安培定则确定感应电流的方向.2、右手定则.(1)内容:伸开右手,让拇指跟其余四个手指垂直,并且都跟手掌在一个平面内,让磁感线垂直(或倾斜)从手心进入,拇指指向导体运动的方向,其余四指所指的方向就是感应电流的方向。

(2)作用:判断感应电流的方向与磁感线方向、导体运动方向间的关系。

(3)适用范围:导体切割磁感线。

(4)研究对象:回路中的一部分导体。

(5)右手定则与楞次定律的联系和区别.① 联系:右手定则可以看作是楞次定律在导体运动情况下的特殊运用,用右手定则和楞次定律判断感应电流的方向,结果是一致的。

② 区别:右手定则只适用于导体切割磁感线的情况(产生的是“动生电流”),不适合导体不运动,磁场或者面积变化的情况,即当产生“感生电流时,不能用右手定则进行判断感应电流的方向。

也就是说,楞次定律的适用范围更广,但是在导体切割磁感线的情况下用右手定则更容易判断。

3、“三定则” .比较项目右手定则左手定则安培定则基本现象部分导体切割磁感线磁场对运动电荷、电流的作用力运动电荷、电流产生磁场作用判断磁场B、速度 v、感判断磁场 B、电流 I 、磁场力 F电流与其产生的磁场间的应电流 I方向关系方向方向关系v· ×(果)(因)×B(因)· · × ×图例○· × (果)○×BF (果)(因)因果关系因动而电 因电而动 电流→磁场应用实例发电机电动机电磁铁【小技巧】:左手定则和右手定则很容易混淆,为了便于区分,把两个定则简单地总结为“通电受力用左手,运动生电用右手” 。

“力”的最后一笔“丿”方向向左,用左手;“电”的最后一笔“乚”方向向右,用右手。

四、法拉第电磁感应定律.1、法拉第电磁感应定律 .( 1)内容:电路中感应电动势的大小,跟穿过这一电路的磁通量变化率成正比。

( 2)公式: E(单匝线圈)或 E n( n 匝线圈) .tt对表达式的理解:① E ∝E k。

对于公式 E kttt,k 为比例常数, 当 E 、ΔΦ、 t 均取国际单位时, k=1,所以有 Et。

若线圈有 n 匝,且穿过每匝线圈的磁通量变化率相同,则相当于n 个相同的电动势串联,所以整个线圈中电动势为E n(本式是确定感应电动势的普遍规律,适用于所有电tt路,此时电路不一定闭合) .② 在 E n中(这里的 ΔΦ取绝对值,所以此公式只计算感应电动势 E 的大小, E 的方向根据楞次定t律或右手定则判断) ,E 的大小是由匝数及磁通量的变化率 (即磁通量变化的快慢) 决定的, 与 Φ或 ΔΦ之间无大小上的必然联系(类比学习:关系类似于 a 、 v 和 v 的关系)。

③ 当 t 较长时, En 求出的是平均感应电动势;当t 趋于零时, E n求出的是瞬时感应电tt动势。

2、 E =BLv 的推导过程 .如图所示闭合线圈一部分导体 ab 处于匀强磁场中, 磁感应强度是 B ,ab 以速度 v 匀速切割磁感线,求产生的感应电动势 ?推导 :回路在时间 t 内增大的面积为:S=L ( v t ) .穿过回路的磁通量的变化为: ΔΦ = B ·ΔS= BLv ·Δt .产生的感应电动势为:EBLvtttBLv(v 是相对于磁场的速度).若导体 斜切 磁感线(即导线运动方向与导线本身垂直, 但跟磁感强度方向有夹角) ,如图所示,则感应电动势为E =BLvsin θ(斜切情况也可理解成将 B 分解成平行于 v 和垂直于 v 两个分量)3、 E =BLv 的四个特性.( 1)相互垂直性.公式 E=BLv 是在一定得条件下得出的,除了磁场是匀强磁场外,还需要B、L 、v 三者相互垂直,实际问题中当它们不相互垂直时,应取垂直的分量进行计算。

若B、 L、 v 三个物理量中有其中的两个物理量方向相互平行,感应电动势为零。

(2) L 的有效性 .公式 E=BLv 是磁感应强度 B 的方向与直导线L 及运动方向v 两两垂直的情形下,导体棒中产生的感应电动势。

L 是直导线的有效长度,即导线两端点在v、B 所决定平面的垂线方向上的长度。

实际上这个性质是“相互垂直线”的一个延伸,在此是分解L ,事实上,我们也可以分解v 或者 B,让 B、L 、 v 三者相互垂直,只有这样才能直接应用公式E=BLv。

E=BL( vsinθ)或 E=Bv( Lsinθ) E = B·2R·v有效长度——直导线(或弯曲导线)在垂直速度方向上的投影长度.( 3)瞬时对应性 .对于 E=BLv ,若 v 为瞬时速度,则 E 为瞬时感应电动势;若 v 是平均速度,则 E 为平均感应电动势。

( 4) v 的相对性 .公式 E=BLv 中的 v 指导体相对磁场的速度,并不是对地的速度。

只有在磁场静止,导体棒运动的情况下,导体相对磁场的速度才跟导体相对地的速度相等。

4、公式E n和 E=BLvsinθ的区别和联系 .t( 1)两公式比较.E ntE=BLvsin θ研究对象整个闭合电路回路中做切割磁感线运动的那部分导体区各种电磁感应现象只适用于导体切割磁感线运动的情况适用范围计算结果一般情况下,求得的是t 内的平均感应电一般情况下,求得的是某一时刻的瞬时感动势应电动势别适用情形常用于磁感应强度 B 变化所产生的电磁感常用于导体切割磁感线所产生的电磁感应应现象(磁场变化型)现象(切割型)E=Blvsin θ是由E n在一定条件下推导出来的,该公式可看作法拉第电磁感应定联系t律的一个推论或者特殊应用。

( 2)两个公式的选用.① 求解导体做切割磁感线运动产生感应电动势的问题时,两个公式都可以用。

② 求解某一过程(或某一段时间)内的感应电动势、平均电流、通过导体横截面的电荷量( q=I t)等问题,应选用 E n.t③求解某一位置(或某一时刻)的感应电动势,计算瞬时电流、电功率及某段时间内的电功、电热等问题,应选用 E=BLvsi nθ。

5、感应电动势的两种求解方法. ( 1)用公式 En 求解 .tBS ;若磁感应E n是普遍适用的公式,当 ΔΦ仅由磁场的变化引起时,该式可表示为E nttSB ,强度 B 不变, ΔΦ仅由回路在垂直于磁场方向上得面积S 的变化引起时,则可表示为公式E nt注意此时 S 并非线圈的面积,而是线圈内部磁场的面积。
