H74Ⅱ对夹薄型止回阀
止回阀的应用 的 详 细 说 明
止回阀的应用的详细说明关健词: 进口止回阀、止回阀的资料、止回阀的特点、止回阀的应用、止回阀的说明书、止回阀的结构、止回阀的原理。
止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式。
以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
升降式止回阀的结构一般与截止阀相似，其阀瓣沿着通道中心线作升降运动，动作可靠，但流体阻力较大，适用于＊＊＊的场合。
升降式止回阀可直通式和立式两种。
直通式升降止回阀一般只能安装在水平管路，而立式升降止回阀一般就安装在垂直管路。
旋启式止回阀的阀瓣绕转轴作旋转运动。
其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。
旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。
单瓣旋启式止回阀一般适用于中等口径的场合。
大口径管路选用单瓣旋启式止回阀时，为减少水锤压力，最好采用能减小水锤压力的缓闭止回阀。
双瓣旋启式止回阀适用于大中口径管路。
对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀;多瓣旋启式止回阀适用于大口径管路。
蝶式止回阀的结构类似于蝶阀。
其结构简单、流阻较小，水锤压力亦较小。
止回阀的安装应注意以下事顶：1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管系产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所票箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
止回阀的型号和种类:止回阀→【排渣止回阀PH44】→【对夹式止回阀H71→H72→H74→H76→H78→H79】→【法兰式止回阀H44→H41→H42→H45→HQ44→HQ45→HH46→HH47→HH48→HH49→H48】→【内螺纹止回阀H11→H12→H14】→【旋启式止回阀H44H】→【升降式止回阀H41H】→【立式止回阀H42H→H42N】→【角式止回阀H63Y→H83Y】→【高压止回阀】→【自密封止回阀】→【高温止回阀】→【Y型止回阀H65Y】→【高温高压止回阀】→【对夹超薄型止回阀H74】→【对夹升降式止回阀H71→H72】→【对夹双瓣蝶式止回阀H76→H78→H79】→【消声止回阀HC41X】→【静音止回阀HC42→DRVZ】→【橡胶瓣止回阀HX44X→SFCV】→【蝶式止回阀】→【微阻缓闭止回阀HH44→HH46→HH48→HH49】→【球形止回阀HQ41X →HQ44X→HQ45X】→【天燃气止回阀H41N→H42N】→【液化石油气止回阀H41N→H42N】→【保温止回阀BH44H→BH41H】→【截止止回多功能阀H48H】→【衬胶止回阀H44J→H41J →H40J】→【衬氟止回阀H41F→H44F→H42F→H40F】→【塑料止回阀H41F-6S→H44F-6S→H61F-6S】→【限流止回阀H145】→【过滤止回阀】→【支耳式止回阀】→【铸铁止回阀】→【黄铜止回阀】→【铸钢止回阀】→【锻钢止回阀】→【不锈钢止回阀】→【铬钼钢止回阀】→【铬钼钒钢止回阀】。
止回阀参数详细说明
锻钢止回阀有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。
锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。
简介止回阀(One-way valve)：止回阀又称止逆阀、单向阀或逆止阀，其作用是防止管路中的介质定向流动而不致倒流的功能。
水泵吸水管的底阀也止回阀(13张)属于止回阀类。
止回阀按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和卧式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为直通式、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接和焊接三种。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
结构止回阀(Check Valve)：按结构划分，可分为升降式止回阀、旋启式止回阀和蝶式止回阀三种。
升降式止回阀可分为立式和直通式两种。
旋启式止回阀分为单瓣式、双瓣式和多瓣式三种。
蝶式止回阀为蝶式双瓣、蝶式单瓣、以上几种止回阀在连接形式上可分为螺纹连接、法兰连接、焊接和对夹式连接四种。
安装止回阀(Check Valve)的安装应注意以下事项1、在管线中不要使止回阀承受重量，大型的止回阀应独立支撑，使之不受管道系统产生的压力的影响。
2、安装时注意介质流动的方向应与阀体所标箭头方向一致。
3、升降式垂直瓣止回阀应安装在垂直管道上。
4、升降式水平瓣止回阀应安装在水平管道上。
分类按材质1.铸铁止回阀2.黄铜止回阀3.不锈钢止回阀不锈钢止回阀4.碳钢止回阀5.铸钢止回阀按功能1.DRVZ静音式止回阀2.DRVG静音式止回阀止回阀( Check Valve)：是能自动阻止流体倒流的阀门。
对夹止回阀尺寸结构图
对夹式止回阀H71基本信息栏品名型号规格压力材质对夹式止回H71H DN50-600mm PN1.6-6.4mpa 碳钢；不锈钢阀H71H型升降对夹式止回阀由阀体、阀瓣、弹簧等组成，水平或垂直安装于管路系统，防止介质倒流，具有结构短、体积小、质量轻；阀瓣关闭快速，水锤压力小；流道通畅，流体阻力小；动作灵敏，密封性能好。
H71对夹止回阀结构图技术参数型公称壳体密封工作温度适用温度H71系列对夹升降式止回阀的型号、材料及主要参数配管法兰公称压力常规产品型号JB/T 74~90、GB/T 9112 ~9124、HG 20592 ~20614 PN1.0MPa H71H-10CH71W-10PH71W-10P8 H71W-10P3 H71W-10R H71W-10R8 H71W-10R3 PN1.6MPa H71W-16CH71W-16PH71W-16P8 H71W-16P3 H71W-16R H71W-16R8 H71W-16R3 PN2.5MPa H71W-25H71W-25PH71W-25P8 H71W-25P3 H71W-25R H71W-25R8 H71W-25R3 PN4.0MPa H71W-40H71W-40PH71W-40P8 H71W-40P3 H71W-40R H71W-40R8 H71W-40R3 PN6.3MPa H71W-63H71W-63PH71W-63P8 H71W-63P3 H71W-63R H71W-63R8 H71W-63R3 PN10.0MPa H71W-100H71W-100PH71W-100P8 H71W-100P3 H71W-100R H71W-100R8 H71W-100R3 PN16.0MPa H71W-160H71W-160PH71W-160P8 H71W-160P3 H71W-160R H71W-160R8 H71W-160R3GB/T 9112 ~9124、HG 20615 ~20635、SH 3406 PN2.0MPa H71H-20C —H71W-20P8 H71W-20P3 —H71W-20R8 H71W-20R3 PN5.0MPa H71H-50 —H71W-50P8 H71W-50P3 —H71W-50R8 H71W-50R3 PN11.0MPa H71H-110 —H71W-110P8 H71W-110P3 —H71W-110R8 H71W-110R3PN15.0MPa H71H-150 —H71W-150P8 H71W-150P3 —H71W-150R8 H71W-150R3ANSI B 16.5 Class150 H71H-A1C —H71W-A1P8 H71W-A1P3 —H71W-A1R8 H71W-A1R3 Class300 H71H-A3 —H71W-A3P8 H71W-A3P3 —H71W-A3R8 H71W-A3R3 Class600 H71H-A6 —H71W-A6P8 H71W-A6P3 —H71W-A6R8 H71W-A6R3 Class900 H71H-A9 —H71W-A9P8 H71W-A9P3 —H71W-A9R8 H71W-A9R3主要零件材料阀体WCB(A105)ZG1Cr18Ni9TiCF8(304) CF3(304L)ZG1Cr18Ni12Mo2TiCF8M(316) CF3M(316L) 阀瓣2Cr13 1Cr18Ni90Cr18Ni9 00Cr19Ni10 1Cr18Ni120Cr17Ni12Mo2 00Cr17Ni14MTi Mo2Ti o2压圈2Cr131Cr18Ni9Ti 0Cr18Ni9 00Cr19Ni101Cr18Ni12Mo2Ti0Cr17Ni12Mo200Cr17Ni14Mo2弹簧0Cr18Ni9 0Cr18Ni9 0Cr18Ni9 00Cr19Ni100Cr17Ni12Mo2 0Cr17Ni12Mo200Cr17Ni14Mo2适用工况适用介质水、蒸汽、油品等硝酸等腐蚀性介质强氧化性介质醋酸等腐蚀性介质尿素等腐蚀性介质适用温度(℃)-29~425 -196~540 -196~425 -196~540 -196~455 注：本表为常规对夹式止回阀的型号编制、主要零件材料及适用工况，其他要求及其型号编制参见对夹止回阀型号编制方法。
API592004标准法兰式凸耳式对夹式和对焊止回阀1买方须知2
API 594-2004 标准法兰式、凸耳式、对夹式和对焊止回阀本标准为两种基本类型止回阀的采购规范。
“A”型止回阀为短结构长度阀体：对夹式、凸耳式和双法兰式。
“B”型止回阀为长结构长度阀体：法兰式和对焊式。
“A”型和“B”型止回阀均设计用于安装在工业用不同磅级法兰间或对焊到各类工业用管道系统中。
本标准要求买方详细说明某些细节和特性。
虽然认可买方可能需要对本标准章节加以修订、删节或扩充，但极力推荐将这些修订、删节或扩充作为对本标准的扩充，而不是重新编写另一标准或将该部分合并到另一完整的标准中。
1、买方须知2、概述3、引用标准4、设计5、材料6、检查、检验、试验和修补7、标记8、装运9、推荐条件1、买方须知本章节主要描述了法兰式、凸耳式、对夹式和对焊止回阀的买方须知。
1 如果买方需要的止回阀与本标准中的规定有差异，则买方应在定单中详细说明这些偏离标准的要求。
2 如果买方对采用本标准无异议，则买方只需在定单中注明引用API 594标准，并规定2.1中各项条款，还可选择规定2.2列出的条款。
2.1 定单中必须包含的条款a. 阀门尺寸（见1.2）。
b. 磅级（见1.2）。
c. 对夹式、凸耳式、双法兰式、法兰式和对焊阀体（见4.1.3）。
d. 公称管径大于或等于NPS 26的法兰标准（见4.14）。
e. 表面、平面、锯齿、环连接或对焊（见4.1.5、4.1.6和4.1.12）。
f. 整体式或可拆式阀座环（见4.1.8）。
g. “A”型单瓣、双瓣结构阀门（见4.2）。
h. 阀体材料（见5.1）。
i. 结构材料，包括密封件(见5.4.2)和与介质接触的内部零件的材料（见5.5）。
j. 密封面材料（见5.4.2）。
k. 最大使用温度高于300℃时适用弹簧的选择（见5.7）。
2.2 可选条款a. 辅助连接（见4.1.7）。
b. 试验用的螺孔（见4.1.9）。
c. 提升用的吊环螺栓（见4.1.10）。
d. 钻透的法兰螺栓孔（见4.1.11，图3和4）。

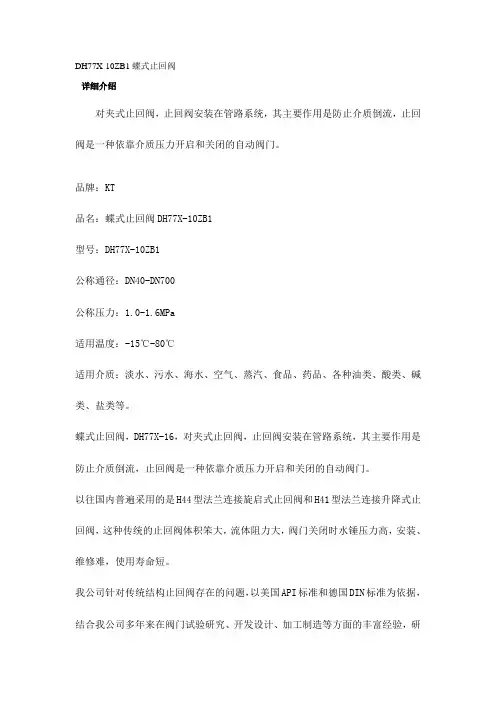

DH77X-10ZB1蝶式止回阀
DH77X-10ZB1蝶式止回阀详细介绍对夹式止回阀，止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。
品牌：KT品名：蝶式止回阀DH77X-10ZB1型号：DH77X-10ZB1公称通径：DN40-DN700公称压力：1.0-1.6MPa适用温度：-15℃-80℃适用介质：淡水、污水、海水、空气、蒸汽、食品、药品、各种油类、酸类、碱类、盐类等。
蝶式止回阀，DH77X-16，对夹式止回阀，止回阀安装在管路系统，其主要作用是防止介质倒流，止回阀是一种依靠介质压力开启和关闭的自动阀门。
以往国内普遍采用的是H44型法兰连接旋启式止回阀和H41型法兰连接升降式止回阀，这种传统的止回阀体积笨大，流体阻力大，阀门关闭时水锤压力高，安装、维修难，使用寿命短。
我公司针对传统结构止回阀存在的问题，以美国API标准和德国DIN标准为依据，结合我公司多年来在阀门试验研究、开发设计、加工制造等方面的丰富经验，研制开发了H76型对夹双瓣旋启式止回阀和H71型对夹式升降式止回阀系列产品，经石化、冶金、电力、轻工、食品等行业的企业和设备配套厂家的多年使用，效果良好，深受用户好评。
1、结构长度短，其结构长度只有传统法兰止回阀的1/4～1/8；2、体积小、重量轻，其重量只有传统法兰止回阀的1/4～1/20；3、阀瓣关闭快速，水锤压力小；4、水平管道或垂直管道均可使用，安装方便；5、流道通畅、流体阻力小；6、动作灵敏、密封性能好；7、阀瓣行程短、关阀冲击力小；8、整体结构、简单紧凑、造型美观；9、使用寿命长、可靠性高；10、达到完全密封，水压试验泄漏量为零；11、实用性能安全可靠，抗干扰性好。
相关链接：/fmzhf/17371.shtml。
阀门表示方法
1．阀门的型号编制方法如下：2．类型代号用汉语拼音字母表示，表1类型代号类型代号闸阀Z 旋塞阀X截止阀J 止回阀和底阀H节流阀L 安全阀 A球阀Q 减压阀Y蝶阀 D 疏水阀S隔膜阀G 柱塞阀U注：低温（低于零下40摄氏度）、保温（带加热层）和带波纹管的阀门在类型代号前分别加“D”“B”和“W”汉语拼音字母。
3．传动方式代号用阿拉伯数字表示，表2传动方式代号传动方式代号电磁动0 伞齿轮 5电磁-液动 1 气动 6电-液动 2 液动7蜗轮 3 气-液动8正齿轮 4 电动9注：（1）手轮、手枘和板手传动以及安全阀，减压阀，疏水阀省略本代号。
（2）对于气动或液动：常开式用6K、7K表示；常闭式用6B、7B表示；气动带手动用6S表示，防爆电动用“9B”表示。
蜗杆-T形螺母用3T表示。
广州永昌阀门有限公司座落于广东省广州市天河区，致力于为全国机械行业设备用户提供高性价比、高品质、完善售后服务的阀门管件解决方案。
我司创建于1988年，是集研制、开发、销售与服务为一体的大型阀门高新技术企业。
公司拥有高精密度的数控车床，引进先进的CAD、CAM计算机辅导系统，并已通过了ISO9002国际质量体系认证。
现我公司产品畅销北京上海天津重庆河北湖南山西江苏山东安徽湖北河南浙江江西福建广东广西海南辽宁吉林四川贵州云南西藏陕西甘肃宁夏青海新疆各个省区市，目前正积极开拓国际市场。
本公司的产品主要有：1、阀门系列产品：有不锈钢闸阀、截止阀、球阀；铸钢闸阀、截止阀、球阀；电磁阀以及各种常用阀门，可以为客户提供国标、美标、日标、德标、非标等几十个系列多种规格的阀门产品。
2、管件系列产品：弯头、三通、大小头、翻边、管帽，可为客户提供国标、非标等丝扣管件、焊接管件、快装管件、卡箍、钢管支架、薄壁不锈钢管材等系列管件及其配套产品。
3、法兰系列产品：普通不锈钢、304不锈钢材质的锻打法兰，以平焊法兰为主，公称压力有6P、10P、16P、25P等，公称直径有DN10——1600等29个规格产品广泛应用于石化、制药、食品、石油、天然气、市政环保等行业，产品畅销全国各地。
上海电立阀门厂电站阀门系列
上海电立阀门厂电站阀门系列名称：电站阀门（核级阀门）型号：J(L)61Y/J(L)62Y/HL6-HZ1X(Y)/Z61Y/Z62Y材质：WCB/CF3/304/316L等工作温度：425~900ºC简介：“电站阀门”也称电站专用阀门/核级阀门，主要适用于火力电站各种系统的管路上，切断或接通管路介质。
适用介质：水、蒸气等非腐蚀性介质。
电站阀门与其他阀门产品相比的特点是高温高压，独特的自密封设计，压力越高，密封越可靠。
由于性能技术特性、工况的特殊使产品也形成了其他产品所替代不了的特点。
设计与制造GB/T12234 ASMEB16.34结构长度JB/T3595/ 接口连接尺寸JB/T3595 GB/T12224 /检验与试验JB/T3595 MSS SP61压力与温度基准JB/T3595 ANSI B16.34 。
主要压力等级：公称压力PN1.0~PN150 工作压力P 55 100V、P 55 140V、P 55 170V 。
电站阀结构优势：1.采用压力自紧式密封，阀体支管两端为焊接连接。
2.阀座、阀瓣密封面采用钴基硬质合金堆焊或等离子喷焊而成，耐高温,耐磨、抗擦伤性能好。
3.阀杆经抗腐蚀性氮化处理，有良好的抗腐蚀性和抗擦伤性。
电站阀基本分类：电站闸阀，电站截止阀，电站止回阀，高温高压电站阀门上海电立阀门厂闸阀系列名称：闸阀型号：Z41H(T/W)/Z44H(T/W)/Z11H(T/W)/Z43HF/Z641H/Z941H材质：WCB/CF3/304/316L/灰铸铁等工作温度：-29~500ºC简介：闸阀—上海电立阀门系列产品：高压闸阀。
高温闸阀。
高压高温闸阀。
电动闸阀Z941H。
气动闸阀Z641H。
保温闸阀BZ41H。
高温高压闸阀Z41Y/Z61Y。
两项流闸阀LXLZ971/3H。
高温灰渣闸阀。
带吹扫孔闸阀。
衬氟闸阀Z41F。
正齿轮闸阀Z442Y、伞齿轮闸阀Z542H。
平板闸阀、带导流孔闸阀ZF23Y/ZF83Y/ZF43Y/ZF63Y。
止回阀
00Cr19Ni10
0Cr17Ni12Mo2
0Cr17Ni12Mo2
00Cr17Ni14Mo2
适用
工况
适用介质
水、
蒸汽、
油品等
硝酸等腐蚀性介质
强氧化性
介质
醋酸等腐蚀性介质
尿素等
腐蚀性介质
适用温度(℃)
-29～425
-196～540
-196～425
-196～540
-196～455
主要外形尺寸：
4-φ14
50
125
140
110
90
4-φ14
65
150
160
130
110
4-φ14
80
175
185
150
128
4-φ18
100
190
205
170
148
4-φ18
125
240
235
200
178
8-φ18
150
280
260
225
202
8-φ18
200
360
315
280
258
8-φ18
多功能水泵控制阀
>>>返回
对夹升降式止回阀
>>>返回
◆主要技术参数：
型号
公称压力PN(MPa)
试验压力PS(MPa)
工作温度(℃)
适用介质
壳体
密封
H71W-16P
1.6
2.4
1.76
≤200
水、蒸体、油品等
H71H-25Q
2.5
3.75
2.75
逆止阀
节能消声止回阀
对夹双瓣式蝶形止回阀-H76H 对夹双瓣式蝶形止回阀
锻钢 Y 型升降式止回阀-H41Y 锻钢 Y 型升降式止回阀
对夹双瓣旋启式止回阀-H76W、H76H、H76X 对夹双瓣旋启式止回 锻钢升降式止回阀-H61H 锻钢升降式止回阀
阀
锻钢升降止回阀-H61Y 锻钢升降止回阀
对夹双瓣旋启式止回阀
应用范围：
对夹升降式止回阀适用于公称压力 PN10～PN420、Class150～Class2500；公称通径 DN15～DN1200、NPS1/2～48；工作温度-196℃～540℃的各种 管路上，用于防止介质倒流。通过选用不同的材质，对夹式止回阀可适用于石化、冶金、电力、轻工、食品等行业中水、蒸汽、油品、硝酸、醋酸、强氧化性 介质及尿素等多种介质。
D
D1
d
M
L
10
95
42
10
M24
60
15
105
50
12
M33
65
25
115
62
23
M42
80
32
135
70
29
M48
90
40
165
88
34
M52
115
50
200
116
53
M80
140
/℃ ≤200
氮、氢、铜按、氨气、 碱液
尿素、甲胺
O 形圈 氟 26-41 橡胶
重量
L1
(kg)
155
3.4
158
4.1
8
250
10
300
12
350
14
400
16
h74型对夹式止回阀执行标准参数
h74型对夹式止回阀执行标准参数下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!H74型对夹式止回阀的执行标准及参数解析在工业管道系统中，止回阀是一种重要的流体控制设备，主要用于防止流体倒流，保护设备和系统的安全。
对夹双瓣旋启式止回阀工作原理
对夹双瓣旋启式止回阀工作原理
对夹双瓣旋启式止回阀是一种常见的阀门类型，它的工作原理
如下：
1. 开启状态，当介质流体的压力作用在阀门上游时，阀门双瓣
会随着介质的流动而打开。
这种设计可以减小流体的阻力，提高介
质的流通性能。
2. 关闭状态，当介质流体的压力作用在阀门下游时，阀门双瓣
会迅速关闭，阻止介质倒流。
这种设计可以有效地防止管道内介质
的逆流，保护设备和管道的安全运行。
在工作过程中，对夹双瓣旋启式止回阀通过双瓣的旋转运动来
实现开关，其工作原理主要依靠流体压力的作用。
当介质流体的压
力方向符合阀门设计的要求时，阀门可以灵活开启或关闭，从而实
现对介质流动的控制和调节。
此外，对夹双瓣旋启式止回阀还具有结构简单、密封性能好、
响应速度快等特点，适用于多种介质和工况下的使用。
在实际工程
应用中，需要根据具体的介质特性和工艺要求选择合适的阀门材质、
尺寸和执行标准，以确保阀门能够稳定可靠地工作。
总的来说，对夹双瓣旋启式止回阀通过介质流体压力的作用来实现阀门的开关控制，从而保证管道系统的安全运行和介质流动的稳定性。
希望以上回答能够全面、详细地解答你的问题。
关于止回阀的常见问题
关于止回阀的常见问题止回阀的原理止回阀又称单向阀或逆止阀，其作用是防止管路中的介质倒流。
水泵吸水关的底阀也属于止回阀类。
启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。
止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
通常，流体在压力作用下使阀门的阀瓣开启，并从进口侧流向出口侧。
当进口侧压力低于出口侧时，阀瓣在流体压力和本身重力的作用下自动地将通道关闭，阻止流体逆流。
按阀瓣运动方式不同，止回阀主要分为升降式、旋启式和蝶式3类。
升降式止回阀的阀体多与截止阀阀体相似，它的流体阻力较大。
这类止回阀为高压，常采用圆球形阀瓣。
旋启式止回阀对流体的阻力较小，一般适用于中、低压大口径管道，常在阀的通道隔板上设置多个阀瓣，成为多瓣式。
蝶式止回阀的形状与蝶阀相似。
它结构简单，对流体的阻力小。
止回阀如关闭过快，可能会在液体管道中引起液击，产生噪声，甚至导致阀门零件的损坏。
为避免这种情况，需要时可选用有缓冲功能的止回阀，延长关闭时间。
止回阀的作用止回阀在水泵供水系统中主要防止高压水回流对水泵叶轮的冲击。
系统在运行中由于某种原因，水泵突然停止运转时，泵内压力消失，与水泵出口相连的高压水就会反向流回水泵。
水泵出口装有止回阀时，它会立即关闭，防止高压水反向流回水泵。
如果水泵出口不装止回阀，高压水就会反向流回水泵，水泵叶轮在高压水的冲击下产生倒转。
叶轮因承受高压水的冲击载荷，严重时会使叶轮或其它零部件发生松动或损坏。
泵再次运转时可能导致叶轮飞出，给安全生产造成很大的威胁。
止回阀的型号对夹升降止回阀型号：H71H、H71Y、H71F多功能无声止回阀型号：HDW41X微阻缓闭止回阀型号：HH44H、HH44X对夹立式止回阀型号：H72H微阻缓闭蝶式止回阀型号：HH46X、HH48X、HH49H立式止回阀型号：H42Y、H42W液控止回阀型号：H7B41X对夹圆片式止回阀型号：H74H、H74X旋启式止回阀型号：H44H、H44Y升降式锻钢止回阀型号：H11H、H11Y、H61H、H61Y旋启式锻钢止回阀型号：H64H、H64Y低温旋启式止回阀型号：DH44Y对夹双瓣止回阀型号：H76H、H76Y、H76W、H76X升降式止回阀型号：H41H、H41Y电站止回阀型号：H64Y内螺纹旋启式止回阀型号：H14H、H14Y、H14W静音止回阀型号：H2X(DRVZ)橡胶瓣止回阀型号：H4X消声止回阀型号：H1X无磨损球形止回阀型号：HQ41X、HQ44X、HQ45X 微阻缓闭消声止回阀型号：DHH44H、HH47H。
单流阀
3
1
4
1
4
1
4
1
4
1
4
1
4
1
4
1
止回阀>>蝶式止回阀>>对夹式蝶型止回阀 产品详细信息
产品名称： 对夹式蝶型止回阀 产品型号： H71H 产品口径： DN15～DN300 产品压力： 1.0-25.0Mpa 产品材质： 铸钢、不锈钢、合金钢等
生产标准：国家标准 GB、机械标准 JB、化工标准 HG、美标 API、ANSI、德标 DIN、日本 JIS、JPI、 英标 BS 生产。阀体材质：铜、铸铁、铸钢、碳钢、 WCB、WC6、WC9、20#、25#、锻钢、A105、F11、 产品概括：F22、不锈钢、304、304L、316、316L、铬钼钢、 低温钢、钛合金钢等。工作压力 1.0Mpa-50.0Mpa。 工作温度：-196℃-650℃。连接方式：内螺纹、外螺 纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱 动方式：手动、气动、液动、电动。
二、执行标准 设计制造：JB/T8937 结构长度：JB/T8937 配管法兰：JB/T74 试验与检验：JB/T9092-1999
三、主要技术参数
试验压力
