电机转动控制实验
电机正反转控制实验报告
电机正反转控制实验报告
实验目的，通过实验掌握电机正反转控制的原理和方法，加深对电机控制的理解。
实验器材，直流电机、电源、开关、电阻、万用表、电路连接线等。
实验原理，电机正反转控制是通过改变电机的输入电压和电流方向来实现的。
在实验中，我们将通过改变电路连接方式和控制电源开关来实现电机的正反转控制。
实验步骤：
1. 将直流电机与电源、开关、电阻等连接好，组成电机正反转控制电路。
2. 分别测试电机的正转和反转情况，记录电机的转速和转向。
3. 通过改变电路连接方式和控制电源开关，实现电机的正反转控制，并记录实验结果。
4. 分析实验结果，总结电机正反转控制的原理和方法。
实验结果，通过实验，我们成功实现了电机的正反转控制。
当电路连接方式和电源开关改变时，电机可以实现正转和反转，并且转速和转向可以根据控制方式进行调节。
实验结论，电机正反转控制是通过改变电路连接方式和控制电源开关来实现的。
掌握了电机正反转控制的原理和方法，可以应用于实际的电机控制系统中，实现对电机的灵活控制。
通过本次实验，我们加深了对电机正反转控制的理解，为今后的电机控制工作打下了坚实的基础。
电机转速控制实验报告
电机转速控制实验报告
1. 实验目的
本实验旨在研究电机转速控制的原理和方法，通过实际操作和数据分析来加深对电机控制的理解，并验证控制算法的有效性。
2. 实验原理
电机转速控制是通过改变电机供电电压或者改变电机绕组的接线方式来控制电机的转速。
在本次实验中，我们将采用调制技术来实现电机转速的控制。
3. 实验设备与材料
- 电机：直流电机
- 控制器：单片机控制器
- 传感器：转速传感器
- 电源
- 连接线
4. 实验步骤
1. 搭建实验电路：将电机和传感器连接至控制器，并接通电源。
2. 编写控制程序：根据所选的控制算法，编写相应的控制程序，并将其烧录至控制器中。
3. 运行实验：根据预设条件，控制电机的转速并记录数据。
4. 数据分析：对实测数据进行分析，验证控制算法的有效性。
5. 实验结果与分析
在实验过程中，我们采用了调制技术来实现电机转速的控制。
通过对控制程序的设计和实验数据的分析，我们得出以下结论：
- 当调制信号的频率增加时，电机的转速也随之增加，说明控制算法的设计是成功的。
- 通过调整调制信号的占空比，我们可以实现对电机转速的精确控制。
6. 实验总结
通过本次实验，我们深入了解了电机转速控制的原理和方法。
实验结果表明，调制技术能够有效地实现电机转速的控制，并且可以通过调整参数来实现不同的控制效果。
在实验过程中，我们还学习了如何编写控制程序和分析实验数据。
这些都对我们进一步深入研究电机控制提供了良好的基础。
7. 参考文献
- 电机控制技术原理与应用教材
- 直流电机转速控制实验指导书。
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告
三相异步电动机点动控制和自锁控制及联锁正反转控制实验报告图2-5 按钮联锁的正反转控制线路按图2-5接线，实验操作步骤如下：(1) 按控制屏启动按钮，接通三相交流电源；(2) 按正向起动按钮SB1,电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转；(3) 按反向起动按钮SB2,电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：按正向启动按钮SB1,电机正转，接触器KM1工作，按下SB3电机停止运行；按反向启动按钮SB2,电机反转，接触器KM2X作，按下SB3电机停止运行；2. 接触器和按钮双重联锁的正反转控制线路按图2-6接线，经检查无误后，方可进行通电操作。
实验操作步骤如下：图2-6 接触器和按钮双重联锁的正反转控制线路(1)按控制屏启动按钮，接通三相交流电源。
(2) 按正向起动按钮SB1,电动机正向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
（3）按反向起动按钮SB2,电动机反向起动，观察电动机的转向及接触器的动作情况。
按停止按钮SB3,使电动机停转。
（4）按正向（或反向）起动按钮，电动机起动后，再去按反向（或正向）起动按钮，观察有何情况发生？（5）电动机停稳后，同时按正、反向两只起动按钮，观察有何情况发生？（6）失压与欠压保护按起动按钮SB1 （或SB2）电动机起动后，按控制屏停止按钮，断开实验线路三相电源，模拟电动机失压（或零压）状态，观察电动机与接触器的动作情况，随后，再按控制屏上启动按钮，接通三相电源，但不按SB1（或SB2）,观察电动机能否自行起动？实验完毕，按控制屏停止按钮，切断实验线路电源。
实验现象：按下SB1，电机正向旋转，KM1正常工作，按下SB3电机停止运行。
按下SB2,电机反向旋转，KM2正常工作，按下SB3电机停止运行。
电动机正反转控制
实验六电动机正/反转控制
一、实验目的
正转与反转启动按钮间的互锁与自锁，对故障信号（过流、过压等）的保护，点动按钮的使用。
二、实验编程
电机上电后正转10秒，停5秒，反转10秒，停5秒，连续重复上述状态运行。
三、实验调试中遇到的问题
各输出端无法按顺序进行。
无法停止
四、解决问题
更改编程方案，增加互锁的常闭开关。
增加总控制停止的开关P01。
使程序达到预期功能。
五、实验结论
P00启动开关，P01停止开关；P10正传输出，P11暂停输出，P12反转输出，P13暂停输出；T00、T10、T15、T25开启延时定时器。
设置T00为十秒，T10为五秒，T15为十秒，T25为五秒。
当接通P00时，P10输出，T00计时，自保持P10接通，十秒后，T00开启。
常开接点T00接通，P11给电，互锁常闭P11断开，输出P10断开，自保持P11接通，T10给电，五秒后，T10开启。
常开接点T10接通，P12给电，互锁常闭接点P11断开，输出P11停止，自保持常开接点P12接通，T15给电，十秒后，T15开启。
常开接点T15接通，P13给电，互锁常闭P13断开，输出P12停止。
自保持P13接通，T25给电，五秒后，T25开启。
常开接点T25接通，P10给电，互锁常闭接点P10断开，输出P13停止，自保持常开接点P10接通。
P01接通时，电动机停止工作。
三相异步电动机的正反转控制实验报告
三相同步电效果的正反转统制真验报告之阳早格格创做真验脚段⑴相识三相同步电效果交战器联锁正反转统制的接线战支配要领.⑵明白联锁战自锁的观念.⑶掌握三相同步电效果交战器的正反转统制的基根源基本理与真物对接的央供.真验器材三相同步电效果（M 3～）、万能表、联动气氛开关（QS1）、单背气氛开关（QS2）、接流交战器（KM1，KM2）、拉拢按钮（SB1，SB2，SB3）、端子排7副、导线若搞、螺丝刀等.真验本理三相同步电效果的转化目标是与决于磁场的转化目标，而磁场的转化目标又与决于电源的相序，所以电源的相序决断了电效果的转化目标.任性改变电源的相序时，电效果的转化目标也会随之改变.真验支配步调对接三相同步电效果本理图如图所示，其中线路中的正转用交战器KM1战反转用的交战器KM2，分别由按钮SB2战反转按钮SB2统制.统制电路有二条，一条由按钮SB1战KM1线圈等组成的正转统制电路；另一条由按钮SB2战KM2线圈等组成的反转统制电路.当按下正转开用按钮SB1后，电源相通过气氛开关QS1,QS2战停止按钮SB3的动断接面、正转开用按钮SB1的动合接面、交战器KM战其余的器件产死自锁，使得电效果开初正转，当按下SB3时，电效果停止转化，正在按下SB2时，交战器KM战其余的器件产死自锁反转.拆置接线1正在对接统制真验线路前，应先认识各按钮开关、接流交战器、气氛开关的结构形式、动做本理及接线办法战要领.2正在短亨电的情况下，用万用表查看各触面的分、合情况是可良佳.查看交战器时，特天需要查看交战器线圈电压与电源电压是可相符.3将电器元件晃搁匀称、整齐、紧密、合理，并用螺丝举止拆置，紧固各元件时应用力匀称，紧固程度适合.4统制电路采与白色，按钮线采与白色，接天线绿黄单色线.布线时要切合电气本理图，先将主电路的导线配完后，再配统制回路的导线；布线时还应切合笔曲、整齐、紧揭敷设里、走线合理及接面没有得紧动.共一仄里的导线应下矮普遍或者前后普遍，没有克没有及接叉. .布线应横仄横曲，变更走背应笔曲.导线与接线端子或者线桩对接时，应没有压绝缘层、没有反圈及没有露铜过少. e一个电器元件接线端子上的对接导线没有得超出二根，每节接线端子板上的对接导线普遍只允许对接一根.5真验接线前应先查看电效果的中瞅有无非常十分.如条件许可，可用脚盘动电效果的转子，瞅察转子转化是可机动，与定子的间隙是可有磨揩局里等.6按三相同步电效果本理图考验统制板布线精确性，考验时应先自止举止严肃小心的查看，特天是二次接线，普遍可采与万用表举止校线，以确认线路对接精确无误.7接电源、电效果等统制板中部的导线，接完后让教授查看，查看后圆即不妨通电.8正在断开所有开关时，用试电笔查看统制线路的主板及进线端是可有面，后通电考验各触面是可戴面，正在皆戴电是才不妨按下按钮.9关合气氛开关QS1战QS2，按下开用按钮SB1，瞅察线路战电效果运止有无非常十分局里，并瞅察电效果统制电器的动做情况战电效果的转化目标.10按下停止按钮SB3，交战器KM1线圈得电，KM1自锁触头分断排除自锁，且KM1主触头分断，电效果M得电停转. 11按下反转开用按钮SB2，共时瞅察电效果统制电器的动做情况战电效果的转化目标的改变.12真验处事中断后，应先切断电效果的三相接流电源，而后裁撤统制线路、主电路战有关真验电器，末尾将各电气设备战真验东西按确定位子安顿整齐.思索题⑴什么是联锁战联锁触头？为什么要树立联锁触头？问：连锁便是二个交战器的统制线圈进对于圆的辅帮触头中，那样，包管二个交战器没有会共时关合.用去包管仄安，当统制电机正反转时，预防正反统制电路变更中引起短路伤害.⑵三相同步电效果交战器联锁的正反转统制线路的便宜是什么？问：正在三相同步电效果正反转时，不妨预防正反统制电路变更中引起短路伤害，制成财产益坏战死命伤害.。

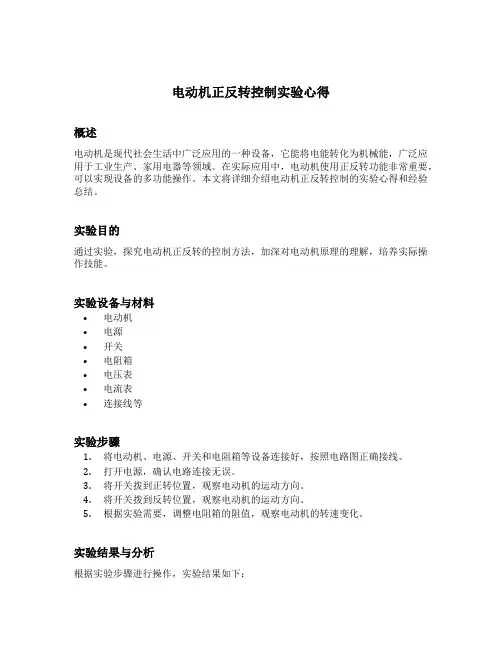

电动机正反转控制实验心得
电动机正反转控制实验心得概述电动机是现代社会生活中广泛应用的一种设备，它能将电能转化为机械能，广泛应用于工业生产、家用电器等领域。
在实际应用中，电动机使用正反转功能非常重要，可以实现设备的多功能操作。
本文将详细介绍电动机正反转控制的实验心得和经验总结。
实验目的通过实验，探究电动机正反转的控制方法，加深对电动机原理的理解，培养实际操作技能。
实验设备与材料•电动机•电源•开关•电阻箱•电压表•电流表•连接线等实验步骤1.将电动机、电源、开关和电阻箱等设备连接好，按照电路图正确接线。
2.打开电源，确认电路连接无误。
3.将开关拨到正转位置，观察电动机的运动方向。
4.将开关拨到反转位置，观察电动机的运动方向。
5.根据实验需要，调整电阻箱的阻值，观察电动机的转速变化。
实验结果与分析根据实验步骤进行操作，实验结果如下：正转控制1.开关拨到正转位置，电动机正转运行，方向与预期一致。
2.调整电阻箱的阻值，观察转速变化，阻值越小，转速越快。
反转控制1.开关拨到反转位置，电动机反转运行，方向与预期一致。
2.调整电阻箱的阻值，观察转速变化，阻值越小，转速越快。
实验心得•电动机正反转控制是实际操作中常见的一种需求，掌握相关原理和方法对于工程技术人员非常重要。
•在实验过程中，要保证电路连接准确，确保实验结果的准确性。
•实验过程中观察电动机的运动方向和转速变化，能更好地理解电动机的工作原理，加深对电机学的理解。
•对于不同型号、不同功率的电动机，可能需要调整电阻箱的阻值来控制转速，需要根据实际情况进行调整。
•在操作过程中，要注意安全，避免触电、短路等意外情况的发生。
实验总结本次实验通过对电动机的正反转控制进行了实际操作，加深了对电动机工作原理的理解。
实验中注意了电路连接的准确性，观察了电动机的运动方向和转速变化。
实验过程中注意了安全事项，避免了操作中的意外发生。
通过本次实验，我掌握了电动机正反转控制的方法和技巧，在实际工作中能够更好地应用电动机。
控制步进电机实验报告(3篇)
第1篇一、实验目的1. 理解步进电机的工作原理及控制方法。
2. 掌握单片机与步进电机驱动模块的接口连接方法。
3. 学习使用C语言编写程序，实现对步进电机的正反转、转速和定位控制。
4. 通过实验，加深对单片机控制系统的理解。
二、实验原理步进电机是一种将电脉冲信号转换为角位移或线位移的电机，其特点是控制精度高、响应速度快、定位准确。
步进电机控制实验主要涉及以下几个方面：1. 步进电机驱动模块：常用的驱动模块有ULN2003、A4988等，它们可以将单片机的数字信号转换为步进电机的控制信号。
2. 单片机：单片机是整个控制系统的核心，负责接收按键输入、处理数据、控制步进电机驱动模块等。
3. 步进电机：步进电机分为单相、双相和三相等类型，本实验使用的是双相四线步进电机。
三、实验设备1. 单片机开发板：例如STC89C52、STM32等。
2. 步进电机驱动模块：例如ULN2003、A4988等。
3. 双相四线步进电机。
4. 按键。
5. 数码管。
6. 电阻、电容等元件。
7. 电源。
四、实验步骤1. 硬件连接（1）将步进电机驱动模块的输入端（IN1、IN2、IN3、IN4）分别连接到单片机的P1.0、P1.1、P1.2、P1.3口。
（2）将按键的输入端连接到单片机的P3.0口。
（3）将数码管的段选端连接到单片机的P2口。
（4）将步进电机驱动模块的电源端连接到电源。
（5）将步进电机连接到驱动模块的输出端。
2. 编写程序（1）初始化单片机I/O端口，设置P1口为输出端口，P3.0口为输入端口，P2口为输出端口。
（2）编写按键扫描函数，用于读取按键状态。
（3）编写步进电机控制函数，实现正反转、转速和定位控制。
（4）编写主函数，实现以下功能：a. 初始化数码管显示；b. 读取按键状态；c. 根据按键状态调用步进电机控制函数；d. 更新数码管显示。
3. 调试程序（1）将程序烧写到单片机中；（2）打开电源，观察数码管显示和步进电机运行状态；（3）根据需要调整程序，实现不同的控制效果。
电机正反转控制实验报告
电机正反转控制实验报告
一、实验目的
1、掌握可编程控制器的工作原理。
2、通过动手接线，提高学生的实际动手能力以及加强对PLC基本结构的了解。
3、通过实验，加强学生对PLC逻辑顺序编程的理解，使学生能够熟练应用三菱PLC的开发工具软件和软元件。
二、实验内容
三．硬件电路图
将PLC与实验装置上面的接线端子连接，通过PLC来对上面的电机进行控制。
四、
五、PLC梯形图
PLC梯形图如下：
I/O分配如下：
六、
七、工作原理
当启动按钮SB1按下时，X0接通，系统进入工作状态，当停止按钮SB2接通时，X1接通，系统停止工作。
当SB1按下而SB2断开时，且电机没有进行正转或反转，此时若按下SB3，即正转按钮，，则X3接通，此时Y0输出为1，正转接触器KM1吸合，电机正转。
同理按下SB4，则X3为1，Y1为1，KM2吸合，点击反转。
若电机在正转过程中按下SB3，则电机停止正转，寄存器M1接通，而后计时器T0进行2秒计时，计时完成后T0为1，X1，X2,Y0均为0且M1为1，则Y1接通，进入反转。
同理课设计电机反转过程中按下正转按钮后延时2s进入正转。
八、
九、使用说明书
按下启动按钮SB1，再按下正转按钮SB3.，正传接触器KM1吸合，电机正转。
再按下反转按钮SB4，经过短暂延时（2s）后（可以避免机械接触器反应迟钝所造成的事故），反转接触器KM2吸合，电机反转。
(完整版)三相异步电动机的正反转控制实验报告
实验目的⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
⑵理解联锁和自锁的概念。
⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
实验器材三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（KM1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮SB2和反转按钮SB2控制。
控制电路有两条，一条由按钮SB1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和KM2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。
安装接线1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
走线合理及接点不得松动。
同一平面的导线应高低一致或前后一致，不能交叉。
.布线应横平竖直，变换走向应垂直。
导线与接线端子或线桩连接时，应不压绝缘层、不反圈及不露铜过长。
e一个电器元件接线端子上的连接导线不得超过两根，每节接线端子板上的连接导线一般只允许连接一根。
电机控制实训报告.doc
电机控制实训报告.doc本次实训内容是电机控制，主要学习了电机的基本概念和原理，了解了常见的电机控制方式和控制器的结构与工作原理，并进行了实际的控制实验。
一、电机基本概念和原理电机是一种将电能转换成机械能的装置。
其基本原理是利用导体在磁场中受到的力矩来实现动力转换。
电机有直流电机和交流电机两种，其中交流电机又分为异步电机和同步电机。
在直流电机中，电源将电流通过线圈产生磁场，磁场与永久磁场相互作用产生转动力矩。
在交流电机中，由于磁场随着交变电流的变化而不断变化，因此需要通过定子绕组和转子绕组的相互作用产生旋转运动。
同步电机则需要与交流电源保持恒定的频率同步运转。
二、常见的电机控制方式1. 直接控制直接控制是通过改变电机的电压和电流来控制其转速和输出功率。
在直接控制中，通常采用变压器、可变电阻、晶闸管等控制元件来调节电源电压和电流大小。
这种方式简单易行，但精度较低，通常用于低功率、不需要精确控制的场合。
间接控制是通过控制电机的同步器或电子控制器来实现转速、转矩和功率的调整。
其主要优点在于可实现精确控制，并能适应不同负载变化的需求。
常见的间接控制方式包括电阻降压起动、并联电容器起动、转子阻抗调速、电子调速等。
三、电机控制器的结构与工作原理电机控制器的主要作用是将电能转换成机械能输出，并根据需要对其速度、转矩和功率进行控制。
其通常包括电源模块、信号处理模块和动力输出模块三个部分。
电源模块是控制器的关键组成部分，其目的是将外部电源转换成可驱动电机的电能。
信号处理模块则是负责检测电机的运行状态，根据需要向电源模块发出控制信号。
动力输出模块则将控制信号转换成适合电机的电流或电压输出，驱动电机运转。
四、实际控制实验本次实验分为两个部分，第一部分是直接控制实验，第二部分是采用电子调速的间接控制实验。
在实验过程中，我们采用电机控制器和电源模块，根据实验要求进行各项参数的调整，以实现对电机的控制。
在第一部分的实验中，我们通过调整电源电压和电阻，控制了电机的转速和输出功率。
电动机的控制实验报告
一、实验目的1. 理解电动机的基本原理和控制方法。
2. 掌握接触器、按钮、开关等低压电器的使用及接线方法。
3. 掌握电动机的正反转控制、点动控制、自锁控制等基本控制线路的接线和调试。
4. 培养实际操作能力和团队协作精神。
二、实验原理电动机是一种将电能转换为机械能的装置，其工作原理基于电磁感应定律。
当电动机绕组通电后，在磁场中产生电磁力，使电动机转子转动，从而实现电能到机械能的转换。
三、实验器材1. 电动机一台2. 接触器一个3. 按钮一个4. 开关一个5. 万能表一个6. 导线若干7. 电工工具一套四、实验内容1. 电动机正反转控制（1）接线：将电动机、接触器、按钮、开关等按原理图连接。
（2）调试：接通电源，按下正转按钮，观察电动机是否正转；再按下反转按钮，观察电动机是否反转。
2. 电动机点动控制（1）接线：将电动机、接触器、按钮、开关等按原理图连接。
（2）调试：接通电源，按下点动按钮，观察电动机是否转动；松开按钮，观察电动机是否停止。
3. 电动机自锁控制（1）接线：将电动机、接触器、按钮、开关等按原理图连接。
（2）调试：接通电源，按下启动按钮，观察电动机是否启动；松开按钮，观察电动机是否保持运转。
五、实验步骤1. 准备实验器材，并按原理图连接电路。
2. 检查电路连接是否正确，使用万能表测量电路通断情况。
3. 进行正反转控制实验，观察电动机正反转情况。
4. 进行点动控制实验，观察电动机点动情况。
5. 进行自锁控制实验，观察电动机自锁情况。
六、实验结果与分析1. 正反转控制实验：电动机能够按照预期实现正反转，说明电路连接正确，控制方法得当。
2. 点动控制实验：电动机能够实现点动控制，说明电路连接正确，控制方法得当。
3. 自锁控制实验：电动机能够实现自锁控制，说明电路连接正确，控制方法得当。
七、实验总结本次实验通过电动机的控制实验，使我们对电动机的基本原理和控制方法有了更深入的了解。
在实验过程中，我们掌握了接触器、按钮、开关等低压电器的使用及接线方法，学会了电动机的正反转控制、点动控制、自锁控制等基本控制线路的接线和调试。
电机正反转的实验报告
电机正反转的实验报告
《电机正反转的实验报告》
实验目的：通过实验观察电机在正反转过程中的工作原理和性能。
实验器材：直流电机、电源、开关、导线、螺丝刀。
实验步骤：
1. 将直流电机连接到电源上，确认电源电压和电机额定电压相匹配。
2. 用导线将电机与开关连接起来，确保电路连接正确。
3. 打开开关，观察电机的转动方向。
记录下正转时的转速和转动方向。
4. 关闭开关，将导线的两端交换连接，再次打开开关，观察电机的转动方向。
记录下反转时的转速和转动方向。
5. 重复以上步骤，进行多次实验，以确保实验结果的准确性。
实验结果：
在正转时，电机按照设定的方向转动，转速稳定，转动方向一致。
在反转时，电机按照相反的方向转动，转速与正转时基本一致，转动方向相反。
实验分析：
电机正反转的原理是由电机内部的电磁场和电流方向决定的。
在正转时，电流通过导线产生的磁场与电机内部的磁场相互作用，导致电机产生转动力矩，从而实现正转。
而在反转时，改变电流方向后，电机内部的磁场与外部磁场相互作用的方向发生改变，导致电机产生相反方向的转动力矩，从而实现反转。
结论：
通过实验观察和分析，我们验证了电机在正反转过程中的工作原理和性能。
电机在正反转时能够稳定、准确地实现转动，这为电机在实际应用中的控制和运
行提供了重要的参考和基础。
实验中还可以通过改变电流大小、改变电机负载等条件，进一步探究电机正反转的性能和特点，以期更深入地理解电机的工作原理和应用。
最新实验三、电机控制实验报告
最新实验三、电机控制实验报告实验目的：1. 理解并掌握电机控制系统的基本原理。
2. 学习电机启动、停止、正反转控制的方法。
3. 熟悉电机保护环节的设置和作用。
4. 掌握电机速度控制和位置控制的实验技能。
实验设备：1. 直流电机或交流电机。
2. 电机驱动器。
3. 控制电路板。
4. 电源。
5. 测量仪器（如电压表、电流表、转速表等）。
6. 连接导线和必要的保护元件。
实验原理：电机控制系统通常由控制单元、驱动单元和执行单元组成。
控制单元负责发出控制指令，驱动单元将控制信号转换为电机所需的电信号，执行单元即电机本身，根据电信号进行相应的动作。
本实验中，我们将通过改变控制信号来实现对电机的基本控制。
实验步骤：1. 准备工作：检查所有设备是否完好，确保电源电压符合要求。
2. 连接电路：按照实验指导书的电路图连接电机控制电路。
3. 启动电机：打开电源，逐步增加电机的供电电压，观察电机启动情况。
4. 正反转控制：切换控制信号，使电机实现正反转，并记录转速。
5. 速度控制：调整控制参数，改变电机转速，并记录不同速度下的电机表现。
6. 位置控制：设置电机转动角度，实现位置控制，并检查控制精度。
7. 保护环节测试：模拟电机过载、堵转等异常情况，验证保护环节的有效性。
8. 数据记录与分析：记录实验数据，分析电机控制效果，总结实验中的问题和改进措施。
实验结果：1. 电机启动和停止过程平稳，无异常噪声。
2. 正反转控制响应迅速，电机转动方向准确。
3. 速度控制实验中，电机转速能够在设定范围内精确调节。
4. 位置控制实验显示电机转动角度准确，误差在允许范围内。
5. 保护环节在模拟异常情况下能够及时动作，保护电机不受损害。
实验结论：通过本次实验，我们成功实现了对电机的基本控制操作，包括启动、停止、正反转、速度控制和位置控制。
实验结果表明，所设计的电机控制系统性能稳定，控制效果良好，满足实验要求。
同时，电机的保护环节能够有效地在异常情况下保护电机，确保系统的安全运行。
三相异步电动机正反转控制实验总结
三相异步电动机正反转控制实验总结下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言三相异步电动机是工业中常用的电动机之一，它具有结构简单、运行可靠的特点，在工业生产中有着广泛的应用。
运动控制实验报告
运动控制实验报告运动控制实验报告引言：运动控制是现代工程领域中的重要技术之一，它在各种机械系统、自动化设备以及机器人等领域得到广泛应用。
本实验旨在通过实际操作，探索运动控制的原理和应用，以提升我们对运动控制的理解和应用能力。
实验一：电机速度控制在本实验中，我们使用了一台直流电机，通过调节电压来控制电机的转速。
首先，我们将电机与电源连接，并通过转速传感器实时监测电机的转速。
然后，我们逐渐增加电压，观察电机转速的变化。
实验结果显示，电机的转速与电压呈线性关系，即电机转速随着电压的增加而增加。
这验证了电机转速与电压之间的直接关系，并为后续实验奠定了基础。
实验二：位置控制在本实验中，我们使用了一台步进电机，并通过控制步进电机的脉冲数来实现位置控制。
我们将步进电机与控制器连接，并设置目标位置。
通过发送脉冲信号，控制器驱动步进电机旋转一定角度，直到达到目标位置。
实验结果显示，步进电机能够精确控制位置，并且具有良好的重复性。
这表明步进电机在位置控制方面具有较高的精度和可靠性。
实验三：PID控制在本实验中，我们使用了一个小车模型，并通过PID控制器来控制小车的运动。
PID控制器通过比较实际位置与目标位置的差异来计算控制信号，从而实现位置控制。
我们设置了不同的目标位置，并观察小车的运动轨迹。
实验结果显示，PID控制器能够有效地控制小车的位置，使其稳定地停在目标位置上。
同时，我们还测试了PID控制器的鲁棒性，即在外部干扰的情况下，控制器是否能够保持稳定。
实验结果表明，PID控制器对于外部干扰具有一定的鲁棒性，但仍然存在一定的误差。
实验四：力控制在本实验中，我们使用了一个力传感器和一个伺服电机来实现力控制。
我们将力传感器连接到伺服电机上，并设置目标力值。
通过调节电机的转速，控制力传感器输出的力值接近目标力值。
实验结果显示，伺服电机能够根据力传感器的反馈信号，实时调整转速，从而实现力控制。
这为在机器人领域中的力控制提供了重要的参考。
电机控制实验报告分析(3篇)
第1篇一、实验背景电机控制技术在现代工业和日常生活中扮演着重要角色，其性能直接影响着设备的运行效率和稳定性。
为了更好地理解和掌握电机控制技术，我们进行了一系列电机控制实验。
本报告将对实验过程、结果及分析进行详细阐述。
二、实验目的1. 熟悉电机控制系统的基本组成和原理；2. 掌握电机控制实验的操作步骤和注意事项；3. 分析实验数据，验证电机控制理论；4. 提高实际操作能力和故障排除能力。
三、实验内容1. 电机控制实验平台搭建实验平台主要包括电机、控制器、传感器、电源等设备。
实验过程中，我们需要根据实验要求，正确连接各设备，确保实验顺利进行。
2. 电机调速实验通过调整PWM信号的占空比，实现对电机转速的调节。
实验中，我们测试了不同占空比下电机的转速，并记录实验数据。
3. 电机转向控制实验通过改变PWM信号的极性，实现对电机转向的控制。
实验中，我们测试了不同极性下电机的转向，并记录实验数据。
4. 电机制动实验通过调整PWM信号的占空比和极性，实现对电机制动的控制。
实验中，我们测试了不同制动条件下电机的制动效果，并记录实验数据。
四、实验结果与分析1. 电机调速实验结果分析实验结果显示，随着PWM占空比的增大，电机转速逐渐提高。
当占空比为100%时，电机达到最大转速。
实验数据与理论分析基本一致。
2. 电机转向控制实验结果分析实验结果显示，通过改变PWM信号的极性，可以实现对电机转向的控制。
当PWM信号极性为正时，电机正转；当PWM信号极性为负时，电机反转。
实验数据与理论分析相符。
3. 电机制动实验结果分析实验结果显示，通过调整PWM信号的占空比和极性，可以实现对电机制动的控制。
当PWM信号占空比为0时，电机完全制动；当占空比逐渐增大时，电机制动效果逐渐减弱。
实验数据与理论分析基本一致。
五、实验结论1. 电机控制实验平台搭建成功，能够满足实验要求；2. 电机调速、转向和制动实验均取得了良好的效果，验证了电机控制理论；3. 通过实验，提高了实际操作能力和故障排除能力。
实验一三相异步电动机的正反转控制实验报告
实验一三相异步电动机的正反转控制实验报告实验目的⑴了解三相异步电动机接触器联锁正反转控制的接线和操作方法。
⑵理解联锁和自锁的概念。
⑶掌握三相异步电动机接触器的正反转控制的基本原理与实物连接的要求。
实验器材三相异步电动机（M 3～）、万能表、联动空气开关（QS1）、单向空气开关（QS2）、交流接触器（K M1，KM2）、组合按钮（SB1，SB2，SB3）、端子排7副、导线若干、螺丝刀等。
实验原理三相异步电动机的旋转方向是取决于磁场的旋转方向，而磁场的旋转方向又取决于电源的相序，所以电源的相序决定了电动机的旋转方向。
任意改变电源的相序时，电动机的旋转方向也会随之改变。
实验操作步骤连接三相异步电动机原理图如图所示，其中线路中的正转用接触器KM1和反转用的接触器KM2，分别由按钮S B2和反转按钮SB2控制。
控制电路有两条，一条由按钮S B1和KM1线圈等组成的正转控制电路；另一条由按钮SB2和K M2线圈等组成的反转控制电路。
当按下正转启动按钮SB1后，电源相通过空气开关QS1,QS2和停止按钮SB3的动断接点、正转启动按钮SB1的动合接点、接触器KM和其他的器件形成自锁，使得电动机开始正转，当按下SB3时，电动机停止转动，在按下SB2时，接触器KM和其他的器件形成自锁反转。
安装接线1在连接控制实验线路前，应先熟悉各按钮开关、交流接触器、空气开关的结构形式、动作原理及接线方式和方法。
2 在不通电的情况下，用万用表检查各触点的分、合情况是否良好。
检查接触器时，特别需要检查接触器线圈电压与电源电压是否相符。
3将电器元件摆放均匀、整齐、紧凑、合理，并用螺丝进行安装，紧固各元件时应用力均匀，紧固程度适当。
4控制电路采用红色，按钮线采用红色，接地线绿黄双色线。
电机控制实验报告
电机控制实验报告电机控制实验报告引言电机控制是现代工业中不可或缺的一项技术。
通过对电机的控制，我们能够实现对机械系统的精确控制，提高生产效率和产品质量。
本实验旨在通过对电机控制的学习和实践，探索电机控制的原理和方法。
一、实验目的本实验的目的是研究电机的速度和位置控制方法，掌握闭环控制的基本原理和实现方式。
通过实验，我们将学习到如何设计和调节控制系统的参数，以实现对电机的稳定控制。
二、实验装置和原理我们使用的实验装置是一台直流电机，该电机通过电源供电，并通过电机驱动器控制电机的转速和方向。
电机驱动器是一个闭环控制系统，它接收来自速度传感器和位置传感器的反馈信号，并根据设定值和反馈信号之间的差异来调节电机的输出。
三、实验步骤1. 设定电机的转速和位置设定值。
2. 将电机驱动器的参数调整到合适的范围，以确保控制系统的稳定性。
3. 启动电机，并观察电机的运行情况。
4. 根据实际情况，调整控制系统的参数，使电机的运行更加稳定。
5. 记录实验数据，并进行分析和总结。
四、实验结果分析通过实验，我们得到了电机的转速和位置的实际值，并与设定值进行了比较。
根据实验数据，我们可以分析控制系统的性能和稳定性。
在实验过程中，我们发现控制系统的参数对电机的运行有重要影响。
如果控制系统的参数设置不当，可能会导致电机无法达到设定值，甚至出现振荡或失控的情况。
因此，调节控制系统的参数是实现稳定控制的关键。
另外，我们还观察到电机的负载对控制系统的影响。
当电机承受较大负载时，控制系统需要更快地响应，以保持电机的稳定运行。
因此，在实际应用中，我们需要根据电机的负载情况来调整控制系统的参数，以实现最佳的控制效果。
五、实验总结通过本次实验，我们深入了解了电机控制的原理和方法。
我们学习到了闭环控制的基本概念和实现方式，并通过实验验证了控制系统的性能和稳定性。
同时，我们还掌握了调节控制系统参数的方法，以实现对电机的精确控制。
电机控制技术在现代工业中具有广泛的应用前景。
电机控制的实验报告
一、实验目的1. 理解电机控制的基本原理和方法。
2. 掌握电机正反转、调速和定位控制的方法。
3. 熟悉电机控制电路的设计和调试。
4. 培养动手能力和分析问题的能力。
二、实验原理电机控制是指通过控制电机的输入信号，实现对电机运动状态的控制。
常见的电机控制方法有：1. 正反转控制：通过改变电机电源的相序，实现电机的正反转。
2. 调速控制：通过改变电机电源的电压或频率，实现电机的调速。
3. 定位控制：通过控制电机转动一定角度或到达特定位置，实现电机的定位。
三、实验设备1. 电机一台2. 电机控制器一台3. 电源一台4. 电压表一台5. 频率表一台6. 接线板一套四、实验步骤1. 正反转控制：a. 按照电路图连接好电机控制器和电机。
b. 打开电源，调节电机控制器输出电压，观察电机转动方向。
c. 改变电机控制器输出相序，观察电机转动方向是否改变。
2. 调速控制：a. 按照电路图连接好电机控制器和电机。
b. 打开电源，调节电机控制器输出电压，观察电机转速变化。
c. 改变电机控制器输出频率，观察电机转速变化。
3. 定位控制：a. 按照电路图连接好电机控制器和电机。
b. 打开电源，设置电机控制器目标位置。
c. 观察电机是否能够到达目标位置。
五、实验结果与分析1. 正反转控制：实验结果表明，通过改变电机控制器输出相序，可以实现电机的正反转。
2. 调速控制：实验结果表明，通过改变电机控制器输出电压或频率，可以实现电机的调速。
3. 定位控制：实验结果表明，通过设置电机控制器目标位置，可以实现电机的定位。
六、实验总结本次实验通过对电机控制原理的学习和实践，掌握了电机正反转、调速和定位控制的方法。
在实验过程中，学会了如何设计电机控制电路，并能够对实验结果进行分析。
同时，提高了自己的动手能力和分析问题的能力。
七、注意事项1. 在实验过程中，要注意安全，避免触电和短路等事故。
2. 调节电机控制器输出电压和频率时，要缓慢进行，避免对电机造成损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
h
3
复习
➢ UART串行口通讯 ➢ ARM的A/D转换模块 ➢ ARM的GPIO
h4Biblioteka 直流电机工作原理➢ 直流电流接通电枢绕组产生电磁力 ➢ 直流电机的调速方法
线性型： 方法一:
使用功率三极管，结构和原理简单，加速能 力强，成本低，损耗大 方法二:
脉宽调制(PWM)： 调速特性优良，调整平滑，调速范围广，过 载能力大
电机转动控制实验
h
1
实验目的
➢ 了解直流电机和步进电机的工作原理 ➢ 熟悉ARM自带的PWM ➢ 掌握ARM系统PWM输出和I/O输出的编程
实现
h
2
实验内容
➢ 编程实现ARM芯片的PWM输出，用于控制 直流电机的转动
➢ 编程实现ARM的四路I/O通道实现环形脉冲 分配，用于控制步进电机的转动
➢ 通过超级终端控制直流电机与步进电机的 切换
➢ 步距角计算公式
➢ m：相数 ➢ C：四相单四拍和四相双四拍时为1
四相单、双八拍时为2 ➢ Zk：转子小齿数 ➢ 实际步距角：360°/512/8
h
9
步进电机的转动控制
➢ 正转时的控制顺序 A→AB→B→BC→C→CD→D→DA
➢ EXI/O的高四位的值
h
10
程序流程图
开始 初始化开发板
串口有输入
控制直流电机
串口有输入
控制步进电机
h
11
直流电机初始化
设置GPBCON 配置关脚功能
设置TCFG0/1
设置TCNTB0、 TCMPB0
设置TCON
h
12
直流电机控制过程
初始化开发板 初始化直流电机 初始化A/D转换器
采样A/D值 设置相应的脉冲宽度
h
13
步进电机控制过程
采样A/D值
采样A/D值
否 两次采样值差>一定值
是 根据A/D旋钮转脚 确定步数及转动方向
发出步进电机控制 命令保存采样值
h
14
h
5
脉宽调制调速原理
➢ 通过调节占空比改变电机的方向与转速
h
6
步进电机工作原理
➢ 将电脉冲信号转换成角位移或线位移 ➢ 步进电机的种类:
反应式步进电动机(VR) 永磁式步进电动机(PM) 混合步进电动机(HB)
h
7
步进电机的硬件设计
➢ 四相步进电机 ➢ 采用四路I/O控制
h
8
步进电机的控制方法
