电力交直流一体化电源特点
交直流一体化电源系统优化设计
交直流一体化电源系统优化设计交直流一体化电源系统是一种将交流电和直流电直接集成在一个系统中的电源系统。
该系统通过将交流电转化为直流电，然后再通过逆变器将直流电转化为交流电，从而实现电能的稳定供应。
该系统具有转换效率高、能源利用率高、体积小、重量轻等优点，因此在各种应用场景中被广泛应用。
为了进一步优化交直流一体化电源系统的设计，可以从以下几个方面进行改进：1.转换效率提升：电能转换过程中会有一定的能量损耗，因此提高转换效率是优化设计的关键。
可采用高效的功率器件、合理的电路布局和设计、优化的控制算法等手段，减少能量损耗，提高转换效率。
2.稳定性改善：交流电源和直流电源的融合需要充分考虑到电能的稳定供应。
在设计过程中，可采用电容器、电感器等滤波器件，减小电能的波动，提高电源的稳定性。
同时，还可以根据具体需求选择合适的交直流一体化系统，避免过载和短路等故障。
3.体积减小：交直流一体化电源系统经过优化设计后，可以实现体积的减小。
通过选用高效率的电子器件、减少冗余元件、合理布局等方式，可以大幅度减小系统体积，提高系统的集成度。
4.成本降低：优化设计还可以从降低成本的角度考虑。
通过选用成本较低的电子器件、减少材料的使用量、简化电路布局等方式，可以降低整个系统的制造成本。
5.通信功能增强：现代电源系统越来越注重与其他智能设备的通信和共享功能。
通过加入通信模块，使交直流一体化电源系统能够与其他设备进行数据交换和共享，实现智能化控制和管理。
综上所述，交直流一体化电源系统优化设计是一个综合考虑效率、稳定性、体积、成本和通信等因素的过程。
通过采用高效率的器件、优化的电路布局和设计，增强系统的稳定性和通信功能，减小体积和降低成本，可以进一步提升交直流一体化电源系统的性能和应用范围。
变电站交直流控制电源一体化整体解决方案
交流电源的作用
1 主电源
交流电源作为变电站的主 电源，为各来自设备提供电 力。2 供电调节
交流电源可以调节电压和 频率，以满足不同设备的 电力需求。
3 故障检测
交流电源具有故障检测功 能，能够及时发现并报告 电力设备的故障。
电源的控制方法
模拟控制
通过模拟信号控制电源输出的电压和电流。
数字控制
通过数字信号控制电源输出的电压和电流，实现精 确的控制。
控制电源的组成
直流电源单元
包括整流、滤波和稳压模块，将交流电转换为稳定的直流电。
交流电源单元
包括变压器、整流和滤波模块，将变电站的输入交流电转换为稳定的直流电。
控制单元
包括逻辑控制、监测和故障检测模块，实现对电源的控制和监测。
系统的稳定性
我们的控制电源系统具有高度的稳定性，能够在各种工作环境和负载情况下 提供稳定的电力供应。
一体化整体解决方案
我们提供一体化整体解决方案，将交直流控制电源集成到一个系统中，以便 更好地管理和控制变电站的电力设备。
直流电源的作用
1 稳定供电
直流电源为变电站提供稳 定的直流电，确保电力设 备的正常运行。
2 精确控制
直流电源可以根据需求精 确调节电压和电流，实现 对电力设备的精确控制。
3 备用电源
变电站交直流控制电源一 体化整体解决方案
本演示将向您展示变电站交直流控制电源一体化整体解决方案的各个方面， 包括作用、控制方法、组成、故障保护和优缺点等内容。
变电站交直流控制电源概述
交直流控制电源在变电站的运行中起着至关重要的作用，它能够提供稳定可 靠的电源供应，并对变电站的电力设备进行精确控制。
交直流一体化电源的研究
交直流一体化电源的研究【摘要】本文从设交直流一体化电源系统的优越性出发，系统阐述了变电站传统站用电源现存问题以及解决方法，最后研究了交直流一体化电源诊断与监测系统关键技术实现。
【关键词】交直流，一体化，电源一、前言交直流一体化电源的研究是施工中质量保证的基础性工作，对交直流一体化电源的研究是人们不容忽视的重点。
只有将技术融入到实际的工作中，才能不断提高技能和技术管理水平，有效促进工作的持续发展。
二、交直流一体化电源系统的优越性1、可靠性方面交直流一体化电源系统采用的高频开关电源技术，安全方便，从设计上杜绝了个别装置故障对整体运行发生的影响；逆变模块直接接在直流线的母线上，取消原来的逆变电源蓄电池，这样能够监控保护设备，并且能够提供不间断交流电源。
2、工程管理方面交直流一体化电源系统不需要太多的供货厂商，一个厂家就可以完成设备生产以及现场安装调试工作，只需要一种规约，省去了规约的转换，装置内部连线统一由厂家通过成套装置小母线连接，减少了外部连接电缆，在安装上和调试上都方便了许多，更方便运行维护。
3、运行维护方面交直流一体化电源系统集中，是一体化监控，只需要一个专业维护，就可以将直流系统、交流系统、通信电源、逆变模块纳入设备中，集监控，网络化一体，使得目标集中，提高了系统的管理水平。
通过图形界面显示，在一个位置之上可以对全部电源系统的运行状况进行浏览，操作具有很大的便利性。
4、经济性方面所有资源的统一配置，一体化电池组、一体化监控器、统一的运行维护操作使得一体化电源设备比传统的电源模式更加具备经济优势，在设备配置、安装、维护以及人员开支的费用上节省了不少资金。
在交直流一体化电源系统当中实现了有效的资源共享。
而在资源共享的环境之下，可以更加从容的进行组屏，减少了组屏的数量，有效的节约了占地空间。
在一套系统中，可以对采购以及施工的协调进行有效的简化，并且在总投资方面也能进行减少，降低了总维护的费用。
三、变电站传统站用电源现存问题分析1、站用电源自动化程度不高由不同供应商提供的各子系统通信规约一般不兼容，难以实现网络化管理，自动化程度低，缺乏统一的系统管理平台，制约了管理水平的提升。

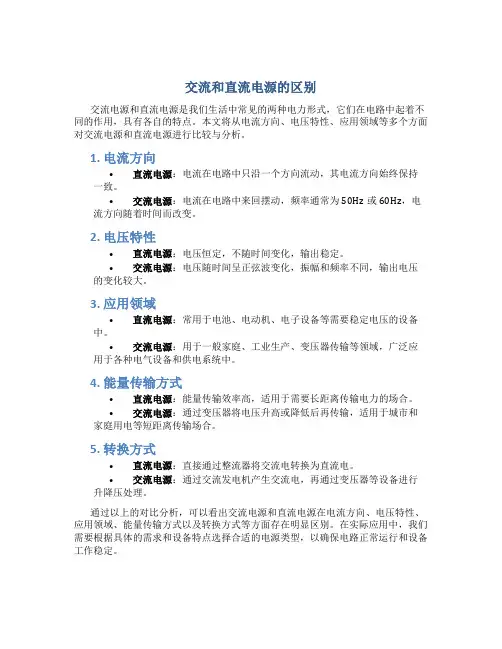

交流和直流电源的区别
交流和直流电源的区别
交流电源和直流电源是我们生活中常见的两种电力形式，它们在电路中起着不同的作用，具有各自的特点。
本文将从电流方向、电压特性、应用领域等多个方面对交流电源和直流电源进行比较与分析。
1. 电流方向
•直流电源：电流在电路中只沿一个方向流动，其电流方向始终保持一致。
•交流电源：电流在电路中来回摆动，频率通常为50Hz或60Hz，电流方向随着时间而改变。
2. 电压特性
•直流电源：电压恒定，不随时间变化，输出稳定。
•交流电源：电压随时间呈正弦波变化，振幅和频率不同，输出电压的变化较大。
3. 应用领域
•直流电源：常用于电池、电动机、电子设备等需要稳定电压的设备中。
•交流电源：用于一般家庭、工业生产、变压器传输等领域，广泛应用于各种电气设备和供电系统中。
4. 能量传输方式
•直流电源：能量传输效率高，适用于需要长距离传输电力的场合。
•交流电源：通过变压器将电压升高或降低后再传输，适用于城市和家庭用电等短距离传输场合。
5. 转换方式
•直流电源：直接通过整流器将交流电转换为直流电。
•交流电源：通过交流发电机产生交流电，再通过变压器等设备进行升降压处理。
通过以上的对比分析，可以看出交流电源和直流电源在电流方向、电压特性、应用领域、能量传输方式以及转换方式等方面存在明显区别。
在实际应用中，我们需要根据具体的需求和设备特点选择合适的电源类型，以确保电路正常运行和设备工作稳定。

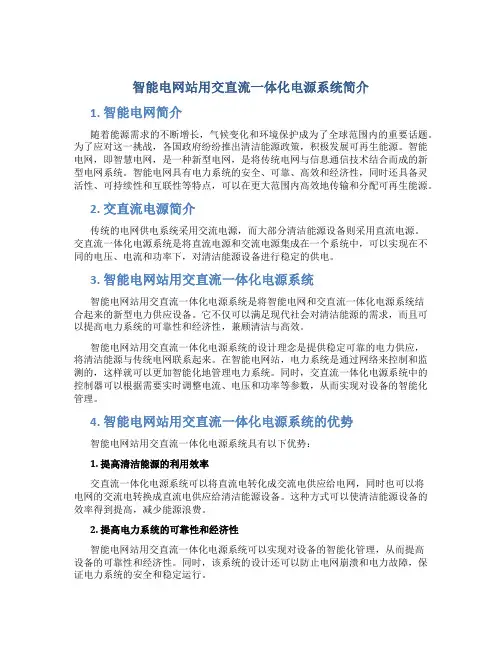

智能电网站用交直流一体化电源系统简介
智能电网站用交直流一体化电源系统简介1. 智能电网简介随着能源需求的不断增长，气候变化和环境保护成为了全球范围内的重要话题。
为了应对这一挑战，各国政府纷纷推出清洁能源政策，积极发展可再生能源。
智能电网，即智慧电网，是一种新型电网，是将传统电网与信息通信技术结合而成的新型电网系统。
智能电网具有电力系统的安全、可靠、高效和经济性，同时还具备灵活性、可持续性和互联性等特点，可以在更大范围内高效地传输和分配可再生能源。
2. 交直流电源简介传统的电网供电系统采用交流电源，而大部分清洁能源设备则采用直流电源。
交直流一体化电源系统是将直流电源和交流电源集成在一个系统中，可以实现在不同的电压、电流和功率下，对清洁能源设备进行稳定的供电。
3. 智能电网站用交直流一体化电源系统智能电网站用交直流一体化电源系统是将智能电网和交直流一体化电源系统结合起来的新型电力供应设备。
它不仅可以满足现代社会对清洁能源的需求，而且可以提高电力系统的可靠性和经济性，兼顾清洁与高效。
智能电网站用交直流一体化电源系统的设计理念是提供稳定可靠的电力供应，将清洁能源与传统电网联系起来。
在智能电网站，电力系统是通过网络来控制和监测的，这样就可以更加智能化地管理电力系统。
同时，交直流一体化电源系统中的控制器可以根据需要实时调整电流、电压和功率等参数，从而实现对设备的智能化管理。
4. 智能电网站用交直流一体化电源系统的优势智能电网站用交直流一体化电源系统具有以下优势：1. 提高清洁能源的利用效率交直流一体化电源系统可以将直流电转化成交流电供应给电网，同时也可以将电网的交流电转换成直流电供应给清洁能源设备。
这种方式可以使清洁能源设备的效率得到提高，减少能源浪费。
2. 提高电力系统的可靠性和经济性智能电网站用交直流一体化电源系统可以实现对设备的智能化管理，从而提高设备的可靠性和经济性。
同时，该系统的设计还可以防止电网崩溃和电力故障，保证电力系统的安全和稳定运行。
直流电源的特性与分析
直流电源的特性与分析直流电源是电子设备中常用的电源类型之一。
它将交流电转换为直流电，提供给电子设备供电。
直流电源的特性有哪些？让我们来深入了解。
一、直流电源的工作原理直流电源一般由整流器、滤波器、稳压器构成。
整流器将交流电转换成直流电，滤波器用于抑制短时脉冲，使电流平滑稳定。
稳压器用于控制输出电压的稳定性，并保护后级电路，保证稳定的输出电压。
二、直流电源的特性1.精度高直流电源的电压精度很高，能够满足很多高精度的电子设备的要求。
在科学实验、生产制造、医疗设备等领域，直流电源是非常重要的工具。
2.稳定性好直流电源的稳定性好，输出电压不会受到外界环境的影响，确保了设备的正常运行。
直流电源需要在工作时保持稳定输出，否则可能会导致电子设备不能正常工作，造成损失。
3.负载能力强直流电源拥有较为强大的负载能力，能够稳定输出电流，支持多种不同的负载类型。
因此，在一些高耗能设备中，直流电源是必不可少的。
4.反馈控制能力强直流电源具有强的反馈控制能力，能够控制输出电压、电流等参数，在多种不同的使用场景下都表现出色。
比如，在科研实验、精密制造、医疗设备等领域中，直流电源可以实现高精度的控制，满足不同的需求。
三、直流电源的应用领域直流电源广泛应用于电子设备、通信设备、仪器仪表、医疗设备、计算机设备等领域。
特别是在一些高精度、高要求的应用场景中，直流电源是不可或缺的电源设备。
例如，在军事装备、航空航天、汽车制造、核电站等领域，直流电源具有重要的应用价值。
此外，在家庭电器、电子消费品等领域，也常常需要直流电源为设备提供稳定的电源支持。
总之，直流电源是电子设备不可或缺的重要组成部分。
随着电子技术的发展，直流电源也会不断地被改善和提高精度和稳定性，以满足不同领域、不同类型设备的需求。
电力用直流和交流一体化不间断电源技术方案
电力用直流和沟通一体化不连续电源技术方案一、概述目前变电站一般配置三套各自独立的操作电源系统,即直流操作电源(DC)､通信电源､沟通不连续电源(UPS),每套电源系统单独配置蓄电池室､蓄电池组和监控治理系统｡为掌握､信号､保护､自动装置以及某些执行机构等供电的直流电源系统,通常称为直流操作电源｡为微机､载波､消防等设备供电的沟通电源系统,通常称为沟通操作电源;为交换机､远动等通信设备供电的直流电源系统,则称为通信电源｡1.1变电站操作电源系统现状分析1.1.1直流操作电源(DC)直流操作电源是在站用沟通电源正常和事故状态下都能保持可靠供电给变电站内全部掌握､保护､自动装置等掌握负荷和各类直流电动机､断路器合闸机构等动力负荷的电源｡直流操作电源系统电压一般选择220 V或110 V,承受不接地方式｡对220 kV及以上变电站均装设2组蓄电池及2套充电装置,构成两电两充方式,承受单母线分段接线,2段母线之间设联络电器,2组蓄电池及2套充电装置分别接于不同母线段｡从90年月开头智能高频开关电源技术的成熟 ,实现了模块化和并联热备份运行,蓄电池组则承受免维护的阀控式铅酸蓄电池 ,承受分布式计算机及现场总线技术对直流电源系统进展集中监控,提高了充电模块的智能化治理水平及维护便利性,系统运行的牢靠性和技术水平取得了质的飞跃,目前在变电站中已完全取代相控电源而广泛应用｡降交 流配 沟通输入电 单元整流模块*)硅 整流模块堆 压整流模块掌握输出动力输出配电监控 电池巡检动 控力 制母 母线 线绝缘监测无源触点监控模块 至电站监控系统 *)系统不设置硅降压装置时，动力母线和掌握母线合并。
图1 智能高频开关直流电源典型系统构造图1.1.2 通信电源通信电源供给应变电站内载波机 ､光端机等通信设备及保护复接设备电源｡系统电压为48V,承受正极接地方式｡220 kV 及以上变电站按两电两充设计,承受单母线接线,两组蓄电池及2套充电装置分别 接于不同母线段,2段母线之间不设联络电器｡1.1.3 沟通不连续电源 (UPS)沟通不连续电源在变电站中UPS 主要是给不允许短时停电的计算机监控设备供电,牢靠性及稳定性要求高,一般均承受一用一备串联运行方式,即正常时由主机供电,主机故障时,从机自动投入｡UPS 正常 由沟通电源供电,当沟通电源消逝或整流器､逆变器等元件故障,则由自带的蓄电池向逆变器供电｡从90年月中期开头,大量应用在变电站中UPS,由于其内置的蓄电池组容量小且没有专业的维护措施,因此造成蓄电池容量缺乏或损坏而无法满足自动化的要求｡1.2独立的操作电源系统给客户带来了以下问题1）无法综合优化资源,各自独立的操作电源系统重复配置蓄电池组,使一次投资增加｡2）分散布置的设备增加了日常运行维护工作｡3）各操作电源系统的供给商由于利益的差异使安装､效劳等协调困难｡4）供电局各操作电源系统专业班组无法统一治理｡1.3型解决方案针对以上问题,我司设计完成型直流和沟通一体化不连续电源系统,并解决了一体化不连续电源共用蓄电池带来的隔离､DC/DC馈线短路脱扣､统一信息治理等技术难题｡二、一体化不连续电源的实施方案直流电源､电力用沟通(UPS)和电力用逆变电源(INV)､通信用直流变换电源(DC/DC)等装置组合为一体 ,共享直流电源的蓄电池组 , 并统一监控的成套设备｡依据变电站存在的电源类型及其特点 ,考虑目前运行治理体制的差异,我司一体化不连续电源可按以下 2种类型进展接线设计｡2.1DC—UPS一体化电源｡统一由直流操作电源供电,除供给直流操作电源DC外,还供给沟通不连续电源UPS｡主要由直流操作电源､电力专用UPS或逆变､集中监控等局部组成｡UPS不配置独立蓄电池组 ,与直流电源共用蓄电池组,UPS装置作为直流系统的负荷之一｡电力专用逆变器直流输入取自站内直流掌握电源系统的蓄电池组,并且实现了直流与沟通输入和输出的电气隔离,以及高精度的稳压稳频逆变输出 ,是真正意义上的干净电源｡图2 电力专用逆变电源INV典型系统构造图图3 电力专用UPS电源典型系统构造图从系统构造图中我们可以看出,电力专用UPS与逆变电源INV的区分仅仅是在逆变电源的根底上增加了整流器 ,正常运行为在线模式, 即沟通输入经整流器变为直流电后再经逆变器变为标准的正弦波输出,电网停电时无连续地切换至直流掌握电源供电 ,适用于对电源质量要求较高的微机监控设备｡另外在牢靠性要求更高的变电站中 ,可承受1+1双机热备份或者N+1多机热备份方式供电｡电力专用逆变电源INV主要用于后备模式运行,即沟通输入正常时经旁路输出,电网停电时无连续地切换至直流掌握电源逆变输出,适用于对电源质量要求不高的沟通负荷,如事故照明｡电力专用逆变电源虽然可以运行在在线模式,但要增加直流掌握电源系统的常常负荷电流和充电装置的选择容量,明显是不合理的选择｡DC—UPS一体化电源装置设计理念能较好地符合当前变电站的治理体制和运行习惯｡2.2DC—UPS—DC/DC一体化电源｡该接线设计同时取消了UPS系统､通信电源系统的蓄电池,共用直流操作电源DC的蓄电池组｡统一由直流操作电源供电,除供给直流操作电源DC､沟通不连续电源UPS,还供给通信用48 V电源｡在前述接线1的根底上,利用DC/DC电源变换装置代替原通信专业48 V蓄电池电源系统,将DC/DC装置作为直流系统的一个负荷考虑｡它同样是取消了配套的蓄电池组,从站内直流掌握电源系统的蓄电池组取得直流电,经高频变换输出满足通信设备要求的 48V掌握电源｡DC-DC变换器不但实现了直流输入与输出的电气隔离 ,而且通过模块的并联冗余,可以获得很高的牢靠性,绝缘及耐压也满足电力系统的特别要求｡三、一体化不连续电源制造的客户价值和效益一体化不连续电源与变电站传统独立操作电源相比 ,具有以下主要特点:(1)设备资产优化,提高工程投资经济性一体化不连续电源削减了通信用蓄电池及UPS蓄电池,与加大直流操作电源蓄电池容量所增加的投资比 ,可节约肯定资金｡削减了蓄电池组,也就是节约了使用空间｡一体化不连续电源仅用一组蓄电池, 削减了长期维护费用｡(2)人力资源优化,削减日常维护工作量,削减人员配置一体化不连续电源仅配置 1套直流操作电源蓄电池,取消UPS电源､通信电源蓄电池组,削减了维护治理工作量｡蓄电池的日常维护由电气专业人员完成,对蓄电池的日常治理具有更严格的巡察､检查､维护体系,因而可以延长电池的使用寿命,并提高电源系统的牢靠性｡一体化不连续电源将打破目前变电站的运行治理体制和习惯 , 将原各操作电源分开进展维护治理的工作转变到了由变电电气专业人员统一治理维护,削减人员冗余配置｡(3)社会经济效益削减蓄电池的使用量,对改善环境质量具有乐观的作用｡并节约了蓄电池生产所需的铅､铜等不行再生资源｡(4)精细化治理,能较好地实现电源系统治理的网络化､智能化｡将原由不同供货商供给的､通信规约不兼容的电源系统统一为同一标准的产品,设置集中监控器与变电站后台监控通信 ,实现站用电源系统数据一体化的实时监视 ,被监控对象的掌握､调整和运行方式便于实施集中治理､分散掌握｡集中监控承受总线式构造,能便利地进展监控功能的扩展,便利维护｡四、一体化电源已解决的技术问题4.1不同电源系统与直流操作电源系统的隔离直流操作电源系统为不接地系统,所以沟通侧的UPS装置的沟通输入､输出与直流侧必需实行措施进展隔离,如承受隔离变,可避开沟通侧的运行及故障影响直流操作电源系统侧的绝缘降低,造成直流系统接地等特别｡通信电源系统承受正极接地方式,所以DC/DC装置的输入､输出局部也是隔离的｡另外,对于单电单充的变电站,蓄电池组出现故障,则全站全部的交直流电源系统都将失电 ,带来较为严峻的后果,以上都是我司一体化不连续电源针对变电站的重要程度所解决的问题｡4.2DC/DC馈线短路保护装置当电力通信专用DC/DC模块一条馈线支路发生短路故障,馈线短路保护装置能够在DC/DC短路保护状况下,能牢靠切除故障馈线,同时不影响通信电源正常供电｡4.3蓄电池容量的选择一体化电源设备增加了UPS､DC/DC装置,其直流负荷的统计计算时间和负荷系数要合理选择｡如工程设计中UPS的负荷容量一般均较实际偏大,容量计算时可考虑负荷系数为0.6,避开蓄电池容量选择过大｡事故放电时间计算时,直流操作电源系统按无人值班考虑2h,而通信电源系统则按12 h考虑,容量选择时必需考虑以上不同运行条件要求,保证足够容量以满足牢靠性要求｡五、一体化不连续电源系统应用总结一体化不连续电源系统削减了设备配置､蓄电池及检测设备､屏柜数和安装建筑面积,提高设备牢靠性､数据共享及系统分析水平,由变电站统一运行､维护,削减了运维人员和工作量,提高了工作效率和运营治理经济性｡一体化电源必将发挥出它的优势 ,具有良好的进展前景｡6事故照明逆变电源屏3kVA面1附件1一体化不连续电源货物范围一览表序号 名称型号规格 单位 数量 备注1 高频开关电源直流充电屏DC110V面 1 含一体化监控系统2 直流馈线屏面13 蓄电池屏 200Ah 套 1 选用单节电池(2V)4 沟通屏 0.4KV 面 11 5电力专用UPS 屏 1kVA 面 1附件2 设备一览表附件3一体化不连续电源技术条件书1. 总则1.1. 本次订货的电力用直流和沟通一体化不连续电源设备应到达以下标准和技术条件的要求:: DL/T1074- 《电力用直流和沟通一体化不连续电源设备》DL/T5044- 《电力工程直流系统设计技术规定》 DL/T720- 《电力系统继电保护柜､屏通用技术条件》 GB/T 2900.11- 《电工术语 蓄电池名词术语》GB/T 2900.32- 《电工术语 电力半导体器件》GB/T 2900.33- 《电工术语 电力电子技术》GB4208- 《外壳防护等级》DL/T 637- 《阀控式密封铅酸蓄电池订货技术条件》 DL/T 459- 《电力系统直流电源柜订货技术条件》 NDGJ8- 《火力发电厂､变电所二次接线设计技术规程》DL/T724-《电力系统用蓄电池直流电源装置运行与维护技术规程》DL/T781- 《电力用高频开关整流模块技术规定》DL/T5120- 《小型电力工程直流系统设计规程》电安生[1994]191 《电力系统继电保护及安全自动装置反事故措施要点》国家电力公司《防止电力生产重大事故的二十五项重点要求》国电调[2023]138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》GB3859.1- 《半导体电力变流器》GB4942.2 《低压电器外壳防护等级》GB/T 4208- 《外壳保护等级》GB/T 13384- 《机电产品包装通用技术条件》GB/T 17626.2- 《电磁兼容试验和测试技术静电》GB7261- 《继电器及继电保护装置根本试验方法》GB1984- 《沟通高压断路器》DL402- 《沟通高压断路器》GB/T14715-93 《信息技术设备用不连续电源通用技术条件》以上标准均以最版本为准2.环境条件及工程条件2.1.环境条件2.1.1.安装场所: 户内全地下2.1.2. 四周空气温度: - 15 ℃~ + 40 ℃最大日温差: 15℃相对湿度: ≯90%2.1.3.地震强度:水平加速度垂直加速度≤0.2g ≤0.1g2.1.4.海拔高度: 不超过1000m2.1.5.噪声水平: ≯55dB 2.2.系统概述2.2.1.变电站电源系统承受电力用直流和沟通一体化不连续电源设备来实现｡对于变电站来说,掌握和操作用的沟通不连续电源和直流操作电源的牢靠性是至关重要的,它们是整个站内用电设备的动力来源｡一旦它们发生故障,将会导致微机掌握系统失灵和操作开关拒动等等事故,对安全生产造成极大危害｡将二者整合为一体,实现统一监控和远程监控,这对于变电站智能化治理是必不行少的,是变电站电源进展趋势｡一体化电源装置主要技术特征有:（1）事故照明逆变电源､电力专用 UPS 电源和直流电源共用蓄电池,削减运行维护工作量,提高供电牢靠性,提高站用电源整合机制;（2）通过符合 IEC61850 标准的统一通讯接口,实现对沟通电源､直流操作电源和沟通不连续电源的远程监控,建立站用电源网络监控平台,提高直流电源和UPS 电源的智能化､网络化监控;（3）逆变负载､UPS负载短路时不关机､不中断供电;（4）逆变､UPS 监控器具有智能化防误操作的模拟显示屏,可有效防止由于误操作而导致停电事故;（5）逆变､UPS 的输入和输出均具有工频隔离变压器,从而保证沟通侧的任何特别不会影响直流操作电源的对地绝缘｡2.2.2.电力用直流和沟通一体化不连续电源设备系统框图入下所示:上图种仅示意了UPS系统,逆变系统依据UPS系统一样设置｡2.2.3.一体化电源直流操作电源(DC)配置及接线110V直流操作电源包括蓄电池组､蓄电池充电器､直流屏､蓄电池屏等｡充电器承受高频开关型,具有稳压､稳流及限流性能｡直流馈线承受辐射状供电方式｡直流系统额定电压:110V DC直流系统接线:单母线接线,辐射状供电,接一组蓄电池和一套高频开关充电装置｡蓄电池组数及容量:1组/200Ah(待设联会确认)高频开关充电模块配置:4个20A模块,掌握母线上配置2个,合闸母线上配置2 个｡2.2.3.1高频开关电源根本技术参数充电装置型式:高频开关电源沟通输入: 三相380V±15%50HZ±10% 双回手动､自动切换直流输出: 额定电压110V额定输出电流:20A输出稳压精度为: ±0.1%输出稳流精度为: ±0.1%纹波系数:≤0.1%(阻性负载)并机均流不平衡度:±5%2.2.4.一体化电源装置中逆变电源､电力专用UPS配置及接线逆变电源､电力专用UPS包括沟通输入和输出工频隔离变压器､整流器､逆变器､静态转换开关､手动旁路开关和沟通配电单元等｡本工程要求逆变电源､UPS均不带蓄电池,直流电源来自站内直流系统｡沟通输出额定电压:220V AC电力专用UPS电源数量及容量:1kVA/台1台逆变电源数量及容量:3kVA/台1台2.2.4.1逆变电源､电力专用UPS电源根本技术参数标称沟通输入电压: 220VAC±15%直流输入电压110V,80—115%,纹波系数≤5%沟通输出电压220V±2%(沟通直接输入除外)沟通输出频率:50HZ±0.5%(沟通直接输出除外)波形失真:≤5%(在0~100%线性负载) 过载力量:120%10min150%10S 关机转旁路直流输入与沟通输入切换时间: 0 ms 逆变输出与旁路输出切换时间: ≤4ms 输出功率因数: 0.8 噪 音: 效 率: ≯55dB ≥85% 波峰系数:3:1工频耐压: 屏内各带电回路按其工作电压应能承受下表所规定历时1分钟的 工频耐压试验(特别强调SPWM 逆变输出原边回路对地),试验过程中应无绝缘击穿和内络现象｡防电磁干扰:符合GB9254的规定｡特别是通过二极管对直流源(直流母线)的传导干扰应小于300mV ｡牢靠性估量指标: MTBF 大于10年｡3. 技术参数和性能要求3.1. 总的要求3.1.1. 一体化电源设备的根本参数和技术指标应满足《电力用直流和沟通一体化不连续电源设备》要求｡3.1.2. 全部的元器件必需选用具有生产许可证的合格产品,其性能应符合该元 器件技术条件的规定｡3.1.3. 各柜体应设保护接地,接地处应有防锈措施和接地标志;额定绝缘电压U额定工作电压沟通均方根值或直流V≤60 i工频电压 KV 冲击电压 KV1.0 1 60< V ≤3002.0 5 300< V ≤5002.512四遥功能整流模块沟通屏沟通输入电压､电流遥测单个模块的输出电压､电流交､直流配电三相电压母线电压､电流电池充/放电压､电流逆变､UPS电源直流输入电压､电流沟通输入电压､电流沟通输出电压､电流､频率遥信交直流输入电压､特别报警沟通输出特别报警故障3.1.4.柜内元器件的安装应整齐美观,应考虑散热要求及与相邻元件之间的间隔距离,并应充分考虑电缆的引接便利｡3.2.一体化电源设备的技术要求3.2.1.接线方式直流母线应承受单母线运行方式,母线接一组蓄电池､一套充电装置､一套逆变及一套UPS｡蓄电池组经保护电器接入母线｡外部放电设备经保护电器直接与蓄电池并接｡3.2.2.一体化电源屏配置一体化电源屏应包括充电装置进线､蓄电池进线､放电试验､逆变进线､UPS进线､馈线开关等开断设备｡组屏按充电装置及馈线屏､蓄电池屏､逆变屏､UPS屏原则设置｡阀控式密封铅酸蓄电池要安装在蓄电池屏内,放置于户内｡3.2.3.网络设计沟通电源输入回路应承受双回,且能自动切换,在切换后输入高频开关整流模块､逆变电源模块和UPS电源模块前均需配置防雷设施｡直流回路的操作与保护设备承受西门子直流型自动空气开关,沟通回路的操作与保护设备承受西门子沟通型自动空气开关｡全部回路需有指示灯,空开带报警接点｡3.3.一体化电源设备应具有遥信､遥测､遥控､遥调功能,留有与变电所监控系统或远方掌握中心的数字接口,满足无人值守变电所的要求｡四遥的根本功能见下表:充电机输出电压､电流浮充电流正常工作状态沟通输入过压､欠压､缺相母线过压､欠压沟通输入过压､欠压母线过压､欠压故障工作状态进线开关､分段开直流母线正､负极关状态绝缘低馈线故障报警熔断器熔断､开关。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨随着能源转型和电力系统的升级，变电站的功能和要求也在不断提高。
传统的变电站电源系统采用交流供电的方式，但是随着直流电的优势日益凸显，交直流一体化电源系统开始逐渐被广泛应用。
本文将探讨变电站交直流一体化电源系统的设计与应用。
一、交直流一体化电源系统的设计原理交直流一体化电源系统是将交流电源和直流电源结合到一个系统中，实现统一的电能转换和分配。
其设计原理主要包括以下几个方面：1. 交流电源部分交流电源部分主要包括变压器、开关电源等设备，用于将高压输电线路上的交流电转换为中压或低压的交流电，以满足变电站内部设备的供电需求。
2. 直流电源部分直流电源部分则包括整流器、逆变器、储能设备等，用于将交流电源转换为稳定的直流电，同时利用储能设备对电能进行储存，以应对突发的负荷变化。
3. 电能管理系统电能管理系统是整个交直流一体化电源系统的核心部分，通过监测、控制和管理各个电源设备，实现对电能的高效转换和分配，提高电能利用率和系统的稳定性。
交直流一体化电源系统主要适用于以下几个方面的变电站：1. 新能源接入变电站随着可再生能源的大规模接入电网，变电站需要具备更加灵活和高效的电源系统，以应对不稳定的新能源发电特点。
交直流一体化电源系统可以将不同形式的电能进行高效转换和管理，适合于新能源接入变电站的电源需求。
2. 大型工业厂区变电站大型工业厂区对电能的稳定性和可靠性要求较高，传统的交流电源系统往往难以满足这些需求。
而交直流一体化电源系统能够提供更加稳定和可靠的电能转换和分配，适合于大型工业厂区变电站的电源需求。
交直流一体化电源系统相比传统的交流电源系统具有以下几个明显的优势：2. 灵活可靠交直流一体化电源系统能够根据不同的负荷需求和电源情况自动调整电能的转换和分配，具有更强的灵活性和可靠性。
3. 节能环保由于交直流一体化电源系统能够更加高效地利用电能并减少能量转换过程中的能量损耗，能够降低电能的浪费和减少对环境的影响。
什么叫做交流电源什么是直流电源
什么叫做交流电源，什么是直流电源交流电源与直流电源的基本概念在日常生活和工业领域中，我们经常会听到交流电源和直流电源这两个名词。
它们是电力系统中两种常见的电源类型，具有不同的特点和应用领域。
•交流电源：简称交流，是指电流的方向和大小随时间而变化的电源。
在交流电源中，电荷会来回振荡移动，形成周期性变化的电流。
交流电源的频率通常以赫兹（Hz）来表示，常见的电压频率为50Hz或60Hz，具有周期性变化的特点。
•直流电源：简称直流，是指电流始终保持一个方向不变的电源。
在直流电源中，电荷只沿一个方向移动，形成固定方向的电流。
直流电源的电压和电流是恒定不变的，通常用直流电压（DC）或直流电流（DC）来表示。
交流电源和直流电源的应用领域根据不同的特点，交流电源和直流电源在不同的领域有着广泛的应用。
•交流电源的应用：–交流电源常用于家庭用电、工业生产和输电系统中。
家庭中的插座输出的电源就是交流电源，用来供应各种家用电器的电能需求。
–工业生产中，各种机器设备和生产线通常需要使用交流电源来驱动。
交流电源的周期性变化可以实现电动机的转动和各种控制系统的正常运行。
–输电系统中，电力会经过变压器将输电线路中的高压交流电转换成低压供应给家庭和工业用户使用，保障电力的稳定供应和传输。
•直流电源的应用：–直流电源常用于电子设备、充电器、电池等领域。
许多电子设备如计算机、手机、电视等需要使用直流电源来进行正常工作。
–充电器主要是将交流电源转换成直流电源，以供应给各种电子设备充电使用。
–电池是直流电源的一种存储形式，能够在需要时释放电能供应给设备使用，例如汽车电瓶、手机电池等。
交流电源和直流电源的特点对比交流电源和直流电源在特点上有很大的差异，主要表现在以下方面：•电流方向：交流电源的电流方向不断变化，直流电源的电流方向恒定不变。
•电压形式：交流电源的电压是周期性变化的正弦波形式，直流电源的电压是恒定不变的直流形式。
•应用范围：交流电源适用于长距离输电和家庭用电，直流电源适用于电子设备和电池充电等领域。
一体化电源系统简介
邢耀达
目录
一 一体化电源系统简介 二 系统构成及工作原理
交流电源 直流电源 通信电源 UPS电源
三 系统性能及指标
一、一体化电源系统简介
1.1 一体化电源系统的概念 一体化电源：（Integrated Power Supply Equipment） 将直流电源、电力用交流不间断电源（UPS）和电力用逆变 电源（INV）、通信用直流变换电源（DC/DC）等装置组合为一体， 共享直流电源的蓄电池组，并统一监控的成套设备。 该组合方式是以直流电源为核心，直流电源与上述任意一种 电源所构成的组合体，均称为一体化电源设备。 ——DL/T1074-2007《电力用直流和交流一体化不间断电 源设备》
直 流 电 源
三充两电运行方式
+- MM HH ABCN ~ C C QF24 A B B2PA1- A A + . . . QF22 ~ CC - . BB . . + A A V 2PV1 QF21 QF23 ATS-2 只 A 4 2PA2 0 1 . . h - . A 0 + 0 5 QS2 / V - 2 V 2PV2 + QF25 5 A 1 0 K 4 M / - V 1 ABCN 0 1 1 K 1 M ~ CC QF34 A BB3PA1- A A + . . . QF32 ~ CC - BB + A +- A MM V HH 3PV1 QF31 QF33 ATS-3 - + QS1 只 A 4 1PA2 0 1 h - A 0 + 0 5 . QS1 / . . V - 2 V 1PV2 + QF15 ABCN ~ CC QF14 A BB1PA1- . . A A . + . . . QF12 ~ CC - BB + A A V 1PV1 QF11 QF13 ATS-1
交直流一体化电源系统
GQH-T交直流一体化电源系统产品简介：GQH-T交直流一体化电源系统是泰昂能源推出的将交流电源（AC）、直流操作电源（DC）、电力专用交流不间断电源（UPS）和电力专用逆变电源（INV）、通信用直流变换电源（DC-DC）等变电站站用电源一体化设计、一体化配置、一体化监控的电源系统。
系统概述：GQH-T交直流一体化电源系统是泰昂能源推出的将交流电源（AC）、直流操作电源（DC）、电力专用交流不间断电源（UPS）和电力专用逆变电源（INV）、通信用直流变换电源（DC-DC）等变电站站用电源一体化设计、一体化配置、一体化监控的电源系统。
该系统对站用电源进行全面整合：将站用交流电源系统、直流电源系统、逆变电源系统、通信电源系统统一设计、监控、生产、调试、服务；通过一体化监控模块将站用电源各子系统通信网络化，实现站用电源信息共享，建立数字化电源软件平台；通过将站用电源所有开关智能模块化，集中功能分散化，实现模块外无二次接线，无跨屏二次电缆，建立数字化电源硬件平台；一体化监控模块通过以太网接口、IEC61850规约与上位机系统通信，使站用电源系统成为开放式系统。
适用范围：A、数字化变电站/绿色变电站/智能化变电站/程序化变电站；B、6kV~1000 kV各种电压等级常规变电站。
应用价值1、实现电源网络化、智能化，一体化程度更高实现在一个平台上对整个电站电源的交与直流系统、逆变电源系统、通信进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。
A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规约接入综自/调度系统；B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现站用电源“四遥”功能；C、统一的信息共享平台，可以提高电源综合自动化应用水平，进行电源协调联动、状态检修等深层次开发应用。
2、电源更加安全可靠一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免电源的安全隐患。
研究直流电源和交流电源的特点
研究直流电源和交流电源的特点一、直流电源的特点1.直流电源的电流方向保持不变，即电流始终从正极流向负极。
2.直流电源的电压值相对稳定，波动较小。
3.直流电源的输出电流与负载电阻成反比，即负载电阻越大，输出电流越小；负载电阻越小，输出电流越大。
4.直流电源的输出功率与负载电阻成正比，即负载电阻越大，输出功率越大；负载电阻越小，输出功率越小。
5.直流电源的效率较高，一般可达80%以上。
6.直流电源的稳定性和可靠性较高，不易受到电网波动和电磁干扰的影响。
二、交流电源的特点1.交流电源的电流方向不断变化，即电流从正极流向负极，然后又从负极流向正极，形成周期性的变化。
2.交流电源的电压值波动较大，存在电压峰值和有效值等不同的电压参数。
3.交流电源的输出电流与负载电阻成正比，即负载电阻越大，输出电流越小；负载电阻越小，输出电流越大。
4.交流电源的输出功率与负载电阻成正比，即负载电阻越大，输出功率越大；负载电阻越小，输出功率越小。
5.交流电源的效率相对较低，一般为50%左右。
6.交流电源的稳定性和可靠性较低，易受到电网波动和电磁干扰的影响。
三、直流电源和交流电源的比较1.直流电源的电流方向不变，交流电源的电流方向不断变化。
2.直流电源的电压值稳定，交流电源的电压值波动较大。
3.直流电源的输出电流与负载电阻成反比，交流电源的输出电流与负载电阻成正比。
4.直流电源的输出功率与负载电阻成正比，交流电源的输出功率与负载电阻成正比。
5.直流电源的效率较高，交流电源的效率相对较低。
6.直流电源的稳定性和可靠性较高，交流电源的稳定性和可靠性较低。
四、应用场景1.直流电源广泛应用于电子设备、通信设备、电力电子设备等领域。
2.交流电源广泛应用于家庭、办公室、工厂等日常生活和工业生产领域。
通过对直流电源和交流电源的特点进行研究，我们可以了解两种电源的差异和应用场景，从而在实际生产和生活中选择合适的电源类型。
习题及方法：知识点：直流电源的特点题目：下列哪个选项描述了直流电源的特点？A. 电流方向保持不变B. 电流方向不断变化C. 电压值波动较大D. 电压值相对稳定根据直流电源的特点，我们知道直流电源的电流方向保持不变，因此选项A正确。
交直流一体化电源系统优化设计
交直流一体化电源系统优化设计随着电子设备的不断发展和普及，对于电源系统的稳定性和性能要求也越来越高。
传统的直流电源系统和交流电源系统各有其优势和不足，而交直流一体化电源系统则兼具两者的优点，具有更好的稳定性和高效性能。
本文将探讨交直流一体化电源系统的优化设计，以提高其性能和稳定性。
一、交直流一体化电源系统的基本结构交直流一体化电源系统是指在电源系统中同时具备交流和直流的特性，能够提供兼容交直流设备的电源输出。
其基本结构包括交流输入、直流输入、整流变换、逆变变换、稳压输出等多个部分。
交流输入主要是从市电或者发电机组等交流电源中获得电能，而直流输入则是通过太阳能光伏板或者蓄电池等直流电源获得。
整流变换部分用于将交流电源转换为直流电源，逆变变换部分用于将直流电源转换为交流电源，而稳压输出则用于输出稳定的电压和电流给设备使用。
1. 适用性广泛：交直流一体化电源系统可以适配多种类型的电源输入和输出要求，能够提供兼容交直流设备的电源输出，具有更广泛的适用性。
2. 能效高：交直流一体化电源系统采用了高效的能量转换技术，能够最大程度地提高能源利用效率，降低能源浪费。
3. 稳定性强：交直流一体化电源系统采用了先进的稳压技术和过载保护技术，能够提供更稳定和可靠的电源输出，并确保设备的正常运行。
4. 节能环保：交直流一体化电源系统可以与可再生能源设备结合使用，如太阳能光伏板、风力发电机等，能够减少对传统能源的依赖，达到节能环保的效果。
1. 输电线路优化：在交直流一体化电源系统设计中，需要合理设计和布置输电线路，减小线路损耗，提高输电效率，同时要根据系统的容量和负载特性选择合适的导线截面和绝缘等级，确保输电线路的安全和可靠性。
2. 整流逆变器优化：整流逆变器是交直流一体化电源系统的核心部分，需要采用高效的功率半导体器件、先进的PWM控制技术和磁性元件，以提高整流逆变效率，降低热损耗，提高系统的稳定性和可靠性。
3. 输出稳压设计：在交直流一体化电源系统设计中，输出稳压是非常重要的一环，需要采用先进的稳压器件和控制技术，确保系统能够在负载变化和电网扰动的情况下提供稳定的输出电压和电流。
交流电源和直流电源的区别和优点
交流电源和直流电源的区别和优点
生活中的两种基本用电方式是交流电和直流电，那么这两者之间到底有什么区别呢？整理了二者的区别和各自的优点，大家快来了解一下吧！交流电源和直流电源的区别1、本质区别：直流电在一定时间范围内，电流大小和方向保持不变，而交流电其电流大小和方向呈现周期性变化。
2、直流电输电方式优于交流输电方式，而交流输电方式代替直流输电，在电发展史上只仅仅是技术的原因。
故，日常生活中所见的输电以交流输电方式为主。
交流电源和直流电源的优点交流电源的优点：交流电主要优点体现在发电及配电方面，采用电磁感应原理的交流发电机，可比较经济的将化学能、机械能及其它形式的能转为电能。
相比于直流电，造价较为低廉，还有交流电可以很方便的通过变压器来升降压，从而给配送电能带来极大方便。
总得概括就是，交流电获取方式比较容易、输送电能造价比较低廉、变压很便捷。
直流电源的优点：直流电优点主要在输电方面体现出来，在输送相同功率的直流电时，直流电输送线材相比交流电，节省线材为交流电的2/3~1/2。
直输流电系统因故障损失，相比于交流电其损失比交流电小。
直流输电时两侧交流系统无需同步运行。
在输电线路中，直流输电没电容电流产生，而交流输电线路存在电容电流，容易引起损耗。
什么是电路中的直流和交流电源
什么是电路中的直流和交流电源电路中的直流和交流电源电路中的直流和交流电源在电工领域中扮演着重要的角色。
直流（Direct Current，简称DC）是电流方向保持不变的电流，而交流（Alternating Current，简称AC）是电流方向以一定频率周期性地改变的电流。
在本文中，我们将深入探讨直流和交流电源的定义，特点以及应用领域。
一、直流电源的定义和特点直流电源是指输出直流电的电源装置。
它通过电池、直流发电机或者整流电路等设备将交流电转换成直流电。
直流电源的特点包括：1. 电流方向恒定：直流电源提供的电流在电路中的方向始终保持不变，电子从正极流向负极。
2. 电压波动小：直流电源输出的电压相对稳定，不会出现频繁的变化。
3. 适用于需要稳定电压的设备：由于直流电源的电压波动小，因此更适用于对电压要求较高的设备，如计算机、电子器件等。
二、交流电源的定义和特点交流电源是指输出交流电的电源装置。
通过发电厂的发电机产生的交流电，经过输电线路传输到家庭、工厂等地供电使用。
交流电源的特点包括：1. 电流方向周期性变化：交流电源提供的电流方向以一定频率周期性地改变，正负电荷不断交替。
2. 频率稳定：交流电的频率通常为50Hz或60Hz，这种稳定的周期性变化使得交流电源广泛应用于各种电器设备。
3. 传输距离远：交流电源适合进行远距离输电，因为其可以通过变压器进行电压的升降，实现电能的高效传输。
三、直流电源的应用领域直流电源由于其稳定的电压输出和电流方向恒定的特点，在许多领域得到广泛应用，包括但不限于：1. 电子设备：直流电源常用于计算机、电视、音响等电子设备，为它们提供稳定的电源供应。
2. 通信设备：无线电、手机、通信基站等设备都依赖于直流电源，以保证通信的稳定性。
3. 新能源领域：太阳能光伏发电系统和风力发电系统中使用的电池组都是直流电源。
四、交流电源的应用领域交流电源由于其远距离传输的优势和能够通过变压器进行电压升降的特点，广泛应用于以下领域：1. 家庭用电：家庭的电力供应通常采用交流电源，为家庭中的灯具、电视、电冰箱等提供稳定电力。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨随着电力系统的发展和改进，传统的变电站设备逐渐变得过时和不足以满足现代电力需求。
为了提高电力系统的性能和稳定性，越来越多的变电站开始采用交直流一体化电源系统。
这种系统集交流和直流两种电源形式于一体，能够更好地满足变电站对不同电源类型的需求，并提高系统的可靠性和灵活性。
一、设计原则1.多元化电源输入：交直流一体化电源系统应具备多种电源输入接口，可以接入不同类型的交流和直流电源，以保证系统在不同工作环境下的稳定运行。
2.电源管理与控制：系统应具备完善的电源管理和控制功能，能够实现对不同电源的实时监控和调节，以保证系统的稳定性和安全性。
3.流程优化和节能减排：设计时应考虑系统的整体结构和流程，优化系统运行模式，以减少能源消耗和减少排放，达到节能环保的目的。
4.可靠性和可维护性：设计时应考虑系统的可靠性和易维护性，配置多重备份和故障自检功能，以保证系统在任何情况下都能够稳定运行。
二、应用场景1.新能源接入：随着新能源如风能、太阳能等的快速发展，变电站需要具备适应新能源接入的能力，交直流一体化电源系统能够更好地满足这种需求。
2.电力负载大波动需求：在电力负载波动较大的情况下，传统的交流电源系统可能无法满足需求，而交直流一体化系统能够更好地适应负载波动，保证系统的稳定性。
3.特殊环境需求：在一些特殊环境中，如航空、船舶等领域，对电源的要求可能会有所不同，交直流一体化电源系统能够更好地适应这种特殊需求。
4.大型工业生产场所：大型工业生产场所对电力需求往往比较高，需要一个稳定可靠的电源系统来保证生产的正常进行，交直流一体化系统能够更好地适应这种需求。
三、总结交直流一体化电源系统作为电力系统的新兴技术，具有很大的发展潜力和广泛的应用前景。
通过合理设计和部署，可以提高系统的稳定性和可靠性，满足不同环境下的电力需求。
未来随着电力系统的进一步发展，交直流一体化电源系统将会成为主流的电源系统形式，为电力系统的高效运行和发展做出更大的贡献。
变电站交直流一体化电源系统的设计与应用探讨
变电站交直流一体化电源系统的设计与应用探讨1. 引言1.1 背景介绍随着电力系统的快速发展和现代化建设，变电站作为电力传输的重要枢纽，在电网运行中扮演着至关重要的角色。
在传统的变电站设计中，交流供电是主要形式，但随着电力需求的增加及新能源的大规模接入，直流技术在变电站中的应用也日益受到关注。
传统的交流供电系统存在输电损耗大、稳定性差、占地面积大等问题，而直流系统具有输电效率高、稳定性强、占地面积小等优点。
将交流与直流一体化，构建交直流一体化电源系统成为了当前电力系统建设的一个趋势。
通过将交流系统和直流系统相结合，实现电力输送的高效、稳定和可靠运行。
本文旨在对变电站交直流一体化电源系统的设计与应用进行探讨，结合设计原则与方法、关键技术探讨、案例分析和系统优势等方面，探讨交直流一体化电源系统在电力系统中的应用前景和发展趋势。
1.2 研究意义变电站交直流一体化电源系统是当前电力系统中一个重要的技术发展方向，其具有很高的实用价值和研究意义。
随着我国经济的快速发展和电力需求的增加，传统的交流电源系统已经不能满足对电力的高品质、高可靠性和高效率的需求。
引入直流电源技术，将直流与交流系统相结合，可以提高供电系统的灵活性和稳定性，提高电能利用率，提高电网的运行效率。
变电站交直流一体化电源系统的研究可以促进电力系统的智能化和自动化发展，推动智能电力网的建设。
通过对系统优势的深入分析和探讨，可以为电力系统的升级改造提供新的思路和技术支持，推动电力行业的技术创新和发展。
研究变电站交直流一体化电源系统具有重要的现实意义和深远的发展意义，对促进电力系统的现代化建设和可持续发展具有重要的推动作用。
深入研究该领域的设计与应用探讨对于推动电力系统的发展和提升电力供应质量具有重要的意义和价值。
1.3 研究目的研究目的：本文旨在探讨变电站交直流一体化电源系统的设计与应用，通过对系统的概述、设计原则与方法、关键技术探讨、案例分析以及系统优势的分析，以期为相关领域的研究与应用提供参考。
变电站交直流一体化电源系统设计
变电站交直流一体化电源系统设计交直流一体化电源系统是变电站系统的重要组成部分，电源系统设计是否合理将会直接影响到智能变电站自身的性能。
当前传统变电站还存在着不少问题，连续供电以及安全可靠性等问题都是值得研究的。
本文将结合交直流一体化电源特点以及现状来分析该系统的设计。
标签：变电站；交直流；电源系统设计交直流一体化电源系统是一种新型的专业地电源系统，该系统的应用能够把直流电源和交流电源进行有效地系统整合，能够形成统一的电源化系统。
交直流电源的统一对于变电站未来性能的提升具有极为重要的意义，它的应用将能够使得变电站运行的更加方便，技术上也将会更加先进。
在今后为了进一步提升变电站的运行水平就必须要加强该电源系统的研究，科学设计该系统。
一、交直流一体化电源系统特点交直流一体化电源实际上就是把各种电源结合到了一起，通过统一监视控制来起作用。
详细分析当前交直流一体化电源系统就会发现它具有以下几个特点：一是安全性和经济性得到有效提高。
与传统电源设备相比，交直流一体化电源系统检修起来更加方便。
这主要是因为该电源系统采用的是全模块设计，系统的绝缘防护功能得到了有效提高。
不用停电时就可以实现对一般店里故障模块的更换。
此外该系统本身是没有跨越二次电缆以及外引二次接线的。
单个模块是能够进行独立检修的。
二是整合了电源系统，更有助于实现智能化和网络化。
电源系统的一体化能够实现对整个变电站各个电源的监控和分析。
能够有效解决各个电源之间的通信兼容问题，这对于提升变电站的智能化程度是有非常重要的意义的。
三是管理水平得到有效提高。
当前交直流一体化电源系统的建设能够实现更加快捷、及时以及准确的管理。
工作人员通过观察系统设置的各种数据来进行历史数据管理、报警处理等工作。
在该系统的实现过程中所有的设备都是由统一厂家来供应的，这在一定程度上就很容易解决所有站用电源问题。
二、当前传统变电站存在的问题交直流一体化电源本身是分成二次直流系统、交流系统、通信电源系统、UPS电源以及各个子系统的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力交直流一体化电源系列产品简介
电力交直流智能一体化电源系统是将交流电源、直流电源、电力UPS、通信用直流变换电源(DC／DC)及事故照明等装置组合为一体，共享直流电源的蓄电池组，并统一监控的成套设备，智能一体化电源系统采用智能模块化设计,由统一的微机监控系统监控：直流电源、电力UPS电源、交流电源、通信电源及事故照明的各种模拟信号和开关信号，由总监控单元统一状态显示和故障处理，并可根据蓄电池组的实际运行情况进行均充、浮充自动转换，完全实现电池智能管理。
系统采用分散控制系统，模块化结构，组屏简单，配置灵活，统一化管理，冗余备份方式，极大地提高了系统的可靠性。
一、其具有高可靠性、高智能化的特点如下：
1、实现电力电源网络化、智能化，一体化程度更高
实现在一个平台上对整个电力电源的UPS、直流系统、交流电源、应急照明系统、通信、有源逆变进行监控，解决由不同供应商提供的各独立电源通信规约兼容等问题，提高系统网络化、智能化程度。
A、各子系统智能设备通过通信网络接入一体化监控器，一体化监控器1个通信口、一种规约接入综自/调度系统；
B、可以在一个位置实时查看各子系统的电量、开关状态、事件信息等，可修改系统参数、运行方式、遥控开关，实现电力电源“四遥”功能；
C、统一的信息共享平台，可以提高电力电源综合自动化应用水平，进行电力电源协调
联动、状态检修等深层次开发应用。
2、电力电源更加安全可靠
一次、二次设备均采用成熟可靠技术，其本身没有任何技术风险，通过一体设计可以有效避免电力电源的安全隐患。
A、蓄电池一体化设计，避免了UPS蓄电池与通信电源蓄电池维护不精细、损坏不能及时发现的问题；
B、可以对电力电源故障进行综合分析，及时发潜在问题；
C、可以实现对电力电源共性隐患进行统一处理，如：统一防雷配置、统一波形优化处理等。
3、提高电力电源管理水平
一体化电源便于集中管理全站电源系统，提供电力电源的整体管理水平。
由一组维护人员同时管理、维护全站电源，便于统一调配人力资源；将交流电源、通信电源、UPS、应急照明等纳入变电的巡检范围，便于对信息的进行综合分析，及时发现事故隐患，利于维护、事故分析，降低设备维护运行成本。
二、交直流一体化电源组成：
1、交流系统
用于发电厂、变电站、厂矿企业中作为交流50Hz，额定电压380V及以下的低压配电系统中动力、配电、照明之用。
1)闭锁功能
采用自动转换开关ATS，带机械电气双闭锁功能，同时一体化电源智能控制模块还带有电气闭锁，确保任何情况下，两路电源不至于碰撞。
2)正常运行方式
方式1：＃1进线电源为主供电源，#2进线电源为热备用电源。
方式2：＃2进线电源为主供电源，#1进线电源为热备用电源。
3)安全自投功能
保证主供电源无电压，且热备用电源电压正常时才能投入热备用电源。
自动投入装置应延时动作（延时时间可整定，整定范围：0～30秒），并且自动作一次。
当交流工作母线故障时或手动断开工作电源时自动投入装置均不应动作。
主供电源恢复供电后，应发预告信号。
自动投入装置动作后应发预告信号。
4)自恢复功能
主供电源消失后又恢复，系统应自动恢复主供电源供电。
5)检修状态功能
可通过ATS选择开关，将开关置于“手动”位，方便检修人员对控制部分进行维修。
6)通讯功能
综自系统可在后台更改运行模式、查看电气参数、查看事件记录等。
7) 遥控功能
对ATS自动转换开关具有遥控功能，可在远方变更当前运行模式。
8)监控功能
——状态监视
监测ATS开关位置状态，自投装置动作、装置故障告警、母线电压异常告警、站用电源消失告警、馈线开关报警等。
——电气量远方监测与显示
采用一体化电源智能控制器。
可监测母线三相电压、三相电流、有功功率、无功功率、频率、功率因数、电度等电气参量。
——事件记录
告警事件记录、装置动作事件记录信号。
9)保护功能
——零序过流保护
——过负荷保护。
2、直流操作电源
直流操作电源是在站用交流电源正常和事故状态下都能保持可靠供电给变电站内所有控制、保护、自动装置等控制负荷和各类直流电动机、断路器合闸机构等动力负荷的电源。
1）直流监控模块
能根据蓄电池充电曲线控制充电模块输出，进行强充、均充、浮充自动转换，定期均衡充电。
具备放电功能。
能根据设定产生过压、过流、低压等告警信号对蓄电池的过充电、过放电自动保护。
自动巡检、故障自动显示、报警。
交流断电时自动控制向母线供电，确保继电保护、自动装置、高压开关均有控制和操作电源；来电时自动控制投入充电具备与一体化监控器连接的通信接口。
2）充电模块
-三相
286V
超强的隔离性能，电磁兼容性好：
输入、输出内置2级共模和差模滤波电路用以抑制电网中的谐波对电源的干扰．使得因高频开关状态带来的高频谐波分量减少，同时降低EMI ，减少对环境的污染。
三相三线电压输入，三相电流平衡：
无须零线，可避免缺相时零线发热，缺相时，可半载输出，使系统工作更安全可靠。
采用国际最新软开关技术，效率高：效率高达95%。
采用无级限流工作方式，电池充电限流精度高：电流可0～100%线性可调，模块内部的高速电压环和高速电流环，使系统运行更稳定。
可带电插拔：在线维护，方便快捷。
完善的保护、告警措施：模块内部含有过压保护、欠压告警、过流保护、过温保护等措施。
内置CPU：模块内置CPU，与监控采用集散式控制方式，具有通信方便，抗干扰能力强电源模块采用自冷、智能风冷兼容形式：高级铝合金压铸模散热外壳，风扇采用负载电流和温度联合控制的方式，噪声低、灰尘少、体积小，集中了自冷和风冷的优点。
3）直流绝缘监测模块
监测正、负极母线对地的电压值和绝缘电阻值及支路绝缘情况。
4）电池监测模块
电池监测模块能在线测量每一个电池的工作状态，包含电压电流内阻状态等，判断性能是否正常；发现有性能不好的电池发出告警，并提供故障电池的准确位置。
3、电力UPS电源
电力UPS电源由整流器，逆变器，静态开关，手动维修旁路开关，本机液晶监视器，本机诊断系统组成。
正常运行，由交流输入供应负载电源，一旦交流输入消失，无延时切换到
直流输入供电，保证监控计算机等负载不受影响。
电力UPS不配置独立蓄电池组，与直流电源共用蓄电池组，UPS装置作为直流系统的负荷之一，并且实现了直流与交流输入和输出的电气隔离，以及高精度的稳压稳频逆变输出，是真正意义上的干净电源。
电力专用UPS电源典型系统结构图
在可靠性要求更高的变电站中，可采用1+1双机热备份或者N+1多机热备份方式供电。
4、通信用48 V电源
利用DC／DC电源变换装置代替原通信专业48 V蓄电池电源系统，将DC／DC装置作为直流系统的一个负荷考虑。
它同样是取消了配套的蓄电池组，从站内直流控制电源系统的蓄电池组取得直流电，经高频变换输出满足通信设备要求的48V控制电源。
DC-DC变换器不但实现了直流输入与输出的电气隔离，而且通过模块的并联冗余，可以获得很高的可靠性，绝缘及耐压也满足电力系统的特殊要求。
通信电源解决方案：通信设备直接采用220V或110V电源模块，通信电源从两组直流母线直接拉两路专用馈线至通信机柜，并在通信柜进行两路电源自动切换。
二、一体化监控功能及特点
整机采用分布式监控系统，所有模拟量和开关量在底层处理后，通过数字通讯传送到监控单元，抗干扰能力强。
同时这种工作方式使系统扩容方便，可根据用户的需求配置。
主要特点：
1、集散式监控系统，使监控模块工作更快捷、更稳定，并且监控单元按电源三级监控系统的思想设计，负责收集、处理、上传配电、模块各监控板的数据，装置能根据直流系统运行状态，综合分析各种数据和信息，对整个系统实施控制和管理。
监控系统功能模块化设计，任意部分故障，不影响其它部分正常工作，可靠性高，便于维护更换，与成套装置中各子系统通信，并可与上位机通信，有三种可选后台通讯规约（CDT,MODBUS,IEC61850）供用户选择。
2、大屏幕彩色液晶触摸显示器，人机对话友好，可实时显示、修改各种信息及参数，采用多层密码保护，操作和设置的自动纠错，强大的在线帮助，智能化的电池管理，大容量历史告警记录等功能，形象的原理图动态显示，直观清晰的显示各部件、设备的运行状态和告警信息。
便于维护人员对设备的维护和故障点的查找。
3、USB数据下载功能, 通过USB数据口导出直流数据、电池数据、绝缘数据和放电数据等历史数据，便于系统运行情况的数据分析。
4、历史曲线显示功能：可现实一个月内的蓄电池电压电流、正负母线绝缘电压、电阻历史曲线记录。
三、结构特性
●机柜采用高强度冷轧钢板焊接式框架结构，组装灵活。
前门采用5mm钢化玻璃门，透视
度高，高贵大方。
内部采用单元式组合，接线方便灵活，工艺结构合理，维护方便。
