CAD制作自定义填充图案

cad怎么创建自定义填充图案

cad怎么创建自定义填充图案在CAD中有时常常找不到合意的填充图案?那么大家知道cad怎么创建自定义填充图案吗?下面是店铺整理的方法，希望能给大家解答。

cad创建自定义填充图案的方法：下载插件后，文件夹里的一些文件：注：下载文件后，杀毒软件，可能会报警，这些不出名的小软件都这样。

如果被杀了，可以按上图取回文件。

或重新下载。

不给杀毒软件删除，添加为可信程序。

对了，下载方法：/wjgx/content.phpArticleid=996&c=0 06002#tc_qz_original=38969445文件下载后，先打补丁。

打开CAD软件，添加一个新路径，找到该插件存放的位置。

在CAD软件中点菜单：工具→加载应用程序，如图：打开窗口后，点击选择"yqmkpat.vlx"加载进去点击《加载》后，提示框内显示：已成功加载yqmkpat.vlx。

就可以点《关闭》了。

回到软件原版面后，软件已经提示：制作填充图案工具 yqmkpat.vlx(v1.3) 加载成功!键入 yqmkpat 或 mp 即可发动制作程序(按矩形长边1mm重复).键入 yqmkpat1 或 mp1 即可发动制作程序(按实际大小1:1制作).表明加载成功。

接下来，得自己先画图案，来个最简单的，做个800X800瓷砖的填充图案，就先画横竖800条各一条，如图：再键入命令《mp1》发动制作程序，弹出一个保存填充图案的框，就可以写上想要做的这个填充图案的名称了。

文件你可以写800X800点保存后，按提示操作：先选择对象选择左下角横向重复间距选择(再点一次左下角，再点右下角)(先点哪个角都行)：竖向重复间距选择：一个800X800瓷砖填充图案完成啰，就那么简单!看看填充的效果如何：打开图案填充编辑器，找到我们之前做的800X800文件。

比例之前我们做的是1：1，所以也是要选1。

填充后，分解填充图案，量一下尺寸看看，就是800的，如下图为了方便使用很多种尺寸瓷砖，你可以做一个1X1的，以后要什么尺寸，只要比例对，尺寸就对了。

编写CAD自定义填充图案(水泥稳定碎石)的详细过程

编写CAD自定义填充图案（水泥稳定碎石）的详细过程首先，关于CAD自定义填充的文件格式可以参考网络上相关资料。

接下来进入正题1.先确定基本图元，如图：为什么这样确定，见下图见上图那绿线：三角形60度的那条线在绿线长度范围内是一个循环，所以这样确定了基本图元。

2.需要循环的一些直线图元，在这个里面，需要编写的直线我在下面图中都表示出来了，见下图如图：需要编写的直线为两条60度的绿线、两条120度的洋红色线、两条0度的红线、两条90度的黄色线。

一共8条线。

3.接下来就开始编写啦，先从最简单的两条90度的黄线开始。

首先沿直线方向建立自定义坐标系，如图：以基准黄线向上方向沿着直线建立自定义坐标系，那这个时候下一个循环的黄线（见图），相对基准黄线的相对距离是：x:0;y:+12.当如图设置第一个三角的左下角坐标为（0，0），那这个时候基准黄线的起点为（-4，0），而一个基本图元中黄线的长度为20.7847；所以这条线的代码就定了。

写成：90，-4，0，0，12，20.7847，0对于上面还有个解释下：90是角度，最后面两个。

20.7847和0，正数表示这个地方有直线，负数表示没有。

0表示点。

那这条直线将一直延伸，中间没有断开，所以他的长度就是这个基本单元的长度，就是20.7847。

（详细每个地方的意思可以参考网络，不过从我上面那里面对应着图看也能看出来）；同理，可以得到图3中另外一条直线的代码：90，-2，0，0，12，20.7847，0接下来写60°的那条直线，同样先作自定义坐标系，如图：为了表示清楚循环直线之间的相对位置，我把两直线用绿线表示出来了，见下图：如图：两条循环直线在两个图元间的相对位置如图，那接下来只要求得他们基准点的相对距离就OK啦。

见下图那A点到B点的相对位置就是（-12，6.9282），相对位置得到了，那接下来就要看在一个单位图元中，这条直线的情况，看他在这个直线方向上哪段有直线，哪段没有直线，有直线的长度计为正，没有就计为负值。

cad如何创建自定义填充图案

cad如何创建自定义填充图案
有时候CAD中的填充图案不够用，那么大家知道cad如何创建自定义填充图案吗?下面是店铺整理的方法，希望能给大家解答。

cad如何创建自定义填充图案的方法：
首先在网上下载cad填充图例，然后解压待用。

找到cad安装位置。

在cad安装文件夹内，找到Support文件夹
打开Support文件夹后，新建一个文件夹，名字改为图案填充。

将解压好的填充图例复制到图案填充这个文件夹中。

打开cad，选择工具栏——选项。

在选项对话框里，步骤1：选择“文件”;步骤2：选择“支持文件搜索路径”;步骤三：选择“添加”;步骤4：将“图案填充”所在文件夹路径复制到出现的方框中;步骤5：点击确定。

然后关闭cad，重新启动cad后，就可以进行自定义图案填充了。

CAD中创建填充图案的方法

CAD中创建填充图案的方法在CAD软件中，填充图案是一种常见的设计元素，可以用于装饰图纸、强调特定区域或创建特殊效果。

本教程将向您介绍一些AE软件中创建填充图案的方法和使用技巧。

第一种方法是使用CAD软件内置的填充图案。

许多CAD软件都提供了一些常用的填充图案，如实心、方格、斜线等。

您可以通过选择对象，然后在填充属性中选择所需的图案来将其应用于对象。

您还可以调整图案的大小、角度和密度，以满足不同的设计需求。

第二种方法是使用自定义填充图案。

CAD软件支持导入自定义填充图案文件，您可以在网上找到各种各样的填充图案文件。

首先，您需要将图案文件保存到计算机上的特定位置，然后在CAD软件中选择“导入填充图案”选项，并浏览到所保存的文件。

一旦导入成功，您可以在填充属性中选择新导入的图案，然后应用到对象上。

第三种方法是使用几何图形创建填充图案。

CAD软件提供了许多几何图形工具，如直线、圆、多边形等，您可以使用这些工具绘制出您想要的几何形状，然后将其组合成一个填充图案。

在绘制图形时，您可以使用各种绘图命令来控制线条的长度、角度和间距，以创建不同的图案效果。

另外，如果您想要创建更加复杂的填充图案，CAD软件还提供了一些高级功能。

例如，您可以使用阵列命令来快速复制和平铺填充图案，以创建重复出现的图案。

您还可以使用修剪和延伸命令来调整图案的边界和形状，以满足设计的需要。

除了上述提到的填充方法，CAD软件还提供了一些其他的填充工具，如渐变填充和图像填充。

渐变填充可以创建颜色逐渐变化的效果，可以用于柔和过渡和阴影绘制。

图像填充则可以将外部图像文件作为填充材质，使填充区域呈现出图像的纹理和细节。

在使用填充图案时，还需要注意一些技巧和注意事项。

首先，选择适合设计风格和目的的填充图案。

如果图案过于繁杂或密集，可能会干扰对象的可读性和识别性。

其次，保持一致性和协调性。

在一个项目中使用相似或相同的填充图案，可以增加整体的视觉统一性。

自定义CAD添加填充图案的方法

自定义CAD添加填充图案的方法使用“bhatch”命令绘制填充图案，同线型一样，AutoCAD中的填充图案也是以图案文件（也称为图案库）的形式保存的，其类型是以“.pat”为扩展名的ASCII文件。

可以在AutoCAD中加载已有的图案文件，并从中选择所需的填充图案；也可以修改图案文件或创建一个新的图案文件。

同线型文件一样，在AutoCAD 2002版本中也提供了两个图案文件，即AutoCAD主文件夹的“SUPPORT”子文件夹中的“acad.pat”和“acadiso.pat”，这两个文件分别包含有69种填充图案（包括8种ANSI图案，14种ISO图案和47种其它预定义图案）。

以“acad.pat”文件为例来介绍填充图案的定义和定制。

提示AutoCAD 2000i和2002中提供的填充图案在AutoCAD 2000的基础上增加了一种名为“GRAVEL”的图案。

32.2.2 填充图案的定义1.填充图案定义格式与线型定义类似，填充图案的定义由标题行和模式行两部分组成。

(1) 标题行：由填充图案名称和填充图案描述组成，标题行以“*”为开始标记，填充图案名称和描述由逗号分开，其格式为：*pattern-name [, description]（“填充图案名称[，填充图案描述]）(2) 模式行：由图案直线定义和填充线的控制信息组成，一个填充图案中可以定义多种类型的图案直线（AutoCAD对图案直线的数量没有限制。

），其格式为：angle, x-origin, y-origin, delta-x, delta-y [, dash-1 , dash-2, ...]其中各项意义如下（见图32-5）：angle：填充线图案直线与水平方向的夹角。

x-origin、y-origin：第一条图案直线经过的坐标点。

delta-x：相邻的两条图案直线沿画线方向上的偏移值。

delta-y：相邻的两条图案直线之间的偏移值。

dash-1, dash-2, ...：图案直线的规格说明，与上节中简单线型的定义相同。

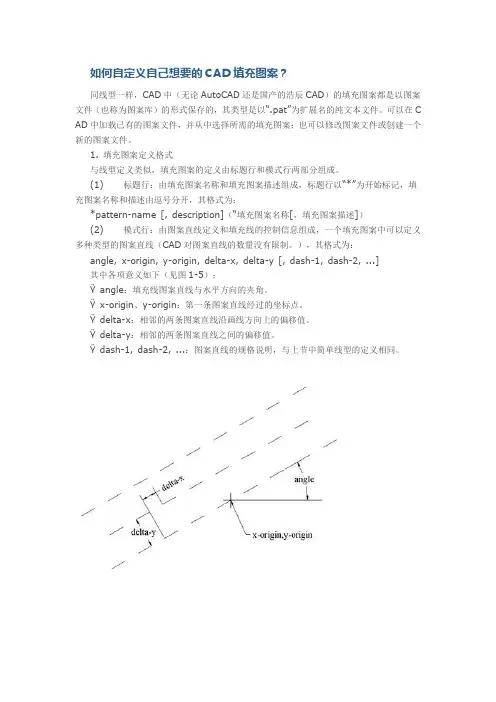

如何自定义自己想要的CAD填充图案1

如何自定义自己想要的CAD填充图案？
同线型一样，CAD中（无论AutoCAD还是国产的浩辰CAD）的填充图案都是以图案文件（也称为图案库）的形式保存的，其类型是以“.pat”为扩展名的纯文本文件。

可以在C AD中加载已有的图案文件，并从中选择所需的填充图案；也可以修改图案文件或创建一个新的图案文件。

1. 填充图案定义格式
与线型定义类似，填充图案的定义由标题行和模式行两部分组成。

(1) 标题行：由填充图案名称和填充图案描述组成，标题行以“*”为开始标记，填充图案名称和描述由逗号分开，其格式为：
*pattern-name [, description]（“填充图案名称[，填充图案描述]）
(2) 模式行：由图案直线定义和填充线的控制信息组成，一个填充图案中可以定义多种类型的图案直线（CAD对图案直线的数量没有限制。

），其格式为：angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]
其中各项意义如下（见图1-5）：
Ÿ angle：填充线图案直线与水平方向的夹角。

Ÿ x-origin、y-origin：第一条图案直线经过的坐标点。

Ÿ delta-x：相邻的两条图案直线沿画线方向上的偏移值。

Ÿ delta-y：相邻的两条图案直线之间的偏移值。

Ÿ dash-1, dash-2, ...：图案直线的规格说明，与上节中简单线型的定义相同。

CAD中快速创建和编辑多种图案填充的方法和快捷键

CAD中快速创建和编辑多种图案填充的方法和快捷键在CAD设计中，图案填充是一种常用的设计元素。

它可以用于填充实体、多边形或者特定区域，使设计更加丰富多样。

本文将介绍CAD中快速创建和编辑多种图案填充的方法和快捷键。

首先，我们需要选择合适的图案填充样式。

CAD提供了许多内置的图案填充样式，也可以根据需要进行自定义。

在创建图案填充之前，我们可以通过输入“hatch”或者点击绘图界面上的“填充”图标进入图案填充编辑界面。

1. 创建图案填充在图案填充编辑界面中，我们可以选择适合的图案填充样式。

CAD提供了多种选择，如全、角度、阶梯、0-90度、90-0度等。

我们可以选择其中一种样式，然后点击绘图界面上的鼠标左键，划定一个区域，即可完成图案填充的创建。

2. 编辑图案填充在创建好图案填充之后，我们可以对其进行编辑。

通过选中图案填充，可以看到编辑工具栏和属性面板中显示了图案填充的相关属性和编辑选项。

CAD提供了多种编辑选项，如旋转、缩放、移动、删除等。

我们可以根据需要选择相应的编辑选项进行调整。

3. 快捷键操作除了使用鼠标进行创建和编辑，CAD还提供了一些快捷键操作，可以更加高效地进行图案填充的创建和编辑。

下面是一些常用的快捷键操作：- E：编辑图案填充- H：创建图案填充- S：选择图案填充- R：旋转图案填充- S：缩放图案填充- M：移动图案填充- D：删除图案填充通过熟练掌握这些快捷键操作，可以大大提高图案填充的创建和编辑效率。

总结起来，CAD中快速创建和编辑多种图案填充的方法和快捷键是非常重要的技巧。

通过选择合适的图案填充样式，并利用快捷键进行快速操作，可以提高设计效率。

希望本文对您在CAD设计中的图案填充操作有所帮助。

如何在CAD中实现自定义图形填充

如何在CAD中实现自定义图形填充在使用CAD软件进行设计和绘图时，图形填充是一个非常重要的功能。

通过正确使用自定义图形填充，可以使设计图更具美感和表现力。

本文将介绍如何在CAD软件中实现自定义图形填充。

首先，在CAD软件中打开需要进行填充的图形。

选择你想要填充的区域，比如一个矩形或多边形。

接下来，点击CAD软件顶部的“编辑”菜单，找到并点击“填充和图案”。

这将打开一个填充和图案对话框。

在填充和图案对话框中，你可以选择不同的填充样式。

这些样式包括实心填充、网格填充、交叉线填充等等。

选择其中一个填充样式，以实现基本的填充效果。

如果你想要使用自定义的图形填充，可以在填充和图案对话框中选择“图案填充”选项卡。

然后点击“其他图案”按钮来打开图案编辑器。

图案编辑器提供了一系列的图形填充选项。

你可以选择不同的图案，比如方格、圆形、三角形等等。

你还可以调整图案的大小和密度，以满足你的具体需求和设计要求。

除了预设的图案填充选项外，你还可以使用自定义的图案填充。

在图案编辑器中，你可以导入自己设计的图案文件，比如一个矢量图形文件。

只需点击“导入”按钮，并选择你的图案文件进行导入。

一旦你导入了自定义图案文件，你就可以将它应用于你的设计图上。

选择你想要进行填充的区域，然后点击图案编辑器中的“应用”按钮。

CAD软件将会自动应用你选择的自定义图案填充效果。

此外，你还可以在图案编辑器中进行其他调整。

你可以改变图案的角度、缩放比例和偏移量，以获得你想要的最佳填充效果。

一旦你满意了自定义图形填充的效果，点击图案编辑器中的“确定”按钮，将填充效果应用到你的设计图上。

最后，记得在完成填充后保存你的设计图。

你可以将它导出为不同的文件格式，比如DWG或DXF，以便与他人共享和使用。

总结起来，实现自定义图形填充的步骤包括选择填充样式、打开图案编辑器、导入自定义图案文件、调整图案参数、应用填充效果和保存设计图。

通过正确使用CAD软件提供的图形填充功能，你可以使你的设计更加丰富多样和独特。

在cad中怎么填充自定义图案

在cad中怎么填充自定义图案
大家都知道CAD中的填充图案有时候不够就需要自己制作，那么大家知道在cad中怎么填充自定义图案吗?下面是店铺整理的在cad中怎么填充自定义图案的方法，希望能给大家解答。

在cad中填充自定义图案的方法
制作好要填充的样式，注意不能是块，也不能是PL线，总之你要他的线，不是的话请炸开。

找到天正里面的图块图案——图案管理
选择新建直排或者斜排图案，根据个人需要选择，这里我就演示直排的。

接下来是输入新的图案名字以及选择基点，横向和竖向偏移的长度，
最后回车或者空格就可以在图案管理中看到刚才所做的图案。

填充中找到我们做好的图案，就可以对所需要的地方进行填充了。

AutoCAD图案填充技巧

AutoCAD图案填充技巧导言：AutoCAD是一款常用的计算机辅助设计软件，广泛应用于建筑、土木工程、机械设计等领域。

图案填充是AutoCAD中常用的绘图技巧，能够使设计图纸更加美观和具有专业性。

本文将介绍几种AutoCAD图案填充的技巧和应用场景。

第一章：自定义填充图案自定义填充图案是AutoCAD中常用的填充技巧之一。

用户可以根据需求，创建自己喜欢的填充图案。

具体操作如下：1. 打开AutoCAD软件；2. 打开绘图界面，选择“插入”菜单下的“自定义填充”选项；3. 在弹出的对话框中，点击“图案文件”选项卡，选择“新建”按钮；4. 在新建图案文件对话框中，选择图案的大小、对齐方式等选项，并绘制所需的图案；5. 完成图案绘制后，点击“保存”按钮，保存图案文件。

第二章：调整填充图案的比例和旋转角度调整填充图案的比例和旋转角度可以让填充效果更加符合实际需求。

AutoCAD提供了多种方法来实现这一目标，如下所示：1. 选中需要调整填充图案的对象；2. 点击右键，在弹出菜单中选择“属性”选项；3. 在属性对话框中，找到“填充”选项，并点击相应的图标；4. 在填充对话框中，可以调整填充图案的比例和旋转角度，以及其他选项；5. 调整完成后，点击“确定”按钮，应用修改。

第三章：应用不同类型的填充图案AutoCAD提供了多种类型的填充图案供用户选择，以满足不同的绘图需求。

下面介绍三种常用的填充图案类型：1. 实体填充：使用实体填充可以给对象赋予实质感，例如给建筑物的墙体添加砖块纹理；2. 线条填充：线条填充适用于绘制网络图、地图等需要使用特定线型填充的场景；3. 位图填充：位图填充可以将图片作为填充图案，常用于插入公司标志、背景图片等。

第四章：应用偏移填充图案偏移填充图案是一种常见的应用技巧，可以在图案填充的基础上进行微调和个性化的设计。

具体操作如下：1. 绘制填充边界，并选择“区域”选项；2. 选择“编辑”菜单下的“填充偏移”选项；3. 输入偏移的距离，可以正负数值；4. 确定偏移方向和类型，并点击“应用”按钮；5. 完成填充偏移的设置后，点击“关闭”按钮。

编写CAD自定义填充图案(水泥稳定碎石)的详细过程

编写CAD自定义填充图案（水泥稳定碎石）的详细过程首先，关于CAD自定义填充的文件格式可以参考网络上相关资料。

接下来进入正题1.先确定基本图元，如图：为什么这样确定，见下图见上图那绿线：三角形60度的那条线在绿线长度范围内是一个循环，所以这样确定了基本图元。

2.需要循环的一些直线图元，在这个里面，需要编写的直线我在下面图中都表示出来了，见下图如图：需要编写的直线为两条60度的绿线、两条120度的洋红色线、两条0度的红线、两条90度的黄色线。

一共8条线。

3.接下来就开始编写啦，先从最简单的两条90度的黄线开始。

首先沿直线方向建立自定义坐标系，如图：以基准黄线向上方向沿着直线建立自定义坐标系，那这个时候下一个循环的黄线（见图），相对基准黄线的相对距离是：x:0;y:+12.当如图设置第一个三角的左下角坐标为（0，0），那这个时候基准黄线的起点为（-4，0），而一个基本图元中黄线的长度为20.7847；所以这条线的代码就定了。

写成：90，-4，0，0，12，20.7847，0对于上面还有个解释下：90是角度，最后面两个。

20.7847和0，正数表示这个地方有直线，负数表示没有。

0表示点。

那这条直线将一直延伸，中间没有断开，所以他的长度就是这个基本单元的长度，就是20.7847。

（详细每个地方的意思可以参考网络，不过从我上面那里面对应着图看也能看出来）；同理，可以得到图3中另外一条直线的代码：90，-2，0，0，12，20.7847，0接下来写60°的那条直线，同样先作自定义坐标系，如图：为了表示清楚循环直线之间的相对位置，我把两直线用绿线表示出来了，见下图：如图：两条循环直线在两个图元间的相对位置如图，那接下来只要求得他们基准点的相对距离就OK啦。

见下图那A点到B点的相对位置就是（-12，6.9282），相对位置得到了，那接下来就要看在一个单位图元中，这条直线的情况，看他在这个直线方向上哪段有直线，哪段没有直线，有直线的长度计为正，没有就计为负值。

CAD中创建自定义线型和填充图案的方法

CAD中创建自定义线型和填充图案的方法在CAD软件中，创建自定义线型和填充图案可以帮助我们更好地表达设计意图和创造独特的效果。

下面我们来了解一下如何在AE软件中实现这一点。

首先，我们需要打开AE软件并选择要编辑的图纸。

接下来，我们将通过以下几个步骤来创建自定义线型和填充图案。

1. 创建自定义线型：- 确保你在CAD软件的编辑模式下。

- 打开线型管理器，这通常可以在绘图工具栏或修改选项中找到。

- 在线型管理器中，你可以看到一些默认的线型，如实线、虚线、点线等。

在这里，你可以选择一个类似的线型进行修改，或者点击"新建"按钮创建一个全新的线型。

- 在线型编辑器中，你可以通过添加和删除线段来定义线型的外观。

你还可以选择线段的类型，如直线、弧线等，以及线段的大小和间隔等属性。

- 修改线型的名称，并保存。

2. 创建自定义填充图案：- 确保你在CAD软件的编辑模式下。

- 打开填充图案管理器，这通常可以在绘图工具栏或修改选项中找到。

- 在填充图案管理器中，有一些默认的填充图案可供选择，如实心、网格、斜线等。

你可以选择一个类似的图案进行修改，或者点击"新建"按钮创建一个全新的填充图案。

- 在填充图案编辑器中，你可以选择不同的图案类型，如线型、斜线、点线等。

你还可以修改图案的颜色、角度和大小等属性。

- 修改填充图案的名称，并保存。

通过上述步骤，我们已经成功地创建了自定义线型和填充图案。

现在，让我们来看一下如何在图纸中应用它们。

3. 应用自定义线型和填充图案：- 在CAD软件中，选择你想要应用自定义线型和填充图案的对象。

这可以是一条线、一个面或一个图形等。

- 进入对象属性编辑器，找到线型或填充图案选项。

选择你所创建的自定义线型或填充图案。

- 确保保存你所做的修改，并在图纸上查看效果。

通过以上步骤，你已经成功地在AE软件中创建了自定义线型和填充图案，并应用到了你的设计中。

使用自定义线型和填充图案可以让你的设计更加个性化和独特，突出你的创意和风格。

如何利用CAD进行图案填充

如何利用CAD进行图案填充在工程设计和制图过程中，利用CAD软件进行图案填充是一个常见且有用的技巧。

图案填充可以丰富设计效果，同时也可以提高图纸的可读性和表达能力。

本文将介绍如何利用CAD软件进行图案填充，为您提供一些简单实用的技巧。

首先，打开CAD软件并导入您要进行图案填充的图纸。

确保图纸中包含需要填充的区域或对象。

在CAD软件中，图案填充可以通过两种方式进行，一种是使用预定义的图案填充，另一种是使用自定义的图案填充。

对于预定义的图案填充，CAD软件通常提供了一系列常用的填充图案供选择。

您可以通过以下步骤进行预定义图案填充：1. 选择要填充的区域或对象。

在CAD软件中，通常可以使用选择工具（如鼠标）来选择区域或对象。

2. 打开填充图案的选项。

在CAD软件的工具栏或菜单中，寻找填充图案选项。

通常该选项会在绘图选项中，可能以填充或图案填充的形式存在。

3. 选择填充图案。

在填充图案选项中，CAD软件通常提供了一系列预定义的填充图案供选择。

您可以浏览并选择合适的图案。

4. 应用填充图案。

选择合适的填充图案后，在图纸中点击或拖动以应用填充。

CAD软件会根据您选择的填充图案对选定的区域或对象进行填充。

对于自定义的图案填充，您可以根据需要创建自己的填充图案。

下面介绍一种常见的自定义图案填充方法：1. 准备填充图案。

首先，您需要准备一个用于填充的图案。

您可以使用其他绘图软件或图像编辑软件创建一个图案。

确保您的图案是无缝平铺的，这样才能在CAD软件中无缝填充。

2. 导入自定义图案。

在CAD软件中，通常可以通过导入图像的方式将自定义图案导入。

找到导入或插入图像的选项，选择您准备好的填充图案进行导入。

3. 调整填充设置。

CAD软件通常提供了一些填充设置选项，您可以根据需要进行调整。

例如，您可以设置填充图案的缩放比例、旋转角度、颜色等。

4. 应用自定义图案填充。

选择要填充的区域或对象后，在填充设置中选择您导入的自定义图案，并点击或拖动以应用填充。

CAD图案填充中创建自定义的图案

CAD图案填充怎样才能创建自定义的图案在绘制图形时经常会遇到这种情况，比如绘制物体的剖面或断面时，需要使用某一种图案来充满某个指定区域，这个过程就叫做图案填充（Hatch）。

图案填充经常用于在剖视图中表达对象的材料类型，从而增加了图形的可读性。

在AutoCAD中，无论一个图案填充是多么复杂，系统都将其认为是一个独立的图形对象，可作为一个整体进行各种操作。

但是，如果使用“Explode” 命令将其分解，则图案填充将按其图案的构成分解许多相互独立的直线对象。

因此，分解图案填充将大大增加文件的数据量，建议用户除了特殊情况不要将其分解。

在AutoCAD中绘制的填充图案可以与边界具有关联性（Associative）。

一个具有关联性的填充图案是和其边界联系在一起的，当其边界发生改变时会自动更新以适合新的边界；而非关联性的填充图案则独立于它们的边界。

注意如果对一个具有关联性填充图案进行移动、旋转、缩放和分解等操作，该填充图案与原边界对象将不再具有关联性。

如果对其进行复制或带有复制的镜像、阵列等操作，则该填充图案本身仍具有关联性，而其拷贝则不具有关联性。

6.3.2 实例1 绘制轴承断面图Step 1 绘制边界(1) 根据“acad.dwt”模板文件创建一个新文件；(2) 选择“Draw（绘图）”工具栏中图标，以（10,10）为圆心，以10为半径绘制一个圆；(3) 选择“Draw（绘图）”工具栏中图标，依次在点（0,7.5）、（3,7.5）、（3,12.5）和（0,12.5）之间画线（不需闭合）；(4) 选择“Standard（标准）”工具栏中图标使所绘图形全部显示在屏幕上；(5) 选择“Modify（修改）”工具栏中图标，将多余的线裁剪掉，结果如图6-7所示。

Step 2 绘制填充图案(1) 选择“Draw（绘图）”工具栏中图标，弹出“Boundary Hatch（边界图案填充）”对话框，如图6-8所示。

(2) 在“Boundary Hatch（边界图案填充）”对话框中选择“Quick（快速）”选项卡，单击“Pattern （图案）”下拉列表框右侧的按钮，弹出“Hatch Pattern Palette（填充图案调色板）”对话框。

cad中如何填充自己想要的图片

cad中如何填充自己想要的图片
cad中如何填充自己想要的图片呢?下面店铺告诉大家cad中如何填充自己想要的图片，一起来学习吧。

cad中填充自己想要的图片的方法：
首先我们先看下要插入cad的图片，将它放置在一个比较好找的地方
然后再打开cad，点击里面的”插入“
选择”光栅图像参照“
在弹出的界面框中，通过”浏览“，找到我们之前存放的图片，图片可以在旁边预览到，我们就可以知道我们是否找错图片没
然后把”在屏幕上指定“前面的对勾去掉，底下是缩放比例的数值，大家可以按比例填写，然后点击”确定“
这样这个图片就加到cad图纸里面了
如果觉得大小不合适，可以选中图片，利用”缩放“快捷键改变大小，或者删除后重新输入比例。

如何创建个人的CAD填充图案CAD教程

当自带地填充图案满足不了我们地使用时，该如何创建个人地填充图案呢？首先，在:\ \你地用户名\ \\ 版本号\\\路径里（如果是，路径是:\用户\你地用户名\\\\ 版本号\\\）新建一个文本文件并将它打开，在文本文件里输入填充图案地定义，保存后将该文本文件改成便于记忆地文件名，扩展名一定要是“”.填充图案定义地第一行是图案名称和说明，以“*”号开头，名称与说明之间用英文逗号隔开，说明允许省略.从第二行开始是若干行组成图案地直线段或点地定义，地填充图案只能由直线段或点构成，即便是曲线，也必须用直线段拟合而成，直线段或点地定义格式如下：默认角度,基点坐标,基点坐标偏移偏移,划线长度,间隔,划线长度,间隔……其中偏移不允许为零，划线长度和间隔可以是个或多个，划线长度如果是零，表示画一个点，间隔用负数表示.如果省略了划线长度和间隔，则图案由直线组成.下图对偏移、偏移、划线长度、间隔地含义进行了说明.在填充区域里先沿着旋转了默认角度地方向按照划线长度和间隔距离循环重复，画出这条线，再间隔偏移复制这条线，直至充满整个填充区域.如果还有其它定义行，也遵循此过程画出.上图里地填充图案定义如下：*实例,此图案为一例子定义文件里可以添加用英文分号开头地注释.如果填充图案地定义是这样地：*实例;定义了一条点划线;定义了一条直线其中定义地第二行里没有划线长度和间隔，因此是定义了一条直线.基点坐标为，保证了两条线均匀相间.是这样算出来地，上一条定义地点划线地偏移（也就是两条点划线之间地距离）是，要使实线正好在点划线当中，实线地基点应该是填充后地图案如下：如果要创建如下所示地填充图案：经过分析，这个图案可以由两条线组成，其中一条是正方形地上边和下边，要水平画，默认角度为，划线长度为，间隔距离也是，每次复制沿着线地方向偏移.另一条是正方形地左边和右边，要竖直画，也就是默认角度为，划线长度为，间隔距离也是，每次复制也是沿着线地方向偏移（注意，是线地方向，不是模型空间地方向）.因此图案地定义是：需要详细地视频教程请到站长教程点击即可*小方块, , , , , ,, , , , , ,下面这个图案由于间隔与边长不相等就要复杂一些，图案里正方形地上边和下边不能合用一条线定义，同样左边和右边也不能合用一条线定义.该图案地定义是这样地：*间距不等地小方块;下边;上边;左边;右边图案里如果有曲线，也都是由直线段拟合而成，因此定义将非常复杂，例如下面地木纹断面图案.创建地图案文件里地每一行都要以回车结尾，往往最后一行容易忽略这一点，千万注意，否则使用地时候会提示出错.一个图案文件里可以只定义一个图案，也可以定义多个图案.可以打开:\ \你地用户名\ \\ 版本号\\\路径里（如果是，路径是:\用户\你地用户名\\\\ 版本号\\\）里地自带地预定义填充图案文件看看，里面就定义了许多个填充图案.要使用自己创建地填充图案很简单，在里运行“”命令后在对话框窗口里地“类型”下拉列表里选“自定义”，再点击“自定义图案”右侧带三个点地按钮，就可以找到你创建地填充图案文件了.另外说一下，网上可以找到一款名叫地免费软件，能够将画成地图形自动转换生成填充图案文件，十分好用。

CAD中自定义填充图案

4S店事故车维修保险理赔流程1．现场拍照（取得客户同意）。

CAD中自定义充填图案在cad界面中用op打开选项菜单，在“文件”那一栏中，点选“支持文件搜索路径”出现一些cad工作路径，在“我的电脑”中按路径找到第一行或者第二行的“support”文件夹，打开它，把你要添加的填充图案复制到这个文件夹里。

在cad里打开bh填充命令，就可以在“自定义”中看到新添加的填充图案了。

怎样创建CAD填充图案的自定义怎么创建一个新的填充图案,不是CAD里面自带的.<比如我现在要将地面填充为一种地砖,但CAD里自带的地砖里面那有那种款式,如何创建一个我想要的那款地砖来作填充用??>最佳答案你在CAD填充里面有一个图片选择,可以把你电脑上的图片选进去的.只要你电脑上有你想要的地砖相应的图片就可以了.CAD中自定义填充图案在AutoCAD制图中，HATCH（图案填充）命令的使用较为频繁。

CAD自带的图案库虽然内容丰富，但有时仍然不能满足我们的需要，这时我们可以自定义图案来进行填充。

AutoCAD的填充图案都保存在一个名为acad.pat的库文件中，其缺省路径为安装目录的\Acad2000\Support 目录下。

我们可以用文本编辑器对该文件直接进行编辑，添加自定义图案的语句；也可以自己创建一个*.Pat文件，保存在相同目录下，CAD均可识别。

下面，我们就以新创建一个菱形花纹钢板图案库文件为例，来说明AutoCAD 2000中自定义图案的方法。

首先，在CAD中按国标作出菱形花纹图案，并标注各部分尺寸（见图，可点击放大）。

参看下面的库文件标准格式：*pattern-name [, description]angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]第一行为标题行。

星号后面紧跟的是图案名称，执行HATCH命令选择图案时，将显示该名称。

CAD中自定义充填图案

CAD中自定义充填图案在cad界面中用op打开选项菜单，在“文件”那一栏中，点选“支持文件搜索路径”出现一些cad工作路径，在“我的电脑”中按路径找到第一行或者第二行的“support”文件夹，打开它，把你要添加的填充图案复制到这个文件夹里。

在cad里打开bh填充命令，就可以在“自定义”中看到新添加的填充图案了。

怎样创建CAD填充图案的自定义怎么创建一个新的填充图案,不是CAD里面自带的.<比如我现在要将地面填充为一种地砖,但CAD里自带的地砖里面那有那种款式,如何创建一个我想要的那款地砖来作填充用??> 最佳答案你在CAD填充里面有一个图片选择,可以把你电脑上的图片选进去的.只要你电脑上有你想要的地砖相应的图片就可以了.CAD中自定义填充图案在AutoCAD制图中，HATCH（图案填充）命令的使用较为频繁。

CAD自带的图案库虽然内容丰富，但有时仍然不能满足我们的需要，这时我们可以自定义图案来进行填充。

AutoCAD的填充图案都保存在一个名为acad.pat的库文件中，其缺省路径为安装目录的\Acad2000\Support目录下。

我们可以用文本编辑器对该文件直接进行编辑，添加自定义图案的语句；也可以自己创建一个*.Pat文件，保存在相同目录下，CAD均可识别。

下面，我们就以新创建一个菱形花纹钢板图案库文件为例，来说明AutoCAD 2000中自定义图案的方法。

首先，在CAD中按国标作出菱形花纹图案，并标注各部分尺寸（见图，可点击放大）。

参看下面的库文件标准格式：*pattern-name [, description]angle, x-origin, y-origin, delta-x, delta-y [, dash-1, dash-2, ...]第一行为标题行。

星号后面紧跟的是图案名称，执行HATCH命令选择图案时，将显示该名称。

方括号内是图案由HATCH 命令的“?”选项显示时的可选说明。

cad如何自定义填充图案填充

cad如何自定义填充图案填充CAD制图的时候为了提高工作效率以及图纸平面的美化，往往会在某一部分采用填充图案的形式。

但有时候CAD自带的图案不够我们使用，就需要我们自己制作图案。

下面店铺把方法都教给大家，一起来学习吧。

cad如何自定义填充图案填充的方法：打开自己的图纸，首先要加载一个填充图案的命令。

在CAD界面输入“AP"空格，在弹出的窗口中选择已经下载好的填充图案命令符。

待状态栏出现已加载的字符后，关闭该窗口，填充图案命令符就算加载成功了;在CAD图纸中新建一个1000*1000的REC(单位为MM)，矩形框的大小可以自定，可以是正方形也可以是长方形。

不过为了保证填充图案的连贯性，建议选用长宽相等的尺寸。

在画出的矩形框中绘出自己想要的图案，要使填充效果做到无缝拼接，可以事先做出两个保证上线的线条能完美衔接;图案绘制完毕后，在CAD界面输入“MP”空格，为自己要制作的填充图案取一个萌萌的名字吧，不过为了便于找到对应的填充图案，名字最好取成自己能记得住的哦!点保存后就开始选择图案，采用鼠标框选的模式将矩形框内的所有线条全部选中，然后空格键确认;选择完图案以后根据提示用鼠标点击图案中任意一点来确定填充图案的基点。

并选择填充图案时的横向重复间距，以此点击如图中的"A"、“B”两点;然后再选择填充图案的竖向重复间距，依次点击图中所示的"C"、“D”两点。

填充图案就算是制作完成了;看看制作效果吧，输入“h”空格，调出填充图案选项板，找到自定义栏，可以看到刚刚自己取名的填充图案，单机即可预览，点击确定就可以选择该填充图案;调整好填充图案的比例和角度，选择一个填充范围，看看填充效果吧。

怎么样是不是很有成就感啊!。

CAD中创建自定义线型和填充样式的技巧

CAD中创建自定义线型和填充样式的技巧CAD软件是一种专业的计算机辅助设计工具，广泛应用于建筑、机械、电子等行业。

在CAD软件中，线型和填充样式是设计中常用的元素，能够帮助用户更好地表达设计意图。

本文将介绍如何在CAD软件中创建自定义线型和填充样式的技巧。

一、创建自定义线型1. 打开CAD软件，并进入绘图界面。

2. 在命令栏中输入“linetype”并按下回车键，打开“线型管理器”对话框。

3. 在“线型管理器”对话框中，点击“加载”按钮，选择一个已存在的线型文件或者创建一个新的线型文件。

4. 如果选择创建新的线型文件，则点击“新建”按钮，进入“新建线型”对话框。

5. 在“新建线型”对话框中，输入线型的名称，并选择线型的样式。

6. 在“新建线型”对话框的“定义”框中，可以通过命令行输入命令来定义线型的各个元素，例如“H”代表水平线，“@1”代表相对于原点的位置。

7. 定义完线型的各个元素后，点击“应用”按钮，即可预览线型效果。

8. 如果线型效果符合要求，点击“关闭”按钮，即可保存该线型。

二、创建自定义填充样式1. 打开CAD软件，并进入绘图界面。

2. 在命令栏中输入“hatch”并按下回车键，打开“图案填充和渐变”对话框。

3. 在“图案填充和渐变”对话框中，点击“新建”按钮，进入“新建填充图案”对话框。

4. 在“新建填充图案”对话框中，选择填充图案的样式，并设置填充的角度和比例。

5. 如果需要创建自定义填充图案，点击“图案文件”区域的下拉菜单，选择“其他”。

6. 在“选择图案定义文件”对话框中，选择一个已存在的图案文件或者创建一个新的图案文件。

7. 如果选择创建新的图案文件，则点击“新建”按钮，进入“新建图案定义”对话框。

8. 在“新建图案定义”对话框中，可以通过命令行输入命令来定义图案的各个元素，例如“L”代表直线，“@1”代表相对于原点的位置。

9. 定义完图案的各个元素后，点击“应用”按钮，即可预览填充效果。
