emc存储容灾技术解决方案
EMC容灾解决方案
EMC建议采用EMC光纤交换机建立自动化存储网络，满足用户对存储资源灵活的扩展、自动化管理的需求，在项目完成以后，还可以根据应用需求还可以灵活扩充NAS，进一步丰富自动化存储网络，满足企业内对存储资源不同的需求。
建议配置存储网络应该依据以下原则：
配置冗余的两台光纤存储交换机。
从主机对任何一个卷访问都通过两台交换机进行操作，保证数据访问通路无单点故障和工作量负载均衡。
利用EMC Symmetrix存储系统的时间点拷贝软件TimeFinder，创建业务数据的本地镜像，将其mount到备份服务器，在备份服务器实现联机数据备份、软件测试等工作，不影响主要生产主机和数据库的性能，将应用系统的停机时间将为零；
在将来，利用EMC Symmetrix存储系统的异地数据镜像软件SRDF，创建关键数据的远程镜像，实现关键业务的容灾。
容灾的7层
容灾数据备份在目前有三种方式
软件级解决方案，包含容灾等级的1－4层
物理级解决方案，包含容灾等级的5－6层
交换机解决方案，包含容灾等级的5－6层
目前主流的容灾解决方案是基于第二种物理级，即基于智能磁盘阵列的数据复制技术，下面让我们看看这种方案的典型应用。
根据众多方案中我们挑选了EMC公司的一个湖南省邮政储蓄系统统一版本扩容改造工程存储版本的方案给大家进行参考。
根据技术规范书的要求，本配置包括8GB高速缓存，该产品支持扩展到32GB高速缓存；
本配置包括8个2Gb/s光纤端口，用于主机连接；并支持扩展到16个2Gb/s光纤端口；
EMC Symmetrix系列存储系统采用业界高端的存储体系结构，不仅具备领先的性能和高可用性，还具有丰富的成熟功能软件；可以实现联机数据备份、容灾等高端的用户需求。
EMC存储容灾解决方案
© 2004 EMC Corporation. All rights reserved.
19
容灾中心接入平台的建议如下：
建设完整的连接能力，具备足够的带宽与当前生产中心互联； 当前生产中心必须配置访问远程中心的网络路由 远程中心需配备相应的DNS服务 如采用浮动IP，要确保切换后IP的浮动，并确保网络路由能访问已经浮动到远程 的IP地址。 对应用的访问和应用之间的调用尽量采用DNS方式。 容灾中心要具备网络接入能力，外围分支结构要具备访问主中心或访问容灾中心 的网络连接能力。为降低初期投资，外围分支机构可以先通过主中心访问容灾中 心系统，从而不改变现有网络连接方式。风险是当主中心的网络接入或网络被破 坏，将无法访问容灾中心，尽管系统已经被恢复。
13
4. 容灾架构设计 －灾难恢复等级划分
国务院信息化工作办公室《重要信息系统灾难恢复指南》将灾难恢 复划分为六个等级：
第1级 基本支持 第2级 备用场地支持
介质级容灾 数据级容灾
第3级 电子传输和部分设备支持 第4级 电子传输及完整设备支持 第5级 实时数据传输及完整设备支持 第6级 数据零丢失和远程集群支持
23
EMC 全面的数据迁移/移动产品
减少了数据迁移的时间和中断
EMC 数据迁移解决方案服务
规划、准备和执行复杂的迁移
基于 SRDF 系列的 Symmetrix 数据迁移服务 (SDMS)
针对大型机的基于阵列的在线数据迁移
EMC Open Replicator/LM
针对开放系统的基于阵列的在线数据迁移
emc存储容灾技术解决方案
EMC VNX5400 存储容灾技术解决方案2017年8月易安信电脑系统（中国）有限公司.1一、需求分析随着各行业数字化进程的推进，数据逐渐成为企事业单位的运营核心，用户对承载数据的存储系统的稳定性要求也越来越高。
虽然不少存储厂商能够向用户提供稳定性极高的存储设备，但还是无法防止各种自然灾难对生产系统造成不可恢复的毁坏。
为了保证数据存取的持续性、可恢复性和高可用性，远程容灾解决方案应运而生，而远程复制技术则是远程容灾方案中的关键技术之一。
远程复制技术是指通过建立远程容灾中心，将生产中心数据实时或分批次地复制到容灾中心。
正常情况下，系统的各种应用运行在生产中心的计算机系统上，数据同时存放在生产中心和容灾中心的存储系统中。
当生产中心由于断电、火灾甚至地震等灾难无法工作时，则立即采取一系列相关措施，将网络、数据线路切换至容灾中心，并且利用容灾中心已经搭建的计算机系统重新启动应用系统。
容灾系统最重要的目标就是保证容灾切换时间满足业务连续性要求，同时尽可能保持生产中心和容灾中心数据的连续性和完整性，而如何解决生产中心到容灾中心的数据复制和恢复则是容灾备份方案的核心内容。
本方案采用EMC MirrorView 复制软件基于磁盘阵列（VNX5300-VNX5400）的数据复制技术。
它是由磁盘阵列自身实现数据的远程复制和同步，即磁盘阵列将对本系统中的存储器写I/O操作复制到远端的存储系统中并执行，保证生产数据和备份数据的一致性。
由于这种方式下数据复制软件运行在磁盘阵列内，因此较容易实现生产中心和容灾容灾中心的生产数据和应用数据或目录.2的实时拷贝维护能力，且一般很少影响生产中心主机系统的性能。
如果在容灾中心具备了实时生产数据、备用主机和网络环境，那么就可以当灾难发生后及时开始业务系统的恢复。
.3二、设计拓扑图.4设计说明：1、2台存储和业务服务器同时接入到SAN网络中，互相能访问；2、两台存储之间通过光鲜链路分别连接2个控制器，实现存储冗余。

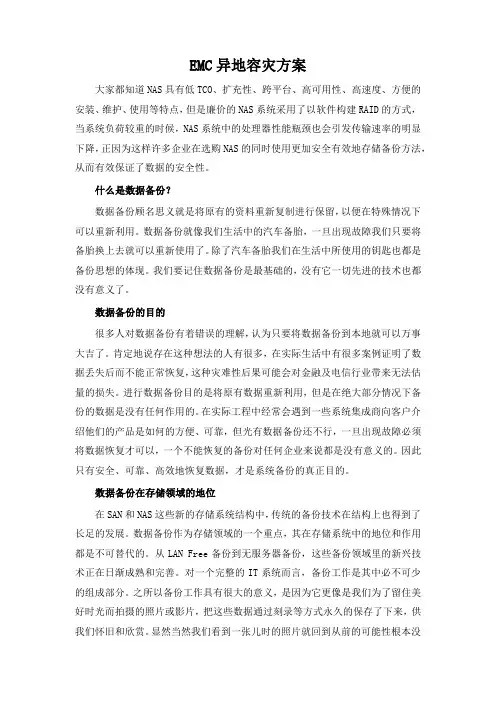

EMC VNX Replicator 容灾方案
EMC异地容灾方案大家都知道NAS具有低TCO、扩充性、跨平台、高可用性、高速度、方便的安装、维护、使用等特点，但是廉价的NAS系统采用了以软件构建RAID的方式，当系统负荷较重的时候，NAS系统中的处理器性能瓶颈也会引发传输速率的明显下降，正因为这样许多企业在选购NAS的同时使用更加安全有效地存储备份方法，从而有效保证了数据的安全性。
什么是数据备份？数据备份顾名思义就是将原有的资料重新复制进行保留，以便在特殊情况下可以重新利用。
数据备份就像我们生活中的汽车备胎，一旦出现故障我们只要将备胎换上去就可以重新使用了。
除了汽车备胎我们在生活中所使用的钥匙也都是备份思想的体现。
我们要记住数据备份是最基础的，没有它一切先进的技术也都没有意义了。
数据备份的目的很多人对数据备份有着错误的理解，认为只要将数据备份到本地就可以万事大吉了。
肯定地说存在这种想法的人有很多，在实际生活中有很多案例证明了数据丢失后而不能正常恢复，这种灾难性后果可能会对金融及电信行业带来无法估量的损失。
进行数据备份目的是将原有数据重新利用，但是在绝大部分情况下备份的数据是没有任何作用的。
在实际工程中经常会遇到一些系统集成商向客户介绍他们的产品是如何的方便、可靠，但光有数据备份还不行，一旦出现故障必须将数据恢复才可以，一个不能恢复的备份对任何企业来说都是没有意义的。
因此只有安全、可靠、高效地恢复数据，才是系统备份的真正目的。
数据备份在存储领域的地位在SAN和NAS这些新的存储系统结构中，传统的备份技术在结构上也得到了长足的发展。
数据备份作为存储领域的一个重点，其在存储系统中的地位和作用都是不可替代的。
从LAN Free备份到无服务器备份，这些备份领域里的新兴技术正在日渐成熟和完善。
对一个完整的IT系统而言，备份工作是其中必不可少的组成部分。
之所以备份工作具有很大的意义，是因为它更像是我们为了留住美好时光而拍摄的照片或影片，把这些数据通过刻录等方式永久的保存了下来，供我们怀旧和欣赏。
EMC存储容灾种解决方案(专业方案)
• 与存储容量无关，未来扩容不需要额外增加License。
• 主、备阵列具有完全一样的数据。 • 可以从 EMC存储管理软件 Uisphere 软件中方便地管理
• 在阵列上操作并且对所有服务器和应用程序是透明的
• 当主阵列因故障宕机，预先写好的脚本切断两个阵列之间的复制关系，容灾中 心服务器启用（激活）容灾阵列，业务继续在容灾中心运行。最快可在几分钟 内将业务恢复。应用上对IP等需要做一定的调整。
S T
MirrorView/S 或 MirrorView/A 克隆 快照
快照
克隆
进行处理的本地和远程快照
S = 源 T = 目标
© Copyright 2010 EMC Corporation. All rights reserved.
9
MirrorView方案特点
• 基于存储层提供同步选项，性能较好。且不占用主机资源。
© Copyright 2010 EMC Corporation. All rights reserved.
10
成功案例
• • • • • • • • • • • • 厦门BRT 厦门大学附属中山医院 厦门卫生局 厦门嵩屿集装箱码头有限公司 厦门建行 厦门农行 七匹狼 劲霸 广发华福证券 福州传染病医院 广西民族医院 （ 2 * CX4-240） „„
© Copyright 2010 EMC Corporation. All rights reserved.
8
使用案例：使用 MirrorView 进行灾难恢复
灾难恢复整合（4:1 扇入）
MirrorView/S 或 MirrorView/A S S S S T T T T 集中式 数据中心 S S T2 T2 远程位置 灾难恢复 T1 T1 备份报告 决策支持 系统
EMC容灾系统架构及方案探讨
适用环境：
应用较少，特别适合服务器系统单一， 业务少而简单的环境。
© Copyright 2009 EMC Corporation. All rights reserved. 14
容灾数据复制技术
基于网络层的数据复制 先进的容灾复制技术：
基于信息通道技术，对生产系统几乎没有影响； 跨异构环境，真正的双向复制技术；
计 划 内 风 险
数据库逻辑故 障 软件故障
数据库损坏、数据表误删除或修改
应用软件故障、数据库软件故障、操作系统故障
系统性能严重 降 主机、存储、网络、数据库、应用程序等 下 系统升级 操作系统升级、数据库版本升级、应用升级、数据库整理、硬件微码升级
数据备份
系统迁移 容灾演习
定期或不定期的数据备份
数据迁移、系统整合 系统切换或回切
几分钟
非常低
几分钟 低
SRDF/A MirrorView/A CentraStar
数小时 中
> 24 小时
高
备选方案、设计和技术阵容 Symmetrix SRDF/S MirrorView/S SRDF/AR SRDF/DM
信息保护服务
分层可用性
复制
CLARiiON Centera Celerra
SAN CopypliStor NetWorker/Avamar
存储和信息管理
信息基础架构
2008年收入
2003-2005
2005+ Software 40%
Services 10%
Systems 44%
12% Growth
25% Growth
Systems 74%
23% Growth
EMCRecoverPoint数据保护和容灾方案概览
应用程序 服务器
Œ
数据库 服务器
Œ
消息
文件和
服务器 打印服务器
Œ
Œ
ŒSAN
第三方 EMC
磁盘 本地 CDP 日志 系统
RecoverPoint 拆分器驱动程序
– 将服务器写操作镜像到 RecoverPoint 应用装置 – 位于主机或结构中
RecoverPoint 应用装置
– 管理资源和排定资源优先级 – 将更改写入 CDP 日志 – 将更改分发到目标
RecoverPoint 应用装置基于 标准 Dell 1μ 服务器
带有冗余电源、冷却功能的高可用性设计
第2层 光纤通道 SAN
每个 RecoverPoint 应用装置有 4 到 8 个 2 Gb/s 光纤通道端口
每个 RecoverPoint 应用装置有两个 1 GB 的以太网端口 EMC IBM HDS STK HP
Oracle Exchange SQL
RecoverPoint
RecoverPoint
SAN
WAN
SAN
LUN
生产 本地
本地
LUN CDP 拷贝 CDP 日志
远程 CRR 日志
LUN
远程 CRR 拷贝
创建同一 LUN 的 CDP 和 CRR 拷贝
本地拷贝是跟踪生产 LUN 所有更改的 CDP 副本 远程拷贝是跟踪生产 LUN 重大更改的 CRR 副本
1. 数据被“拆分”，然后用两种 方法之一发送到 RecoverPoint 应用装置
3. RecoverPoint 应用装置返回写
操作确认
6. 数据被接收、解压 缩、排序并进行校
验和检查
7. 数据写入日志卷
九个容灾解决方案
九个容灾解决方案EMC容灾技术和业务连续性服务方案某保险公司（以下简称客户）向EMC公司提出建立容灾方案的想法。
但容灾技术和方案的设计极其复杂，客户不能提供具体需求的情况较为普遍。
了解客户的初步设想后，EMC公司根据以往经过多次验证的经验和成熟的业务连续性服务集成方法论，帮助客户从评估现有服务水平入手，定义业务需求，调研高可用性和恢复技术，设计基础架构，进行技术测试和实施，开发业务连续性技术，实施容灾测试演习，建立更新与维护制度，建立资源管理、改进考评体系，使容灾方案真正做到“养兵千日，用兵一时”。
设计思路EMC在业务连续性服务方面有着一套完整的实施方法论，称做业务连续性服务集成方法论（Business Continuity Solution Integration，简称BCSI）。
它是EMC通过对多年实施业务连续性和容灾服务所积累的经验进行总结和提炼，开发出来的业务连续性实施方法论模型，该实施方法在全球众多相关项目中广为使用并得到验证。
根据客户的容灾地点的选择考虑范围，EMC针对生产站点和容灾站点之间的距离推荐三种技术方案。
第一个是北京、成都，距离在1000公里以上，EMC推荐使用SRDF SAR单跳数据复制方案，该方案对于链路的带宽没有具体要求，可以满足任何链路带宽和RPO需求。
第二个是南京、杭州、苏州等地，距离在3个小时车程以内，EMC 推荐使用SRDF异步数据复制方案，如果链路带宽允许的话，可以考虑对最关键的业务数据实施同步复制保护; 如果链路带宽比较低，也可以考虑SRDF SAR单跳数据复制模式。
第三个是同城(外高桥、张江、漕河径)容灾，EMC 推荐使用SRDF同步数据复制方案，根据灾备地点和目前生产中心之间的物理距离，建议在同城的模式下，可以采用SRDF同步方式，对核心业务数据采用同步保护模式。
三种方案同城同步方案如图所示。
而城域容灾方案中，根据灾备地点和目前生产中心之间的物理距离，建议在城域的模式下，对核心业务数据采用同步/异步保护模式。
资料：EMC西北电力公司容灾解决方案
高效连续的业务先进可靠的容灾西北电力公司容灾备份系统方案EMC公司2021年7月版本变更记录版本修订日期修订人描述建议首先进行容灾评估V1.2 2008.5.12_15 Joee 对原有方案重审，并修改异步级别容灾的可行性和可实施性V2.0 2008.5.30 Joee 重新排版并编辑增加各个容灾实施方案的区别V2.1 2008.6.12 Joee 增加图示V3.0 2009.2.18 Joee 方案细化，更新产品配置目录第一章容灾的必要性保持业务的持续性是当今企业用户进行数据处理需要考虑的一个重要方面，也是企业用户在选择计算机系统的重要指标。
究其根本，保护业务持续性的重要手段就是提高企业计算机系统的高可靠性。
高可靠性系统必须能够解决各种导致计算机系统失效的意外情况，保护业务应用在7x24小时的时间内不间歇运行。
一般来说，人们可将灾难分成下面几个类型：自然灾难（洪水、飓风、地震），外在事件（电力或通讯中断）、技术失灵（电脑宕机或网络受损）及设备受损（火灾）等，由于商业系统会因为计算机系统和网络的紧密连接而受到很大影响，企业蒙受的冲击及财务损失可能如同灾难本身一样可怕。
因而，无论导致网络瘫痪的原因是地震，还是磁盘失效，容灾都可以帮助人们将损失降低到最小。
从广义上讲，任何提高系统可用性的努力，都可称之为容灾，本地容灾，就是主机集群，当某台主机出现故障，不能正常工作时，其他的主机可以替代该主机，继续进行正常工作。
平时讲到的容灾，尤其是值得重视的容灾，一般都是远程容灾。
远程容灾可以这样理解，在各种企业的IT系统中，必然有一部分（尤其是核心部分）是非常重要的，我们叫它生产中心。
人们往往给生产中心配备一个备份中心，该备份中心是远程的，并且在生产中心的内部，已经实施了各种各样的数据保护。
不管怎么保护，当火灾、地震这种灾难发生时，一旦生产中心瘫痪了，备份中心会接管生产，继续提供网络服务。
通常一个有效的高可靠性计算环境应该能够做到：1.数据中心任何计算机系统硬件，软件，应用故障将不影响整个中心的处理工作；2.数据中心由于灾难(火灾、地震)等原因无法工作时，应有一个备份数据中心能够立即接管关键应用，继续运行；3.主数据中心恢复后，应用、数据应迅速切换回主中心运行。
EMC 容灾与方案模板
目录自动网络存储 (2)概述 (3)武汉地税局背景 (3)EMC自动网络存储解决方案 (3)基础架构的比较 (5)武汉地税局当前IT基础架构 (5)武汉地税局运用EMC自动网络存储 (5)EMC公司在整个信息生命周期内提供全方位服务 (6)解决方案概述 (7)数据集中的实现 (8)SAN结构实现高性能、高可用性和架构的灵活性 (8)跨架构的资源管理 (9)SnapView支持Server free备份和决策支持系统的数据抽取 (10)MirrorView实现远程容灾系统 (11)Hardware硬件 (15)CLARiiON CX700存储系统 (15)Connectrix交换机 (16)Services 服务 (16)EMC存储整合和容灾方案的扩展性 (18)自动网络存储多年以来，EMC公司一直在创新方面在市场中发挥领头羊的作用。
现在，我们是唯一能够提供集成方案满足您的所有存储需要的公司――自动网络存储。
♦什么是自动网络存储？它是EMC公司独具的向客户提供集成式存储区域网络、网络附加存储和内容寻址存储基础架构的能力，能够满足您的所有信息需要――您的性能应用程序、您的协作和流处理应用程序、您的固定内容。
而且，我们已经为此开展了全面测试―它们能够相互协同工作，能够与大多数客户拥有的任何服务器、交换机和网络配合工作。
♦为何采用自动网络存储？因为，只有当您的信息实现联网，能够为所有人所用并实现自动管理时，您才可能在不增加复杂性的情况下获得技术进步的益处。
自动网络存储协助您降低成本，并同时获得业务连续性、灵活性和可管理性。
♦为何选择EMC公司？这很简单，唯有EMC公司拥有如此远见，能够会同合作伙伴和联盟伙伴提供所有这些自动网络存储产品，也只有EMC公司100%致力于自动网络存储――我们的经历和结果能够充分证明这一点。
概述武汉地税局背景武汉地税局是省政府的重要部门。
在以经济建设为中心的改革大潮中，政府工作的重点是为经济建设保驾护航。
EMC-RP异构数据容灾方案优势
EMC RecoverPoint 优势说明优势说明大体来说，EMC RecoverPoint产品具有如下的基本特点：•提供实时的数据复制保障，确保在各种故障发生的情况下数据的完整性。
便于实现应用的远程容灾。
•支持异构存储和异构服务器平台。
这种功能的实现便于用户提供对当前及未来存储设备投资的保障，最大程度地适应存储设备的多样性，避免在今后磁盘阵列的扩展成为被限制的一个方面。
相反，目前大多的数据容灾解决方案均是以磁盘阵列为基础进行复制，要求本地和远程具有相同的磁盘阵列类型。
•基于标准IP网络进行数据复制，同时采用智能化带宽缩减技术来实现对带宽需求的空前降低。
•策略化的数据复制解决方案，支持全面的数据保护服务级别。
不同的应用数据具有不同的安全级别，因此，在数据复制的同时也可以按照不同的应用给以不同的策略设置，确保关键数据的安全。
如用户可以定义关于延迟、带宽等方面的策略，使得用户可以在性能、安全和成本之间均衡考虑。
•同步、异步以及时间点多种模式的数据复制方式动态全面支持。
RecoverPoint提供了无数据丢失的保护措施。
一台主机应用每次进行到本地磁盘子系统的写处理时，会并行处理写操作到本地的RPA设备。
RPA应用这种同步连接，并利用独特的缓冲（Buffer）来移交最新的数据保护级别，达到无数据丢失的保护。
EMC的缓冲被内置在设备内，可以被置于远远超过光纤所能达到的距离之外。
•允许恢复到任一时间点的数据状态。
除了可以保持始终一致的数据复制之外，EMC还提供了独特的回滚能力：“小径快照”提供频繁的基于秒级间隔的快照能力，这样可以实现到任何时间点（point-in-time）的数据恢复。
在最新数据被破坏的情况下，可以从快照历史库中选择最近的一次完好可用的快照数据快速恢复到刚刚故障之前的状态。
这一极有价值的能力非常引人注目地减少了数据丢失以及对数据崩溃的保护。
•企业级高可用及可扩展性支持在每个节点通过放置两台RecoverPoint产品，可以达到自动化的冗余设计，实现数据复制应用的高可用。
emc存储容灾技术解决方案
EMC VNX5400 存储容灾技术解决方案2017年8月易安信电脑系统（中国）有限公司1一、需求分析随着各行业数字化进程的推进，数据逐渐成为企事业单位的运营核心，用户对承载数据的存储系统的稳定性要求也越来越高。
虽然不少存储厂商能够向用户提供稳定性极高的存储设备，但还是无法防止各种自然灾难对生产系统造成不可恢复的毁坏。
为了保证数据存取的持续性、可恢复性和高可用性，远程容灾解决方案应运而生，而远程复制技术则是远程容灾方案中的关键技术之一。
远程复制技术是指通过建立远程容灾中心，将生产中心数据实时或分批次地复制到容灾中心。
正常情况下，系统的各种应用运行在生产中心的计算机系统上，数据同时存放在生产中心和容灾中心的存储系统中。
当生产中心由于断电、火灾甚至地震等灾难无法工作时，则立即采取一系列相关措施，将网络、数据线路切换至容灾中心，并且利用容灾中心已经搭建的计算机系统重新启动应用系统。
容灾系统最重要的目标就是保证容灾切换时间满足业务连续性要求，同时尽可能保持生产中心和容灾中心数据的连续性和完整性，而如何解决生产中心到容灾中心的数据复制和恢复则是容灾备份方案的核心内容。
本方案采用EMC MirrorView 复制软件基于磁盘阵列（VNX5300-VNX5400）的数据复制技术。
它是由磁盘阵列自身实现数据的远程复制和同步，即磁盘阵列将对本系统中的存储器写I/O操作复制到远端的存储系统中并执行，保证生产数据和备份数据的一致性。
由于这种方式下数据复制软件运行在磁盘阵列内，因此较容易实现生产中心和容灾容灾中心的生产数据和应用数据或目录的实时拷贝维2护能力，且一般很少影响生产中心主机系统的性能。
如果在容灾中心具备了实时生产数据、备用主机和网络环境，那么就可以当灾难发生后及时开始业务系统的恢复。
3二、设计拓扑图4设计说明：1、2台存储和业务服务器同时接入到SAN网络中，互相能访问；2、两台存储之间通过光鲜链路分别连接2个控制器，实现存储冗余。
