Multisim电子秒实用表.docx

电子秒表设计1．实验目的：学习数字电路中的基本 RS触发器，单稳触发器，时钟发生器，译码显示电路等单元电路的综合应用。

学习电子秒表的调试方法。

2．实验原理图 2-1 为电子秒表的电原理图。

按功能分成2.1基本RS触发器图 2-1 的单元Ⅰ部分为用集成与非门构成的基本直接置位和复位的功能。

4 个单元电路进行分析。

RS 触发器。

它属低电平直接触发的触发器，有图 2-1电子秒表原理图它的一路输出Q 作为单稳态触发器的输入，另一路输出Q作为与非门5 的输入控制信号。

按动按钮开关K2到接地，则门一的输出Q =1；门 2 的输出Q=0，K2复位后Q、Q状态保持不变。

再按动按钮开关K1，则Q由0 变为1，门 5 开启，为计数器启动作好准备，Q 由1 变到0，送出负脉冲，启动单稳态触发器工作。

基本 RS触发器在电子秒表中的职能是启动和停止秒表的工作。

2.2单稳态触发器图 2-1 的单元Ⅱ部分为用集成与非门构成的微分型单稳态触发器。

单稳态触发器的输入触发负脉冲信号V i由基本RS触发器Q 端提供，输出负脉冲V0通过非门加到计数器的清除端R。

静态时，门 4 应处于截止状态，故电阻R 必须小于门的开关电阻R off。

定时元件 RC取值不同，输出脉冲宽度也不同。

当触发脉冲宽度小于输出脉冲宽度时，可以省去输入微分电路的R p和 C p。

单稳态触发器在电子秒表中的职能是为计数器提供清零信号。

2.3时钟触发器图 2-1 的单元Ⅲ为由555 定时器构成的多谐振荡器，是一种性能较好的时钟源。

调节电位 R p，使在输出端 3 获得频率为50Hz 的矩形波信号。

当基本RS触发器的Q=1时，门 5 开启，此时， 50Hz 脉冲信号通过门 5 作为计数脉冲加于计数器74LS90（Ⅰ）的计数输入端CP2。

2.4计数及译码显示二- 五 - 十进制加法计数器74LS90 构成电子秒表的计数单元。

其中计数器①接成五进制形式，对频率为 50Hz 的时钟脉冲进行五分频，在输出端Q D取得周期为0.1 秒的矩形脉冲，作为计数器②的时钟输入。

Multisim做的数字时钟!完美运行

Multisim做的数字时钟!完美运行班级电信工程1101姓名学号指导教师2014年 1 月所选课题:数字时钟一(设计要求多功能数字钟:能够准确显示时、分、秒时间，具有校时功能和闹钟功能。

要实现校时功能需要分别针对时分秒的校时电路，要实现1Hz的秒钟计数需要时钟振荡电路，所以数字钟电路一般由数码显示器、计数器、时钟振荡器和校时电路等几个部分组成。

二(设计思路及电路原理图数字时钟的总电路图如下所示:数字时钟工作原理:数字时钟电路由555振荡发生器、分频器、两个60进制分秒计数器、一个24进制小时计数器以及6个数字显示器组成。

电路工作时由555振荡器产生频率为1000HZ的脉冲，经由三个74LS192D构成的千分频的分频器得到频率为1HZ的脉冲，脉冲输入计数电路(分秒由60进制计数电路计数，1小时由24进制计数电路计数),然后将相应数字显示到数字显示器上即所要显示的时间。

另外，时钟的时间设置可以通过三个与单刀双掷开关相连的时钟信号发生器来实现。

闹钟由16个异或门，16个非门，2个8端与门，1个2端与门，1个灯泡组成。

电路原理框图如下:脉冲形成电路由555计时器组成的振荡电路。

考虑到时钟对精度要求较高，故在时钟电路中由555振荡电路产生频率为1KHz的脉冲信号，然后经过千分频的分频器分频产生1Hz脉冲。

555振荡器的参数确定:T=0.7(R1+R2)C=1ms，f=1/t=1KHZ，所以参数可以确定为:C1=10uF，C2=100nF，R1=45Ω，R2=50Ω(以上设置在实际仿真的时候速度过慢，故在实际仿真中)脉冲形成电路如下:2分频电路是三个用十进制计数器74LS90串联而成的千分频的分频器。

分频原理是在74LS90的输出端子中，从低位输入10个脉冲才从高位输出1个脉冲，这样一片74LS90就可以起十分频的作用，三个74LS90串联就构成了千分频的电路，输出的便是1HZ的标准脉冲信号。

分频电路如下所示:在数字时钟电路中，分与秒的计数电路是分别由两个74LS192D组成的60进制的计数电路实现的。

multisim仿真 -12时制电子时钟表

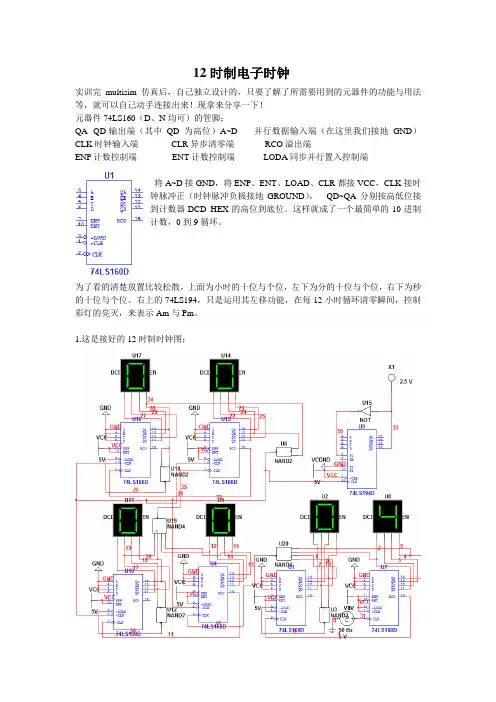

12时制电子时钟
实训完multisim仿真后，自己独立设计的，只要了解了所需要用到的元器件的功能与用法等，就可以自己动手连接出来！现拿来分享一下！
元器件74LS160（D、N均可）的管脚：
QA--QD 输出端（其中QD为高位）A~D 并行数据输入端（在这里我们接地GND）CLK 时钟输入端CLR 异步清零端RCO 溢出端
ENP 计数控制端ENT 计数控制端LODA 同步并行置入控制端
将A~D接GND，将ENP、ENT、LOAD、CLR都接VCC，CLK接时
钟脉冲正（时钟脉冲负极接地GROUND），QD~QA分别按高低位接
到计数器DCD_HEX的高位到底位。

这样就成了一个最简单的10进制
计数，0到9循环。

为了看的清楚放置比较松散，上面为小时的十位与个位，左下为分的十位与个位，右下为秒的十位与个位。

右上的74LS194，只是运用其左移功能，在每12小时循环清零瞬间，控制彩灯的亮灭，来表示Am与Pm。

1.这是接好的12时制时钟图；
在制作中元器件的布局及导线的摆放是很重要的。

连接时分为时、分、秒三大块儿，首先要接好这三大块而儿各自的个位向十位进数，以及每块儿的进制。

在秒向分进位，分向时进位时，都用一个四输入与非门检测分秒的十位与个位达到5和9时，与非门输出接到前一快儿的CLK（即CP 脉冲）。

，要用一个二输入与非门检测每当时的十位与个位显示为12时，进行清零，清零不仅要清时的十位与个位，也要请分的十位与个位，即将与非门输出接到它们的清零端即可。

2.这是放置一些总线后重新布置的，看起来美观了一些吧！还可以按自己想法，布置的更加美观。

就这些了！呵呵，不对的地方见谅，略过吧！。

电子时钟 Multisim仿真

一、设计指标1.时间以24小时为一个周期；2.显示时、分、秒；3.有校时功能，可以分别对时及分进行单独校时，使其校正到标准时间；4.保证计时的稳定及准确须由晶体振荡器提供表针时间基准信号。

二、设计方框图三、元器件介绍1、74LS7474LS74内部结构图 74LS74管脚图2、74LS47译码器74LS47译码器LT L ×× × × ×H L L L L L L L (5)74LS47译码器真值表注：1、当需要0到15的输出功能时，灭灯输入（BI ）必须为开路或保持在高逻辑电平，若不要灭掉十进制零，则动态灭灯输入（RBI ）必须开路或处于高逻辑电平。

2、当低逻辑电平直接加到灭灯输入（BI ）时，不管其它任何输入端的电平如何，所有段的输出端都关死。

（H=高电平 L=低电平 ×=不定） 3、当动态灭灯输入（RBI ）和输入端A 、B 、C 、D 都处于低电平而试灯输入(LT)为高时，则所有段的输出端进入关闭且动态灭灯输出（RBO ）处于低电平（响应条件）。

4、当灭灯输入/动态灭灯输出（BI/RBO ）开路或保持在高电平，且将低电平加到试灯输入(LT)时，所有段的输出端都得打开。

*BI/RBO 是用作灭灯输入（BI ）与/或动态灭灯输出（RBO ）的线与逻辑。

3、74LS39074LS390 管脚图双十进制计数器4、74LS08 2输入端四AND74LS08管脚图 74LS08真值表5、74LS00管脚图 6、74HC51D7 74LS51与或非门管脚图7、4060BP-5V4060BP管脚图4060BP结构图8、七段显示数码管数码显示器有多种，按显示方式可分为分段式、点阵式和重叠式；按发光材料可分为辉光显示器、荧光显示器、发光二极管显示器和液晶显示器等。

目前普遍使用的七段式数字显示器主要有发光二极管和液晶显示器两种。

这里主要介绍七段发光二极管组成的数码管原理。

基于multisim10的电子秒表设计与仿真

基于 m u lt isim 10 的电子秒表设计与仿真淮阴工学院王业琴［摘要］以 multisim10 为平台设计了电子秒表电路，使用虚拟示波器等虚拟元件，完成电路的设计与仿真，实现 0.1～0.9 秒和 1～9.9 的秒表计时，仿真结果与实物实验一致，在课堂上使实验教学更形象、灵活、更贴近工程实际，达到帮助学生理解原理，更好地掌握所学知识的目的。

对于提高学生动手能力、分析问题和解决问题的能力具有重要的意义。

［关键词］mu ltisim10 电子秒表仿真分析1. 电子秒表电路设计本文利用 m u lti s i m 10 软件设计了电子秒表电路，如图 1 所示：包括基本 R S 触发器、单稳态触发器、时钟发生器及计数、译码显示等单元电路。

通过按键控制数码管开始和停止计时，并利用该软件实现电路的调试与和测试。

图 1 电子秒表原理图1.1 基本 R S 触发器的设计基本 RS 触发器在电子秒表中的功能是启动和停止秒表工作。

图 1 中单元 I 为用集成与非门构成的基本 RS 触发器。

属低电平直接触发的触发器，有直接置位、复位的功能。

它的一路输出Q 作为单稳态触发器的输入，另一路输出 Q 作为与非门 U9 的输入控制信号。

按动按钮开关 R （接地），则门 U 7 输出Q ＝1；门 U 8 输出 Q ＝0，R 复位后 Q 、Q 状态保持不变。

再按动按钮开关 S ,则 Q 由 0 变为 1，门 U 9 开启, 为计数器启动作好准备。

Q 由 1 变 0，送出负脉冲，启动单稳态触发器工作。

1.2 单稳态触发器的设计单稳态触发器在电子秒表中的功能是为计数器提供清零信号。

图 1 中单元Ⅱ为用集成与非门构成的微分型单稳态触发器。

单稳态触发器的输入触发负脉冲信号 v i 由基本 R S 触发器Q 端提供，输出负脉冲 v O 通过非门加到计数器的清除端 R 。

静态时，门 U 5 应处于截止状态，故电阻 R 必须小于门的关门电阻 R O f f 。

Multisim仪器仪表的使用

虚拟仪器仪表的使用
虚拟仪器仪表是Multisim软件中通过计算机界面模拟真实仪器仪表功能的软件工具。
使用虚拟仪器仪表时，用户可以通过软件界面选择不同的虚拟仪器仪表（如虚拟示波器、虚拟信号发生器、虚拟频谱分析仪等），并通过软件界面操作虚拟仪器仪表进行电路实验和仿真。
虚拟仪器仪表具有使用方便、易于操作和高度仿真的优点，可以帮助用户进行电路设计和仿真实验。
频谱分析仪在射频和微波电路实验中非常有用，可以帮助用户了解信号的频谱特性和性能。
逻辑分析仪的使用
逻辑分析仪是Multisim仪器仪表中用于观测数字信号的设备。
使用逻辑分析仪时，用户可以将数字信号源连接到逻辑分析仪的输入端，通过逻辑分析仪观测数字信号的
状态（高电平或低电平）和时序。
逻辑分析仪在数字电路实验和调试中非常有用，可以帮助用户了解数字电路的工作原理和行为。
04
Multisim仪器仪表的常见问题与解决方案
仪表无法启动或关闭
总结词：电源问题详细描述：检查电源插头是否插好，仪表的电源开关是否打开，以及电源
线是否完好。
总结词：软件问题
详细描述：尝试重新启动Multisim软件或电脑，并确保软件是最新版本。
总结词：硬件问题
详细描述：检查仪表的硬件连接是否正常，如接口、电缆等，如有需要可更换新的硬件设备。
详细描述
在自动化控制系统中，Multisim仪器仪表用于验证控制算法的有效性和性能。通过在Multisim仪器仪表中模拟控制回路，工程师可以对控制算法进行测试和优化，提高系统的稳定性和响应速度。
生物医学工程中的Multisim仪器仪表使用
总结词
生理信号模拟
详细描述
在生物医学工程领域，Multisim仪器仪表用于模拟和测量生理信号，如心电、脑电和肌电等。通过Multisim仪器仪表，研究人员可以精确地模拟和重现生理信号，用于诊

基于Multisim10的智能秒表设计

基于Multisim10的智能秒表设计随着经济的发展和人们生活水平的提高，特别是近几年信息技术的发展，智能化的电子产品改变着人类的生活细节。

近年来，智能秒表的运用范围也越来越广，其辅助功能越变得越来越重要，它能够实现0～99 s的自动计时、停止、归零等功能，避免了传统由人来控制秒表时间的不变，大幅减小了计算误差，在各种比赛中具有重要的意义。

智能秒表利用一种全能的电子电路仿真软件，提高产品的设计质量。

1 Multisim10Multisim10是美国国家仪器(NI)有限公司推出的一种全功能电子仿真软件，主要运用于板级的模拟/数字电路板的设计工作。

这种仿真工具包含电路原理图的图形输入、电路硬件描述语言输入方式，仿真分析能力比较强大。

Multisim提炼了SPICE仿真的复杂内容，能够使设计师在没有深入的SPICE技术情况下也能够很快地捕获、仿真和分析新的设计，通过Multisim和虚拟仪器技术，PCB设计工程师可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

Multisim10能够见硬件设计、调试、仿真集成在软件环境下，采用虚拟器件的电路元件和虚拟的测量仪器，能够实现设计与实验的同步进行，方便修改调试，降低实验成本，提高实验速度，使实验成功的电路能够直接在产品开发中使用，比传统的仿真软件具有较大的优势。

2 智能秒表设计2.1 系统框架智能秒表的设计一般由单片机、按键电路、数码管以及穿行到并行的转换电路构成，其中按键电路设计2个按键K1、K2，K1的主要功能是启停智能秒表，K2的主要功能是自识初始值，而且担负秒表的计时、暂停等功能，案件信息由单片机采集。

数码管构成秒表的显示功能，通过单片机将串行信号发送到74LS164，然后再将串行信号转换成并行信号输送到数码管实施显示，以便实现功能的自动化显示。

智能秒表在进行设计之前首先进行Multisim10仿真实验，根据智能秒表的工作需要，选择合适的器件进行仿真实验。

电子秒表课程设计

一．Multism软件简介。

Multisim是美国国家仪器（NI）有限公司推出的以Windows为基础的仿真工具，适用于板级的模拟/数字电路板的设计工作。

它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。

工程师们可以使用Multisim交互式地搭建电路原理图，并对电路进行仿真。

Multisim提炼了SPICE仿真的复杂内容，这样工程师无需懂得深入的SPICE技术就可以很快地进行捕获、仿真和分析新的设计，这也使其更适合电子学教育。

通过Multisim和虚拟仪器技术，PCB设计工程师和电子学教育工作者可以完成从理论到原理图捕获与仿真再到原型设计和测试这样一个完整的综合设计流程。

EDA就是“Electronic Design Automation”的缩写技术已经在电子设计领域得到广泛应用。

发达国家目前已经基本上不存在电子产品的手工设计。

一台电子产品的设计过程，从概念的确立，到包括电路原理、PCB版图、单片机程序、机内结构、FPGA的构建及仿真、外观界面、热稳定分析、电磁兼容分析在内的物理级设计，再到PCB钻孔图、自动贴片、焊膏漏印、元器件清单、总装配图等生产所需资料等等全部在计算机上完成。

EDA技术借助计算机存储量大、运行速度快的特点，可对设计方案进行人工难以完成的模拟评估、设计检验、设计优化和数据处理等工作。

1EDA已经成为集成电路、印制电路板、电子整机系统设计的主要技术手段。

美国NI公司（美国国家仪器公司）的Multisim 9软件就是这方面很好的一个工具。

启动Multisim 2001后，将出现如图1所示的界面。

界面由多个区域构成：菜单栏，各种工具栏，电路输入窗口，状态条，列表框等。

通过对各部分的操作可以实现电路图的输入、编辑，并根据需要对电路进行相应的观测和分析。

用户可以通过菜单或工具栏改变主窗口的视图内容。

Multisim 2001提供了多种工具栏，并以层次化的模式加以管理，用户可以通过View菜单中的选项方便地将顶层的工具栏打开或关闭，再通过顶层工具栏中的按钮来管理和控制下层的工具栏。

基于Multisim10的智能秒表设计

基于Multisim10的智能秒表设计
吴玮玮
【期刊名称】《电子设计工程》
【年(卷),期】2015(0)13
【摘要】文中利用Multisim10中的MCU模块实现了对PIC单片机的仿真,从而对智能秒表进行了优化设计.采用Multisim10的MCU模块仿真了单片机控制LED灯的点亮过程,并基于该过程设计了利用单片机中的定时器和外围电路构成一个微秒级精度的秒表,实现0～999秒的微秒级计时、停止、归零等功能,同时设计实现了时间控制智能化的方法.与常规方法相比,文中所设计的智能秒表不但设计简单,且其智能性、稳定性以及计时精度都有大幅提高.
【总页数】3页(P115-116,120)
【作者】吴玮玮
【作者单位】陕西国防工业职业技术学院陕西西安710300
【正文语种】中文
【中图分类】TN99
【相关文献】
1.基于multisim10的电子秒表设计与仿真 [J], 王业琴
2.基于单片机的六位智能秒表设计与实现 [J], 贾电如;田俊芳;贾利敏
3.基于单片机的智能秒表设计 [J], 雷跃荣;詹旭;杜玲艳;陈健陵
4.基于Multisim10的电子秒表设计与仿真 [J], 王满苹;巩彩红;王晓光
5.基于单片机的六位智能秒表设计与实现 [J], 贾电如;田俊芳;贾利敏
因版权原因，仅展示原文概要，查看原文内容请购买。

基于multisim的电子秒表仿真设计报告

目录1.设计任务 (1)2.设计原理及方案 (2)2.1设计方案 (2)2.2设计原理 (2)3.设计步骤和结果 (3)3.1振荡器 (3)3.2计数器 (3)3.3控制电路 (4)4.总电路图 (5)5.课程设计总结 (6)6.设计体会 (7)参考文献 (8)- I -数字电子技术课程设计报告1.设计任务电子秒表是测定段时间间隔的仪表，由振荡电路、计数器、译码器、显示电路等部分组成，其中振荡器组成标准秒信号发生器，由不同进制的计数器、译码器和显示器组成计时系统。

技术要求:1、采用中、小规模数字集成电路实现。

2、具有清零、启动计时、暂停计时及继续计时等控制功能。

3、可以准确显示00.00-99.99。

4、由七段LED显示器显示。

5、控制开关两个:启动(继续)暂停计时开关和复位开关。

6、利用Multisim (或EWB)进行电路仿真与调试。

- 1 -数字电子技术课程设计报告2.设计原理及方案2.1 设计方案该方案采用的是用555振荡器产生一个100HZ的脉冲，送入十进制加法计数器74LS290，通过共阴极七段数码管来显示结果，可以准确显示00.00-99.99秒的计时，并且能够通过控制电路实现启动、暂停、和清零功能。

设计流程图如图2.1图2.1 流程图2.2 设计原理由555振荡器产生100Hz脉冲信号，作为10毫秒的计时脉冲；10毫秒计数器计满10后，向100毫秒计数器产生进位脉冲；100毫秒计数器计满10后，向1秒计数器产生进位脉冲；1秒计数器计满10后，向10秒计数器产生进位脉冲。

计数器的输出经显示译码器译码后送显示器显示。

该电路设置两个控制键控制“S1”,“S2”。

键“S1”控制电路的清零功能，键“S2”控制电路的暂停功能。

- 2 -数字电子技术课程设计报告3.设计步骤和结果3.1振荡器振荡器是数字秒表的核心。

振荡的稳定度及频率的精度决定了数字式秒表的精确度，一般来说振荡器的频率越高，计时精度也越高。

基于Multisim10的电子秒表设计与仿真

基于Multisim10的电子秒表设计与仿真王满苹;巩彩红;王晓光【摘要】该电子秒表是基于Multisim10平台设计的,电子秒表电路由时钟发生器、计数电路、显示译码电路、控制电路和复位电路等组成.其时钟发生器是由LMC555CH构成的多谐振荡器组成的,其计数电路通过级联三个十进制计数器74LS160形成,计数器所计数据发送到译码器74LS48N,译码器74LS48N驱动七段数字显示器将数据显示出来,集成与非门74LS00构成的基本RS触发器控制电子秒表的启停,复位电路由一个负脉冲触发的单稳态电路构成,将设计好的电路用Multisim10进行调试仿真,实现了电子秒表从0.01s到9.99s的计时.【期刊名称】《产业与科技论坛》【年(卷),期】2018(017)021【总页数】3页(P33-35)【关键词】Multisim10软件;电子秒表;仿真分析【作者】王满苹;巩彩红;王晓光【作者单位】安阳学院;安阳学院;安阳学院【正文语种】中文电子秒表的启动、停止和复位由控制电路控制。

在启动计数瞬间，在控制电路的作用下复位电路产生一个清零信号，该清零信号使计数器清零之后才开始计数，时钟发生器产生的周期性时钟信号送入计数器中，计数器计数的数据通过译码器驱动七段数字显示器以显示时间值。

将设计好的电路在Multisim10中进行连接，并调试仿真。

Multisim10的使用使得电路的设计更加灵活方便，能够大大提高学生的动手能力和学习的积极主动性，有助于进一步提升学生的创新设计能力。

一、Multisim10软件的特点Multisim10被称为电子设计工作平台或虚拟电子实验室，是Interactive Image Technologies(Electronics Workbench)公司推出的以Windows为基础的电路仿真工具，它是一种用于计算机操作的电子电路仿真设计软件，电子电路的设计及仿真都可以在该平台上进行[1～2]。

数字钟仿真电路multisim时间在一起

数字钟仿真电路multisim时间在一起
数字钟仿真电路是一种用于显示时间的电路，它能够实时地显示小时、分钟和秒数。

这种电路可以通过Multisim软件来模拟和测试。

在数字钟仿真电路中，一般使用计数器、分频器、显示器和时钟电路等组件。

计数器用于计数秒钟的脉冲信号，分频器则将高频脉冲信号分频为秒、分和小时的脉冲信号。

显示器则用来显示当前的时间。

在Multisim软件中，我们可以使用逻辑门、时钟源、计数器和七段数码管等组件来搭建数字钟仿真电路。

首先，我们需要设置一个时钟源，这个时钟源可以产生一个高频的脉冲信号。

然后，我们需要使用计数器来计数这个脉冲信号，从而得到秒、分和小时的脉冲信号。

接下来，我们需要使用分频器将这些脉冲信号分频为合适的频率。

最后，我们使用七段数码管来显示当前的时间。

在Multisim中，我们可以通过连接和配置这些组件来搭建数字钟仿真电路。

通过设置适当的参数和连接方式，我们可以实现秒、分和小时的计数和显示。

我们还可以添加一些按钮和开关来控制计数和显示的功能。

通过模拟和测试这个数字钟仿真电路，我们可以验证其正确性和稳定性。

我们可以通过调整时钟源的频率和计数器的参数来观察时间的变
化。

此外，我们还可以添加一些功能，如闹钟、计时器等，来增加数字钟仿真电路的实用性和功能性。

总的来说，数字钟仿真电路是一种非常有用和实用的电路，它可以用于实时显示时间。

通过Multisim软件，我们可以方便地模拟和测试数字钟仿真电路，以验证其正确性和稳定性，并可以进行拓展，添加更多的功能。

Multisim10.0在电子秒表实训教学中的仿真应用

Multisim10.0在电子秒表实训教学中的仿真应用
甘庆玉;韦鸿
【期刊名称】《广西轻工业》
【年(卷),期】2009(025)008
【摘要】以数字电子技术实训中的电子秒表为例,利用Multisim设计工具对其进行电路设计和仿真的研究.通过实例说明Muitisim软件对改进传统实训方式,对提高实训教学质量有着重要意义.
【总页数】3页(P79-80,108)
【作者】甘庆玉;韦鸿
【作者单位】广西机电职业技术学院,广西,南宁,530007;广西机电职业技术学院,广西,南宁,530007
【正文语种】中文
【中图分类】TP391.9
【相关文献】
1.Multisim在电力电子技术教学中的仿真应用 [J], 侯龙;王玉爽
2.软件MATLAB在电力电子实践教学中的仿真应用 [J], 何妙英
3.Altium Designer在电工电子教学中的虚拟仿真应用与研究 [J], 承浩
4.“电力电子技术”课程教学中的MATLAB仿真应用 [J], 于蕾
5.电子仿真应用于电工电子教学中的价值探讨 [J], 李颂洲
因版权原因，仅展示原文概要，查看原文内容请购买。

数字电路实验四：电子秒表

2、电子秒表的整体测试
各单元电路测试正常后，按总图把几个单元电路连接起来，进行电子秒表的总体测试。
要求计时至少2分钟，利用参考时间源测试其误差。
分析电子秒表误差原因。
4、自主练习 74ls90及74ls92各种进制级联。例：2——10进制级联；
10——2进制级联；上次布置的思考题
········
经过5分频,产生频率10HZ，周期0.1 S的计数时钟信号
T TW1 TW 2 TW1 0.7R1 R 2 C TW 2 0.7R2C
实验原理
现代电子技术实验
50HZ
5分频
10HZ
五、总电路图
现代电子技术实验
现代电子技术实验
六、实验内容
1、脉冲源的调测
现代电子技术实验
用示波器观察输出电压波形并测量其频率，调节 RW，使输出矩形波频率为50Hz，画出其波形。
产生清零信号单稳态电路来自实验原理 2、停止电路
Q=0
Q=1
现代电子技术实验
时钟信号
C
与
非门计数脉冲
若停止键按下， Q将变为0。
实验原理
停止电路
Q=01
Q=01
现代电子技术实验
时钟信号
C
与
非门无计数脉冲
停止键按下， Q=C变为0。
实验原理
现代电子技术实验
3、脉冲源电路
产生频率为50HZ，周期0.02 S的信号
2 、按下启动键开始清零计时，按下停止键，停止。
三、实验框图
电子秒表的组成框图
现代电子技术实验
四、实验原理
Q=1
Q=0
现代电子技术实验
1、启动电路
R-S触发器

Multisim-电子秒表

电子秒表设计1．实验目的：学习数字电路中的基本RS触发器，单稳触发器，时钟发生器，译码显示电路等单元电路的综合应用。

学习电子秒表的调试方法。

2．实验原理图2-1为电子秒表的电原理图。

按功能分成4个单元电路进行分析。

2.1 基本RS触发器图2-1的单元Ⅰ部分为用集成与非门构成的基本RS触发器。

它属低电平直接触发的触发器，有直接置位和复位的功能。

图2-1 电子秒表原理图它的一路输出Q作为单稳态触发器的输入，另一路输出Q作为与非门5的输入控制信号。

按动按钮开关K2到接地，则门一的输出Q=1；门2的输出Q=0，K2复位后Q、Q状态保持不变。

再按动按钮开关K1，则Q由0变为1，门5开启，为计数器启动作好准备，Q由1变到0，送出负脉冲，启动单稳态触发器工作。

基本RS触发器在电子秒表中的职能是启动和停止秒表的工作。

2.2 单稳态触发器图2-1的单元Ⅱ部分为用集成与非门构成的微分型单稳态触发器。

单稳态触发器的输入触发负脉冲信号V i由基本RS触发器Q端提供，输出负脉冲V0通过非门加到计数器的清除端R。

静态时，门4应处于截止状态，故电阻R必须小于门的开关电阻R off。

定时元件RC取值不同，输出脉冲宽度也不同。

当触发脉冲宽度小于输出脉冲宽度时，可以省去输入微分电路的R p和C p。

单稳态触发器在电子秒表中的职能是为计数器提供清零信号。

2.3 时钟触发器图2-1的单元Ⅲ为由555定时器构成的多谐振荡器，是一种性能较好的时钟源。

调节电位R p，使在输出端3获得频率为50Hz的矩形波信号。

当基本RS触发器的Q=1时，门5开启，此时，50Hz脉冲信号通过门5作为计数脉冲加于计数器74LS90（Ⅰ）的计数输入端CP2。

2.4 计数及译码显示二-五-十进制加法计数器74LS90构成电子秒表的计数单元。

其中计数器①接成五进制形式，对频率为50Hz的时钟脉冲进行五分频，在输出端Q D取得周期为0.1秒的矩形脉冲，作为计数器②的时钟输入。

Multisim中仪器仪表的使用

逻辑分析仪是Multisim中用于分析数字电路的逻辑关系和信号变化的仪器。通过逻辑分析仪，用户可以监测数字电路中的信号状态和逻辑关系，以便进行故障排除和逻辑分析。逻辑分析仪通常具有多个通道，可以同时监测多个信号的状态和逻辑关系。
03
Multisim中仪器仪表的使用方法
电压表的使用方法
计算机工程
用于计算机硬件设计和开发中的电路仿真测试，提高开发效率。
02
Multisim中的仪器仪表种类
电压表
总结词
用于测量电路中的电压值。
详细描述
电压表是Multisim中常用的测量仪器之一，用于测量电路中两点之间的电压值。在Multisim中，电压表通常以图形化的方式呈现，可以方便地放置在电路图中，并与电路中的元件连接。
Multisim中仪器仪表的使用
目录
• Multisim软件简介 • Multisim中的仪器仪表种类 • Multisim中仪器仪表的使用方法
目录
• Multisim中仪器仪表的注意事项 • Multisim中仪器仪表的应用实例
01
Multisim软件简介
ห้องสมุดไป่ตู้
Multisim软件概述
01
是一款由美国国家仪器公司（National Instruments）开发的电路仿真软件，用于模拟电路设计和分析。
信号发生器是Multisim中用于产生各种模拟信号或数字信号的仪器。用户可以使用信号发生器产生各种波形，如正弦波、方波、三角波等，以便对电路进行测试或模拟。信号发生器还可以用于产生各种频率和幅值的信号，以满足不同的测试需求。
逻辑分析仪
总结词
用于分析数字电路的逻辑关系和信号变化。

Multisim 电子秒表

电子秒表设计1．实验目的：学习数字电路中的基本RS触发器，单稳触发器，时钟发生器，译码显示电路等单元电路的综合应用。

学习电子秒表的调试方法。

2．实验原理图2-1为电子秒表的电原理图。

按功能分成4个单元电路进行分析。

2.1 基本RS触发器图2-1的单元Ⅰ部分为用集成与非门构成的基本RS触发器。

它属低电平直接触发的触发器，有直接置位和复位的功能。

图2-1 电子秒表原理图它的一路输出Q作为单稳态触发器的输入，另一路输出Q作为与非门5的输入控制信号。

按动按钮开关K2到接地，则门一的输出Q=1；门2的输出Q=0，K2复位后Q、Q状态保持不变。

再按动按钮开关K1，则Q由0变为1，门5开启，为计数器启动作好准备，Q由1变到0，送出负脉冲，启动单稳态触发器工作。

基本RS触发器在电子秒表中的职能是启动和停止秒表的工作。

2.2 单稳态触发器图2-1的单元Ⅱ部分为用集成与非门构成的微分型单稳态触发器。

单稳态触发器的输入触发负脉冲信号V i由基本RS触发器Q端提供，输出负脉冲V0通过非门加到计数器的清除端R。

静态时，门4应处于截止状态，故电阻R必须小于门的开关电阻R off。

定时元件RC取值不同，输出脉冲宽度也不同。

当触发脉冲宽度小于输出脉冲宽度时，可以省去输入微分电路的R p和C p。

单稳态触发器在电子秒表中的职能是为计数器提供清零信号。

2.3 时钟触发器图2-1的单元Ⅲ为由555定时器构成的多谐振荡器，是一种性能较好的时钟源。

调节电位R p，使在输出端3获得频率为50Hz的矩形波信号。

当基本RS触发器的Q=1时，门5开启，此时，50Hz脉冲信号通过门5作为计数脉冲加于计数器74LS90（Ⅰ）的计数输入端CP2。

2.4 计数及译码显示二-五-十进制加法计数器74LS90构成电子秒表的计数单元。

其中计数器①接成五进制形式，对频率为50Hz的时钟脉冲进行五分频，在输出端Q D取得周期为0.1秒的矩形脉冲，作为计数器②的时钟输入。
