一焊盘制作1. smt焊盘1)所有程序→cadence SPB15.7→PCB edit utilities→Pad designer;2) parameter选项中: type选single ,internal layer 选option,Unit 选毫米或mi l;3)layer 选项中设置焊盘:选Begin layer→regular pad 设置焊盘形状和大小;thermal relief 和anti pad 选NULL;4)取名SAVE as存盘。

2.通孔焊盘1)所有程序→cadence SPB15.7→PCB edit utilities→Pad designer;2) parameter选项中: type选through,internal layer 选option,Unit 选毫米或mi l;设置焊盘钻孔大小,焊盘字符(可不设);3)layer 选项中设置焊盘:选Begin layer→regular pad 设置焊盘形状和大小;thermal relief 和anti pad 比焊盘大0.8或1mm,同样设置end layer(底层),soldermask_top、soldermask_bottom设置比焊盘大0.15mm,paste_top、paste_bottom设置成与焊盘一样大。

4)取名save as存盘。

二封装制作1.所有程序→cadence SPB15.7→pcb editor→Allegro PCB designe XL;2.File→new,弹出New Drawing对话框,输入文件名,在Drawing type中选Package symbol→OK;3.设置绘画尺寸:Setup→drawing size ,分别设置类型、单位、左下角座标、绘图区宽、高→OK;4. 设置栅格:setup grid,将所有层栅格设为0.0254或1mil→OK;5. Layout→pins ,Options中选connect,选定焊盘、设置重复放置形式;6. 重复放置所有焊盘;7.放置元件边界区,用于DRC检查(通常与元器件一样大,与其外形丝印一样大):Add→Rectange,右边Option中选Package geometry和place bound_top,绘制边界(此项可以不做);8.添加零件外框(集成电路再增加1脚标识):Add→line ,选package geometry和silkscreen_top选项,在line width文本框中输入线的粗度;同样方法在Assembly_top 层添加同样图形(可不用);9.增加Ref Des层零件标号:Layout→Labels→Refdes,打开 Option选项,选择Silkscreen_Top,单击1脚附近,输入标号如U*,D*,R*之类,同样方法在Assembly_top层添加同样图形;10.取名save as存盘。

cadence教程

cadence教程

cadence教程Cadence 是一款流行的电路设计和仿真工具。

它广泛应用于电子工程领域,可以帮助工程师进行电路设计、布局、仿真和验证。

以下是一个简单的 Cadence 教程,帮助你快速入门使用该软件。

第一步: 下载和安装 Cadence首先,你需要从 Cadence 官方网站下载适用于你操作系统的Cadence 软件安装包。

在下载完成后,双击安装包文件并按照安装向导的指示进行安装。

第二步: 创建新项目打开 Cadence 软件后,你将看到一个初始界面。

点击“File”菜单,然后选择“New”来创建一个新的项目。

第三步: 添加电路元件在新项目中,你可以开始添加电路元件。

点击菜单栏上的“Library”按钮,然后选择“Add Library”来添加一个元件库。

接下来,使用菜单栏上的“Place”按钮来添加所需的电路元件。

第四步: 连接电路元件一旦添加了电路元件,你需要使用连线工具来连接它们。

点击菜单栏上的“Place Wire”按钮,然后将鼠标指针移到一个元件的引脚上。

点击引脚,然后按照电路的设计布局开始连接其他元件。

第五步: 设置仿真参数在完成电路布局后,你需要设置仿真参数。

点击菜单栏上的“Simulate”按钮,然后选择“Configure”来设置仿真器类型、仿真时间等参数。

第六步: 运行仿真设置完成后,你可以点击菜单栏上的“Simulate”按钮,然后选择“Run”来运行仿真。

仿真过程会模拟电路的运行情况,并生成相应的结果。

总结通过这个简单的 Cadence 教程,你了解了如何下载安装Cadence 软件、创建新项目、添加电路元件、连接元件、设置仿真参数和运行仿真。

掌握了这些基本操作后,你可以进一步学习和探索 Cadence 的更多功能和高级技巧。

祝你在使用Cadence 中取得成功!。

Cadence使用手册经典

Cadence使用手册经典
主窗口分为信息窗口 CIW、命令行以及主菜单。信息窗口会给出一些系统信息(如出 错信息,程序运行情况等)。在命令行中可以输入某些命令。如我们调用 Cadence 的命令 icfb 和一些其它命令,比较重要的有调出帮助文件的 openbook&等。
一.File 菜单 在 File 菜单下,主要的菜单项有 New、Open、Exit 等。在具体解释之前我们不妨先理 顺一下以下几个关系。library(库)的地位相当于文件夹,它用来存放一整个设计的所有数据, 像一些子单元(cell)以及子单元(cell)中的多种视图(view)。Cell(单元)可以是一个简 单的单元,像一个与非门,也可以是比较复杂的单元(由 symbol 搭建而成)。View 则包含 多种类型,常用的有 schamatic,symbol,layout,extracted,ivpcell 等等,他们各自代表什 么意思以后将会一一提到。 New 菜单项的子菜单下有 Library、Cellview 两项。Library 项打开 New Library 窗口, Cellview 项打开 Create New File 窗口,如图 1-2-1 和 1-2-2 所示。
i——在光标处插入正文; x——删除光标处的字符; :wq——存盘退出; 要记著一点,在插入态处,不能打入指令,必需先按〈Esc〉键,返回指令态。假若户不知 身处何态,也可以按〈Esc〉键,不管处于何态,都会返回指令态其它的一些命令请读者自己参 阅有关的书籍。
§ 1-2 建立可进行 SPICE 模拟的单元文件
icfb&↙(回车键),其中& 表示后台工作。Icfb 调出1-1-1Candence 主窗口 二.在 PC 机上使用 1)将 PC 机的颜色属性改为 256 色(这一步必须); 2)打开 Exceed 软件,一般选用 xstart 软件,以下是使用步骤: start method 选择 REXEC(TCP-IP) ,Programm 选择 Xwindow。Host 选择 10.13.71.32 或 10.13.71.33。host type 选择 sun。并点击后面的按钮,在弹出菜单中选择 command tool。 确认选择完毕后,点击 run! 3)在提示符 ZDASIC22> 下键入:setenv DISPLAY 本机 ip:0.0(回车) 4)在命令行中(提示符后,如:ZUEDA22>)键入以下命令

Cadence的使用

Cadence的使用

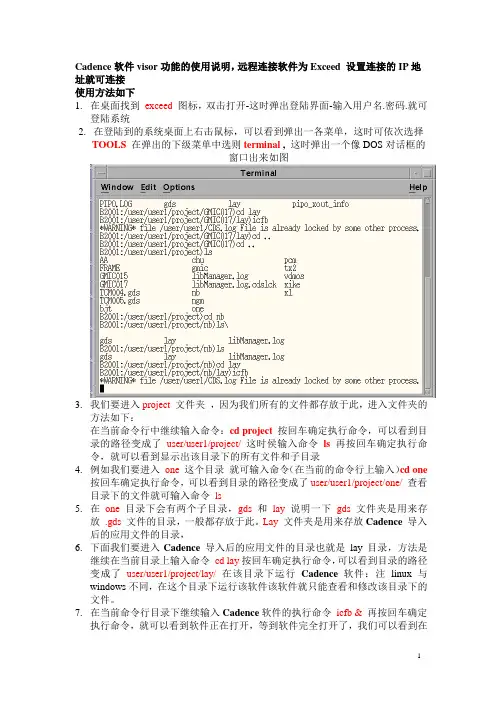

Cadence软件visor功能的使用说明,远程连接软件为Exceed 设置连接的IP地址就可连接使用方法如下1.在桌面找到exceed图标,双击打开-这时弹出登陆界面-输入用户名.密码.就可登陆系统2.在登陆到的系统桌面上右击鼠标,可以看到弹出一各菜单,这时可依次选择TOOLS在弹出的下级菜单中选则terminal , 这时弹出一个像DOS对话框的窗口出来如图3.我们要进入project文件夹,因为我们所有的文件都存放于此,进入文件夹的方法如下:在当前命令行中继续输入命令:cd project按回车确定执行命令,可以看到目录的路径变成了user/user1/project/这时侯输入命令ls再按回车确定执行命令,就可以看到显示出该目录下的所有文件和子目录4.例如我们要进入one这个目录就可输入命令(在当前的命令行上输入)cd one按回车确定执行命令,可以看到目录的路径变成了user/user1/project/one/查看目录下的文件就可输入命令ls5.在one目录下会有两个子目录,gds和lay说明一下gds 文件夹是用来存放.gds文件的目录,一般都存放于此。

Lay文件夹是用来存放Cadence 导入后的应用文件的目录,6.下面我们要进入Cadence 导入后的应用文件的目录也就是lay 目录,方法是继续在当前目录上输入命令cd lay按回车确定执行命令,可以看到目录的路径变成了user/user1/project/lay/ 在该目录下运行Cadence软件:注linux与windows不同,在这个目录下运行该软件该软件就只能查看和修改该目录下的文件。

7.在当前命令行目录下继续输入Cadence软件的执行命令icfb &再按回车确定执行命令,就可以看到软件正在打开,等到软件完全打开了,我们可以看到在桌面的下方有一个小的软件窗口,图这就是Cadence 软件8.下面我就打开该目录下的某一个文件方法如下:依次选择tools – librarymanager如下图这时弹出库管理对话框如图如果要编辑或者查看gmic017就依次选择如上图gmic017-gmic017-最后双击layout即可打开版图。

cadence使用方法

cadence使用方法

cadence使用方法Cadence 是一种流行的电子设计自动化(EDA)工具,用于VLSI(Very Large Scale Integration)设计和仿真。

它由美国卡内基梅隆大学的Circuit Design Group开发,是IC设计工程师广泛使用的一种工具。

Cadence 提供了一整套的工具,包括电路设计、物理布局、封装设计以及信号完整性仿真等。

1.工程设置:在开始之前,你需要设置你的工程。

这包括指定设计库和工作目录。

你可以在Cadence的命令行界面输入"set"命令,设置Cadence工程的相关参数。

2.电路设计:在Cadence中,你可以使用Virtuoso Schematic Editor或者Silicon Ensemble Schematic Editor进行电路设计。

你可以从菜单中选择相应的元件,然后将它们拖放到画布上,并连接它们。

你还可以设置元件的参数和属性。

3.电路仿真:完成电路设计后,你可以使用Spectre或者HSPICE等仿真工具来验证你的设计。

你需要定义相应的仿真参数,如仿真器类型、仿真时间等。

Cadence还提供了仿真结果的分析和波形显示,以便你评估电路的性能和稳定性。

4.物理布局:5.物理验证:完成物理布局后,你需要进行物理验证,以确保设计的可制造性和可靠性。

Cadence提供了Innovus和Tempus等工具,用于进行电压引脚冲突检查、信号完整性分析和时序分析等。

这些工具可以帮助你发现潜在的物理问题,并提供相应的解决方案。

6.封装设计:在完成物理验证后,你需要设计封装。

Cadence提供了封装设计工具,如Allegro Package Designer。

你可以定义芯片的引脚布局和间距规则,并生成封装文件。

7.电路板设计:当你完成芯片设计后,你可能需要进行电路板设计。

Cadence提供了Allegro PCB Designer等工具,用于进行电路板布局和连线。

Cadence使用初步简介

Cadence使用初步简介

Cadence使用初步简介在早期的ASIC 设计中电路图起着更为重要的作用作为流行的CAD软件Cadence 提供了一个优秀的电路图编辑工具Composer。

Composer不但界面友好操作方便而且功能非常强大电路图设计好后其功能是否正确性能是否优越必须通过电路模拟才能进行验证Cadence 同样提供了一个优秀的电路模拟软件Analog Artist由于Analog Artist 通过Cadence 与Hspice 的接口调用Hspice 对电路进行模拟。

但是我们的虚拟机中并没有安装Hspice软件,所以我们使用Cadence自带的仿真软件进行仿真。

本章将介绍电路图设计工具Composer 和电路模拟软件Analog Artist 的设置启动界面及使用方法简单的示例以及相关的辅助文件以便大家能对这两种工具有一个初步的理解。

一、Cadence平台的启动:①右击桌面,在弹出菜单中单击open Terminal②在弹出的终端中输入icfb&然后按回车启动Cadence③Cadence启动过程④Cadence启动完成后,关闭提示信息二、设计项目的建立①点击Tools—Library Manager…启动设计库管理软件②启动设计库管理软件③点击File—New--Library新建设计库文件④在弹出的菜单项中输入你的设计的库的名称,比如MyDesign,点击OK⑤选择关联的工艺库文件,我们选择关联已有的工艺库文件,点击OK⑥在弹出菜单中的Technology Library下拉菜单中选择我们需要的TSMC35mm 工艺库,然后点击OK。

⑦设计的项目库文件建立完成,然后我们在这个项目库的基础上建立其子项目。

点击选择mydesign,然后点击File-New-Cell View…⑧输入子项目的名称及子项目的类型,多种类型,目前课程设计中用到的主要是电路图编辑和版图编辑。

在设计版图之前我们假定先设计原理图:所以我们选择,然后点击OK。

Cadence中文简明手册

Cadence中文简明手册

CADENCE芯片版图设计工具VIRTUSO/DIV A/DRACULA入门手册 (2)1、使用V IRTUSO/D IV A/D RACULA之前的准备 (2)1.1、要找一台装有工具IC的计算机 (2)1.2、要能连接到该计算机上 (2)2、工具IC的软件环境配置 (3)2.1、创建工具IC的启动目录,即工作目录。

(3)2.3、将(.cdsinit和.cdsenv)拷贝到工具IC的启动目录 (3)2.4、在工作目录下创建工艺库文件 (3)2.5、启动工具IC,命令为icfb& (3)2.6、配置工艺库路径 (4)2.7、添加工艺提供的一些辅助库............................................................ 错误!未定义书签。

2.8、添加Multipart Path ........................................................................... 错误!未定义书签。

2.9、安装PCELL ....................................................................................... 错误!未定义书签。

3、开始一个新的设计---编辑电路图与版图 (5)3.1、新建一个设计库 (5)3.2、Attach库 (6)3.3、创建新设计 (6)3.4、编辑电路图 (7)3.5 编辑版图 (8)3.6 可以根据习惯改变版图的层次显示特性 (9)3.7、完成版图编辑之后先保存再退出 (10)4版图的DRC检查 (10)4.1、基于Diva的方式 (10)4.2、基于Dracula的方式 (10)5、LVS (12)5.1、准备版图的GDS文件 (12)5.2、准备电路网表 (12)5.3、用LOGLVS转换电路网表成LVS要求格式 (14)5.4、修改lvs的命令文件 (14)5.6、运行dracula来生成lvs任务的可执行文件 (14)5.7、在控制台下,运行文件 (14)5.8、查看错误 (14)5.9、修改 (15)6、PAD相关 (15)6.1、准备pad库 (15)6.2、导入pad版图的GDS文件 (15)6.3、更新gds和cdl (16)6.4、修改cdl (16)7、一些小经验 (17)8、附件清单 (18)9、后记 (18)Cadence芯片版图设计工具Virtuso/Diva/Dracula入门手册(以上华0.6um DPDM工艺设计库为例)Cadence 是一套功能强大的EDA软件,包含有诸如IC、SE等常用芯片设计工具。

cadence 教程

cadence 教程

cadence 教程Cadence 是一种电子设计自动化工具,常用于模拟、验证和布局设计。

它可以帮助工程师在各种电子系统中设计和验证电路,从而提高电路设计的效率和可靠性。

下面将介绍一些 Cadence 的基本使用方法和技巧。

1. 创建新项目要使用 Cadence,首先需要创建一个新项目。

可以通过菜单栏上的"File" -> "New"来创建新项目。

然后输入项目名称、路径等信息,并选择适当的项目类型。

2. 添加电路在 Cadence 中,可以通过绘制电路原理图来添加电路。

可以使用"Create Schematic"工具来创建新的电路原理图。

在绘制电路原理图时,注意使用正确的元件符号和连线方式。

3. 设置仿真参数在进行电路仿真之前,需要设置仿真参数。

可以通过菜单栏上的"Simulator" -> "Edit Simulation"来打开仿真设置窗口。

在仿真设置窗口中,可以设置仿真类型(如DC、AC、Transient 等)、仿真时间范围、仿真步长等参数。

4. 运行仿真设置好仿真参数后,可以通过菜单栏上的"Simulator" -> "Run Simulation"来运行仿真。

运行仿真后,可以查看仿真结果,如电压波形、电流波形等。

5. 进行验证在验证电路设计时,可以使用 Cadence 提供的调试工具和验证功能。

可以通过菜单栏上的"Debug" -> "Start Debugging"来启动调试。

在调试过程中,可以查看电路元件的属性、信号的波形等信息,以发现和解决问题。

6. 进行布局设计在电路设计完成后,可以进行布局设计。

可以使用 Cadence 提供的布局工具来布局电路版图。

布局时,要注意合理安排电路元件的位置和走线方式,以满足电路设计的要求。

cadence基本使用学习

cadence基本使用学习

Cadence相关使用操作简述(1)设置PCB封装库的链接:Setup→Users Preferences→design_paths→psmpath(元件封装库)or padpath(焊盘库)(2)铺铜网络的忽略标记:Edit→Properties在find任务栏选择more,在弹出的find by Name or Property 窗口中object type下拉窗口中选择Net,然后选择网络,apply,弹出两个窗口,关闭show properties窗口,在Edit Property 窗口中选择Ratsnest_Schedule ,value 下拉列表选择POWER_AND_GROUND,接着就apply,ok再ok。

(3)设置线宽:Edit→change→输入Line width的值,然后再点击要改变的布线宽度(4)铺铜:Shape→Ploygon→选择层、网络和动态地→画出铺铜的闭合区域就完成铺铜了不过在点击Shape→Global Dynamic parameters后出现的对话框中shape fill 标签页中Dynamic fill 选择Smooth。

选中铺铜区点击右键,在右键的下拉列表中选择parameters,在Themal relief connect 标签页中的Thru pins 选择Full contact。

(5)设置焊盘选择:Setup→constraints→set value→点击Available database padstacks框中的焊盘即可进入Current via list 点击Current via list 框中的焊盘即可退出Available database padstacks (6)Setup →draw size 设置图纸大小以及单位(7)Display → measure 测量两点之间的距离(8)设置电路板的层数:Setup → subclass → ETCH四层板的基本设置:(9)设置好相应的层显示,然后manufacture→artwork→添加相应的层工艺文件详细设置情况见笔记本。

Cadence-使用参考手册

Cadence-使用参考手册

Cadence 使用参考手册邓海飞微电子学研究所设计室20XX7月目录概述11.1 Cadence概述11.2 ASIC设计流程1第一章Cadence 使用基础52.1 Cadence 软件的环境设置52.2 Cadence软件的启动方法102.3库文件的管理122.4文件格式的转化132.5 怎样使用在线帮助132.6 本手册的组成14第二章Verilog-XL 的介绍153. 1 环境设置153.2 Verilog-XL的启动153.3 Verilog-XL的界面173.4 Verilog-XL的使用示例183.5 Verilog-XL的有关帮助文件19第四章电路图设计与电路模拟214.1 电路图设计工具Composer (21)4.1.1 设置214.1.2 启动224.1.3 用户界面与使用方法224.1.4 使用示例244.1.5 相关在线帮助文档244.2 电路模拟工具Analog Artist (24)4.2.1 设置244.2.2 启动254.2.3 用户界面与使用方法254.2.5 相关在线帮助文档25第五章自动布局布线275.1 Cadence中的自动布局布线流程275.2 用AutoAbgen进行自动布局布线库设计28第六章版图设计与其验证306.1 版图设计大师Virtuoso Layout Editor (30)6.1.1 设置306.1.2 启动306.1.3 用户界面与使用方法316.1.4 使用示例316.1.5 相关在线帮助文档326.2 版图验证工具Dracula (32)6.2.1 Dracula使用介绍326.2.2 相关在线帮助文档33第七章skill语言程序设计347.1 skill语言概述347.2 skill语言的基本语法347.3 Skill语言的编程环境347.4面向工具的skill语言编程35附录1 技术文件与显示文件示例60附录2 Verilog-XL实例文件721.Test_memory.v (72)2.SRAM256X8.v (73)3.ram_sy1s_8052 (79)4.TSMC库文件84附录3 Dracula 命令文件359概述作为流行的EDA工具之一,Cadence一直以来都受到了广大EDA工程师的青睐。

Cadence入门使用说明

Cadence入门使用说明
Cadence使用说明
• 1.确认服务器打开,将IP地址更改为 192.123.123.150,进入Xbrowser浏览器 • 2.单击CAD1500,输入用户名和密码,进入 Solaris系统
• 3打开终端,进入文件夹目录,输入icfb&启 动软件,主要中间有个空格。
启动后出现如下界面
· 4点击Tools-Library Manager进入Library Manager界面
上面显示的是文件管理窗口,可以看到文件存放的结构,其中Library就是文 件夹,Cell就是一个单元,View就是Cell的不同表现形式,比如一个mos管 是一个Cell,但是mos管有原理图模型,有版图模型,有hspice参数模型, 有spectre参数模型等,这就列举了Cell的4个View。他们之间是树状的关系, 即,Library里面有多个Cell,一个Cell里面有多个View。
• 5建立新的Library
• 6文件夹建好了后,我们要建立原理图
注意ViewName是填的schematic,Tool用的是这个。点 击OK之后发现Library Manager里面有如下变化:
• 7双击View中的schematic打开schematic editing窗口进行版图绘制
• Cadence绘制版图常用的快捷键 R 矩形 C 复制 Q 显示属性 DEL 删除 shift+O 旋转 shift+M 粘合 C+F3 镜像

cadence使用手册

cadence使用手册

目录一.软件的安装 (3)二.Cadence 使用环境配置 (11)2.1 capture.ini 的替换 (11)2.2 CIS 环境的配置 (11)2.2.1 映射网络驱动器 (11)2.2.2 创建ODBC数据库 (11)2.2.3 软件中配置CIS (14)三.原理图符号创建方法 (16)3.1 创建单个元器件符号 (16)3.2 创建复合封装元器件 (19)3.3 用电子表格新建元器件: (21)3.4 大器件的分割 (23)四.原理图的绘制 (25)4.1 新建工程文件 (25)4.2 原理图工作环境的设置 (26)4.2.1 当前工作图纸的设置 (26)4.2.2 设置图纸参数 (28)4.2.3 设计模板 (28)4.3 CIS Explorer 的使用 (29)4.4 元件管理(part manager) (31)4.4.1 使用 (31)4.4.2 元件更新 (33)4.5 元器件属性查看 (33)五.原理图绘制的后续处理 (35)5.1 位号标注 (35)5.2 DRC检测 (37)5.3 网表的生成: (41)5.4 BOM表的生成: (44)5.5 Back Annotate 工具的使用 (44)六. cadence 使用规范 (46)6.1. 新原理图封装入库流程 (46)6.2原理图符号创建规范 (47)6.2.1管脚分布与排列 (47)6.2.2管脚分布基本原则 (47)6.2.3 件符号命名规范&位号命名规范表 (47)6.3原理图设计规范: (49)6.3.1 基本规范 (49)6.3.2. 差分信号的命名 (49)6.3.3. 时钟信号的命名 (49)6.3.4. 电源信号的命名 (49)6.3.5 文字的放置 (49)6.3.6. 去耦电容 (50)6.3.7. 连线 (50)6.3.8. 标注 (51)6.3.9. 串阻和网络命名 (51)6.3.10. 页端口符号 (52)6.3.11. 上下拉电阻 (53)6.3.12 总线 (53)6.3.13. 测试点 (53)6.4 原理图符号入库申请单填写规范 (53)6.4.1器件类型分类表 (57)6.5 物料编码申请单填写规范 (59)七.软件常见问题 (60)7.1 CIS配置卡死问题 (60)一.软件的安装开始安装allegro,\\10.8.106.205\无线集群文档服务器\交换目录\HW_CTRL\Cadence 目录下面有SPB_OrCAD 16.3 Release.iso镜像文件,可以将它拷到本地通过虚拟光驱打开也可以解压后运行set up出现下图选中进行安装,不要安装点击。

Cadence使用说明书

Cadence使用说明书

Cadence使用说明书1、 Cadence软件环境设置运行Environment Editor设置软件环境变量2、原理图设计2.1 运行程序Capture CIS在下拉菜单中选择OrCAD Capture CIS option with Capture点击file/new/project…建立原理图工程在Name栏填写工程名称,在Create a New Project Using里面选择Schematic项,在Location 栏中填写工程存放路径。

点击OK后生成工程test,显示如下,PAGE1为自动生成的空原理图文件,右键点击后可以进行rename操作。

2.2 原理图库的构建点击file/new/library在test工程library文件中就会增加一项右键点击.\library1.olb显示如下图所示选择New Part出现对话框:Name表示原件的名称,在原理图设计时用到;Part Reference表示默认的编号名称,如芯片用U表示;PCB Footprint表示该原件的印制板封装;Multiple-Part Package/Parts per表示该原件有几部分组成;选项Pin Number Visible表示引脚数字是否可见;填写修改后点击生成新原件,在虚线框内画上器件符号,然后将虚线框缩小到符号一样大;再运行place/pin添加引脚在Name中填写引脚名称,在Number中填写引脚编号,在Shape下拉菜单中选择引脚外形,在Type下拉菜单中选择引脚类型,要与实际芯片手册一致;Width选项表示是该引脚是总线还是独立信号;一部分编辑完成后,存档,如果该原件由多个部分组成,则点击/view/Next Part,编辑下一部分,直到所有part都编辑完成。

如果一开始定义的part不够多,可以点击Options/Package Properties…修改part的数量。

这样一个原理图库就构建完了。

Cadenceallegro菜单使用说明

Cadenceallegro菜单使用说明

Cadenceallegro菜单使用说明Cadence Allegro菜单使用说明1. 简介本文档旨在向使用Cadence Allegro软件的用户提供菜单使用说明。

Cadence Allegro是一款常用的电子设计自动化(EDA)软件,有助于进行电路设计和 PCB 布局。

2. 界面概述Cadence Allegro的界面主要由工具栏、菜单栏和主编辑区组成。

菜单栏包含了软件的各种功能和工具,方便用户进行设计和布局操作。

3. 菜单使用Cadence Allegro的菜单栏提供了丰富的功能和工具,方便用户进行电路设计和布局。

以下是一些常用菜单和其功能的介绍:3.1 文件菜单文件菜单可以用于新建、打开和保存设计文件,以及进行打印和导出等操作。

- 新建设计文件: `文件` -> `新建`- 打开设计文件: `文件` -> `打开`- 保存设计文件: `文件` -> `保存`- 打印设计文件: `文件` -> `打印`- 导出设计文件: `文件` -> `导出`3.2 编辑菜单编辑菜单提供了一系列用于编辑和处理设计文件的功能和工具。

- 撤销上一步操作: `编辑` -> `撤销`- 复制选定的元件或图形: `编辑` -> `复制`- 粘贴剪贴板的内容: `编辑` -> `粘贴`- 删除选定的元件或图形: `编辑` -> `删除`- 查找和替换元件或图形: `编辑` -> `查找和替换`3.3 视图菜单视图菜单用于控制设计的可见性和显示方式。

- 放大或缩小设计: `视图` -> `放大` / `视图` -> `缩小`- 移动设计视图: `视图` -> `移动`- 显示或隐藏参考层: `视图` -> `参考层`- 显示或隐藏网络标签: `视图` -> `网络标签`3.4 工具菜单工具菜单提供了一些实用的辅助工具和功能。

- 进行电路仿真: `工具` -> `电路仿真`- 进行电路布局和线路连接: `工具` -> `布局和线路连接`- 进行信号完整性分析: `工具` -> `信号完整性分析`- 进行功率完整性分析: `工具` -> `功率完整性分析`4. 其他说明以上仅是一些常用菜单和功能的介绍,Cadence Allegro软件还提供了许多其他有用的功能和工具,用户可以根据自己的需求进行探索和使用。

Cadence基本操作、快捷键、基础知识

Cadence基本操作、快捷键、基础知识

一、基本操作(一)电路图绘制1、登陆到UNIX系统。

在登陆界面,输入用户名***和密码***** 。

2、Cadence的启动。

登录进去之后,点击Terminal出现窗口,输入icfb命令,启动Cadence软件。

3、根据设计指标及电路结构,估算电路参数。

4、利用Candence原理图的输入。

(1)Composer的启动。

在CIW窗口新建一个单元的Schematic视图。

(2)添加器件。

在comparator schematic窗口点击Add-Instance或者直接点i,就可以选择所需的器件。

(3)添加连线。

执行Add-Wire,将需要连接的部分用线连接起来。

(4)添加管脚。

执行Add-Pin和直接点p,弹出添加管脚界面。

(5)添加线名。

为设计中某些连线添加有意义的名称有助于在波形显示窗口中显出该条线的信号名称,也可以帮助检查电路错误。

点击Add-Wire Name,弹出新窗口,为输入输出线添加名称。

为四端的MOS器件的衬底添加名称vdd!或gnd!,其中!表示全局变量。

(6)添加电源信号,根据不同的仿真电路设置不同的电源参数。

(7)保存并检查。

点击schematic窗口上的Check and Save按钮,察看是否有警告或者错误。

如果有,察看CIW窗口的提示。

4、利用Candence原理图的输入。

(二)电路图仿真(1)启动模拟仿真环境。

在comparator schematic窗口,选择Tools-Analog Environment,弹出模拟仿真环境界面。

(2)设置模型库。

(3)设置分析类型。

在仿真窗口,点击Choose Analyses按钮,弹出Choose Analyses窗口,该窗口中列出了各种仿真类型,依次进行各种仿真,如ac、dc、tran,进行交流仿真、直流仿真、瞬态仿真。

(4)设置波形显示工具。

Cadence中有两种波形显示工具:AWD和wavescane,在仿真窗口选择Session-assign,在弹出的窗口中可以选择波形显示工具为AWD或wavescane。

cadence使用教程

cadence使用教程

cadence使用教程Cadence是一种电路设计和仿真软件,非常适合电子工程师用于电路设计和分析。

在本教程中,我们将介绍如何使用Cadence进行基本的电路设计和仿真。

首先,打开Cadence软件,并新建一个新项目。

请确保你已经安装了Cadence软件,并且拥有一个有效的许可证。

在新项目中,你需要定义电路的基本参数,如电源电压、电阻值等。

可以通过绘制原理图的方式来完成这些参数的定义。

在绘图界面中,你可以选择不同的元件,包括电源、电阻、电容、电感等。

你可以使用菜单栏中的工具来放置和连接这些元件。

一旦电路图绘制完成,你可以对电路进行仿真。

首先,需要选择合适的仿真器。

Cadence提供了多种仿真器,如Spectre和HSPICE。

选择一个适合你电路的仿真器,并设置仿真参数,如仿真时间、仿真步长等。

在仿真之前,你首先需要对电路进行布局。

布局涉及将电路中的元件放置在芯片上,并根据布线规则进行连接。

Cadence提供了强大的布局工具,可以帮助你完成这个过程。

完成布局后,你可以进行后仿真。

后仿真涉及将布局好的电路导入到仿真器中,并进行仿真分析。

你可以查看电路的性能指标,如电压、电流和功耗等。

除了基本的电路设计和仿真,Cadence还提供了其他功能,如噪声分析、温度分析和优化设计等。

你可以根据需要选择适合的功能。

总的来说,Cadence是一个功能强大的电路设计和仿真软件。

通过本教程,你可以学会如何使用Cadence进行基本的电路设计和仿真。

希望这对你的电子工程项目有所帮助。

Cadence及Silvaco使用说明

Cadence及Silvaco使用说明

打开虚拟机:
登陆账号:shiyan
密码:000000
Cadence启动:右击屏幕--- Open Terminal --- 输入icfb&<回车>
启动成功后将Terminal最小化,切勿关闭!
Silvaco启动:右击屏幕--- Open Terminal --- csh --- su --- 123456<此处输入不会显示数字,属于Linux自我保护> --- sflm –start --- cd /home/eda/silvaco/bin --- ./restart
启动成功后将Terminal最小化,切勿关闭!
打开另一终端(不要关闭上一终端),输入
$: csh
$: deckbuild
此时软件界面会运行成功,软件中的实例运行成功。

再次提醒:启动成功后将Terminal最小化,切勿关闭!否则会直接导致软件关闭!!切记如果输入deckbuild未出现软件界面,稍等片刻,license会自动刷新,待刷
新后就会弹出软件界面。

请同学们在实验结束后将虚拟机正常关闭,如下图
谢谢您的合作!。

cadence详细教程

cadence详细教程

cadence详细教程第⼀次⽬录1.Cadence系统编辑环境 (2)实验1:Cadence系统编辑环境设置与基本操作 (2) 2.电路图设计⼯具-Schematic (8)实验2:⼆与⾮门电路原理图设计 (8)实验3:数、模混合集成电路原理图设计 (14)3.电路仿真⼯具-ADE (18)实验4:ADE环境设置 (18)实验5:差分放⼤器电路仿真 (23)4.版图设计⼯具-Layout Editor (30)实验6:Layout Editor环境设置 (30)实验7:MOS管版图设计 (35)实验8:BJT管版图设计 (38)实验9:CMOS反相器版图设计 (42)实验10:Pcells版图设计 (46)实验11:pk44chip芯⽚版图综合设计 (53)5.版图验证⼯具-Diva (57)实验12:版图验证 (57)实验13:版图识别 (66)实验14:版图改错 (71)6.设计性实验 (73)实验15:RS触发器设计 (73)实验16:静态存储器设计 (76)实验17:三态与⾮门设计 (79)实验18:基准电压源设计 (81)实验19:CMOS放⼤器设计 (83)实验20:异或门设计 (84)Lab 1 Cadence系统环境设置与基本操作1.实验⽬的熟悉Cadence系统环境了解CIW窗⼝的功能掌握基本操作⽅法2.实验原理系统启动Cadence系统包含有许多⼯具(或模块),不同⼯具在启动时所需的License 不同,故⽽启动⽅法各异。

⼀般情况下涉及到的启动⽅式主要有以下⼏种,本实验系统所⽤到的有icms、icfb、layoutPlus等。

①前端启动命令:表1.1 前端启动命令命令规模功能icde s 基本数字模拟设计输⼊icds s icde以及数字设计环境icms s 前端模拟、混合、微波设计icca xl 前端设计加布局规划②版图⼯具启动命令表1.2 版图⼯具启动命令命令规模功能Layout s 基本版图设计(具有交互DRC功能)layoutPlus m 版图设计(具有⾃动化设计⼯具和交互验证功能)③系统级启动命令表1.3 系统级启动命令命令规模功能swb s PCB设计msfb l 混合型号IC设计icfb xl 前端到后端⼤多数⼯具CIW窗⼝Cadence系统启动后,⾃动弹出“what’s New…”窗⼝和命令解释窗⼝CIW (Command Interpreter Window)。
