中职教育-《汽车底盘电控系统检修》课件：项目5任务2 四轮驱动系统失效故障的检修与排除.ppt
合集下载
汽车底盘电控系统检修课件：汽车电控悬挂检修
丰田凌志LS400轿车电控空气悬架系统的基本组成 1—干燥器与排气阀 2—空气压缩机 3—No.1高度控制阀 4—主节气门位置传感器 5—门控开关
6—EMS ECU 7—No.2高度控制电磁阀 8—后悬架控制执行器 9—高度控制连接器 10—高度控制自动切断开关 11—No.2高度控制阀与溢流阀 12—后高度传感器
7、8与2之间的电阻；正常值在0Ω～∞之间变化。
转向传感器电路
③ 制动灯开关电路 踩下制动踏板时，制动灯开关接通，蓄电池正极电压施加在悬架ECU的端
子STP上。悬架ECU还将该信号作为防点头控制的启动条件之一。
● 检查悬架ECU连接端子STP与车身接地之间的电压。
准备：拆出仪表台下的手套箱；接通点火开关。 检查：在踩下和松开制动踏板的同时，分别测量悬架ECU连接器端子STP
ECU输入信号检查
检查项目
操作内容
转向传感器
停车灯开关
门控灯开关 节气门位置传
感器 1号车速传感器
高度控制开关
开关 高度控制 ON/OFF开关
车向前摆正直 行
OFF（不踩制 动踏板）
OFF（所有车 门关闭）
不踩加速踏板
车速低于 20km/h “NORM”位
置 “NORM”位
置
“ON”位置
发动机状 态（停机）
31
1号高度控制阀电路
33
2号高度控制阀电路（用于后悬架）
高度控制阀电路短路或断路
34 2号高度控制阀电路（用于左悬架）
35
排气阀电路
排气阀电路短路或断路
41
1号高度控制继电器电路
1号高度控制继电器电路短路或断路
42
压缩机电动机电路
压缩机电动机电路短路或断路
汽车底盘机械系统检修说课ppt
2
2 1.5 1.5
16
2 0.5 1.5
4
11
2
12
128
五、重难点分析及教法与学法设计
教法： 启发引导 讲授法 演示法 任务驱动法
重点
功用 结构与组成
难点
故障诊断 拆装
教法： 案例法 实操演示法 动画演示 实例分析
学法： 自主探究 总结归纳 分组讨论 视频学习
工作原理 动力传递路线
零件间连接 与装配关系
2
1 0.5 0.5 445
2 1 16
16 4 4 4 0.5 1.5
2 1.5
0.5
4
12 3 2.5 3 0.5 1
四、课程内容设计
三、行驶系
（24学时）
四、转向系
（20学时）
3.1车架与车桥 3.2车轮与轮胎 3.3悬架 4.1概述
3 1.5 3.5
8
2 2.5 3 0.5
8
3 1.5 2.5
二、课程目标 素质目标
能力目标 知识目标
二、课程目标
知识目标
1、懂结构知原理。 2、懂四大系统总成及零部件的正确拆装
工艺。 3、能够读识汽车底盘液压系统线路图。 4、掌握车轮定位仪、动平衡测试仪的使
用方法。
二、课目标
能力目标
二、课程目标
素质目标
团队 协作 精神
三、课程内容
传行 动驶 系系 转制 向动 系系
汽车底盘机械系统检修 首课
汽车工程学院：潘宗友
首课内容
1.课程的定位
目录
2.课程目标 3.课程内容
4.课程内容设计 5.课程重难点分析及教法与学法
6. 教学手段与教学实施
中职教育-《汽车底盘电控系统检修》第二版课件：单元四 防滑控制系统的检修(二)人民交通出版社.ppt
相关知识 4.2 驱动防滑控制系统（ASR）
4）防滑差速锁控制 带防滑差速器的ASR如图4-51所示。防滑差速锁能对差速器锁止装 置进行控制，使锁止范围从0～100%，并通过ASR有效控制驱动车轮的 驱动力，从而提高汽车在滑溜路面起步和加速能力及行驶方向稳定性。
图4-51 带防滑差速器的ASR
相关知识 4.2 驱动防滑控制系统（ASR）
相关知识 4.2 驱动防滑控制系统（ASR）
图4-56 LS400轿车的 ABS/TRC
1-右前轮速传感器；2-比例阀 和差压阀；3-制动主缸；4TRC制动压力调节器；5-左后 轮速传感器；6-右后轮速传感
器；7-发动机ECU；8ABS/TRC ECU；9-TRC关闭 指示灯；10-TRC工作指示灯； 11-TRC选择开关；12-左前轮 速传感器；13-主节气门位置 传感器；14-副节气门位置传 感器；15-副节气门步进电动 机；16-ABS制动压力调节器

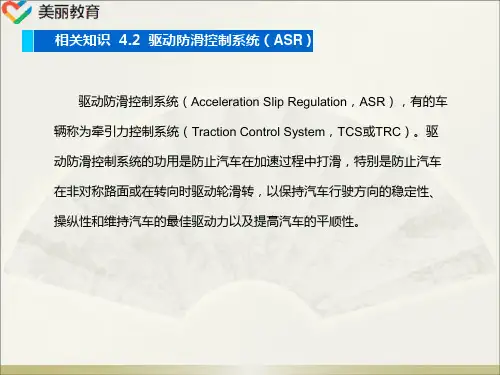

相关知识 4.2 驱动防滑控制系统（ASR）
驱动防滑控制系统（Acceleration Slip Regulation，ASR），有的车 辆称为牵引力控制系统（Traction Control System，TCS或TRC）。驱 动防滑控制系统的功用是防止汽车在加速过程中打滑，特别是防止汽车 在非对称路面或在转向时驱动轮滑转，以保持汽车行驶方向的稳定性、 操纵性和维持汽车的最佳驱动力以及提高汽车的平顺性。
相关知识 4.2 驱动防滑控制系统（ASR）
3）TRC制动执行器 TRC制动执行器主要由TRC隔离电磁阀总成和TRC制动供能总成组 成，如图4-57所示。 （1）TRC隔离电磁阀总成。TRC隔离电磁阀通过管路与制动主缸、 制动压力调节器和TRC制动供能总成相连，主要由制动主缸隔离电磁阀、 蓄能器隔离电磁阀和储液罐隔离电磁阀组成。 在未介入制动时，3个隔离电磁阀不通电，制动主缸隔离电磁阀处于 接通状态，将制动主缸至制动压力调节器中调压电磁阀的制动液通路接 通；蓄能器隔离电磁阀处于截止状态，将TRC制动供能总成至制动压力 调节器中调压电磁阀的制动液通路封闭；储液罐隔离电磁阀处于截止状 态，将制动压力调节器中调压电磁阀至储液罐的制动液路封闭。
汽车底盘电控系统检修项目PPT课件
10.2 车轮制动器
.
9
10.2 车轮制动器
3. 盘式制动器检修 1) 制动盘厚度的检查
用游标卡尺或千分尺测量，桑塔纳轿车前制动盘标准 厚度为10mm，使用极限为8 mm，超过极限尺寸时应 予更换。
.
10
10.2 车轮制动器
2) 制动盘端面圆跳动的检查 • 制动盘端面圆跳动多大会使制动踏板抖动或使制动衬
.
24
4. 典型车轮制动器 1) 桑塔纳后轮制动器 带驻车制动的鼓式制动器。 a. 组成、原理 • 什么类型的？ • 间隙如何自调？ • 如何驻车？
10.2 车轮制动器
.
25
10.2 车轮制动器
b. 检修 • 制动蹄摩擦衬片厚度
– 用游标卡尺或直尺测量制动蹄片的厚度，标准值为5mm，使 用极限为2.5mm。其铆钉与摩擦片表面距离不得小于1mm。 在未拆下车轮时，制动蹄摩擦片的厚度可从制动底板上的观 察孔目测。
.
27
10.2 车轮制动器
• 鼓蹄接触面积检查
– 将后制动鼓摩擦衬片表面打磨干净后，靠在后制动鼓上，检 查二者的接触面积，应不小于60%，否则应继续打磨摩擦衬 片的表面。
• 回位弹簧的检查
– 若弹簧自由长度增加5%，则应更换新弹簧。
.
28
2) BJ2020S后轮制动器 • 结构
10.2 车轮制动器
.
29
10.2 车轮制动器
• 调整
– 全面调整的方法是：架起车桥，使制动鼓能自由转动；松开 蹄片的偏心支承销轴锁紧螺母；转动支承销使轴端标记位相 互靠近的位置；转动上端调整凸轮，使蹄片压向制动鼓，从 动鼓的检查孔用厚薄规检查每个蹄片两端与制动鼓是否贴紧。 如果蹄片轴端发现间隙，则用转动蹄片支承销的方法消除； 反向转动调整凸轮，使蹄片上端与鼓脱离接触，产生合适的 间隙为止。
汽车底盘电控系统检修课件 项目四 电控驱动防滑控制系统的检修
项目四 电控驱动防滑控制系统的检修
2． 输出执行元件的检修 用万用表检测执行元件，检测步骤及检测内容参见表 4-2 所示。
3． ASR 系统的故障诊断 ASR 系统具有故障自诊断功能，借助诊断仪 V.A.G1551 可读取故障码。根据故障码可检查故障原因，对维修 很有帮助。表 4-3 所示为奥迪 A6 轿车 ABS&ASR 系统故障码表。
项目四 电控驱动防滑控制系统的检修
二、ASR 主要部件的结构和工作原理
1． ASR 电控单元 因 ASR 和 ABS 的一些信号输入和处 理都是相同的，为了减少电子器件的应用数 量，使结构更紧凑，ASR 电控单元和 ABS 电控单元通常组合在一起，如图所示。 ASR&ABS 电控单元将 ABS 和 ASR 的 控制功能结合为一体，用所输入的 4 个车 轮轮速传感器的轮速信号，计算车轮空转情 况和路面状态，用以减小发动机转矩和控制 车轮制动力，从而控制车轮轮速。
项目四 电控驱动防滑控制系统的检修
2． 信号输入元件
1）副节气门位置传感器 副节气门位置传感器安装在副节气门轴上，将副节气门开度 转换为电压信号，并将这一信号经发动机＆变速器电脑发送至 ABS&ASR 电脑，其内部电路构成如图所示。 2）主节气门怠速触点信号 ASR 要起作用，主节气门的怠速触点必须断开，也就是说， 油门踏板必须踩下，汽车处于加速状态。
项目四 电控驱动防滑控制系统的检修

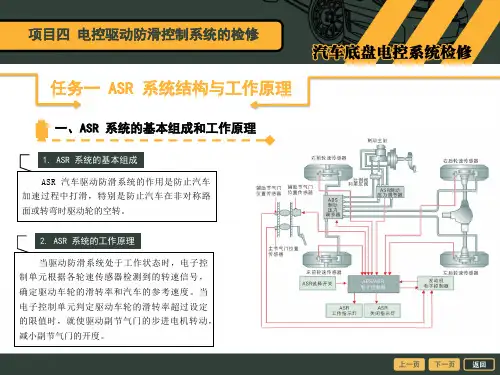

一、ASR 系统的基本组成和工作原理
1. ASR 系统的基本组成 ASR 汽车驱动防滑系统的作用是防止汽车 加速过程中打滑，特别是防止汽车在非对称路 面或转弯时驱动轮的空转。
2. ASR 系统的工作原理 当驱动防滑系统处于工作状态时，电子控 制单元根据各轮速传感器检测到的转速信号， 确定驱动车轮的滑转率和汽车的参考速度。当 电子控制单元判定驱动车轮的滑转率超过设定 的限值时，就使驱动副节气门的步进电机转动， 减小副节气门的开度。
《汽车底盘电控系统检修》课件NO2
学习单元二 驱动防滑系统检测与修复
(2)控制燃油供给量。短时间中断供油 也可微量调节发动机的输出转矩，但响应速 度没有减小点火提前角迅速。这种控制方法 适用于未采用燃油喷射系统的汽油发动机或 柴油发动机汽车。
学习单元二 驱动防滑系统检测与修复
在采用电子加速踏板的汽车上，根据加速踏板行程大小，通 过调节汽油发动机节气门开度或柴油发动机喷油泵拉杆位置，使 进气量或供油量改变即可调节发动机的输出转矩，如图2-2所示。
学习单元二 驱动防滑系统检测与修复
2)滑转率与附着系数的关系
汽车车轮打滑有两种情况：一是汽车制动时车轮抱死滑移，二是汽 车驱动时车轮滑转。ABS防止车轮在制动时抱死而滑移，ASR系统则防 止驱动轮原地不动地滑转。
驱动轮的滑转程度用滑转率表示，其表达式为
式中，s d为驱动轮的滑转率；vω为车轮速度（车轮瞬时圆周速度），v
汽车底盘控制系 统检测与修复
学习单元二 驱动防滑系统检测与修复
学 习目标
•了解驱动防滑系统的组成、控制方式和发 展现状； • 法； • 电路，并能综合运用各种检测设备进行检 修； • 结协作能力。
学习单元二 驱动防滑系统检测与修复
任 务描述
驱动防滑系统又称为牵引力控制系统，能防止车辆在雪地 等湿滑路面上行驶时驱动轮的空转，使车辆能平稳地起步和加 速。无论在雪地或泥泞的路面，牵引力控制系统均能保证车辆 流畅的加速性能，防止车辆因驱动轮打滑而发生横移或甩尾。 汽车在驱动过程中，驱动轮打滑，将影响汽车的起步能力和加 速性能，并影响驱动过程中汽车的方向稳定性和转向控制能力。 因此，首先要了解汽车驱动轮打滑的根本原因，了解汽车制造 商采取何种措施达到汽车驱动防滑的目的，从而掌握汽车驱动 防滑系统的维护和检修方法。
汽车底盘电控系统原理与检修课件2
速升高，依次减小通电电流，可变孔开启； ❖ 高速时，开启面积达到最大值。 ❖ 该阀在左右转向时，油液流动的方向可以逆转，所以在上
下流动方向中，可变小孔必须具有相同的特性。 ❖ 为确保高压时液体有效作用于阀，必须提供稳定的油压控
制。
LOGO
3、电子控制单元
❖ 接受来自车速传感器的信号，控制向电磁阀和电 磁线圈输出电流。
LOGO
（4）转向助力的主动回位
①如果驾驶员在转弯行驶中，降低了转向力 矩，则扭转棒会自动松开； ②根据下降的转向力矩和转向角与转向速度 之间的关系，控制单元计算出额定的快退速 度，将此速度与转向角速度相比较，由此得 出回位扭矩； ③车桥的几何结构会在转向的车轮上产生回 位力，但由于转向系统和车桥内的摩擦力， 此回位力通常太小，不能使车轮回位至正前 行驶位置； ④控制单元通过分析转向力矩、车速、发动 机转速、转向角、转向速度和控制单元中设 定的特性曲线，计算出回位所需要的电动机 扭矩； ⑤控制单元J500会控制电动机，并使车轮回 位至正前行驶位置。
LOGO
电动机械转向助力系统各零件的布置
LOGO
2.控制原理
特性曲线组和特性曲线：
☺ 转向助力是通过一个控制单
元永久程序存储器中的特性曲 线组来进行控制的。该存储器 统计了最大16条不同的特性曲 线组。例如：在高尔夫-2004， 从提供的特性曲线组中，选择 了8条特性曲线组使用。并根据 要求（比如车辆重量）在出厂 前激活一条特性曲线组。
LOGO
电动EPS部件在车上的位置
LOGO
电动动力转向系统的类型
LOGO
2．主要部件的结构及工作原理
（1）转矩传感器 ❖ 作用：测量转向盘与转向器之间的相对转矩，作
为电动助力的依据之一。
下流动方向中，可变小孔必须具有相同的特性。 ❖ 为确保高压时液体有效作用于阀，必须提供稳定的油压控
制。
LOGO
3、电子控制单元
❖ 接受来自车速传感器的信号，控制向电磁阀和电 磁线圈输出电流。
LOGO
（4）转向助力的主动回位
①如果驾驶员在转弯行驶中，降低了转向力 矩，则扭转棒会自动松开； ②根据下降的转向力矩和转向角与转向速度 之间的关系，控制单元计算出额定的快退速 度，将此速度与转向角速度相比较，由此得 出回位扭矩； ③车桥的几何结构会在转向的车轮上产生回 位力，但由于转向系统和车桥内的摩擦力， 此回位力通常太小，不能使车轮回位至正前 行驶位置； ④控制单元通过分析转向力矩、车速、发动 机转速、转向角、转向速度和控制单元中设 定的特性曲线，计算出回位所需要的电动机 扭矩； ⑤控制单元J500会控制电动机，并使车轮回 位至正前行驶位置。
LOGO
电动机械转向助力系统各零件的布置
LOGO
2.控制原理
特性曲线组和特性曲线：
☺ 转向助力是通过一个控制单
元永久程序存储器中的特性曲 线组来进行控制的。该存储器 统计了最大16条不同的特性曲 线组。例如：在高尔夫-2004， 从提供的特性曲线组中，选择 了8条特性曲线组使用。并根据 要求（比如车辆重量）在出厂 前激活一条特性曲线组。
LOGO
电动EPS部件在车上的位置
LOGO
电动动力转向系统的类型
LOGO
2．主要部件的结构及工作原理
（1）转矩传感器 ❖ 作用：测量转向盘与转向器之间的相对转矩，作
为电动助力的依据之一。
中职教育-《汽车悬架、转向与制动系统维修》课件：任务4 电控悬架的检修(付慧敏 主编 人民交通出版社).ppt
在一种特定的道路状态和速度下达到性能最优，电控悬架系统通过对悬 架系统参数进行实时控制，使悬架性能总是处于最佳状态，同时满足汽 车的行驶平顺性、操纵稳定性等方面的要求。
电 子 悬 架 的 控 制 功 能
2.电子控制悬架系统的分类
（1）根据控制目的不同，可分为：车高控制系统、刚度控制系统、阻尼 控制系统、综合控制系统等形式。 （2）根据悬架系统的结构形式，可分为：电控空气悬架系统和电控液压 悬架系统。 （3）根据控制系统有源或无源，可分为：半主动悬架和全主动悬架。
例丰田凌志LS400的电控悬架系统有三个操作：选择开关、高度控 制开关和LRC（模式控制）开关。
4.系统组成及工作原理
（1）系统组成。 基本组成大致相同，即由感应汽车运行状况的各种传
感器、开关，电子控制单元及执行机构等组成。传感器一 般有车身高度传感器、车速传感器、加速度传感器、转向 盘转角传感器、节气门位置传感器等；开关主要有模式选 择开关、制动灯开关、停车开关和车门开关等；执行机构 有可调节减振器阻尼力的电动机，可调节弹簧刚度的步进 电动机和可调节车身高度的电磁阀等。
项目要求
１.时间要求:建议 6 学时
２.质量要求:在满足厂家的生产规范及质量要求前提下能够 熟练快速地诊断与排除故障
３.安全要求:严格按照安全操作规程进行项目作业 ４.文明要求:自觉按照文明生产规则进行项目作业 ５.环保要求:努力按照环境保护要求进行项目作业
一、理论知识
1.电子控制悬架系统的作用 传统的汽车悬架一般具有固定的弹簧刚度和减振阻尼力，它只能保证
学习目标
知识目标 1.了解汽车电控悬架系统结构组成； 2.熟悉汽车电控悬架系统工作原理； 3.掌握汽车电控悬架系统故障诊断方法； 4.熟悉电控悬架维护检查技术流程和规范； 技能目标 1.熟悉维修手册的使用方法； 2.学会对汽车电控悬架系统进行检测； 3.学会汽车电控悬架系统故障诊断流程； 4.培养相互沟通、团队协作能力。
电 子 悬 架 的 控 制 功 能
2.电子控制悬架系统的分类
（1）根据控制目的不同，可分为：车高控制系统、刚度控制系统、阻尼 控制系统、综合控制系统等形式。 （2）根据悬架系统的结构形式，可分为：电控空气悬架系统和电控液压 悬架系统。 （3）根据控制系统有源或无源，可分为：半主动悬架和全主动悬架。
例丰田凌志LS400的电控悬架系统有三个操作：选择开关、高度控 制开关和LRC（模式控制）开关。
4.系统组成及工作原理
（1）系统组成。 基本组成大致相同，即由感应汽车运行状况的各种传
感器、开关，电子控制单元及执行机构等组成。传感器一 般有车身高度传感器、车速传感器、加速度传感器、转向 盘转角传感器、节气门位置传感器等；开关主要有模式选 择开关、制动灯开关、停车开关和车门开关等；执行机构 有可调节减振器阻尼力的电动机，可调节弹簧刚度的步进 电动机和可调节车身高度的电磁阀等。
项目要求
１.时间要求:建议 6 学时
２.质量要求:在满足厂家的生产规范及质量要求前提下能够 熟练快速地诊断与排除故障
３.安全要求:严格按照安全操作规程进行项目作业 ４.文明要求:自觉按照文明生产规则进行项目作业 ５.环保要求:努力按照环境保护要求进行项目作业
一、理论知识
1.电子控制悬架系统的作用 传统的汽车悬架一般具有固定的弹簧刚度和减振阻尼力，它只能保证
学习目标
知识目标 1.了解汽车电控悬架系统结构组成； 2.熟悉汽车电控悬架系统工作原理； 3.掌握汽车电控悬架系统故障诊断方法； 4.熟悉电控悬架维护检查技术流程和规范； 技能目标 1.熟悉维修手册的使用方法； 2.学会对汽车电控悬架系统进行检测； 3.学会汽车电控悬架系统故障诊断流程； 4.培养相互沟通、团队协作能力。
汽车底盘常见故障和维修PPT讲稿
• 从动盘摩擦片铆钉松动或铆钉头露出。排除方法是更换从动盘。
• 分离轴承套筒与其导管之间有油污、灰尘或分离轴承回位弹簧
与离合器踏板回位弹簧疲劳、折断、脱落，造成分离轴回位不 佳。排除方法是清洗更换损坏零件。
现在您浏览的位置是第五页，共五十三页。
• 4、离合器发抖
现象：汽车起步时，缓抬离合器踏板，并缓踏下油门踏
排除方法:
• 更换润滑油
• 更换轴承 • 重新更换成对齿轮 • 更换齿轮
• 更换同步器 • 分解变速器，取出异物
现在您浏览的位置是第二十二页，共五十三页。
• 5.漏油
现象：变速器盖周边、壳体侧盖周边、加有口螺塞、 放油口螺塞、回油螺纹、有烽火轴承盖等处有明显 漏油痕迹。
现在您浏览的位置是第二十三页，共五十三页。
第三章 汽车行驶系常见故障与维修
1.前悬架的故障原因及排除方法
• 前悬架噪声
现象：前减震器、转向节、下摆臂的连接螺栓松动， 产生噪声。
排除方法：重新紧固各松动螺栓。
• 前减震器漏油严重或前减震器活塞杆与缸筒磨损严重，
产生噪声。
排除方法：更换前减震器。
现在您浏览的位置是第二十四页，共五十三页。
• 下摆臂（梯形臂）的前后橡胶衬套磨损、老化或损
现在您浏览的位置是第二十页，共五十三页。
4.故障现象:变速器齿轮的啮合声、轴承运转声等噪声 太大，变速器发出干磨撞击等不正常响声。
故障原因:
• 变速器缺油或油变质 • 轴承磨损或损坏
• 齿轮啮合不良，修理时没有成对更换齿轮
• 齿面疲劳脱落或牙齿损坏
• 同步器磨损或损坏
• 变速器内掉有异物
•
现在您浏览的位置是第二十一页，共五十三页。
• 变速糟与发动机连接螺栓松动或紧度不一致
• 分离轴承套筒与其导管之间有油污、灰尘或分离轴承回位弹簧
与离合器踏板回位弹簧疲劳、折断、脱落，造成分离轴回位不 佳。排除方法是清洗更换损坏零件。
现在您浏览的位置是第五页，共五十三页。
• 4、离合器发抖
现象：汽车起步时，缓抬离合器踏板，并缓踏下油门踏
排除方法:
• 更换润滑油
• 更换轴承 • 重新更换成对齿轮 • 更换齿轮
• 更换同步器 • 分解变速器，取出异物
现在您浏览的位置是第二十二页，共五十三页。
• 5.漏油
现象：变速器盖周边、壳体侧盖周边、加有口螺塞、 放油口螺塞、回油螺纹、有烽火轴承盖等处有明显 漏油痕迹。
现在您浏览的位置是第二十三页，共五十三页。
第三章 汽车行驶系常见故障与维修
1.前悬架的故障原因及排除方法
• 前悬架噪声
现象：前减震器、转向节、下摆臂的连接螺栓松动， 产生噪声。
排除方法：重新紧固各松动螺栓。
• 前减震器漏油严重或前减震器活塞杆与缸筒磨损严重，
产生噪声。
排除方法：更换前减震器。
现在您浏览的位置是第二十四页，共五十三页。
• 下摆臂（梯形臂）的前后橡胶衬套磨损、老化或损
现在您浏览的位置是第二十页，共五十三页。
4.故障现象:变速器齿轮的啮合声、轴承运转声等噪声 太大，变速器发出干磨撞击等不正常响声。
故障原因:
• 变速器缺油或油变质 • 轴承磨损或损坏
• 齿轮啮合不良，修理时没有成对更换齿轮
• 齿面疲劳脱落或牙齿损坏
• 同步器磨损或损坏
• 变速器内掉有异物
•
现在您浏览的位置是第二十一页，共五十三页。
• 变速糟与发动机连接螺栓松动或紧度不一致
汽车底盘机械系统检修PPT第五章
Industry
3．点火提前角与点火能量 点火系统的基本功能是产生电火花，点燃气缸内的混合气。 在汽油机的工作过程中，点火系统点燃混合气的时间一般用点火提前角表示。为了 提高发动机的性能，在发动机的压缩行程尚未到达上止点之前的某一时刻，火花塞 开始跳火将气缸内的混合气点燃，这就是点火提前，而这个提前量所对应的曲轴转 角，即为点火提前角。理论和实践均证明，点火提前角的大小对发动机的动力性、 经济性及排放污染物的浓度有着极大的影响。
Industry
离心式点火提前角调节器常见故障是弹簧失效、离心飞块上的拨板销与拨板插孔磨 损松旷或卡死等，其检修内容及方法如下。 ① 检查离心飞块甩动是否灵活，离心飞块与销轴、拨板销与拨板配合是否正常，必 要时进行检修或更换。 ② 用弹簧秤测量离心飞块回位弹簧的弹力，必要时更换离心飞块回位弹簧。 ③ 在专用试验台上检查离心式点火提前角调节器的性能（即点火提前角调整量与转 速之间的关系），若不符合规定，可扳动离心飞块回位弹簧支架以调整弹簧预紧力， 必要时更换离心飞块回位弹簧。
Industry
普通电子点火系统中的分电器与传统点火系统中的分电器的结构基本相同，只是用 点火信号发生器代替了断电器，分电器内仍保留有传统的配电器、机械离心式点火 提前角自动调节器和真空式点火提前角自动调节器。 （1）配电器。配电器的作用是将点火线圈产生的高压电按发动机各气缸的点火顺 序配送给火花塞，它主要由分电器盖、分火头和高压线组成。配电器安装在断电器 上方。分电器盖的中央有一高压线插孔，插孔内装有带弹簧的电刷，电刷靠其弹簧 压在分火头的导电片上。 配电器在高压下工作，是点火系统中故障率较高的部位之一。其常见故障主要有分 电器盖漏电、中央插孔电刷与分火头导电片接触不良、分火头漏电等，配电器的检 修内容及方法如下。
3．点火提前角与点火能量 点火系统的基本功能是产生电火花，点燃气缸内的混合气。 在汽油机的工作过程中，点火系统点燃混合气的时间一般用点火提前角表示。为了 提高发动机的性能，在发动机的压缩行程尚未到达上止点之前的某一时刻，火花塞 开始跳火将气缸内的混合气点燃，这就是点火提前，而这个提前量所对应的曲轴转 角，即为点火提前角。理论和实践均证明，点火提前角的大小对发动机的动力性、 经济性及排放污染物的浓度有着极大的影响。
Industry
离心式点火提前角调节器常见故障是弹簧失效、离心飞块上的拨板销与拨板插孔磨 损松旷或卡死等，其检修内容及方法如下。 ① 检查离心飞块甩动是否灵活，离心飞块与销轴、拨板销与拨板配合是否正常，必 要时进行检修或更换。 ② 用弹簧秤测量离心飞块回位弹簧的弹力，必要时更换离心飞块回位弹簧。 ③ 在专用试验台上检查离心式点火提前角调节器的性能（即点火提前角调整量与转 速之间的关系），若不符合规定，可扳动离心飞块回位弹簧支架以调整弹簧预紧力， 必要时更换离心飞块回位弹簧。
Industry
普通电子点火系统中的分电器与传统点火系统中的分电器的结构基本相同，只是用 点火信号发生器代替了断电器，分电器内仍保留有传统的配电器、机械离心式点火 提前角自动调节器和真空式点火提前角自动调节器。 （1）配电器。配电器的作用是将点火线圈产生的高压电按发动机各气缸的点火顺 序配送给火花塞，它主要由分电器盖、分火头和高压线组成。配电器安装在断电器 上方。分电器盖的中央有一高压线插孔，插孔内装有带弹簧的电刷，电刷靠其弹簧 压在分火头的导电片上。 配电器在高压下工作，是点火系统中故障率较高的部位之一。其常见故障主要有分 电器盖漏电、中央插孔电刷与分火头导电片接触不良、分火头漏电等，配电器的检 修内容及方法如下。
中职教育-《汽车底盘电控系统检修》第二版课件：单元四 防滑控制系统的检修(五)人民交通出版社.ppt
图4-121 带比例阀的前后桥制动力分配曲线
知识拓展 4.5 电子制动力分配系统（EBD）
同传统的制动力分配方式（如比例阀）相比，EBD采用电子技术来 控制汽车液压制动系统的前后桥制动力分配，其基本思想是尽可能增大 后轮制动器制动力，由轮速传感器监测车轮的运动情况，一旦发现后轮 有抱死趋势，电子控制单元控制液压制动器降低制动压力。由于EBD调 节频率高、调节幅度小、控制精确，可使β线始终位于I线下方且无限接 近于I线（图4-122）。因此EBD在保证制动稳定性的同时，使后轮获得 了最大制动力，从而提高了整车的制动效能。
知识拓展 4.5 电子制动力分配系统（EBD）
4．5．1 EBD的理论基础 汽车制动稳定性与制动时车 轮是否抱死以及前后车轮的抱死 顺序密切相关，直接关系到汽车 安全。前轮抱死车辆将失去转向 能力，后轮抱死则会发生侧滑甚 至甩尾，后果更严重。理想的前 后桥制动力分配曲线（简称I线） 如图4-120所示，它只与汽车的 总重及质心位置有关，因此空载 和满载时的I线是不同的。实际 上，前后桥上的制动力分配是由 前后制动器的大小决定的，因此 它只能是一条直线，即β线。
图4-122 带EBD的前后桥制动力分配曲线
知识拓展 4.5 电子制动力分配系统（EBD）
4．5．2 EBD的基本组成及工作原理 EBD由轮速传感器、电子控制单元和液压执行器三部分组成，如图 4-123所示。在车轮部分制动时，电子制动力分配（EBD）功能就起作用。 轮速传感器发出四个车轮的转速信号，电子控制单元根据这些信号计算 车轮的转速及滑移率。如果后轮滑移率大于某个设定值，则由液压控制 单元调节后轮制动压力，使后轮制动力降低，以保证后轮不会先于前轮 抱死。当ABS起作用时，电子制动力分配（EBD）即停止工作。 EBD压力调节过程分为升压、保压和减压三个阶段。制动时通过助 力器/制动主缸建立制动压力，此时常开阀打开，常闭阀关闭，制动压力 进入车轮制动器，车轮转速迅速降低，直到电子控制单元识别出车轮有 抱死趋势为止。EBD的升压及保压与ABS工作过程完全一样，但减压控 制则有所不同。
知识拓展 4.5 电子制动力分配系统（EBD）
同传统的制动力分配方式（如比例阀）相比，EBD采用电子技术来 控制汽车液压制动系统的前后桥制动力分配，其基本思想是尽可能增大 后轮制动器制动力，由轮速传感器监测车轮的运动情况，一旦发现后轮 有抱死趋势，电子控制单元控制液压制动器降低制动压力。由于EBD调 节频率高、调节幅度小、控制精确，可使β线始终位于I线下方且无限接 近于I线（图4-122）。因此EBD在保证制动稳定性的同时，使后轮获得 了最大制动力，从而提高了整车的制动效能。
知识拓展 4.5 电子制动力分配系统（EBD）
4．5．1 EBD的理论基础 汽车制动稳定性与制动时车 轮是否抱死以及前后车轮的抱死 顺序密切相关，直接关系到汽车 安全。前轮抱死车辆将失去转向 能力，后轮抱死则会发生侧滑甚 至甩尾，后果更严重。理想的前 后桥制动力分配曲线（简称I线） 如图4-120所示，它只与汽车的 总重及质心位置有关，因此空载 和满载时的I线是不同的。实际 上，前后桥上的制动力分配是由 前后制动器的大小决定的，因此 它只能是一条直线，即β线。
图4-122 带EBD的前后桥制动力分配曲线
知识拓展 4.5 电子制动力分配系统（EBD）
4．5．2 EBD的基本组成及工作原理 EBD由轮速传感器、电子控制单元和液压执行器三部分组成，如图 4-123所示。在车轮部分制动时，电子制动力分配（EBD）功能就起作用。 轮速传感器发出四个车轮的转速信号，电子控制单元根据这些信号计算 车轮的转速及滑移率。如果后轮滑移率大于某个设定值，则由液压控制 单元调节后轮制动压力，使后轮制动力降低，以保证后轮不会先于前轮 抱死。当ABS起作用时，电子制动力分配（EBD）即停止工作。 EBD压力调节过程分为升压、保压和减压三个阶段。制动时通过助 力器/制动主缸建立制动压力，此时常开阀打开，常闭阀关闭，制动压力 进入车轮制动器，车轮转速迅速降低，直到电子控制单元识别出车轮有 抱死趋势为止。EBD的升压及保压与ABS工作过程完全一样，但减压控 制则有所不同。
