单晶硅是一种高纯度的硅材料，广泛应用于太阳能电池、集成电路、半导体等领域。
它的制备过程主要包括三个步骤：原料准备、单晶生长和晶圆加工。
首先，原料准备是制备单晶硅的关键步骤。
通常使用的原料是金属硅，它的纯度需要达到99.9999%以上。
原料经过高温预处理，去除其中的杂质和气体。
然后将原料放入熔炉中，加热至高温，使其熔化成液态硅。
接下来是单晶生长阶段。
在熔融硅中加入少量的掺杂剂，以改变硅的性质。
然后，在特定的条件下，将种子晶体（通常是硅材料的小晶片）以特定的角度浸入熔融硅中。
通过缓慢提升或旋转种子晶体，可以在其上生长出一片完整的单晶硅。
在整个生长过程中，需要精确控制温度、气氛和流速等参数，以保证单晶的质量和形状。
最后是晶圆加工过程。
将生长好的单晶硅锯成薄片，通常称为晶圆。
晶圆表面会有一层氧化膜，需要通过化学腐蚀或机械抛光等方法去除。
然后，在晶圆表面通过光刻和腐蚀等工艺制作电路图案。
最后，进行离散元件的切割、测试和包装等步骤，得到最终的单晶硅产品。
总的来说，单晶硅的生产工艺是一个复杂而精细的过程。
在每个步骤中，需要严格控制工艺参数，以确保单晶硅的质量和性能。
随着技术的进步，单晶硅的生产工艺不断完善，产量和质量也在不断提高，为相关行业的发展提供了重要的支持。
单晶硅的生产过程
单晶硅的生产过程单晶硅的生产过程单晶硅, 生产一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。
熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。
单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。
单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。
直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。
但大尺寸晶片对材料和技术的要求也越高。
单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。
直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。
直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。
目前晶体直径可控制在Φ3~8英寸。
区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。
目前晶体直径可控制在Φ3~6英寸。
外延片主要用于集成电路领域。
由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。
在IC工业中所用的材料主要是CZ抛光片和外延片。
存储器电路通常使用CZ抛光片，因成本较低。
逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。
单晶硅也称硅单晶，是电子信息材料中最基础性材料，属半导体材料类。
单晶硅已渗透到国民经济和国防科技中各个领域，当今全球超过2000亿美元的电子通信半导体市场中95%以上的半导体器件及99%以上的集成电路用硅。
二、硅片直径越大，技术要求越高，越有市场前景，价值也就越高。
日本、美国和德国是主要的硅材料生产国。
中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为2.5、3、4、5英寸硅锭和小直径硅片。

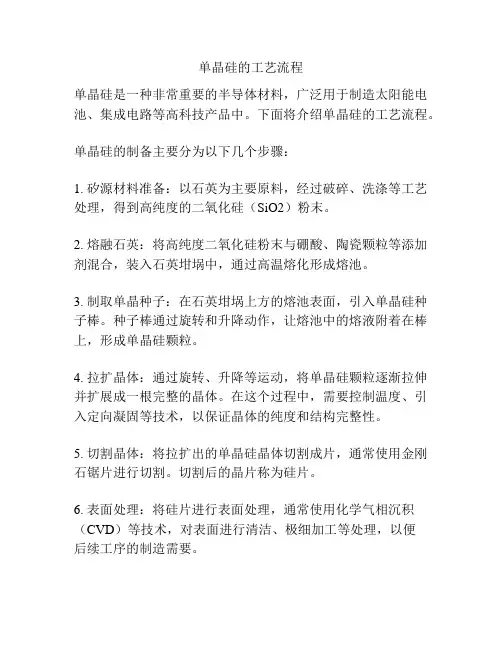

单晶硅的工艺流程
单晶硅的工艺流程
单晶硅是一种非常重要的半导体材料，广泛用于制造太阳能电池、集成电路等高科技产品中。
下面将介绍单晶硅的工艺流程。
单晶硅的制备主要分为以下几个步骤：
1. 矽源材料准备：以石英为主要原料，经过破碎、洗涤等工艺处理，得到高纯度的二氧化硅（SiO2）粉末。
2. 熔融石英：将高纯度二氧化硅粉末与硼酸、陶瓷颗粒等添加剂混合，装入石英坩埚中，通过高温熔化形成熔池。
3. 制取单晶种子：在石英坩埚上方的熔池表面，引入单晶硅种子棒。
种子棒通过旋转和升降动作，让熔池中的熔液附着在棒上，形成单晶硅颗粒。
4. 拉扩晶体：通过旋转、升降等运动，将单晶硅颗粒逐渐拉伸并扩展成一根完整的晶体。
在这个过程中，需要控制温度、引入定向凝固等技术，以保证晶体的纯度和结构完整性。
5. 切割晶体：将拉扩出的单晶硅晶体切割成片，通常使用金刚石锯片进行切割。
切割后的晶片称为硅片。
6. 表面处理：将硅片进行表面处理，通常使用化学气相沉积（CVD）等技术，对表面进行清洁、极细加工等处理，以便
后续工序的制造需要。
7. 清洗和检测：对硅片进行严格的清洗和检测，确保硅片的质量和性能指标符合要求。
涉及的检测项目包括晶格缺陷、杂质浓度、电阻率、表面平整度等。
8. 制作器件：根据具体需求，将硅片制作成太阳能电池、集成电路等不同的器件。
这些器件的制作过程包括光刻法、离子注入、扩散等工艺步骤，具体流程根据不同的器件类型而有所不同。
以上就是单晶硅的主要工艺流程。
通过以上工艺步骤的连续进行，我们可以得到高质量的单晶硅材料，并在此基础上制造出各种半导体器件，推动信息技术、能源等领域的发展进步。
单晶硅生产工艺流程
单晶硅生产工艺流程
单晶硅生产工艺流程如下：
1. 原料准备：将硅矿石经过破碎、筛分、洗涤等处理，得到纯度高的硅矿石粉末。
2. 炼制硅棒：将硅矿石粉末与氢气在高温下反应，得到气相硅，再通过化学气相沉积法（CVD）或物理气相沉积法（PVD）将气相硅沉积在硅棒上，形成单晶硅棒。
3. 切割硅片：将单晶硅棒用钻头切割成薄片，厚度通常为200-300微米。
4. 清洗硅片：将硅片放入酸碱溶液中清洗，去除表面杂质。
5. 氧化硅层形成：将硅片放入高温氧气中，形成氧化硅层，用于保护硅片表面。
6. 晶圆制备：将硅片切割成圆形，形成晶圆。
7. 掩膜制备：将晶圆涂上光刻胶，然后用光刻机进行曝光和显影，形成掩膜。
8. 沉积金属层：将晶圆放入金属蒸发器中，沉积金属层，形成电路。
9. 蚀刻：将晶圆放入蚀刻液中，去除未被金属层覆盖的氧化硅层和硅片，形成电路。
10. 清洗：将晶圆放入酸碱溶液中清洗，去除蚀刻液和其他杂质。
11. 封装：将晶圆封装在芯片封装中，形成芯片。
直拉法单晶硅 -回复
直拉法单晶硅-回复单晶硅是一种具有高纯度的硅晶体，具有优异的光电性能和热电性能，广泛应用于电子器件和太阳能电池等领域。
本文将以“直拉法单晶硅”为主题，详细介绍直拉法制备单晶硅的步骤和工艺。
一、什么是直拉法单晶硅？直拉法单晶硅是一种通过直接拉取的方法制备的高纯度硅晶体。
该方法通过溶解高纯度的多晶硅在熔融的硅熔体中，然后逐渐拉伸出一根单晶硅柱。
得到的单晶硅柱可以被切割成具有特定晶向的晶圆，用于制备半导体器件和太阳能电池等。
二、直拉法制备单晶硅的步骤：1. 原材料准备：选择高纯度的多晶硅作为原材料，通常其纯度需达到99.9999以上。
这种高纯度的多晶硅块通常是由卤化硅还原法制备而来。
2. 熔炼硅熔体：将高纯度多晶硅块放入石英玻璃坩埚中，然后将坩埚放入电阻加热炉中进行熔炼。
在特定的温度和保温时间下，多晶硅逐渐熔化成硅熔体。
3. 准备拉晶装置：将石英棒固定在拉晶装置上，调整装置的温度和拉伸速度等参数，使其适合拉晶过程。
4. 开始拉晶：将熔融的硅熔体与石英棒接触，通过向上拉伸石英棒，使熔体附着在棒的一端，并由此逐渐形成硅晶体。
拉晶过程中需要控制温度、拉伸速度以及拉伸方向等参数，以保证拉晶产生单晶硅。
5. 晶柱切割：拉晶结束后，得到的硅晶体为一根长柱状，可以根据具体需要切割成不同规格和方向的晶圆。
切割过程需要使用专业的切割设备和切割工艺，以获得所需的单晶硅片。
三、直拉法制备单晶硅的工艺特点：1. 高纯度：直拉法制备的单晶硅可以达到非常高的纯度要求，这对于一些对杂质含量极为敏感的电子器件非常重要。
2. 大尺寸：直拉法制备的单晶硅柱可以达到较大的尺寸，使得每次拉晶得到的单晶硅片面积更大，提高了生产效率。
3. 较低的缺陷密度：直拉法制备的单晶硅的晶界和缺陷密度较低，有利于提高电子器件的性能。
4. 可重复性好：直拉法制备单晶硅的过程相对稳定，能够实现较好的生产批量一致性和可重复性。
四、直拉法制备单晶硅的应用：1. 半导体器件：直拉法制备的单晶硅片广泛应用于集成电路、晶体管、场效应晶体管等半导体器件的制造。
1单晶硅的制备
单晶硅的制备内容摘要：单晶硅是一种比较活泼的非金属元素，是晶体材料的重要组成部分，处于新材料发展的前沿。
其主要用途是用作半导体材料和利用太阳能光伏发电、供热等。
由于太阳能具有清洁、环保、方便等诸多优势，近三十年来，太阳能利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展，成为世界快速、稳定发展的新1兴产业之一。
目前，制备单晶硅主要有悬浮区熔法和直拉法两种方法。
悬浮区熔法是在20世纪50年代提出看并很快被应用到晶体制备技术中。
用这种方法制备的单晶硅的电阻率非常高，特别适合制作电力电子器件。
目前悬浮区熔法制备的单晶硅仅占有很小的市场份额随着超大规模集成电路的不断发展，不但要求单晶硅的尺寸不断增加，而且要求所有的杂质浓度能得到精密控制，而悬浮区熔法无法满足这些要求，因此，直拉法制备的单晶硅越来越多地被人们所采用。
目前市场上的单晶硅绝大部分是采用直拉法制备得到的。
关键词：单晶硅非金属元素新材料用途悬浮区熔法直拉法电力电子超大规模集成电路一，直拉法:即切克老斯基法, 是用得最多的一种晶体生长技术。
拉晶过程，首先将预处理好的多晶硅装入炉内石英坩埚中，待抽真空或通入惰性气体后进行熔硅处理。
在熔硅阶段坩埚位置的调节很重要。
开始时，坩埚位置很高，待下部多晶硅熔化后，坩埚逐渐下降至正常拉晶位置。
熔硅时间不宜过长，否则掺入熔融硅中的多晶硅会挥发，而且坩埚容易被熔蚀。
待熔硅稳定后即可拉制单晶硅。
所用掺杂剂可在拉制前一次性加入，也可在拉制过程中分批加入。
1．直拉法基本原理和基本过程如下：1) 引晶：通过电阻加热，将装在石英坩埚中的多晶硅熔化，并保持略高于硅熔点的温度，将籽晶浸入熔体，然后以一定速度向上提拉籽晶并同时旋转引出晶体；2) 缩颈：生长一定长度的缩小的细长颈的晶体，以防止籽晶中的位错延伸到晶体中；3) 放肩：将晶体控制到所需直径；4) 等径生长：根据熔体和单晶炉情况，控制晶体等径生长到所需长度；5) 收尾：直径逐渐缩小，离开熔体；6) 降温：降级温度，取出晶体，待后续加工7) 最大生长速度：晶体生长最大速度与晶体中的纵向温度梯度、晶体的热导率、晶体密度等有关。
单晶硅的制备
制备过程中设备的使用方法及注意事项
电阻炉使用
需要先将硅原料放入炉中，然后 升温至熔点以上，进行熔化和提 纯。在晶体生长阶段，需要控制 好温度场和热场分布，以确保硅 晶体质量。
真空系统使用
在熔化阶段和晶体生长阶段都需 要将炉内压力抽到低真空状态， 以减少气体杂质和微小颗粒物对 硅质量的影响。
通过控制气氛压力和流量，减少外部杂质对 单晶硅的污染，提高单晶硅的纯度。
化学成分控制与单晶硅 性能
籽晶选择与处理与单晶 硅稳定性
通过控制硅熔体中的化学成分，调整单晶硅 的物理、化学性能，如硬度、电学性能等。
选用高质量的籽晶并通过一定的处理方法提 高其质量和稳定性，有利于提高单晶硅的整 体稳定性和一致性。
提高单晶硅的纯度和质量，以满足不断发展的光伏和 半导体行业的需求。
研究单晶硅的微纳结构与性能关系，为开发高效、低 成本的光电器件提供基础。
探索新的单晶硅制备技术，降低生产成本和提高生产 效率。
针对不同应用领域，研究具有特殊性能的单晶硅材料 及其制备技术。
单晶硅制备技术的经济性和环保性分析
单晶硅制备技术具有较高的生产效率和产品质量，因此具有较好的经济性。
05
单晶硅制备的实验方案设计和优化
实验方案设计的基本原则和流程
基于单晶硅的生长机制和制备需求，设计实验方 案时应遵循以下原则
纯净原料：选用高纯度原料，避免杂质引入，提 高单晶硅的质量和性能。
优化工艺参数：通过研究和实验，不断优化工艺 参数，包括温度、压力、熔体流动速率等，以提 高单晶硅的生长质量和效率。
严格控制生长过程：在单晶硅的生长过程中，应 控制好坩埚内的气氛、熔化温度、结晶速率等关 键因素，以获得高质量的单晶硅。
单晶硅的制备
把高纯度晶硅原料放入高纯石英坩埚中，然后把硅料熔 化为液体硅，然后人为地用一根籽晶（单晶）进行引晶， 并通过控制温度和生长速度的方法人为的控制单晶棒直
径，来达到我们所需要的单晶棒。
生长单晶的条件比较严格，要在保护气体（一般是氩气） 下进行，对真空度有严格要求，单晶炉如果漏水或漏气 也会对拉晶造成非常严重的影响，另外拉单晶这对单晶 炉的机械性能及操作人员的技术能力有很高的要求。
引晶：引晶是整个拉晶的基础，能不能引出高质量 的单晶是能不能拉出高质量单晶的关键。引晶最关 键的是要如何找出引晶的温度并预判温度的大致变 化，学会根据引晶情况来调节温度对单晶生产来说 是至关重要的。 放肩：放肩是引晶和等径之间的一个步骤，其目的 是为了使晶体在直径上最大，达到我们的要求直径， 生产出合格的晶体。放肩通常是通过降低熔硅温度 和降低生长速度来实现的。在放肩过程中，切记不 要频繁地调节温度，以免造成液面温度的剧烈变化 而坏苞，最好在引晶过程完成后根据炉内的温度情 况一次性降温。
转肩：转肩的过程与放肩的过程有点相反，它是晶体直 径达到一定要求后，通过人为地提升拉速和升温来限制 晶体直径的继续长大，达到我们所要求的直径。转肩的 关键是转肩技术提升多少速度？升多少温度？直径如何 恰到好处？都是比较关键的技术。 等径：等径是拉晶的一部分，我们是拉晶的主体，我们 所做的一切工作都是为了拉出符合直径要求的晶棒，也 就是等径部分才是我们的主要产品。在等径过程中，要 时刻观察炉内直径的变化情况和晶体的生长情况，以免 意外发生。在等径过程中，最常发生的事故是直径失控 和温度突变，最常见的是掉苞。如果发生掉苞，要根据 实际情况处理。如果已拉出的晶棒已经很长，可以有一 定的产量产出，就要视情况把晶棒取出，余料再拉一根 单晶。如果坏苞时已拉出的晶体很小或根本不能出产量， 就回熔。总之掉苞的情况各种各样、问题不一，处理办 法也不是千篇一律。
区熔法制备单晶硅工艺流程
区熔法制备单晶硅工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!区熔法制备单晶硅是一种重要的半导体材料生产技术，主要用于制造高纯度硅材料。
区熔法制备单晶硅工艺流程
区熔法制备单晶硅工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!区熔法制备单晶硅是一种生产高纯度单晶硅的方法，主要用于半导体产业。
单晶硅生产工艺
单晶硅生产工艺单晶硅是一种由非金属元素硅（Si）晶体构成、具有特殊电子结构和优异功能性能的半导体材料。
它具有体积小、重量轻、热性能好、电性能稳定等特点，是生产电子元器件、传感器、激光器和光学元件等重要原材料，广泛应用于航空航天、汽车、通信、消费电子、军事等领域。
单晶硅生产工艺主要分为物理制备法和化学合成法，其中物理制备法包括晶格反射技术、蒸镀法、湍流技术、种子技术以及多功能合成技术等；化学合成法则分为熔盐技术和蒸镀技术等。
物理制备法1.反射技术：运用复杂的反射镜系统，将一根热晶体与折射率高将红外光反射率高的铂基硅叠加在一起，并在高温高气压下使晶体析出，从而制备单晶硅的生产工艺。
净化效率高，质量好，但工艺成本价高。
2.蒸镀法：这是一种制备单晶硅的技术，是将硅原料以液体或溶剂的形式，在特定的条件下，分子层层沉积的技术。
特点是成本低，生产工艺简单，但其质量一般，耐温低。
3.湍流技术：即湍流凝固技术，是利用湍流凝固技术，在液态晶格状化硅溶胶中获得单晶硅的一种技术。
它能得到高纯度、纤维质量好的单晶硅，但其生产工艺较复杂，工艺成本较高。
4.种子技术：是一种以种子和蒸镀一起使用的技术，是将高纯度硅种子（硅晶体）置于硅原料溶液中，以整体的形式逐层沉积，以制得质量高、结晶度高的单晶硅，较省时、质量好。
5.多功能合成技术：是一种结合多种制备技术而成的技术，它具有质量高、结晶度好的特点。
该技术一般以种子技术为基础，采用湍流凝固技术、蒸镀技术或晶体反射技术完成单晶硅的合成过程，得到光学级，电子级以及工业级等不同表征性能的单晶硅。
化学合成法1.熔盐法：先将硅原料经过粉碎、混合等处理，以融物形式加入熔盐的溶剂中，然后置于高温熔盐熔池中，再加入一定量的碳来吸收其他碳化物，最后把融物熔化成片状，最终成形，制备出单晶形状的硅。
2.蒸镀法：先将硅原料经过粉碎、混合等处理，然后以液态溶剂的形式，加入到碳沉积室，在特定条件下，逐层沉积，以制得质量高、结晶度良好的单晶硅片。
单晶硅的制造工艺流程
单晶硅的制造工艺流程一、原料准备。
1.1 硅石的选取。
咱单晶硅制造啊，首先就得选好原料。
这硅石可不是随便抓一把就行的。
得找那种纯度比较高的硅石，就像找对象似的，得精挑细选。
那些杂质太多的硅石啊，就像“歪瓜裂枣”，是不能要的。
这硅石可是整个单晶硅制造的基础，基础打不好，后面就都是白搭。
1.2 硅石的提纯。
选好硅石后，就得进行提纯。
这就好比给一块璞玉进行雕琢，得把那些杂质都去除掉。
提纯的方法有不少，像化学提纯之类的。
这个过程就像是给硅石来一场“大清洗”，把那些不该有的东西都赶走，让硅石变得纯净起来。
二、多晶硅的制备。
2.1 反应过程。
有了提纯后的硅石，接下来就是制备多晶硅。
这个过程就像是一场神奇的化学魔术。
把硅石和一些其他的物质放在一起反应，就像把各种食材放在一起烹饪一样。
在特定的温度、压力等条件下，让它们发生反应，产生多晶硅。
这时候的多晶硅啊，就像是一群刚刚集结起来的小士兵，虽然还不是我们最终想要的单晶硅，但也是很重要的一步。
2.2 多晶硅的精炼。
多晶硅生产出来后，还得进行精炼。
这精炼就像是给小士兵们进行严格的训练，把那些还不够好的地方再完善一下。
去除里面残留的杂质，让多晶硅的纯度更高。
这就好比打铁还需自身硬，多晶硅自身纯度高了，才能更好地进行下一步转化为单晶硅的过程。
三、单晶硅的生长。
3.1 直拉法。
说到单晶硅的生长方法，直拉法是很常用的一种。
想象一下，就像从一锅浓汤里把最美味的那块肉挑出来一样。
把多晶硅放在一个特殊的坩埚里，加热到熔化状态，然后用一个籽晶慢慢拉出来。
这个过程就像是从母体里孕育出一个新生命一样神奇。
籽晶就像是一个种子，在合适的条件下，单晶硅就围绕着这个种子慢慢生长起来。
3.2 区熔法。
还有区熔法来生长单晶硅呢。
这方法也有它的独特之处。
就像是给一块布料进行局部的精细加工一样。
通过局部加热多晶硅，让硅进行熔化和结晶，一点点地形成单晶硅。
这个过程需要精确的控制，就像走钢丝一样，容不得半点马虎，不然长出来的单晶硅质量就不行了。
cz法制备单晶硅流程
从沙子到芯片：单晶硅的制备过程单晶硅是电子行业中最重要的原材料之一，其制备过程需要经过多个步骤。
以下是单晶硅制备的一般流程：
1. 沙子采集：单晶硅的制备原料是硅矿石，而硅矿石极为普遍的存在于自然界中的沙子中。
因此，首先需要采集足够多的沙子来进行后续处理。
2. 碳素还原：沙子经过洗涤、筛选后，将其加入大型炉子中与碳素一同进行还原反应。
该反应将硅矿石中的氧化硅和碳素结合成二氧化硅气体和金属硅，产生大量热能，炉子内温度达到了大约2000摄氏度。
3. 拉晶：熔融的金属硅需要经过拉晶的过程，在这个过程中形成我们熟知的单晶硅。
将铂、铑、钨等金属加热到一定温度，使其呈半固态状态，再将金属浸入金属硅熔液中，这样靠着重力，单晶硅慢慢拉出来了。
4. 切片：单晶硅生长出来后，需要对其进行前背面去除、边缘修整，并切割成相应的厚度和大小。
这个过程中，使用专业的切割机进行切割，确保每一个单晶硅片都符合质量标准。
以上就是单晶硅制备的基本流程，它是一个需要复杂设备、耗费大量能源的高精细度操作。
但是，单晶硅具有高效能、高可靠性、高
集成度、低功耗、耐高温等优点，其制备过程对于电子行业的发展至关重要。
第四五讲-单晶硅制备
坩埚
单晶炉中所使用的坩埚，由石英坩 埚和石墨坩埚两种。石英坩埚放置 在石墨坩埚中，多晶硅原料放置在 石英坩埚中。
导流筒
导流筒主要是用来隔断热场内部 和外部，使外部的温度大大小于 内部，从而起到加快单晶拉速的 作用，同时也起到导流的作用。
加热器
加热器连接石墨电极，石墨电极连 接炉体电极。电流通过电极传到加 热器，并利用电流穿过加热器所产 生的热量，达到熔融多晶硅和持续 提供热量的作用。
拉晶过程中的保护气流
2、利用热场形成温度梯度 热场（hot zone)是由高纯石墨部件和保温材料（碳毡）组成。 ➢ 石墨加热器：产生热量，熔化多晶硅原料， 并保持熔融硅状态；
➢ 石墨部件：形成氩气流道，并隔离开保温 材料；
➢ 保温材料：保持热量，为硅熔液提供合适 的温度梯度。
单晶热场温度分布
3 晶转、晶升、埚转和埚升
4、 石英坩埚
两个检查步骤
主要检查事项： ➢ 1未熔物； ➢ 2白点和白色附着物； ➢ 3杂质（包括黑点）； ➢ 4划伤和裂纹； ➢ 5气泡； ➢ 6凹坑和凸起； ➢ 7坩埚重量。
1 未熔物：不允许有未熔物存在；
2 白点数量：
Item 22′
>13.0mm 0
6.0~13.0mm 2
3 黑点数量：
这是指正晶向的情况。如果籽晶的晶向偏高度较大，或者 安装固定籽晶时发生了较大偏 离，生长出来的单晶，对称 性就差一些，相邻棱线之间的夹角有宽有窄，不但影响成 晶率，均匀性变差，晶向偏离大，切片也受影响。
单晶炉拉晶籽晶
规格 直径（mm） 长度(mm) 位错 晶向偏差
方籽晶 圆籽晶
10×10或 12×12
3 、自动控制
1 ）温度自动控制
单晶硅片制作流程
单晶硅片制作流程1.硅矿采矿和选矿：通过采矿从地下或露天矿山中取得含有硅的矿石，然后进行选矿，去除其中的杂质和次要元素。
2.冶炼：将选矿后的硅矿经高温还原反应，与还原剂（如焦炭）一起放入电炉中进行冶炼。
在高温下，硅矿会与还原剂结合生成纯度较高的金属硅。
3.提纯：通过化学或物理方法将金属硅继续提纯。
常见的提纯方法有溴化法、三氯化法和氯化氢法等。
其中，溴化法是最常用的提纯方法。
在溴化法中，将金属硅与液态溴反应，可以去除残留的杂质。
4.原料配置：将提纯后的金属硅与适量的引红剂、氧化剂和其他金属掺杂剂混合，配置出成为单晶硅生长的原料。
5.晶体生长：在晶体生长炉中，将原料配置池中的硅熔池恒温保持在高温，利用自动控制系统控制硅熔池的浓度和温度。
然后，在熔池的表面引入一个硅碘化物源，通过制备成形、吹制或挤压等方式，将熔池中的硅熔液拉出一根硅棒，该棒为自然形状。
6. 切割：将生长出来的硅棒根据晶片所需的厚度进行切割。
常见的切割方法是采用金刚石锯片，将硅棒切割成厚度约为0.3-0.5mm的硅片。
7.清洗：将切割好的硅片进行清洗处理，以去除表面的杂质和污染物，并保证硅片的纯度和表面质量。
清洗过程一般涉及酸洗、碱洗和水洗等环节。
8.表面处理：对清洗后的硅片进行表面处理，如陶瓷涂层、抛光和蚀刻等。
这些处理可以改善硅片的光学性能和机械性能。
9.检测和测试：对制作好的单晶硅片进行完整性检测和性能测试。
常见的测试项目包括厚度测量、表面平整度检测、光学透过率测量、电性能测试等。
10.打包和出货：将通过检测合格的单晶硅片进行分类和打包，然后出货给下游客户或应用领域，如半导体行业、太阳能行业等。
以上是单晶硅片制作的主要流程，整个过程需要精细和严格的控制，以确保单晶硅片的纯度和质量。
不同的厂家和生产工艺可能会有一些细节上的区别，但整体上流程是基本相同的。
单晶生产过程
单晶硅的生产过程一、单晶硅的制法通常是先制得多晶硅或无定形硅，然后用直拉法或悬浮区熔法从熔体中生长出棒状单晶硅。
熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核，如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起来便结晶成单晶硅。
单晶硅棒是生产单晶硅片的原材料，随着国内和国际市场对单晶硅片需求量的快速增加，单晶硅棒的市场需求也呈快速增长的趋势。
单晶硅圆片按其直径分为6英寸、8英寸、12英寸（300毫米）及18英寸（450毫米）等。
直径越大的圆片，所能刻制的集成电路越多，芯片的成本也就越低。
但大尺寸晶片对材料和技术的要求也越高。
单晶硅按晶体生长方法的不同，分为直拉法（CZ）、区熔法（FZ）和外延法。
直拉法、区熔法生长单晶硅棒材，外延法生长单晶硅薄膜。
直拉法生长的单晶硅主要用于半导体集成电路、二极管、外延片衬底、太阳能电池。
目前晶体直径可控制在Φ3 ~8英寸。
区熔法单晶主要用于高压大功率可控整流器件领域，广泛用于大功率输变电、电力机车、整流、变频、机电一体化、节能灯、电视机等系列产品。
目前晶体直径可控制在Φ3~6英寸。
外延片主要用于集成电路领域。
由于成本和性能的原因，直拉法（CZ）单晶硅材料应用最广。
在IC工业中所用的材料主要是CZ抛光片和外延片。
存储器电路通常使用CZ抛光片，因成本较低。
逻辑电路一般使用价格较高的外延片，因其在IC制造中有更好的适用性并具有消除Latch－up的能力。
单晶硅也称硅单晶，是电子信息材料中最基础性材料，属半导体材料类。
单晶硅已渗透到国民经济和国防科技中各个领域，当今全球超过2000亿美元的电子通信半导体市场中95%以上的半导体器件及99%以上的集成电路用硅。
二、硅片直径越大，技术要求越高，越有市场前景，价值也就越高。
日本、美国和德国是主要的硅材料生产国。
中国硅材料工业与日本同时起步，但总体而言，生产技术水平仍然相对较低，而且大部分为2.5、3、4、5英寸硅锭和小直径硅片。
简述熔体直拉法制备单晶硅的工艺流程
简述熔体直拉法制备单晶硅的工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!熔体直拉法：揭秘单晶硅的制造工艺在半导体行业中，单晶硅是制造集成电路和太阳能电池的关键材料。
工业制单晶硅的化学方程式
工业制单晶硅的化学方程式工业制单晶硅的化学方程式如下：1. 制取三氯化硅：Si + 2Cl2 → SiCl4这个方程式描述了制取三氯化硅的过程。
在工业生产中，硅与氯气反应生成三氯化硅。
2. 制取金属硅：SiCl4 + 2Mg → Si + 2MgCl2这个方程式描述了制取金属硅的过程。
在工业上，将三氯化硅与镁反应，可以得到金属硅和氯化镁。
3. 制取单晶硅：Si + 2HCl → SiH2Cl2SiH2Cl2 → Si + 2HCl这两个方程式描述了制取单晶硅的过程。
首先，硅与盐酸反应生成二氯硅烷。
然后，通过热解二氯硅烷，可以得到纯净的单晶硅和盐酸。
解释：在工业制备单晶硅的过程中，首先需要制取三氯化硅。
三氯化硅是一种重要的中间体，可以通过硅和氯气的反应得到。
接下来，可以通过将三氯化硅与镁反应，制取金属硅。
最后，通过将金属硅与盐酸反应，得到含有二氯硅烷的气体。
这个气体在高温条件下进行热解，可以得到纯净的单晶硅和盐酸。
制备单晶硅的化学方程式描述了原料和反应条件的转化过程。
通过这些反应，可以制备出高纯度的单晶硅，用于半导体材料和太阳能电池等领域的生产。
这些方程式是工业生产中的基础，也是研究和探索新制备方法的出发点。
在工业制单晶硅的过程中，需要注意控制反应条件和纯度。
例如，反应温度、压力和反应物的比例等因素都会对反应结果产生影响。
同时，需要使用高纯度的原料和溶剂，以确保最终产品的质量。
制备单晶硅的化学方程式的描述具有一定的专业性，需要读者具备一定的化学知识和理解能力。
因此，在撰写文章时，应尽量使用准确的中文进行描述，并避免使用过于专业的术语和公式。
同时，通过合理的结构和段落安排，使文章更易于阅读和理解。
在文章中，可以进一步扩展讨论单晶硅在工业和科技领域的应用。
例如，可以介绍单晶硅在半导体器件制造、光伏发电和电池技术等方面的应用。
同时，还可以讨论制备单晶硅的其他方法和技术的发展趋势，以及可能的应用前景。
工业制单晶硅的化学方程式是制备高纯度单晶硅的基础，对于半导体和太阳能等领域的发展具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单晶工艺流程简介
（４）放肩生长：长完 细颈之后，须降低温度 与拉速，使得晶体的直 径渐渐增大到所需的大 小。
单晶工艺流程简介
（５）等径生长：长完 细颈和肩部之后，借着 拉速与温度的不断调整 ，可使晶棒直径维持在 正负２ｍｍ之间，这段 直径固定的部分即称为 等径部分。单晶硅片取 自于等径部分。
单晶工艺流程简介
单晶工艺流程简介
（２）熔化：加完多晶硅原料于石英埚内后 ，长晶炉必须关闭并抽成真空后充入高纯氩气 使之维持一定压力范围内，然后打开加热电源 ，加热至熔化温度（１４２０℃）以上，将多 晶硅原料熔化。
单晶工艺流程简介
（３）引晶生长：当硅 熔体的温度稳定之后， 将籽晶慢慢浸入硅熔体 中引晶生长是将籽晶快 速向上提升，使长出的 籽晶的直径缩小到一定 大小（４－６ｍｍ）由 于位错线与生长轴成一 个交角，只要缩颈够长 ，位错便能排出晶体表 面，产生低位错的晶体 。
悬浮区熔法
• 锭料竖直放置且不用 容器，称为悬浮区熔
• 由于在熔化和生长硅 晶体过程中，不使用 石英坩埚等容器，又 称为无坩埚区熔法
悬浮区熔法
在悬浮区熔法中，使圆 柱形硅棒固定于垂直方向， 用高频感应线圈在氩气气 氛中加热，形成一 个尖端状的熔区，然后该 熔区与特定晶向的籽晶接 触，这个过程就是引晶。 这两个棒朝相反方向旋转。 然后将在多晶棒与籽晶间 只靠表面张力形成的熔区 沿棒长逐步向上移动，将 其转换成单晶。
• 3. 有效地咸少或消除杂质的微分凝效应，使各种杂质分布均匀，减 少生长条纹;
• 4. 减少了由氧引起的各种缺陷; • 5. 由于含氧量可控，晶体的屈服强度可控制在某一范月内，. 从而减
小了片子的翘曲; • 6. 尤其是硼等杂质沽污少，可使直拉硅单晶的电阻率得到大幅度的
提高； • 7. 氧分布均匀，满足了 LSI 和VLSI的要求。
有利于晶体稳定生长。
生长界面形状（固液界面）
固液界面形状对单晶均匀性、完整性有重要影响， 正常情况下，固液界面的宏观形状应该与热场所确定 的熔体等温面相吻合。在引晶、放肩阶段，固液界面 凸向熔体，单晶等径生长后，界面先变平后再凹向熔 体。通过调整拉晶速度，晶体转动和坩埚转动速度就 可以调整固液界面形状。
• 在熔炼过程中，锭料水平放置，称为水平 区熔
水平区熔法
水平区熔法主要用于材料的物理提纯，也用来生长单晶体，其装置图 如下图所示。水平区熔法是将材料置于水平舟内，通过加热器加热。先在 舟端放置籽晶，并使其与多晶材料间产生熔区，然后以一定的速度移动熔 区，使熔区从一端移至另一端，使多晶材料变为单晶体。
2、其寿命取决于：石墨的材质、承受的重量、 在晶体生长过程中的受热程度以及石墨坩 埚的形状等因素。
3、石墨坩埚的底部比较厚，以起到较好的绝 热效果，从而使熔体的温度从底部到表面 逐渐降低。
直拉法的基本特点
直拉法－几个基本问题 • 最大生长速度 • 熔体中的对流 • 生长界面形状（固液界面） • 生长过程中各阶段生长条件的差异
连续加料直拉生长技术有两种加料法：连续固体 送料和连续液体送料法。
液体覆盖直拉技术
对直拉法的一个重大改进，用此法可以制备多 种含有挥发性组元的化合物半导体单晶。
主要原理：用一种惰性液体（覆盖剂）覆盖被拉 制材料的熔体，在晶体生长室内充入惰性气体，使 其压力大于熔体的分解压力，以抑制熔体中挥发性 组元的蒸发损失，这样就可按通常的直拉技术进行 单晶生长。
MGS 98℅
三氯硅烷还原成硅 2SiHcl3 +2H2 →2 Si + 6Hcl
直拉法（cz法）制备单晶硅
直拉法即切克劳斯基 法（Czochralski简称
Cz法) 它是通过电阻加热，
将装在石英坩埚中的多 晶硅熔化，并保持略高 于硅熔点的温度，将籽 晶浸入熔体，然后以一 定速度向上提拉籽晶并 同时旋转引出晶体。
4、当结晶加快时，晶体直径会变粗，提高升速可以使直径 变细，增加温度能抑制结晶速度。反之，若结晶变慢，直 径变细，则通过降低拉速和降温去控制。
直拉单晶生成示意图
直拉单晶生成示意图
： CZ法的生长工艺流程
单晶工艺流程简介
（１）加料： 将多晶硅原料及 杂质放入石英坩 埚内，杂质的种 类依电阻的Ｎ或 Ｐ型而定。杂质 种类有硼、磷、 锑、砷，目前国 内太阳能行业仅 掺硼形成P型半导 体。
最大生长速度
晶体生长最大速度与晶体中的纵向温度梯度、 晶体的热导率、晶体密度等有关。提高晶体中的温 度梯度，可以提高晶体生长速度；但温度梯度太大， 将在晶体中产生较大的热应力，会导致位错等晶体 缺陷的形成，甚至会使晶体产生裂纹。为了降低位 错密度，晶体实际生长速度往往低于最大生长速度。
熔体中的对流
单晶硅的制备
主要内容
单晶硅的主要用途
单
晶 单晶硅的性质 硅
的 制
单晶硅的生长原理
备 单晶硅的制法 直拉法（直拉法技术改进）
区溶法 水平区熔法
悬浮区熔法
外延法
单晶硅的主要用途
太 空 中 单 晶 硅
单晶硅是一种比较活泼非金属元的应素，是晶体材料的重要组成部分， 处于新材料发展的前沿。它是制造半导用体硅器件的原料，用于制大功 率整流器、大功率晶体管、二极管、开关器件等 。
单
晶 硅
AMDΒιβλιοθήκη 太处阳理
能
器
电
池
板
其主要用途是用作半导体材料和利用太阳能光伏发电、供热等。 由于太阳能具有清洁、环保、方便等诸多优势，近三十年来，太阳能 利用技术在研究开发、商业化生产、市场开拓方面都获得了长足发展， 成为世界快速、稳定发展的新兴产业之一。
太阳能电池的制作流程
单晶硅的性质
熔融的单质硅在凝固时硅原子以金刚石晶格排列成许多晶核， 如果这些晶核长成晶面取向相同的晶粒，则这些晶粒平行结合起 来便结晶成单晶硅。
单晶硅的制法通常是先制得多晶硅或 无定形硅，然后用直拉法（Czochralski 法）或悬浮区熔法从熔体中生长出棒状单 晶硅。单晶硅主要用于制作半导体元件。
硅的纯化
人工加热石英砂和碳 SiO2 + C →Si + CO2↑
电子级硅（EGS）
冶金级硅（反应后蒸馏纯 化三氯硅烷） Si + 3Hcl → SiHcl3 +H2 ↑
区熔法（FZ）生长单晶硅
区域熔炼是一个简单的物理过程，指根据 液体混合物在冷凝结晶过程中组分重新分 布（称为偏析）的原理，通过多次熔融和 凝固，制备高纯度的（可达99.999 ％）金 属、半导体材料和有机化合物的一种提纯 方法，属于热质传递过程。
区域熔炼分类：
• 水平区熔法 • 悬浮区熔法
水平区熔法
匀。
直拉法技术改进
磁控直拉技术
半导体晶体生长方法之一，简称MCZ法，是在 直拉法(CZ法)单晶生长的基础上对坩埚内的熔体施加 -强磁场，使熔体的热对流受到抑制。因而除磁体外， 主体设备如单晶炉等并无大的差别。
NdFeB永磁体结构示意图
其基本原理为，在熔体施加磁场后，则运动的导 电熔体体元受到洛伦兹力f的作用。 加上磁场后， 改变了整个熔体的流动状态及杂质的输运条件并使 单晶可以在温度波动范围小、生长界面处于非常平 稳的状态下生长
缩颈工艺示意图
在引晶的过程中，由于热冲击， 会在新形成的单晶中产生位错。 显然位错不加以排除，将会在 继续生长的单晶中产生更多的 错位，最后无法形成无位错单 晶。为了消除位错，提出了一 种缩颈工艺，即在形成一段籽 晶之后，缩小晶体的直径2~3mm， 继续生长20mm 左右，即可把位 错完全排除到籽晶的外表面接 着再生长一段无位错的细晶后， 放肩至目标尺寸进入等径生长
生长过程中各阶段生长条件的差异
直拉法的引晶阶段的熔体高度最高，裸露坩埚壁 的高度最小，在晶体生长过程直到收尾阶段，裸露坩
埚壁的高度不断增大，这样造成生长条件不断变化 （熔体的对流、热传输、固液界面形状等），即整个 晶锭从头到尾经历不同的热历史：头部受热时间最长， 尾部最短，这样会造成晶体轴向、径向杂质分布不均
磁控直拉技术主要用于制造电荷耦合（CCD） 器件和一些功率器件的硅单晶。也可用于GaAs、 GaSb等化合物半导体单晶的生长。
MCZ法的优点：
• 1. 磁致粘滞性控制了流体的运动，大大地减少了机械振动等原因造 成的熔硅掖面的抖•动，也减少了熔体的温度波动;
• 2. 控制了溶硅与石英柑祸壁的反应速率，增大氧官集层的厚度，以 达到控制含氧量的目的。与常规CZ单晶相比，最低氧浓度可降低一 个数量级;
⑵ 硅在高温下有很强的化学活泼性，因而在熔区过程中必须使硅棒和熔 区处于非常清洁的环境中，尽量避免一切的污染源，才能比较准确的 控制晶体中的微量杂质和获得高纯度的产品，故在工作室内采用高真 空（在气体区熔中用纯度为5~6 个“9 ”的惰性气体，如氩气）作为保 护气氛。
直拉法工作原理：
1、在合适的温度下，融液中的硅原子会顺着晶种的硅原子 排列结构在固液交界面上形成规则的结晶，成为单晶体。
2、把晶种微微的旋转向上提升，融液中的硅原子会在前面 形成的单晶体上继续结晶，并延续其规则的原子排列结构。
3、若整个结晶环境稳定，就可以周而复始的形成结晶，最 后形成一根圆柱形的原子排列整齐的硅单晶晶体，即硅单 晶锭。
单晶硅具有准金属的物理性质，有较弱的导电性，其电导率 随温度的升高而增加，有显著的半导电性。超纯的单晶硅是本征 半导体。在超纯单晶硅中掺入微量的ⅢA族元素，如硼可提高其 导电的程度，而形成p型硅半导体；如掺入微量的ⅤA族元素， 如磷或砷也可提高导电程度，形成n型硅半导体。
晶 体 硅 的 金 刚 石 结 构
相互相反旋转的晶体（顺时针）和坩埚所产生的强制对 流是由离心力和向心力、最终由熔体表面张力梯度所驱动的。 所生长的晶体的直径越大（坩锅越大），对流就越强烈，会 造成熔体中温度波动和晶体局部回熔，从而导致晶体中的杂 质分布不均匀等。
