隧道衬砌标准化施工措施1.仰拱施工（1）仰拱开挖洞身仰拱开挖时，采用控制周边眼外插角度的办法，确保开挖平顺，严禁仰拱欠挖；爆破之后要求基底清理干净，必须无虚渣、无积水。
（2）五线上墙为有效控制水平施工缝位置、仰拱钢筋和盲管位置，在边墙初支表面上测量放样“五线”（即：仰拱混凝土顶面标高线、仰拱钢筋搭接上下线、纵向和环向盲管线），并用红线明显标记（包括接地钢筋位置），为仰拱及后续防排水及衬砌施工提供控制依据。
仰拱钢筋安装时分别自施工缝截面环向延伸固定长度，且仰拱内外环向钢筋在隧道环向、纵向均长短相间布置。
环向盲管线根据设计要求，一般地段每组台车设置一道；岩溶发育地段需加密设置。
如图 1.1 所示。
图 1.1 仰拱五线上墙（3）仰拱钢筋预弯及定位采用自制仰拱钢筋预弯机对仰拱钢筋进行预弯，利用液压千斤顶调节弧度大小，保证成型质量。
如图1.2 所示。
图 1.2 仰拱钢筋预弯平台安装仰拱钢筋时由测量定位（共九条：中间 1条，两侧位置各 4 条），确保钢筋间间距、排距和弧的准确。
仰拱钢筋安装时必须使用钢筋卡，使钢筋间距均匀。
钢筋卡距可用角钢刻槽或钢管焊接卡具，相邻槽中心间距为设计钢筋间距。
钢筋卡长度一般取6m，可根据施工方便设置长度。
如图1.3 所示。
图 1.3 仰拱钢筋定位（4）仰拱弧模与端模安装通过轻质曲面钢模板，与仰拱端头钢模连接，整体采用地锚加固的方式施工，实现仰拱与仰拱填充的分层浇筑。
端模与腹模连接，确保仰拱尺寸准确；通过整体曲面腹模，确保仰拱设计弧面和曲率；通过分窗进料振捣，保证仰拱混凝土密实度和强度；通过使用上、下钢端模，实现了仰拱环向中埋式止水带的准确定位。
如图 1.4 所示。
图 1.4 弧模与端模（5）纵、环向排水管安装纵向排水盲管采用土工布包裹；盲管中间不得有凹陷、扭曲等，以防泥砂淤积堵塞；纵向排水盲管按设计规定的排水坡度安装，并用钢筋卡固定，严格按照设计尺寸控制埋设高度。
（6）混凝土浇筑混凝土浇筑过程，必须保证仰拱与拱墙小边墙一次性整体浇筑，确保边墙混凝土完整性，保证混凝土浇筑质量良好。
交通洞锁口混凝土衬砌施工技术措施
交通洞锁口混凝土衬砌施工技术措施1 工程概况按照业主要求，B厂8#主变就位后对交通洞锁口砼进行衬砌施工。
根据设计图纸：交通洞布置、结构图（1/2~2/2）及工程联系单：FCB[2003]B2-34-035、支护变更表：FCB[2004]B8-1-001，交通洞洞口J0-010~J0+035及J0+043~J0+055洞段须进行钢筋砼衬砌。
交通洞两侧1.5m高电缆槽已于2008年8月施工完成，现须进行电缆槽以上边顶拱钢筋砼衬砌。
2 施工布置2.1 施工道路布置利用现有的施工道路。
2.2 施工设施布置2.2.1 施工用电为减小锁口砼施工期间对交通洞交通条件的影响，在交通洞右侧（进洞向）J0+035～J0+043段边墙现有的供电线路上桥接BV-3×70+2×35电缆，桥接电缆经交通洞右侧下部电缆槽引至交通洞洞口左侧（进洞向）位置空地并设380V开关箱，大约需BV-3×70+2×35电缆100m。
2.2.3 施工供水及排水施工供水采用从交通洞洞口门楼位置施工队现有的供水管路上接Φ50高压胶管至施工工作面或者在交通洞洞口摆放一辆消防水车作为施工期供水。
施工废水由交通洞两侧的排水沟自流至中层排水廊道排出。
3 施工方法3.1 砼施工3.1.1 砼分仓及浇筑程序交通洞锁口衬砌段共分5仓进行浇筑：J0-010~J0+035桩号分4仓进行浇筑，每仓长度为约11.25m，J0+043~J0+055桩号分1仓进行浇筑，长度为12m，砼衬砌厚度为35cm，具体分仓及浇筑顺序详见附图。
为了保证交通洞施工通道，不影响交通洞内其他工作面正常施工，锁口段砼衬砌采用型钢平台作为浇筑支撑体系，边墙、顶拱全断面一次浇筑成型，具体详见附图。
3.1.1 砼施工工艺砼衬砌施工工艺流程框图3.1.2 施工方法1、基础处理：与先浇砼接触面须进行凿毛处理，清除砼喷层面上的杂物、泥土，施工缝人工凿毛，缝面用压力水冲洗干净后，排干积水，保持清洁、湿润。
隧道明洞拱墙衬砌及拱顶回填施工方案范文
隧道明洞拱墙衬砌及拱顶回填施工方案1、背景简介隧道作为现代交通建设中不可或缺的基础设施，自上世纪80年代以来，在我国得到快速的发展和普及。
在隧道建设中，拱墙衬砌和拱顶回填是隧道施工中极为重要的一环。
2、拱墙衬砌的施工方案2.1 前期准备工作在进行拱墙衬砌施工前，需要先进行上部支护和下部基础加固，以保证隧道拱墙的稳定性和安全性。
同时，确认拱墙衬砌施工所需模板的尺寸和形状，进行模板的制作和安装。
2.2 衬砌材料和施工工序2.2.1 衬砌材料在进行拱墙衬砌时，一般使用的材料有钢筋、混凝土、模板和锚杆等，在选择材料时要根据实际情况和要求进行选择。
2.2.2 施工工序在进行拱墙衬砌时，一般采用的施工工序为：先进钢筋固定、模板安装、混凝土浇筑和拆模、钢筋锚固，具体施工工序如下：第一步：钢筋固定，将预留端部的钢筋按照预定位置和间距进行固定。
第二步：模板安装，将预制好的模板按照拱墙的设计图纸进行安装，并进行调整使其标准符合图纸要求。
第三步：混凝土浇筑和拆模，使用混凝土泵车向模板内注入混凝土，并进行振捣，待混凝土浇筑完毕后在保证混凝土强度达到设计要求的情况下，进行拆模。
第四步：钢筋锚固，将已经浇筑完成的混凝土钢筋按照设计图纸进行精确定位和依次锚固。
2.3 质量控制在进行拱顶衬砌施工时，需要进行质量的控制，具体要求如下：1.材料控制：保证材料的质量符合要求，按照单项检测进行合格处置。
2.模板控制：模板必须保证偏差小于规定的误差范围之内。
3.衬砌施工控制：施工工序要严格按照施工标准进行。
4.检验验收控制：对每一道衬砌工程都要进行检查合格后方可进入下一个施工阶段。
3、拱顶回填施工方案3.1 前期准备工作在进行拱顶回填施工前，需要先进行拱墙衬砌完成后的清理工作和临时支撑的撤除等前期准备工作。
3.2 回填材料和施工工序3.2.1 回填材料在进行拱顶回填时，一般使用的材料有砂石、碎石、拣板、土等，要根据地质情况、回填高度等因素进行选材。

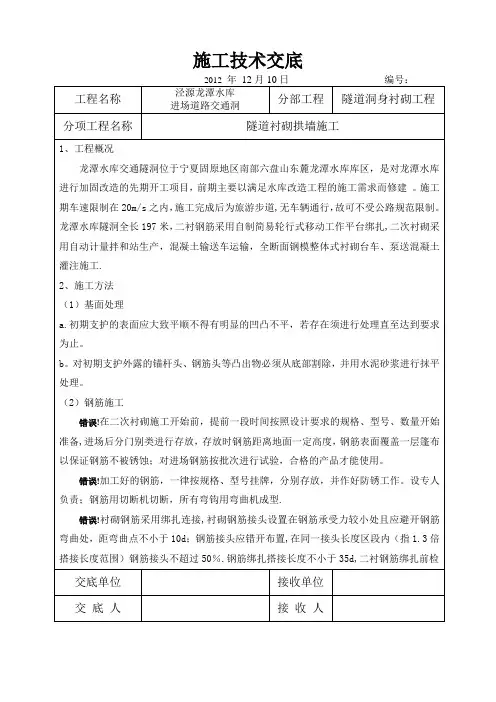

隧道衬砌拱墙施工技术交底
