1万吨污水处理厂方案确定构筑物选型

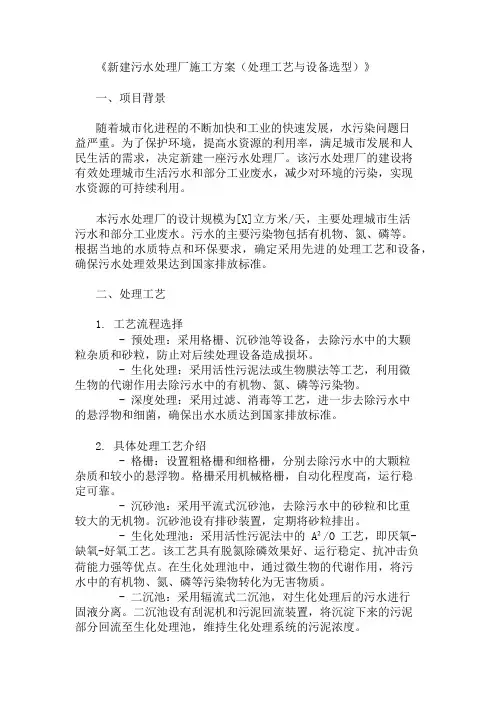

2025年新建污水处理厂施工方案(处理工艺与设备选型)
《新建污水处理厂施工方案（处理工艺与设备选型）》一、项目背景随着城市化进程的不断加快和工业的快速发展，水污染问题日益严重。
为了保护环境，提高水资源的利用率，满足城市发展和人民生活的需求，决定新建一座污水处理厂。
该污水处理厂的建设将有效处理城市生活污水和部分工业废水，减少对环境的污染，实现水资源的可持续利用。
本污水处理厂的设计规模为[X]立方米/天，主要处理城市生活污水和部分工业废水。
污水的主要污染物包括有机物、氮、磷等。
根据当地的水质特点和环保要求，确定采用先进的处理工艺和设备，确保污水处理效果达到国家排放标准。
二、处理工艺1. 工艺流程选择- 预处理：采用格栅、沉砂池等设备，去除污水中的大颗粒杂质和砂粒，防止对后续处理设备造成损坏。
- 生化处理：采用活性污泥法或生物膜法等工艺，利用微生物的代谢作用去除污水中的有机物、氮、磷等污染物。
- 深度处理：采用过滤、消毒等工艺，进一步去除污水中的悬浮物和细菌，确保出水水质达到国家排放标准。
2. 具体处理工艺介绍- 格栅：设置粗格栅和细格栅，分别去除污水中的大颗粒杂质和较小的悬浮物。
格栅采用机械格栅，自动化程度高，运行稳定可靠。
- 沉砂池：采用平流式沉砂池，去除污水中的砂粒和比重较大的无机物。
沉砂池设有排砂装置，定期将砂粒排出。
- 生化处理池：采用活性污泥法中的A²/O 工艺，即厌氧-缺氧-好氧工艺。
该工艺具有脱氮除磷效果好、运行稳定、抗冲击负荷能力强等优点。
在生化处理池中，通过微生物的代谢作用，将污水中的有机物、氮、磷等污染物转化为无害物质。
- 二沉池：采用辐流式二沉池，对生化处理后的污水进行固液分离。
二沉池设有刮泥机和污泥回流装置，将沉淀下来的污泥部分回流至生化处理池，维持生化处理系统的污泥浓度。
- 深度处理：采用过滤和消毒工艺。
过滤采用砂滤或膜过滤等方式，进一步去除污水中的悬浮物。
消毒采用紫外线消毒或二氧化氯消毒等方式，杀灭污水中的细菌和病毒。
万吨污水处理厂设计计算
目录第一章．设计概述...................................1.1工程概述....................................1.2原始资料............................................................................................................................1.3设计要求....................................1.4设计成果.................................... 第二章．处理工艺方案选择...........................2.1工艺方案选择原则............................2.2工艺比较....................................2.3工艺流程....................................2.4 主要构筑物的选择............................2.4.1 格栅 .............................................................................................................................................................................................................................................................. 第三章.污水构筑物设计计算..........................3.1进水管道设计................................3.2粗格栅..............................................................................................................................3.3细格栅..............................................................................................................................3.4污水提升泵房............................................................................3.5平流式沉砂池................................3.5.1 沉砂池的长度 ..........................3.5.2 过水断面的面积 ........................3.5.3 沉砂池宽度 ........................................................................................................................................................................................................................................................3.5.9 验算最小流速 ..............................................................................................................................................................3.6 辐流式初沉池............................... (23)............................................3.7生化池..............................................................................................................................3.7.3 进出水系统 ................................................................................................................................................................3.8辐流式二沉池........................................................................................................................3.9液氯消毒........................................................................................................................................................................3.10 计量堰............................................................................................................................. 第四章污泥构筑物设计计算..........................4.1 污泥浓缩池设计..............................4.1.1 污泥量计算 .....................................................................................................................4.2 贮泥池设计..................................4.2.1 贮泥池设计进泥量 ......................4.2.2 贮泥池容积 ............ 错误!未定义书签。

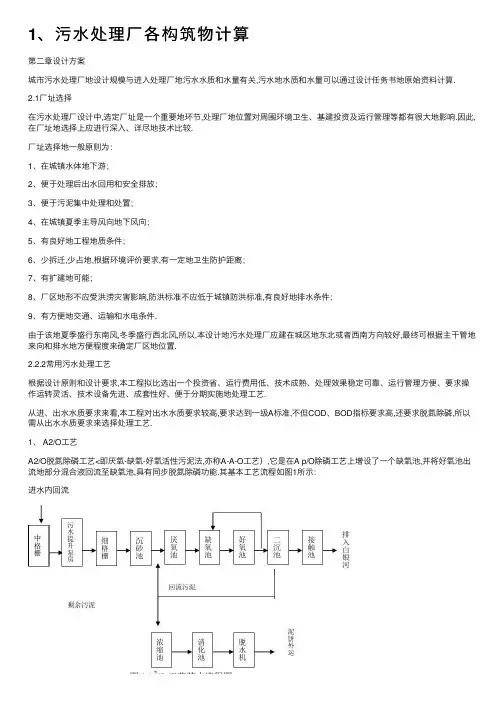

1、污水处理厂各构筑物计算
1、污⽔处理⼚各构筑物计算第⼆章设计⽅案城市污⽔处理⼚地设计规模与进⼊处理⼚地污⽔⽔质和⽔量有关,污⽔地⽔质和⽔量可以通过设计任务书地原始资料计算.2.1⼚址选择在污⽔处理⼚设计中,选定⼚址是⼀个重要地环节,处理⼚地位置对周围环境卫⽣、基建投资及运⾏管理等都有很⼤地影响.因此,在⼚址地选择上应进⾏深⼊、详尽地技术⽐较.⼚址选择地⼀般原则为：1、在城镇⽔体地下游；2、便于处理后出⽔回⽤和安全排放；3、便于污泥集中处理和处置；4、在城镇夏季主导风向地下风向；5、有良好地⼯程地质条件；6、少拆迁,少占地,根据环境评价要求,有⼀定地卫⽣防护距离；7、有扩建地可能；8、⼚区地形不应受洪涝灾害影响,防洪标准不应低于城镇防洪标准,有良好地排⽔条件；9、有⽅便地交通、运输和⽔电条件.由于该地夏季盛⾏东南风,冬季盛⾏西北风,所以,本设计地污⽔处理⼚应建在城区地东北或者西南⽅向较好,最终可根据主⼲管地来向和排⽔地⽅便程度来确定⼚区地位置.2.2.2常⽤污⽔处理⼯艺根据设计原则和设计要求,本⼯程拟⽐选出⼀个投资省、运⾏费⽤低、技术成熟、处理效果稳定可靠、运⾏管理⽅便、要求操作运转灵活、技术设备先进、成套性好、便于分期实施地处理⼯艺.从进、出⽔⽔质要求来看,本⼯程对出⽔⽔质要求较⾼,要求达到⼀级A标准,不但COD、BOD指标要求⾼,还要求脱氮除磷,所以需从出⽔⽔质要求来选择处理⼯艺.1、 A2/O⼯艺A2/O脱氮除磷⼯艺<即厌氧-缺氧-好氧活性污泥法,亦称A-A-O⼯艺）,它是在A p/O除磷⼯艺上增设了⼀个缺氧池,并将好氧池出流地部分混合液回流⾄缺氧池,具有同步脱氮除磷功能.其基本⼯艺流程如图1所⽰：进⽔内回流污⽔经预处理和⼀级处理后⾸先进⼊厌氧池,在厌氧池中地反应过程与A p/O⽣物除磷⼯艺中地厌氧池反应过程相同；在缺氧池中地反应过程与A n/O ⽣物脱氮⼯艺中地缺氧过程相同；在好氧池中地反应过程兼有A p/O⽣物除磷⼯艺和A n/O⽣物脱氮⼯艺中好氧池中地反应和作⽤.因此A2/O⼯艺可以达到同步去除有机物、硝化脱氮、除磷地功能.A2/O⼯艺适⽤与对氮、磷排放指标都有严格要求地城市污⽔处理,其优缺点如下：优点：<1）该⼯艺为最简单地同步脱氮除磷⼯艺,总地⽔⼒停留时间,总产占地⾯积少于其它地⼯艺.<2）在厌氧地好氧交替运⾏条件下,丝状菌得不到⼤量增殖,⽆污泥膨胀之虞,SVI值⼀般均⼩于100.<3）污泥中含磷浓度⾼,具有很⾼地肥效.<4）运⾏中勿需投药,两个A段只⽤轻缓搅拌,以不啬溶解氧浓度,运⾏费低. 缺点：<1）除磷效果难于再⾏提⾼,污泥增长有⼀定地限度,不易提⾼,特别是当P/BOD值⾼时更是如此.<2）脱氮效果也难于进⼀步提⾼,内循环量⼀般以2Q为限,不宜太⾼,否则增加运⾏费⽤.<3）对沉淀池要保持⼀定地浓度地溶解氧,减少停留时间,防⽌产⽣厌氧状态和污泥释放磷地现象出现,但溶解浓度也不宜过⾼.以防⽌循环混合液对反应器地⼲扰.2、氧化沟⼯艺氧化沟⼜称循环曝⽓池,属活性污泥法地⼀种变形,其⼯艺流程如图2所⽰. 进⽔氧化沟⼜称循环曝⽓池,氧化沟是常规活性污泥法地⼀种改型和发展.污⽔和活性污泥混合液在环状曝⽓渠道中循环流动,属于活性污泥法地⼀种变形,氧化沟地⽔⼒停留时间可达10-30h,有机负荷很低,实质上相当于延时曝⽓活性污泥系统.由于它运⾏成本低,构造简单,易于维护管理,出⽔⽔质好、耐冲击负荷、运⾏稳定、并可脱氮除磷,可⽤于⼤中型⽔⼚.优点：<1）氧化沟具有独特地⽔⼒流动特点,有利于活性污泥地⽣物絮凝作⽤,⽽且可以将其⼯作区分为富氧区、缺氧区,⽤以进⾏消化和反消化作⽤,取得脱氮地效果.<2）不使⽤初沉池,有机性悬浮物在氧化沟内能达到好氧稳定地程度.<3）氧化沟只有曝⽓器和池中地推进器维持沟内地正常运⾏,电耗较⼩,运⾏费⽤低.<1）污泥膨胀问题.当废⽔中地碳⽔化合物较多,N、P量不平衡,pH值偏低,氧化沟中地污泥负荷过⾼,溶解氧浓度不⾜,排泥不畅等易引发丝状菌性污泥膨胀.<2）泡沫问题.<3）污泥上浮问题.<4）流速不均及污泥沉积问题.<5）氧化沟占地⾯积很⼤.3、CASS⼯艺CASS为周期循环活性污泥法地英⽂、CASS⼯艺尤其适合含有较多⼯业污⽔地城市污⽔及要求除磷脱氮地污⽔地处理.其优缺点如下：优点：<1）⼯艺流程简单、管理⽅便、造价低.CASS⼯艺只有⼀个反应器,不需要⼆沉池,不需要污泥汇流设备,⼀般情况下也不需要调节池,因此要⽐活性污泥⼯艺节省基建投资30%以上,⽽且布置紧凑,占地⾯积可减少35%.<2）处理效果好.反应器内活性污泥处于⼀种交替地吸附、吸收及⽣物降解和活化地变化过程中,因此处理效果好.<3）有较好地脱氮除磷效果.CASS⼯艺可以很容易地交替实现好氧、缺氧、厌氧地环境,并可以通过改变曝⽓量、反应时间等⽅⾯来创造条件提⾼脱氮除磷效果.<4）污泥沉降性能好.CASS⼯艺具有地特殊运⾏环境抑制了污泥中丝状菌地⽣长,减少了污泥膨胀地可能.同时由于CASS⼯艺地沉淀阶段是在静⽌地状态下进⾏地,因此沉淀效果更好.<5）CASS⼯艺独特地运⾏⼯况决定了它能很好地适应进⽔⽔量、⽔质地波动.缺点：由于进⽔贯穿于整个运⾏周期,沉淀阶段进⽔在主流区底部,造成⽔⼒紊动,影响泥⽔分离时间,进⽔量受到⼀定限制,⽔⼒停留时间较长.4、SBR⼯艺SBR是序列间歇式活性污泥法SBR具有以下优点：<1）理想地推流过程使⽣化反应推动⼒增⼤,效率提⾼,池内厌氧、好氧处于交替状态,净化效果好.<2）运⾏效果稳定,污⽔在理想地静⽌状态下沉淀,需要时间短、效率⾼,出⽔⽔质好.<3）耐冲击负荷,池内有滞留地处理⽔,对污⽔有稀释、缓冲作⽤,有效抵抗⽔量和有机污物地冲击.<4）⼯艺过程中地各⼯序可根据⽔质、⽔量进⾏调整,运⾏灵活.<5）处理设备少,构造简单,便于操作和维护管理.<6）反应池内存在DO、BOD5浓度梯度,有效控制活性污泥膨胀.<7）SBR法系统本⾝也适合于组合式构造⽅法,利于废⽔处理⼚地扩建和改造.<8）脱氮除磷,适当控制运⾏⽅式,实现好氧、缺氧、厌氧状态交替,具有良好地脱氮除磷效果.<9）⼯艺流程简单、造价低.主体设备只有⼀个序批式间歇反应器,⽆⼆沉池、污泥回流系统,调节池、初沉池也可省略,布置紧凑、占地⾯积省.SBR系统地适⽤范围<1）中⼩城镇⽣活污⽔和⼚矿企业地⼯业废⽔,尤其是间歇排放和流量变化较⼤地地⽅.<2）需要较⾼出⽔⽔质地地⽅,如风景游览区、湖泊和港湾等,不但要去除有机物,还要求出⽔中除磷脱氮,防⽌河湖富营养化.<3）⽔资源紧缺地地⽅.SBR系统可在⽣物处理后进⾏物化处理,不需要增加设施,便于⽔地回收利⽤.<4）⽤地紧张地地⽅.<5）对已建连续流污⽔处理⼚地改造等.<6）⾮常适合处理⼩⽔量,间歇排放地⼯业废⽔与分散点源污染地治理. 注：SBR⼯艺管理较为复杂,排泥受到⼀定限制,在本⼯程中不予考虑.2.2.3污⽔处理⼯艺地确定表1 ⽣化处理⽅案综合⽐较表综上所述,本⼯程地⼯艺流程确定如下：总地说来,这三个⽅案都⽐较好,都能达到要求处理地效果.考虑到该污⽔⼚设计⽔量较⼩,且⽅案⼀⼯艺流程更为简单、管理更为⽅便、占地少、造价低、运⾏费⽤少等优势,所以,本设计采⽤A/A/O⽅案⼀作为污⽔⼚处理⼯艺.2.3设计污⽔⽔量由设计资料可知,该镇⽇流量为：Q=80000+27*9000=323000⽴⽅M/天查GB50014－2006《室外排⽔设计规范》知：则⽤内插法可得总变化系数 Kz=1.17从⽽可计算得：设计秒流量为式中城市每天地平均污⽔量,；总变化系数；设计秒流量,.Q=1.17*6.64=0.76⽴⽅M|秒2.4污⽔处理程度计算城市污⽔排⼊受纳⽔体后,经过物理地、化学地和⽣物地作⽤,使污⽔中地污染物浓度降低,受污染地受纳⽔体部分地或全部地恢复原状,这种现象称为⽔体⾃净或⽔体净化,⽔体所具有地这种能⼒称为⽔体⾃净能⼒.在选择污⽔处理程度时,既要充分利⽤⽔体地⾃净能⼒,⼜要防⽌⽔体受到污染,避免污⽔排⼊⽔体后污染下游取⽔⼝和影响⽔体中地⽔⽣动植物.2.4.1污⽔地处理程度计算式中地处理程度,%；C进⽔地浓度,；处理后污⽔排放地浓度,.则2.4.2污⽔地处理程度计算式中地处理程度,%；进⽔地浓度,；处理后污⽔排放地浓度,. 则2.4.3污⽔地SS处理程度计算式中SS地处理程度,%；进⽔地SS浓度,；处理后污⽔排放地SS浓度,. 则2.4.4污⽔地氨氮处理程度计算式中氨氮地处理程度,%；进⽔地氨氮浓度,；处理后污⽔排放地氨氮浓度,. 则2.4.5污⽔地磷酸盐处理程度计算式中磷酸盐地处理程度,%；进⽔地磷酸盐浓度,；处理后污⽔排放地磷酸盐浓度,.则第三章污⽔地⼀级处理构筑物设计计算3.1格栅格栅是由⼀组平⾏地⾦属栅条或筛⽹制成,安装在污⽔渠道、泵房集⽔井地进⼝处或污⽔处理⼚地端部,⽤以截留较⼤地悬浮物或漂浮物,如纤维、碎⽪、⽑发、果⽪、蔬菜、塑料制品等,以便减轻后续处理构筑物地处理负荷,并使之正常进⾏.被截留地物质称为栅渣.设计中格栅地选择主要是决定栅条断⾯、栅条间隙、栅渣清除⽅式等.格栅断⾯有圆形、矩形、正⽅形、半圆形等.圆形⽔⼒条件好,但刚度差,故⼀般多采⽤矩形断⾯.格栅按照栅条形式分为直棒式格栅、弧形格栅、辐流式格栅、转筒式格栅、活动格栅等；按照格栅栅条间距分为粗格栅和细格栅<1.5～10mm）；按照格栅除渣⽅式分为⼈⼯除渣格栅和机械除渣格栅,⽬前,污⽔处理⼚⼤多都采⽤机械格栅；按照安装⽅式分为单独设置地格栅和与⽔泵池合建⼀处地格栅.3.1.1格栅地设计城市地排⽔系统采⽤分流制排⽔系统,城市污⽔主⼲管进⽔⽔量为,污⽔进⼊污⽔处理⼚处地管径为800,管道⽔⾯标⾼为43.本设计中采⽤矩形断⾯并设置两道格栅<中格栅⼀道和细格栅⼀道）,采⽤机械清渣.其中,中格栅设在污⽔泵站前,细格栅设在污⽔泵站后.中细两道格栅都设置两组即N=2组,每组地设计流量为0.509.3.2沉砂池沉砂池是借助污⽔中地颗粒与⽔地⽐重不同,使⼤颗粒地砂粒、⽯⼦、煤渣等⽆机颗粒沉降,以去除相对密度较⼤地⽆机颗粒.常⽤地沉砂池有平流沉砂池、曝⽓沉砂池、竖流式沉砂池、涡流式沉砂池和多尔沉砂池.这⼏种沉砂池各有其优点,但是在实际⼯程中⼀般多采⽤曝⽓沉砂池.本设计中采⽤曝⽓沉砂池,其优点是：通过调节曝⽓量可控制污⽔旋转流速,使之作旋流运动,产⽣离⼼⼒,去除泥砂,排除地泥砂较为清洁,处理起来⽐较⽅便；且它受流量变化影响⼩,除砂率稳定.同时,对污⽔也起到预曝⽓作⽤.第四章污⽔地⼆级处理构筑物设计计算本设计中选⽤A2/O⼯艺.取两组池⼦,则每组地设计流量为0.509.污⽔经过⼀级处理后会处理掉⼀部分地悬浮物<）和,处理程度按表1取值,⽽氮磷按不变计算表2 处理⼚地处理效果处理效果设计中取⼀级处理效果为：=,=则进⼊曝⽓池中污⽔地浓度：S a =Sy<1-20%）=420×<1-20%）=336mg/L进⼊曝⽓池中污⽔地浓度：L a =Ly<1-40%）=400×<1-40%）=240mg/L4.1厌氧池计算1、厌氧池容积式中厌氧池容积,；厌氧池⽔⼒停留时间.设计中取=0.75=45minV=60×0.509×45=1374.3m32、厌氧池尺⼨计算厌氧池⾯积：设计中取厌氧池有效⽔深为厌氧池尺⼨为：长宽=2320厌氧池实际⾯积为：23×20=460m2设计中取厌氧池地超⾼为0.3则池总⾼为3、污泥回流量计算：设计中取污泥回流⽐为则4.2缺氧池计算1、缺氧区有效容积反消化区脱氮量：W=Q(N o-N e>-0.124YQ(S o-S e>=缺氧区有效容积：式中——反消化速率设计中取=,X=3000mg/L 则2、缺氧池尺⼨计算缺氧池⾯积：设计中取缺氧池有效⽔深为缺氧池尺⼨为：长宽=3110缺氧池实际⾯积为：31×10=310m2设计中取缺氧池地超⾼为0.3则池总⾼为3、污泥回流量计算：设计中取内回流⽐为R=300%则4.3好氧池计算1、内源呼吸系数式中内源呼吸系数,；时,内源呼吸系数,,⼀般取0.04~0.075；温度系数,⼀般取1.02~1.06.设计中取=0.06,=1.04假设全年平均⽓温时2、出⽔计算设计中取地去除率为98%,氨氮地去除率为85%,磷地去除率为则去除地地浓度为：去除地氨氮地浓度为：去除地磷地浓度为：3、污泥龄计算设计中取,X=3000mg/Lθc=取10天4、好氧区有效容积5、好氧池尺⼨计算好氧池⾯积：设计中取好氧池有效⽔深为h=4.0m厌氧池尺⼨为：长宽=9052厌氧池实际⾯积为：90×52=4680m2设计中取厌氧池地超⾼为0.3则池总⾼为H=h+0.3=4.0+0.3=4.3m3、污泥回流量计算：设计中取污泥回流⽐为则4.4设计参数地较核1、⽔⼒停留时间较核⼤于8h⼩于15h,符合要求.2、—污泥负荷率SS·d）介于0.3～0.5之间,符合要求.4.5剩余污泥量计算湿污泥量：设污泥含⽔率为4.6 需氧量计算设⽣物污泥中⼤约有地氮,⽤于细胞地合成,则每天⽤于合成地总氮为：0.124×11133=1380kg/d 即中有⽤于合成细胞.按最不利情况,设出⽔中量和量各为,则需要氧化地量为：30-17.88-4=8.12mg/L需要还原地量为：8.12-4=4.12mg/L需氧量<同时去除和脱氮）计算：设计中取=0.23则平均需氧量为：最⼤需氧量为：4.7供⽓量1、供⽓量计算采⽤⿎风曝⽓,微孔曝⽓器.曝⽓器敷设于池底0.2m处,淹没深度为,氧转移效率,计算最不利温度为.空⽓扩散器出⼝处地绝对压⼒计算：空⽓离开好氧反应池池⾯时,氧地百分数为：好氧反应池中平均溶解氧饱和度计算<按最不利地温度考虑）：式中标准⼤⽓压下,时清⽔中地饱和溶解氧浓度,查表得.标准需氧量<换算为时地脱氧清⽔地充氧量）：式中标准⼤⽓压下,时清⽔中地饱和溶解氧浓度,查表得；标准⼤⽓压下,时清⽔中地饱和溶解氧浓度,；曝⽓池内溶解氧浓度,；污⽔传氧速率与清⽔传速率之⽐,⼀般采⽤0.5～0.95；污⽔中饱和溶解氧与清⽔中饱和溶解氧浓度值⽐,⼀般采⽤0.90～0.97压⼒修正系数.设计中取=0.9,=0.95,=2,=1.0最⼤标准需氧量：最⼤标准需氧量与标准需氧量之⽐：好氧反应池供⽓量计算：平均时供⽓量为：最⼤时供⽓量为：2、曝⽓机数量计算<以单组反应池计算）本设计中选择⿎风微孔曝⽓器,按供氧能⼒计算所需要地曝⽓机数量,计算公式为：n=式中——曝⽓器标准状态下,与好氧反应池⼯作条件接近时地供氧能⼒.设计中采⽤⿎风曝⽓,微孔曝⽓器,参照《给⽔排⽔设计⼿册》常⽤设备可知：每个曝⽓头通⽓量按时,服务⾯积为,曝⽓器氧利⽤率为,充氧能⼒为则 n=以微孔曝⽓器服务⾯积进⾏较核：在之间,符合要求.4.8⿎风微孔曝⽓器空⽓管路计算平⾯图布置空⽓管道如图纸所⽰,⼲管地供⽓量为16451.9m3/h=4.57m3/s；设流速为：.管径：,取⼲管管径为.4.9.1⼆沉池地选择辐流式沉淀池⼀般采⽤对称布置,有圆形和正⽅形.主要由进⽔管、出⽔管、沉淀区、污泥区及排泥装置组成.按进出⽔地形式可分为中⼼进⽔周边出⽔、周边进⽔中⼼出⽔和周边进⽔周边出⽔三种类型,其中,中⼼进⽔周边出⽔辐流式沉淀池应⽤最⼴.周边进⽔可以降低进⽔时地流速,避免进⽔冲击池底沉泥,提⾼池地容积利⽤系数.这类沉淀池多⽤于⼆次沉淀池.本设计中采⽤机械吸泥地圆形辐流沉淀池,进⽔采⽤中⼼进⽔周边出⽔.第五章污泥处理设计计算污⽔⼚在处理污⽔地同时,每⽇要产⽣产⽣⼤量地污泥,这些污泥含有⼤量地易分解地有机物质,对环境具有潜在地污染能⼒,若不进⾏有效处理,必然要对环境造成⼆次污染.同时,污泥含⽔率⾼,体积庞⼤,处理和运输均很困难.因此,在最终处置前必须处理,以降低污泥中地有机物含量,并减少其⽔分.使之在最终处置时对环境地危害减少之限度.1、减量：降低污泥含⽔率,减⼩污泥体积；2、稳定(satabilization>：去除污泥中地有机物,使之稳定；3、害化：杀灭寄⽣⾍卵和病原菌；4、污泥综合利⽤.剩余污泥来⾃⼆沉池,活性污泥微⽣物在降解有机物地同时,⾃⾝污泥量也在不断增长,为保持曝⽓池内污泥量地平衡,每⽇增加地污泥量必须排除处理系统,这⼀部分污泥被称作剩余污泥.剩余污泥含⽔率较⾼,需要进⾏浓缩处理,然后进⾏脱⽔处理.5.1污泥处理地原则1、城镇污⽔污泥,应根据地区经济条件和环境条件进⾏减量化、稳定化和⽆害化处理,并逐步提⾼资源化程度.2、污泥地处置⽅式包括⽤作肥料、作建材、作燃料和填埋等,污泥地处理流程应根据污泥地最终处置⽅式选定.3、污泥作肥料时,其有害物质含量应符合国家现⾏标准地规定.4、污泥处理构筑物个数不宜少于2个,污泥脱⽔机械可考虑⼀台备⽤.5、污泥处理过程中产⽣地污泥⽔应返回污⽔处理构筑物进⾏处理.污泥处理过程中产⽣地臭⽓,宜收集后进⾏处理.5.2污泥处理⽅法地选择污泥处理地⼀般⽅法与流程地选择、当地条件、环境保护要求、投资情况、运⾏费⽤及维护管理等多种因素有关.5.3 集泥池计算回流污泥量为：剩余污泥量为：总污泥量为：设计中选⽤5台<4⽤1备）回流污泥泵,2台<1⽤1备）剩余污泥泵.则每台回流泵地流量为：泵房集泥池有效容积按不⼩于最⼤⼀台泵<回流泵）5分钟出⽔量计算,。
污水处理构筑物设计计算
[ ] μn
=
0.47e0.098(T −15)
×
⎡ ⎢⎣
N
+
N 10 0.05T
−1.158
⎤ ⎥⎦
×
⎡ ⎢ ⎢⎣
K
O2 + O2
O2
⎤ ⎥ ⎥⎦
[ ] =
0.47e 0.098(15−15)
×
⎡ ⎢⎣
2
+
10
2
0.05×15−1.158
⎤ ⎥⎦
×
⎡2 ⎢⎣1.3 +
2
⎤ ⎥⎦
=0.204 d-1
= 0.26m3
（每格沉砂池设两个沉砂斗，两格共有四个沉砂斗）
其中X1：城市污水沉砂量 3m3/105m3， K：污水流量总变化系数 1.5
（6）沉砂斗各部分尺寸及容积：
设计斗底宽a1=0.5m，斗壁与水平面的倾角为 60°，斗高hd=0.5m， 则沉砂斗上口宽：
a
=
2hd tan 60°
+
a1
=
2 × 0.5 tan 60°
2）采用污泥龄 20d，则日产泥量为：
aQSr = 0.6 ×10000 × (190 − 6.4) = 550.8 kg/d 1 + btm 1000 × (1 + 0.05 × 20)
设其中有 12.4％为氮，近似等于 TKN 中用于合成部分为： 0.124× 550.8=68.30 kg/d
即：TKN 中有 68.30 ×1000 = 6.83 mg/L 用于合成。 10000
=0.88+0.44+0.5+1.0+0.77/tan60°=3.26m
（9）每日栅渣量ω=Q平均日ω1= 2.6 ×104 ×103 × 0.1 1.5

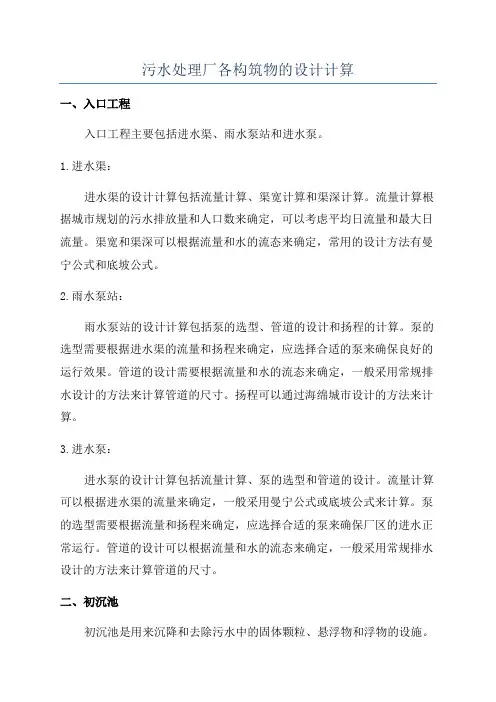

污水处理厂各构筑物的设计计算
污水处理厂各构筑物的设计计算一、入口工程入口工程主要包括进水渠、雨水泵站和进水泵。
1.进水渠：进水渠的设计计算包括流量计算、渠宽计算和渠深计算。
流量计算根据城市规划的污水排放量和人口数来确定，可以考虑平均日流量和最大日流量。
渠宽和渠深可以根据流量和水的流态来确定，常用的设计方法有曼宁公式和底坡公式。
2.雨水泵站：雨水泵站的设计计算包括泵的选型、管道的设计和扬程的计算。
泵的选型需要根据进水渠的流量和扬程来确定，应选择合适的泵来确保良好的运行效果。
管道的设计需要根据流量和水的流态来确定，一般采用常规排水设计的方法来计算管道的尺寸。
扬程可以通过海绵城市设计的方法来计算。
3.进水泵：进水泵的设计计算包括流量计算、泵的选型和管道的设计。
流量计算可以根据进水渠的流量来确定，一般采用曼宁公式或底坡公式来计算。
泵的选型需要根据流量和扬程来确定，应选择合适的泵来确保厂区的进水正常运行。
管道的设计可以根据流量和水的流态来确定，一般采用常规排水设计的方法来计算管道的尺寸。
二、初沉池初沉池是用来沉降和去除污水中的固体颗粒、悬浮物和浮物的设施。
初沉池的设计计算包括沉降速度的计算、池的尺寸计算和搅拌器的选型。
沉降速度可以通过实验或实测数据来确定，可以参考已有的设计规范进行计算。
池的尺寸要根据进水量和沉降速度来确定，一般采用水力停留时间和提取水平法来计算。
搅拌器的选型需要根据池的尺寸和搅拌需求来确定，应选择合适的搅拌器来确保污水中的固体颗粒和悬浮物均匀分布。
三、曝气池曝气池是用来提供氧气和增加曝气面积，促进生物降解污水中的有机物的设施。
曝气池的设计计算包括曝气池的尺寸计算、曝气量的计算和曝气器的选型。
曝气池的尺寸要根据进水量和曝气时间来确定，一般采用水力停留时间和曝气强度来计算。
曝气量可以根据进水量和污水中的有机负荷来确定，一般采用生物需氧量和化学需氧量来计算。
曝气器的选型需要根据曝气量和曝气剂的形式来确定，常见的曝气器有喷射曝气器、曝气罩和机械曝气器。
污水处理厂污泥处理构筑物
污水处理厂污泥处理构筑物一、要点概述污泥处理系统主要构筑物工作原理，其污水通过沉淀、曝气产生大量的污泥和剩余活性污泥混合后进行厌氧消化处理，其混合污泥平均含水率为95%-97%，平均有机物质含量为55%-65%(每吨污泥有机物含量约30.5kg),混合的污泥通过消化池中温处理与脱水处理，污泥在中温消化处理过程中所产生的沼气可作能源应用，脱水处理后的干污泥可作农业有机肥或制造建筑材料等。
本章对污泥处理的构筑物各种单位工程质量检验提出主要控制和一般控制项目，由于结构均为防水性钢筋混凝士结构上程，故污泥处理构筑物条款与污水构筑物条款应对照使用，不作重复编制。
二、条文释义7.1一般规定7.1.1本章适用于污泥处理系统的浓缩池、消化池、贮泥池等构筑物工程。
7.1.2污泥处理构筑物工程验收时，检查的有关资料应符合本规范第6.1.2规定。
7.1.3污泥处理构筑物的混凝土质，验收应符合本规范第6章规定。
7.1.4消化池应具有密封性能和保温性能。
7.1.5采用无粘结预应力工艺时，质量验收应符合现行国家有关规范要求。
【释义】污泥处埋的主要构筑物是消化池和污泥浓缩池，污泥浓缩池的施工技术要求与水处理的沉淀池相同。
本章重点介绍消化池，消化池由池顶、池体、工艺管道搅拌设备等组成。
池顶的形式分为固定式和浮动式两种，常采用弧形弯顶或为圆锥形。
池顶中部装集气罩、池顶设有入孔和搅拌设备，池顶下沿设溢流管。
池体形状常采用圆柱形或椭圆形(卵形)，其气室部分应不漏气，池壁内敷设耐腐蚀涂料或衬里，池壁外部设有保温层及装饰。
位于地下水位以下的池底宜采用隔水层。
工艺管道主要有污泥管、排上清液管、取样管几种，污泥管包括进泥管、出泥管、循环搅拌管，以上管道均应做防腐处理。
搅拌分为沼气搅拌、泵搅拌、机械搅拌、联合搅拌，其目的是使池内泥温和浓度均匀，防止污泥分层和形成浮渣，提高沼气的产量:目前，随着国内外污泥处理技术的不断发展，资源利用率要求的提高，过去设计采用传统的圆柱形消化池，将逐步被卵形消化池所替代。
污水处理厂设计方案1000吨
污水处理厂设计方案1000吨一、项目概述随着城市化进程的加快和工业的迅速发展，污水排放量日益增加，对环境造成了严重的威胁。
为了保护环境，提高水资源的利用率，我们设计了一个日处理量为 1000 吨的污水处理厂。
该污水处理厂将采用先进的处理工艺和设备，确保处理后的污水达到国家排放标准，同时尽量降低运行成本和能耗。
二、设计依据1、相关法律法规和标准规范，如《城镇污水处理厂污染物排放标准》（GB 18918-2002）等。
2、当地的污水排放量和水质特点。
3、建设单位提供的基础资料和要求。
三、设计原则1、采用成熟、可靠的处理工艺，确保处理效果稳定达标。
2、充分考虑节能、降耗，降低运行成本。
3、设备选型先进、合理，便于维护管理。
4、厂区布局合理，美观大方，与周边环境相协调。
四、污水来源及水质水量1、污水来源主要为周边居民生活污水和部分工业废水。
2、水质水量根据对污水来源的调查和分析，确定设计进水水质如下：CODcr（化学需氧量）：＿____mg/LBOD5（五日生化需氧量）：＿____mg/LSS（悬浮物）：＿____mg/LNH3-N（氨氮）：＿____mg/LTP（总磷）：＿____mg/L设计污水日处理量为 1000 吨。
五、处理工艺选择1、预处理工艺采用格栅和沉砂池去除污水中的大颗粒杂质和砂粒。
2、生物处理工艺选择 A2/O 工艺（厌氧缺氧好氧工艺），该工艺具有脱氮除磷效果好、运行稳定等优点。
3、深度处理工艺采用混凝沉淀和过滤工艺，进一步去除污水中的悬浮物和有机物。
4、消毒工艺采用紫外线消毒，具有消毒效率高、无二次污染等优点。
六、工艺流程污水首先经过格栅去除较大的悬浮物和杂质，然后进入沉砂池去除砂粒。
经过预处理后的污水进入 A2/O 反应池，在厌氧、缺氧和好氧环境下，通过微生物的作用去除有机物、氮和磷。
反应池出水进入二沉池进行泥水分离，上清液进入混凝沉淀池，加入混凝剂和助凝剂去除细小的悬浮物和胶体物质。
污水处理厂设计方案
第一部分设计说明书一、城市概况城市概况:江南某城镇位于长江冲击平原,占地约 6.3 km2,呈椭圆形状,最宽处为 2。
4 km ,最长处为 2。
9 km 。
自然特征：该镇地形由南向北略有坡度，平均坡度为 0。
5 ‰，地面平整，海拔高度为黄海绝对标高3。
9～5 。
0 m,地坪平均绝对标高为4。
80 m。
属长江冲击粉质砂土区，承载强度7～11 t/m2，地震裂度6 度，处于地震波及区.全年最高气温40 ℃，最低—10 ℃。
夏季主导风向为东南风。
极限冻土深度为17 cm.全年降雨量为1000 mm,当地暴雨公式为i = （5。
432+4。
383＊lgP) / (t+2.583) 0.622，采用的设计暴雨重现期P = 1 年,降雨历时t = t1 + m t2, 其中地面集水时间t1为10 min，延缓系数m = 2。
污水处理厂出水排入距厂150 m的某河中，某河的最高水位约为4。
60 m,最低水位约为1.80 m，常年平均水位约为3.00 m.二、设计任务根据已知资料,确定城市污水处理厂的工艺流程，计算各处理构筑物的尺寸，绘制污水处理厂的总平面布置图和高程布置图，并附详细的设计说明书和计算书.三、设计依据(1）该镇提供的水质水量资料；(2）《中华人民共和国污水综合排放标准》(GB 8978—1996)（3）《城镇污水处理厂污染物排放标准》（GB 18486—2001）（4）《给水排水常用数据手册》（5）《给水排水设计规范》四、设计水质水量及排放标准1。
污水水量（1）生活污水按人均生活污水排放量200L/人；(2）生产废水量按近期8000 m3/d，远期10000 m3/d；(3）工业污水的时变化系数为1.3，污水性质与生活污水类似。
(4)本污水处理厂的设计最大水量为45200 m3/d，日平均水量32000 m3/d.2。
污水进水水质及排放标准序号基本控制项目二级标准(B)mg/L 进水水质mg/L 去除率1 COD 100 400 752 BOD 30 200 853 SS 30 250 884 氨氮25 30 195 T-P 3 4 256 PH 6～9表1 污水进水水质及排放标准四、工艺流程第 2 页共23 页五、厂区平面布置及主要构筑物1、平面布置图江南某城镇污水处理厂是一座小型污水处理厂,全场分为水处理区、污泥处理区、管理区及后勤保障区。
污水处理厂选址 各构筑物的平面布置原则
污水处理厂选址各构筑物的平面布置原则本节主要讲解污水处理厂厂址选择和工艺流程的确定部分内容。
01、污水厂厂址的选择原则《室外排水设计规范》第6.1.1条规定，污水厂位置的选择，应符合城镇总体规划和排水工程专业规划的要求，并应依据下列因素综合确定：1.在城镇水体的下游；2.便于处理后污水回用和平安排放；3.便于污泥集中处理和污泥处置；4.在城镇夏季主导风向的下风侧；5.有良好的的工程地质条件；6.少拆迁，少占地，依据环境评价要求，有肯定的卫生防护距离；7.有扩建的可能；8.厂区地形不应受洪涝灾难影响，防洪标准不应低于城镇防洪标准，有良好的的排水条件；9.有便利的交通、运输和水电条件。
02、污水厂处理工艺的选择原则《室外排水设计规范》第6.2.1条规定，城镇污水处理程度和方法应依据现行的国家和地方的有关排放标准、污染物来源及性质、排入地表水域环境功能和爱护目标确定。
对于常用的活性污泥法，主要分为以下几类：1.传统活性污泥法及其改进型AAO工艺；2.氧化沟及其改进型工艺；3.SBR法及其改进型工艺；4.AB法及其改进型工艺；5.其他类型，如水解酸化-好氧法等。
对于以上工艺来说，每一种工艺有其相互对应的最适合的使用条件，总结如下：1.大规模污水处理宜采纳传统活性污泥法及其改进型AAO工艺；2.中小规模的污水处理厂，或中小城镇水量、水质变化大，经济水平有限，技术力量相对薄弱时，采纳氧化沟、SBR法及其改进型工艺或者生物滤池工艺是相宜的。
03、污水处理厂的平面布置▲污水厂平面布置图对于污水处理厂的平面布置，《室外排水设计规范》有如下10条规定：1.第6.1.2条规定，污水厂的厂区面积，应按项目总规模掌握，并做出分期建设的支配，合理确定近期规模，近期工程投入运行一年内水量宜达到近期设计规模的60%；2.第6.1.3条规定，污水厂总体布置应依据厂区内各建筑物和构筑物的功能更和流程要求，结合厂址地形、气候条件和地质条件，优化运行成本，便于施工、维护和管理等因素，经技术经济比较确定；3.第6.1.4条规定，污水厂厂区内各建筑物造型应简洁美观，节约材料，选材适当，并应使建筑物和构筑物群体的效果与四周环境协调；4.第6.1.5条规定，生产管理建筑物和生活设施宜集中布置，其位置和朝向应力求合理，并应与处理构筑物保持肯定的距离；5.第6.1.6条规定，污水和污泥的处理构筑物宜依据状况尽可能分别集中布置。
污水处理厂各构筑物的设计计算-污水处理构筑物的计算
《水污染控制工程》课程设计题目：孤岛新镇污水处理厂设计学院：专业班级：姓名：序号：指导教师：第一章设计任务及资料1.1设计任务孤岛新镇6.46万吨/日污水处理厂工艺设计。
1.2设计目的及意义1.2.1设计目的孤岛新镇位于山东省黄河入海口的原黄泛区内。
东径118050＇~118053＇，北纬37064＇~37057＇，向北15公里为渤海湾。
向东10公里临莱州，向南20公里为现黄河入海口，距东营市（胜利油田指挥部）约60公里，该镇地处黄河下游三角洲河道改流摆动地区内。
该镇附近区域为胜利油田所属的孤岛油田和两桩油田。
地下蕴藏着丰富的石油资源。
为了开发这些油田并考虑黄河下游三角洲的长远发展。
胜利油田指挥部决定兴建孤岛新镇，使之成为孤岛油田和两桩油田的生活居住中心和生产指挥与科研中心，成为一个新型的社会主义现代化的综合石油城。
根据该镇总体规划，该镇具有完备的社会基础和工程基础设施。
有完备的城市交通、给水排水、供电、供暖、电信等设施，并考虑今后的发展与扩建的需要。
因此，为保护环境，防治水污染问题，建设城市污水治理工程势在必行。
1.2.2设计意义设计是实现高等工科院校培养目标所不可缺少的教学环节，是教学计划中的一个有机组成部分，是培养学生综合运用所学的基础理论、基础知识以及分析解决实际问题能力的重要一环。
它与其他教学环节紧密配合，相辅相成，在某种程度上是前面各个环节的继续、深化和发展。
我国城市污水处理相对于国外发达国家、起步较晚。
近200年来，城市污水处理已从原始的自然处理、简单的一级处理发展到利用各种先进技术、深度处理污水，并回用。
处理工艺也从传统活性污泥法、氧化沟工艺发展到A/O、A2/O、AB、SBR、 CASS等多种工艺，以达到不同的出水要求。
虽然如此，我国的污水处理还是落后于许多国家。
在我们大力引进国外先进技术、设备和经验的同时，必须结合我国发展，尤其是当地实际情况，探索适合我国实际的城市污水处理系统。
污水处理厂构筑物计算-格栅
4.2 工艺设计污水处理厂设计处理能力Q=10000m 3/d 。
依据正镶白旗明安图镇目前的经济发展水平和给排水现状等现实条件，污水处理主体构筑物分2组，每组处理能力5000m 3/d ，并联运行。
一期建设1组，待条件成熟后续建另1组。
设计水量总变化系数取Kz=11.07.2Q=1.58 污水的平均处理量为平Q =1d m /1034⨯=416.67h m /3=115.74L / s ；污水的最大处理量为d m Q /106.134max ⨯==658.33h m /3=182.87L / s ；时变化系数取K 时为1.6， 集水池 格栅格栅设在处理构筑物之前，用于拦截水中较大的悬浮物和漂浮物，保证后续处理设施的正常运行。
粗格栅格栅倾角资料本规范30°～60° 60°～90°设计参数：设计流量:Q 1=182.87 L/s; 过栅流速:v 1=0.80m/s; 栅条宽度:s=0.01m; 格栅间隙:e=20mm; 栅前部分长度0.5m ； 格栅倾角:α=60°单位栅渣量W 1=0.05m 3栅渣/103m 3污水 数量：1台 设计计算（1）确定格栅前水深，根据最优水力断面公式21211vB Q =计算得栅前槽宽m B 68.01=，则栅前水深m B h 34.0268.021≈==（2）栅条间隙数49.318.034.002.060sin 0.183sin 11≈⨯⨯︒⨯==ehv Q n α31.49 （取n=32）（3）栅槽有效宽度:B 2=s （n-1）+en=0.01×(32-1)+0.02×32=0.95m （4）进水渠道渐宽部分长度m B B L 38.020tan 20.680.95tan 21121=︒-=-=α（其中α1为进水渠展开角）（5）栅槽与出水渠道连接处的渐窄部分长度m L L 19.0238.0212===（6）过栅水头损失（h 1）因栅条边为矩形截面，取k=3，则m g k kh h v 810.060sin 81.928.0)20.001.0(42.23sin 2234201=︒⨯⨯⨯⨯===αξ其中:h 0：计算水头损失mk ：系数，格栅受污物堵塞后，水头损失增加倍数，取k=3：阻力系数，与栅条断面形状有关，=β（s/e ）4/3当为矩形断面时β=2.42参考《污水处理厂工艺设计手册》，粗格栅水头损失一般为0.08-0.15m ，因此符合规定要求。
1万吨污水处理厂设计方案
富平县1万吨污水处理厂设计方案金达莱环保园区江西金达莱环保股份有限公司二〇一五年七月目 录第一章概述 (2)1.1项目概况 (2)1.2工程规范及设计标准 (2)1.3设计原则 (2)1.4设计范围 (3)第二章设计内容 (4)2.1设计规模 (4)2.2进出水水质水量 (4)第三章工艺的比选 (5)3.1工艺选择原则及要求 (5)3.2主要污染物的去除分析 (5)3.3处理方案比选 (9)第四章工程设计 (17)4.1处理工艺流程 (17)4.2工艺参数设计 (18)4.3主要设备清单及构筑物表 (22)第五章公用设施设计 (24)5.1污水厂总平面布置 (24)5.2建筑结构设计 (24)5.3电气及仪表设计 (24)第六章经济技术指标 (26)6.1占地面积 (26)6.2直接运行费用 (26)第七章服务承诺 (27)附图：1、工艺流程图2、平面布置简图3、效果图企业简介江西金达莱环保股份有限公司，成立于2004年10月，下设：研发中心、设计院、中型实验大厅、实验工厂等多个部门，拥有2万平方米的室外研究场所和多媒体学术交流中心，占地面积50亩，在江苏宜兴市设立了占地50亩的设备制造厂，是目前国内屈指可数的大型环保产业研发、生产基地之一，系国家环境科技创新体系的一个重要组成部分：z中国环保产业协会副会长单位z电子电镀废水处理和资源化工程技术中心（国家环保部授予的国内唯一）z博士后科研工作站”（人保部批准设立）z高新技术企业z中国环境保护产业骨干企业公司集研发、设计、设备制作和集成、系统运营管理、售后跟踪服务及环境咨询为一体，持有“AAA资信等级证书”、“国家环境工程废水专项工程设计甲级”、“国家环境污染治理设施运营三甲(工业废水、有机废水、工业固体废物)”、“国家生态建设与环境工程咨询甲级”及建筑企业环境工程专业承包等多项资质。
公司执行ISO9001国际质量管理体系以及ISO14001环境管理体系，并已通过国际权威机构认证。
污水处理厂高程设计参考
1处理流程高程设计为使污水能在各处理构筑物之间通畅流动，以保证处理厂的正常运行，需进行高程布置，以确定各构筑物及连接管高程.为降低运行费用和便于维护管理，污水在处理构筑物之间的流动已按重力流考虑为宜；污泥也最好利用重力流动，若需提升时,应尽量减少抽升次数。
为保证污泥的顺利自流,应精确计算处理构筑物之间的水头损失，并考虑扩建时预留的储备水头，高程图的比例与水平方向的比例尺一般不相同，一般垂直比例大，水平的比例小些［12］。
1。
1 主要任务污水处理厂污水处理流程高程布置的主要任务是:（1) 确定各处理构筑物和泵房的标高；(2）确定处理构筑物之间连接管渠的尺寸及其标高；（3)通过计算确定各部分的水面标高，从而能够使污水沿处理流程在处理构筑物之间畅通地流动，保证污水处理厂的正常运行。
1。
2 高程布置的一般原则（1）计算各处理构筑物的水头损失时,应选择一条距离最长、水头损失最大的流程进行较准确的计算，考虑最大流量、雨天流量和事故时流量的增加.并应适当留有余地,以防止淤积时水头不够而造成的涌水现象,影响处理系统的正常运行.(2）计算水头损失时，以最大流量（设计远期流量的管渠与设备，按远期最大流量考虑）作为构筑物与管渠的设计流量.还应当考虑当某座构筑物停止运行时,与其并联运行的其余构筑物与有关的连接管渠能通过全部流量.（3)高程计算时，常以受纳水体的最高水位作为起点，逆废水处理流程向上倒推计算,以使处理后废水在洪水季节也能自流排出，并且水泵需要的扬程较小。
如果最高水位较高,应在废水厂处理水排入水体前设置泵站，水体水位高时抽水排放。
如果水体最高水位很低时,可在处理水排入水体前设跌水井,处理构筑物可按最适宜的埋深来确定标高。
（4）在做高程布置时，还应注意污水流程与污泥流程的配合，尽量减少需要提升的污泥量.1。
3 污水高程计算在污水处理工程中，为简化计算一般认为水流是均匀流。
管渠水头损失主要有沿程水头损失和局部水头损失。
污水厂的设计方案
某市某公司有限公司污水处理工程初步设计目录前言 (5)第一章概述 (6)1.1项目概况 (6)1.1.1项目名称 (6)1.1.2建设单位 (6)1.1.3设计单位 (6)1.1.4建设地点 (6)1.1.5建设内容 (6)1.2设计依据 (6)1.3设计范围 (6)1.4设计原则 (7)1.5设计目的 (8)1.6采用的主要规范及标准 (8)1.7城市概况及自然环境 (10)1.7.1气温 (10)1.7.2降水量 (10)1.7.3风向 (10)1.7.4蒸发量 (10)1.7.5冰冻 (11)1.7.6水文 (11)1.7.7地质地貌 (11)1.7.8地震 (11)第二章污水水质、水量特征 (12)2.1污水水质特性 (12)2.2设计水质及水量 (13)2.3综合污水排放标准 (13)2.4污水回用 (14)2.5污泥出路 (14)第三章处理工艺技术论证 (15)3.1造纸废水的水质特征 (15)3.1.1备料废水 (15)3.1.2黑液、红液 (15)3.1.3洗选废水 (15)3.1.4漂白废水 (15)3.1.5冷凝水废水 (16)3.1.6制浆废水 (16)3.1.7造纸白水 (16)3.2污水处理工艺 (16)3.2.1工艺方案选择的原则 (16)3.2.2本工程水质特点 (17)3.2.3总体工艺方案选择的原则 (17)3.2.4污水生物处理的可行性分析 (18)3.2.5污染物的去除效果分析 (19)3.2.6主要处理工艺综述 (27)3.2.7生物处理工艺方案的选择 (28)3.2.8深度处理工艺的确定 (38)3.3污泥处理方案确定 (40)3.4污泥最终处置方案 (43)第四章工程设计 (46)4.1工艺设计 (46)4.1.1设计污水量 (46)4.1.2污水处理工艺的确定基于以下因素 (46)4.1.3工艺流程及工艺说明： (46)4.1.4总平面设计 (48)4.1.5建（构）筑物设计 (49)4.1.6厂区给排水设计 (54)4.2建筑设计 (54)4.2.1设计依据 (54)4.2.2总图 (54)4.2.3单体设计 (55)4.2.4建筑技术设计 (55)4.2.5建筑装修 (55)4.2.6设计年限 (55)4.3结构设计 (56)4.3.1设计原则 (56)4.3.2工程内容 (56)4.3.3工程地质情况（略） (56)4.3.4设计技术标准 (56)4.3.5结构体系 (58)4.3.6结构抗震措施 (59)4.3.7主要构、建筑物结构处理 (59)4.3.8 控制构、建筑物沉降重要措施 (60)4.3.9关于抗浮设计地下水位 (61)4.3.10厂内主要构筑物的防渗设计 (61)4.3.11厂内建、构筑物的防腐设计 (61)4.3.12结构抗渗措施 (62)4.3.13特殊施工条件的要求 (62)4.3.14主要结构材料 (62)4.3.15标准通用图集的选用 (63)4.3.16工程施工对环境的影响及防护措施 (63)4.4电气设计 (64)4.4.1负荷情况及变电站的设置 (64)4.4.2供电电源及接线方式 (64)4.4.3电气设备的选择 (64)4.4.4功率因数补偿 (64)4.4.5电量的计量 (64)4.4.6防雷接地保护 (65)4.4.7照明设计 (65)4.4.8通讯 (65)4.5自动化控制及仪表设计 (65)4.5.1选用依据 (65)4.5.2设计原则 (65)4.5.3自控系统设计 (66)4.5.4仪表配置 (69)4.5.5系统防雷 (70)4.6通风 (70)4.6.1设计范围 (70)4.6.2通风设计 (70)4.7机修 (71)4.7.1设计原则 (71)4.7.2维修任务 (71)4.8化验 (71)4.8.1化验室的任务 (71)4.8.2化验室的分析项目 (71)4.8.3化验室设计原则 (71)4.8.4化验室仪器设备选型原则 (72)4.9厂区给排水及消防 (72)4.9.1厂区给排水 (72)4.9.2消防设计 (72)第五章公用工程及辅助设施 (74)5.1安装工程 (74)5.1.1 管道 (74)5.1.2阀门 (74)5.1.3 电缆与油漆防腐 (74)5.2运输、维修安排 (74)5.3工厂防护设施设置的原则和要求 (75)第六章环境保护 (76)6.1本工程对环境保护的贡献 (76)6.2本工程对环境可能的影响 (76)6.3工程建设过程中的环境保护 (76)6.4生产过程中的环境保护措施 (77)6.4.1水环境 (77)6.4.2大气及噪声 (77)6.4.3固体废弃物 (77)6.5安全生产 (78)第七章节能措施 (79)第八章消防 (80)8.1总图 (80)8.2建筑 (80)8.3电气 (80)8.4消防给水及消防设施 (81)第九章投资估算 09.1编制说明 09.1.1编制范围 09.1.2 本工程投资估算编制依据 09.1.3 编制办法 09.2投资估算分析（该部分需要重新修订） 09.3经济技术指标（见表） (1)第十章结论 (1)第十一章项目组织及有关技术措施 (3)前言综合考虑某市某公司有限公司污水处理厂进出水水质、厂区地形条件、技术经济、远期发展等因素，在对多种工艺进行比选的基础上，推荐采用污水处理的主体工艺：预处理＋混凝＋沉淀＋A/O＋沉淀的处理工艺；污泥处理推荐采用：重力预浓缩＋机械浓缩脱水＋卫生填埋工艺。
污水处理厂构筑物计算书
第1章构筑物计算工艺流程图1.1设计流量总污水量为25000m3/d，选择变化系数为K Z=1.37，设计流量：Q max=K Z Q=1.37*0.405=0.555 （3-1）1.1格栅1.1.1设计说明格栅设在处理构筑物之前，用于阻截水中教导的悬浮物和漂浮物，回收部分纸浆纤维，保证了后续处理设施的正常运行。
格栅的截屋主要对水泵起保护作用，还可以去除部分悬浮物。
拟采用粗格栅，为了提高拦截悬浮物和漂浮物的效率，设有格栅（共两个，一备一用）、倾斜筛网，粗格栅在前，倾斜筛网在后。
1.1.2设计计算1、参数设定栅条断面取迎水面为圆形，栅条宽s=0.01m，栅条倾角α=600，栅条间隙b=25mm，过栅流速v=0.8m/s，栅前水深h=0.5m，设计流量K Z=1.36。
453.555.08.0025.060sin 555.0sin 0max ≈=⨯⨯⨯==bvh Q n α 1.84m 20tan 25.068.120111=-=-=tga B B l 490.081.928.060sin 025.001.031.84260sin 203420342=⨯⨯⨯⎪⎭⎫ ⎝⎛⨯⨯=⋅⋅⎪⎭⎫ ⎝⎛=g v b s k h β2、计算（1）粗格栅间隙数n（3-2）式中：Q max ——最大设计流量，m 3/s ； α——格栅倾角，度； b ——栅条间隙，m ；h ——栅前水深，m ；v ——污水的过栅流速，m/s（2）栅槽宽度B采用φ10的圆钢为栅条s =0.01m6m 8.145025.05101.0)1(=⨯+⨯=+-=bn n s B （3-3）式中：s ——栅条宽度，m 。
（3）通过格栅的水头谁是h 2设进水渠道款B 1=0.5m（3-4）格栅采用原型断面，则β=1.79，阻力增大系数去=3.（3-5）式中：g ——重力加速度，m/s 2；k ——格栅受污染堵塞使水头损失增大的倍数，一般去3；β——阻力系数，其数值与格栅条的断面几何形状有关，去=取圆形栅条。
《污水处理厂构筑物尺寸计算及高程布置1600字》
污水处理厂构筑物尺寸计算及高程布置目录污水处理厂构筑物尺寸计算及高程布置 (1)4.1平面布置 (1)4.1.1平面布置原则 (1)4.1.2构筑物平面尺寸 (1)4.2管网布置 (2)4.2.1管网布置原则 (2)4.2.2管道统计 (2)4.3高程布置 (3)4.3.1构筑物水力损失 (3)4.3.2管道水力损失 (3)4.3.3 高程计算 (4)4.1平面布置4.1.1平面布置原则（1）处理污水构筑物与生活、管理设施应分别集中布置，彼此保持适当距离，功能分区明确，布置得当。
办公区和生活区应分开布置，防止污水处理排放气体对人产生危害。
（2）污水管道采取适当坡度，依靠重力流向，按处理流程依次布置，避免管路交叉和迂回，保证水流通畅。
（3）处理构筑物之间的距离应满足管线敷设施工要求，对于特殊构筑物（如消化池）和其他构筑物之间的距离应符合国家《建筑设计防火规范》（GB50016-2006）及国家和地方相关防火规范规定。
（4）在设计处理厂过程时留出空地以便于未来改建或者加建，使污水处理厂长久运行。
（5）保证污水处理厂有足够的绿化面积，保障卫生条件，一般绿化面积不小于污水处理厂总面积的30%。
4.1.2构筑物平面尺寸根据以上设计书的计算，可总结出该污水处理厂主要构筑物的平面尺寸，便于污水处理厂平面图的绘制，具体数值参考下表4-1。
表4-1 主要构筑物平面尺寸构筑物名称尺寸数量粗格栅间L×B×H=10m×8m×4m 1间提升泵房L×B×H=15m×10m×4m 1间细格栅间L×B×H=10m×6m×4m 1间曝气沉砂池L×B×H=3.2m×3.2m×3.4m 2座A2/O生化池L×B×H=43m×10m×4.5m 1座辐流式沉淀池D×H=36m×7.7m 2座反硝化深床滤池L×B×H=6m×10m×4.85m 6组污泥浓缩池D×H=14m×4.9m 2座污泥脱水间L×B×H=10m×3m×4m 1间消毒池L×B×H=21m×20m×3m 2座加药间L×B×H=20m×10m×5m 1间传达室L×B×H=4m×4m×3m 1间办公室L×B×H=30m×15m×6m 1间宿舍L×B×H=50m×15m×6m 1间食堂浴池及开水房L×B×H=20m×15m×4m 1间锅炉房L×B×H=10m×5m×4m 1间仓库L×B×H=30m×15m×4m 1间4.2管网布置4.2.1管网布置原则（1）满足功能要求，实现经济实用。
污水处理厂管道附属构筑物施工方案
污水处理厂管道附属构筑物施工方案一、项目背景随着城市化的发展和人口的增加，污水处理厂的建设和改造势在必行。
而污水处理厂的管道附属构筑物是保证整个系统运行顺畅的重要组成部分。
因此，对于污水处理厂管道附属构筑物的施工方案，需考虑设计合理性、质量安全和施工效率等因素。
二、施工内容1.管道井施工：根据设计图纸和实际情况，确定污水处理厂的井洞位置和参数尺寸。
采用机械挖掘和人工掘进相结合的方式，先挖掘井壁，再进行混凝土浇筑。
确保井壁平整、结实，并符合设计要求。
2.管道敷设：根据设计图纸，确定管道的敷设线路和施工标高。
根据地势、土质等情况，选择合适的敷设方式，包括直埋式、浮管式等。
同时，根据管道材料和规格，进行管道支架的制作和安装，确保管道的稳固和安全。
3.排气阀、排泥阀等附属设备安装：根据设计要求，确定附属设备的类型、数量和安装位置。
将排气阀、排泥阀等设备进行制作和调试，并安装在相应的位置。
在安装过程中，需确保设备与管道的连接紧密，且操作灵活可靠。
4.管道防腐保温：根据设计要求和环境条件，选择适当的防腐保温材料和防腐保温工艺。
保证管道在运行过程中不受外界环境和介质的影响，延长使用寿命。
同时，进行防腐保温层的施工和检测，确保质量合格。
5.设备调试和系统联调：在管道附属构筑物施工完成后，对设备进行调试和系统联调。
包括设备运行测试、流量校准等。
确保整个污水处理厂的运行和效果符合设计要求。
三、施工方案1.前期准备：制定详细施工计划，确定施工队伍和技术人员，并进行岗位培训和安全防护措施的制定。
准备施工所需的材料和设备，并对施工现场进行清理和标记。
2.施工流程：按照管道井施工、管道敷设、设备安装、防腐保温和设备调试和联调的顺序进行施工。
每一道工序需严格按照设计要求和施工规范进行操作，确保质量安全。
3.施工质量控制：每一道工序需进行质量检查和验收。
对井壁的平整度、混凝土强度等进行检测。
对管道敷设、设备安装等进行尺寸检测和操作频度测试。
城市污水处理厂水处理构筑物及其结构
4.1.2离心法:利用快速旋转所产生的离心力使污泥中的固体 颗粒和水分离。 常用机械：筒式离心机、盘式离心机和板式离心机。
污水主要运转设施的运行管理
1.污水提升泵站 1.1提升泵站工艺原理:污水经提升泵提升到后续处理单元所 需要的高度,使其实现重力流。一般由水泵、集水池和泵 房组成。 1.2运行与管理 1.2.1集水池的维护 (1)定期清淤; (2)清淤时,保持通风,下池之前确认无有毒,有害和可燃气体; (3)池下工作时间每名检修人员不超过30min。
（3）产泥量少，可实现少剩余污泥运行；
（4）工艺调整灵活，适应性广； （5）丝状菌不能大量增殖，避免了污泥膨胀； (6)抗冲击负荷强。 6.改良的A2/O法 7.间歇式活性污泥法(SBR) 工艺核心是集有机物降解与混合液沉淀于一体的间歇式 曝气池。工艺流程图2-37 其优点：（1）对水质水量变化适应性强，运行稳定， 适应于水质水量变化较大的小城镇污水处理；
3.4城市农业发展情况及当地气候条件等情况。 2.污泥分类 2.1按成分分类 2.1.1污泥 2.1.2沉渣 2.2按来源分类(初沉污泥、剩余活性污泥、腐殖污泥、消化 污泥、化学污泥) 3.污泥的性质指标 3.1污泥含水率:初沉池污泥含水率一般为95-97%;剩余污泥一 般为99.2-99.8%;
（2）为非稳态反应，反应时间短，可不设二沉池，建设费 和占地少； （3）处理效果好，BOD5去除率达95%，且产泥量少； （4）同时脱氮（80%-90%）和除磷（80%）的功能； （5）溶解氧的浓度在0-2mg/l之间变化，可减少能耗。 缺点：（1）操作复杂； （2）自控化要求比较高；
（3）对高氮和高磷废水处理效果差。 操作要点：（1）根据进水COD浓度采用非限量曝气，半限 量曝气，限量曝气;进水时间以短促为宜,瞬间最好; （2）反应曝气后，进行缓速搅拌；在进入沉淀过程前，进 行短暂的微量曝气，脱除附着在污泥上的气泡或氮，以保 证沉淀过程的正常进行； （3）沉淀时间为1.5-2.0h (4)排放上清液后,排放剩余污泥;
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
污水处理方案的确定我国城市污水处理在见过四十多年来取得是很大的成就，污水处理技术随着水污染控制与环境治理的实践，在吸取国外技术经验的同时，结合我国国情的特点，逐步改进提高，初步形成一些适用的技术路线，主要如下：（1）对传统活性污泥法进行改造或予以取代后的人工生物净化技术路线；（2）以自然生物净化为主并附以人工的生物净化技术路线；(3）以深水扩散排放为主，处理为辅的技术路线；(4）以回用为目标的污水深度处理技术路线，结合该污水处理工程的具体情况分析进行选择。
设计方案的比选确定城市污水处理厂设计处理方案时，既要考虑有效去除BOD5又要考虑适当去除N、P。
目前，可采用的工艺有很多，而相对来说处理效果好而且技术成熟的工艺有以下几种。
传统活性污泥法；AB法；SBR法；氧化沟法；.1 传统活动污泥法传统活性污泥法，又称普通活性污泥法，传统曝气法工艺较早使用，而且一直是城市污水处理的主要工艺之一，至今仍有强大的生命力，原污水从曝气池首段进入池内，由二次沉淀池回流的回流污泥也同步注入。
污水与回流污泥形成的混合液在池内呈推流式流动至池的末端，流出池外进入二次沉淀池，在这里处理后的污水与活性污泥分离，部分污泥回流曝气池，部分污泥则作为剩余污泥排出系统，国内外一些大型污水处理厂多选用此法。
传统活性污泥法处理效果好，电耗省，负荷高，污泥量虽较大，对于大规模污水处理厂，集中建污泥消化池，所产生的沼气可作能源回收利用。
传统活性污泥法处理系统存在着下列各项问题：（1）曝气池首段有机污染物负荷高，耗氧速度也高，为了避免由于缺氧形成的厌氧状态，进水有机物负荷不宜过高，因此，曝气池容积大，占用的土地较多，基建费用高；（2）耗氧速度沿池长是变化的，而供氧速度难于与其相吻合、适应，在池前段可能出现耗氧速度高于供氧速度的现象，池后段又可能出现溶解氧过生的现象，对此，此阿勇渐减供氧方式，可在一定程度上解决这一问题。
（3）对进水水质、水量变化的适应性较低，运行效果易受水质、水量变化的影响。
因该工艺对氮磷的去除效果不能满足处理程度的要求，故不宜采用。
.2 AB 法AB 法污水处理工艺，系吸附—生物降解工艺的简称，AB 法污水处理工艺分高低负荷两段，A 段为高负荷低供氧，可去除5BOD 50%~60%,曝气时间仅0.5~1.0h ，污泥负荷在2.5~3.0kg 5BOD /kgMLSS.d 以上，容积负荷6kg 5BOD /m ³.d ；B 段为常规好氧池。
AB 法一般要求污水水质5BOD 在250~300mg/L 以上，否则将无法显示其优越性，而且会造成能耗较高，因此对污水浓度较低的污水处理一般不适用。
而本县城污水处理厂进水5BOD 为220mg/L ，用较低的曝气量就可满足处理要求。
AB 法尽管有节能的先进性，但并不适用于低浓度的污水，故本设计不宜采用AB 法工艺。
.3 SBR 法其工艺流程：其工作原理如下：（1）流入工序：污水注入，注满后进行反应，方向有单纯注水，曝气，缓速搅拌三种（2）曝气反应工序：当污水注满后即开始曝气操作，这是最重要的工序，根据污水处理的目的，脱氮应进行相应的处理工作。
（3） 沉淀工序：使混合液泥水分离，相当于二沉池（4）排放工序：排除曝气沉淀后产生的上清液，作为处理水排放，一直到最低水位，在反应器残留一部分污泥作为种泥。
（5）待机工序：处理水排放后，反应器处于停滞状态等待一个周期。
其工艺特点是：（1） 大多数条件下无设置调节池的必要（2） SVI 值较低，易于沉淀，一般情况下不会产生污泥膨胀（3） 通过对运行方式的调节，进行脱氮除磷反应（4） 自动化程度较高（5） 得当时，处理效果优于连续式（6） 单方投资较少（7） 占地规模大，处理水量较小.4 氧化沟法其工作流程：其工作原理如下：氧化沟一般呈环形沟渠式，污水在沟渠内作环形流动，利用独特的水力流动特点，在沟渠转弯处设曝气装置，在曝气池上方为厌氧段，下方则为好氧段，从而产生富氧区和缺氧区，可以进行硝化和反硝化，取得脱氮的效果，同时氧化沟法泥龄较长，可以存活时代时间较长的微生物进行特别的反应，如脱氮除磷。
其工作特点：(1) 在液态上，介于完全混合与推流之间，有利于活性污泥的适于生物凝聚作用。
(2) 对水量水温的变化有较强的适应性，处理水量较大。
(3) 污泥龄较长，一般长达15~30天(4) 污泥产量低，且多已达到稳定(5) 自动化程度较高，便于管理(6) 占地面积大，运行费用低(7) 脱氮效果还可以进一步提高，因为脱氮效果的好坏很大一部分决定于内循环，要提高脱氮效果还可以进一步提高脱氮效果势必要增加内循环量，而氧化沟的内循环量从政论上说可以不受限制，因而具有更大的脱氮能力(8) 氧化沟法自问世以来，应用普遍，技术资料丰富。
中、小型城市污水处理厂的优选工艺是氧化沟和SBR ，它们的共同特点是： （1）去除有机物效率很高，有的还能脱氮、除磷或既脱氮又除磷，而且处理设施十分简单，管理非常方便，是目前国际上公认的高效、简化的污水处理工艺，也是世界各国中小型城市污水处理厂的优选工艺。
（2）在10×410 3m d规模以下，氧化沟和SBR 法的基建费用明显低于常规活性污泥法、A/O 和A2/O 法；对于规模为(5～10)×410 3m d的污水厂，氧化沟与SBR 法的基建费用通常要低10%～15%。
规模越小，两者差距越大，这对缺少资金建污水厂的中小城市很有吸引力。
即使在10×410 3m d 规模以下，氧化沟和SBR 法的电耗和年运营费用仍高于常规活性污泥法，但如果与基建费用一起来比较，基建费加上20年的运营费总计还是比常规活性污泥法低些。
规模越小，低得越多，规模越大，差距越小，当规模为10×4103m d时，两类工艺的总费用大致相当。
因此，对于中小型污水厂采用氧化沟与SBR 法在经济上是有利的。
（3）氧化沟与SBR 工艺通常都不设初沉池和污泥消化池，整个处理单元比常规活性污泥法少50%以上，操作管理大大简化，这对于技术力量相对较弱、管理水平相对较低的中小型污水处理厂很合适。
（4）氧化沟和SBR 工艺的设备基本上实现了国产化，在质量上能满足工艺要求，价格比国外设备便宜好几倍，而且也省去了申请外汇进口设备的种种麻烦。
（5）氧化沟和SBR工艺的抗冲击负荷能力比常规活性污泥法好得多，这对于水质、水量变化剧烈的中小型污水厂很有利。
氧化沟和SBR工艺有上述很多共同特点，也有各自的特点和适用性，在选定方案时需要仔细分析。
（1）从基建投资看，SBR工艺是合建式，一般情况下征地费和土建费较氧化沟低，而设备费较氧化沟高，总造价的高低则要视具体情况决定。
a.地价高，对氧化沟不利。
b.进水BOD浓度高，反应容积与沉淀容积的比值高，对氧化沟有利；BOD浓度低，反应容积与沉淀容积的比值低，对SBR有利。
（2）从运营费用看，SBR工艺通常用鼓风曝气，氧化沟工艺通常用机械曝气。
一般说来，在供氧量相同的情况下，鼓风曝气比机械曝气省电；第二方面，SBR 工艺是合建式，不用污泥回流(有的少量回流)，氧化沟工艺是分建式要大量回流，电耗较大；第三方面，SBR工艺是变水位运行，增大了进水提升泵站的扬程。
综合考虑，通常氧化沟工艺的电耗要比SBR工艺大些，运营费要高些。
(3)氧化沟工艺是连续运行，不要求自动控制，只是在要求节能时用自动控制；SBR工艺是周期间歇运行，各个工序转换频繁，需要自动控制。
(4)SBR工艺是静态沉淀，氧化沟工艺是动态沉淀，因而SBR的沉淀效率更高，出水水质更好。
2、工艺流程的选择综上所述，任何一种方法，都有较好的BOD去除效果，且出水水质良好。
但相对而言，SBR设计过程复杂，维护要求高，运行对自动控制依赖性强；氧化沟工艺虽然基建一次性投资较大，但是后期运行费用低，易于操作管理。
基于对本课题的研究，污水处理厂的工艺流程要在达到所要求的处理程度的前提下，污水处理各单元有机组合，以满足污水处理的要求，综合各方面，该城市的污水5/CrBOD COD≥0.3可生化性较强，日处理量为100003/m d，为中小型污水处理厂的规模，综合考虑经济技术等方面的因素，本次设计采用氧化沟是适宜的。
通过比选，确定本设计采用carrousel氧化沟工艺，污泥处理采用浓缩脱水工艺。
.4 工艺流程的确定本设计的工艺流程为：图 2-1 设计氧化沟工艺流程图.1 污水主要处理构筑物选型及设计说明.1.1 格栅格栅由一组或数组平行的金属栅条、塑料齿钩或金属筛网、框架及相关装置组成，倾斜安装再污水管道、泵房、集水井的进口处或污水处理厂的前端，用来截留污水中较粗大漂浮物和悬浮物，防止堵塞和缠绕水泵机组、曝气器、管道阀门、处理构筑物配水设施、进出水口，减少后续处理生产的浮渣，保证污水处理设施的正常运行。
