主要水害类型
一、煤层顶板上的砂岩含水 二、上覆侏罗系煤层的采空区积水及同层小煤柱采空区积水 三、煤层底板的奥灰承压水
常见的、明显的透水征兆及事故案例
一、顶板淋水加大： 2015年姜家湾4.19水害事故，在发现综采工作面顶板淋水
加大时，未分析淋水加大的原因，为采取有效的探放水处理 措施，只是增加了工作面的排水设备，加大能力，导致事故 的发生，造成21人死亡。（8202面、8201面尾巷） 二、水色发浑，有臭味：
矿井透水征兆
煤矿安全规程第二百八十八条：采掘工作面或其他地点 发现有煤层变湿、挂红、挂汗、空气变冷、出现雾气、 水叫、顶板来压、片帮、淋水加大、底板鼓起或者裂隙 渗水、钻孔喷水、煤壁溃水、水色发浑、有臭味等透水 征兆时，应当立即停止作业，撤出所有受水患威胁地点 的人员，报告矿调度室，并发出警报。在原因未查清、 隐患未排除之前，不得进行任何采掘活动。
二、矿井防治水“七项”措施：防ห้องสมุดไป่ตู้排、探、堵、疏、截、监
• 七项治理措施是水害治理的基本技术方法。
• “防”主要指合理留设各类防隔水煤（岩）柱和修建各类防 水闸门或防水墙等，井上下的防水设施及防水措施； “堵” 主要指注浆封堵具有突水威胁的含水层或导水断层、裂隙和 陷落柱等导水通道；“疏”主要指探放老空水和对承压含水 层（如华北地区奥灰水）进行疏水降压；“排”主要指完善 矿井排水系统，排水管路、水泵、水仓和供电系统等必须配 套；“截”主要指加强地表水（河流、水库、洪水等）的截 流治理； “探”主要指井上下的探放水； “监”主要指科学 有效的进行水情动态监测和突水监测预警。
第五节 发生水害事故时的应急处理及自救措施
一、发生水害事故时的处理措施：
1、采掘工作在或其他地点发现有突水预兆时，必须发出警 报，撤出所有受水威胁的人员。
高中化学 第二单元 化学与资源开发利用 2.1 获取洁净的水课件2 新人教版选修2.pptx
10
药剂法——具有永久硬度的水可采用药剂法。
药剂法通过向硬水中加入适当的化学药剂， 与Ca2＋、Mg2＋发生化学反应，使Ca2＋、 Mg2＋以沉淀的形式分离出来，达到软化水的 目的。
常用的化学药剂有纯碱、生石灰等。对于工业 锅炉用水，还有一种用磷酸盐作药剂的处理方 法，使沉淀物悬浮在水中而不结垢。
11
【科学探究】
有一杯具有永久硬度的水，其中主要含有 MgCl2和CaCl2，你能设计出软化水的实验方 案吗？
现有药剂可供选用：Ca（OH）2溶液、 NaOH溶液、饱和Na2CO3溶液、肥皂水。
工业上还常用硫酸铝，聚合铝， 硫酸亚铁，硫酸铁等作混凝剂。
3
【演示实验】 1．烧杯1中盛有浑浊的井水，加入一些绿矾（FeSO4•7H2O）， 搅拌后静置。 2．烧杯2中盛有浑浊的井水，加入适量NaOH溶液，使溶液的 pH达到9左右，然后加入一些FeSO4•7H2O ，搅拌后静置。 3．烧杯3中盛有浑浊的井水，加入一些Fe2(SO4)3 ，搅拌后静 置
7
1）天然水的分类：
硬水：含有较多Ca2＋、Mg2＋的水叫做硬水； 软水：含有少量Ca2＋、Mg2＋或不含Ca2＋、
Mg2＋的水叫做软水。
洗涤用水如果硬度太高，水中的Ca2＋、Mg2＋与肥皂反应生成不 溶于水的物质，不仅浪费肥皂，也洗不净衣物。在工业上对水 的硬度也有要求，如锅炉用水如果硬度太高，长期烧煮后，水 里的钙盐和镁盐会在锅炉内结成锅垢，使锅炉内金属管道的导 热能力大大降低，不但浪费燃料，而且会导致管道局部过热， 使锅炉管道变形或损坏，严重时会引起爆炸事故。所以硬水的 软化非常重要。
高中化学 第二单元 化学与资源开发利用 2.1 获取洁净的水课件4 新人教版选修2.pptx
加热法，反应原理为:Ca(HCO3)2=====CaCO3↓＋H2O＋CO2↑，
△
△
Mg(HCO3)2=====MgCO3↓＋H2O＋CO2↑， MgCO3＋H2O=====Mg(OH)2↓＋CO2↑。
所以水垢的主要成分是CaCO3和Mg(OH)2，可
以用稀盐酸洗，但是为了防止腐蚀设备，需要加 入合适的缓蚀剂。
• 交换容量和原水硬度以及再生水平有 关，影响因素较多。
离子交换树脂
优点：质量高，占地小，设备简单，操 作方便。
20
离子交换树脂
按结构分：Biblioteka 交换剂本体离子交换树脂
按类型分：
交换基团
阳离子交换树脂 （Na型，H型）
离子交换树脂
阴离子交换树脂 （OH型）
21
离子交换树脂
性状：透明或半透明，颜色有黄色，白色 等，形状 有交换膜，球状，柱状等
•
2NaR+Ca2+=CaR2+2Na＋ 2NaR+Mg2+=MgR2+2Na+
15
离子交换柱
硬水
离子交换剂 离子交换柱
软水
16
交换过程
钠离子 镁离子或 钙离子
磺化煤 颗粒
17
再生 再生： 用8％～10％的食盐水浸泡
磺化煤交换剂。 交换并非是无止境的。
CaR2+2Na＋=2NaR+Ca2+ 当交换后的水不再符合软水的标准时， MgR2+2Na+＝2NaR+Mg2+
肥皂水法：
种类
硬水
软水
现象 泡沫少，有大量浮渣 有大量泡沫，无浮渣
结论 可用肥皂水来区别硬水和软水；硬水浪费肥皂
煤矿防治水培训课件
(2)水文地质情况不清
有些煤矿水文地质情况不清，资料不全， 对地下水、老塘水心中无数，就盲目开井或采 掘。
有的积水巷道位置测量错误或资料遗漏、 不准。
有的知道有水源，但对其赋存状况及补给 关系不清楚，特别是构造复杂、断层较多、老 窑分布较广的地区，对水源位置不清，却盲目 掘进，结果酿成突水事故。
(3)无序开采，先天不足
之间水力联系较弱，由于采煤产生采动裂隙，使得各层水力联系加强
，渗入井下，因此地下水为矿井的直接充水含水层。由于延安组为矿
井的含煤地层，直罗组含水层为煤系地层上覆含水层，这两层含水层
为矿井的主要充水含水层。
•
2．充水通道
•
主要：含水层中基岩裂隙、构造裂隙与采煤
裂隙、封闭不良钻孔。
•
3．充水特征
•
根据上述矿井充水原因和煤矿水文地质条件
等。为HCO3—Ca型水，矿化度低。
•
4．侏罗系直罗组（J2z）裂隙承压含水层
•
该层主要岩性为中、细砂岩，厚10.68～22.91m，平
均21.96m。据1003号钻孔抽水资料，单位涌水量q为
0.000437L/s·m，渗透系数0.00255m/d，，富水性弱。
•
5．侏罗系延安组（J2y）裂隙承压含水层
收到“水害预报“，项目部地 质技术员邹达山和监理部驻矿总监 代表葛廷福没有建议停工，更没有 对异常点钻探验证，事故征兆就这 样被疏忽了。
3月28日10时30分许，回风巷工人发 现渗水，正在井下检查工作的项目部生产 副经理曹奎兴等人前往渗水点查看后，让 工人注意关注水情。
11时10分许，接到报告的项目部技术副 经理、防治水领导组副组长张军伟下井检 查后下令停止掘进，改为支护作业。

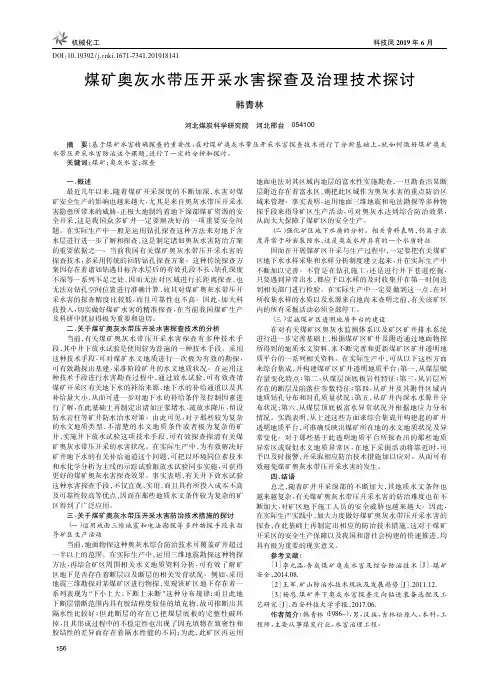

煤矿奥灰水带压开采水害探查及治理技术探讨
