电路图的简化
方向电路简化图
方向电路简化图
正常办理
初始状态：
发车站主要继电器状态：FJ1↓、FJ2↓、JQJ↑、FSJ↑、GFJ↑。
接车站主要继电器状态：FJ1↑、FJ2↑、JQJ↑、FSJ↑、JQJF↑、JQJ2F↑、GFFJ↑。
①原接车站按下本咽喉YGFA→排列相关出发进路→（FAJ↑）、GFJ↑→原发车站FJ1↑、FJ2↑、原接车站FJ2↓。
②原发车站：FJ1↑、FJ2↑→GFJ↓→JQJ电流方向改变→GFFJ↑→JQJF秒↑→JQJ2F↑
原接车站GFFJ↓→JQJF↓→JQJ2F↓→FJ1↓→进路锁闭FSJ↓→接、发车站JQJ↓。
2 2 2 2 2 4 1
辅助办理
当监督电路发生故障或因出现“双接”现象时，JQJ会落下，使JQJF、JQJ2F相继落下，按正常办理时GFJ无法吸起，必须借助于辅助办理。
首先要取消原来办理的发车进路，待进路解锁FSJ吸起后进行辅助办理。
初始状态：
发车站主要继电器状态：FJ1↓、FJ2↓、JQJ↓、FSJ↑、GFJ↑。
接车站主要继电器状态：FJ1↑、FJ2↑、JQJ↓、FSJ↑、JQJF↓、JQJ2F↓。
①原接车站确认区间空闲后，进行辅助办理→FFJ↑→DJ↑
②原发车站确认区间空闲后，进行辅助办理JFA（按下）→DJ↑→JFJ↑并缓放→（原接车站）FGFJ↑
（原接车站）FGFJ↑→JQJ2F↑→GFJ JQJ2F缓放→GFFJ缓放→原发车站FJ1↑、FJ2↑、原接车站FJ2↓。
原发车站JFJ↓
原发车站GFJ↓
原接车站GFFJ↓→JQJF2↓→FJ1↓。
初中电学动态电路图简化与解析-精选教育文档
初中电学动态电路图简化与解析综观近几年的中考物理试卷和多年来的教学经验发现，电学中动态电路分析和计算一直是学生的绊脚石、易错点、失分点，因为动态电路中只要局部一点变化，就会引起整个电路各个量的变化。
本类试题常出现在填空题、选择题、实验题和计算题中，影响到学生的总成绩，甚至影响到时学生的前程。
对于这一类考题，涉及电压表、电流表、滑动变阻器、电源和开关等诸多元器件的运用，经常要运用到串并联电路电流、电压、电阻的关系、欧姆定律等知识点，也同时要求学生具有一定的知识基础和综合运用能力，是历年来必考的内容。
我把初中电学动态电路图主要分为以下几种：1.电路中有多个开关类动态图的简化与解析对于已知电路中有多个开关的动态电路，先认真读题、审题，发现题中变动了几次，然后按照题中的题意和要求，将开关移到对应位置，化繁为简，把比较复杂的电路化简为简单的、常见的串并联电路。
具体如下：按照题中的题意和要求，将开关移到对应位置，分析电路的通断情况，把断路的和短路的用电器、电表、开关、导线擦掉，就形成一个简单的串并联电路，标出对应的已知条件，并分析电路的特点，判断出电路属于串联电路还是并联电路，再根据串并联电路电流、电压、电阻的关系、并结合欧姆定律知识，求出必要的条件，如：电源电压、定值电阻等，为解决下个问题做准备，最后求出所需的量。
例1：如图所示，当开关S2断开，S1，S3闭合时，电压表的示数为6V，电流表的示数为0.3A，当开关S2闭合，S1，S3断开时，电压表的示数为4V，求R1和R2的阻值分析题意：（1）当开关S2断开，S1，S3闭合时，开关S2断开，S2相当于开路，把开关S2可以擦掉；S1，S3闭合相当于通路，整个电路就是一个非常直观的并联电路。
如图简化图一由题中条件可知，电源电压U=6V，电流表的示数测的是I1=0.3A因此R1=U/I1=6V/0.3A=20Ω；（2）当开关S2闭合，S1，S3断开时，S1，S3开路，可以擦掉，整个电路为常见的串联电路，如图简化图二，已知此时电压表的示数为R1两端的电压为4V，则U2=U-U1=6V-4V=2V；I`= U1/R1=4V/20Ω=0.2A；R2= U2/I`=2V/0.2A=10Ω2.有关滑动变阻器的动态电路的简化与解析对于变阻器类动态电路题，首先是了解滑动变阻的特点，即构造、连接方法，铭牌等。
电路简化的技巧
电路简化的技巧电路简化是电子工程师经常需要进行的一项技术。
通过电路简化，可以将复杂的电路图简化为更简单的电路图，使得电路的分析和设计更加容易和高效。
在实际应用中，电路简化可以帮助电子工程师更好地理解和掌握电路的特性，提高电路的性能和可靠性。
下面我将介绍一些常用的电路简化技巧。
1. 串联电阻简化：当多个电阻串联时，可以将它们直接相加作为一个等效电阻。
这是因为在串联电路中，电流是保持不变的，所以多个串联电阻所受的电流相同。
根据欧姆定律，电阻和电流成正比，因此可以将多个串联电阻简化为一个等效电阻。
2. 并联电阻简化：当多个电阻并联时，可以将它们直接相加并求倒数作为一个等效电阻。
这是因为在并联电路中，电压是保持不变的，所以多个并联电阻所受的电压相同。
根据欧姆定律，电阻和电压成反比，因此可以将多个并联电阻简化为一个等效电阻。
3. 电阻网络简化：当电路中出现复杂的电阻网络时，可以使用戴维南定理或者诺顿定理将电阻网络简化为一个等效电阻。
这两个定理可以将一个电阻网络变为一个等效电流源与一个等效电阻并联的电路，从而简化电路的分析和计算。
4. 电容简化：当电容器并联时，其等效电容可以直接相加。
当电容器串联时，可以求其倒数并求倒数来得到等效电容。
对于大容值电容器和小容值电容器并联，可以将其简化为一个等效的大容值电容器。
这是因为大容值电容器的充放电过程相比于小容值电容器更加缓慢，可以忽略其对电路的影响。
5. 电感简化：当电感器串联时，可以将它们直接相加作为一个等效电感。
当电感器并联时，可以求其倒数并求倒数来得到等效电感。
对于大电感和小电感并联，可以将其简化为一个等效的小电感。
这是因为大电感的自感作用在高频环境下可以忽略不计。
6. 求节点电压简化：在复杂的电路图中，可以通过使用节点电压法简化电路。
节点电压法使用欧姆定律和基尔霍夫电流定律来计算电路中各个节点的电压。
通过将电路简化为一些简单的节点电压和电阻网络，可以更容易地分析电路的特性。
初中物理电路图分析 “标 法”简化电路图
初中物理电路图分析方法“标号法”简化电路图电路识别虽然是有些难度，但还是有章可循的，电路识别相关的包括二部分：电路图简化以及电路图、实物图互化。
这次我先介绍一个简化电路图的方法，我把它叫做标号法。
这种方法简单易学、练练就会、便于记忆，而且适用于所有电路，可以说是简化电路的杀手锏。
先看口诀，就两部分，很简单：标号和画图：1、标号：电路每个节点编号，标号遵循以下原则（1）从正极开始标1；（2）导线连通的节点标同样的数字；（3）沿着导线过一个用电器（注意：不包括电流表，电流表看成导线，电路图画好后引入即可），数字+1；（4）到遇到电源负极为止；（5）同一节点出现不同标号，取小标号；相等则表示短路；（6）要求所有点的标号要大于等于1，小于等于负极的标号。
2、画图（1）在平面上画出节点号（2）根据原图画出节点之间的用电器或电表（3）整理，美化注意事项（1）当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极（2）当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。
下面我们看几道例题：例题1、如下图1，分析电阻R1、R2、R3之间的联系方式。
图 1这道题太典型了，估计每个老师都要讲。
答案估计大家都知道，但是确实不好理解，很多同学老师讲过一遍还是搞不清楚为啥，最后背下结论了事。
现在轮到我们的标号法上场了，为了说明方便，先用字母对每个点进行标记，如图1。
第一步：标号。
我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。
同一导线上的e、f、g点都标2，这样我们惊奇的发现已经到电源负极了！标号结束！见图2图 2 图 3进入第二步画图阶段。
先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如图3；然后再原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了图4，很清纯的并联电路。

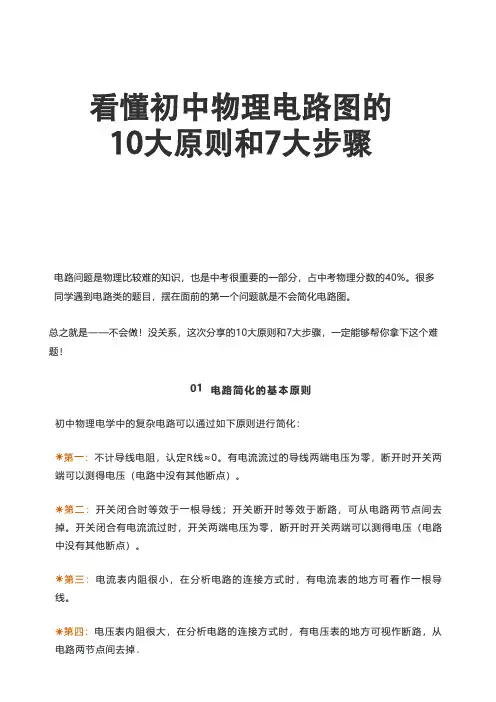

看懂初中物理电路图的10大原则和7大步骤
看懂初中物理电路图的
10大原则和7大步骤
电路问题是物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。
很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。
总之就是——不会做！没关系，这次分享的10大原则和7大步骤，—定能够帮你拿下这个难题！
01电路简化的基本原则
初中物理电学中的复杂电路可以通过如下原则进行简化：
来第一：不计导线电阻，认定R线:::;Q。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
素第二：开关闭合时等效千—根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
来第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
来第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉
L
�
分析：本题可用排除法解答。
将A答案的各表填入
三个位置中，根据“十原则，七步骤“电路图简化为：
很明显，不符合题意。
将B答案各表填入图中，电路可简化为：
这种填法符合题意。
把C答案各表填入电路中，电路L1被断路，简化后的电路图和A答案相同，不合题意。
把D答案各表填入图中，电源短路，两个灯泡没有电流流过，不合题意。
所以选择答案B。
简化电路图的画法
单击添加大标题
单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14磅，请您务必注意。单击此处添加正文，文字是您思想的提炼，为了演示发布的良好效果，请言简意赅地阐述您的观点。您的内容已经简明扼要，字字珠玑，但信息却千丝万缕、错综复杂，需要用更多的文字来表述；但请您尽可能提炼思想的精髓，否则容易造成观者的阅读压力，适得其反。正如我们都希望改变世界，希望给别人带去光明，但更多时候我们只需要播下一颗种子，自然有微风吹拂，雨露滋养。恰如其分地表达观点，往往事半功倍。当您的内容到达这个限度时，或许已经不纯粹作用于演示，极大可能运用于阅读领域；无论是传播观点、知识分享还是汇报工作，内容的详尽固然重要，但请一定注意信息框架的清晰，这样才能使内容层次分明，页面简洁易读。如果您的内容确实非常重要又难以精简，也请使用分段处理，对内容进行简单的梳理和提炼，这样会使逻辑框架相对清晰。为了能让您有更直观的字数感受，并进一步方便使用，我们设置了文本的最大限度，当您输入的文字到这里时，已濒临页面容纳内容的上限，若还有更多内容，请酌情缩小字号，但我们不建议您的文本字号小于14磅，请您务必注意。单击此处添加正文，
【物理】初中物理电路简化与解题技巧
电路图的简化与解题技巧电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。
很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。
总之就是——不会做！没关系，这次分享的10大原则和7大步骤，一定能够帮你拿下这个难题！1.电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：☀第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：2.电路简化步骤☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
关于物理简化电路图的方法讲解
关于物理简化电路图的方法讲解初中物理简化电路图的方法讲解关于物理学中电路图的内容讲解，希望同学们认真看看下面的知识。
电路图其实就是看看串联还是并联。
第1步：所有电压表以及它左右两边直至节点的导线遮去不看。
第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。
（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路）第3步：复查，重新走一遍电路，还是电压表遮掉。
第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。
结束。
(PS. 这都是我当初学电路初探时候的心得，但愿对你有用）希望上面对物理中电路图知识的讲解学习，同学们都能很好的掌握，相信同学们会在考试中取得很好的成绩的。
初二物理电路图分析方法讲解下面是对电流流向法的知识讲解，希望可以很好的帮助同学们对学习。
电流流向法电流流向法，就是从电源的正极开始，到电源的负极结束，顺着电流的方向，连接电路，或分析电路的方法。
利用这种方法，可以准确有效地判断一个电路是纯串联还是纯并联，还是混联。
如图1所示的电路图，用其他颜色（如：红色）的笔，从电源的正极开始，画出电流的流向（如图1所示），电流没有分支，此电路为串联电路。
如图2所示的电路图，从电源的正极开始，画出电流的流向，电流出现了三个分支，分别经过三个电阻，故此电路为并联电路。
又如图3所示的电路图，从电源的正极开始，画出电流的流向，电流经过开关S、灯泡S3后，分为两支，上面的一支经过灯泡L1、电阻，下面的一支经过灯泡L2、电流表A2，两分支电流汇合后又经过电流表A1，回到电源的.负极。
故此电路是既有串联又有并联的混联电路。
由此分析可知，开关S、灯泡L3和电流表A1串在干路上，上面的支路中灯泡L1和电阻串联，下面的支路灯泡L2和电流表A2串联，两支路之间为并联。
电流表A1测干路中的电流，电流表A2测下面的支路经过灯泡L2中的电流。
用电流流向法分析电路，电路的连接情况、元件仪表工作情况就一目了然了。
简化电路的方法
复杂电路的简化方法电路图的识别是初中物理电学学习的基础，将复杂的电路图改画成简单电路可使电路元件的串、并联情况变得清晰，便于计算和解答，根据初中物理中的电路图情况，介绍如下几种电路图的简化方法：1、删简法初学电学者往往会因为电路中的电表跟用电器相混而妨碍对电路的正确分析，所以，应讲清电表可删的道理和删后的处理办法，如图1若已知电压表示数和电阻，求电流表示数，则删简后电路图如图22、伸缩变位法有的习题或思考题。
故意给出不规范的电路图，若不进行电路图的改画，就会造成解答困难。
为此，应讲清可将导线理想化，无论导线长度如何，其电阻均为零，所以，可根据情况将导线伸长、缩短或变形，适当变更电路元件的位置，使电路元件的串、并联的关系变得清3、共端法若几个用电器的一端通过连接线形式共端时，其电路图可用共端法进行改画，如图5沿电流的方向R1的左端和R2R3的上端都可连接到电池的正极，而另一端则都可连接到电源的负极上故可改画成图6如图7，教学时，如用粉笔将电池正极相连的连接线画成颜色，其共端情况就会十分明显，便可以改画成图84、翻转法对于并联电路，采用翻转法来进行改画便于弄清连接关系，如图11中的R3支路翻转到上边去，即成为图12或将R1R2的串联支路翻转到下边去。
为了更好的达到电路图简化的教学目的，教学中应重视以下几点：（1）、讲清改画电路图的重要性，有的学生自以为看图能力强，嫌麻烦，不愿进行改画，凡这样的学生，其考试成绩总低于他们的实际水平，针对这种情况，要利用经典例题进行教育、引导，使他们认识到，虽然花费一点时间，但可避免欲速则不达的失误，并养成认真改画和复查的好习惯。
（2）、灵活应用各种方法，应当让学生懂得改画一个电路图往往需要同时运用几种方法才行，所以需要多讲例题和多做习题，以提高灵活运用各种方法的能力。
（3）、注意改画电路图的原则，改画电路图时，电路改变不宜过大，考虑初中学生的实际能力。
对初中电路图的改画应强调两个原则:a、电池位置一般不动。
初中物理电路简化和解题技巧
电路图的简化与解题技巧电路问题是初中物理比较难的知识，也是中考很重要的一部分，占中考物理分数的40%。
很多同学遇到电路类的题目，摆在面前的第一个问题就是不会简化电路图。
总之就是——不会做！没关系，这次分享的10大原则和7大步骤，一定能够帮你拿下这个难题！1.电路简化的基本原则初中物理电学中的复杂电路可以通过如下原则进行简化：☀第一：不计导线电阻，认定R线≈0。
有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。
开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。
☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。
☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉．☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。
☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。
☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。
判断电压表所测量的电压可用滑移法和去源法。
☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。
一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。
电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。
☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。
（此法又称节点法）例如：2.电路简化步骤☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
浅谈简化电路图在电学教学中的作用
浅谈简化电路图在电学教学中的作用东汤九年一贯制学校蔡景军浅谈简化电路图在电学教学中的作用关键词：简化串联并联规律擦掉内容摘要：能够判断出串并联电路判断串并联电路的目的是什么简化电路前的准备如何简化电路电路简化之后怎么样做参加工作10年来，在物理的教学中遇到了很多很多的问题，但是遇到的每一个问题都能够激起我挑战高峰的激情，我喜欢困难，喜欢问题，因为我一直觉得只有问题困难的出现才能够让我进步，才能够让我成熟，当然在遇到各种问题的时候我也是细心的结合自己的理解，学生的实际情况，以及同仁的帮助和强大的网路很好的把问题解决，关于电路简化这个问题，在我的脑海中已经存在了很长的一段时间，也是根据自己的教学实践一点一滴的积累，到现在我觉得根据自己的总结并运用于教学当中取得了较好的效果，关于电路的问题在教学中相比之下，它比较抽象，而且公式众多，所以导致学生在理解和练习上存在很大的问题，特别是女生，由于天性的问题，学起电学来相比男生也很吃力，所以为了让学生们都能很好的解决电学的大部分问题，针对于电路简化这个问题我做了些许的研究，原则只有一个，就是让复杂的问题简单化。
对于电路的简化问题谈论一下我粗浅的想法，希望有机会和同仁们一起研究，一起进步。
下面就就这五个问题一一说明一能够判断出串并联电路学生对基本的串并联电路必须有明确的认识，也就是对书上的定义结合实际的电路图能够准确的判断什么样的电路是串联电路，什么样的电路是并联电路。
在这里我觉得有一点需要说明，就是电路中只有一个电阻或者小灯泡的时候，有的学生也把它也叫做串联电路，我觉得在这一点上需要说明的是，不管是串联或者是并联，主要指的应该是电阻或者是用电器，也就是说在电路中至少需要有两个或两个以上的电阻或小灯泡才能称之“串”“并”，如果只有一个得话，“串”“并”的前提是不成立的。
二判断串并联电路的目的是什么我们为什么要费尽心思的判断串并联电路呢，目的就是为了确定，电流，电压，电阻之间的规律特点，因为只有知道了电流，电阻，电压三者的规律特点，才能够在复杂的计算，众多的公式中不至于迷失方向。
高中物理电路的简化的方法
高中物理电路的简化的方法？[标签：高中物理,电路]解决时间:2009-09-26 00:33满意答案好评率：66%1、节点法就是标出所有的连接点（电路元件左右两端），用导线直接连在一起的算一个连接点，用同一个字符来标示，然后画出串、并联关系非常明确的等效电路图，再进行简化。
2、局部化简法从局部入手，找出其中的串联、并联部分。
例，某段电路有R1、R2两个电阻串联，又与R3并联。
则把R1、R2这两个电阻去掉，换成一个电阻，记为R12，连入原图中。
然后把R12和R3都去掉，换成一个电阻，记为R(12)/3连入原图中。
你会发现这样下去，电路图越来越简单，并且看你自己标记的电阻符号，你就知道其关系了。
如果1、2两电阻串联，3、4两电阻串联，然后再并上。
记为R(12)/(34)如2、3并联，前串1、后串4，记为R1(2/3)4求高中物理电路图简化方法2009-1-23 13:52浏览次数：1426次2009-1-23 13:55最佳答案:1、元件的等效处理，理想电压表－－开路、理想电流表－－短路；2、电流流向分析法：从电源一极出法，依次画出电流的分合情况。
注意：○1有分的情况，要画完一路再开始第二路，不要遗漏。
○2一般先画干路，再画支路。
3、等势点分析法：先分析电路中各点电势的高低关系，再依各点电势高低关系依次排列，等电势的点画在一起，再将各元件依次接入相应各点，就能看出电路结构了。
4、弄清结构后，再分析各电表测量的是什么元件的电流或电压。
说明：2、3两点往往是结合起来用的。
这是我复制来的，多做些题目仔细体会一下高中物理串联、并联电路的简化来源:4221学习网整理| 作者:未知| 本文已影响683 人在我们平常所遇到的串联、并联电路问题中，最头痛的莫过于碰到一个复杂的电路而不知如何下手。
其实，对于物理中的复杂电路计算，可采取简化电路的方法，化为几个简单的问题进行解决。
简化电路的原则是根据题目提出的要求，取消被短路与开路的器件，保留通路的器件，从而简化出其等效电路。
电学之电路图的简化
电学之电路图的简化正确识别电路图，是初中学生的最基本的能力要求，一些电学计算也总是要事先进行电路情况分析，中考中所占比重较大，中考中的电学压轴题的难点、关键点往往就是电路识别问题，是普遍学生觉得难以弄懂，并且也是高中学习及以后从事涉及电学知识工作中还会经常遇到的问题，因此，必须高度重视。
一、串、并联电路的概念及特点“两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡串联”和“两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是并联”我们从上述关于串联和并联的定义中不难看出串、并联电路的特点，串联电路只有一条通路，各用电器通则都通，断则都断，互相影响，无论开关接在何处均控制整个电路，而并联电路有两条或多条支路，各用电器独立工作，干路的开关控制整个电路，支路的开关只控制其所在的那一路。
二、串、并联电路的判断方法1．用电器连接法分析电路中用电器的连接法，逐个顺次连接的是串联，并列接在电路两点间的是并联。
2．电流法在串联电路中电流没有分支，在并联电路中干路的电流在分支处分成了几部分。
3．共同接点数法在串联中，某一用电器与另一用电器只有一个共同的连接点，而在并联中，某一用电器与另一用电器有两个共同的连接点。
4．在分析电路连接情况时，从电源正极开始，顺着电流的方向，一直到电源的负极。
5．由于在初中阶段多个用电器的连接不涉及混联，因而对于初中生来说，电路连接的最终结果只能是电路两种基本连接方式──串联和并联之一。
6．由于电路图画法的多样性，也造成学生不习惯而难以辨认，此时只须将原电路图整理改画成常见的标准形式，透过现象看本质。
如图1的标准形式是图2，图3的标准形式是图4，图5的标准形式是图6，另外图7、图8都可把它画成标准形式的。
三、几个常见电路元件的特殊处理我们在分析电路连接情况时，往往是针对用电器而言的，其它元件如开关、电压表、电流表等这些“拦路虎”，对我们分析比较复杂的电路来说负面影响很大，如果既可将有些元件从电路图中拆掉，又能保证那些元件拆掉后不影响用电器的原连接情况的的话，原电路图就可以得到简化，以便揭开“庐山真面目”。
初三物理电路图简化的方法资料讲解
电路图简化的方法——标号法口诀分为两部分，标号和画图：1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 导线连通的节点标同样的数字(3) 沿着导线过一个用电器，数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图画出节点之间的用电器或电表(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器两端标号相等时，相当于一根导线接在用电器两端，因此用电器短路没有电流。
典型例题：1、首先进行标号，我们的标号用红色数字表示，从电源正极出来a点标1，同样在一条导线上的b、d点也标1；检查所有该标1的都标了，那就过一个电阻吧！例如从b点过到c点，这样c点标2。
同一导线上的e、f、g点都标2，这样我们就发现已经到电源负极了！标号结束！2、进入第二步画图阶段，先画出节点号1,2，其中1节点电源正极，2节点接电源负极，如右图3、然后在原图中查找每个电阻两端的节点标号，放到简化图中对应标号之间，我们看到R1、R2、R3都在1、2点之间，所以把它们仨依次连接在1、2点之间，就形成了下图的并联电路附：画电路图注意的的几点先分析电路，不用着急连电源，先找那些用电器和电表是并联的，找哪些是串联的，最后连总电路。
但是要注意一点:电流表和电压表的接线柱不要接反了，否则的话要扣分的。
1.首先从正极出发，然后回到负极.2.遇到复杂的电路图，先按照简单的串联或并联的画法一点一点分解.3.要注意画的导线不能够交叉.4.注意电流表和电路表的区别.5，画完电路图后，自己按照正极出发的方向，走一遍，看看行不行.6.重点注意电表要从正接线柱到负接线柱7.注意电路是否会短路练习：1、如图，下列说法中正确的是（）A 闭合S、S2、S3，断开S1则L1与L2并联B 闭合S、S1、S2，断开S3 则L1、L2并联C 闭合S、S1、S3，断开S2则L1、L2并联D 闭合S、S2，断开S1、S3，则L1、L2并联2、在左图一电学黑箱面板上有两灯泡M和N以及三个接线柱A、B、C，盒内有电源，并以导线在盒内将灯、接线柱、电源相连，今在盒外的导线将A、B两接线柱相连M、N均不发光；若用导线将B、C两接线柱相连，则灯N发光而M不发光，若用导线将A、C两接线柱相连，则灯M发光而N不发光，根据上面结果将盒内电路图画出来.3、4、5、6、如图所示，有带风叶的小电动机一只，电热丝一段，开关两只（S1，S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2 时吹热风，请你用笔画线作导线，按要求将图中元件连接起来.。
电路图识别详解——简化电路图
一、标号法简化电路图。
先看口诀，就两部分，很简单：标号和画图1、标号：电路每个节点编号，标号遵循以下原则(1) 从正极开始标1(2) 纯导线连通的节点等同一个节点，标同样的数字（若同一节点出现不同标号，取大标号）(3) 沿着导线过一个用电器（注：不包括电表），数字+1(4) 到遇到电源负极为止(5) 要求所有点的标号要大于等于1，小于等于负极的标号2、画图(1) 在平面上画出节点号(2) 根据原图中各用电器或电表两端的节点标号，将该用电器或电表画在相应的两节点号之间。
（在简化图中放入电流表时要注意其是跟哪个用电器串联）(3) 整理，美化3、注意事项(1) 当用电器两端标号不等时，电流从小标号点到大标号点，因为小标号更接近正极(2) 当用电器或电压表两端标号相等时，相当于一根导线接在用电器两端，因此用电器或电压表短路没有电流原本常用的方法先摘掉表，再把有导线连接的部分看成一个点，我管这种方法叫捏包子。
而标点法的标点阶段就是在捏包子前先标记下哪些点是应该捏在一起的；画图阶段，就是直接把包子捏上，从而得到清纯的简化电路图。
二、“妙招”判断电路、画电路图、连接实物图第一、把串并联定义搞清楚第二、弄清串并联的特点【一】串联特点：（1）只有一条电流回路；（2）一个开关控制所有用电器；（3）一处断路所有用电器都不工作；（4）串联电路可以发生局部短路；【二】并联特点：（1）有多条电流回路；（2）可以实现一个开关控制一个用电器；（3）一个用电器发生断路不影响其他用电器工作（4）并联不可能发生局部短路，一短全短；1、判断电路：①定义法识别:串联电路为首尾相连,并联电路为首首相连,尾尾相联②电流法:看电路中电流有没有分支,电流始终一条道没有分支为串联,有分有合则为并联③拆除法(最管用的一种):按特点的（3）人为制造断路法，摁（断开的意思）这一个用电器看其他用电器，能不能工作，不能工作是串联，能工作的是并联（电路摁电器符号，实物图摁实物），简单、方便、准确。
