FANUC数控机床主轴不转故障的维修方法

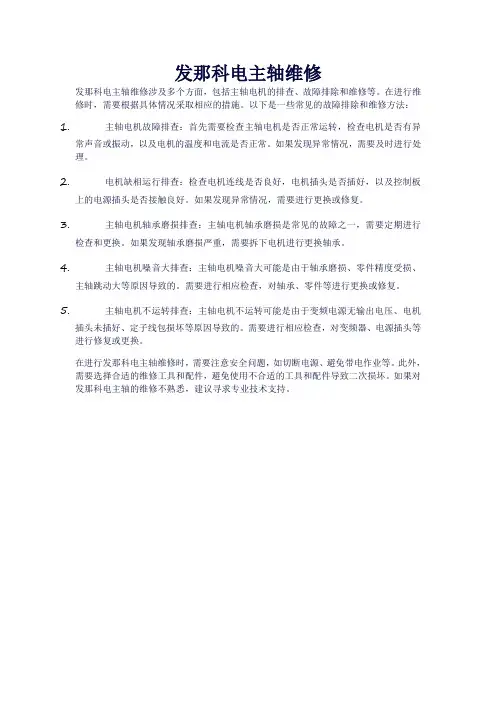

发那科电主轴维修

发那科电主轴维修
发那科电主轴维修涉及多个方面，包括主轴电机的排查、故障排除和维修等。

在进行维修时，需要根据具体情况采取相应的措施。

以下是一些常见的故障排除和维修方法：1.主轴电机故障排查：首先需要检查主轴电机是否正常运转，检查电机是否有异
常声音或振动，以及电机的温度和电流是否正常。

如果发现异常情况，需要及时进行处理。

2.电机缺相运行排查：检查电机连线是否良好，电机插头是否插好，以及控制板
上的电源插头是否接触良好。

如果发现异常情况，需要进行更换或修复。

3.主轴电机轴承磨损排查：主轴电机轴承磨损是常见的故障之一，需要定期进行
检查和更换。

如果发现轴承磨损严重，需要拆下电机进行更换轴承。

4.主轴电机噪音大排查：主轴电机噪音大可能是由于轴承磨损、零件精度受损、
主轴跳动大等原因导致的。

需要进行相应检查，对轴承、零件等进行更换或修复。

5.主轴电机不运转排查：主轴电机不运转可能是由于变频电源无输出电压、电机
插头未插好、定子线包损坏等原因导致的。

需要进行相应检查，对变频器、电源插头等进行修复或更换。

在进行发那科电主轴维修时，需要注意安全问题，如切断电源、避免带电作业等。

此外，需要选择合适的维修工具和配件，避免使用不合适的工具和配件导致二次损坏。

如果对发那科电主轴的维修不熟悉，建议寻求专业技术支持。

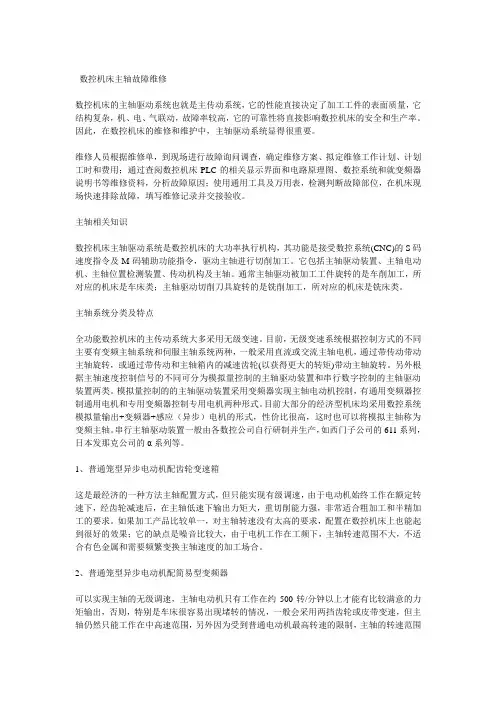

数控机床主轴故障维修

数控机床主轴故障维修数控机床的主轴驱动系统也就是主传动系统，它的性能直接决定了加工工件的表面质量，它结构复杂，机、电、气联动，故障率较高，它的可靠性将直接影响数控机床的安全和生产率。

因此，在数控机床的维修和维护中，主轴驱动系统显得很重要。

维修人员根据维修单，到现场进行故障询问调查，确定维修方案、拟定维修工作计划、计划工时和费用；通过查阅数控机床PLC的相关显示界面和电路原理图、数控系统和就变频器说明书等维修资料，分析故障原因；使用通用工具及万用表，检测判断故障部位，在机床现场快速排除故障，填写维修记录并交接验收。

主轴相关知识数控机床主轴驱动系统是数控机床的大功率执行机构，其功能是接受数控系统(CNC)的S码速度指令及M码辅助功能指令，驱动主轴进行切削加工。

它包括主轴驱动装置、主轴电动机、主轴位置检测装置、传动机构及主轴。

通常主轴驱动被加工工件旋转的是车削加工，所对应的机床是车床类；主轴驱动切削刀具旋转的是铣削加工，所对应的机床是铣床类。

主轴系统分类及特点全功能数控机床的主传动系统大多采用无级变速。

目前，无级变速系统根据控制方式的不同主要有变频主轴系统和伺服主轴系统两种，一般采用直流或交流主轴电机，通过带传动带动主轴旋转，或通过带传动和主轴箱内的减速齿轮(以获得更大的转矩)带动主轴旋转。

另外根据主轴速度控制信号的不同可分为模拟量控制的主轴驱动装置和串行数字控制的主轴驱动装置两类。

模拟量控制的的主轴驱动装置采用变频器实现主轴电动机控制，有通用变频器控制通用电机和专用变频器控制专用电机两种形式。

目前大部分的经济型机床均采用数控系统模拟量输出+变频器+感应（异步）电机的形式，性价比很高，这时也可以将模拟主轴称为变频主轴。

串行主轴驱动装置一般由各数控公司自行研制并生产，如西门子公司的611系列，日本发那克公司的α系列等。

1、普通笼型异步电动机配齿轮变速箱这是最经济的一种方法主轴配置方式，但只能实现有级调速，由于电动机始终工作在额定转速下，经齿轮减速后，在主轴低速下输出力矩大，重切削能力强，非常适合粗加工和半精加工的要求。

FANUC数控系统维修技巧

FANUC数控系统维修技巧FANUC数控系统维修技巧1由于现代数控系统的可*性越来越高，数控系统本身的故障越来越低，而大部分故障主要是由系统参数的设置，伺服电机和驱动单元的本身质量，以及强电元件、机械防护等出现问题而引起的。

数控车床采用ＦＡＧＯＲ8025控制系统，Ｘ、Ｚ轴使用半闭环控制，在用户中运行半年后发现Ｚ轴每次回参考点，总有2、3ｍｍ的误差，而且误差没有规律，调整控制系统参数后现象仍没消失，更换伺服电机后现象依然存在，后来仔细分析后估计是丝杠末端没有备紧，经过螺母备紧后现象消失。

加工中心ＴＨ6240，采用ＦＡＧＯＴ8055控制系统，在调试中Ｃ轴精度有很大偏差，机械精度经过检查没有发现问题，经过ＦＡＧＯＲ技术人员的调试发现直线轴与旋转轴的伺服参数的计算有很大区别，经过重新计算伺服参数后，Ｃ轴回参考点，运行精度一切正常。

对于数控机床的调试和维修，重要的是吃透控制系统的ＰＬＣ梯形图和系统参数的设置，出现问题后，应首先判断是强电问题还是系统问题，是系统参数问题还是ＰＬＣ梯形图问题，要善于利用系统自身的报警信息和诊断画面，一般只要遵从以上原则，小心谨慎，一般的数控故障都可以及时排除。

FANUC数控系统维修技巧121CRT显示：NOTREADY从PLC查输入条件，查其余外围条件A14（换刀到位检测）继电器线圈一端对地短接排除短接3T-F2CRT显示晃动将MDI/CRT板与主机、连接器断开，查6845水平同步器信号，查+5V电源+5V电源坏修电源6MB3CRT画面不能翻转查主板，报警参数变化输入特殊9000-9031号进行调整10TF4通电后CRT出现伺服01报警查变压器接线、I/O电压；查伺服系统接线、热继电器的设定；查伺服单元短路杆的设定伺服单元短路棒设定错误将带变压器过热开关的伺服单元上的S20短路棒拔下来3M-F5通电后，X、Z轴电机抖动，噪声极大查机械齿轮，查速度控制单元指令脉冲输出，查伺服板机床生产厂把X、Z轴动力线有一根互相接错更换酉?nbsp;3MAFANUC数控系统维修技巧36Y向坐标抖动查：系统位置环，速度增益；可控硅电路；坐标平衡；测速机位置检测装置调整定、滑尺6M7主轴严重噪声，最初间隙做响，后来剧烈震动，主轴转速骤升骤降查：主轴伺服电机的连接插头；伺服电路某相，主轴电机本身；输出脉冲波；主轴伺服系统的波形整理电路时钟集成块7555自然损坏换新时钟集成块6MB8机床振动，Y轴强振，401#报警查电源相序、伺服板频率开关机床移动后，生产厂家把电源与各伺服单元相序搞错调整相关相序6M9X向坐标抖动查：系统位置环、速度环增益，可控硅电路，坐标平衡，测速机，伺服驱动电机，机械传动轴承更换轴承7CM 10X轴在运动中振动，快速尤为明显，加速、减速停止时更严重查：电机及反馈装置的连线；更换伺服驱动装置（仍故障）；测电机电流、电压（正常）；测量测速机反馈电流、电压，发现电压波纹过大而且非正常波纹测速机中转子换向片间被碳粉严重短路，造成反馈异常清洗碳粉.FANUC数控系统维修技巧411主轴不制动，执行制动功能时主轴振动查制动电路，检主轴控制装置元器件损坏更换元器件6MB12变频控制器不工作查NC故障，PLC接口故障，变频控制器本身故障PLC接口故障，导致失电修PLC接口17#板6TB13数控柜不能启动合ZK总开关，其他各部均正常ZK总开关中电流继电器有一相烧坏修继电器6M14未达参考点，发生超程，间断发生查参数是否正确，检查超程限位开关切削液渗进限位开关；操保养机床时动了限位开关修限位开关，将行程限位的参数改为较大值，将机床开往参考点，压限位开关，再改回原设定参数3MC3MA15工作台Y向回参考点无快速或无减速过程；有时Y轴运动到行程范围中心部位却发出超程报警查限位参数及外围电路部分Y轴限位组合开关有问题，连线及触点等腐蚀生锈、断线清理限位开关3MFANUC数控系统维修技巧516刀库回零定位不准观察刀库回零状态看行程开关行程开关经减速后提前释放，未进入定位区造成向前或向后到最近一个波距零点使定位不准。

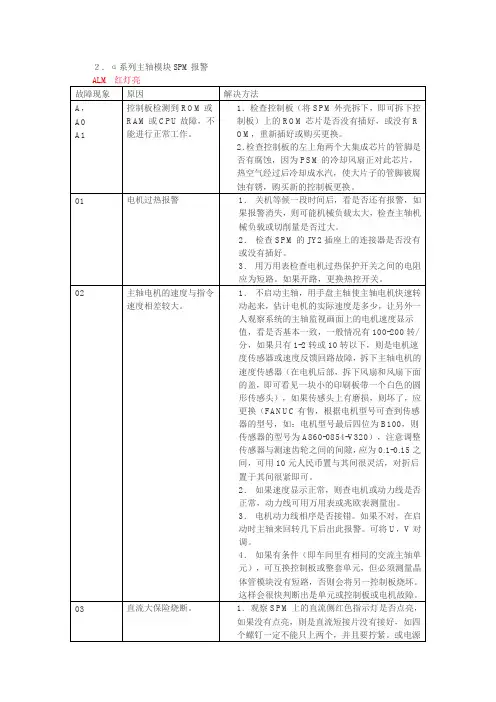

发那科系列主轴模块SPM 报警详解

09
主轴模块晶体管回路过载报警。
1．观察是否和时间有关，如果是长时间开机后出现，而停机一段时间后再开无报警，则是电机负载太大，应检查机械负载或电机或切削量太大。
2．用万用表测量控制底板的OH1、OH2之间应该是短路的，如果开路，检查单元上的热控开关是否坏了，如果是短路的，则控制底板断线或控制侧板与底板连接器接触不好，重新插好。或更换控制板。
2．检查位置编码器的皮带是否松或断开。
3．如果显示正常，更换主轴模块控制侧板。
主轴旋转时机械噪音大。
主轴机械摩擦或主轴电机故障。
1．观察主轴诊断画面，如果电机速度稳定，而电机负载有变化，则可能是主轴机械摩擦，可能主轴轴承坏了。
2．如果速度和负载都稳定，则可能是电机的轴承坏了，更换电机轴承或送修电机。
11
直流侧电源电压太高。PSM上会有01 AL
检查电源模块或三相输入电源线是否接触不好。
12
直流电源回路电流异常，或IPM模块异常报警。
1．观察是一给指令就报警，还是给指令后，转一下才报警，或高速报警。如果是后两者，检查主轴电机或动力线是否有短路或绝缘异常。
2．拆下IGBT或IPM模块，测量是否有短路的，如果有，更换。如果没有短路，再检查个PN节的导通压降是否正常，如果是IPM，即使用万用表测量各点都正常，也要更换。
01
电机过热报警
1．关机等候一段时间后，看是否还有报警，如果报警消失，则可能机械负载太大，检查主轴机械负载或切削量是否过大。
2．检查SPM的JY2插座上的连接器是否没有或没有插好。
3．用万用表检查电机过热保护开关之间的电阻应为短路。如果开路，更换热控开关。
02
主轴电机的速度与指令速度相差较大。
1．不启动主轴，用手盘主轴使主轴电机快速转动起来，估计电机的实际速度是多少，让另外一人观察系统的主轴监视画面上的电机速度显示值，看是否基本一致，一般情况有100-200转/分，如果只有1-2转或10转以下，则是电机速度传感器或速度反馈回路故障，拆下主轴电机的速度传感器（在电机后部，拆下风扇和风扇下面的盖，即可看见一块小的印刷板带一个白色的圆形传感头），如果传感头上有磨损，则坏了，应更换（FANUC有售，根据电机型号可查到传感器的型号，如：电机型号最后四位为B100，则传感器的型号为A860-0854-V320），注意调整传感器与测速齿轮之间的间隙，应为0.1-0.15之间，可用10元人民币置与其间很灵活，对折后置于其间很紧即可。

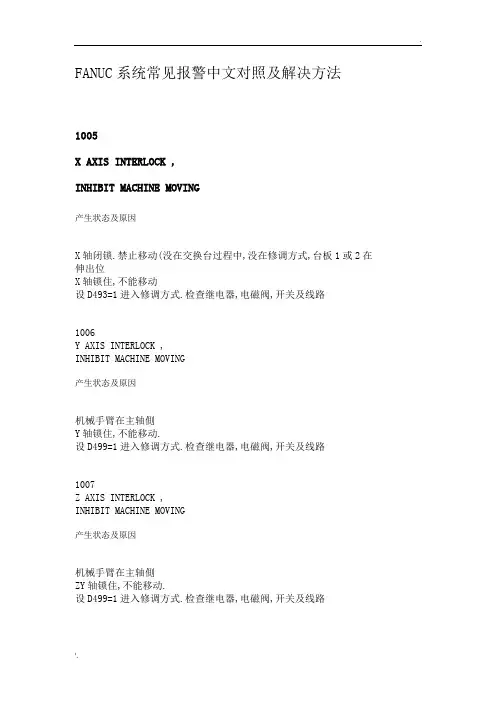

FANUC系统常见报警中文对照及解决方法

FANUC系统常见报警中文对照及解决方法1005X AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因X轴闭锁.禁止移动(没在交换台过程中,没在修调方式,台板1或2在伸出位X轴锁住,不能移动设D493=1进入修调方式.检查继电器,电磁阀,开关及线路1006Y AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側Y轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1007Z AXIS INTERLOCK ,INHIBIT MACHINE MOVING产生状态及原因机械手臂在主轴側ZY轴锁住,不能移动.设D499=1进入修调方式.检查继电器,电磁阀,开关及线路1010SPINDLE TOOL NOT CLAMP产生状态及原因主轴刀具未夹紧。

主轴不能旋转。

检查主轴刀具夹紧开关，确认动作正常后，同时按下键和键，清除报警。

1011SPINDLE TOOL NOT UNCLAMP产生状态及原因主轴刀具未松开。

主轴不能旋转。

检查主轴刀具松开开关，确认动作正常后，同时按下键和键，清除报警。

1012SPINDLE ORIENTAL NOT COMPLETE产生状态及原因主轴定向未完成(F45.7没输出)。

不能进行刀具交换。

检查主轴定向开关是否工作正常。

1013M FUNCTION DID NOT COMPLETE产生状态及原因在执行M功能时，可能是某个M代码未执行完．程序加工不能正常进行．检查是哪一个M功能未执行。

1014SPINDLE IS NOT AT GEAR POSITION产生状态及原因主轴不在档位。

主轴不能正常旋转,与主轴相关的动作不能执行。

检查主轴高、低档开关及电磁阀。

同时按下键和键，清除报警。

1015SPINDLE CHANGE ERRORFORM HIGH GEAR TO LOW GEAR产生状态及原因主轴由高档变低档错误。

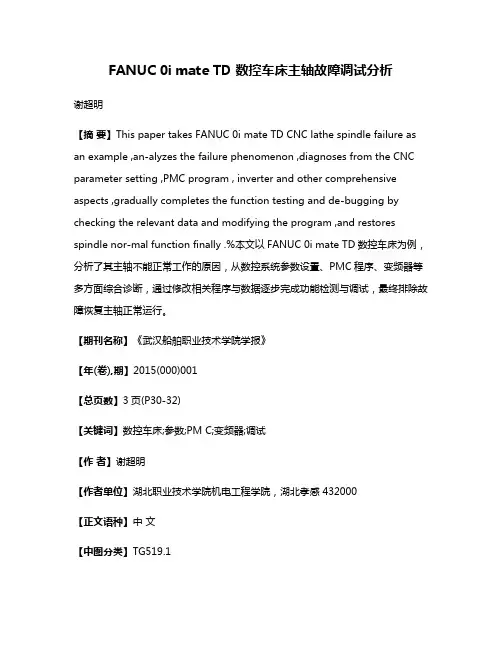

FANUC 0i mate TD 数控车床主轴故障调试分析

FANUC 0i mate TD 数控车床主轴故障调试分析谢超明【摘要】This paper takes FANUC 0i mate TD CNC lathe spindle failure as an example ,an‐alyzes the failure phenomenon ,diagnoses from the CNC parameter setting ,PMC program , inverter and other comprehensive aspects ,gradually completes the function testing and de‐bugging by checking the relevant data and modifying the program ,and restores spindle nor‐mal function finally .%本文以FANUC 0i mate TD数控车床为例，分析了其主轴不能正常工作的原因，从数控系统参数设置、PMC程序、变频器等多方面综合诊断，通过修改相关程序与数据逐步完成功能检测与调试，最终排除故障恢复主轴正常运行。

【期刊名称】《武汉船舶职业技术学院学报》【年(卷),期】2015(000)001【总页数】3页(P30-32)【关键词】数控车床;参数;PM C;变频器;调试【作者】谢超明【作者单位】湖北职业技术学院机电工程学院，湖北孝感 432000【正文语种】中文【中图分类】TG519.1随着机械制造业的迅速发展，数控机床的装备率越来越高，从编程、装夹、维护等多方面对操作者的技能水平提出了更高的要求。

在数控机床的装配调试过程中，针对各功能部件不能正常工作的故障，需要从机械结构、电气线路、数控系统及PMC等多方面综合诊断，才能快速有效的排除故障。

本文以亚龙YL－569A型0imate TD数控车床为例，对主轴功能调试过程中的各种典型故障进行分析并最终解决问题。

FANUC数控系统故障现象分析与处理

FANUC数控系统故障现象分析及处理1.FS6系列，沈阳第一机床厂的CK6140数控车床（系统：system-3TD31-05。

CNC主板型号：A20B-0008-0200．211。

主轴伺服控制板型号：A350-0008-T372/04。

）例1 车床主轴无论正、反转，运转约5min后，按停止按钮，主轴旋转不能立即停止（无制动），若再启动机床主轴（不论方向如何）时，机床CRT无显示报警号，主轴驱动器控制板上的LED3灯亮，机床不能运行。

分析排除：该车床为直流主轴驱动，LED3灯亮的原因是直流电机输入电源相序不正确或缺相造成，由于机床已使用过，接线未动，不可能是相序不正确，应是缺相造成。

缺相原因可能是某个晶闸管损坏或驱动器未触发其晶闸管工作转换（逆变）。

因主轴开始能运行一段时间，只要不是热稳定性差应是未触发晶闸管工作转换（逆变）所致。

速度反馈回路、电流反馈回路及其控制电路是造成未触发晶闸管工作转换（逆变）的主要原因。

故①查主轴编码器及其传动，传动无松动，编码器工作正常，说明速度反馈回路正常。

②更换主轴伺服控制板备用板，故障现象未改变（该板在另一台车床上试用正常），说明控制回路正常。

③在电流反馈回路上，因未检测到零电流，系统撤消了触发脉冲，出现逆变颠覆导致缺相报警，更换电流互感器后故障消除。

例2 用换刀指令开始找不到刀位号，经修理刀架又不能锁紧，但在所指定的刀位处刀架有停顿现象，然后刀架继续旋转。

分析排除：刀架找不到刀位号一般是接近开关无DC24V或8个接近开关中有损坏的。

刀架不能锁紧一般是刀架电机反转延时参数不对，或刀架夹紧到位限位开关不起作用，或锁紧机构有故障。

经关机后用手盘刀架电机，刀架锁紧正常，说明锁紧机构正常，用万用表查限位开关，动作和线路正常，说明不是限位开关不起作用。

故①查接近开关无DC24V，系电源线端脱焊所致。

②焊好脱线后，刀架能在指定刀位有停顿现象，但刀架未锁紧，说明刀架PLC输入输出信号正常，进一步检查系夹紧延时参数不对所致，调整后故障排除。

数控机床故障诊断与维修FANUC...

项目2：FANUC 0I MATE-D数控系统调试与维修任务1 FANUC 0I MATE-D数控系统的操作任务2 FANUC 0I MATE-D数控系统的连接任务3 FANUC 0I MATE-D数控系统电源故障任务4 FANUC 0I MATE-D数控系统基本参数设置任务5 FANUC 0I MATE-D数控系统报警故障任务1 FANUC 0I MATE-D数控系统的操作 2.1.1 FANUC 0i Mate-D数控系统MDI面板1.MDI键盘区上面四行为字母、数字和字符部分，用于字符的输入；其中“EOB”为分号（;）输入键。

2.SHIFT键：上档键；3.CAN键：退格/取消键；4.INPUT键：写入键；5.ALTER键：替换键；6.INSERT键：插入键；7.DELETE键：删除键；8.PAGE键：翻页键；9.HELP键：帮助键；10.RESET键：复位键；11.方向键；软键区；下页键（NEXT）。

任务1 FANUC 0I MATE-D数控系统的操作2.1.2数控系统和加工操作有关的画面1. 回参考点（REF）：进行机床机械坐标系的设定，用机床操作面板上各轴返回参考点用的按钮使刀具沿指定的方向移动。

2. 手动（JOG）：按机床操作面板上的进给轴方向选择开关，机床沿选定轴的选定方向移动。

3. 增量进给（INC）：按机床操作面板上的进给轴和方向选择开关，机床在选择的轴选方向上移动一步。

4. 手轮进给（HND）：通过旋转机床操作面板上的手摇脉冲发生器使机床连续不断地移动。

5. 存储器运行（MEM）：程序预先存在存储器中，当选定一个程序并按了机床操作面板上的循环启动按钮时，开始自动运行。

6. MDI运行：在MDI面板上输入10行程序段，可以自动执行，MDI运行一般用于简单的测试操作。

7. 程序编辑（EDIT）：进行数控加工程序的编辑、修改、查找等功能。

任务1 FANUC 0I MATE-D数控系统的操作 2.1.3 数控系统和机床维护操作有关的画面1.参数设定画面2.诊断画面3.PMC画面4.伺服监视画面5.主轴监视画面任务2 FANUC 0i Mate-D数控系统的连接 2.2.1 FANUC 0i Mate-D数控系统基本构成C 控制用CP电源回路2.2-4轴控制卡3.LCD 显示控制4.MDI 接口电路5.I/O LINK串行输入输出接口电路6.主轴控制接口7.RS232C接口8.存储卡接口任务2 FANUC 0i Mate-D数控系统的连接 2.2.2 FANUC 0i Mate-D数控系统整体连接2.2.3 FANUC 0i Mate-D控制单元硬件连接图1.图2.2.2.4 FANUC 0i Mate D控制单元接口任务3 FANUC 0i Mate-D数控系统电源故障 2.3.1 数控系统电源接通与切断控制数控系统控制电源不能正常接通，是数控机床维修过程中经常遇到的故障之一，维修时必须从数控机床电源回路工作原理入手。

发那克（FANUC）故障与维修经验总结

发那克（FANUC）故障与维修经验总结发那克(FANUC)故障与维修经验总结cnc,电脑锣数控机床的故障分析:数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。

但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。

我公司有几十台数控设备，数控系统有多种类型，几年来这些设备出现一些故障，通过对这些故障的分析和处理，我们取得了一定的经验。

下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。

一、NC系统故障1．硬件故障有时由于NC系统出现硬件的损坏，使机床停机。

对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。

例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC采用S5─130W／B，一次发生故障，通过NC 系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。

通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。

经专业厂家维修，故障被排除。

例二、另一台机床也是采用SINUMERIK SYSTEM3数控系统，其加工程序程序号输入不进去，自动加工无法进行。

经确认为NC系统存储器板出现问题，维修后，故障消除。

例三、一台采用德国HEIDENHAIN公司TNC155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。

经检查发现NC系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。

2．软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。

还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。

FANUC主轴驱动系统的通用故障分析

主轴驱动系统的通用故障分析主轴驱动系统的简单分类主轴驱动系统的常见共性故障分析1．直流可控硅主轴伺服单元2．交流模拟主轴驱动单元3．交流数字主轴驱动单元4．α系列电源模块5．α系列电源模块6．α系列主轴模块报警7．α系列主轴模块错误主轴驱动系统的简单分类:序号名称维修品的特点简介所配系统型号1直流可控硅主轴伺服单元型号特征为A066041 主回路有12个可控硅组成正反两组可逆整流回路，200V三相交流电输入，六路可控硅全波整流，接触器，三只保险。

电流检测器，控制电路板（板号为：A200008-0371~0377）的作用配早期系统，如：3，6，5，7，330C，200C，是接受系统的速度指令（0-10V模拟电压）和正反转指令，和电机的速度反馈信号，给主回路提供12路触发脉冲。

报警指示有四个红色二极管显示各自的意义。

2000C等。

2交流模拟主轴伺服单元型号特征为A066044，主回路有整流桥将三相185V交流电变成300V直流，再由六路大功率晶体管的导通和截止宽度来调整输出到交流主轴电机的电压，以达到调节电机的速度的目的。

还有两路开关晶体管和三个可控硅组成回馈制动电路，有三个保险、接触器、放电二极管，放电电阻等。

控制电路板作用原理及上述基本相同（板号为：A200009-0531~0535或A201000-0070 ~ 0071 ）。

报警指示有四个红色二极管分别代表8，4，2，1编码，共组成15个报警号。

较早期系统，如： 3，6，7，0A等。

3交流数字主轴伺服单元型号特征为A066055，主回路及交流模拟主轴伺服单元相同，其他结构相似，控制板的作用原理及上述基本相似（板号为A201001-0120），但是所有信号都转换为数字量处理。

有五位的数码管显示电机速度，报警号，可进行参数的显示和设定。

较早期系统，如： 3，6，0A，10/11/12，15E，15A，0E，0B等。

4交流S系型号特征为A066059，主回路该为印刷板结构，其0系列，列数字主轴伺服单元他元件有螺钉固定在印刷板上，这样便于维修，拆卸较为方便，不会造成接线错误。

FANUC数控机床主轴不转故障的维修方法_楚雪平

2013年第3期主轴是数控机床的重要零件之一，主轴旋转产生切削的主运动是形成切削的重要条件。

主轴不转故障是主轴驱动系统最常见的故障类型之一，可以分为有报警的故障和无报警的故障两大类。

本文主要论述无报警的串行主轴不转故障的维修方法。

１ＦＡＮＵＣ数控机床主轴不转故障的维修方法分析ＦＡＮＵＣ数控机床的主轴控制分两种形式：串行主轴和模拟主轴。

不管采用何种控制方式，主轴旋转必须具备三个条件：ＣＮＣ发出主轴控制信号、主轴驱动系统连接正确以及硬件和机械部分正常。

与普通机床相比，数控机床的机械部分大大简化，很大程度上降低了机械部分的故障率，所以出现故障时应将维修的重点放在数控系统和电气部分。

按照“先系统、再电气、最后机械”的思路进行维修，即出现故障时，首先考虑数控系统和ＰＭＣ部分，其次考虑电气部分，最后再考虑机械传动部分和主轴组件本身。

维修步骤如下：第一步：看。

观察有无报警，观察机床状态信息栏的显示和主轴驱动放大器的ＬＥＤ状态显示。

有报警时，先排除报警。

第二步：问。

了解故障是在什么时候、进行什么操作时出现的以及机床的负载大小、加工工艺等情况。

这两步的重点是理解故障现象。

第三步：思。

前两步已经理解了故障现象，然后根据ＦＡＮＵＣ主轴控制的原理思考故障的原因并进行确认。

２ＦＡＮＵＣ数控机床主轴不转故障的维修实例2.1某F A NU C 0I D 三轴加工中心，指令发出后，主轴不能旋转观察到系统无报警，主轴放大器ＬＥＤ状态显示［０１］，黄灯亮；了解到在“ＭＤＩ”工作方式下，输入加工指令：“Ｍ０３Ｓ５００；”，按下机床操作面板上的“循环启动”按键后，该程序段底色为黄色，松开“循环启动”按键后，“循环启动”按键指示灯点亮，状态信息栏上显示“ＦＩＮ”，机床操作面板上的主轴正转按键指示灯也点亮。

故障分析：由循环启动有效判断该程序段已经被执行，再由状态信息栏出现“ＦＩＮ”判断该程序段的执行不能结束；由主轴正转按键指示灯点亮，判断主轴正转信号已经输出到ＰＭＣ；进入信号状态显示栏观察到转速信号已经送入ＰＭＣ。

FANUC主轴驱动系统的故障分析

FANUC主轴驱动系统的故障分析FANUC主轴驱动系统是机床的重要组成部分之一，其主要功能是控制主轴的转速和转矩，保证机床的加工质量和稳定性。

然而，由于长时间使用或其他原因，主轴驱动系统可能出现各种故障，给机床的正常运行带来困扰。

下面将对FANUC主轴驱动系统的故障进行分析。

首先，主轴驱动系统可能出现的故障之一是主轴不转或无转矩。

可能的原因有：1.电源问题：检查电源是否正常供电，确保电压和电流符合要求。

2.主轴电机故障：检查主轴电机是否正常工作，是否有异常声音或烧毁的痕迹。

3.控制器问题：检查控制器的电路和连接是否正常，是否有松动或腐蚀现象。

4.传感器问题：检查主轴转速传感器和主轴转矩传感器是否正常工作，是否有损坏或连接不良。

5.主轴刹车故障：检查主轴刹车是否正常松开或闭合，是否有异常磨损或损坏。

另外，主轴驱动系统可能出现的故障之二是主轴转速不稳定。

可能的原因有：1.电源波动：检查电源供电是否稳定，排除电源波动的影响。

2.主轴电机故障：检查主轴电机是否存在转子偏磁、线圈短路或断路等问题，及时修复或更换电机。

3.控制器参数设置问题：检查控制器的参数设置是否正确，包括速度环和电流环的设置。

4.传感器问题：检查主轴转速传感器的连接是否良好，是否有松动或腐蚀现象。

最后，主轴驱动系统可能出现的故障之三是主轴振动过大。

可能的原因有：1.主轴松动：检查主轴端部是否存在松动现象，检查主轴轴承是否磨损或损坏。

2.主轴轴承故障：检查主轴轴承是否存在异响、振动或发热等现象，及时更换或修复。

3.主轴不平衡：检查主轴是否存在不平衡现象，进行动平衡校正。

4.机床结构问题：检查机床整体结构是否牢固，是否存在共振或变形现象。

通过以上的故障分析，对于FANUC主轴驱动系统的故障可以根据具体情况进行相应的排查和解决。

及时检修和维护主轴驱动系统，保证其正常运行，是保障机床加工质量和生产效率的重要环节。

数控机床常见故障诊断及维修

数控机床常见故障诊断及维修数控机床是一种集自动控制、计算机、微电子、伺服驱动、精密机械等技术于一身的高技术产物。

一旦系统的某些部分出现故障，就势必使机床停机，影响生产。

所以，如何正确维护设备和出现故障时迅速诊断，确定故障部位，及时排除解决，保证正常使用，是保障生产正常进行的必不可少的工作。

1 数控机床故障诊断原则1.1 先外部后内部数控机床是集机械、液压、电气为一体的机床，故其故障的发生也会由这三者综合反映出来。

维修人员应先由外向内逐一进行排查，尽量避免随意地启封、拆卸，否则会扩大故障，使机床大伤元气，丧失精度，降低性能。

1.2 先静后动先在机床断电的静止状态，通过了解、观察测试、分析确认为非破坏性故障后，方可给机床通电。

在运行工况下，进行动态的观察、检验和测试，查找故障。

而对破坏性故障，必须先排除危险后，方可通电。

1.3 先简单后复杂当出现多种故障互相交织掩盖，一时无从下手时，应先解决容易的问题，后解决难度较大的问题。

往往简单问题解决后，难度大的问题也可能变得容易。

1.4 先机械后电气一般来说，机械故障较易发觉，而数控系统故障的诊断则难度较大些。

在故障检修之前，首先注意排除机械性的故障，往往可达到事半功倍的效果。

2 数控机床常见故障分析根据数控机床的构成，工作原理和特点，将常见的故障部位及故障现象分析如下。

2.1 数控系统故障2.1.1 位置环这是数控系统发出控制指令，并与位置检测系统的反馈值相比较，进一步完成控制任务的关键环节。

它具有很高的工作频度，并与外部设备相联接，容易发生故障。

常见的故障有：①位控环报警：可能是测量回路开路；测量系统损坏，位控单元内部损坏。

②不发指令就运动，可能是漂移过高，正反馈，位控单元故障；测量元件损坏。

③测量元件故障，一般表现为无反馈值；机床回不了基准点；高速时漏脉冲产生报警的可能原因是光栅或读头脏了；光栅坏了。

2.1.2 电源部分电源是维持系统正常工作的能源支持部分，它失效或故障的直接结果是造成系统的停机或毁坏整个系统。

数控机床主轴驱动系统的故障诊断与维修

任务6.1 数控机床主轴驱动系统基础
6.1.2 主轴伺服系统常见故障形式及诊断方法
1．数控机床主轴伺服系统无报警信息的故障一般分为三种：主轴转速与指示值不符、主轴异常噪声及振动、
外界干扰。解决方案如下：
1
2
3
检查CNC装置模拟量输出是否有问题，如有问题则检查模拟量输出电缆线连接是否松动。如果模拟量输出正常，则检查CNC 装置和变频器模拟量的参数是否正常。
过大，重新考虑机床负载条件
长时间切削条件恶劣
调整切削参数，改善切削条件，
检查直流主轴电机的线圈电阻不检查直流主轴电机的线圈电阻是确保电阻正常，用干燥的压缩空
正常，换向器太脏
否正常，换向器是否太脏
气吹干净
动力线连接不牢固励磁线连接不牢固驱动器的控制励磁电源存在故障
检查动力线是否连接牢固检查励磁线连接是否不牢固也就是检查励磁电压是否正常
首先要区别异常噪声及振动发生在主轴机械部分还是在电气驱动部分。如无关，一般是主轴驱动装置未调整好；如有关，应检查主轴机械部分是否良好，测速装置是否不良。
判别有无干扰的方法是：当主轴转速指令为零时，主轴仍往复转动，调整零速平衡和漂移补偿也不能消除故障。
任务6.1 数控机床主轴驱动系统基础
现停止进给，主轴仍继续运转的故障。主轴电动机不转，CNC系统至主轴驱动装置除了转速模拟量控制信号外，
还有使能控制信号，一般为DC+24V继电器线圈电压。转速偏离指令值，当主轴转速超过技术要求所规定的范围时，要考虑：.
电动机是否过载、主轴驱动装置是否故障等。
任务6.2 直流主轴驱动系统
6.2.1 直流主轴驱动原理
或主轴伺服，也可以不要驱动器。

FANUC 0I-MD数控铣床主轴常见故障的原因分析和排除方法

［４］王悦．Ｆａｎｕｃ系统参数在伺服系统调试中的应用［Ｊ］．天
津职业院校联合学报，２０１０（３）：３６－３８．
［５］王波．ＦＡＮＵＣ系统参数在故障诊断与维修中的应用［Ｊ］．科技信息，２００９（６）：１８３．
［２］李江春．ＦＡＮＵＣ数控系统主轴参数的巧妙应用［Ｊ］．制
造技术与机床，２００２（１０）：５０ — ５１．［３］范芳洪．ＦＡＮＵＣ数控系统主轴换档的研４３－４５．
［６］傅锦．数控机床主轴常见故障及处理［Ｊ］．郑州铁路职业
技术学院学报，２０１１（３）：１９－２０．
・
１８６・
机床与液压
第４３卷
３结束语以一台ＦＡＮＵＣ０Ｉ — ＭＤ数控铣床主轴工作异常的情况展开分析，查找引发主轴故障的真正原因，再通过分析、实验得出结论：（１）除了硬件连接、电气和机械部分故障原因外，系统参数不完整、ＰＭＣ梯形图参数缺失及参数设置不准确等原因都可以导敛主轴不能正常工作；（２）在进行主轴故障排除时，按照先电气、再机械、最后系统的顺序可以提高故
指令转速与实际转速不一致的现象。以上５点将为从事数控维修工作人员排除主轴方面的故障提供一定的借鉴和参考。

FANUC α与αi系列交流主轴驱动单元的故障诊断与维修

FANUC α/αi系列交流主轴驱动单元的故障诊断与维修1．FANUC α/αi系列数字式主轴驱动系统的基本检查与测试(1)电源电压的检查在α/αi系列数字式交流主轴驱动器主控制板上设有维修、检测用的测量检测端，在正常工作时，驱动器的电源电压检测端的电压值如下：1)+24V检测端与0V间：+24(1±5％)V。

2)+15V检测端与0V间：+15(1±5％)V。

3)+5V检测端与0V间：+5(1±5％)V。

4)－15V检测端与0V间：－15(1±5％)V。

(2)驱动器的设定与调整在FANUC cc/cci系列主轴器上设有设定开关S1-S7，用于设定驱动器的基本状态，其含义如下：S1：当一个串行口电缆连接有两只SPM驱动器时，第一只驱动器设ON，第二只驱动器设OFF；仅使用一个SPM驱动器模块时，设OFF。

S2：若负载表输出使用模拟量滤波器功能时，设ON，否则为OFF。

S3：若转速表输出使用模拟量滤波器功能时，设ON，否则为OFF。

S4、S5：第一主轴外部参考点信号的型式选择。

若为NPN型输入，则S4设为ON、S5设为OFF；若为PNP型输入，则S4设为OFF、S5设为ON：若不使用外部参考点信号接受器功能，则S4设为OFF、S5设为OFF。

S6、S7：第二主轴(子主轴)外部参考点信号的型式选择。

若为NPN型输入，则S6设为ON、S7设为OFF；若为PNP型输入，则S6设为OFF、S7设为ON：若不使用外部参考点信号接受器功能，则S6设为OFF、S7设为OFF。

α/αi系列数字式交流主轴驱动系统的调整与设定，一般通过系统与驱动器的参数设定进行，当维修时，若需要对驱动器进行更换或重新调整，则应按照以下步骤进行。

1)检查与主轴有关的部件规格、型号：①CNC的型号与功能。

②主轴电动机的规格与型号。

③电源模块的规格与型号。

④主轴驱动模块的规格与型号。

⑤主轴测量系统的型号。

数控机床(报警)FANUC系统的疑难故障分析及排除作者：李汉宝

FANUC系统的疑难故障分析及排除
作者:李汉宝
(一)0 系统故障
（二）16系统类故障
（三）10/11/12/15 系统故障
FANUC10/11/12系统在一般情况下出现报警时，显示器屏幕上会显示报警号和报警内容。

但当显示器屏幕没有显示时，可根据主板的LED显示内容来判断故障所在。

对于FANUC 15A与FANUC 15B相比较而言，在硬件结构设计上，相差很大。

在FANUC 15B 的印刷板的制造中，元器件采用大规模集成电路。

系统的整体结构采用槽式，在每一个槽中分别插上电源、PMC控制板、Main 板、OPT1 板、RISC板等。

而对于15A/E 而言，一般由底板、电源、轴控制板、BASE0、BASE1、BASE2、REMOTE BUFFER板、分离型位置检测板等。

不论是15A/E 或15B ，当系统出现故障时，每一个板上都有报警灯和故障灯显示，因为有故障，系统的显示器不能显示，此时只有根据系统的报警灯和故障灯显示情况来判断故障位置并加以排除，状态灯为绿色，报警灯为红色。

对于15A/E 而言，其报警灯和故障灯的排列方式如下：
对于FANUC 15B ，其报警灯和状态灯的排列方式是：
上边一排是状态显示灯，绿色；下面一排为报警灯，红色。

以下45--57项是关于15A/E 的常见故障的说明。

（四）Power Mate系列故障
Power Mate系列有A、B、C、D、E、F，以下是它们的一些区别：。

3.FANUC数控机床主轴不转故障分析(精)

FANUC数控机床主轴不转故障分析
Hale Waihona Puke FANUC数控机床的主轴控制分两种形式：串行主轴和模拟主轴。不管采用何种控制方式，主轴旋转必须具备三个条件：ＣＮＣ发出主轴控制信号、主轴驱动系统连接正确以及硬件和机械部分正常。与普通机床相比，数控机床的机械部分大大简化，很大程度上降低了机械部分的故障率，所以出现故障时应将维修的重点放在数控系统和电气部分。按照“先系统、再电气、最后机械” 的思路进行维修，即出现故障时，首先考虑数控系统和ＰＭＣ部分，其次考虑电气部分，最后再考虑机械传动部分和主轴组件本身。

发那科fanuc数控系统常见问题及解决方法

发那科fanuc数控系统常见问题及解决方法学习2010-06-13 09:04:52 阅读106 评论0 字号：大中小订阅1、要编辑FS10/11格式程序,必须将设定画面的：FS15 TAPE FORMATE=1？(FANUC 0i-TB) 请问FS10/11格式程序什么含义？它有什么特点？如何进行参数设定? 我想了解的详细一点，非常感谢您的回信！操作书中所讲，让我看的满头汗水。

答：18 使用FS10/11 纸带格式的存储器运行概述通过设定参数（No.0001 #1），可执行FS10/11 纸带格式的程序。

说明Oi 系列和10/11 系列的刀具半径补偿，子程序调用和固定循环的数据格式是不同的。

10/11 系列数据格式可用于存储器运行。

其它数据格式必须遵从Oi 系列。

当指定的数据值超出Oi 系列的规定范围时，出现报警。

对于Oi 系列无效的功能不能存储也不能运行。

详细参见B-63844C/01 编程18.使用FS10/11 纸带格式的存储器运行2、关于梯形图(0i-A)梯形图传下来后如何用LADDER--3打开，详细步骤是怎样的答：打开LADDER III, 新建一个文件，PMC类型要和你的实际类型一致，然后再进入"文件"--"导入"（import), 选择"Memory card file" 再选择需要导入的文件名（传下来的梯形图），确定，就可以了。

3、还是老问题(FANUC-0i)专家同志:你好我按您的方法去操作了.在A轴显示正常的那台台中精机上用手动操作A轴,超过360度时,会报警A超程,而在A轴显示不正常的台中精机上手动操作时,即使超过360度,也不会报警,不停的往一个方向摇时,其显示值会累加,当然,反方向摇时会累减.我好困惑.是哪个参数设错了呢?还得请您指导.谢谢4、参数不可改写(BJ-FANUC Oi-MB)最近不知道是怎么回事，我们所用的加工中心，在设置中的参数可写入不能置1了。
