钢包烘烤器操作说明书
钢包中间包烘烤
1. 使用绝热板中间包，中包烘烤前必须清扫干净。正常生产准备条件下，中间包在线烘烤时间为1~1.5小时，按以下步骤烘烤：小火烘烤不小于20分钟，中火烘烤不小于20分钟，大火烘烤不小于20分钟，大火烘烤时据煤气压力可考虑开风机。
2. 非正常生产准备条件下，中间包在线烘烤时间不得低于40分钟，中火烘烤20分钟，大火烘烤20分钟。
五、注意事项：
1. 在煤气质量差的情况下，可在中间包烘烤时间上限的基础上增加1小时。
2. 煤气热值较低时，中间包的烘烤一般不设小火烘烤时间，可直接用中火烘烤。
3. 为保中间包烘烤效果，方坯、板坯干式料包中包盖与中包之间间距不得超过50mm。
4. 中间包的烘烤以红热状态为标准，为保烘烤效果，不应只靠大火烘烤，以防造成中间包包衬表面温度高而实际温度低的假象。
5. 板坯干式料包大火烘烤时压缩空气风量要调整好，以满足水口烘烤炉喇叭口出火苗为宜。
6. 板坯干式料包烘烤点火前清理出水口烘烤炉内及喇叭喉口内异物，确保烘烤过程中喇叭喉口不堵塞。
7. 中间包未烘烤不得开浇。
六、不执行以上规定，按违规处理，一次考核责任单位50元。
七、此管理规定自下发之日必须在红热状态下启用，离线烘烤器下的包有计划启用。已烘烤好的新包未启用时要开小火，启用前半小时可开大火。
2. 在线烤包设专人负责，不用时开小火，烤包时开大火，在确保烘烤效果的基础上，减少煤气浪费。
3. 南区充分利用3座转炉吹炼条件，有计划的甩包；利用停吹转炉的在线烘烤装置，确保红包出钢。
a) 中火阶段烘烤时间不小于80分钟，烘烤温度为800℃左右，中间包内暗红。
b) 大火阶段烘烤时间不小于40分钟，烘烤温度为1100~1200℃，中间包内亮红。
精炼钢包烘烤安全技术操作规程
精炼钢包烘烤安全技术操作规程精炼钢包烘烤是钢铁生产中的一个重要环节，正确的操作可以保证钢包的质量和安全性。
为了确保操作的安全性，制定一份详细的操作规程非常重要。
以下是一份针对精炼钢包烘烤的安全技术操作规程，共计2000字。
一、操作前的准备工作1. 定期检查钢包的炉衬状况，确保炉衬没有炸裂、脱落等现象。
2. 确认烘烤设备（如烘炉）的工作状态良好，无损坏或漏气现象。
3. 查看烘烤设备是否有足够的供电能力，避免超负荷使用。
4. 进行安全交底，确保所有操作人员都了解操作规程并掌握安全操作技能。
二、操作过程中的安全措施1. 穿戴个人防护用品，包括防火隔热服、耐高温手套、防护面罩等。
2. 在操作区域设置明显的安全警示标志，禁止无关人员靠近。
3. 确保操作环境通风良好，防止有害气体积聚。
4. 将钢包内的残留物清理干净，特别是锈渣、油污等易燃物。
5. 确保烧结矿、喷吹剂等燃料储存安全可靠，避免火灾和爆炸危险。
6. 加热烘烤设备前，先检查设备是否密封良好，以避免燃气泄漏。
7. 如需对烘炉内的气体进行排放，应确保排气管道畅通，防止气体积聚。
8. 在烘烤过程中，操作人员应保持警觉，注意观察烘炉内的气体变化。
9. 钢包烘烤过程中禁止吸烟，并严禁在钢包附近进行明火操作。
10. 操作人员应掌握应急处理措施，如发生火灾或气体泄漏等情况的应对方法。
三、烘烤结束后的处理1. 在烘烤完成后，关闭烘炉并确认设备停止工作。
2. 将烘炉内的残留物清理干净，包括烧结矿、锈渣等。
3. 对烘炉进行定期的维护保养，确保设备的正常运行。
4. 记录烘烤过程中的关键数据，包括烘炉温度、气体压力等，并进行归档保存。
5. 对操作人员进行安全教育，总结经验教训，不断改进操作规程。
以上是一份针对精炼钢包烘烤的安全技术操作规程，操作人员在进行烘烤作业时应严格按照规程要求进行操作，并且随时保持警觉，确保操作的安全性和高效性。
烘包器操作规程
烘包器操作规程一、使用前:1、检查卷扬机的钢丝绳有无出槽、断丝、断股、扭曲、变形。
2、升降翻转包盖，检查包盖的上下限位是否完好；卷扬机制动是否完好。
3、打开煤气阀门，检查烘包器煤气管道、各类阀门及煤气报警器是否完好，有无漏气现象。
4、检查包盖的耐火纤维是否完好，有无脱落、裂缝现象。
5、检查助燃风机导压管是否完好；风机进风口防护网是否完好。
6、检查烧嘴高压点火线、火检线是否完好。
7、检查烧嘴燃烧室是否破损，点火棒及火检棒是否完好。
8、控制柜温控仪、开关、按钮、指示灯，检查外观是否完好。
二、使用时1、上述检查正常后，方可点火使用。
2、打开控制柜合闸上电，观察控制柜上各指示灯是否正常。
一切正常，将温度控制旋钮达到“手动”位置，启动风机，让风机先运行5-8秒，把风管、烧嘴内的少量残留气体和水气吹干，方便烧嘴点火。
3、将钢包放到包盖下，将钢包安全卡放平，将包盖落到与钢包上口300mm-500mm距离。
4、按下“点火”按钮点火，每次点火时间应不超过3-5秒，如果在此时间内没有点燃，操作人员必须按下熄火按钮，等待2-3秒再进行下次点火。
5、烧嘴点火成功后，将包盖落到与钢包上口100mm距离，将温度控制旋钮达到“自动”位置，系统会根据输入的烘烤曲线自动烘烤，达到设定温度。
6、使用中随时注意控制箱报警提示，及时进行处理。
三、使用后1、自动控温过程中，烘烤完成后，烘包器自动熄火并关闭燃气管道上的快速切断阀。
2、操作人员必须将烘包器盖板升起，风机继续运行10-20分钟，给烧嘴降温，以延长烧嘴的寿命。
最后关闭电源及燃气管道上的手阀。
四、使用注意事项1、该设备需专人进行操作，熟悉操作规程及应急措施。
2、设备运行异常时必须立即停机，切断气源，进行问题排查，禁止设备带病工作。
3、安全警示：烧嘴顶部红色线为高压点火线，高压约 12Kv,是供烧嘴点火用，每次点火时都会产生高压电流，点火时切勿触碰以免电击。
（点燃后自动关闭高压）如有损坏，应及时更换。

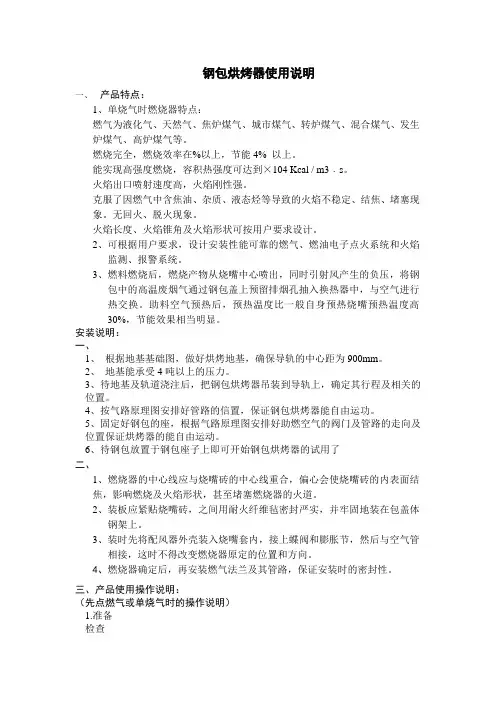

燃气钢包烘烤器使用说明书
钢包烘烤器使用说明一、产品特点：1、单烧气时燃烧器特点：燃气为液化气、天然气、焦炉煤气、城市煤气、转炉煤气、混合煤气、发生炉煤气、高炉煤气等。
燃烧完全，燃烧效率在%以上，节能4% 以上。
能实现高强度燃烧，容积热强度可达到×104 Kcal / m3﹒s。
火焰出口喷射速度高，火焰刚性强。
克服了因燃气中含焦油、杂质、液态烃等导致的火焰不稳定、结焦、堵塞现象。
无回火、脱火现象。
火焰长度、火焰锥角及火焰形状可按用户要求设计。
2、可根据用户要求，设计安装性能可靠的燃气、燃油电子点火系统和火焰监测、报警系统。
3、燃料燃烧后，燃烧产物从烧嘴中心喷出，同时引射风产生的负压，将钢包中的高温废烟气通过钢包盖上预留排烟孔抽入换热器中，与空气进行热交换。
助料空气预热后，预热温度比一般自身预热烧嘴预热温度高30%，节能效果相当明显。
安装说明：一、1、根据地基基础图，做好烘烤地基，确保导轨的中心距为900mm。
2、地基能承受4吨以上的压力。
3、待地基及轨道浇注后，把钢包烘烤器吊装到导轨上，确定其行程及相关的位置。
4、按气路原理图安排好管路的信置，保证钢包烘烤器能自由运功。
5、固定好钢包的座，根据气路原理图安排好助燃空气的阀门及管路的走向及位置保证烘烤器的能自由运动。
6、待钢包放置于钢包座子上即可开始钢包烘烤器的试用了二、1、燃烧器的中心线应与烧嘴砖的中心线重合，偏心会使烧嘴砖的内表面结焦，影响燃烧及火焰形状，甚至堵塞燃烧器的火道。
2、装板应紧贴烧嘴砖，之间用耐火纤维毡密封严实，并牢固地装在包盖体钢架上。
3、装时先将配风器外壳装入烧嘴套内，接上蝶阀和膨胀节，然后与空气管相接，这时不得改变燃烧器原定的位置和方向。
4、燃烧器确定后，再安装燃气法兰及其管路，保证安装时的密封性。
三、产品使用操作说明：（先点燃气或单烧气时的操作说明）1.准备检查检查设备的各个阀件连接是否牢固。
检查各管路的连接是否有变动。
检查电机的连接。
检查压缩空气的压力。
精炼钢包烘烤安全技术操作规程
精炼钢包烘烤安全技术操作规程一、前言精炼钢包是冶金行业中的一种重要设备，用于对钢水进行二次精炼，提高钢水质量。
在精炼过程中，需要对钢包进行烘烤处理，以确保设备安全运行。
本文就精炼钢包烘烤安全技术操作规程进行详细介绍。
二、烘烤前准备工作1、对钢包进行清洗，清除积存在钢包内的杂物。
2、检查钢包的各个配件，如闸门、阀门、传感器等，确保其正常运行。
3、检查钢包温度计和控制仪表，调整到合适的温度和控制范围。
4、检查燃烧器和热风炉等烘烤设备的清洁和维护情况，确保设备没有故障。
5、确定烘烤时间和温度。
三、烘烤操作流程1、关闭钢包内的排气孔。
2、将烤箱中的燃烧器点火，放入精炼钢包内烘烤。
3、根据设备需求，调整温度和烤炉操作。
4、在烤炉操作过程中进行监视，观察钢包周围的温度变化。
5、烘烤过程中必须有专人监视，发现异常情况应立即停止烘烤操作。
6、在烘烤完成后，打开钢包内的排气孔，散热。
四、烘烤安全操作要点1、烘烤过程中，严禁烤箱内出现任何燃烧物。
2、在烘烤时，应注意通风，防止钢包内积聚的气体爆炸。
3、在烘烤时，应严密关闭烤箱门，防止热气外泄，避免意外伤害。
4、操作过程中，必须穿戴好相应的劳动保护用品。
5、烤炉应安装有防火设施，一旦发生火灾应立即采取相应的避险措施。
6、在操作过程中，应定期检查燃烧器和热风炉等设备，确保设备正常运行。
7、烘烤时间和温度必须按照设备使用说明书的要求进行调整，不得随意更改温度和烤炉操作。
五、总结精炼钢包是冶金行业中非常重要的设备，其安全稳定的运行对于钢铁企业生产具有重大意义。
在烘烤过程中，必须严格遵守安全操作规程，制定详细的操作方案，定期进行设备维护、检修，确保设备的安全稳定运行。

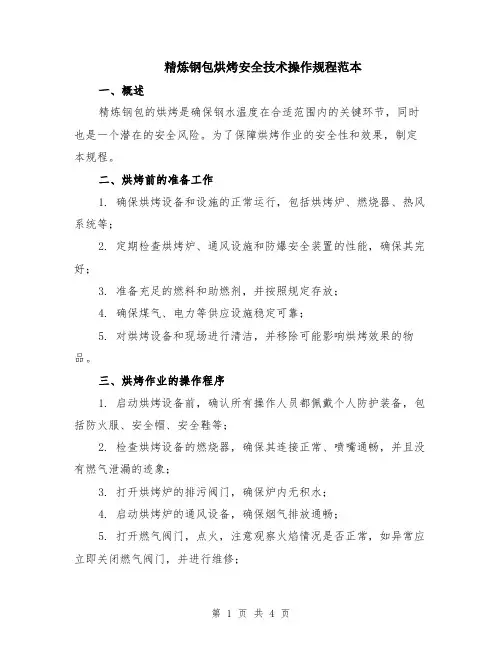

精炼钢包烘烤安全技术操作规程范本
精炼钢包烘烤安全技术操作规程范本一、概述精炼钢包的烘烤是确保钢水温度在合适范围内的关键环节，同时也是一个潜在的安全风险。
为了保障烘烤作业的安全性和效果，制定本规程。
二、烘烤前的准备工作1. 确保烘烤设备和设施的正常运行，包括烘烤炉、燃烧器、热风系统等；2. 定期检查烘烤炉、通风设施和防爆安全装置的性能，确保其完好；3. 准备充足的燃料和助燃剂，并按照规定存放；4. 确保煤气、电力等供应设施稳定可靠；5. 对烘烤设备和现场进行清洁，并移除可能影响烘烤效果的物品。
三、烘烤作业的操作程序1. 启动烘烤设备前，确认所有操作人员都佩戴个人防护装备，包括防火服、安全帽、安全鞋等；2. 检查烘烤设备的燃烧器，确保其连接正常、喷嘴通畅，并且没有燃气泄漏的迹象；3. 打开烘烤炉的排污阀门，确保炉内无积水；4. 启动烘烤炉的通风设备，确保烟气排放通畅；5. 打开燃气阀门，点火，注意观察火焰情况是否正常，如异常应立即关闭燃气阀门，并进行维修；6. 当炉内温度达到预定值时，停止燃烧炉的供热，并关掉所有阀门，完成烘烤作业；7. 关闭烘烤炉的通风和排污设备；8. 检查烘烤设备和设施是否关闭和锁定。
四、烘烤作业中的安全注意事项1. 在烘烤作业期间，操作人员不得擅自离开岗位，必要时需进行交接班；2. 严禁吸烟、使用明火或其他可能引起火灾的物品；3. 维持烘烤作业现场的整洁，防止杂物和油污积累；4. 烘烤炉温度监控设备应处于正常工作状态，若发生异常，应及时停止烘烤作业，并通知维修人员进行检查；5. 严禁在烘烤作业期间进行设备维修和保养；6. 任何时候都不得超负荷使用烘烤设备，且应按规定操作和使用；7. 如发生燃气泄漏、烟雾积聚等情况，应立即停止烘烤作业，并按照应急预案进行处理；8. 严禁操作人员擅自调整燃气和通风设备，如需调整应有专人负责并记录；9. 操作人员必须熟悉使用烘烤设备的操作步骤和安全规范，不得擅自操作或试验。
五、事故应急处理措施1. 如发生火灾等紧急情况，操作人员应立即启动紧急停机装置，并按照应急预案进行疏散和报警；2. 防止有毒气体外泄到周围环境，必要时应切断燃气供应和通风设备；3. 报警后，操作人员应按照应急预案迅速采取相应措施，避免火势扩大，并等待专业人员到达现场进行处置；4. 在事故处理过程中，切勿随意操作设备，以免加剧事故风险；5. 担任急救人员的应及时对伤员进行救治，并协助送医院进行进一步治疗。
精炼钢包烘烤安全技术操作规程模版
精炼钢包烘烤安全技术操作规程模版一、目的和适用范围为确保精炼钢包烘烤过程中的安全性和高效性，制定本操作规程。
本规程适用于精炼钢包烘烤操作过程中所有相关工作人员。
二、术语和定义1. 精炼钢包：用于炼制钢水的容器。
2. 烘烤：将精炼钢包在高温条件下除去水分和其他杂质的过程。
3. 烘烤设备：用于加热精炼钢包的设备，如烘烤炉。
三、安全要求1. 操作人员必须经过专业培训，熟悉操作规程并具有相应的操作证书。
2. 操作人员必须佩戴适当的个人防护装备，包括防热手套、防热服装、防护眼镜和防护面具等。
3. 烘烤设备必须经过定期检查和维护，并保持良好状态。
4. 在烘烤过程中必须保持通风良好，防止有毒气体积聚。
5. 在烘烤过程中必须有专人监控设备状态，及时发现并处理异常情况。
6. 烘烤设备周围必须清理干净，防止杂物积聚引发火灾或其他事故。
四、操作步骤1. 准备工作（1）确认所有相关设备和工具准备完毕。
（2）确认烘烤设备和周围环境没有任何异常情况。
（3）穿戴个人防护装备。
2. 操作前检查（1）检查精炼钢包烘烤设备是否处于工作状态，温度是否正常。
（2）检查设备通风是否良好，有无积聚的有毒气体。
（3）检查精炼钢包是否清洁。
3. 烘烤操作（1）将精炼钢包置于烘烤设备中，并关好设备门。
（2）按照工艺要求调整烘烤设备的温度，确保温度逐渐升高。
（3）在烘烤过程中，定期观察精炼钢包的状态，确保烘烤均匀。
（4）若发现设备或精炼钢包有异常情况，立即停止操作并报告上级领导及维修人员。
4. 操作后处理（1）将烘烤设备恢复到正常工作状态，清理干净设备内外。
（2）对精炼钢包进行目视检查，确保无任何异常。
（3）签字确认操作记录。
五、应急措施1. 若发生火灾或其他紧急情况，立即按照应急预案采取措施，并及时报告上级领导。
2. 若有人员受伤，立即停止操作并提供紧急救助。
六、安全培训和授权1. 对所有操作人员进行必要的安全培训，并确保培训内容与本规程相符。
精炼钢包烘烤安全技术操作规程正式版
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.精炼钢包烘烤安全技术操作规程正式版精炼钢包烘烤安全技术操作规程正式版下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事项。
文档可以直接使用，也可根据实际需要修订后使用。
1.新砌的渣线包新砌的渣线包应及时安排烘烤，立式(卧式)连续烘烤时间≥6小时，若因生产条件限制不能连续烘烤时间≥6小时：则可以累计烘烤时间≥6小时，但每次烘烤时间应≥2小时（11月—3月为≥3小时）方可以计入累计烘烤时间。
2.新砌的整包新砌的整包应及时安排烘烤，立式连续烘烤时间≥8小时，若因生产条件限制不能连续烘烤时间≥8小时，则可以累计烘烤时间≥8小时。
但每次烘烤时间应≥3小时(11月—3月为≥4小时)方可以计入累计烘烤时间。
3.新砌透气砖的精炼钢包新砌透气砖的精炼钢包立式(卧式)连续烘烤应时间≥2小时(11月-3月≥3小时)。
4.钢包周转使用制度4.1新砌的精炼钢包去湿烘烤后，应保证放汽时间≥2小时方可以卧式烘烤，投入生产使用。
4.2可以投入生产使用的室温精炼钢包卧式烘烤时间应≥6小时（12月-3月为≥8小时）。
4.3三(四、五)包周转时：采用立式烤包器烘烤保温，可以做到在六小时内精炼钢包保持在700-800℃以上；能够满足生产需要；但遇到下列情况时：备用钢包应在保温四小时后，必须点火烘烤。
4.3.1冶炼C≤0.20%低碳钢4.3.2真空脱气品种：4.3.3钢包使用次数达到40次以上时：4.3.4出现生产和设备热停，备用钢包将保温时间>6小时；4.3.5冬季11月到春季3月5.对达不到烘烤时间和烘烤温度的钢包因生产急需而投入生产时，应按如下工艺要求操作。
钢包烤包器操作规程
钢包烤包器操作规程钢包烤包器是炼钢生产中的重要设备，用于加热包装盒或包带以确保其在炼钢过程中的安全和有效性。
为了保证钢包烤包器的正常运行，并确保操作人员的安全，制定了以下的操作规程。
1. 安全准备在操作钢包烤包器之前，必须遵守以下安全准备措施：•穿戴个人防护装备，包括但不限于防火服、安全帽、耐高温手套、耐高温鞋等。
•确保工作区域内没有明火或易燃物品。
•检查烤包器的电气系统是否安全并处于正常工作状态。
•确保烤包器附近没有其他人员或障碍物。
•准备好灭火设备，并储存在易于接近的位置。
2. 操作步骤2.1. 打开电源•确保钢包烤包器的电源开关处于关闭状态。
•将电源插头插入电源插座，并确保插头牢固连接。
•将电源开关拨至打开位置，烤包器将开始供电。
2.2. 设置温度•检查烤包器的温度调节器是否处于关闭状态。
•逆时针旋转温度调节器，将温度设定为需要的数值。
•确保温度调节器牢固固定，并不会意外旋转。
2.3. 加热包装盒或包带•将要加热的包装盒或包带置于烤包器的加热区域内。
•关闭加热区域的盖子，确保包装物被完全包裹。
•确保盖子紧密关闭，以防止热量泄漏。
2.4. 监控加热过程•在加热开始后，观察包装盒或包带的状态。
•定期检查烤包器的温度，确保其与设定的温度值相符。
•当包装盒或包带达到所需温度时，关闭烤包器的电源开关。
2.5. 完成操作•断开烤包器的电源插头，将其从电源插座上拔出。
•等待烤包器冷却至安全温度，并确保其不再发出热量。
•将加热后的包装盒或包带从烤包器中取出，并放置在安全地点。
•清理烤包器及其周围的杂物，确保工作区域的整洁。
3. 注意事项•在操作钢包烤包器过程中，严禁离开工作岗位，以防万一情况的发生。
•不要将手或其他物体放入烤包器的加热区域，以免发生烫伤事故。
•避免在高温状态下触碰烤包器的金属外壳，以防止烫伤。
•在烤包器冷却之前，不要进行维护或清洁工作，以免引发意外。
•若遇到任何异常情况，如电器故障、温度超过设定值等，应立即停止使用并报告相关工作人员。
精炼钢包烘烤安全技术操作规程(2020年)
( 操作规程 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改精炼钢包烘烤安全技术操作规程(2020年)Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.精炼钢包烘烤安全技术操作规程(2020年)1.新砌的渣线包新砌的渣线包应及时安排烘烤，立式(卧式)连续烘烤时间≥6小时，若因生产条件限制不能连续烘烤时间≥6小时：则可以累计烘烤时间≥6小时，但每次烘烤时间应≥2小时（11月—3月为≥3小时）方可以计入累计烘烤时间。
2.新砌的整包新砌的整包应及时安排烘烤，立式连续烘烤时间≥8小时，若因生产条件限制不能连续烘烤时间≥8小时，则可以累计烘烤时间≥8小时。
但每次烘烤时间应≥3小时(11月—3月为≥4小时)方可以计入累计烘烤时间。
3.新砌透气砖的精炼钢包新砌透气砖的精炼钢包立式(卧式)连续烘烤应时间≥2小时(11月-3月≥3小时)。
4.钢包周转使用制度4.1新砌的精炼钢包去湿烘烤后，应保证放汽时间≥2小时方可以卧式烘烤，投入生产使用。
4.2可以投入生产使用的室温精炼钢包卧式烘烤时间应≥6小时（12月-3月为≥8小时）。
4.3三(四、五)包周转时：采用立式烤包器烘烤保温，可以做到在六小时内精炼钢包保持在700-800℃以上；能够满足生产需要；但遇到下列情况时：备用钢包应在保温四小时后，必须点火烘烤。
4.3.1冶炼C≤0.20%低碳钢4.3.2真空脱气品种：4.3.3钢包使用次数达到40次以上时：4.3.4出现生产和设备热停，备用钢包将保温时间>6小时；4.3.5冬季11月到春季3月5.对达不到烘烤时间和烘烤温度的钢包因生产急需而投入生产时，应按如下工艺要求操作。
一炼钢钢包烘烤器安全使用说明
武钢第一炼钢厂YZG—W3600蓄热式钢水罐烘烤器安全使用说明书武汉宇宙科技有限公司二零一零年五月目录第0.0节◆结构原理及技术特色第1.0节◆安全操作规程第2.0节◆注意事项第3.0节◆电气原理图第4.0节◆系统总装图第5.0节◆操作步骤第6.0节◆故障排除第7.0节◆设备外形图第8.0节◆设备清单第0.0节◆结构原理及技术特色▲结构原理简介由我公司自行开发研制的扩散式烤包器燃烧系统（专利号：ZL200820066234.6）主要用于新砌、冷修、干燥、周转等各种钢水罐的烘烤和加热，通过烘烤装置的密闭加热使罐衬干燥和升温，以保证炼钢工艺的要求。
目前已成功在各炼钢厂的设备更新换代中脱颖而出，因其前沿的燃烧新理念以及良好稳定的安全性能而获得不断推广。
扩散式烤包器燃烧系统主要由煤气烧嘴、空气烧嘴、蓄热体及切换系统组成。
包盖中间浇注孔道为煤气烧嘴，两侧孔道为空气烧嘴；切换阀为两位四通阀，在系统控制指令下，气缸作径向90°旋转，推动切换阀阀叶同步作90°旋转，于是外延鼓风通道和引风通道互相切换，即原鼓风烧嘴变成引风烧嘴，原引风烧嘴变成鼓风烧嘴。
在此切换情形下，蓄热体也被迫作周期性交互运转。
当蓄热体A经送入助燃风时，蓄热体B则作为炉气排放的引风通道。
此时助燃风经蓄热体A进入钢水罐内与主煤气立体混合燃烧，而高温烟气则通过蓄热体B吸收其热能后排出；在进入下一个切换周期时，助燃风经已被加热的燃烧器B预热喷入钢水罐内与主煤气立体混合燃烧，原先的蓄热体A 反过来作为高温烟气排放通道，内部蓄热器吸收热量后为下次助燃风预热，如此周而复始进行切换远转。
▲扩散式烤包器燃烧技术的特点扩散式烤包器燃烧系统与其他传统加热技术比较,具有下列几项特点:一、热量分布非常均匀传统的钢包烘烤器将燃烧器设置于某一固定位置作连续性的燃烧，或者随后出现的将煤气和空气在蓄热体直接混合喷出燃烧，这样的加热方式的热量与温度分布和热通量的分布一样，其最高点均位于火焰基部，然后沿着火焰中心轴往下游单位方向逐渐降低，分布较不均匀。
钢包的烘烤
烘烤的方法
从110℃升温到300℃时，应有缓慢的升温速度， 升温速度过快，耐火材料表面干燥也就快，大量 气化水分无法排出，会产生破坏性蒸汽压力，使 耐火材料产生裂纹或开裂。 温度到300℃时，结合水和结晶水变为气体，从 排气孔排出。到600℃时完成耐火材料晶型转化 和聚合作用，形成有机结合。
1300 1200 1100 1000 900 800 700 600 500 400 300 200 100 0 0 10 20 30 40 50 60 时间 (m in) 70 80 90 100 110 120
温度 (° C)
Hale Waihona Puke 烘烤的方法 烘烤时，80～300 ℃这个阶段是烘烤的关键阶段， 这主要因为水在110 ℃时变为水蒸汽，此阶段脱 水量大，脱水速度快，排出水分速度对浇筑料的 影响很大。
注意事项
对烘烤中出现的一些不正常现象和问题及采取的 相应措施，都应做出原始记录，以便日后存查， 并从中吸取教训，作为改进烘烤工作的依据。 烘烤期间，做好内衬情况的观察、监控和维护工 作，可以及时发现不正常情况，以便采取措施， 保证烘烤的顺利进行。 严格实行交接班制度,做好烘烤期间的各项记录。 设立警戒线,非操作人员严禁入内。
钢包的烘烤方式方法和注意事项
目录
1.钢包烘烤概述 1.1新砌钢包的烘烤 1.2使用前的烘烤 2.烘烤的方法 3.注意事项 4.1普通钢包烘烤器 4.2蓄热式钢包烘烤器
钢包烘烤概述
钢包烘烤是炼钢生产中的重要环节，主要用于新 砌、冷修、干燥、周转以及在线快速升温的各种 钢包的烘烤。 钢包烘烤效果对转炉出钢温度、转炉炉龄、炼钢 作业率等都有很大的影响，同时也会影响炼钢系 统的生产稳定及生产成本。
烤包器设备操作规程
设备操作维护规程OD(JD)JW.6.转炉炉下车辆操作维护规程第一版管理部门：机动处副本控制：发放编号：编制：X光峰审核：郭华批准：徐希立2004-11-20发布 2004-11-30实施更改履历表编码：R4.1.11 №:第一部分总说明1.1功能概述：1.3几点说明：本规程为三炼钢转炉炼钢车间试生产而制定的，为试用版，试用期为三个月。
在此期间有关专业技术人员与操作人员应根据现场实际生产情况积极提出合理的建议，以便对今后规程的修改和完善提供更多的依据。
本规程由三炼钢工程指挥部负责编制，仅适用于肥城石横泰顺轧钢。
第二部分钢水包、铁水包烘烤装置操作维护说明2.1概述：一、设备主要技术性能与参数表1.工厂条件1.1 燃烧介质：转炉煤气1.2 燃气热值：1500Kcal/Nm31.3 燃气接点压力：≥4Kpa1.4 电源：380V AC 50HZ 220V AC 50HZ2.工艺要求2.1 立式在线钢水包烘烤装置 800℃～1100℃ 10～25min2.2 立式离线铁水包烘烤装置 0～1000℃ 16～24h2.3 立式离线钢水包烘烤装置 0～1000℃ 16～24h2.43.技术参数：1）在线钢水包烘烤装置2）离线钢（铁）水包烘烤装置二、设备供货X围：1、LZMQ-45型立式在线钢水包烘烤装置 1套（取消）2、LLMQ-45型立式离线钢水包干燥装置 3套（改成2套）3、LTMQ-45型立式离线铁水包烘烤装置 1套4、增加离线立式钢水包烤包器（烘烤速度：800℃～1100℃，10～25min），1台5、供货界面：煤气以法兰或接头为界（乙方提供成对法兰或接头）。
电气仪表系统由乙方提供。
附表一、吊挂式在线钢水包烘烤装置设备明细表注：（1）钢（铁）水包盖供货时包含耐火材料；（2）自预热燃烧器中烧嘴为耐热不锈钢；（3）卷扬机与滑轮组供货时包含钢丝绳；（4）各种阀门与管路供货时包含联结双法兰；附表二、立式钢（铁）水包离线烘烤装置设备明细表注：（1）钢（铁）水包盖供货时包含耐火材料；（2）自预热燃烧器中烧嘴为耐热不锈钢；（3）卷扬机与滑轮组供货时包含钢丝绳；（4）各种阀门与管路供货时包含联结双法兰；原合同条款在线吊挂式钢水包烘烤装置（1 台，原价9.12万元，优惠价8.55万元）取消。
一炼钢钢包烘烤器安全使用说明
武钢第一炼钢厂YZG—W3600蓄热式钢水罐烘烤器安全使用说明书武汉宇宙科技有限公司二零一零年五月目录第0.0节◆结构原理及技术特色第1.0节◆安全操作规程第2.0节◆注意事项第3.0节◆电气原理图第4.0节◆系统总装图第5.0节◆操作步骤第6.0节◆故障排除第7.0节◆设备外形图第8.0节◆设备清单第0.0节◆结构原理及技术特色▲结构原理简介由我公司自行开发研制的扩散式烤包器燃烧系统（专利号：ZL200820066234.6）主要用于新砌、冷修、干燥、周转等各种钢水罐的烘烤和加热，通过烘烤装置的密闭加热使罐衬干燥和升温，以保证炼钢工艺的要求。
目前已成功在各炼钢厂的设备更新换代中脱颖而出，因其前沿的燃烧新理念以及良好稳定的安全性能而获得不断推广。
扩散式烤包器燃烧系统主要由煤气烧嘴、空气烧嘴、蓄热体及切换系统组成。
包盖中间浇注孔道为煤气烧嘴，两侧孔道为空气烧嘴；切换阀为两位四通阀，在系统控制指令下，气缸作径向90°旋转，推动切换阀阀叶同步作90°旋转，于是外延鼓风通道和引风通道互相切换，即原鼓风烧嘴变成引风烧嘴，原引风烧嘴变成鼓风烧嘴。
在此切换情形下，蓄热体也被迫作周期性交互运转。
当蓄热体A经送入助燃风时，蓄热体B则作为炉气排放的引风通道。
此时助燃风经蓄热体A进入钢水罐内与主煤气立体混合燃烧，而高温烟气则通过蓄热体B吸收其热能后排出；在进入下一个切换周期时，助燃风经已被加热的燃烧器B预热喷入钢水罐内与主煤气立体混合燃烧，原先的蓄热体A 反过来作为高温烟气排放通道，内部蓄热器吸收热量后为下次助燃风预热，如此周而复始进行切换远转。
▲扩散式烤包器燃烧技术的特点扩散式烤包器燃烧系统与其他传统加热技术比较,具有下列几项特点:一、热量分布非常均匀传统的钢包烘烤器将燃烧器设置于某一固定位置作连续性的燃烧，或者随后出现的将煤气和空气在蓄热体直接混合喷出燃烧，这样的加热方式的热量与温度分布和热通量的分布一样，其最高点均位于火焰基部，然后沿着火焰中心轴往下游单位方向逐渐降低，分布较不均匀。
钢包烘烤器操作说明书
钢包烘烤烧嘴使用说明书
一.技术条件及要求：
1燃料种类：矿热炉煤气；
2热值：11.7MJ/NM3;
3压力：4 Kpa；
二.主要性能指标
1煤气流量：100 NM3／h；
2煤气压力：4 Kpa
3助燃空气流量：294 NM3／h；
4助燃空气压力：5 Kpa。
三.点火与熄火操作
首次点火前应对管道中的煤气进行爆炸试验，确保管道中煤气符合使用要求，并确保煤气管道不泄漏煤气。
1点火前的检查
点火前检查煤气压力、成分，使其符合操作要求，电、气、液动设备使其运行正常，起动风机，打开空气阀吹扫管道2～5min，然后关紧所有煤气阀和空气阀
2点火
点火时，先将钢包盖升起，用点火棒将常明火点燃，常明火点燃后，即可进行下述操作。
①将煤气手动闸阀打开，然后缓慢打开煤气蝶阀，火焰稳定后，启动风机。
②风机启动调节空气蝶阀，燃烧稳定后，将钢包盖落下，使包盖停在离钢包沿50～100mm的位置处，调节煤气量及空气量的大小，以达到合适的火焰。
③烘烤结束后，先关小煤气量，将钢包盖升起，关闭风机，关闭煤气蝶阀。
④关闭煤气手动闸阀，保留常明火火焰。
四.烘烤装置的保护
1.烘烤装置的各种管道、阀门、风机等要定期检查维护。
2.若风机停电，停止供风或风压降低时，立即切断煤气阀门。
本烘烤装置所属煤气设施的操作、维修及事故处理，均须遵守“煤气安全规程”。
炼钢厂大包自动化烘烤操作说明--终版
炼钢厂蓄热预混式钢水罐烘烤器自动化安全使用说明书编写：王爽二零一一年十一月目录第一章烘烤器结构原理第一节机械机构部分第二节电气自动化控制部分第二章烘烤器上位机第一节上位机组成第二节上位机使用第三节烘烤界面参数设置第三章烘烤器操作规程第一节安全操作规则说明第二节操作步骤第三节自动化烘烤操作说明第一章烘烤器结构原理本烘烤器整体由机械结构、电气自动化控制两个部分组成。
第一节机械结构部分1.1 主要构成主体由大包盖及机架、卷扬机及旋转机构、高压鼓风机、烟气引风机、管路输送调节系统、换向阀及驱动、蓄热燃烧器、氮气吹扫等组成。
1.1.1 卷扬机及旋转机构传动倾动式机构，倾动角度80°（保证钢包的吊进吊出），旋转主轴（即空心转轴）与管路焊为一体，支撑于机架上的轴承座上，伸出的燃烧臂前端安装烘烤盖燃烧器，正对钢、铁水罐垂直向下进行喷火烘烤。
烘烤完成后，由卷扬机驱动转轴后方的曲柄，通过空心转轴带动燃烧臂向上抬起。
启闭终点装有限位行程开关，以确保设备动作的安全可靠性。
空心转轴内设两个仓室，一个为燃气仓，一个为助燃空气仓，中间用盲板隔开分别连接燃气管路和助燃空气管路。
1.1.2 大包盖及机架机架座采用直立于地面的三角型桁架结构，用大型钢制作。
底板固定在预埋地脚螺栓上，其特点为应力分布均匀，强度和刚性好，运行平稳。
机架大臂内置管道，分别将煤气和助燃风引到大包盖。
大包盖通过螺丝和机架连接，蓄热体和切换阀采用管道和大臂连接密封。
1.1.3 高压鼓风机通电后接通旋转电机，驱动风叶高速运转，从风口送入含氧的助燃风，通过管路输送到大包盖蓄热体和切换阀。
风机采用地脚螺丝定位安装，至于机架地面，便于维护、检修。
1.1.4 烟气引风机利用切换阀的转换，从蓄热体抽出燃烧废气。
引风机工作于可保护范围，当烟气温度高于120℃时停机，烟气温度下降到75℃时重启。
1.1.5 管路输送系统管道系统包括主煤气管路、鼓风管路、引风管路、长明火管路、氮气吹扫管路、驱动压缩气管路，分别向大包烘烤系统输送煤气、新风、废烟气、氮气、压缩空气。
精炼钢包烘烤安全技术操作规程示范文本
精炼钢包烘烤安全技术操作规程示范文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月精炼钢包烘烤安全技术操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1.新砌的渣线包新砌的渣线包应及时安排烘烤，立式(卧式)连续烘烤时间≥6小时，若因生产条件限制不能连续烘烤时间≥6小时：则可以累计烘烤时间≥6小时，但每次烘烤时间应≥2小时（11月—3月为≥3小时）方可以计入累计烘烤时间。
2.新砌的整包新砌的整包应及时安排烘烤，立式连续烘烤时间≥8小时，若因生产条件限制不能连续烘烤时间≥8小时，则可以累计烘烤时间≥8小时。
但每次烘烤时间应≥3小时(11月—3月为≥4小时)方可以计入累计烘烤时间。
3.新砌透气砖的精炼钢包新砌透气砖的精炼钢包立式(卧式)连续烘烤应时间≥2小时(11月-3月≥3小时)。
4.钢包周转使用制度4.1新砌的精炼钢包去湿烘烤后，应保证放汽时间≥2小时方可以卧式烘烤，投入生产使用。
4.2可以投入生产使用的室温精炼钢包卧式烘烤时间应≥6小时（12月-3月为≥8小时）。
4.3三(四、五)包周转时：采用立式烤包器烘烤保温，可以做到在六小时内精炼钢包保持在700-800℃以上；能够满足生产需要；但遇到下列情况时：备用钢包应在保温四小时后，必须点火烘烤。
炼钢厂大包自动化烘烤操作说明--终版全解
炼钢厂蓄热预混式钢水罐烘烤器自动化安全使用说明书编写：王爽二零一一年十一月目录第一章烘烤器结构原理第一节机械机构部分第二节电气自动化控制部分第二章烘烤器上位机第一节上位机组成第二节上位机使用第三节烘烤界面参数设置第三章烘烤器操作规程第一节安全操作规则说明第二节操作步骤第三节自动化烘烤操作说明第一章烘烤器结构原理本烘烤器整体由机械结构、电气自动化控制两个部分组成。
第一节机械结构部分1.1 主要构成主体由大包盖及机架、卷扬机及旋转机构、高压鼓风机、烟气引风机、管路输送调节系统、换向阀及驱动、蓄热燃烧器、氮气吹扫等组成。
1.1.1 卷扬机及旋转机构传动倾动式机构，倾动角度80°（保证钢包的吊进吊出），旋转主轴（即空心转轴）与管路焊为一体，支撑于机架上的轴承座上，伸出的燃烧臂前端安装烘烤盖燃烧器，正对钢、铁水罐垂直向下进行喷火烘烤。
烘烤完成后，由卷扬机驱动转轴后方的曲柄，通过空心转轴带动燃烧臂向上抬起。
启闭终点装有限位行程开关，以确保设备动作的安全可靠性。
空心转轴内设两个仓室，一个为燃气仓，一个为助燃空气仓，中间用盲板隔开分别连接燃气管路和助燃空气管路。
1.1.2 大包盖及机架机架座采用直立于地面的三角型桁架结构，用大型钢制作。
底板固定在预埋地脚螺栓上，其特点为应力分布均匀，强度和刚性好，运行平稳。
机架大臂内置管道，分别将煤气和助燃风引到大包盖。
大包盖通过螺丝和机架连接，蓄热体和切换阀采用管道和大臂连接密封。
1.1.3 高压鼓风机通电后接通旋转电机，驱动风叶高速运转，从风口送入含氧的助燃风，通过管路输送到大包盖蓄热体和切换阀。
风机采用地脚螺丝定位安装，至于机架地面，便于维护、检修。
1.1.4 烟气引风机利用切换阀的转换，从蓄热体抽出燃烧废气。
引风机工作于可保护范围，当烟气温度高于120℃时停机，烟气温度下降到75℃时重启。
1.1.5 管路输送系统管道系统包括主煤气管路、鼓风管路、引风管路、长明火管路、氮气吹扫管路、驱动压缩气管路，分别向大包烘烤系统输送煤气、新风、废烟气、氮气、压缩空气。
精炼钢包烘烤安全技术操作规程
行业资料：________ 精炼钢包烘烤安全技术操作规程单位：______________________部门：______________________日期：______年_____月_____日第1 页共5 页精炼钢包烘烤安全技术操作规程1.新砌的渣线包新砌的渣线包应及时安排烘烤，立式(卧式)连续烘烤时间≥6小时，若因生产条件限制不能连续烘烤时间≥6小时：则可以累计烘烤时间≥6小时，但每次烘烤时间应≥2小时（11月—3月为≥3小时）方可以计入累计烘烤时间。
2.新砌的整包新砌的整包应及时安排烘烤，立式连续烘烤时间≥8小时，若因生产条件限制不能连续烘烤时间≥8小时，则可以累计烘烤时间≥8小时。
但每次烘烤时间应≥3小时(11月—3月为≥4小时)方可以计入累计烘烤时间。
3.新砌透气砖的精炼钢包新砌透气砖的精炼钢包立式(卧式)连续烘烤应时间≥2小时(11月-3月≥3小时)。
4.钢包周转使用制度4.1新砌的精炼钢包去湿烘烤后，应保证放汽时间≥2小时方可以卧式烘烤，投入生产使用。
4.2可以投入生产使用的室温精炼钢包卧式烘烤时间应≥6小时（12月-3月为≥8小时）。
4.3三(四、五)包周转时：采用立式烤包器烘烤保温，可以做到在六小时内精炼钢包保持在700-800℃以上；能够满足生产需要；但遇到下列情况时：备用钢包应在保温四小时后，必须点火烘烤。
4.3.1冶炼C≤0.20%低碳钢第 2 页共 5 页4.3.2真空脱气品种：4.3.3钢包使用次数达到40次以上时：4.3.4出现生产和设备热停，备用钢包将保温时间>6小时；4.3.5冬季11月到春季3月5.对达不到烘烤时间和烘烤温度的钢包因生产急需而投入生产时，应按如下工艺要求操作。
5.1．必须经生产指挥长签字同意后，由生产指挥长通知电炉、精炼班组并在冶炼操作记录签字。
5.2LF炉样①温度要力争达到出钢温度下限。
5.3LF炉冶炼过程要在出钢温度中上限保持20分钟以上；5.4出钢温度比工艺规程上限提高10℃：5.5不得冶炼C≤0.20%的低碳钢；5.6由于各种原因造成的包中粘铁，原则上应本班或下一班尽快洗出，一般情况下不能转为备用包，如转为备用则应在卧式烤包器烘烤，尽早安排洗出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
钢包烘烤烧嘴使用说明书
一.技术条件及要求：
1燃料种类：矿热炉煤气；
2热值：NM3;
3压力：4 Kpa；
二.主要性能指标
1煤气流量：100 NM3／h；
2煤气压力：4 Kpa
3助燃空气流量：294 NM3／h；
4助燃空气压力：5 Kpa。
三.点火与熄火操作
首次点火前应对管道中的煤气进行爆炸试验，确保管道中煤气符合使用要求，并确保煤气管道不泄漏煤气。
1点火前的检查
点火前检查煤气压力、成分，使其符合操作要求，电、气、液动设备使其运行正常，起动风机，打开空气阀吹扫管道2～5min，然后关紧所有煤气阀和空气阀
2点火
点火时，先将钢包盖升起，用点火棒将常明火点燃，常明火点燃后，即可进行下述操作。
①将煤气手动闸阀打开，然后缓慢打开煤气蝶阀，火焰稳定后，启动风机。
②风机启动调节空气蝶阀，燃烧稳定后，将钢包盖落下，使包盖停在离钢包沿50～100mm的位置处，调节煤气量及空气量的大小，以达到合适的火焰。
③烘烤结束后，先关小煤气量，将钢包盖升起，关闭风机，关闭煤气蝶阀。
④关闭煤气手动闸阀，保留常明火火焰。
四.烘烤装置的保护
1.烘烤装置的各种管道、阀门、风机等要定期检查维护。
2.若风机停电，停止供风或风压降低时，立即切断煤气阀门。
本烘烤装置所属煤气设施的操作、维修及事故处理，均须遵守“煤气安全规程”。
